SME-8M-ZS-24V-K-2 5-OE - Détecteur de mouvements Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements à effet Hall
Marque	Festo
Modèle	SME-8M-ZS-24V-K-2.5-OE
Tension d'alimentation	5…30 V DC/AC
Courant de sortie max.	500 mA
Puissance de commutation max.	10 W
Indice de protection	IP65 / IP68
Température ambiante	-40…+70 °C
Température en pose mobile du câble	-5…+70 °C
Raccordement électrique	Connecteur M8 ou M12
Couple de serrage du connecteur	M8 ≤ 0,3 Nm, M12 ≤ 0,5 Nm
Domaine d'application	Détection de position d'aimants (piston) dans les vérins Festo
Certification	UL (E232949), CE
Normes respectées	IEC 60204-1, UL 60947-5-2, CAN/CSA C22.2 No. 60947-5-2
Sécurité	Utiliser exclusivement des circuits TBTS ; couper l'alimentation avant intervention
Entretien et nettoyage	Nettoyer avec un chiffon sec ; aucune maintenance particulière requise
Usage normal	Détection de la position du piston dans les produits Festo
Fixation	Montage mécanique par vis (se référer à la notice pour les couples)

FOIRE AUX QUESTIONS - SME-8M-ZS-24V-K-2 5-OE Festo

Comment installer le détecteur SME-8M-ZS-24V-K-2.5-OE ?

Fixez le détecteur sur le vérin à l'aide des vis en respectant le couple de serrage : M8 ≤ 0,3 Nm et M12 ≤ 0,5 Nm. Raccordez le connecteur approprié et assurez-vous que l'alimentation est coupée avant toute intervention.

Quelle est la tension d'alimentation requise ?

Le détecteur fonctionne avec une alimentation 5 à 30 V DC/AC. Utilisez exclusivement des circuits TBTS conformes à la norme IEC 60204-1.

Comment raccorder électriquement le détecteur ?

Le détecteur est équipé d'un connecteur M8 ou M12 selon la version. Référez-vous au schéma de brochage dans la notice (Tableaux 2-4) pour les affectations des broches.

Quelle est la température de fonctionnement maximale ?

Le détecteur peut fonctionner de -40°C à +70°C en usage fixe, et de -5°C à +70°C en pose mobile du câble.

Comment nettoyer le détecteur ?

Nettoyez l'appareil avec un chiffon sec et non abrasif. N'utilisez pas de solvants ni de jets d'eau directs.

Comment vérifier le bon fonctionnement du détecteur ?

Le détecteur commute lorsqu'il détecte un champ magnétique (aimant). Vous pouvez tester avec un aimant permanent. La sortie délivre un signal à l'état passant (max. 500 mA).

Puis-je utiliser ce détecteur pour d'autres applications que les vérins Festo ?

L'usage normal est la détection de position d'aimants dans les produits Festo. Pour d'autres applications, consultez le fabricant. L'appareil est destiné à un usage industriel.

Quels sont les accessoires disponibles pour ce détecteur ?

Des kits de fixation et des câbles de raccordement sont disponibles. Consultez le site www.festo.com/pk pour la liste complète des accessoires.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et le câblage. Si le problème persiste, contactez le service après-vente Festo. Ne tentez pas de réparer vous-même l'appareil.

Est-ce que le détecteur possède une certification UL ?

Oui, il est certifié UL (numéro de dossier E232949) selon les normes UL 60947-5-2 et CAN/CSA C22.2 No. 60947-5-2, comme indiqué dans la notice.

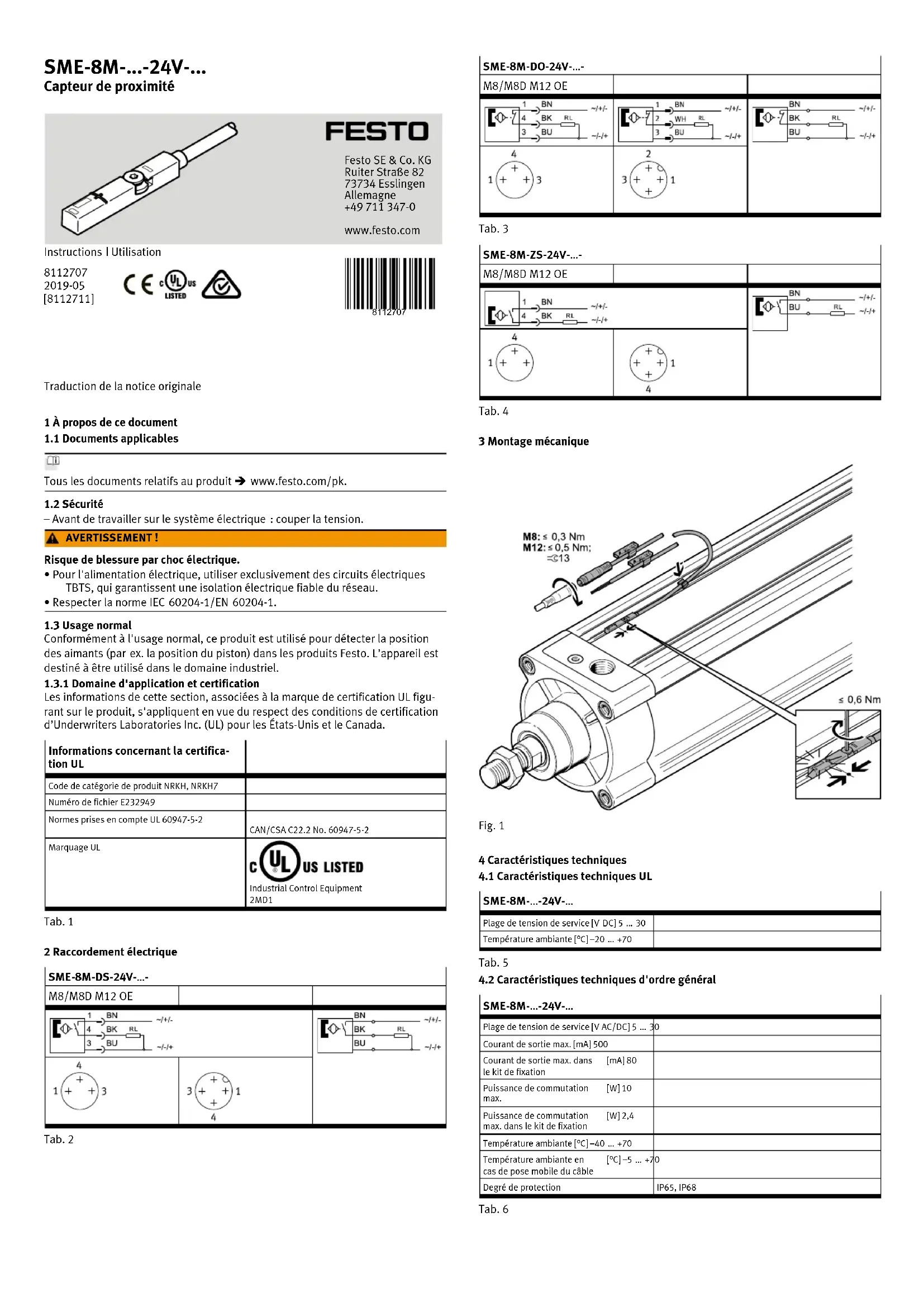

MODE D'EMPLOI SME-8M-ZS-24V-K-2 5-OE Festo

Instructions | Utilisation

8112707

2019-05

[8112711]

Traduction de la notice originale

1 À propos de ce document

Tous les documents relatifs au produit → www.festo.com/pk.

1.2 Sécurité

- Avant de travailler sur le système électrique : couper la tension.

AVERTISSEMENT!

Risque de blessure par choc électrique.

• Pour l'alimentation électrique, utiliser exclusivement des circuits électriques TBTS, qui garantissent une isolation électrique fiable du réseau.
• Respecter la norme IEC 60204-1/EN 60204-1.

1.3 Usage normal

Conformément à l'usage normal, ce produit est utilisé pour détecter la position des aimants (par ex. la position du piston) dans les produits Festo. L'appareil est destiné à être utilisé dans le domaine industriel.

1.3.1 Domaine d'application et certification

Les informations de cette section, associées à la marque de certification UL figurant sur le produit, s'appliquent en vue du respect des conditions de certification d'Underwriters Laboratories Inc. (UL) pour les États-Unis et le Canada.

Informations concernant la certification UL
Code de catégorie de produit NRKH, NRKH7
Numéro de fichier E232949
Normes prises en compte UL 60947-5-2	CAN/CSA C22.2 No. 60947-5-2
Marquage UL	C US LISTEDIndustrial Control Equipment2MD1

Tab. 1

2 Raccordement électrique

SME-8M-DS-24V-...

M8/M8D M12 OE

Tab. 2

SME-8M-DO-24V----
M8/M8D M12 OE
41 + + 3	23 + + 1

Tab. 3

SME-8M-ZS-24V-...

M8/M8D M12 OE
	4

Tab. 4

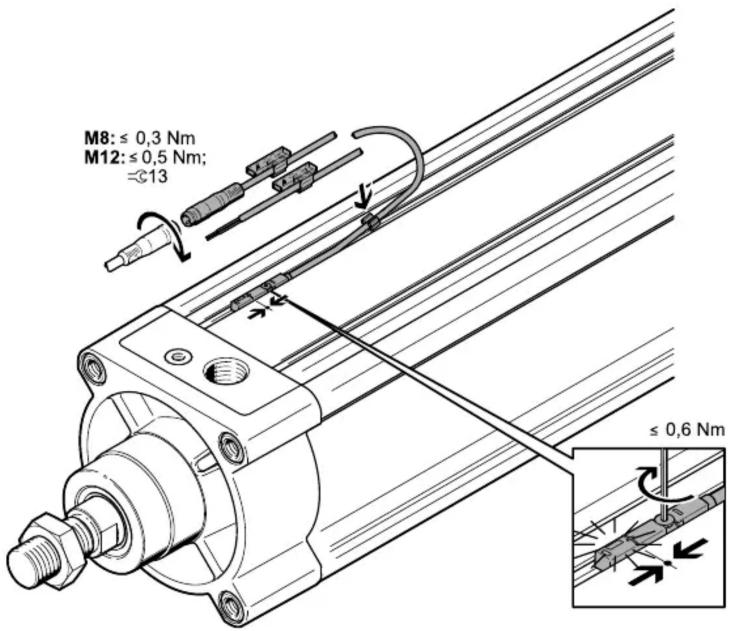

3 Montage mécanique

M8: ≤ 0,3 Nm M12: ≤ 0,5 Nm; ≤13 ≤ 0,6 Nm

Fig. 1

4 Caractéristiques techniques

4.1 Caractéristiques techniques UL

SME-8M-...-24V-...

Plage de tension de service [V DC] 5 ... 30
Température ambiante [°C]–20 ... +70

Tab. 5

4.2 Caractéristiques techniques d'ordre général

SME-8M-...-24V-...

Plage de tension de service [V AC/DC] 5 ... 30
Courant de sortie max. [mA] 500
Courant de sortie max. dans le kit de fixation [mA] 80
Puissance de commutation max. [W] 10
Puissance de commutation max. dans le kit de fixation [W] 2,4
Température ambiante [°C]-40 ... +70
Température ambiante en cas de pose mobile du câble [°C]-5 ... +70
Degré de protection	IP65, IP68

Tab. 6
