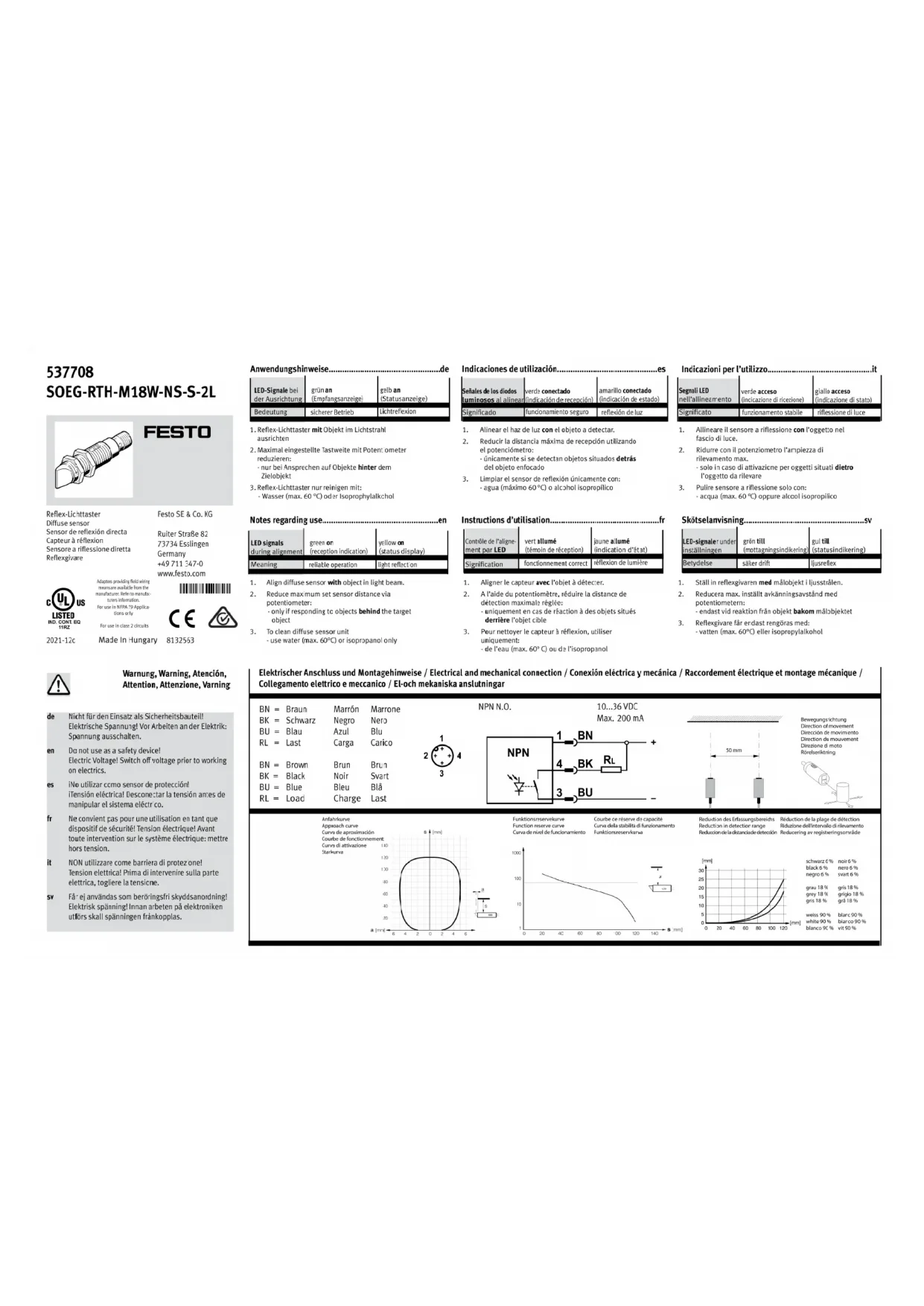

MODE D'EMPLOI SOEG-RTH-M18W-NS-S-2L Festo
Instructions d'utilisation
| Contrôle de l'alignement par LED | vert allumé(témoin de réception) | jaune a lumé(indication d'état) |
| Signification | fonctionnement correct | réflexion de lumière |
- Aligner le capteur avec l'objet à détecter.
- A l'aide du potentiomètre, réduire la distance de détection maximale réglée:
- uniquement en cas de réaction à des objets situés derrière l'objet cible
- Pour nettoyer le capteur à réflexion, utiliser uniquement:
- de l'eau (max. 60° C) ou de l'isopropanol
Direction du mouvement
N'utiliser que des blocs d'alimentation isolés selon la norme IEC 742/EN 60742 /VDE 0551 garantissant une tension d'isolement de 4 kV min. (TBT). Les alimentations à découpage à la norme EN 60950/VDE 0305 sont permis.
SV
Caractéristiques techniques.
| Plage de détection max. | 120 mm* |
| Plage de détection min. | 10 mm* |
| Plage de tension de service | 10...36 VDC (=Ub) |
| Onculation résiduelle. adm. | ± 20% Ub |
| Courant à vide | < 25 mA (incl. LED) |
| Courant de commut. adm. | 200 mA |
| Chute de tension | < 2 V |
| Temps de réponse | 1 ms |
| Temps de chute | 1 ms |
| Protection c. courts-circuits | oui |
| Dét : ompage | oui |
| Capacité commrutable max. | 1 μF |
| Température ambiante | -25 °C ... +55 °C |
| Température de stockage | -25 °C ... +70 °C |
| Protection | IP 67 |
| Couple de serrage max. | 20 Nm |
| Matériau du bœtier | laiton chromê |
| Matériau de la fenêtre optique | verre |
| Matériau du câble |
*mesuré avec une plaque de mesure normalisée blanche
