CRSMT-8M-PS-24V-K-0 3-M8D-EX2 - Détecteur de mouvements Festo - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Détecteur de mouvements
Tension d'alimentation	24 V
Type de connexion	M8
Utilisation	Détection de mouvements pour automatisation industrielle
Conditions de fonctionnement	Température et humidité à vérifier selon le modèle
Maintenance	Vérification régulière du fonctionnement et nettoyage des capteurs
Sécurité	Respecter les normes électriques et de sécurité lors de l'installation
Informations générales	Produit conçu pour une utilisation en milieu industriel

FOIRE AUX QUESTIONS - CRSMT-8M-PS-24V-K-0 3-M8D-EX2 Festo

Comment installer le détecteur de mouvements Festo CRSMT-8M-PS-24V-K-0 3-M8D-EX2 ?

Assurez-vous de couper l'alimentation électrique avant l'installation. Fixez le détecteur à l'emplacement désiré en utilisant les vis fournies. Connectez les fils selon le schéma de câblage fourni dans le manuel d'utilisation.

Quels sont les paramètres de réglage disponibles sur le détecteur ?

Le détecteur Festo CRSMT-8M-PS-24V-K-0 dispose de réglages pour la sensibilité, le délai d'activation et la portée de détection. Consultez le manuel pour des instructions détaillées sur l'ajustement de ces paramètres.

Que faire si le détecteur ne s'active pas ?

Vérifiez d'abord que l'alimentation est correctement connectée et que le détecteur est sous tension. Assurez-vous également que la sensibilité est réglée correctement et que rien n'entrave le champ de détection.

Le détecteur fonctionne-t-il en extérieur ?

Oui, le Festo CRSMT-8M-PS-24V-K-0 est conçu pour une utilisation en extérieur. Cependant, il est important de s'assurer qu'il est installé dans un endroit protégé des intempéries extrêmes.

Comment réinitialiser le détecteur de mouvements ?

Pour réinitialiser le détecteur, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la. Le détecteur reviendra à ses paramètres d'usine.

Quels types de mouvements le détecteur peut-il détecter ?

Le détecteur est conçu pour détecter les mouvements humains et certains objets en mouvement. Il est optimisé pour les mouvements à une certaine vitesse et peut ne pas détecter les mouvements très lents.

Y a-t-il des limites de distance pour la détection ?

Oui, la portée de détection dépend du réglage de sensibilité, mais en général, le détecteur peut couvrir une distance allant jusqu'à 8 mètres.

Comment puis-je savoir si le détecteur fonctionne correctement ?

Testez le détecteur en vous déplaçant dans son champ de détection. Si l'indicateur LED s'allume lorsque vous vous déplacez, cela indique que le détecteur fonctionne correctement.

Le détecteur est-il compatible avec d'autres systèmes d'automatisation ?

Oui, le Festo CRSMT-8M-PS-24V-K-0 est compatible avec de nombreux systèmes d'automatisation et peut être intégré facilement grâce à ses sorties standard.

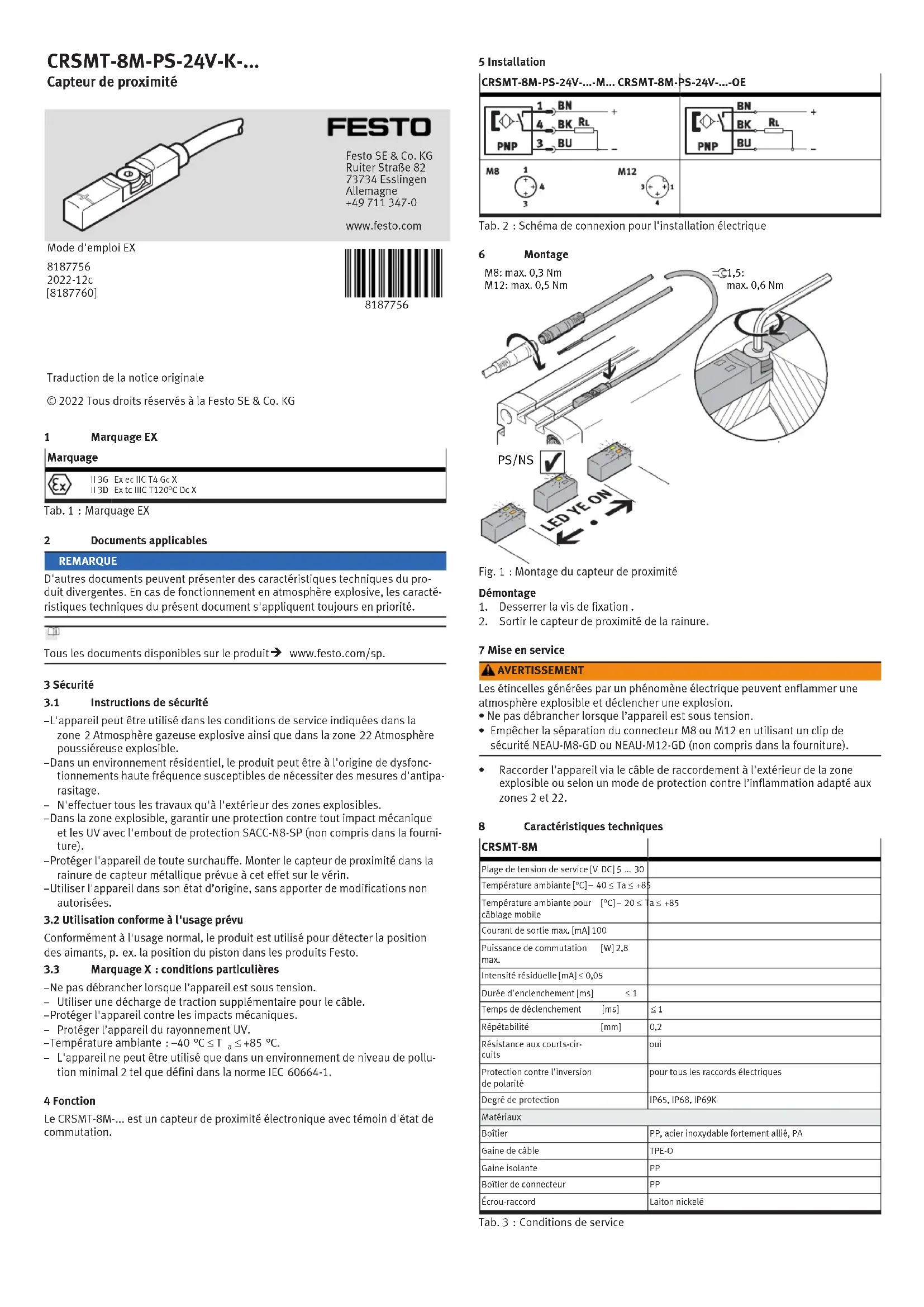

MODE D'EMPLOI CRSMT-8M-PS-24V-K-0 3-M8D-EX2 Festo

CRSMT-8M-PS-24V-K-... Capteur de proximité Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Allemagne [phone] www.festo.com Mode d'emploi EX

Traduction de la notice originale © 2022 Tous droits réservés à la Festo SE & Co. KG

Documents applicables REMARQUE D'autres documents peuvent présenter des caractéristiques techniques du pro- duit divergentes. En cas de fonctionnement en atmosphère explosive, les caracté- ristiques techniques du présent document s'appliquent toujours en priorité. Tous les documents disponibles sur le produit

www.festo.com/sp. 3 Sécurité

Instructions de sécurité – L'appareil peut être utilisé dans les conditions de service indiquées dans la zone2 Atmosphère gazeuse explosive ainsi que dans la zone22 Atmosphère poussiéreuse explosible. – Dans un environnement résidentiel, le produit peut être à l'origine de dysfonc- tionnements haute fréquence susceptibles de nécessiter des mesures d'antipa- rasitage.

N'effectuer tous les travaux qu'à l'extérieur des zones explosibles. – Dans la zone explosible, garantir une protection contre tout impact mécanique et les UV avec l'embout de protection SACC-N8-SP (non compris dans la fourni- ture). – Protéger l'appareil de toute surchauffe. Monter le capteur de proximité dans la rainure de capteur métallique prévue à cet effet sur le vérin. – Utiliser l'appareil dans son état d’origine, sans apporter de modifications non autorisées.

3.2 Utilisation conforme à l'usage prévu

Conformément à l'usage normal, le produit est utilisé pour détecter la position des aimants, p.ex. la position du piston dans les produits Festo.

Marquage X: conditions particulières – Ne pas débrancher lorsque l’appareil est sous tension.

Utiliser une décharge de traction supplémentaire pour le câble. – Protéger l'appareil contre les impacts mécaniques.

Protéger l’appareil du rayonnement UV. – Température ambiante: –40°C £ T

L'appareil ne peut être utilisé que dans un environnement de niveau de pollu- tion minimal 2 tel que défini dans la norme IEC60664-1. 4 Fonction Le CRSMT-8M-... est un capteur de proximité électronique avec témoin d'état de commutation. 5 Installation CRSMT-8M-PS-24V-...-M... CRSMT-8M-PS-24V-...-OE Tab. 2: Schéma de connexion pour l'installation électrique

Montage M8: max. 0,3 Nm M12: max. 0,5 Nm 1,5: max. 0,6 Nm PS/NS Fig. 1: Montage du capteur de proximité Démontage

Sortir le capteur de proximité de la rainure. 7 Mise en service AVERTISSEMENT Les étincelles générées par un phénomène électrique peuvent enflammer une atmosphère explosible et déclencher une explosion.

• Ne pas débrancher lorsque l’appareil est sous tension.

Empêcher la séparation du connecteur M8 ou M12 en utilisant un clip de sécurité NEAU-M8-GD ou NEAU-M12-GD (non compris dans la fourniture).

Raccorder l'appareil via le câble de raccordement à l'extérieur de la zone explosible ou selon un mode de protection contre l’inflammation adapté aux zones 2 et 22.

Caractéristiques techniques CRSMT-8M Plage de tension de service [VDC] 5…30Température ambiante [°C] –40 £Ta £+85Température ambiante pourcâblage mobile[°C] –20 £Ta £+85Courant de sortie max. [mA] 100Puissance de commutation max. [W] 2,8Intensité résiduelle [mA] £ 0,05Durée d'enclenchement [ms] £ 1Temps de déclenchement [ms] £ 1Répétabilité [mm] 0,2Résistance aux courts-cir-cuits oui Protection contre l'inversionde polaritépour tous les raccords électriquesDegré de protection IP65, IP68, IP69KMatériauxBoîtier PP, acier inoxydable fortement allié, PAGaine de câble TPE-OGaine isolante PPBoîtier de connecteur PPÉcrou-raccord Laiton nickelé Tab. 3: Conditions de service
