SIEN-M18B-NS-S-L - Détecteur de mouvements Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur inductif de proximité
Référence	SIEN-M18B-NS-S-L
Numéro de pièce	150417
Diamètre	M18
Portée nominale (Sn)	5 mm
Fréquence de commutation	2000 Hz
Température ambiante	-25 à +70 °C
Indice de protection	IP67
Matériau du boîtier	Laiton chromé
Montage	Noyable (encastré)
Type de sortie	NPN normalement ouvert (NO)
Tension d'alimentation	10…30 V CC
Chute de tension	< 2 V
Répétabilité	0,25 mm
Couple de serrage max.	20 Nm
Raccordement	Câble (non spécifié)
Poids (estimé)	30 g
Fonctions principales	Détection sans contact de pièces métalliques
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Ne pas utiliser comme dispositif de sécurité
Pièces détachées et réparabilité	Non réparable, aucune pièce détachée

FOIRE AUX QUESTIONS - SIEN-M18B-NS-S-L Festo

Quelle est la portée de détection du détecteur SIEN-M18B-NS-S-L ?

La portée nominale de détection est de 5 mm pour une cible en acier (Fe).

Quel type de sortie ce détecteur possède-t-il ?

Il s'agit d'une sortie NPN normalement ouverte (NO).

Quelle tension d'alimentation est requise ?

Le détecteur fonctionne sous une tension continue de 10 à 30 V CC.

Peut-il détecter d'autres métaux que l'acier ?

Oui, mais la portée de détection est spécifiée pour l'acier (Fe). Pour d'autres métaux, la portée peut être réduite (par ex. cuivre, aluminium).

Le montage peut-il être encastré ?

Oui, le capteur est conçu pour un montage noyable (encastré) dans le métal.

Quel est le courant de sortie maximal ?

Le courant de sortie n'est pas explicitement indiqué, mais typiquement pour ce type de capteur, il est de 200 mA.

Quelle est la fréquence de commutation ?

La fréquence de commutation est de 2000 Hz, permettant des détections rapides.

Le détecteur est-il résistant à l'eau et à la poussière ?

Oui, l'indice de protection est IP67, ce qui le rend étanche à la poussière et à l'immersion temporaire dans l'eau.

Y a-t-il un voyant LED pour indiquer l'état de commutation ?

Oui, la plupart des modèles Festo de cette série sont équipés d'une LED de commutation (jaune) qui s'allume lorsque la cible est détectée.

Comment nettoyer le capteur ?

Utilisez un chiffon sec et non pelucheux pour nettoyer la surface du capteur. N'utilisez pas de produits chimiques agressifs.

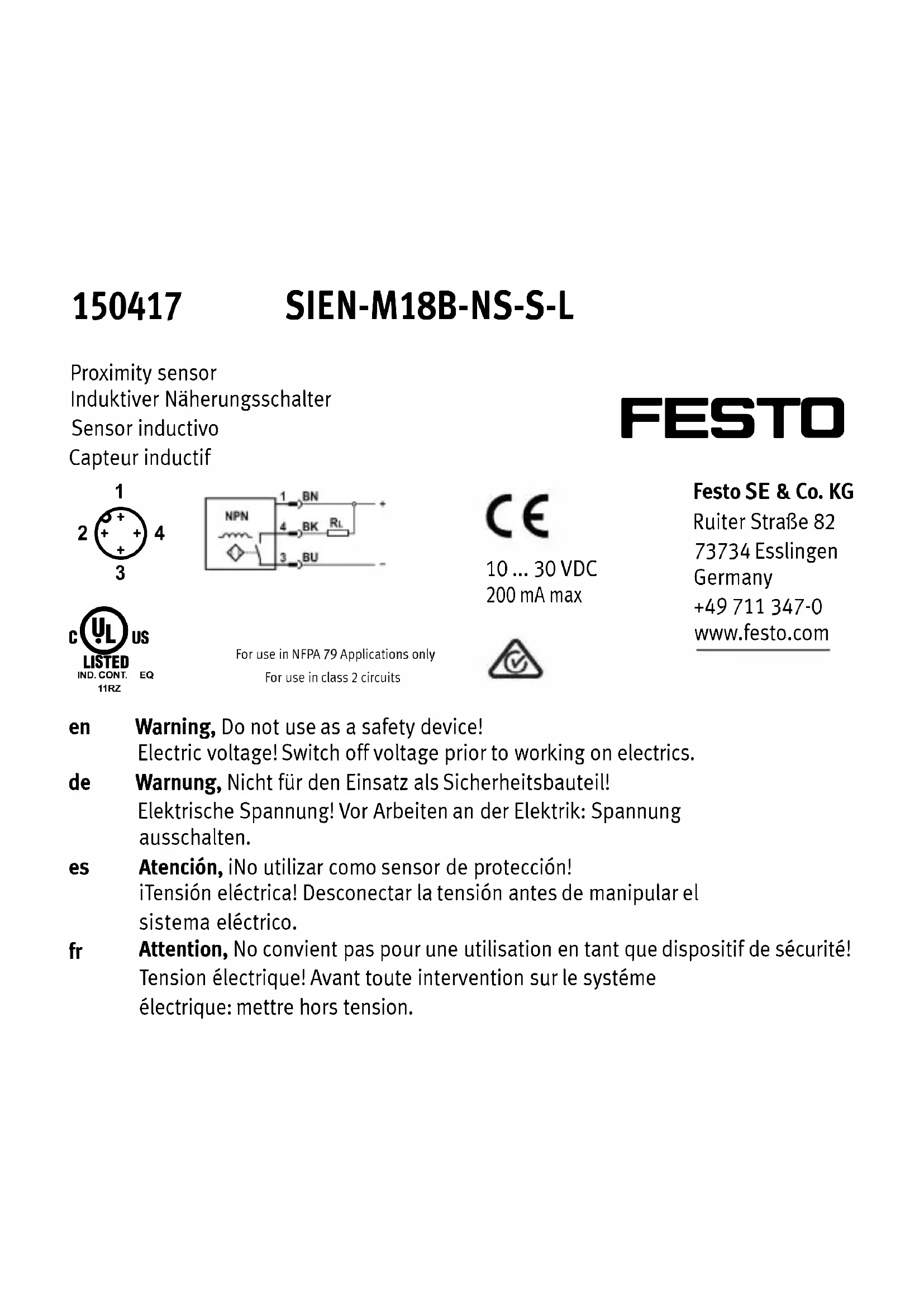

MODE D'EMPLOI SIEN-M18B-NS-S-L Festo

fr Attention, No convient pas pour une utilisation en tant que dispositif de sécurité!

Tension électrique! Avant toute intervention sur le système électrique: mettre hors tension.

en / de / es / fr

Type / Typ / Tipo / Type	SIEN-M18B-NS-S-L
Part No. / Teile Nr. / Referencia / Référence	150417
Diameter / Durchmesser / Diâmetro / Diamètre	M18
Nominal operating distance / BemessungsschaltabstandDistancia nominal de detección/ Portée nominale Sn	5 mm
MountingEinbauartMontajeMontage	EmbeddableBündigEnrasableNoyable
Switching frequency / SchaltfrequenzFrecuencia de conmutación / Fréquence de commutation	2000 Hz
Ambient temperature / UmgebungstemperaturTemperatura ambiente / Température ambiante	-25...+70°C
Degree of protection / Schutzart / Protección / Protection	IP 67
Housing materialGehäusewerkstoffMaterial del cuerpoMatériau du boîtier	Chrome-plated brassMessing verchromtLatón cromadoLaiton chromé
Cable material / KabelmaterialMaterial del cable / Matériau du câble	-
Max. tightening torque / max. AnzugsdrehmomentMomento max. de ajuste / Couple de serrage max.	20 Nm
Voltage drop / SpannungsfallCaída de tensión / Chute de tension	< 2 V
Reproductibility / ReproduzierbarkeitRepetibilidad / Reproductibilité	0.25 mm
