| Type de produit | Capteur de proximité inductif (détecteur de mouvements) |
| Marque | Festo |
| Modèle | SIES-Q8B-NS-S-L |
| Référence | 178293 |
| Dimensions (section) | 8 x 8 mm (carré) |
| Portée nominale (Sn) | 1,5 mm |
| Type de montage | Noyable (encastré) |
| Fréquence de commutation | 3 500 Hz |
| Tension d'alimentation | 10 à 30 V DC (typique) |
| Chute de tension | < 2 V |
| Reproductibilité | 0,07 mm |
| Température ambiante | -25 °C à +70 °C |
| Indice de protection | IP67 |
| Matériau du boîtier | Zinc moulé sous pression, chromé et nickelé |
| Couple de serrage max. | 1 Nm |
| Sortie | NPN (NA) ou PNF selon variante |
| Longueur de câble | 2 m (standard) |
| Fonctions principales | Détection sans contact de pièces métalliques, commutation rapide |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ; ne pas utiliser de solvants |
| Sécurité | Ne pas utiliser comme dispositif de sécurité ; couper l'alimentation avant intervention |
| Pièces détachées et réparabilité | Non réparable ; remplacer l'ensemble en cas de défaut |
| Informations générales | Convient pour applications industrielles ; conforme aux normes CE |
FOIRE AUX QUESTIONS - SIES-Q8B-NS-S-L Festo
Quelle est la portée de détection du capteur SIES-Q8B-NS-S-L ?
La portée nominale (Sn) est de 1,5 mm pour un montage noyable.
Quelle tension d'alimentation est requise ?
Le capteur fonctionne typiquement sous 10 à 30 V DC. Consultez la fiche technique pour les valeurs exactes.
Ce capteur est-il adapté à une utilisation en extérieur ?
Oui, grâce à son indice de protection IP67, il résiste à la poussière et à l'immersion temporaire.
Comment monter le capteur ?
Le montage est noyable (encastré) : le capteur s'insère dans un alésage de 8x8 mm et se fixe avec un couple de serrage max de 1 Nm.
Quelle est la fréquence de commutation ?
La fréquence de commutation est de 3 500 Hz, permettant une détection rapide d'objets mobiles.
Puis-je utiliser ce capteur comme dispositif de sécurité ?
Non, il est indiqué dans la notice : Ne convient pas pour une utilisation en tant que dispositif de sécurité.
Quelle est la température de fonctionnement ?
La température ambiante admissible est de -25 °C à +70 °C.
Comment nettoyer le capteur ?
Utilisez un chiffon sec pour enlever les saletés. Évitez les solvants agressifs.
Que faire en cas de dysfonctionnement ?
Vérifiez d'abord l'alimentation et le câblage. Si le problème persiste, le capteur doit être remplacé car il n'est pas réparable.
Quels matériaux métalliques sont détectés ?
Ce capteur inductif détecte tous les métaux (ferreux et non ferreux) dans sa portée.
Questions des utilisateurs sur SIES-Q8B-NS-S-L Festo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Détecteur de mouvements au format PDF gratuitement ! Retrouvez votre notice SIES-Q8B-NS-S-L - Festo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SIES-Q8B-NS-S-L de la marque Festo.

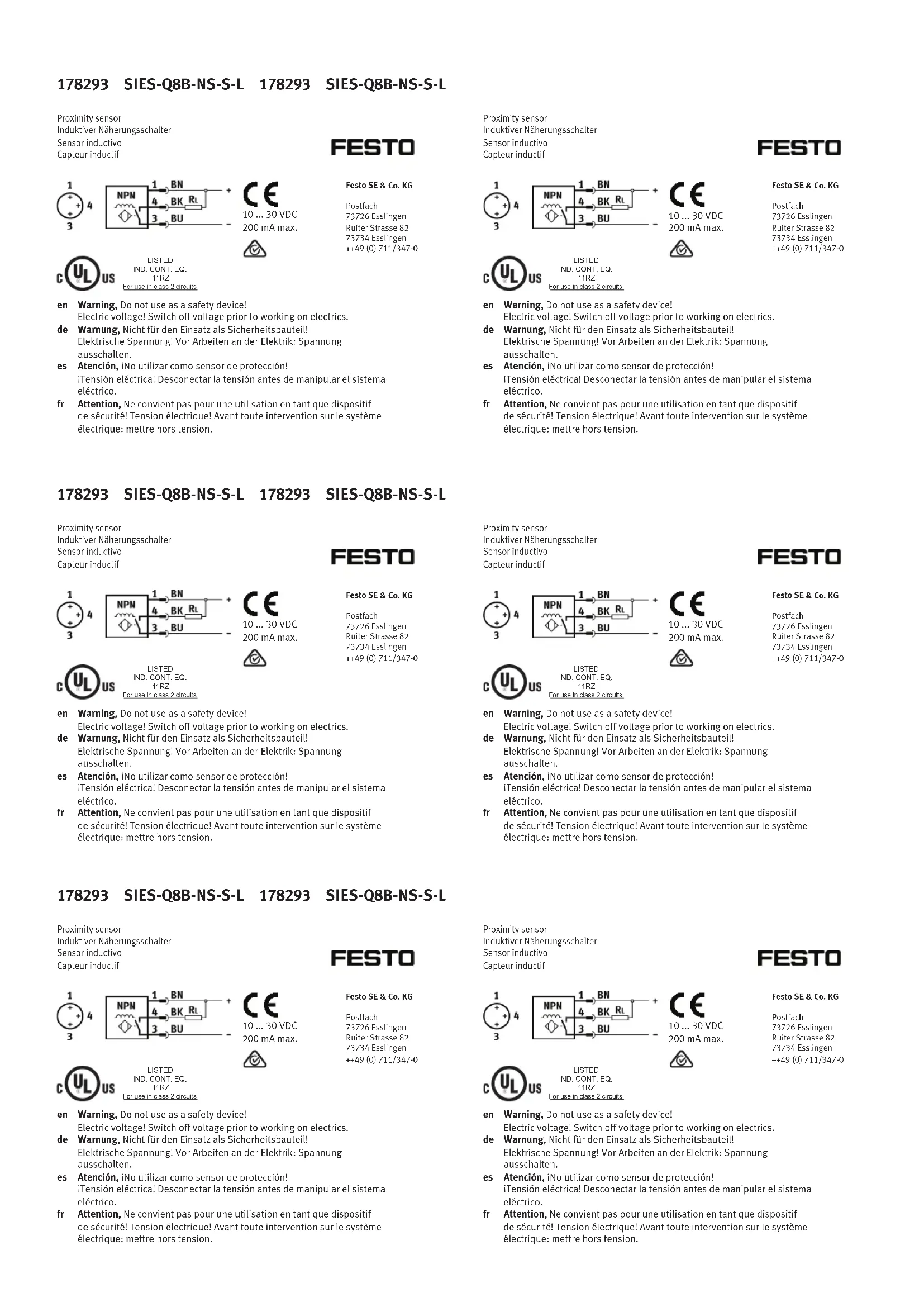

MODE D'EMPLOI SIES-Q8B-NS-S-L Festo
fr Attention, Ne convient pas pour une utilisation en tant que dispositif de sécurité! Tension électrique! Avant toute intervention sur le système électrique: mettre hors tension.
Proximity sensor
fr Attention, Ne convient pas pour une utilisation en tant que dispositif
de sécurité! Tension électrique! Avant toute intervention sur le système électrique: mettre hors tension.
178293 SIES-Q8B-NS-S-L 178293 SIES-Q8B-NS-S-L
Proximity sensor
fr Attention, Ne convient pas pour une utilisation en tant que dispositif de sécurité! Tension électrique! Avant toute intervention sur le système électrique: mettre hors tension.
Proximity sensor
fr Attention, Ne convient pas pour une utilisation en tant que dispositif
de sécurité! Tension électrique! Avant toute intervention sur le système électrique: mettre hors tension.
178293 SIES-Q8B-NS-S-L 178293 SIES-Q8B-NS-S-L
Proximity sensor
fr Attention, Ne convient pas pour une utilisation en tant que dispositif de sécurité! Tension électrique! Avant toute intervention sur le système électrique: mettre hors tension.
Proximity sensor
fr Attention, Ne convient pas pour une utilisation en tant que dispositif
de sécurité! Tension électrique! Avant toute intervention sur le système électrique: mettre hors tension.
en / de / es / fr
| Type / Typ / Tipo / Type | SIES-Q8B-NS-S-L |
| Part No. / Teile Nr. / Referencia / Référence | 178293 |
| Diameter / Durchmesser / Diámetro / Diamètre | 8 x 8 |
| Nominal operating distance / BemessungsschaltabstandDistancia nominal de detección / Portée nominale Sn | 1,5 mm |
| MountingEinbauartMontajeMontage | EmbeddableBündigEnrasableNoyable |
| Switching frequency / SchaltfrequenzFrecuencia de conmutación / Fréquence de commutation | 3'500 Hz |
| Ambient temperature / UmgebungstemperaturTemperatura ambiente / Température ambiante | -25 ... +70 °C |
| Degree of protection / Schutzart / Protección / Protection | IP 67 |
| Housing materialGehäusewerkstoffMaterial del cuerpoMatériau du boîtier | die-cast zinc, chromed & nickel-platedZinkdruckguss, verchromt & vernickeltfundic. inyectada de zinc, cromado & niqueladozinc moulé sous pression, chrome & nickel |
| Cable material / KabelmaterialMaterial del cable / Matériau du câble | - |
| Max. tightening torque / max. AnzugsdrehmomentMomento max. de ajuste / Couple de serrage max. | 1 Nm |
| Voltage drop / SpannungsfallCaída de tensión / Chute de tension | < 2 V |
| Reproductibility / ReproduzierbarkeitRepetibilidad / Reproductibilité | 0,07 mm |
8058386 8058386
1609c
en / de / es / fr
| Type / Typ / Tipo / Type | SIES-Q8B-NS-S-L |
| Part No. / Teile Nr. / Referencia / Référence | 178293 |
| Diameter / Durchmesser / Diámetro / Diamètre | 8 x 8 |
| Nominal operating distance / BemessungsschaltabstandDistancia nominal de detección / Portée nominale Sn | 1,5 mm |
| MountingEinbauartMontajeMontage | EmbeddableBündigEnrasableNoyable |
| Switching frequency / SchaltfrequenzFrecuencia de conmutación / Fréquence de commutation | 3'500 Hz |
| Ambient temperature / UmgebungstemperaturTemperatura ambiente / Température ambiante | -25 ... +70 °C |
| Degree of protection / Schutzart / Protección / Protection | IP 67 |
| Housing materialGehäusewerkstoffMaterial del cuerpoMatériau du boîtier | die-cast zinc, chromed & nickel-platedZinkdruckguss, verchromt & vernickeltfundic. inyectada de zinc, cromado & niqueladozinc moulé sous pression, chrome & nickel |
| Cable material / KabelmaterialMaterial del cable / Matériau du câble | - |
| Max. tightening torque / max. AnzugsdrehmomentMomento max. de ajuste / Couple de serrage max. | 1 Nm |
| Voltage drop / SpannungsfallCaída de tensión / Chute de tension | < 2 V |
| Reproductibility / ReproduzierbarkeitRepetibilidad / Reproductibilité | 0,07 mm |
1609c
en / de / es / fr
| Type / Typ / Tipo / Type | SIES-Q8B-NS-S-L |
| Part No. / Teile Nr. / Referencia / Référence | 178293 |
| Diameter / Durchmesser / Diámetro / Diamètre | 8 x 8 |
| Nominal operating distance / BemessungsschaltabstandDistancia nominal de detección / Portée nominale Sn | 1,5 mm |
| MountingEinbauartMontajeMontage | EmbeddableBündigEnrasableNoyable |
| Switching frequency / SchaltfrequenzFrecuencia de conmutación / Fréquence de commutation | 3'500 Hz |
| Ambient temperature / UmgebungstemperaturTemperatura ambiente / Température ambiante | -25 ... +70 °C |
| Degree of protection / Schutzart / Protección / Protection | IP 67 |
| Housing materialGehäusewerkstoffMaterial del cuerpoMatériau du boîtier | die-cast zinc, chromed & nickel-platedZinkdruckguss, verchromt & vernickeltfundic. inyectada de zinc, cromado & niqueladozinc moulé sous pression, chrome & nickel |
| Cable material / KabelmaterialMaterial del cable / Matériau du câble | - |
| Max. tightening torque / max. AnzugsdrehmomentMomento max. de ajuste / Couple de serrage max. | 1 Nm |
| Voltage drop / SpannungsfallCaída de tensión / Chute de tension | < 2 V |
| Reproductibility / ReproduzierbarkeitRepetibilidad / Reproductibilité | 0,07 mm |
8058386 8058386
1609c
en / de / es / fr
| Type / Typ / Tipo / Type | SIES-Q8B-NS-S-L |
| Part No. / Teile Nr. / Referencia / Référence | 178293 |
| Diameter / Durchmesser / Diámetro / Diamètre | 8 x 8 |
| Nominal operating distance / BemessungsschaltabstandDistancia nominal de detección / Portée nominale Sn | 1,5 mm |
| MountingEinbauartMontajeMontage | EmbeddableBündigEnrasableNoyable |
| Switching frequency / SchaltfrequenzFrecuencia de conmutación / Fréquence de commutation | 3'500 Hz |
| Ambient temperature / UmgebungstemperaturTemperatura ambiente / Température ambiante | -25 ... +70 °C |
| Degree of protection / Schutzart / Protección / Protection | IP 67 |
| Housing materialGehäusewerkstoffMaterial del cuerpoMatériau du boîtier | die-cast zinc, chromed & nickel-platedZinkdruckguss, verchromt & vernickeltfundic. inyectada de zinc, cromado & niqueladozinc moulé sous pression, chrome & nickel |
| Cable material / KabelmaterialMaterial del cable / Matériau du câble | - |
| Max. tightening torque / max. AnzugsdrehmomentMomento max. de ajuste / Couple de serrage max. | 1 Nm |
| Voltage drop / SpannungsfallCaída de tensión / Chute de tension | < 2 V |
| Reproductibility / ReproduzierbarkeitRepetibilidad / Reproductibilité | 0,07 mm |
1609c
en / de / es / fr
| Type / Typ / Tipo / Type | SIES-Q8B-NS-S-L |
| Part No. / Teile Nr. / Referencia / Référence | 178293 |
| Diameter / Durchmesser / Diámetro / Diamètre | 8 x 8 |
| Nominal operating distance / BemessungsschaltabstandDistancia nominal de detección / Portée nominale Sn | 1,5 mm |
| MountingEinbauartMontajeMontage | EmbeddableBündigEnrasableNoyable |
| Switching frequency / SchaltfrequenzFrecuencia de conmutación / Fréquence de commutation | 3'500 Hz |
| Ambient temperature / UmgebungstemperaturTemperatura ambiente / Température ambiante | -25 ... +70 °C |
| Degree of protection / Schutzart / Protección / Protection | IP 67 |
| Housing materialGehäusewerkstoffMaterial del cuerpoMatériau du boîtier | die-cast zinc, chromed & nickel-platedZinkdruckguss, verchromt & vernickeltfundic. inyectada de zinc, cromado & niqueladozinc moulé sous pression, chrome & nickel |
| Cable material / KabelmaterialMaterial del cable / Matériau du câble | - |
| Max. tightening torque / max. AnzugsdrehmomentMomento max. de ajuste / Couple de serrage max. | 1 Nm |
| Voltage drop / SpannungsfallCaída de tensión / Chute de tension | < 2 V |
| Reproductibility / ReproduzierbarkeitRepetibilidad / Reproductibilité | 0,07 mm |
8068986 8058386
en / de / es / fr
| Type / Typ / Tipo / Type | SIES-Q8B-NS-S-L |
| Part No. / Teile Nr. / Referencia / Référence | 178293 |
| Diameter / Durchmesser / Diámetro / Diamètre | 8 x 8 |
| Nominal operating distance / BemessungsschaltabstandDistancia nominal de detección / Portée nominale Sn | 1,5 mm |
| MountingEinbauartMontajeMontage | EmbeddableBündigEnrasableNoyable |
| Switching frequency / SchaltfrequenzFrecuencia de conmutación / Fréquence de commutation | 3'500 Hz |
| Ambient temperature / UmgebungstemperaturTemperatura ambiente / Température ambiante | -25 ... +70 °C |
| Degree of protection / Schutzart / Protección / Protection | IP 67 |
| Housing materialGehäusewerkstoffMaterial del cuerpoMatériau du boîtier | die-cast zinc, chromed & nickel-platedZinkdruckguss, verchromt & vernickeltfundic. inyectada de zinc, cromado & niqueladozinc moulé sous pression, chrome & nickel |
| Cable material / KabelmaterialMaterial del cable / Matériau du câble | - |
| Max. tightening torque / max. AnzugsdrehmomentMomento max. de ajuste / Couple de serrage max. | 1 Nm |
| Voltage drop / SpannungsfallCaída de tensión / Chute de tension | < 2 V |
| Reproductibility / ReproduzierbarkeitRepetibilidad / Reproductibilité | 0,07 mm |
1609c
