| Type de produit | Module de mesure pour terminal CPX |
| Modèle | CPX-CMIX-M1-1 |
| Marque | Festo |
| Poids | Environ 240 g (avec CPX-GE-EV-S) |
| Indice de protection | IP65 (entièrement monté, connecteurs raccordés ou obturés) |
| Protection contre les chocs électriques | Circuit TBTS (Très Basse Tension de Sécurité) selon CEI/DIN EN 60204-1 |
| Tension de service | +24 V via l'alimentation du terminal CPX |
| Intensité absorbée | 80...110 mA à 24 V, max. 110 mA |
| Nombre de liaisons d'axe | 1 axe |
| Longueur totale max. des câbles | 30 m |
| Raccordement de l'axe | Connecteur femelle M9 à 5 pôles |
| Affichage | Écran à 3 chiffres et LED d'état |
| Fonctions principales | Mesure de position, interface capteur, transmission de valeur analogique sur le bus CPX |
| Types de système de mesure supportés | Potentiomètre, codeur incrémental, etc. (détails dans le manuel) |
| Montage | Dans un module d'interconnexion CPX, fixation par vis (couple 0,9...1,1 Nm) |
| Remplacement du module | Après remplacement, reparamétrage nécessaire pour les systèmes potentiométriques |
| Température de fonctionnement | Non spécifiée dans la notice, typique de 0 à 60°C (estimation) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ; ne pas utiliser de solvants ; vérifier l'étanchéité |
| Consignes de sécurité | Couper l'alimentation avant de connecter/déconnecter ; respecter les normes TBTS et CEM |
| Documents associés | Manuel CMIX P.BE-CPX-CMIX-..., description système CPX P.BE-CPX-SYS-... |
FOIRE AUX QUESTIONS - CPX-CMIX-M1-1 Festo
Questions des utilisateurs sur CPX-CMIX-M1-1 Festo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice CPX-CMIX-M1-1 - Festo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CPX-CMIX-M1-1 de la marque Festo.
MODE D'EMPLOI CPX-CMIX-M1-1 Festo
Description som- maire
Module de mesure de type CPX-CMIX-M1-1
- Français
8107485
2019-02a
[8107489]
Traduction de la notice originale
Documentations relatives au produit
Pour toutes les documentations Produits disponibles → www.festo.com/pk
Copyright:
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Allemagne
Internet: http://www.festo.com
E-Mail: service_international@festo.com
Toute communication ou reproduction de ce document, sous quelque forme que ce soit, et toute exploitation ou communication de son contenu sont interdites, sauf autorisation écrite expresse. Tout manquement à cette règle est illicite et expose son auteur au versement de dommages et intérêts. Tous droits réservés pour le cas de la délivrance d'un brevet, d'un modèle d'utilité ou d'un modèle de présentation.
Français 3....
1 Instructions d'utilisation
Le module de mesure de type CPX-CMIX-M1-1 est prévu pour être utilisé exclusivement sur les terminaux CPX Festo en combinaison avec les composants appropriés. Les valeurs limites indiquées concernant les caractéristiques techniques doivent être respectées.
Le module CMIX met la position du système de mesure/ de l'interface de capteur raccordé à disposition dans le terminal CPX en tant que valeur analogique. Pour de plus amples informations sur le module de mesure CMIX, se reporter au manuel CMIX de type P.BE-CPX-CMIX-...
Vous trouverez des informations essentielles sur le terminal CPX dans la description de système CPX P.BE-CPX-SYS-...
Avertissement
- Couper l'alimentation avant de relier ou de séparer des connecteurs (dommage fonctionnel).
- Utiliser exclusivement des sources de courant garantissant une isolation électrique sûre de la tension de service, conformément à la norme CEI/DIN EN 60204-1. Observer également les exigences générales s'appliquant aux circuits électriques TBTS selon la norme CEI/DIN EN 60204-1.
- Brancher un connecteur de mise à la terre ayant une section suffisante sur la borne du terminal CPX identifiée par le symbole de mise à la terre.
•Le CMIX contient des composants sensibles aux charges électrostatiques. Ne pas toucher ces composants. Respecter les consignes concernant la manipulation des composants sensibles aux charges électrostatiques.
Informations supplémentaires, documents et téléchargements : → www.festo.com

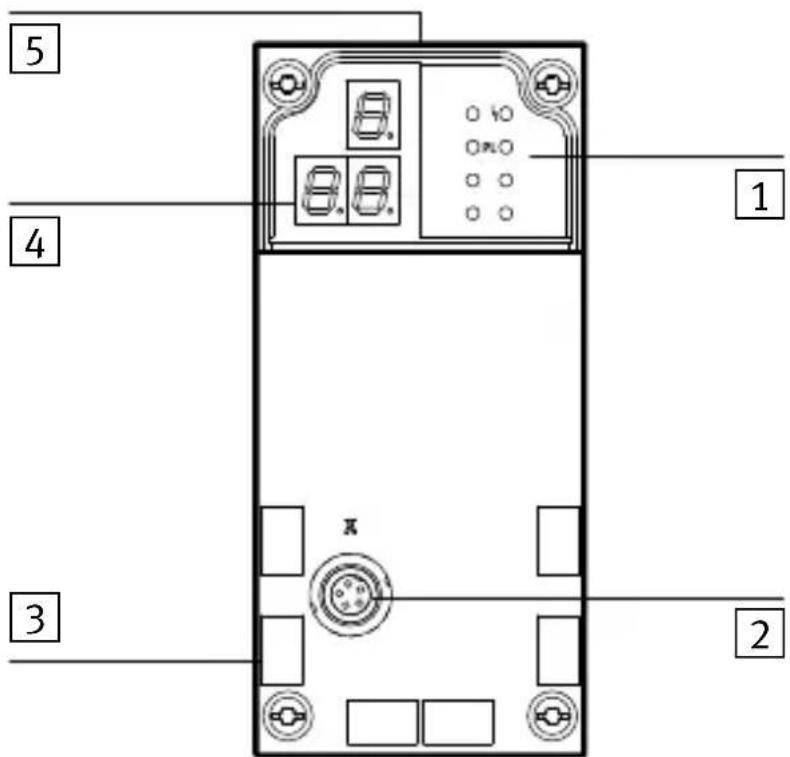

2 Éléments de raccordement et d'affichage
1 LED d'état
2X : Raccordement de l'axe
3 Étiquettes (accessoires)
4 Écran : Affichage à 3 chiffres (voir manuel du CMIX)
5 Plaque signalétique sur le côté
| 4 | Erreur (rouge) Message d’erreur du module CMIX | |
| PL Power Load (verte) Non utilisé par le CMIX | ||
| Écran Description | |
| 100 / F .. / SIF Version firmware (1 s) / initialisation | |
| dGC / dnC / POt Type de système de mesure | |
| E52 | Erreur : Tension basse module CMIX |
| E80 | Erreur : Système de mesure non disp./défectueux, Communication Error ou Time-Out |
| E81 | Erreur : Somme de contrôle erronée dans le système de mesure |
| E84 | Erreur : Saisie non adm. de la long. de course utile |
| E85 | Erreur : Tension basse système de mesure |
| E87 | Erreur : Système de mesure défectueux |
3 Consignes d'installation
3.1 Information relative au remplacement du module CMIX
Dans le système de mesure par potentiomètre, les longueurs de course utile paramétrées ainsi que les positions minimale et maximale sont enregistrées dans le module CMIX. Après remplacement du module CMIX, réaliser une nouvelle mise en service avec ce type de système de mesure (se reporter au manuel du CMIX).
Si un point zéro a été enregistré, il doit également à nouveau être défini.

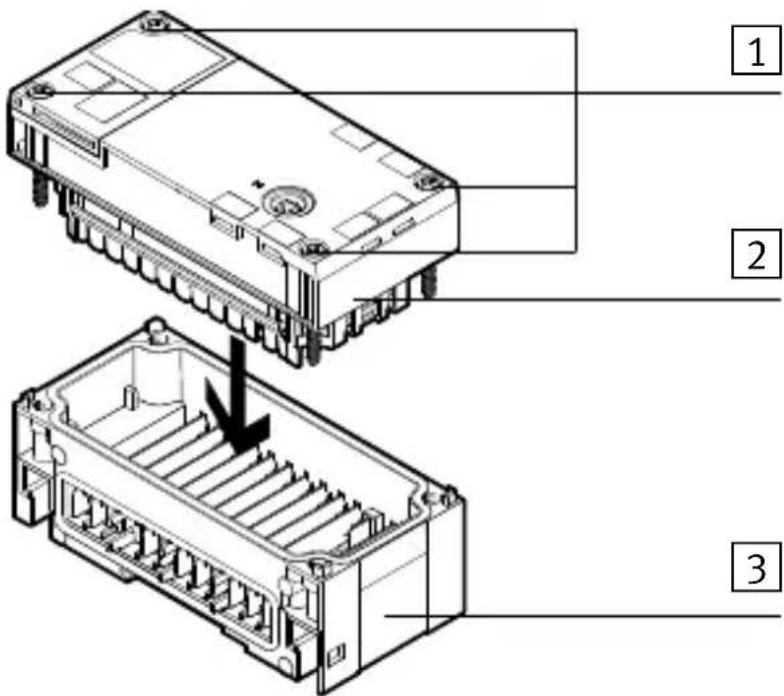

3.2 Montage
Le CMIX est monté dans un module d'interconnexion du terminal CPX.
1 Vis, couple de serrage 0,9 ... 1,1 Nm
2CMIX
3 Module d'inter-connexion avec rails conducteurs
•Desserrer les vis et déposer le CMIX avec précaution.
Montage :
- Vérifier le joint et les surfaces d'étanchéité puis remettre le bloc de connexion en place.
- Positionner les vis de manière à utiliser le filetage existant. Serrer les vis à la main en diagonale. Couple de serrage 0,9 ... 1,1 Nm.
3.3 Affectation des broches pour le raccordement de l'axe
| X | Broche Affectation | |
| 1 | Tension logique +24 V | |
| 2 | Tension sous charge +24 V | |
| 3 | 0 V | |
| 4 | CAN_H | |
| 5 | CAN_L | |
| Boîtier | Blindage du câble | |
4 Caractéristiques techniques
| Type CPX-CMIX-M1-1 | |
| Caractéristiques techniques générales voir la description du système CPX P.BE-CPX-SYS-... | |
| Poids du produit (avec CPX-GE-EV-S) env. 240 g | |
| Indice de protection selon EN 60529(entièrement monté, connecteur raccordé ou obturé par capuchon de protection) | IP65 |
| Protection contre les chocs électriques(protection contre les contacts directs ou indirects selon la norme CEI/DIN EN 60204-1) | via circuit électrique TBTS(Très Basse Tension de Sécurité) |
| Code du module (spécifique au CPX) 180 | |
| Identifiant du module(dans la console manuelle) | CPX-CMIX-M1-1Interface de capteur du CMIX |
| Tension de service / tension sous charge | voir la description du système CPX P.BE-CPX-SYS-... |
| Intensité absorbée par le CMIX– provenant de l’alimentation de service de l’électronique / des capteurs ( V_EL/SEN ) | type 80 ... 110 mA à 24 V, max. 110 mA |
| Séparation galvanique– entre l’alimentation en tension de service de l’électronique / des capteurs ( V_EL/SEN ) et l’alimentation de la tension sous charge des distributeurs ( V_VAL ) | aucune |
| Temps de maintien 10 ms (pour les systèmes avec DGCI, une chute de tension > 1 ms provoque l’erreur E80) | |
| Liaison d’axeNombre de liaisons d’axe / nombre d’axesLongueur totale max. (tous les câbles) Modèle du raccordement de l’axe | 1 / 130 mConnecteur femelle M9 à 5 pôles |
