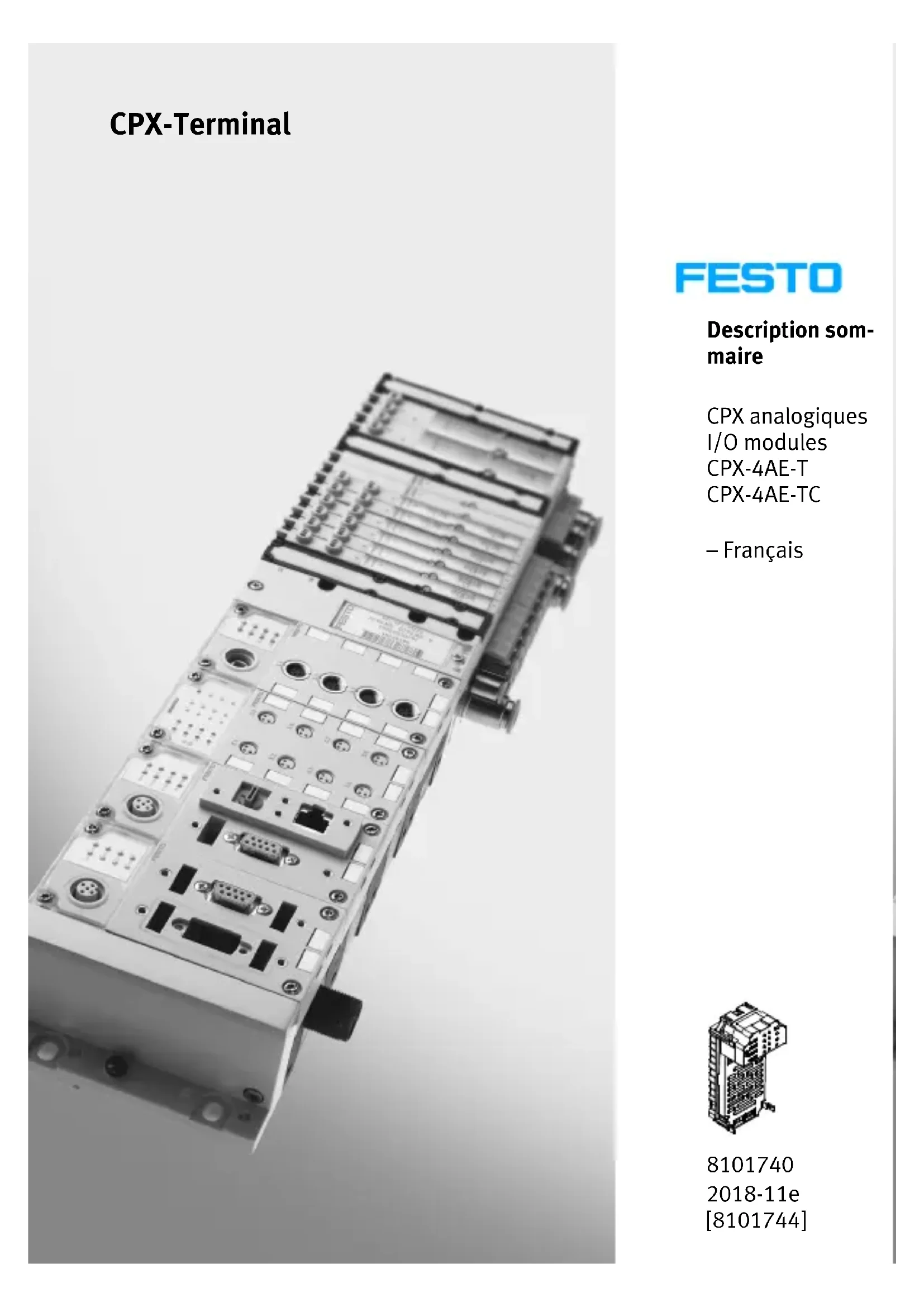

2018-11e [8101744] CPX-TerminalFesto CPX-4AE-T 2018-11e 2 Traduction de la notice originale Documentations relatives au produit Pour toutes les documentations Produits disponibles è www.festo.com/pk Copyright: Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Allemagne Internet: http://www.festo.com E-Mail: service_international@festo.com Toute communication ou reproduction de ce document, sous quelque forme que ce soit, et toute exploitation ou communication de son contenu sont interdites, sauf autorisation écrite expresse. Tout manquement à cette règle est illicite et expose son auteur au versement de dommages et intérêts. Tous droits réservés pour le cas de la délivrance d’un brevet, d’un modèle d’utilité ou d’un modèle de présentation. Français 3 ...........................................Festo CPX-4AE-T 2018-11e Français
Français 1 Instructions d’utilisation Les modules E/S analogiques CPX sont prévus pour être ex clusivement utilisés sur les terminaux CPX. Les modules E/S analogiques pour terminaux CPX comprennent chacun un module électronique, monté avec un bloc de connexion com binable dans un module d’interconnexion du terminal CPX. Pendant le fonctionnement, il convient de respecter les valeurs limites indiquées dans le chapitre Caractéristiques techniques. Pour de plus amples informations, veuillez vous reporter à la description des modules E/S analogi ques CPX (P.BE-CPX-AX-...) ainsi qu’à la description de système CPX (P.BE-CPX-SYS-...). Avertissement S Avant les travaux d’entretien et d’installation, arrêtez les dispositifs suivants : – l’alimentation pneumatique – l’alimentation électrique et de tension sous charge. S Branchez un conducteur de terre ayant une section suffisante sur le branchement du terminal CPX identi fié par le symbole de terre. S Les modules E/S comportent des composants sensi bles aux charges électrostatiques. Il ne faut donc pas toucher ces composants. Respectez les consignes concernant la manipulation des composants sensi bles aux charges électrostatiques. Nota Mettez le terminal CPX en service uniquement lorsque le montage et le raccordement sont complètement ter minés.Festo CPX-4AE-T 2018-11e Français

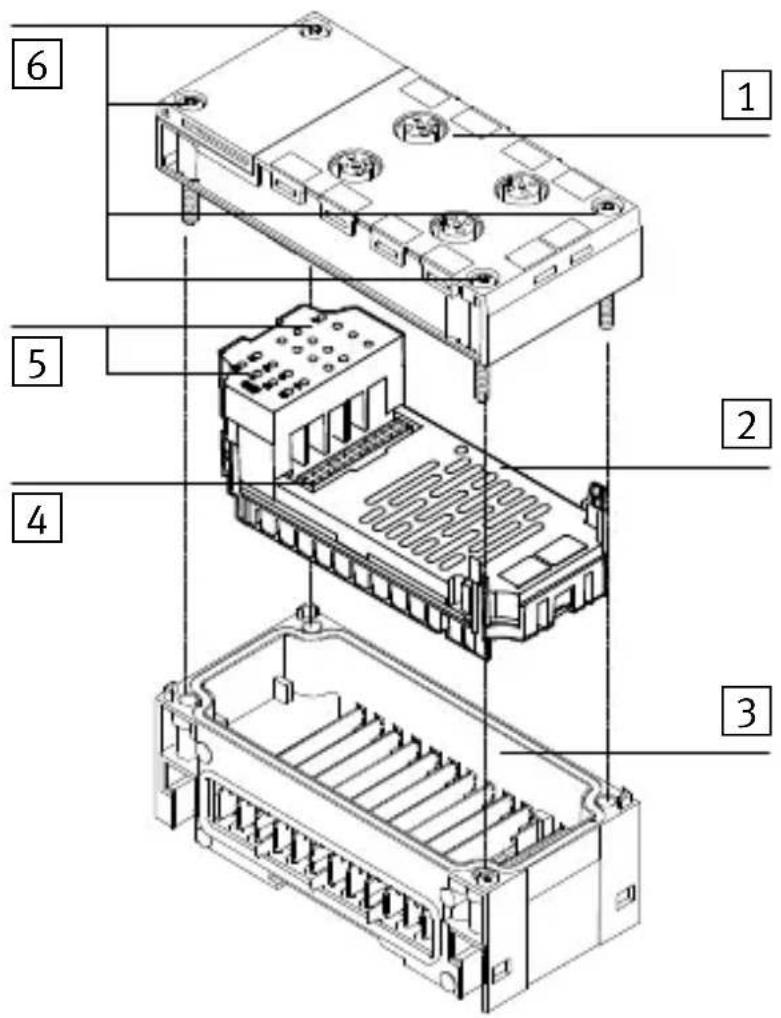

2 Organes de signalisation et de connexion 1 Bloc de connexion *) avec raccords électriques 2 Module d’E/S *) (module électronique) 3 Module d’inter- connexion *) avec rails conducteurs 4 Connexion électrique 5 DEL du module E/S 6 Vis, couple de serrage 0,9 ... 1,1 Nm *) exemple de représentation
LED Signification (rouge) – LED d’erreur de module (affichage de l’ensemble des défauts) – LED d’erreur de canalFesto CPX-4AE-T 2018-11e Français
connexion Les modules E/S analogiques peuvent être combinés avec différents blocs de connexion. Les combinaisons autori sées sont répertoriées dans le tableau ci-après : Bloc de connexion type CPX... Modules E/S analogiques CPX-... 4AE-T 4AE-TC -M-4-M12x2-5POL
Peuvent être combinés – Ne peuvent pas être combinésFesto CPX-4AE-T 2018-11e Français
Les connecteurs raccordés au bloc de connexion peuvent rester montés lors du démontage du bloc de connexion. Démontez le module d’E/S (voir Figure, Section 2) :
1. Desserrez les vis 6 et soulevez le bloc de connexion
2. Si nécessaire : séparez avec précaution le module élec
tronique 2 des rails conducteurs. Montez le module d’E/S (voir Figure, Section 2) :
1. Placez correctement le module électronique et intro
duisez-le avec précaution dans le module d’inter connexion 3.
2. Vérifiez les joints et les surfaces d’étanchéité, placez
correctement le bloc de connexion et remettez-le en place.
3. Positionnez les vis de manière à utiliser les pas de vis
déjà formés. Serrez les vis à la main en diagonale. Couple de serrage 0,9 ... 1,1 Nm. Nota En cas de combinaison de blocs de connexion et de modules d’interconnexion en métal sur plastique ou en plastique sur métal, utilisez toujours les vis adaptées pour le module d’interconnexion : – pour les modules d’interconnexion en plastique les vis auto-taraudeuses – pour les modules d’interconnexion en métal les vis avec un filetage métriqueFesto CPX-4AE-T 2018-11e Français
3.3 Réglage du micro-interrupteur DIL (uniquement pour
CPX-4AE-T) Réglez les fonctions suivantes à l’aide des cellules logiques des micro-interrupteurs DIL à deux pôles pour le module de température 4AE-T( voir tableau suivant) : Micro-inter rupteur DIL CPX-4AE-T Micro-inter rupteur DIL CPX-4AE-T Nombre d’entrées: 4 Réservé Nombre d’entrées: 2
Le raccordement des actionneurs et des capteurs au niveau des modules E/S analogiques dépend du bloc de connexion utilisé. Nota Lors du raccordement des capteurs et des actionneurs, veuillez respecter les instructions dans la description des modules E/S analogiques CPX (P.BE-CPX-AX-...). Pour la transmission de signaux analogiques, utilisez exclusivement des câbles blindés. Attention Des fils de signaux longs réduisent l’immunité aux per turbations. Respectez la longueur max. admissible du fil des signaux EA : – CPX-4AE-T : 10 m (avec erreur de mesure max. 200 m) – CPX-4AE-TC : 10 m (avec erreur de mesure max. 50 m) La précision de mesure des modules CPX-4AE-T et 4AE-TC diminue à partir de 10 m de longueur de câble ; l’erreur de mesure ne se compense pas.Festo CPX-4AE-T 2018-11e Français
Blindage Lors du raccordement du blindage, les variantes suivantes sont autorisées : – raccordement du blindage à la broche de terre fonctionnelle de la fiche E/S sans liaison avec d’autres potentiels, – raccordement externe de la terre fonctionnelle sans liaison avec la broche de terre fonctionnelle de la ficheE/S. Recommandation : Raccordez le blindage des deux côtés à la terre fonctionnelle avec une liaison équipotentielle suffi sante. Si le blindage est raccordé unilatéralement à la terre fonctionnelle, il doit être raccordé du « côté du récepteur des signaux ». Compensation de soudure froide (uniquement pour CPX-4AE-TC) La compensation de soudure froide (Cold Junction Com pensation) est nécessaire pour des mesures précises à l’aide d’un thermocouple (Thermocoupler, TC) pour une saisie exacte de la température absolue au niveau du point de mesure. La compensation de soudure froide élimine l’influence de la température ambiante, en particulier aux alentours des connecteurs à pousser et du bloc de connexion. Nota Le module CPX-4EA-TC dispose d’une compensation de soudure interne qui assure une précision de mesure suffisante dans certains cas d’application. La compensation de soudure froide interne est fixée à une température ambiante constante de 25 °C. Si la température ambiante réelle du module diffère de la valeur de référence, la compensation de soudure froide interne a une influence négative sur la précision des valeurs de mesure.Festo CPX-4AE-T 2018-11e Français
S Grâce au réglage des paramètres, vous pouvez sélec tionner une compensation de soudure interne ou externe. En principe, il est préférable d’opter pour une compensa tion de soudure externe. Pour cela, vous avez besoin pour chaque entrée d’une résistance Pt-1000 que vous pouvez commander séparément via Festo (numéro de la pièce TN553596). La résistance Pt-1000 doit être montée à proximité de la connexion électrique (dans la fiche ou au niveau de la borne). Veuillez respecter les instructions supplémentaires au sujet des cas d’application dans la description des mo dules E/S analogiques CPX (P.BE-CPX-AX-...).Festo CPX-4AE-T 2018-11e Français
4 Caractéristiques techniques Pour tous les modules Données Caractéristiques techniques générales du terminal CPX Voir description du système CPX (P.BE-CPX-SYS...) Indice de protection selon EN 60529 Voir caractéristiques techniques du bloc de connexion monté Alimentation électrique – Tension nominale – Consommation interne à 24 V (composants électroniques), sauf indication contraire
EL/CAP (électronique/capteurs) 24 V CC ±25 % Typ. 50 mA (aucun prélèvement de courant au niveau des sorties, si présent) Module d’entrée CPX-4AE-T (Module de température) Capteurs Pt Capteurs Ni – Canaux 2 ou 4 (sur demande, via le micro-in terrupteur DIL ; réglage à l’usine : 4) – Types de capteur Pt 100, 200, 500, 1000 Ni 100, 120, 500, 1000 – Choix de capteur – Longueur de câble – Résolution (conversion A/N) Canal par canal via le paramètre, sur demande 200 m max., blindé (la précision diminue à partir d’une longueur de câble de 10 m !) 16 bits (interne)Festo CPX-4AE-T 2018-11e Français
Module d’entrée CPX-4AE-T (Module de température, suite) Capteurs Pt Capteurs Ni – Format de données – Temps de cycle du module – Suppression d’interférence – Atténuation en mode com mun – Atténuation de diaphonie 15 bits + signe, complément à 2, pré sentation binaire en dixième de degré ≤ 250 ms min. -70 dB min. -50 dB (entre les entrées) – Différence de potentiel admissible – entre les canaux d’entrée – entre les entrées et la terre fonctionnelle 0 V (pas de séparation de potentiel) 30 V CC – Liaison de potentiel au niveau de la terre fonctionnelle – Résolution – Erreur de température – Erreur de linéarité – Reproductibilité Liaison capacitive à haute résistance 0,1 °C/0,1 °F ± 0,001 %/K ± 0,02 % (sans cadrage) ± 0,05 % (à 25C) Module d’entrée CPX-4AE-TC (module de température) Capteurs TC – Canaux 4 – Plages du signal des diffé rents types de capteur
-200 – 900 °C -200 – 1200 °C -200 – 400 °C -200 – 1370 °C 0 – 1300 °C 0 – 1760 °C 400 – 1820 °C 0 – 1760 °C 60 μV/°C 51 μV/°C 40 μV/°C 40 μV/°C 38 μV/°C 11 μV/°C 8 μV/°C 12 μV/°C – Choix de capteur – Longueur de câble Canal par canal via le paramètre, sur demande 50 m max., blindé (la précision dimi nue à partir d’une longueur de câble de 10 m; l’erreur de mesure ne se compense pas)Festo CPX-4AE-T 2018-11e Français
Module d’entrée CPX-4AE-TC (Module de température, suite) Capteurs TC – Résolution (conversion A/N) – Format de données – Acquisition de valeur analogi que – Principe de mesure – Temps de cycle du module 16 bits (interne) 15 bits + signe, complément à 2, présentation binaire en dixième de degré Détection de la tension thermoélec trique ≤ 250 ms – Suppression d’interférence – Atténuation en mode com mun – Atténuation de diaphonie min. -70 dB min. -50 dB (entre les entrées) – Différence de potentiel admissible – entre les canaux d’entrée – entre les entrées et la terre fonctionnelle 0 V (pas de séparation de potentiel) CA 60 V/CC 75 V – Liaison de potentiel au niveau de la terre fonctionnelle – Consommation interne à 24 V (composants électroniques) – Tension admissible sur le câble d’alimentation et de mesure – Résolution – Limite d’erreur d’emploi – Limite d’erreur fondamentale – Erreur de température – Erreur de compensation – Erreur de linéarité – Reproductibilité Liaison capacitive à haute résistance Typ. 25 mA Max. 30 V 0,1 °C/0,1 °F < ± 0,6 % (sans erreur de capteur) < ± 0,4 % (à 25 °C, sans erreur de capteur) ± 0,005 %/K (se rapporte sur la plage de température ambiante, lors de l’utilisation d’un capteur auxi liaire RTD Pt 1000 Class A comme compensation de soudure froide) < ±0,5 K ± 0,02 % (sans cadrage) < ± 0,05 % (à 25 °C, se rapporte à la zone des entrées)
