MODE D'EMPLOI EHAM-MA-E19-25-C11 Festo
Kit de plaques d'adaptation

FESTO
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 347-0
www.festo.com
Instructions de montage
8159334
2021-08
[8159338]

8159334
Traduction de la notice originale
© 2021 Tous droits réservés à la Festo SE & Co. KG
| Document Produit | |
| Documents d'utilisation Actionneurs | |
| Documents d'utilisation Modules |
Tab. 1 : Documents applicables
2 Sécurité
2.1 Instructions de sécurité
-Avant toute intervention sur le produit, couper l'alimentation en énergie et la sécuriser contre toute remise en marche.
- Respecter les documents applicables.
-Respecter les couples de serrage.
2.2 Utilisation conforme à l'usage prévu
2.2.1 Utilisation
Connexion des modules et des actionneurs.
2.2.2 Composants autorisés
| Module Kit de plaques d'adaptation | Actionneur | |
| VTOEVTOF (sans module VAEM monté) | EHAM-MA-E19-25-C11 EGSC-...-25 | EGSC-...-32EGSK-20EGSK-26 |
Tab. 2 : Composants autorisés
3 Informations complémentaires
- Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.
→ www.festo.com.
- Accessoires et pièces de rechange → www.festo.com/catalogue.
4 Récapitulatif
4.1 Fourniture
2 Pion de centrage (6x)
3 Vis (4x)
4 Bague de centrage (2x)
5 Vis (4x)
Fig. {!nr!} 1
Le kit contient tous les éléments de fixation maximum qui peuvent être requis. Il reste des accessoires de fixation.

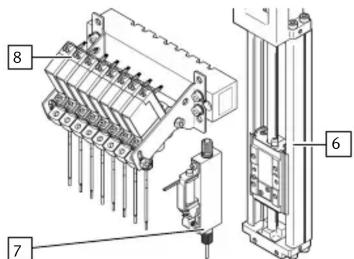

4.2 Non compris dans la fourniture

6 Actionneur (1x)
Mini-chariot EGSC
Chariot électrique EGSK/EGSP
7 Module (1x)
Tête de dosage VTOE
8 Module (1x)
Tête de dosage VTOF
5 Montage
5.1 Préparation
- Observer l'étiquetage sur la plaque d'adaptation.
P Trous pour vis
A EGSK-26
B EGSK-20
CEGSC-...-25
D EGSC-...-32
Q Trous pour VTOE
R Trous pour VTOF
S Trous pour pions de centrage
A EGSK-26
B EGSK-20
CEGSC-...-25
D EGSC-...-32
5.2 Assemblage
5.2.1 Connexion VTOE avec EGSC / EGSK


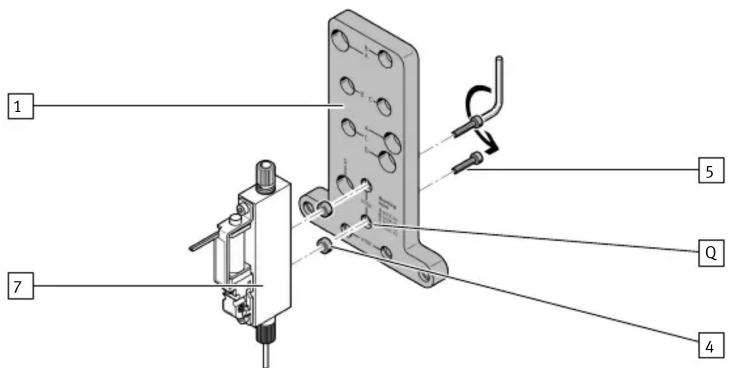

1 7 5 Q 4Fig. 5 : Monter le module sur la plaque d'adaptation
| VTOE | |
| 5 Vis M2x10 | |
| [Nm] 0,1 - 10 % |
Tab. 3 : Taille des vis et couples de serrage
1. Placer les bagues de centrage 4 dans les trous [Q].
2. Fixer le module 7 sur la plaque d'adaptation 1 avec les vis 5.

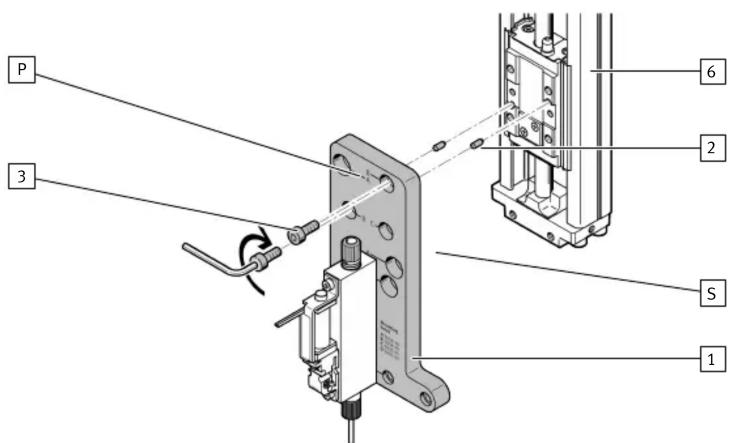

Fig. 6 : Montage de la plaque d'adaptation sur l'actionneur
| EGSC-...-25 | EGSC-...-32 | EGSK-20 | EGSK-26 | ||
| 2 | Pion de centrage ZBS-2 ZBS-4 | ZBS-2 ZBS-5 | |||
| 3 | Vis M3x8 M4x8 M3x8 M4x8[Nm] 1 | 2 ± 20 % 2,9 ± 10 | % 1,2 ± 20 % 2,9 | ± 10 % | |
| [P] | Trou C-C D-D B-B A-A | ||||
| [S] | Trou C-C D-D B-B A-A | ||||
Tab. 4 : Taille des vis et couples de serrage
1. Placer deux pions de centrage 2 dans les trous [S] correspondants.
2. Placer la plaque d'adaptation 1 sur l'actionneur 6 à l'aide des pions de centrage 2.
3. Fixer la plaque d'adaptation 1 avec les vis 3 dans les trous [P] correspondants sur l'actionneur 6.
5.2.2 Connexion VTOF avec EGSC / EGSK


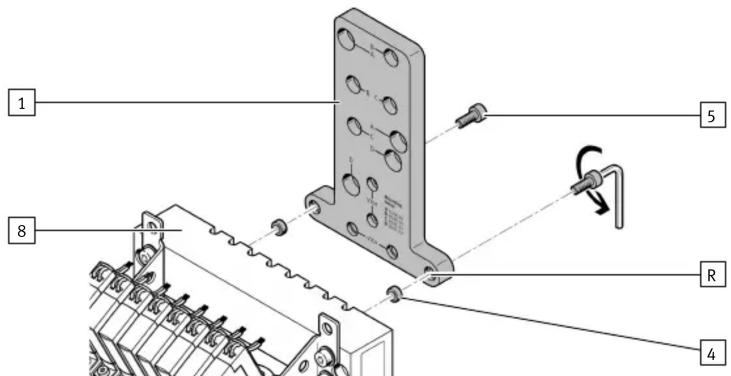

1 8 5 R 4Fig. 7 : Monter le module sur la plaque d'adaptation
| VTOF | |
| 5 Vis M3x8 | |
| [Nm] 1,2 ± 20 % |
Tab. 5 : Taille des vis et couples de serrage
1. Positionner les bagues de centrage 4 dans les trous [R] correspondants.
2. Fixer le module 8 sur la plaque d'adaptation 1 avec les vis 5.

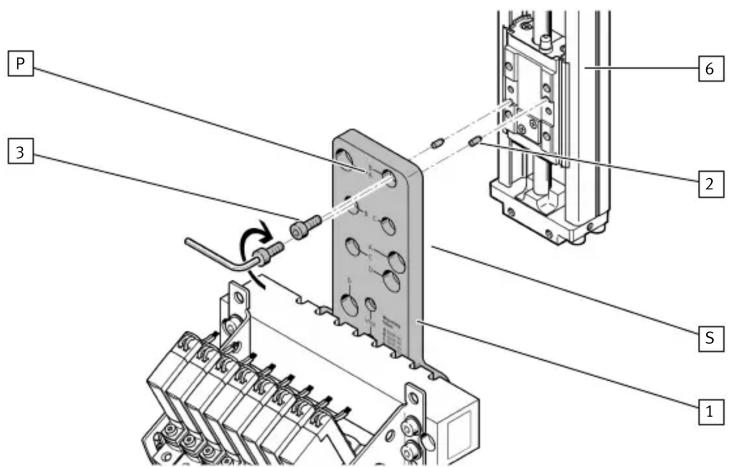

Fig. 8 : Montage de la plaque d'adaptation sur l'actionneur
| EGSC-...-25 | EGSC-...-32 | EGSK-20 | EGSK-26 | ||
| 2 | Pion de centrage ZBS-2 ZBS-4 | ZBS-2 ZBS-5 | |||
| 3 | Vis M3x8 M4x8 M3x8 M4x8[Nm] 1,2 ± 20 % 2,9 ± 10 | % 1,2 ± 20 % 2,9 ± 10 % | |||
| [P] | Trou C-C D-D B-B A-A | ||||
| [S] | Trou C-C D-D B-B A-A | ||||
Tab. 6 : Taille des vis et couples de serrage
1. Placer deux pions de centrage 2 dans les trous [S] correspondants.
2. Placer la plaque d'adaptation 1 sur l'actionneur 6 à l'aide des pions de centrage 2.
3. Fixer la plaque d'adaptation 1 avec les vis dans les trous [P] correspondants sur l'actionneur 6.
