| Type de produit | Languette de commutation pour actionneur électrique |
| Modèle | EAPML9160SLS (EAPM-L9-160-SLS) |
| Longueur | 160 mm |
| Poids | 20 g (estimation) |
| Alimentation | Non applicable (composant mécanique) |
| Fonctions principales | Déclenchement de la fonction de commutation d'un capteur de proximité inductif pour interroger la position du chariot d'un actionneur |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ; ne pas utiliser de solvants agressifs |
| Sécurité | Monter uniquement sur des composants en état sûr ; respecter le couple de serrage de 1,2 Nm ± 10 % |
| Pièces détachées | Vis M3x6 fournies (2x) ; capteur de proximité non inclus |
| Réparabilité | Remplacement de la languette et des vis ; pas de pièces réparables par l'utilisateur |
| Distance de détection | S = 1 ± 0,3 mm entre la languette et le capteur |
| Actionneurs compatibles | ELGT-BS-160 (Festo) |
| Capteurs compatibles | Capteurs de proximité inductifs SIES-8M (Festo) |
| Matériau | Métal (acier inoxydable probable) |
| Température de fonctionnement | -20 °C à +60 °C (estimation) |
| Marque | Festo |
| Informations générales | Notice d'utilisation gratuite disponible sur notice-facile.com ; référence Festo 8140663 |
FOIRE AUX QUESTIONS - EAPML9160SLS Festo
Questions des utilisateurs sur EAPML9160SLS Festo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Composant industriel au format PDF gratuitement ! Retrouvez votre notice EAPML9160SLS - Festo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EAPML9160SLS de la marque Festo.

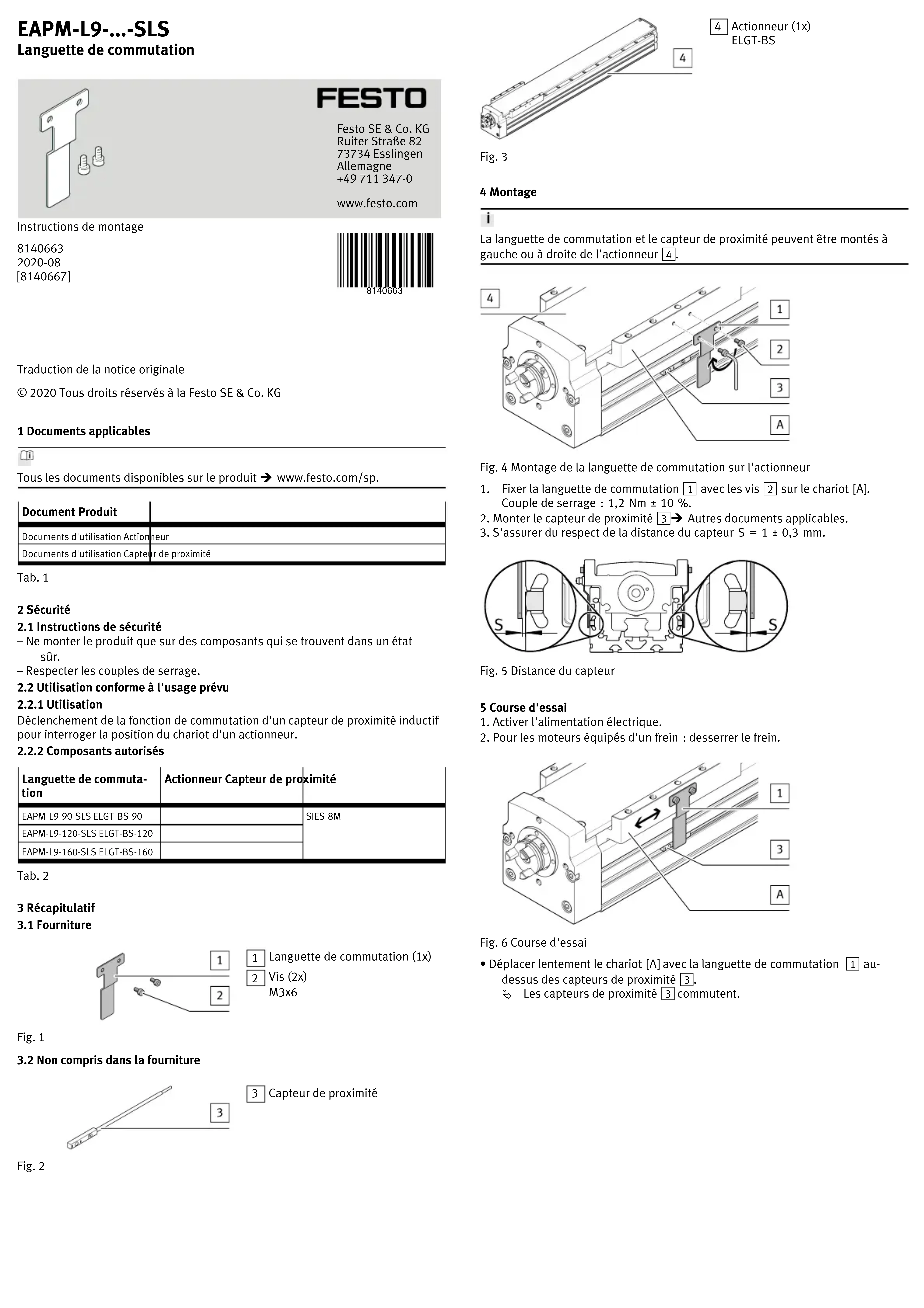

MODE D'EMPLOI EAPML9160SLS Festo
Languette de commutation
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Allemagne
+49711347-0
www.festo.com
Instructions de montage
8140663
2020-08
[8140667]
Traduction de la notice originale
© 2020 Tous droits réservés à la Festo SE & Co. KG
Tous les documents disponibles sur le produit → www.festo.com/sp.
| Document Produkt |
| Documents d'utilisation Actionneur |
| Documents d'utilisation Capteur de proximité |
Tab.1
2.1 Instructions de sécurité
- Ne monter le produit que sur des composants qui se trouvent dans un état sûr.
- Respecter les couples de serrage.
2.2.1 Utilisation
Déclenchement de la fonction de commutation d'un capteur de proximité inductif pour interroger la position du chariot d'un actionneur.
2.2.2 Composants autorisés
| Languette de commuta-tion | Actionneur Capteur de pro-ximité | |
| EAPM-L9-90-SLS ELGT-BS-90 | SIES-8M | |
| EAPM-L9-120-SLS ELGT-BS-120 | ||
| EAPM-L9-160-SLS ELGT-BS-160 | ||
Tab.2
3 Récapitulatif
Languette de commutation (1x)
Vis (2x)
M3x6
Fig. 1
3.2 Non compris dans la fourniture
3 Capteur de proximité
Fig. 2

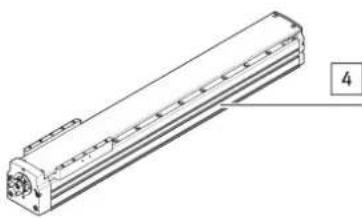

Actionneur (1x)
ELGT-BS
Fig. 3
4 Montage
La languette de commutation et le capteur de proximité peuvent être montés à gauche ou à droite de l'actionneur 4.
Fig. 4 Montage de la languette de commutation sur l'actionneur
- Fixer la languette de commutation 1 avec les vis 2 sur le chariot [A]. Couple de serrage: 1,2 Nm± 10%
- Monter le capteur de proximité 3 Autres documents applicables.
- S'assurer du respect de la distance du capteur S = 1 ± 0,3 mm.
Fig. 5 Distance du capteur
5 Course d'essai
- Activer l'alimentation électrique.
- Pour les moteurs équipés d'un frein : desserrer le frein.
Fig. 6 Course d'essai
- Déplacer lentement le chariot [A] avec la languette de commutation [1] au-dessus des capteurs de proximité [3].
Les capteurs de proximité [3] commutent.
