Type de produit	Fixation pour module préhenseur pivotant
Marque	Festo
Modèle	EHAM-E20-40-Z
Utilisation prévue	Montage d’un module préhenseur pivotant EHMD-40 sur un axe Z (EGSK-20, EGSK-26, EGSL-BS-35, EGSL-BS-45, EGSC-BS-...-25, EGSC-BS-...-32)
Course de compensation	12 mm max. en axe Z
Principe de fixation	Serrage en queue d’aronde
Ressort de pression	Précontraint pour position supérieure du chariot sans module
Contenu de la fourniture	Plaque de base avec chariot, 4 vis à tête cylindrique, 2 pions de centrage, 1 rail, 3 vis à tête cylindrique
Accessoires requis (non fournis)	Kit d’adaptation, axe Z, module préhenseur pivotant EHMD-40, colle freinage à vis moyen
Taille des vis	M3 x 8 et M2.5 x 6
Couple de serrage	1,2 Nm ± 20% pour M3 ; 0,6 Nm ± 30% pour M2.5
Fixation sur kit d’adaptation	2 ou 4 vis selon référence du kit
Matériau principal	Acier (estimation)
Poids approximatif	0,1 kg (estimation)
Dimensions hors tout	Environ 40 x 20 x 20 mm (estimation d’après dénomination)
Instructions de sécurité	Couper l’alimentation avant montage ; utiliser de la colle frein-filet sur les vis ; respecter les couples de serrage
Entretien	Vérifier le serrage des vis périodiquement ; nettoyer avec un chiffon sec

FOIRE AUX QUESTIONS - EHAM-E20-40-Z Festo

Quel est l’usage normal de la fixation EHAM-E20-40-Z ?

Cette fixation permet de monter un module préhenseur pivotant EHMD-40 sur un axe Z compatible (EGSK, EGSL ou EGSC).

Quels kits d’adaptation sont compatibles avec la EHAM-E20-40-Z ?

Les kits références EHAM-E20-40-E9, EHAM-E20-40-E8 et EHAM-E20-40-E19 sont compatibles.

Comment monter la plaque de base sur le kit d’adaptation ?

Orientez la plaque de base de sorte que le chariot soit en position haute. Placez les pions de centrage puis fixez avec les vis à tête cylindrique (2 ou 4 selon le kit).

Quel est le couple de serrage des vis ?

Pour les vis M3 x 8 : 1,2 Nm ± 20% ; pour les M2,5 x 6 : 0,6 Nm ± 30%.

Quelle est la course de compensation en axe Z ?

Le chariot permet une course de compensation maximale de 12 mm en axe Z, utile pour ajuster le préhenseur.

Comment fixer le rail pour le serrage en queue d’aronde ?

Fixez le rail sur le chariot à l’aide des vis à tête cylindrique fournies, puis insérez le module préhenseur pivotant dans le rail.

Quelles précautions de sécurité observer ?

Avant tout montage, coupez l’alimentation électrique. Utilisez de la colle frein-filet pour bloquer les vis et respectez les couples de serrage indiqués.

La fixation est-elle livrée avec les vis ?

Oui, la fourniture comprend 4 vis à tête cylindrique pour la plaque de base et 3 vis à tête cylindrique pour le rail.

Puis-je utiliser la fixation sans module préhenseur ?

Oui, sans module le chariot reste en position haute grâce au ressort de pression. La fixation peut être montée à blanc.

Où trouver la notice complète ?

La notice complète est disponible gratuitement en téléchargement au format PDF sur notice-facile.com ou sur le site officiel de Festo.

MODE D'EMPLOI EHAM-E20-40-Z Festo

Traduction de la notice originale

Tous les documents disponibles du produit → www.festo.com/pk.

Respecter les documents applicables :

– Instructions du kit d'adaptation EHAM-E20-40-E...
– Instructions du module préhenseur pivotant EHMD-40

2 Sécurité

2.1 Instructions de sécurité

– Avant tous travaux de montage : couper l'alimentation électrique.
- Bloquer les raccords à vis avec une colle pour frein-filet.
– Respecter les couples de serrage.

Couples de serrage → 5 Taille des vis et couples de serrage.

2.2 Usage normal

Fixation du module préhenseur pivotant EHMD-40 sur un des axes Z 7 suivants:

Kit d'adaptation 6 Axe Z 7
EHAM-E20-40-E9 EGSK-20	EGSK-26
EHAM-E20-40-E8 EGSL-BS-35	EGSL-BS-45
EHAM-E20-40-E19 EGSC-BS-...-25	EGSC-BS-...-32

Tab. 1 Usage normal

3 Vue d'ensemble du produit

3.1 Récapitulatif

3.1.1 Fourniture

1 Vis à tête cylindrique (4x)
2 Plaque de base (1x) avec chariot et ressort de pression
3 Pion de centrage (2x)
4 Rail (1x)
5 Vis à tête cylindrique (3x)

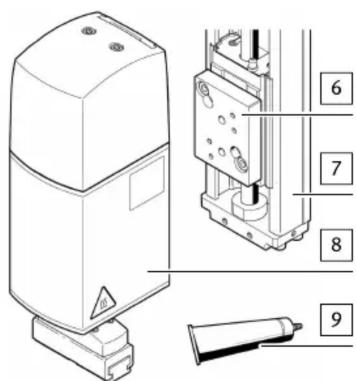

3.1.2 Non compris dans la fourniture

6 Kit d'adaptation
7 Axe Z
8 Module préhenseur pivotant EHMD-40
9 Colle freinage à vis moyen

3.2 Fonction

La fixation se monte entre le module préhenseur pivotant 8 et le kit d'adaptation 6. Le module préhenseur pivotant 8 se fixe à l'aide d'un serrage en queue d'aronde. Ce qui permet un ajustage supplémentaire du module préhenseur pivotant 8 dans le sens Z.

Avec le module préhenseur non monté, le chariot (A) est poussé dans la position de fin de course supérieure par un ressort de pression (B) précontraint. Avec le module préhenseur pivotant, le chariot (A) se met en position de fin de course inférieure. Le chariot (A) permet une course de compensation d'axe Z de 12 mm max. Ce qui permet de compenser les déplacements (par ex. le pas de filetage d'un couvercle) sans déplacer, l'axe Z.

4 Montage

4.1 Préparation

- Monter le kit d'adaptation 6 approprié sur l'axe Z 7

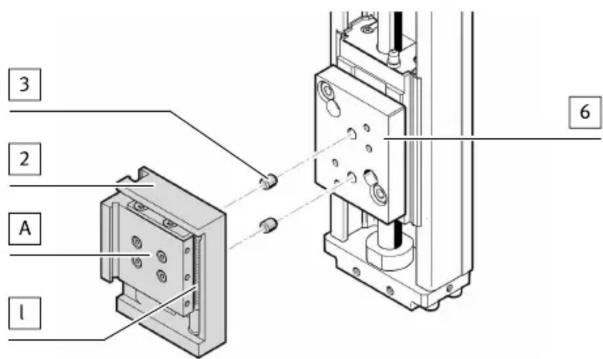

Placer la fixation sur le kit d'adaptation

3 2 A 1 6

Fig. 3
1. Orienter la plaque de base 2 de sorte que le chariot (A) se trouve en position de fin de course supérieure.
2. Placer la plaque de base 2 avec les pions de centrage 3 sur le kit d'adaptation 6.

Fixer la plaque de base sur le kit d'adaptation

Le nombre de vis à tête cylindrique 1 nécessaire à la fixation de la plaque de base 2 varie en fonction du kit d'adaptation 6 :

Fixation Kit d'adaptation	6 Nombre de vis à tête oy-lindrique 1
EHAM-E20-40-Z	EHAM-E20-40-E8 4
	EHAM-E20-40-E9 2
	EHAM-E20-40-E19 2

Tab. 2 Nombre de vis à tête cylindrique

2 1 6 l A

Fig. 4

2 1 6 l A

Fig. 5

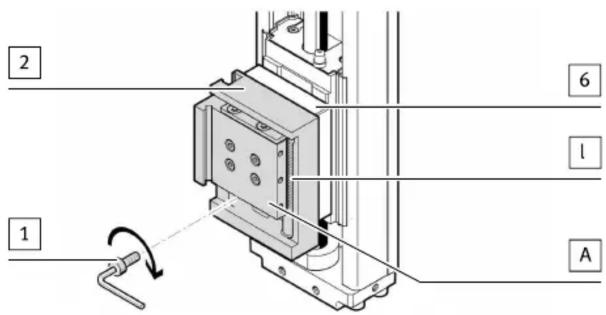

1. Le chariot (A) se trouve dans sa position de fin de course supérieure naturelle.

Les alésages des vis à tête cylindrique 1 dans la zone inférieure de la plaque de base 2 sont accessibles.

1. Serrer les vis à tête cylindrique 1.

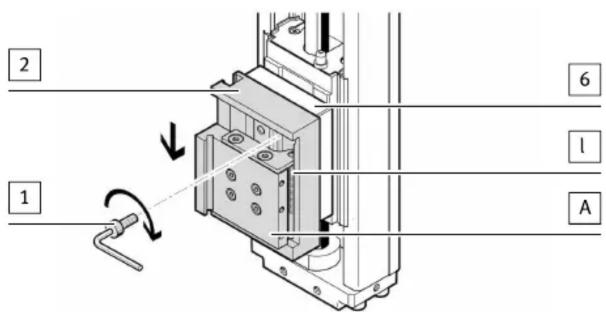

2. Pousser le chariot (A) contre la force de rappel du ressort de pression (B) vers le bas.

Les alésages des vis à tête cylindrique 1 dans la zone supérieure de la plaque de base 2 sont accessibles.

1. Serrer les vis à tête cylindrique 1.

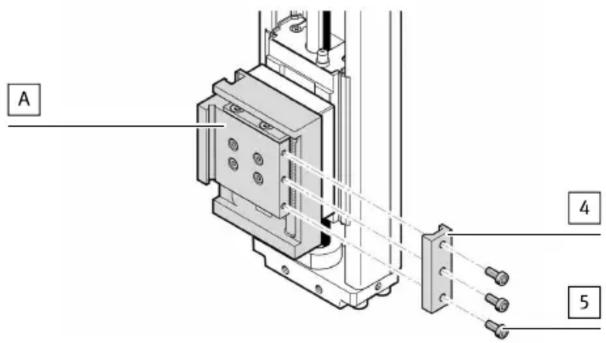

Fixer le rail pour le serrage en queue d'aronde

A 4 5

Fig. 6

- Fixer le rail 4 avec les vis à tête cylindrique 5 sur le chariot (A). Insérer le module préhenseur pivotant dans la fixation

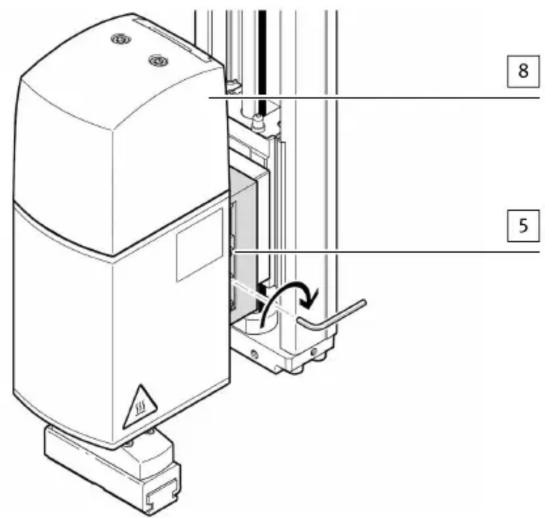

1. Insérer le module préhenseur pivotant 8 dans le serrage en queue d'aronde de la fixation.

2. Serrer les vis à tête cylindrique 5.

5 Taille des vis et couples de serrage

	1	[Nm]	5	[Nm]
EHAM-E20-40-Z M3x8 1,2 ± 20 % M2,5x6 0,6 ± 30 %

Tab. 3 Taille des vis et couples de serrage
