CP-A08-M12-EL-Z - Contrôleur Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur pour systèmes CPI
Modèle	CP-A08-M12-EL-Z
Marque	Festo
Hauteur	Environ 30 mm
Alimentation de puissance	+24 V CC +/-25 %
Consommation logique	35 mA max. à 24 V
Sorties TOR	8 sorties selon CEI 61131 type 2 PNP, 0,5 A par canal
Protection contre les courts-circuits	Oui, électronique, seuil ≥ 1 A, rétablissement automatique non
Diagnostic par LED	LED PS (vert), PL (vert), sorties (jaune), court-circuit (rouge)
Indice de protection	IP65 selon EN60529 (connecteur enfiché)
Température ambiante exploitation	-5...+50 °C
Température ambiante stockage	-20...+70 °C
Humidité relative	95% à 40°C, sans condensation
Compatibilité électromagnétique	Voir déclaration de conformité
Tenue aux vibrations et chocs	Selon CEI/EN 60068 parties 2-6 et 2-27
Montage	Sur rail symétrique ou montage sur panneau
Raccordements	CPI In/Out (M9), alimentation externe (M12), actionneurs (8x M12)
Pièces détachées disponibles	Porte-étiquette réf. 547473 (ASCF-H-E2)
Maintenance	Couper alimentation pneumatique et électrique avant intervention
Sécurité	Installation uniquement par personnel agréé, respecter les valeurs limites

FOIRE AUX QUESTIONS - CP-A08-M12-EL-Z Festo

Comment installer le module CP-A08-M12-EL-Z sur un rail DIN ?

Utilisez les fixations sur rail intégrées avec le kit fourni. Assurez-vous de couper l'alimentation avant l'installation.

Quelle est la signification des LED sur le module ?

LED PS (verte) : communication CPI OK ; PL (verte) : tension sous charge OK ; LED jaunes (0-15) : état des sorties ; LED rouge (submodule et par canal) : court-circuit ou surcharge.

Quel type de câble CP utiliser pour le raccordement ?

Utilisez un câble CP standard (M9 à 5 pôles) pour les connexions CPI In et Out.

Comment réaliser la reconnaissance automatique des branches sur le maître CPI ?

Après montage et mise sous tension, utilisez la touche SAVE ou le micro-interrupteur DIL sur le maître CPI, puis redémarrez-le (Power OFF/ON).

Quelle est la tension d'alimentation de puissance ?

+24 V CC +/-25 % sur le connecteur M12 à 4 pôles (broche 2 : +24V, broche 3 : 0V, broche 4 : FE).

Le module supporte-t-il le montage en parallèle des sorties ?

Oui, jusqu'à 2 sorties peuvent être montées en parallèle.

Comment détecter un court-circuit sur une sortie ?

La LED rouge par canal s'allume. La protection électronique coupe la sortie ; le rétablissement n'est pas automatique, il faut corriger le défaut.

Quel est l'indice de protection du module ?

IP65 selon EN60529 lorsque les connecteurs sont enfichés ou protégés par un capuchon.

Puis-je commander un porte-étiquette de remplacement ?

Oui, la référence est 547473 (type ASCF-H-E2). Il se fixe dans les rainures sur les côtés.

Quelles sont les conditions de température pour le stockage ?

Le module peut être stocké entre -20°C et +70°C avec une humidité relative de 95% à 40°C sans condensation.

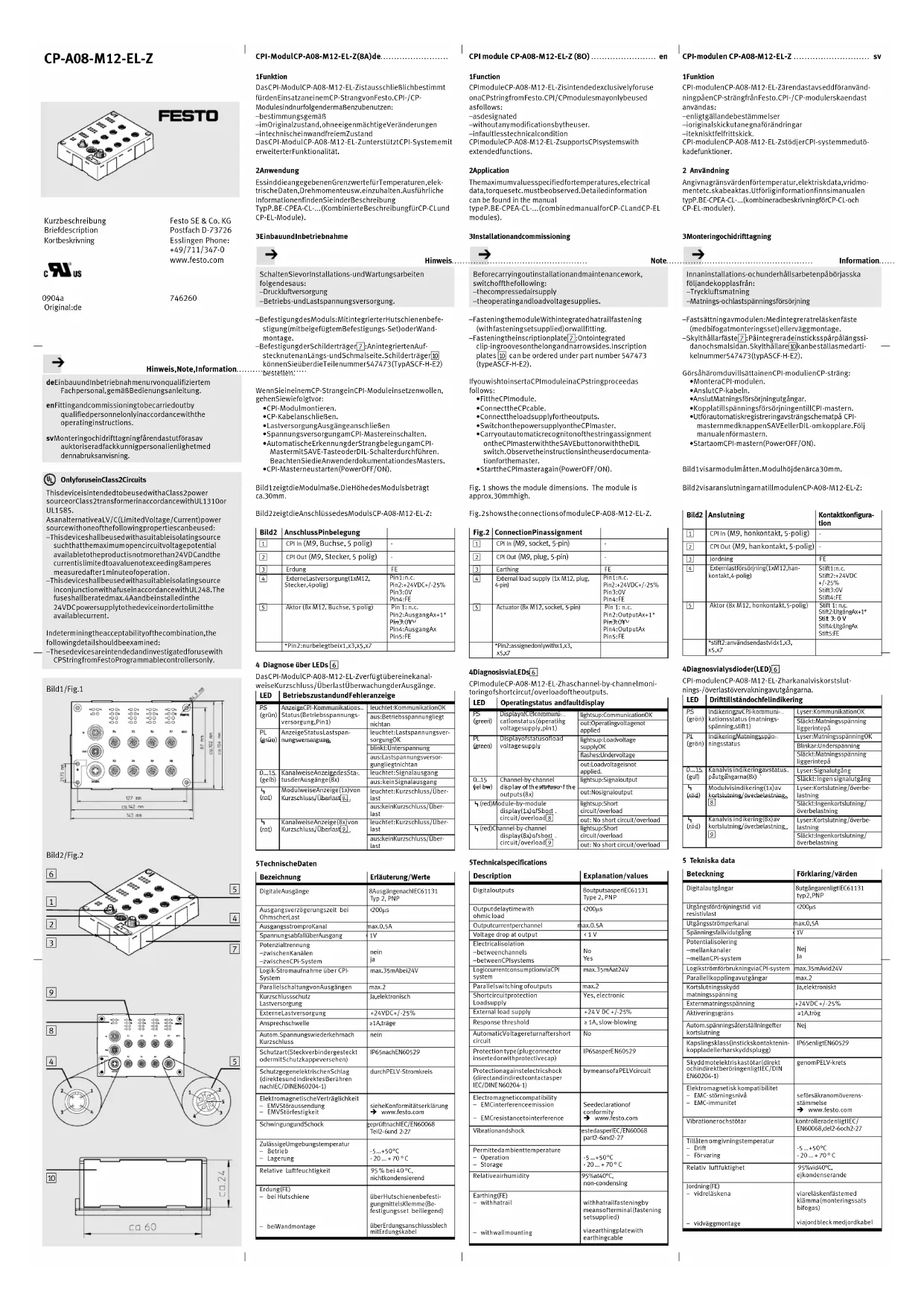

MODE D'EMPLOI CP-A08-M12-EL-Z Festo

frMontageetmiseenserviceuniquementpardu personnelagréé,conformémentauxinstructions d'utilisation.

onformémentàl'usageprévu,

- dans leur état d'origine sans modifications non autorisées, -dans unétattechniqueirréprochable.

LemoduleCPI CP-A08-M12-EL-ZprendenchargelessystèmesCPIdisposantdefonctionsétendues.

2 Application

Respectez toujourslesvaleurslimitesdetempérature,de données électriques, de couples, etc. indiquées. Vous trouverez desinformationscomplètesdansladescription. typeP.BE-CPEA-CL-...(descriptioncomplètepourmodules CP-CLetCP-EL).

3 Montageetmiseenservice

Nota

Avanttouteinterventiond'installationoudemaintenance, coupez :

-l'alimentationpneumatique

-l'alimentationentensiondeserviceetentension sous charge.

-Fixation dumodule: avec fixations sur rail intégrée (avekit defixation fourni) ou montages sur panneau.

- Fixation du porte-étiquette 7: au niveau des rainures emboîtablessur lecôtélongitudinaletsurlecôtétroit. Vous pouvez commander le porte-étiquette 10 à l'aide de la référence547473(typeASCF-H-E2).

Sivous souhaitezinstallerunmoduleCPIsurunebrancheCP, procédezdelafaçon suivante:

• MontezlemoduleCPI.

• Raccordez lecâbleCP.

- Connectez lessortiesalimentationdepuissance.

- Mettez l'alimentationélectriqueauniveaudumaîtreCPI soustension.

- Effectuez unereconnaissanceautomatiquedel'affectationdesbranchessur lemaîtreCPI àl'aidedelatouche SAVEoudumicro-interrupteur DIL.Respectezlanotice d'utilisation dumaître.

• Redémarrez lemaîtreCPI(PowerOFF/ON).

Lafig.1indiquelesdimensions dumodule.Lemoduleaune hauteurd'env.30mm.

Lafig.2indiquelesbranchementsdumodule CP-Å08-M12-EL-Z:

Fig. 2	Branchement	Affectationdes broches
1	CPI In (M9, borne de raccordement,àspôles)	-
2	CPI Out (M9, connecteur mâle, à 5 pôles)	-
3	Mise à la terre	FE (terre fonctionnelle)
4	Alimentation de puissance externe (1x M12, connecteur mâle,à 4 pôles)	Broche1:n.c.Broche2:+24VCC+/-25 %Broche3:0VBroche4:FE(terre fonctionnelle)
5	Actionneur (8x M12, borne de raccordement,àspôles)	Broche1:n.c.Broche2:SortieA×c+1*Broche 3 : 0 VBroche6:SortieAxBroche5:FE(terre fonctionnelle)
	*Broche2:seulementaffectéepoux1,x3,x5,x7

4 Diagnostical'aidedesLED6

LemoduleCPICP-A08-M12-EL-Zdisposed'unesurveillance parcanaldescourts-circuits/surchargesdessorties.

LED | Régimeet affichaged'erreur

PS (vert)	Affichage état de communication CPI(alimentation électrique, broche1)	allumée:communicationOK
		éteinte :absence detension d'alimentation
PL (wert)	Affichage étatalimentation tension sous charge	allumée :Alimentation tensionsouschargeOK
		clignotante : tensionbasse
		éteinte:absenced'alimentationdetension souscharge
0....15 (jaune)	Affichage parcanal del'état. des sorties(8x)	allumée :sortiedesignal
		éteinte : pas de sortie de signal
٤ (kouge)	Affichage submodule (1x) decourt-circuit/, surcharge[5]	allumée: court-circuit/surcharge
		éteinte :aucun court-circuit/aucunesurcharge
٣ (kouge)	Affichage parcanal (8x) de courts/circuits/surcharges[9]	allumée: court-circuit/surcharge
		éteinte :aucun court-circuit/aucunesurcharge

5 Caractéristiquestechniques

Désignation	Explications/valeurs
SortiesTOR	8sortiesselsonCIE61131type2PNP
Durée de temporisation de sortiepouchargeresistive	<200μs
Courant de sortie par canal	0,5 A max.
Chute de tension par sortie	< 1V
Séparation depotentiel—entre canaux—entre systèmes CPI	nonoui
ConsommationlogiqueparsystèmeCPI	35mAmax.à24V
Montageenparalléliedesorties	max.2
Protection contre les courts-circuitsAlimentationdepuissance	oui,électronique
Alimentation de puissance externe	+24 V CC +/-25%
Seuil de réponse	≥ 1A, retardé
Rétablissement autom. de la tensionapréscourt-circuit	non
Indice de protection (connecteur àpousserembrochéouaveccapuchondeprotection)	IP65selonEN60529
Protectioncontréelectrocutions(contactdirectetindirectselonCEI/DINEN60204-1)	paruncircuitélectriqueTBTS
Compatibilité électromagnétique– Emission de perturbations CEM– Immunitéaux perturbations CEM	Voir déclarationndeconfor-mité→ www.festo.com
Tenue aux vibrations et aux chocs	contrôlée selon CIE /EN60068parties2-get2-27
Températureambianteadmissible– Exploitation– Stockage	-5...+50°C-20 ... +70 °C
Humiditérelative	95%à40°C,sanscondensation
Mise à la terre (FE)– pour railsymétrique– pour montagesur panneau	parfixationsrurailaumoyendebornes(kitdefixationfourni)par tôle de borne de terreaveccabledeterre
