CAMI-C - Contrôleur Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur
Marque	Festo
Modèle	CAMI-C
Tension d'alimentation	24 V DC
Courant d'alimentation	Non spécifié
Dimensions (ouverture de montage)	25 mm x 24 mm, épaisseur de la tôle ≤5 mm
Poids	Non spécifié
Connecteurs	Ethernet RJ45, connecteur circulaire 17 pôles, barrette de fixation 11 pôles
Fonctions principales	Raccordement d'un terminal de dialogue CDSA-D3-RV à une commande CPX-E-CEC-M1 via Ethernet, signaux d'arrêt d'urgence et de validation
Montage	Encastrement dans armoire de commande, fixation par écrou avec couple de serrage 5 Nm ±20%
Cavalier de pontage	CAMI-C fourni avec cavalier CAMF-B pour pontage des signaux d'arrêt d'urgence en l'absence de câble
Température de fonctionnement	Non spécifié
Indice de protection	Non spécifié
Entretien	Aucun entretien particulier requis
Documents applicables	Disponibles sur www.festo.com/sp

FOIRE AUX QUESTIONS - CAMI-C Festo

Comment installer le boîtier d'interface CAMI-C ?

Découpez une ouverture de 25 mm x 24 mm dans le corps de l'armoire de commande. Faites passer le connecteur femelle à travers l'ouverture, puis fixez le boîtier avec l'écrou fourni en serrant à 5 Nm ±20%.

Quelle est la tension d'alimentation du CAMI-C ?

Le CAMI-C nécessite une alimentation de 24 V DC sur la broche 1 de la barrette de fixation.

Comment raccorder le terminal de dialogue CDSA-D3-RV ?

Utilisez le câble NEBC-R3Z12G20-KH-...-SBS-RSG17-ET-S1 pour connecter le CDSA-D3-RV au CAMI-C, puis reliez ce dernier à la commande CPX-E-CEC-M1 via Ethernet.

Les signaux d'arrêt d'urgence sont-ils pontés par défaut ?

Oui, si aucun câble n'est raccordé, insérez le cavalier de pontage CAMF-B sur le connecteur femelle pour pontier les signaux d'arrêt d'urgence.

Quelles sont les broches de la barrette de fixation ?

La barrette 11 pôles comprend : broche 1 (24 V DC), 2 (GND_IN), 3-4 (ARRÊT D'URGENCE circuit 2), 5-6 (ARRÊT D'URGENCE circuit 1), 7-8 (Validation circuit 1 +/-), 9-10 (Validation circuit 2 +/-), 11 (non utilisé).

Puis-je utiliser le CAMI-C avec d'autres contrôleurs que CPX-E-CEC-M1 ?

Le CAMI-C est conçu spécifiquement pour un raccordement à une commande CPX-E-CEC-M1. Pour d'autres contrôleurs, consultez la documentation Festo.

Où trouver les documents détaillés du produit ?

Tous les documents applicables (notices, schémas) sont disponibles sur le site www.festo.com/sp.

Quelle est la fonction du cavalier de pontage ?

Le cavalier de pontage CAMF-B permet de contourner les signaux d'arrêt d'urgence lorsqu'aucun câble externe n'est connecté, assurant ainsi la continuité du circuit.

Comment fixer le ruban de maintien du cavalier ?

Fixez le ruban de maintien (repère E) sur le corps de l'armoire avec une vis M3 après avoir monté le boîtier et le cavalier.

Quelles sont les consignes de sécurité à respecter ?

Ne montez le produit que sur des composants en état sûr. Respectez les instructions de la notice et les normes en vigueur pour les circuits d'arrêt d'urgence.

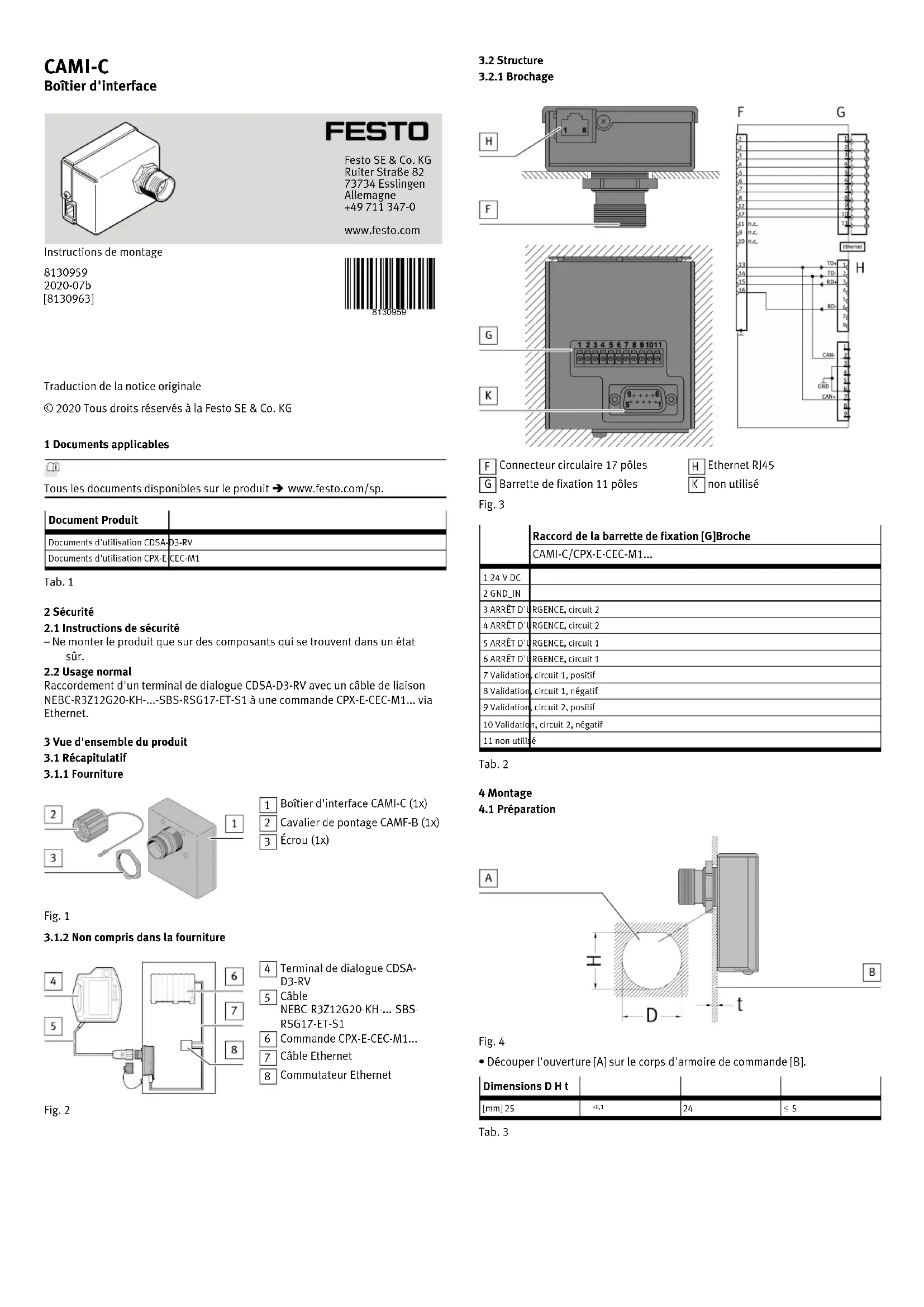

MODE D'EMPLOI CAMI-C Festo

Instructions de montage

8130959

2020-07b

[8130963]

Traduction de la notice originale

© 2020 Tous droits réservés à la Festo SE & Co. KG

1 Documents applicables
i
Tous les documents disponibles sur le produit → www.festo.com/sp.

Document Produit
Documents d'utilisation CDSA-D3-RV
Documents d'utilisation CPX-ECEC-M1

Tab. 1

2 Sécurité

2.1 Instructions de sécurité

– Ne monter le produit que sur des composants qui se trouvent dans un état sûr.

2.2 Usage normal

Raccordement d'un terminal de dialogue CDSA-D3-RV avec un câble de liaison NEBC-R3Z12G20-KH-...-SBS-RSG17-ET-S1 à une commande CPX-E-CEC-M1... via Ethernet.

3 Vue d'ensemble du produit

3.1 Récapitulatif

3.1.1 Fourniture

1 Boîtier d'interface CAMI-C (1x)
2 Cavalier de pontage CAMF-B (1x)
3 Écrou (1x)

Fig. 1

3.1.2 Non compris dans la fourniture

4 5 6 7 8

4 Terminal de dialogue CDSA-D3-RV
5 Câble NEBC-R3Z12G20-KH-...-SBS- RSG17-ET-S1
6 Commande CPX-E-CEC-M1...
7 Câble Ethernet
8 Commutateur Ethernet

Fig. 2

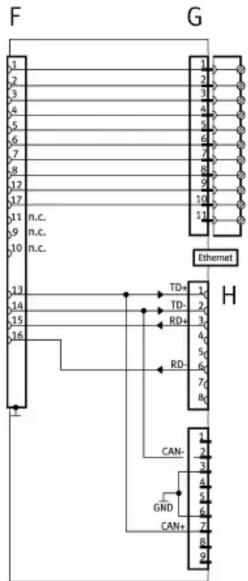

3.2 Structure

3.2.1 Brochage

H 1 8 F

F G 1 2 3 4 5 6 7 8 9 10 11 n.c. n.c. n.c. Ethernet H TD+ TD- RD+ RD- CAN- GND CAN+ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

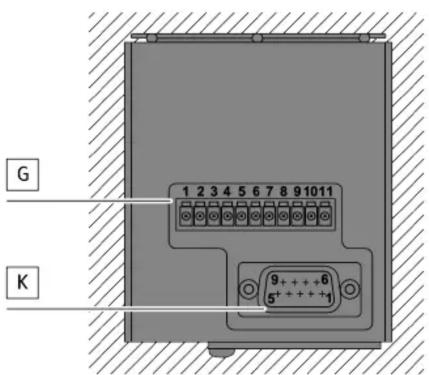

G K 1 2 3 4 5 6 7 8 9 10 11 9+ + + + 6 5+ + + + + -

F Connecteur circulaire 17 pôles
G Barrette de fixation 11 pôles

H Ethernet RJ45
K non utilisé

Fig. 3

	Raccord de la barrette de fixation [G]Broche
	CAMI-C/CPX-E-CEC-M1...
1 24 V DC
2 GND_IN
3 ARRÊT D'URGENCE, circuit 2
4 ARRÊT D'URGENCE, circuit 2
5 ARRÊT D'URGENCE, circuit 1
6 ARRÊT D'URGENCE, circuit 1
7 Validation, circuit 1, positif
8 Validation, circuit 1, négatif
9 Validation, circuit 2, positif
10 Validation, circuit 2, négatif
11 non utilisé

Tab. 2

4 Montage

4.1 Préparation

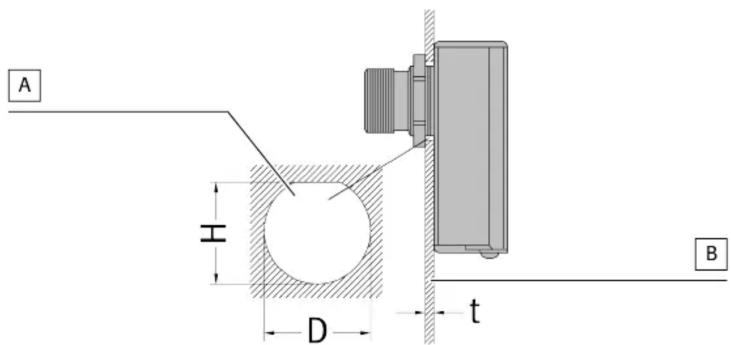

A H D t B

Fig. 4

• Découper l'ouverture [A] sur le corps d'armoire de commande [B].

Dimensions D H t
[mm] 25	+0,1	24	≤ 5

Tab. 3

4.2 Montage

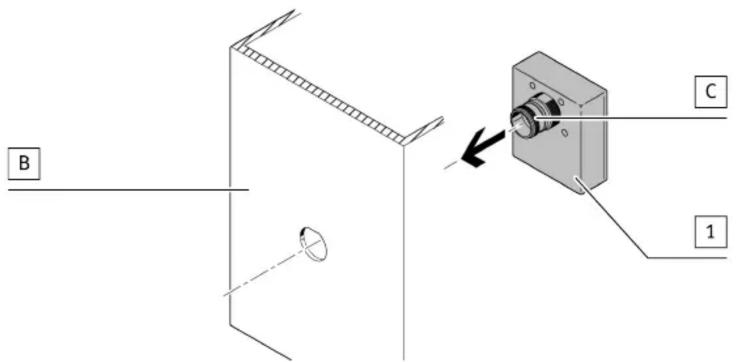

B C 1

Fig. 5

1. Faire passer le connecteur femelle [C] à travers l'ouverture dans le corps d'armoire de commande [B].

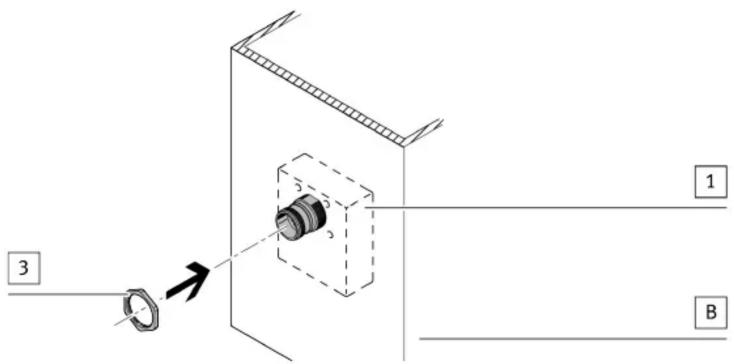

3 1 B

Fig. 6

1. Fixer le boîtier d'interface 1 avec l'écrou 3. Couple de serrage : 5 Nm ± 20 %

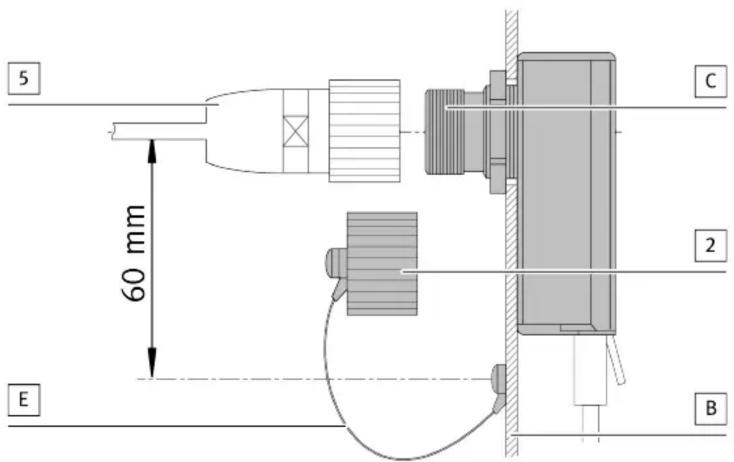

5 60 mm C 2 E B

Fig. 7
3. Fixez le ruban de maintien [E] du cavalier de pontage 2 sur le corps d'armoire de commande [B] avec une vis M3.

Si aucun câble n'est raccordé :

1. Enfoncer le cavalier de pontage 2 sur le connecteur femelle [C].
2. Serrer le cavalier de pontage 2.

Les signaux d'ARRÊT D'URGENCE sont pontés.
