CMCB-D1-CC-S0 - Contrôleur Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur pour potence porte-outils pneumatique
Marque	Festo
Modèle	CMCB-D1-CC-S0
Dimensions approximatives (L x l x h)	100 x 50 x 80 mm
Poids approximatif	0,5 kg
Alimentation électrique	24 V CC (via câbles prémontés)
Entrées numériques	Jusqu'à 8
Sorties numériques	Jusqu'à 8
Fonctions principales	Commande et surveillance de la potence porte-outils pneumatique YHBP
Protection IP	Maintenue avec montage conforme (supports muraux)
Conditions ambiantes	Usage intérieur, respecter les marquages sur le produit
Entretien et nettoyage	Contrôle de fonctionnement quotidien recommandé ; maintenance des composants selon documentation
Sécurité	Couper l'alimentation avant montage/installation/maintenance ; respecter les consignes ESD ; protéger le réseau contre tout accès non autorisé
Pièces détachées et réparabilité	Pièces de rechange et accessoires disponibles via catalogue Festo ; réparations par le service Festo
Informations générales	Notice d'utilisation incluse ; documents supplémentaires sur www.festo.com/sp

FOIRE AUX QUESTIONS - CMCB-D1-CC-S0 Festo

Comment monter le contrôleur CMCB-D1-CC-S0 ?

Le montage peut se faire par vis ou supports de fixation muraux. Retirez les bouchons en plastique des trous et sélectionnez les vis adaptées à votre fixation. Pour le montage mural, suivez les instructions de montage fournies.

Quel type d'alimentation électrique est nécessaire ?

L'alimentation est en 24 V CC. Tous les câbles de liaison sont prémontés en usine. Respectez le fusible de puissance sur site lors du raccordement.

Combien d'entrées et sorties numériques puis-je connecter ?

Vous pouvez raccorder jusqu'à 8 entrées et 8 sorties numériques à l'aide des câbles prémontés, conformément au schéma de circuit fourni.

Le contrôleur est-il protégé contre les poussières et l'eau ?

Le degré de protection IP est maintenu si le montage est effectué correctement. Avec des supports muraux, l'IP n'est pas affecté. Pour un montage par vis, des mesures supplémentaires peuvent être nécessaires.

Quelles sont les consignes de sécurité à respecter ?

Avant toute intervention, coupez l'alimentation et protégez contre la remise en circuit. Manipulez les composants avec précautions contre les décharges électrostatiques. Protégez le réseau contre tout accès non autorisé.

Comment effectuer la maintenance du contrôleur ?

Un contrôle de fonctionnement quotidien est recommandé. Suivez la documentation des composants montés pour les opérations de maintenance spécifiques. Pour les réparations, contactez le service Festo.

Où trouver les pièces de rechange et accessoires ?

Les pièces de rechange et accessoires sont disponibles via le catalogue en ligne Festo : www.festo.com/catalogue et www.festo.com/spareparts.

Puis-je modifier ou transformer le contrôleur ?

Les transformations du système de commande ne sont pas autorisées. Utilisez le produit uniquement dans son état d'origine et sans modifications non autorisées.

Comment mettre au rebut l'appareil en fin de vie ?

Recyclez l'emballage et le produit conformément aux réglementations légales applicables. Plus d'informations sur www.festo.com/sp.

Où télécharger la notice complète et les schémas ?

La notice et les documents supplémentaires (schéma de circuit, fiche technique) sont disponibles sur www.festo.com/sp. Vous pouvez aussi les télécharger gratuitement sur notre site notice-facile.com.

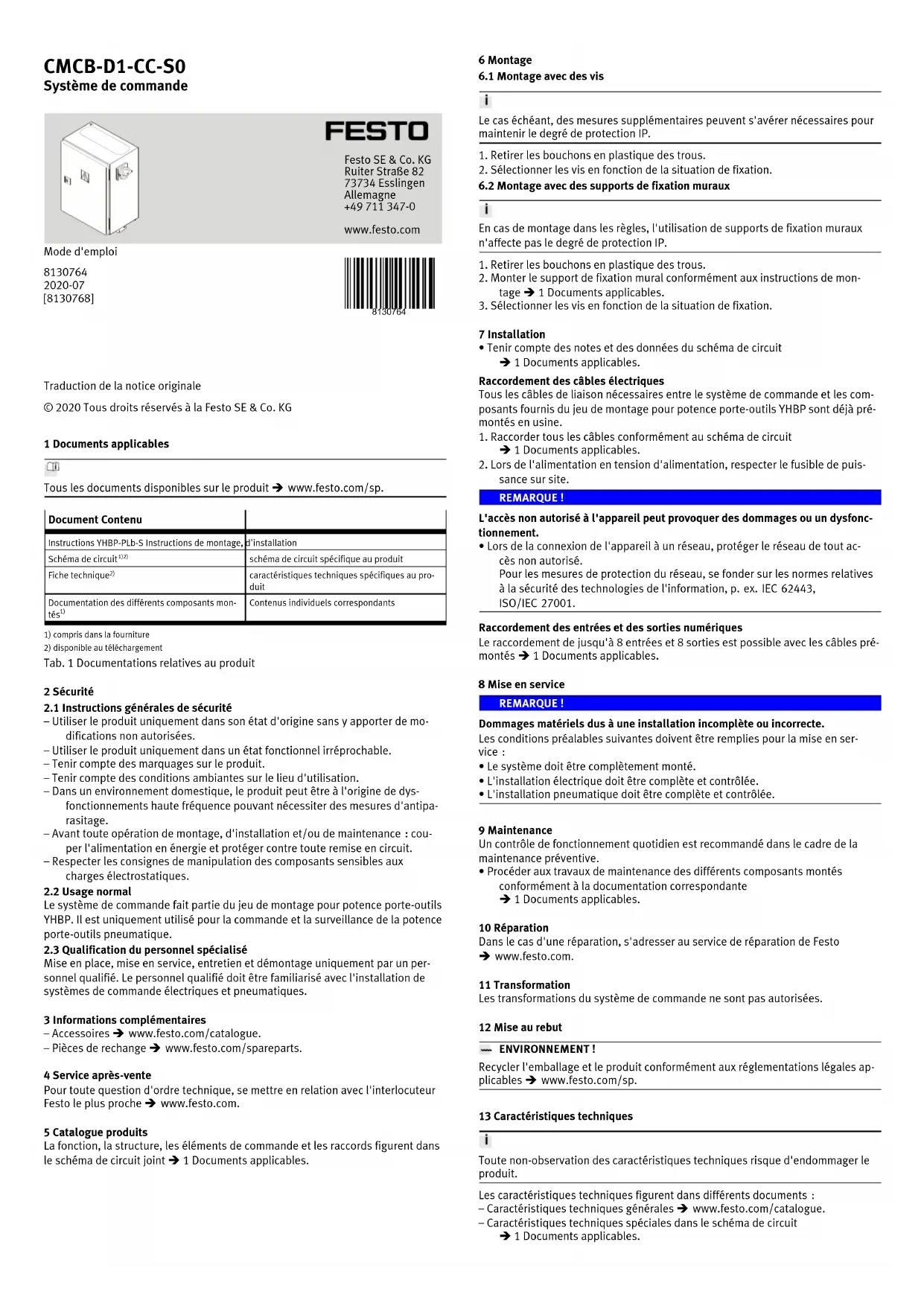

MODE D'EMPLOI CMCB-D1-CC-S0 Festo

Traduction de la notice originale

© 2020 Tous droits réservés à la Festo SE & Co. KG

Tous les documents disponibles sur le produit → www.festo.com/sp.

Document Contenu
Instructions YHBP-PLb-S Instructions de montage,	d'installation
Schéma de circuit ^1)2)	schéma de circuit spécifique au produit
Fiche technique ^2)	caractéristiques techniques spécifiques au produit
Documentation des différents composants montés ^1)	Contenus individuels correspondants

1) compris dans la fourniture

2) disponible au téléchargement

Tab. 1 Documentations relatives au produit

2 Sécurité

2.1 Instructions générales de sécurité

– Utiliser le produit uniquement dans son état d'origine sans y apporter de modifications non autorisées.
- Utiliser le produit uniquement dans un état fonctionnel irréprochable.
- Tenir compte des marquages sur le produit.
- Tenir compte des conditions ambiantes sur le lieu d'utilisation.
- Dans un environnement domestique, le produit peut être à l'origine de dysfonctionnements haute fréquence pouvant nécessiter des mesures d'antiparasitage.
- Avant toute opération de montage, d'installation et/ou de maintenance : couper l'alimentation en énergie et protéger contre toute remise en circuit.
– Respecter les consignes de manipulation des composants sensibles aux charges électrostatiques.

2.2 Usage normal

Le système de commande fait partie du jeu de montage pour potence porte-outils YHBP. Il est uniquement utilisé pour la commande et la surveillance de la potence porte-outils pneumatique.

2.3 Qualification du personnel spécialisé

Mise en place, mise en service, entretien et démontage uniquement par un personnel qualifié. Le personnel qualifié doit être familiarisé avec l'installation de systèmes de commande électriques et pneumatiques.

3 Informations complémentaires

• Accessoires → www.festo.com/catalogue.
• Pièces de rechange → www.festo.com/spareparts.

4 Service après-vente

Pour toute question d'ordre technique, se mettre en relation avec l'interlocuteur Festo le plus proche → www.festo.com.

5 Catalogue produits

La fonction, la structure, les éléments de commande et les raccords figurent dans le schéma de circuit joint → 1 Documents applicables.

6 Montage

6.1 Montage avec des vis

i

Le cas échéant, des mesures supplémentaires peuvent s'avérer nécessaires pour maintenir le degré de protection IP.

1. Retirer les bouchons en plastique des trous.
2. Sélectionner les vis en fonction de la situation de fixation.

6.2 Montage avec des supports de fixation muraux

i

En cas de montage dans les règles, l'utilisation de supports de fixation muraux n'affecte pas le degré de protection IP.

1. Retirer les bouchons en plastique des trous.
2. Monter le support de fixation mural conformément aux instructions de montage → 1 Documents applicables.
3. Sélectionner les vis en fonction de la situation de fixation.

7 Installation

- Tenir compte des notes et des données du schéma de circuit

Raccordement des câbles électriques

Tous les câbles de liaison nécessaires entre le système de commande et les composants fournis du jeu de montage pour potence porte-outils YHBP sont déjà prémontés en usine.

1. Raccorder tous les câbles conformément au schéma de circuit
   → 1 Documents applicables.
2. Lors de l'alimentation en tension d'alimentation, respecter le fusible de puissance sur site.

REMARQUE!

L'accès non autorisé à l'appareil peut provoquer des dommages ou un dysfonctionnement.

- Lors de la connexion de l'appareil à un réseau, protéger le réseau de tout accès non autorisé.

Pour les mesures de protection du réseau, se fonder sur les normes relatives à la sécurité des technologies de l'information, p. ex. IEC 62443, ISO/IEC 27001.

Raccordement des entrées et des sorties numériques

Le raccordement de jusqu'à 8 entrées et 8 sorties est possible avec les câbles prémontés → 1 Documents applicables.

8 Mise en service

REMARQUE!

Dommages matériels dus à une installation incomplète ou incorrecte.

Les conditions préalables suivantes doivent être remplies pour la mise en service :

• Le système doit être complètement monté.
• L'installation électrique doit être complète et contrôlée.
• L'installation pneumatique doit être complète et contrôlée.

9 Maintenance

Un contrôle de fonctionnement quotidien est recommandé dans le cadre de la maintenance préventive.

- Procéder aux travaux de maintenance des différents composants montés conformément à la documentation correspondante

Dans le cas d'une réparation, s'adresser au service de réparation de Festo

→ www.festo.com.

11 Transformation

Les transformations du système de commande ne sont pas autorisées.

12 Mise au rebut

ENVIRONNEMENT!

Recycler l'emballage et le produit conformément aux réglementations légales applicables → www.festo.com/sp.

13 Caractéristiques techniques

i

Toute non-observation des caractéristiques techniques risque d'endommager le produit.

Les caractéristiques techniques figurent dans différents documents :

– Caractéristiques techniques générales → www.festo.com/catalogue.

– Caractéristiques techniques spéciales dans le schéma de circuit
