Precision 3490 - Ordinateur portable DELL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Processeur Intel Core i7, RAM 16 Go, SSD 512 Go, écran 15,6" Full HD
Utilisation	Idéal pour les professionnels, le design graphique, l'ingénierie et le traitement de données lourdes
Maintenance et réparation	Accès facile aux composants internes pour mise à niveau de la RAM et du stockage
Sécurité	Lecteur d'empreintes digitales, TPM 2.0, options de sécurité avancées
Informations générales	Poids léger, autonomie de batterie jusqu'à 10 heures, garantie de 3 ans

FOIRE AUX QUESTIONS - Precision 3490 DELL

Comment puis-je réinitialiser mon DELL Precision 3490 ?

Pour réinitialiser votre DELL Precision 3490, allez dans les paramètres, sélectionnez 'Mise à jour et sécurité', puis 'Récupération'. Cliquez sur 'Réinitialiser ce PC' et suivez les instructions à l'écran.

Que faire si mon DELL Precision 3490 ne s'allume pas ?

Vérifiez si le chargeur est bien connecté et si la LED d'alimentation s'allume. Essayez de maintenir le bouton d'alimentation enfoncé pendant 10 secondes pour forcer un redémarrage.

Comment mettre à jour les pilotes de mon DELL Precision 3490 ?

Visitez le site Web de Dell et accédez à la section 'Support'. Entrez le modèle de votre ordinateur pour trouver les derniers pilotes. Téléchargez et installez les mises à jour nécessaires.

Mon DELL Precision 3490 est lent, que puis-je faire ?

Pour améliorer les performances, essayez de désinstaller les programmes inutiles, de vérifier l'utilisation de la mémoire via le gestionnaire des tâches et de faire un nettoyage de disque.

Comment connecter un moniteur externe à mon DELL Precision 3490 ?

Utilisez le port HDMI ou USB-C de votre DELL Precision 3490. Connectez le moniteur, puis faites un clic droit sur le bureau et sélectionnez 'Paramètres d'affichage' pour configurer l'affichage.

Que faire si le clavier de mon DELL Precision 3490 ne fonctionne pas ?

Vérifiez si le clavier est désactivé dans les paramètres de périphériques. Si le problème persiste, essayez de redémarrer l'ordinateur ou de mettre à jour les pilotes.

Comment prolonger la durée de vie de la batterie de mon DELL Precision 3490 ?

Pour prolonger la durée de vie de la batterie, réduisez la luminosité de l'écran, fermez les applications inutilisées et activez le mode économie d'énergie dans les paramètres.

Comment rétablir le son sur mon DELL Precision 3490 ?

Vérifiez que le volume n'est pas coupé. Accédez aux paramètres de son pour vous assurer que le bon périphérique de sortie est sélectionné. Si le problème persiste, mettez à jour les pilotes audio.

Comment effectuer une sauvegarde de mes données sur DELL Precision 3490 ?

Utilisez l'outil de sauvegarde intégré dans Windows. Allez dans 'Paramètres', puis 'Mise à jour et sécurité', et sélectionnez 'Sauvegarde' pour configurer vos options de sauvegarde.

Mon DELL Precision 3490 surchauffe, que faire ?

Assurez-vous que les ventilateurs ne sont pas obstrués. Utilisez un support de refroidissement et vérifiez les paramètres de gestion de l'alimentation pour éviter une utilisation excessive du processeur.

MODE D'EMPLOI Precision 3490 DELL

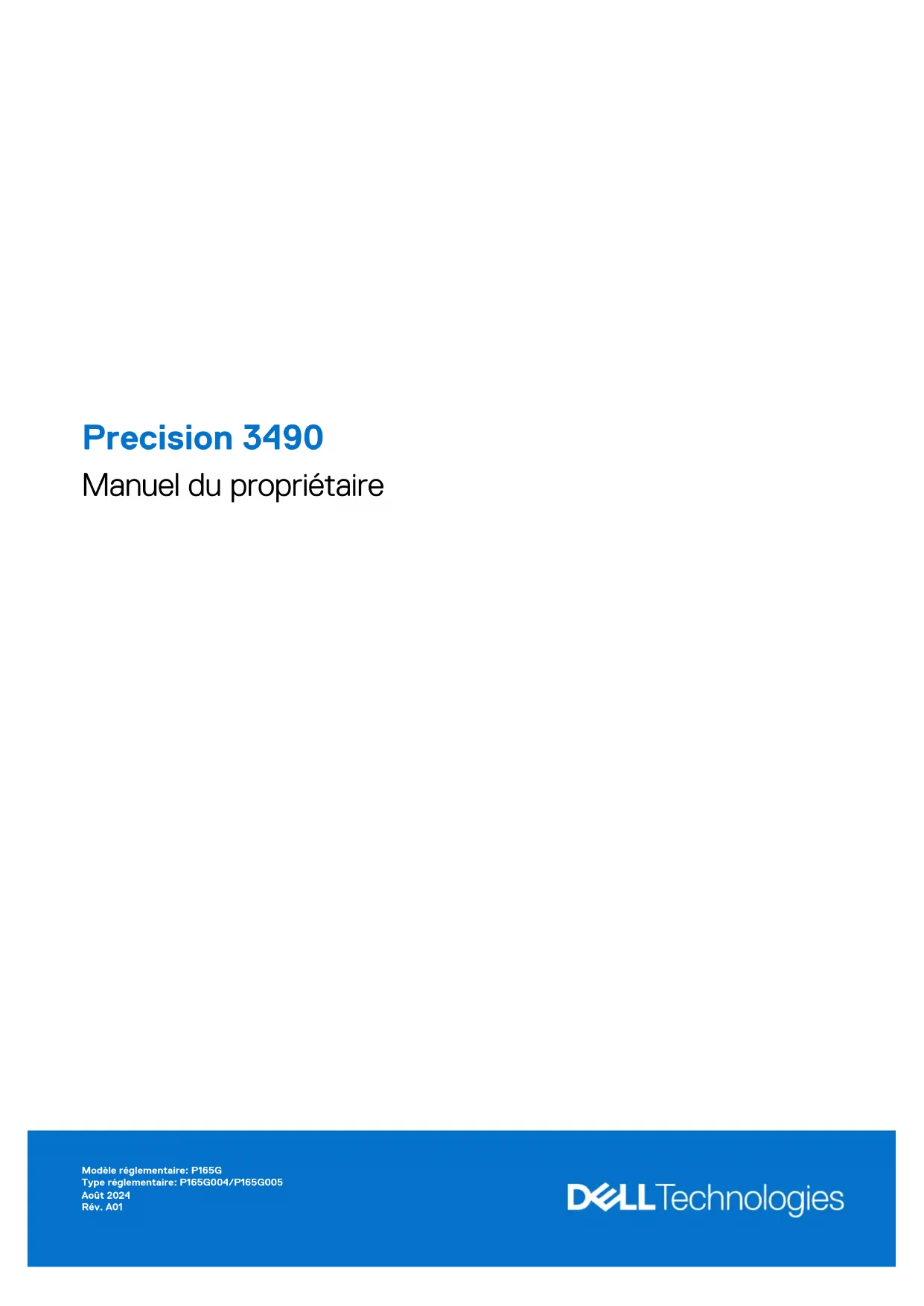

Precision3490 Manuel du propriétaire Modèle réglementaire: P165G Type réglementaire: P165G004/P165G005 Août 2024 Rév. A01Remarques, précautions et avertissements REMARQUE : Une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre produit. PRÉCAUTION : ATTENTION vous avertit d’un risque de dommage matériel ou de perte de données et vous indique comment éviter le problème.

AVERTISSEMENT : Un AVERTISSEMENT signale un risque d’endommagement du matériel, de blessure corporelle, voire

• de décès. ©2024 DellInc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques sont des marques de DellInc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.Chapitre 1: Configurez votre ordinateur Precision3490 p. 7
• Chapitre 2: Vues de l’ordinateur Precision3490 p. 9
• Droite p. 9
• Gauche p. 9
• Haut p. 11
• Avant p. 12
• Dessous p. 13
• Étiquette de service p. 13
• Voyant d’état et de niveau de charge de la batterie p. 14
• Chapitre 3: Caractéristiques de l’ordinateur Precision3490 p. 15
• Dimensions et poids p. 15
• Processeur p. 15
• Chipset p. 17
• Système d’exploitation p. 18
• Mémoire p. 18
• Ports et logements externes p. 18
• Logements internes p. 19
• Ethernet p. 19
• Module sans fil p. 19
• Module WWAN p. 20
• Audio p. 21
• Stockage p. 22
• Clavier p. 22
• Touches de fonction de clavier p. 23
• Caméra p. 25
• Pavé tactile p. 25
• Adaptateur secteur p. 26
• Configuration requise pour l’adaptateur secteur (pour les ordinateurs livrés avec une batterie à 3cellules de 42Wh) p. 26
• Configuration requise pour l’adaptateur secteur (pour les ordinateurs livrés avec une batterie 3cellules de 54Wh et une carte graphique intégrée) p. 27
• Configuration requise pour l’adaptateur secteur (pour les ordinateurs livrés avec une batterie 3cellules de 54Wh et une carte graphique séparée) p. 28
• Batterie p. 28
• Écran p. 30
• Lecteur d’empreintes digitales (en option) p. 31
• Capteur p. 31
• Processeur graphique - intégré p. 32
• Processeur graphique - séparé p. 32
• Prise en charge d’affichage externe p. 32
• Sécurité du matériel p. 32
• Lecteur de carte à puce p. 33
• Lecteur de carte à puce sans contact p. 33
• Table des matières Table des matières 3Lecteur de carte à puce avec contact p. 37
• Environnement de stockage et de fonctionnement p. 37
• Stratégie de supportDell p. 38
• ComfortViewPlus p. 38
• Utilisation de l’obturateur de confidentialité p. 38
• DellOptimizer p. 39
• Chapitre 4: Intervention à l’intérieur de votre ordinateur p. 40
• Consignes de sécurité p. 40
• Avant d’intervenir à l’intérieur de votre ordinateur p. 40
• Instructions relatives à la sécurité p. 41
• Protection contre les décharges électrostatiques p. 42
• Kit d’entretien sur le terrain contre les décharges électrostatiques p. 42
• Transport des composants sensibles p. 43
• Après une intervention à l’intérieur de votre ordinateur p. 43
• BitLocker p. 44
• Outils recommandés p. 44
• Liste des vis p. 44
• Principaux composants de l’ordinateur Precision3490 p. 45

Chapitre 5: Retrait et installation de composants remplaçables par le client (CRU)............................ 48

• Plateau de carte SIM p. 48
• Retrait du plateau de carteSIM p. 48
• Installation du plateau de la carte SIM p. 49
• Cache de fond p. 50
• Retrait du cache de fond p. 50
• Installation du cache de fond p. 52
• Module de mémoire p. 54
• Retrait du module de mémoire p. 54
• Installation du module de mémoire p. 54
• DisqueSSD p. 55
• Retrait du disqueSSD M.22230 p. 55
• Installation du disqueSSD M.22230 p. 56
• Carte sans fil p. 57
• Retrait de la carte sans fil p. 57
• Installation de la carte sans fil p. 58
• CarteWWAN (Wireless Wide Area Network) p. 60
• Retrait de la carteWWAN p. 60
• Installation de la carte WWAN p. 62
• Ventilateur p. 65
• Retrait du ventilateur p. 65
• Installation du ventilateur p. 66

Chapitre 6: Retrait et installation des unités remplaçables sur site (FRU).......................................... 68

Table des matièresConfigurez votre ordinateur Precision3490 À propos de cette tâche REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. Étapes

1. Branchez l’adaptateur secteur et appuyez sur le bouton d’alimentation.

Figure 1. Branchez l’adaptateur secteur (AC) et appuyez sur le bouton d’alimentation REMARQUE : La batterie peut passer en mode d’économie d’énergie pendant l’expédition afin de préserver sa charge. Assurez- vous que l’adaptateur secteur est branché sur l’ordinateur lorsque vous le mettez sous tension pour la première fois.

2. Terminez la configuration du système d’exploitation.

Pour Ubuntu: Suivez les instructions qui s’affichent à l’écran pour terminer la configuration. Pour plus d’informations concernant l’installation et la configuration d’Ubuntu, effectuez une recherche dans la base de connaissances sur le site de support Dell. Pour Windows: Suivez les instructions qui s’affichent à l’écran pour terminer la configuration. Lors de la configuration,DellTechnologies recommande les étapes suivantes: ● Connectez-vous à un réseau pour obtenir les mises à jourWindows. REMARQUE : Si vous vous connectez à un réseau sans fil sécurisé, saisissez le mot de passe d’accès au réseau sans fil lorsque vous y êtes invité. ● Si vous êtes connecté à Internet, connectez-vous avec un compte Microsoft ou créez-en un.

3. Repérez et utilisez les applicationsDell depuis le menu Démarrer de Windows (recommandé).

Configurez votre ordinateur Precision3490 7Tableau 1. Localisez les applications Dell Ressources Description Dell Product Registration Enregistrez votre ordinateur auprès deDell. Dell Help & Support Accédez à l’aide et au support pour votre ordinateur. SupportAssist SupportAssist est la technologie intelligente qui permet à l’ordinateur de fonctionner au mieux en optimisant les paramètres, en détectant les problèmes, en supprimant les virus et en vous avertissant quand vous devez effectuer des mises à jour de l’ordinateur. SupportAssist vérifie proactivement l’état de fonctionnement du matériel et des logiciels de l’ordinateur. Lorsqu’un problème est détecté, les informations sur l’état du système nécessaires sont envoyées àDell pour commencer le dépannage. SupportAssist est préinstallé sur la plupart des appareilsDell exécutant le système d’exploitation Windows. Pour plus d’informations, voir les manuels d’utilisation de SupportAssist for Business PCs sur le site de support Dell. REMARQUE : Dans SupportAssist, cliquez sur la date d’expiration de la garantie pour renouveler ou mettre à niveau votre garantie. Dell Update Mettez à jour votre ordinateur avec les correctifs critiques et les pilotes de périphériques les plus récents, dès qu’ils sont disponibles. Pour plus d’informations sur l’utilisation de Dell Update, voir les guides produit et les documents de licence tiers sur le site de support Dell. Dell Digital Delivery Téléchargez des applications logicielles, achetées mais non pré-installées sur votre ordinateur. Pour plus d’informations concernant Dell Digital Delivery et son utilisation, voir l’article de la base de connaissances sur

site de support Dell. 8 Configurez votre ordinateur Precision3490Vues de l’ordinateur Precision3490 Droite Figure 2. Vue de droite

1. Prise jack audio universelle

Permet de connecter des écouteurs ou un casque (combiné écouteurs/microphone).

2. Port USB3.2 Gen1 avec PowerShare

Connectez des appareils tels que des appareils de stockage externe et des imprimantes. Bénéficiez de vitesses de transfert de données allant jusqu’à 5Gbit/s. PowerShare permet de charger les appareils USB même lorsque l’ordinateur est éteint. REMARQUE : Si votre ordinateur est hors tension ou en veille prolongée, vous devez brancher l’adaptateur secteur pour charger vos appareils à l’aide du port PowerShare. Vous devez activer cette fonctionnalité dans le programme de configuration du BIOS. REMARQUE : Certains appareilsUSB peuvent ne pas se charger lorsque l’ordinateur est éteint ou en état de veille. Dans ce cas, allumez l’ordinateur pour charger l’appareil.

3. Port TMDS HDMI2.1

Connectez un téléviseur, un écran externe ou un autre périphérique avec un port d’entrée HDMI. Fournit une sortie vidéo et audio.

4. Logement pour câble de sécurité (en forme de biseau)

Permet d’attacher un câble de sécurité pour empêcher les déplacements non autorisés de votre ordinateur. Gauche Figure 3. Vue de gauche

Vues de l’ordinateur Precision3490 91. Port réseau Permet de connecter un câble Ethernet (RJ45) d’un routeur ou d’un modem haut débit pour accéder au réseau ou à Internet, avec un taux de transfert de 10/100/1000Mbit/s.

Connectez des appareils tels que des appareils de stockage externe et des imprimantes. Bénéficiez de vitesses de transfert de données allant jusqu’à 5Gbit/s.

3. Thunderbolt4.0 avec DisplayPort mode alternatif/USB-C/USB4/PowerDelivery

Prend en charge les ports USB4, DisplayPort2.1 et Thunderbolt4, et vous permet aussi de vous connecter à un écran externe à l’aide d’une carte vidéo. Fournit des débits de transfert de données allant jusqu’à 40Gbit/s pour les ports USB4 et Thunderbolt4. REMARQUE : Vous pouvez connecter une station d’accueilDellaux ports Thunderbolt4. Pour plus d’informations, effectuez une recherche dans la base de connaissances sur le site de support Dell. REMARQUE : Un adaptateur USB-C pour DisplayPort (vendu séparément) est obligatoire pour connecter un appareil DisplayPort. REMARQUE : Le port Thunderbolt4.0 prend en charge PowerDelivery, qui permet une alimentation bidirectionnelle entre les appareils. REMARQUE : USB4 présente une compatibilité descendante avec USB3.2, USB2.0 et Thunderbolt3. REMARQUE : Thunderbolt4 prend en charge deuxécrans 4K ou unécran 8K.

4. Thunderbolt4.0 avec DisplayPort mode alternatif/USB-C/USB4/PowerDelivery

Prend en charge les ports USB4, DisplayPort2.1 et Thunderbolt4, et vous permet aussi de vous connecter à un écran externe à l’aide d’une carte vidéo. Fournit des débits de transfert de données allant jusqu’à 40Gbit/s pour les ports USB4 et Thunderbolt4. REMARQUE : Vous pouvez connecter une station d’accueilDellaux ports Thunderbolt4. Pour plus d’informations, effectuez une recherche dans la base de connaissances sur le site de support Dell. REMARQUE : Un adaptateur USB-C pour DisplayPort (vendu séparément) est obligatoire pour connecter un appareil DisplayPort. REMARQUE : Le port Thunderbolt4.0 prend en charge PowerDelivery, qui permet une alimentation bidirectionnelle entre les appareils. REMARQUE : USB4 présente une compatibilité descendante avec USB3.2, USB2.0 et Thunderbolt3. REMARQUE : Thunderbolt4 prend en charge deuxécrans 4K ou unécran 8K.

5. Voyant d’état de la batterie et de l’alimentation

Indique l’état de l’alimentation et de la batterie de l’ordinateur. Blanc fixe: l’adaptateur secteur est connecté et la batterie est en train de se recharger. Orange fixe: le niveau de charge de la batterie est faible ou critique. Éteint: la batterie est complètement chargée. REMARQUE : Sur certains ordinateurs, le voyant d’état de la batterie et de l’alimentation est également utilisé pour les diagnostics. Pour plus d’informations, voir la section Dépannage.

6. Logement nano-SIM (en option)

Insérez une carte nano-SIM pour vous connecter à un réseau haut débit mobile.

Vues de l’ordinateur Precision34907. Logement pour lecteur de carte à puce (en option) L’utilisation d’une carte à puce permet l’authentification au sein des réseaux d’entreprise. Haut Figure 4. Première vue

Pour déplacer le pointeur de la souris, faites glisser le doigt sur le pavé tactile. Tapez pour simuler un clic gauche et tapez avec deux doigts pour simuler un clic droit.

2. Lecteur de carte à puce sans contact ou NFC (en option)

Fournit un accès sans contact aux cartes dans les réseaux d’entreprise.

3. Bouton d’alimentation avec lecteur d’empreintes digitales (en option)

Appuyez sur ce bouton pour allumer l’ordinateur s’il est éteint, en veille ou en veille prolongée. Lorsque l’ordinateur est allumé, appuyez sur le bouton d’alimentation pour le faire passer en mode veille; appuyez sur le bouton d’alimentation et maintenez-le enfoncé pendant 10secondes pour le forcer à s’éteindre. Si le bouton d’alimentation est doté d’un lecteur d’empreintes digitales, placez fermement votre doigt sur le bouton d’alimentation pour vous connecter. REMARQUE : Vous pouvez personnaliser le comportement du bouton d’alimentation dans Windows. Vues de l’ordinateur Precision3490 11Avant Figure 5. Vue avant

1. Microphone gauche

Fournit une entrée audio numérique pour l’enregistrement audio et les appels vocaux.

2. Émetteur infrarouge (en option)

Émet des rayons infrarouges, permettant à la webcam infrarouge de percevoir et suivre les mouvements.

3. Webcam infrarouge (en option)

Renforce la sécurité en cas de couplage avec WindowsHello pour l’authentification par reconnaissance faciale.

4. Obturateur de la caméra

Faites glisser l’obturateur de confidentialité vers la gauche pour accéder à l’objectif de la webcam.

Permet d’organiser des visioconférences, de prendre des photos et d’enregistrer des vidéos.

6. Voyant d’état de la webcam

S’allume lorsque la webcam est en cours d’utilisation.

7. Capteur d’éclairage ambiant (en option)

Le capteur détecte la lumière ambiante et ajuste automatiquement la luminosité de l’écran.

Fournit une entrée audio numérique pour l’enregistrement audio et les appels vocaux.

Vues de l’ordinateur Precision3490Dessous Figure 6. Vue du dessous

1. Haut-parleur gauche

Fournit une sortie audio.

2. Haut-parleur droit

Fournit une sortie audio.

3. Étiquette de service

L’étiquette de service est un identifiant alphanumérique unique qui permet aux techniciens de maintenance Dell d’identifier les composants matériels de votre ordinateur et d’accéder aux informations de garantie. Étiquette de service L’étiquette de service est un identifiant alphanumérique unique qui permet aux techniciens de maintenance Dell d’identifier les composants matériels de votre ordinateur et d’accéder aux informations de garantie. Vues de l’ordinateur Precision3490 13Figure 7. Emplacement de l’étiquette de service Voyant d’état et de niveau de charge de la batterie Le tableau suivant répertorie les comportements du voyant d’état et de niveau de charge de la batterie de votre ordinateur Precision3490. Tableau 2. Comportement du voyant d’état et de niveau de charge de la batterie Source d’alimentation Comportement du voyant État d’alimentation du système Niveau de charge de la batterie Adaptateur secteur Éteint S0 - S5 Complètement chargée Adaptateur secteur Blanc fixe S0 - S5 < Complètement chargée Batterie Éteint S0 - S5 11-100% Batterie Orange fixe (590 +/-3nm) S0 - S5 <10% ● S0 (Allumé): l’ordinateur est allumé. ● S4 (Veille prolongée): le système consomme le moins d’énergie par rapport à tous les autres états de veille. Le système est quasiment à l’état «éteint», mais consomme un minimum d’énergie. Les données contextuelles sont écrites sur un disque dur. ● S5 (Éteint): le système est à l’état d’arrêt.

Vues de l’ordinateur Precision3490Caractéristiques de l’ordinateur Precision3490 Dimensions et poids Le tableau suivant répertorie la hauteur, la largeur, la profondeur et le poids de votre ordinateur Precision3490. Tableau 3. Dimensions et poids Description Valeurs Hauteur: Hauteur à l’avant 19,06mm (0,75pouce) Hauteur arrière 21,04mm (0,83pouce) Largeur 321,35 mm (12,65pouces) Profondeur 212mm (8,35pouces) Poids REMARQUE : Le poids de votre ordinateur dépend de la configuration offerte. 1,4kg (3,09lb) - minimum Processeur Le tableau suivant répertorie les détails des processeurs pris en charge par votre ordinateur Precision3490.

Caractéristiques de l’ordinateur Precision3490 15Tableau 4. Processeur Description Optionun Optiondeux Optiontrois Type de processeur Éléments principaux IntelCoreUltra5125U vPro IntelCoreUltra7 155U vPro Essentials Éléments principaux IntelCoreUltra5125H vPro Puissance du processeur 15W 15W 28W Nombre total de cœurs du processeur

Cœurs de performances

Vitesse du processeur Jusqu’à 4,30GHz Jusqu’à 4,80GHz Jusqu’à 4,5GHz Fréquence des cœurs de performances Fréquence de base du processeur 1,30GHz 1,70GHz 1,20GHz Fréquence turbo maximale 4,30GHz 4,80GHz 4,50GHz Fréquence des cœurs efficaces Fréquence de base du processeur 0,80GHz 1,20GHz 0,70GHz Fréquence turbo maximale 3,60GHz 3,8GHz 3,60GHz Mémoire cache de processeur 12Mo 12Mo 18Mo Carte graphique intégrée Carte graphique Intel Carte graphique Intel Graphiques Intel® Arc™ 16 Caractéristiques de l’ordinateur Precision3490Tableau 5. Processeur Description Optionquatre Optioncinq Optionsix Type de processeur IntelCoreUltra5 135H vPro Enterprise IntelCoreUltra7155H vPro IntelCoreUltra7165H vPro Enterprise Puissance du processeur 28W 28W 28W Nombre total de cœurs du processeur

Cœurs de performances

Vitesse du processeur Jusqu’à 4,60GHz Jusqu’à 4,80GHz Jusqu’à 5,00GHz Fréquence des cœurs de performances Fréquence de base du processeur 1,70GHz 1,70GHz 1,40GHz Fréquence turbo maximale 4,60GHz 4,80GHz 5GHz Fréquence des cœurs efficaces Fréquence de base du processeur 1,20GHz 1,20GHz 0,90 GHz Fréquence turbo maximale 3,60GHz 3,8GHz 3,8GHz Mémoire cache de processeur 18Mo 24Mo 24Mo Carte graphique intégrée Graphiques Intel® Arc™ Graphiques Intel® Arc™ Graphiques Intel® Arc™ Chipset Le tableau suivant répertorie les détails du chipset pris en charge par votre ordinateur Precision3490. Tableau 6. Chipset Description Valeurs Chipset Intégré au processeur Processeur IntelCoreUltra5/7 Largeur de bus DRAM 64bits EPROM Flash Jusqu’à 64Mo Bus PCIe Jusqu’à Gen4 Caractéristiques de l’ordinateur Precision3490 17Système d’exploitation Votre ordinateur Precision3490 prend en charge les systèmes d’exploitation suivants: ● Windows11 Famille

Windows11 Professionnel ● Ubuntu Linux22.04LTS ● Red Hat9.4 Mémoire Le tableau suivant répertorie les caractéristiques de la mémoire prises en charge par votre ordinateur Precision3490. Tableau 7. Caractéristiques de la mémoire Description Valeurs Logements de mémoire Deux logementsSO-DIMM Type de mémoire DDR5 Vitesse de la mémoire 5600MT/s Configuration mémoire maximale 64Go Configuration mémoire minimale 8Go Taille de la mémoire par logement 8Go, 16Go ou 32Go Configurations de mémoire reconnues ● 8Go, 1x8Go, DDR5, 5600MT/s, monocanale ● 16Go, 1x16Go, DDR5, 5600MT/s, monocanale ● 32Go, 1 x 32Go, DDR5, 5600MT/s, monocanale ● 16Go, 2x8Go, DDR5, 5600MT/s, bicanale ● 32Go, 2x16Go, DDR5, 5600MT/s, bicanale ● 64Go, 2x32Go, DDR5, 5600MT/s, bicanale Ports et logements externes Le tableau suivant répertorie les ports externes pour votre ordinateur Precision3490. Tableau 8. Ports et logements externes Description Valeurs Port réseau Unport Ethernet RJ45 Ports USB ● Un port USB3.2Gen1 ● Unport USB3.2 Gen1 avec PowerShare ● Deuxports Thunderbolt4.0 avec mode alternatif DisplayPort/ USB-C/USB4/Power Delivery REMARQUE : Les ports Thunderbolt4.0 avec mode alternatif DisplayPort/USB Type-C/USB4/Power Delivery prennent en charge l’alimentation bidirectionnelle entre les appareils via le protocole Power Delivery. REMARQUE : Vous pouvez connecter une station d’accueilDell à ce port. Pour plus d’informations, effectuez 18 Caractéristiques de l’ordinateur Precision3490Tableau 8. Ports et logements externes(suite) Description Valeurs une recherche dans la base de connaissances sur le site de support Dell. Port audio Un port audio universel Port(s) vidéo Un port TMDS HDMI2.1 Lecteur de carte multimédia Emplacement pour lecteur de carte à puce (en option) Port de l’adaptateur d’alimentation Pris en charge via les ports Thunderbolt4 disponibles sur votre ordinateur. Logement pour câble de sécurité Logement pour câble de sécurité (en forme de biseau) Logement de la carte SIM Logement de carte nano-SIM (en option) Logements internes Le tableau suivant répertorie les logements internes de votre Precision3490. Tableau 9. Logements internes Description Valeurs M.2 ● Un logement M.22230 pour carte combinée Wi-Fi et Bluetooth ● Un logement M.22230 pour disque SSD ● UnlogementM.23042 pour carteWWAN (en option) REMARQUE : Pour en savoir plus sur les caractéristiques des différents types de cartes M.2, consultez l’article de la base de connaissances sur le site de supportDell. Ethernet Le tableau suivant répertorie les caractéristiques du réseau local (LAN) Ethernet de votre ordinateur Precision3490. Tableau 10. Caractéristiques Ethernet Description Valeurs Modèle ● IntelJacksonvilleI219-LM 10/100/Go (1000BASE-T) pour les configurationsvPRO ● IntelJacksonvilleI219-V 10/100/Go (1000BASE-T) pour les configurations nonvPRO Taux de transfert 10/100/1000Mbit/s Module sans fil Le tableau suivant répertorie les modulesWLAN (réseau local sansfil) pris en charge par l’ordinateur Precision3490. Caractéristiques de l’ordinateur Precision3490 19Tableau 11. Caractéristiques du module sans fil Description Optionun Optiondeux Numéro de modèle RealtekRTL8852BE IntelAX211 Taux de transfert Jusqu’à 1201Mbit/s Jusqu’à 2400Mbit/s Bandes de fréquence prises en charge 2,4GHz/5GHz 2,4GHz/5GHz/6GHz Normes de la technologie sans fil ● Wi-Fi802.11a/b/g ● Wi-Fi4 (WiFi802.11n) ● Wi-Fi5 (WiFi802.11ac) ● Wi-Fi6 (WiFi802.11ax) ● Wi-Fi802.11a/b/g ● Wi-Fi4 (WiFi802.11n) ● Wi-Fi5 (WiFi802.11ac) ● Wi-Fi6E (WiFi802.11ax) REMARQUE : Le Wi-Fi6 est pris en charge dans les zones géographiques où le Wi-Fi6E n’est pas disponible. Chiffrement ● WEP64bits/128bits ● AES-CCMP ● TKIP ● WEP64bits/128bits ● AES-CCMP ● TKIP Carte sans fil Bluetooth Bluetooth5.3 Bluetooth5.3 REMARQUE : La fonctionnalité de la carte sans fil Bluetooth peut varier en fonction du système d’exploitation installé sur votre ordinateur. Module WWAN Le tableau suivant répertorie les modulesWWAN (réseau étendu sans fil) pris en charge sur votre ordinateur Precision3490. REMARQUE : Ce module est disponible uniquement sur les ordinateurs prenant en charge le réseauWWAN. REMARQUE : La disponibilité de la fonctionnalité eSIM sur ce module dépend de votre région et des exigences de votre opérateur mobile. REMARQUE : Pour obtenir des instructions sur la configuration des connexions SIM ou eSIM sur votre ordinateur, reportez-vous au document SIM/eSIM Setup Guide for Windows (Guide de configuration SIM/eSIM pour Windows), disponible avec la documentation de votre produit sur le site de support Dell. Tableau 12. Caractéristiques du module WWAN Description Optionun Optiondeux Numéro de modèle QualcommSnapdragonX12GlobalLTE- Advanced (DW5825e), CAT12 ModemQualcommSnapdragonX62 Global5G (DW5932e) Format Key-BM.23042 Key-BM.23042 Interface hôte USB3.0/2.0 PCIeGen3 Norme réseau

LTE FDD/TDD, WCDMA/HSPA+, GNSS/

Beidou, GPS/GLONASS/Galileo NRFR1(Sub6) FDD/TDD, LTEFDD/TDD, WCDMA/HSPA+, GPS/GLONASS/Galileo/ Beidou Taux de transfert de données ● Jusqu’à 600Mbit/s (CAT12) ● Débit ascendant jusqu’à 150Mbit/s ● 5GNR: débit descendant 3,5Gbit/s/débit ascendant 900Mbit/s 20 Caractéristiques de l’ordinateur Precision3490Tableau 12. Caractéristiques du module WWAN(suite) Description Optionun Optiondeux ● LTE: débit descendant 1,6Gbit/s (CAT19)/débit ascendant 211Mbit/s (CAT18) ● UMTS: débit descendant DC-HSPA+ Rel8: 42Mbit/s/débit ascendant 5,76Mbit/s Bandes de fréquence de fonctionnement ● LTE (B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B38, B39, B40, B41, B42, B43, B48, B66, B71) ● HSPA+ (1, 2, 4, 5, 6, 8, 19) ● NR (n1, n2, n3, n5, n7, n8, n12, n13, n14, 18, n20, n25, n26, n28, n30, n38, n40, n41, n48, n53, n66, n70, n71, n75, n76, n77, n78, n79) ● LTE (B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B34, B38, B39, B40, B41, B42, B43, B46, B48, B66, B71*) ● WCDMA/HSPA+ (1, 2, 4, 5, 8) *Prise en charge par le matériel du modem actuellement désactivée. Alimentation CC 3,135V à 4,4V, standard 3,3V CC 3,135V à 3,63V, standard 3,3V CarteSIM Prise en charge via un logementSIM externe Prise en charge via un logementSIM externe eSIM avec carteSIM double (DSSA) Pris en charge REMARQUE : La disponibilité de la fonctionnalitéeSIM intégrée sur le module dépend de la zone géographique et des exigences des opérateurs. Pris en charge REMARQUE : La disponibilité de la fonctionnalitéeSIM intégrée sur le module dépend de la zone géographique et des exigences des opérateurs. Diversité d’antennes Pris en charge Pris en charge Radio On/Off Pris en charge Pris en charge Wake on Wireless Pris en charge Pris en charge Température ● Température de fonctionnement normale: de -10°C à +55°C (15°F à +131°F) ● Température de fonctionnement étendue: de -30°C à +75°C (-22°F à 167°F) ● Température de fonctionnement normale: de -10°C à 55°C (14°F à 131°F) ● Température de fonctionnement étendue: de -40°C à 85°C (de -40°F à 185°F) Connecteur d’antenne ● 1antenne principale WWAN ● 1antenne de diversité WWAN ● 1antenne principale WWAN ● 1antenne de diversité WWAN ● 2antennes MIMO 4x4 REMARQUE : Pour obtenir des instructions sur la façon de trouver le numéroIMEI (International Mobile Equipment Identity) de votre ordinateur, consultez l’article de la base de connaissances sur le site de support Dell. Audio Le tableau suivant répertorie les caractéristiques audio de votre ordinateur Precision3490. Caractéristiques de l’ordinateur Precision3490 21Tableau 13. Caractéristiques audio Description Valeurs Contrôleur audio WavesMaxxAudioPro13.0 Conversion stéréo Pris en charge Interface audio interne Interface audio haute définition Interface audio externe Prise jack audio universelle/portTMDSHDMI2.1 Nombre de haut-parleurs

Amplificateur de haut-parleur interne Non pris en charge Commandes de volume externes Contrôles de raccourci clavier Sortie haut-parleurs: Moyenne

Microphone Microphones numériques dans l’assemblage de webcam Stockage Cette section répertorie les options de stockage sur votre ordinateur Precision3490. Votre ordinateur Precision3490 prend en charge un disqueSSD M.22230: Tableau 14. Caractéristiques du stockage Type de stockage Type d’interface Capacité DisqueSSD M.22230 PCIe Gen4 NVMe, jusqu’à 64Gbit/s Jusqu’à 2Go DisqueSSD M.22230 à autochiffrement PCIe Gen4 NVMe, jusqu’à 64Gbit/s 512Go Clavier Le tableau suivant répertorie les caractéristiques techniques du clavier de votre ordinateur Precision3490. Tableau 15. Caractéristiques du clavier Description Valeurs Type de clavier ● Clavier standard rétroéclairé avec touche de raccourci IA ● Clavier standard non rétroéclairé avec touche de raccourci IA REMARQUE : Copilot dans Windows est disponible uniquement sur les marchés approuvés. Disposition du clavier QWERTY Nombre de touches ● Anglais États-Unis, anglais international, arabe, canadien (MUI) bilingue, chinois traditionnel, français canadien, grec, hébreu, coréen, russe, thaï, ukrainien: 79touches 22 Caractéristiques de l’ordinateur Precision3490Tableau 15. Caractéristiques du clavier(suite) Description Valeurs ● Français canadien (Québec), portugais du Brésil, belge, bulgare, tchèque et slovaque (MUI), danois, anglais britannique, estonien, français européen, allemand, hongrois, islandais, italien, pays nordiques (MUI), norvégien, portugais ibérique, slovène, espagnol (castillan), espagnol (Amérique latine), suédois/finnois, suisse européen (MUI), turc, turcF: 80touches ● Japonais: 83touches Taille du clavier X= écartement de touche de 19,05mm Y= écartement de touche de 18,05mm Raccourcis clavier Certaines touches de votre clavier comportent deux symboles. Ces touches peuvent être utilisées pour saisir des caractères spéciaux ou pour exécuter des fonctions secondaires. Pour saisir le caractère spécial, maintenez enfoncée la touche Maj enfoncée et appuyez sur la touche voulue. Pour exécuter des fonctions secondaires, appuyez sur Fn et sur la touche souhaitée. REMARQUE : Vous pouvez définir le comportement principal des touches de fonction dans le menu Comportement des touches de fonction du programme de configuration du BIOS. REMARQUE : Si Copilot dans Windows n’est pas disponible sur votre ordinateur, la touche Copilot lance WindowsSearch. Pour plus d’informations sur Copilot dans Windows, recherchez dans les ressources de la base de connaissances sur le site de support Dell. Touches de fonction de clavier Les touchesF1-F12 en haut du clavier sont des touches de fonction. Par défaut, ces touches sont utilisées pour exécuter des fonctions spécifiques définies par l’application logicielle en cours d’utilisation. Tableau 16. Liste des raccourcis clavier Clé Comportement principal F1 Couper l’audio F2 Diminuer le volume F3 Augmenter le volume F4 Couper le microphone F5 Rétroéclairage du clavier REMARQUE : Permet de faire basculer l’état du rétroéclairage du clavier: désactivé, rétroéclairage léger ou rétroéclairage total. F6 Diminuer la luminosité F7 Augmenter la luminosité F8 Basculer vers un écran externe F10 Impression écran F11 Accueil F12 Fin Caractéristiques de l’ordinateur Precision3490 23Tableau 16. Liste des raccourcis clavier(suite) Clé Comportement principal Copilot Lancement de Copilot dans Windows REMARQUE : Si Copilot dans Windows n’est pas disponible sur votre ordinateur, la touche Copilot lance WindowsSearch. Pour plus d’informations sur Copilot dans Windows, recherchez dans les ressources de la base de connaissances sur le site de support Dell. Vous pouvez exécuter les tâches secondaires indiquées par les symboles des touches de fonction en appuyant sur la touche de fonction avec Fn, par exemple, Fn et F1. Reportez-vous au tableau ci-dessous pour obtenir la liste des tâches secondaires et les combinaisons de touches pour les exécuter. REMARQUE : Les caractères du clavier peuvent varier en fonction de la configuration de langue du clavier. Les touches utilisées pour les tâches restent les mêmes, quelle que soit la langue du clavier. REMARQUE : Vous pouvez définir le comportement principal des touches de fonction dans le menu Comportement des touches de fonction du programme de configuration du BIOS. Tableau 17. Tâches secondaires des touches de clavier Combinaison de touches pour la tâche Ce que fait la tâche Fn et F1 ComportementF1 spécifique au système d’exploitation et à l’application Fn et F2 ComportementF2 spécifique au système d’exploitation et à l’application Fn et F3 ComportementF3 spécifique au système d’exploitation et à l’application Fn et F4 ComportementF4 spécifique au système d’exploitation et à l’application Fn et F5 ComportementF5 spécifique au système d’exploitation et à l’application Fn et F6 ComportementF6 spécifique au système d’exploitation et à l’application Fn et F7 ComportementF7 spécifique au système d’exploitation et à l’application Fn et F8 ComportementF8 spécifique au système d’exploitation et à l’application Fn et F9 ComportementF9 spécifique au système d’exploitation et à l’application Fn et F10 ComportementF10 spécifique au système d’exploitation et à l’application Fn et F11 ComportementF11 spécifique au système d’exploitation et à l’application Fn et F12 ComportementF12 spécifique au système d’exploitation et à l’application Touches avec des caractères spéciaux D’autres touches de votre clavier comportent des caractères spéciaux. Les symboles affichés en bas de ces touches sont les caractères principaux qui s’affichent lorsque vous appuyez sur la touche. Les symboles affichés en haut de ces touches s’affichent lorsque vous appuyez sur la toucheMaj. Par exemple, si vous appuyez sur 2, 2 s’affiche; si vous appuyez sur Majet2, @ s’affiche.

Caractéristiques de l’ordinateur Precision3490Caméra Le tableau suivant répertorie les caractéristiques techniques de la webcam de votre ordinateur Precision3490. Tableau 18. Caractéristiques de la caméra Description Valeurs Nombre de caméras une Type de caméra ● CaméraHDR FullHD RVB ● CaméraHDR FullHD RVB + infrarouge ● Caméra HDR FullHD RVB + infrarouge avec capteur de luminosité ambiante, ExpressSign-In avec détection de présence et IntelligentPrivacy Emplacement de la caméra Caméra avant Type de capteur de la caméra Technologie de capteur CMOS Résolution de la caméra: Image fixe 2,07mégapixels Vidéo 1920x1080 (FHD) à 30ips Résolution de la caméra infrarouge: Image fixe 0,23mégapixel Vidéo 640x360 à 30ips Angle de vue diagonale: Caméra 80° Caméra infrarouge 86,60degrés Pavé tactile Le tableau suivant répertorie les caractéristiques techniques du pavé tactile de votre ordinateur Precision3490. Tableau 19. Caractéristiques du pavé tactile Description Valeurs Résolution du pavé tactile: > 300ppp Dimensions du pavé tactile: Horizontale 115mm (4,52pouces) Verticale 67mm (2,64pouces) Gestes du pavé tactile Pour plus d’informations sur les gestes du pavé tactile disponibles sur: ● Windows, voir l’article de la base de connaissances Microsoft sur le site de support Microsoft. ● Ubuntu, voir le site de support Ubuntu. Caractéristiques de l’ordinateur Precision3490 25Adaptateur secteur Le tableau suivant répertorie les caractéristiques techniques de l’adaptateur secteur de votre ordinateur Precision3490. Tableau 20. Caractéristiques de l’adaptateur secteur Description Optionun Optiondeux Optiontrois Type Adaptateur de 65W, USB-C REMARQUE : Applicable aux ordinateurs expédiés avec une carte graphique intégrée. Adaptateur de 100W, USB-C REMARQUE : Applicable aux ordinateurs expédiés avec une carte graphique intégrée ou séparée. Adaptateur de 130W, USB-C REMARQUE : Applicable aux ordinateurs expédiés avec une carte graphique intégrée ou séparée. Dimensions de l’adaptateur d’alimentation: Hauteur 28,00mm (1,10pouce) 26,50mm (1,04pouce) 22,00mm (0,87pouce) Largeur 51,00mm (2,01pouces) 60,00mm (2,36pouces) 66,00mm (2,60pouces) Profondeur 112,00mm (4,41pouces) 122,00mm (4,80pouces) 143mm (5,63pouces) Tension d’entrée 100Vsecteur à 240Vsecteur 100Vsecteur à 240Vsecteur 100VCA–240VCA Fréquence d’entrée 50Hz à 60Hz 50Hz à 60Hz de 50Hz à 60Hz Courant d’entrée (maximal) 1,70A 1,70A 1,80A Courant de sortie (en continu) ● 20 V/3,25 A (continu) ● 15V/3A (continu) ● 9V/3A (continu) ● 5V/3A (continu) ● 20V/5A (continu) ● 15 V/3 A (continu) ● 9V/3A (continu) ● 5V/3A (continu) ● 20V/6,50A (continu) ● 5V/1A (continu) Tension de sortie nominale ● 20VCC ● 15VCC ● 9VCC ● 5VCC ● 20VCC ● 15VCC ● 9VCC ● 5VCC ● 20VCC ● 5VCC Plage de températures: En fonctionnement 0°C à 40°C (32°F à 104°F) 0°C à 40°C (32°F à 104°F) 0°C à 40°C (32°F à 104°F) Stockage De -40°C à 70°C (de -40°F à 158°F) De -40°C à 70°C (de -40°F à 158°F) De -40°C à 70°C (de -40°F à 158°F) PRÉCAUTION : Les plages de température de fonctionnement et de stockage peuvent différer d’un composant à l’autre. Le fonctionnement ou le stockage de l’appareil en dehors de ces plages pourrait avoir un impact sur les performances de composants spécifiques. Configuration requise pour l’adaptateur secteur (pour les ordinateurs livrés avec une batterie à 3cellules de 42Wh) Le tableau suivant décrit l’adaptateur secteur de votre ordinateur Precision3490 REMARQUE : Si vous n’avez pas acheté l’adaptateur secteur Dell recommandé pour votre ordinateur, assurez-vous que celui que vous utilisez répond aux exigences suivantes: 26 Caractéristiques de l’ordinateur Precision3490Tableau 21. Configuration requise pour l’adaptateur secteur de votre ordinateur Precision3490 Description Valeur Puissance de l’adaptateur secteur requise pour atteindre une performance optimale. 60 W Alimentation qui charge l’ordinateur à une vitesse plus lente. REMARQUE : Un message d’avertissement peut s’afficher pour vous informer de l’utilisation d’un adaptateur moins puissant et d’une vitesse de charge plus lente. Moins de 60W. Puissance minimale de l’adaptateur secteur requise pour faire fonctionner l’ordinateur et charger la batterie. REMARQUE : Un message d’avertissement peut s’afficher pour vous informer de l’utilisation d’un adaptateur moins puissant et d’une vitesse de charge plus lente. 27W Charge rapide par USB PowerDelivery (PD) Pris en charge Mode ExpressCharge Pris en charge REMARQUE : Assurez-vous que l’ordinateur doté d’une batterie 42Wh est connecté à un adaptateur secteur 65W pour que cette fonctionnalité soit prise en charge. REMARQUE : Le mode ExpressCharge doit également être activé sur l’écran de configuration du BIOS en sélectionnant Alimentation> Configuration de la batterie> ExpressCharge, puis en appuyant sur Entrée. Configuration requise pour l’adaptateur secteur (pour les ordinateurs livrés avec une batterie 3cellules de 54Wh et une carte graphique intégrée) Le tableau suivant décrit l’ordinateur Precision3490 REMARQUE : Si vous n’avez pas acheté l’adaptateur secteur Dell recommandé pour votre ordinateur, assurez-vous que celui que vous utilisez répond aux exigences suivantes: Tableau 22. Configuration requise pour l’adaptateur secteur de votre ordinateur Precision3490 Description Valeur Puissance de l’adaptateur secteur requise pour atteindre une performance optimale. 100 W Alimentation qui charge l’ordinateur à une vitesse plus lente. REMARQUE : Un message d’avertissement peut s’afficher pour vous informer de l’utilisation d’un adaptateur moins puissant et d’une vitesse de charge plus lente. Moins de 60W. Puissance minimale de l’adaptateur secteur requise pour faire fonctionner l’ordinateur et charger la batterie. REMARQUE : Un message d’avertissement peut s’afficher pour vous informer de l’utilisation d’un adaptateur moins puissant et d’une vitesse de charge plus lente. 27W Charge rapide par USB PowerDelivery (PD) Pris en charge Mode ExpressCharge Pris en charge Caractéristiques de l’ordinateur Precision3490 27Tableau 22. Configuration requise pour l’adaptateur secteur de votre ordinateur Precision3490(suite) Description Valeur REMARQUE : Assurez-vous que l’ordinateur doté d’une batterie 54Wh est connecté à un adaptateur secteur 100W pour que cette fonctionnalité soit prise en charge. REMARQUE : Le mode ExpressCharge doit également être activé sur l’écran de configuration du BIOS en sélectionnant Alimentation> Configuration de la batterie> ExpressCharge, puis en appuyant sur Entrée. Configuration requise pour l’adaptateur secteur (pour les ordinateurs livrés avec une batterie 3cellules de 54Wh et une carte graphique séparée) Le tableau suivant décrit l’adaptateur secteur de votre ordinateur Precision3490 REMARQUE : Si vous n’avez pas acheté l’adaptateur secteur Dell recommandé pour votre ordinateur, assurez-vous que celui que vous utilisez répond aux exigences suivantes: Tableau 23. Configuration requise pour l’adaptateur secteur de votre ordinateur Precision3490 Description Valeur Puissance de l’adaptateur secteur requise pour atteindre une performance optimale. 100 W Alimentation qui charge l’ordinateur à une vitesse plus lente. REMARQUE : Un message d’avertissement peut s’afficher pour vous informer de l’utilisation d’un adaptateur moins puissant et d’une vitesse de charge plus lente. Moins de 100W. Puissance minimale de l’adaptateur secteur requise pour faire fonctionner l’ordinateur et charger la batterie. REMARQUE : Un message d’avertissement peut s’afficher pour vous informer de l’utilisation d’un adaptateur moins puissant et d’une vitesse de charge plus lente. 45W Charge rapide par USB PowerDelivery (PD) Pris en charge Mode ExpressCharge Pris en charge REMARQUE : Assurez-vous que l’ordinateur doté d’une batterie 54Wh est connecté à un adaptateur secteur 100W pour que cette fonctionnalité soit prise en charge. REMARQUE : Le mode ExpressCharge doit également être activé sur l’écran de configuration du BIOS en sélectionnant Alimentation> Configuration de la batterie> ExpressCharge, puis en appuyant sur Entrée. Batterie Le tableau suivant répertorie les caractéristiques de la batterie de votre ordinateur Precision3490.

Caractéristiques de l’ordinateur Precision3490Tableau 24. Caractéristiques de la batterie Description Optionun Optiondeux Optiontrois Optionquatre Type de batterie 3cellules, 42Wh, ExpressCharge, ExpressCharge Boost 3cellules, 42Wh, longue durée de vie, ExpressCharge 3cellules, 54Wh, ExpressCharge, ExpressCharge Boost 3cellules, 54Wh, longue durée, ExpressCharge Tension de la batterie

fonctionn ement ● Charge: 0°C à 45°C (32°F à 113°F) ● Décharge: de 0°C à 70°C (32°F à 158°F) ● Charge: 0°C à 45°C (32°F à 113°F) ● Décharge: de 0°C à 70°C (32°F à 158°F) ● Charge: 0°C à 45°C (32°F à 113°F) ● Décharge: de 0°C à 70°C (32°F à 158°F) ● Charge: 0°C à 45°C (32°F à 113°F) ● Décharge: de 0°C à 70°C (32°F à 158°F) Stockage -20°C à 65°C (-4°Fà 149°F) -20°C à 65°C (-4°Fà 149°F) -20°C à 65°C (-4°Fà 149°F) -20°C à 65°C (-4°Fà 149°F) Temps de fonctionnement de la batterie Variable selon les conditions de fonctionnement et peut être considérablement réduite en cas d’utilisation intensive. Variable selon les conditions de fonctionnement et peut être considérablement réduite en cas d’utilisation intensive. Variable selon les conditions de fonctionnement et peut être considérablement réduite en cas d’utilisation intensive. Variable selon les conditions de fonctionnement et peut être considérablement réduite en cas d’utilisation intensive. Durée de chargement de la batterie (approximative) REMARQUE : Contrôlez le temps de chargement, la durée, les heures de début et de fin, et ainsi de suite, à l’aide de l’application DellPowerManager. Pour plus d’informations concernant DellPowerManager, consultez l’article de la base de connaissances sur le site de supportDell. Méthode ExpressCharge™: ● 0°Cà15°C: le temps de charge maximum autorisé de 0%à100% du RSOC est de 4heures. ● 16°Cà45°C: temps de charge express normal. ● 46°Cà50°C: le temps de charge maximum autorisé de 0%à100% du RSOC est de 3heures. Méthode de charge standard/utilisateur utilisant de façon prédominante le CA: Méthode ExpressCharge™: ● 0°Cà15°C: le temps de charge maximum autorisé de 0%à100% du RSOC est de 4heures. ● 16°Cà45°C: temps de charge express normal. ● 46°Cà50°C: le temps de charge maximum autorisé de 0%à100% du RSOC est de 3heures. Méthode de charge standard/utilisateur utilisant de façon prédominante le CA: Méthode ExpressCharge™: ● 0°Cà15°C: le temps de charge maximum autorisé de 0%à100% du RSOC est de 4heures. ● 16°Cà45°C: temps de charge express normal. ● 46°Cà50°C: le temps de charge maximum autorisé de 0%à100% du RSOC est de 3heures. Méthode de charge standard/utilisateur utilisant de façon prédominante le CA: Méthode ExpressCharge™: ● 0°Cà15°C: le temps de charge maximum autorisé de 0%à100% du RSOC est de 4heures. ● 16°Cà45°C: temps de charge express normal. ● 46°Cà50°C: le temps de charge maximum autorisé de 0%à100% du RSOC est de 3heures. Méthode de charge standard/utilisateur utilisant de façon prédominante le CA: Caractéristiques de l’ordinateur Precision3490 29Tableau 24. Caractéristiques de la batterie(suite) Description Optionun Optiondeux Optiontrois Optionquatre ● 0°Cà15°C: le temps de charge maximum autorisé de 0%à100% du RSOC est de 4heures.

16°Cà50°C: le temps de charge maximum autorisé de 0%à100% du RSOC est de 3heures. Méthode de charge ExpressChargeBoost (charge rapide pour les premiers 35%): ● 16°C à45°C: le temps de charge cible de 0%à35% du RSOC est de 20minutes pour une charge accélérée.

0°Cà15°C: le temps de charge maximum autorisé de 0%à100% du RSOC est de 4heures.

16°Cà50°C: le temps de charge maximum autorisé de 0%à100% du RSOC est de 3heures.

0°Cà15°C: le temps de charge maximum autorisé de 0%à100% du RSOC est de 4heures.

16°Cà50°C: le temps de charge maximum autorisé de 0%à100% du RSOC est de 3heures. Méthode de charge ExpressChargeBoost (charge rapide pour les premiers 35%): ● 16°C à45°C: le temps de charge cible de 0%à35% du RSOC est de 20minutes pour une charge accélérée.

0°Cà15°C: le temps de charge maximum autorisé de 0%à100% du RSOC est de 4heures.

16°Cà50°C: le temps de charge maximum autorisé de 0%à100% du RSOC est de 3heures. Pile bouton CR2032 CR2032 CR2032 CR2032 PRÉCAUTION : Les plages de température de fonctionnement et de stockage peuvent différer d’un composant à l’autre. Le fonctionnement ou le stockage de l’appareil en dehors de ces plages pourrait avoir un impact sur les performances de composants spécifiques. PRÉCAUTION : Dell vous recommande de charger régulièrement la batterie pour une consommation électrique optimale. Si le niveau de charge de la batterie est complètement déchargé, branchez l’adaptateur secteur et allumez puis redémarrez votre ordinateur afin de réduire la consommation électrique. Écran Le tableau suivant répertorie les caractéristiques de l’écran de votre Precision3490. Tableau 25. Caractéristiques de l’écran Description Optionun Optiondeux Optiontrois Type d’écran 14pouces, FullHD (FHD) 14pouces Ultra haute définition (FHD), faible lumière bleue ComfortView Plus, économie de batterie 14pouces, FullHD (FHD) Options tactiles Oui Non Non Technologie du panneau d’écran

Dimensions du panneau d’écran (zone active): Hauteur 173,95mm (6,84pouces) 173,95mm (6,84pouces) 173,95mm (6,84pouces) Largeur 309,40mm (12,18pouces) 309,40mm (12,18pouces) 309,40mm (12,18pouces) 30 Caractéristiques de l’ordinateur Precision3490Tableau 25. Caractéristiques de l’écran(suite) Description Optionun Optiondeux Optiontrois Diagonale 355,60mm (14pouces) 355,60mm (14pouces) 355,60mm (14pouces) Résolution native du panneau d’écran 1920x1080 1920x1080 1920x1080 Luminance (standard) 250cd/m² 400cd/m² 300cd/m² Mégapixels 2,07 2,07 2,07 Gamme de couleurs 45% NTSC 100% sRVB 72% NTSC Pixels par pouce (PPP)

Taux de contraste (minimum) 600:1 1000:1 600:1 Temps de réponse (maximal) 35millisecondes 35millisecondes 35millisecondes Taux d’actualisation 60Hz 60Hz 60Hz Angle de vue horizontal +/-85degrés +/-85degrés +/-85degrés Angle de vue vertical +/-85degrés +/-85degrés +/-85degrés Pas de pixel 0,161mmx0,161mm 0,161mmx0,161mm 0,161mmx0,161mm Consommation électrique (maximale) 3,10W 2,50W 4,60W Finition antiéblouissement et finition brillante Antiéblouissement Antiéblouissement Antiéblouissement Lecteur d’empreintes digitales (en option) Le tableau suivant répertorie les caractéristiques techniques du lecteur d’empreintes digitales optionnel de votre ordinateur Precision3490. Tableau 26. Caractéristiques du lecteur d’empreintes digitales Description Valeurs Technologie de capteur Capacitif Résolution du capteur 500ppp Taille en pixels du capteur 108x88 Capteur Le tableau suivant répertorie le capteur de votre ordinateur Precision3490. Tableau 27. Capteur Prise en charge de capteur Capteur de luminosité ambiante Accéléromètre dans la base: ST Micro LIS2DW12TR Caractéristiques de l’ordinateur Precision3490 31Tableau 27. Capteur(suite) Prise en charge de capteur Accéléromètre dans la charnière (configuration de vente incitative avec webcam Emza/ALS/IR): ST Micro LNG2DMTR Processeur graphique - intégré Le tableau suivant répertorie les caractéristiques techniques du processeur graphique intégré pris en charge par votre ordinateur Precision3490. Tableau 28. Processeur graphique - intégré Contrôleur Taille de mémoire Processeur Graphiques Intel® Arc™ Mémoire système partagée Processeurs IntelCoreH configurés avec un minimum de 16Go de mémoire bicanale (128bits) Carte graphique Intel Mémoire système partagée IntelCoreUltra5/7 Processeur graphique - séparé Le tableau suivant répertorie les caractéristiques techniques du processeur graphique séparé pris en charge par votre ordinateur Precision3490. Tableau 29. Processeur graphique - séparé Contrôleur Taille de mémoire Type de mémoire NVIDIARTX500 AdaGeneration 4Go GDDR6 Prise en charge d’affichage externe Le tableau suivant répertorie la prise en charge d’un affichage externe pour votre ordinateur Precision3490. Tableau 30. Prise en charge d’affichage externe Carte graphique Écrans externes pris en charge avec écran de l’ordinateur portable activé Écrans externes pris en charge avec écran de l’ordinateur portable désactivé Graphiques Intel® Arc™ 3 4 Carte graphique Intel 3 4 REMARQUE : Pour en savoir plus sur la prise en charge d’un affichage externe, voir le Guide de connexion d’affichage externe sur le site de support Dell. Sécurité du matériel Le tableau suivant répertorie la sécurité du matériel de votre ordinateur Precision3490. Tableau 31. Sécurité du matériel Sécurité du matériel ModuleTPM (TrustedPlatformModule)2.0 séparé CertificationFIPS140-2 pour le moduleTPM 32 Caractéristiques de l’ordinateur Precision3490Tableau 31. Sécurité du matériel(suite) Sécurité du matériel Certification TCG (Trusted Computing Group) pour TPM Lecteur d’empreintes digitales intégré au bouton d’alimentation disponible avec et sans ControlVault3 Plus Authentification avancée de ControlVault3 Plus avec la certificationFIPS140-3 de niveau3 Carte à puce avec contact et ControlVault3 Plus Carte à puce sans contact, NFC et ControlVault3 Plus DisqueSSDSED NVMe, disqueSSD et disque dur (Opal et non Opal) par SDL FPR avec analyse complète et ControlVault3 Plus certifié FIPS201 Lecteur de carte à puce Lecteur de carte à puce sans contact Cette section répertorie les caractéristiques du lecteur de carte à puce sans contact de votre Precision3490. Ce module n’est disponible que sur les ordinateurs équipés de lecteurs de carte à puce. Tableau 32. Caractéristiques du lecteur de carte à puce sans contact Titre Description Lecteur de carte à puce sans contactDellControlVault3 Plus avecNFC Prise en charge des cartesFeliCa Lecteur et logiciels pouvant prendre en charge les cartes sans contact FeliCa Oui Prise en charge des cartes de proximité (125kHz) Lecteur et logiciels pouvant prendre en charge les cartes sans contact de proximité125kHz Non Prise en charge des cartes de typeAISO14443 Lecteur et logiciels pouvant prendre en charge les cartes sans contact de typeAISO14443 Oui Prise en charge des cartes de typeBISO14443 Lecteur et logiciels pouvant prendre en charge les cartes sans contact de typeBISO14443 Oui NormesISO/IEC21481 Lecteur et logiciels pouvant prendre en charge des cartes et tickets sans contact conformes aux normesISO/IEC21481 Oui NormesISO/IEC18092 Lecteur et logiciels pouvant prendre en charge des cartes et tickets sans contact conformes aux normesISO/IEC21481 Oui Prise en charge des cartesISO15693 Lecteur et logiciels pouvant prendre en charge les cartes sans contactISO15693 Oui Prise en charge de l’étiquetteNFC Prend en charge la lecture et le traitement des informations relatives à l’étiquette de compatibilitéNFC Oui Mode LecteurNFC Prise en charge du mode Forum Defined Reader de NFC Oui Mode EnregistreurNFC Prise en charge du mode Forum Defined Writer de NFC Oui Caractéristiques de l’ordinateur Precision3490 33Tableau 32. Caractéristiques du lecteur de carte à puce sans contact(suite) Titre Description Lecteur de carte à puce sans contactDellControlVault3 Plus avecNFC ModePeer-to-peerNFC Prise en charge du mode NFC Forum Defined Peer to Peer Oui Interface du système d’exploitation de proximitéNFC Énumère les appareilsNFP (Near Field Proximity) à utiliser par le système d’exploitation Oui Interface du système d’exploitation avec PC/SC Spécification d’ordinateur personnel/de carte à puce pour l’intégration de lecteurs matériels dans les environnementsPC Oui Conformité de piloteCCID Prise en charge des pilotes intégrésCCID (Circuit Card Interface Device) les plus courants pour les pilotes fonctionnant au niveau du système d’exploitation Oui Prise en charge de DellControlVault L’appareil se connecte àDellControlVault à des fins d’utilisation et de traitement Oui REMARQUE : Les cartes de proximité 125kHz ne sont pas prises en charge. Tableau 33. Types de cartes sans contact pris en charge Interface Type de carte Fonctionnalités prises en charge Forum NFC (appareil de proximité Microsoft) Étiquette Type1 NDEF de lecture/écriture Étiquette Type2 NDEF de lecture/écriture Étiquette Type3 NDEF de lecture/écriture Étiquette Type4 NDEF de lecture/écriture Étiquette Type5 NDEF de lecture/écriture P2P NDEF d’échange RFID (appareil Microsoft avec carte à puce) ISO 14443A UUID de lecture et échange APDU (ISO7816) ISO14443B UUID de lecture et échange APDU (ISO7816) Sony FeliCa UUID de lecture uniquement Legacy iClass (ISO15693) UUID de lecture uniquement Mifare Classic UUID de lecture uniquement Basse fréquence (125kHz) Non pris en charge Tableau 34. Cartes prises en charge Fabricant Carte HID CarteAJCOP readertest3(14443a) 1430 1L DESFireD8H DESFIRE 4K Standard - 1450NGGNN iClass 16K/16 - 2002PGGMN iClass SR 16K/16 - 2002HPGGMN 34 Caractéristiques de l’ordinateur Precision3490Tableau 34. Cartes prises en charge(suite) Fabricant Carte Étiquette iCLASS 2K iCLASS GP - 2003PGGMN Clamshell iClass - 2080PMSMV Proxy iClass 16K/16 - 2022BGGMNN Mifare M1P1430 NGGNN iclass Prox2020BGGMNM DesFire D8P1456CSGMN iCLASS MIFARE Px GM49Y2623BNPGGBNAB iCLASS MIFARE Px8M1L iClass SEOS JW5006PGGMN Crescendo iCLASS PxG8H iCLASS Seos IY

SEOS JMC4 J1Y5806VNG1NNN4

Clé SEOS FOB5266PNNA Clamshell SEOS5656PMSAV SEOS + Prox5106RGGMNN SEOS + DESFire5906PNG1ANN7 SEOS iClass5006PGGMN7 Seos Essential + Prox551PPGGANN iCLASS 2K2000PGGMN iCLASS 2K3000PGGMN MIFARE DESFire3700CPGGAN iCLASS DP DESFire1Y NXP/Mifare CartePVC blancheMifareDESFire 8Ko CartePVC blancheMifareClassic 1Ko CarteISONXPMifareClassicS50 MifareDESFire2K Mifare Plus S2K/4K Mifare Plus X4K G+D idOnDemand - SCE3.2 144Ko SCE6.0FIPS80Ko double+Mifare1Ko SCE6.0nonFIPS80Ko double+Mifare1Ko SCE6.0FIPS144Ko double+Mifare1Ko SCE6.0nonFIPS144Ko double+Mifare1Ko SCE7.0FIPS144Ko Oberthur idOnDemand - OCS5.2 80Ko Caractéristiques de l’ordinateur Precision3490 35Tableau 34. Cartes prises en charge(suite) Fabricant Carte Carte ID-One Cosmo64 RSAD V5.4 T=0 Carte ID-OneCosmo 128Ko V5.5 Gemalto TOP DL GX4 144K Sony Felica RC-S962 FelicaRC-S965 Felica RC-S966 PIVKey Infrastructure à clé publique C910 NIST PIV1 IDENTIV Cartes programmées PIV uTrust Cartes de transport Oyster (Londres) MIFARE DESFire T-Money (Corée) Octopus Card (Hong Kong) SUICA (Japon) Tableau 35. ÉtiquettesNFC qualifiées ÉtiquetteNFC Pris en charge Approcher pour activer - Étiquette Type1 ForumNFC - Topaz512 (BCM920203) Oui Approcher pour activer - Étiquette Type1 ForumNFC - Topaz512 (BCM20203T512) Oui Approcher pour activer - Étiquette Type1 ForumNFC - Topaz (BCM20203T96) Oui Approcher pour activer - Étiquette Type2 ForumNFC - Mifare UltraLight Oui Approcher pour activer - Étiquette Type2 ForumNFC - Mifare UltraLightC Oui Approcher pour activer - Étiquette Type2 ForumNFC - NTAG203 Oui Approcher pour activer - Étiquette Type3 ForumNFC - FeliCa Lite RC-S965 Oui Approcher pour activer - Étiquette Type3 ForumNFC - FeliCa RC-S962 Oui Approcher pour activer - Étiquette Type4 ForumNFC - Mifare DESFireEV1Card2K Oui Approcher pour activer - Étiquette Type4 ForumNFC - Mifare DESFireEV1Card4K Oui Approcher pour activer - Étiquette Type4 ForumNFC - Mifare DESFireEV1Card8K Oui Approcher pour activer - ISO15693 - Tag-it Plus Oui Carte ISO HID I-code Oui 36 Caractéristiques de l’ordinateur Precision3490Lecteur de carte à puce avec contact Le tableau suivant répertorie les caractéristiques du lecteur de carte à puce avec contact de votre Precision3490. Tableau 36. Caractéristiques du lecteur de carte à puce avec contact Titre Description Lecteur de carte à puce avec contactDellControlVault3 Plus Prise en charge de carte ClasseAISO7816-3 Lecteur capable de lire une carte à puce sous tension 5V Oui Prise en charge de carte ClasseBISO7816-3 Lecteur capable de lire une carte à puce sous tension 3V Oui Prise en charge de carte ClasseCISO7816-3 Lecteur capable de lire une carte à puce sous tension 1,8V Oui T=0 prise en charge Les cartes prennent en charge la transmission de niveau caractère Oui T=1 prise en charge Les cartes prennent en charge la transmission de niveau bloc Oui CertifiéEMVCo Certifié officiellement selon les normes de cartes à puceEMVCo Oui Interface du système d’exploitation avec PC/SC Spécification d’ordinateur personnel/de carte à puce pour l’intégration de lecteurs matériels dans les environnementsPC Oui Conformité de piloteCCID Prise en charge des pilotes intégrésCCID (Circuit Card Interface Device) les plus courants pour les pilotes fonctionnant au niveau du système d’exploitation Oui Certifié Windows Certifié par le programme de certification matérielle Windows Oui Conforme à la normeFIPS201 (PIV/ HSPD-12) Appareil conforme aux exigencesFIPS201/PIV/HSPD-12 Oui Conforme à la normeISO7816-1 Spécification des caractéristiques physiques des cartes à circuits intégrés avec contacts Oui Conforme à la normeISO7816-2 Spécification des dimensions et de l’emplacement des contacts Oui Conforme à la normeISO7816-3 Spécification pour l’interface électrique et les protocoles de transmission Oui Conforme à la normeISO7816-4 Spécification de l’organisation, de la sécurité et des commandes pour l’échange Oui Prise en charge de DellControlVault Connexion de l’appareil àDellControlVault à des fins d’utilisation et de traitement Oui Environnement de stockage et de fonctionnement Ce tableau répertorie les spécifications du stockage et du fonctionnement pour votre ordinateur Precision3490. Niveau de contaminants atmosphériques: G1 selon la norme ISA-S71.04-1985 Tableau 37. Environnement de l’ordinateur Description En fonctionnement Stockage Plage de températures De 0°C à 35°C (de 32°F à 95°F) De -40°C à 65°C (de -40°F à 149°F) Caractéristiques de l’ordinateur Precision3490 37Tableau 37. Environnement de l’ordinateur(suite) Description En fonctionnement Stockage Humidité relative (maximale) De 10% à 90% (sans condensation) De 0% à 95% (sans condensation) Vibrations (maximales)

0,66Grms 1,30Grms Choc (maximal) 110G† 160G† Plage d’altitudes -15,2m à 3048m (-49,87pieds à 10000pieds) -15,2m à 10668 m (de -49,87pieds à 35000pieds) PRÉCAUTION : Les plages de température de fonctionnement et de stockage peuvent différer d’un composant à l’autre. Le fonctionnement ou le stockage de l’appareil en dehors de ces plages pourrait avoir un impact sur les performances de composants spécifiques. *Mesurées à l’aide d’un spectre de vibrations aléatoire simulant l’environnement utilisateur. † Mesuré à l’aide d’une impulsion semi-sinusoïdale de2ms. Stratégie de supportDell Pour plus d’informations sur la stratégie de supportDell, consultez l’article de la base de connaissances sur le site de supportDell. ComfortViewPlus

Une exposition prolongée à la lumière bleue émise par les écrans peut entraîner des effets à long terme, comme une tension oculaire, une fatigue oculaire et des lésions oculaires. La lumière bleue est une couleur du spectre lumineux qui a une longueur d’onde courte et une énergie élevée. Une exposition prolongée à la lumière bleue, en particulier celle émise par des sources numériques, peut perturber la structure de sommeil et entraîner des effets à long terme, comme une tension oculaire, une fatigue oculaire et des lésions oculaires. L’écran de cet ordinateur est conçu pour réduire la lumière bleue et est conforme aux exigences du groupe TÜVRheinland pour les écrans à faible émission de lumière bleue. Le mode à faible émission de lumière bleue est activé en usine. Aucune configuration supplémentaire n’est nécessaire. Afin de réduire le risque de fatigue oculaire, il est également recommandé de: ● Placer l’écran à une distance de visualisation confortable située entre 50cm et 70cm (20pouces et 28pouces) de vos yeux. ● Cligner fréquemment des yeux afin de les humecter, humidifier vos yeux avec de l’eau, ou appliquer un collyre adapté. ● Faire une longue pause de 20minutes toutes les deuxheures. ● Détourner votre regard de l’écran et fixer un objet à une distance de 609,60cm (20pieds) pendant au moins 20secondes lors de chaque pause. Utilisation de l’obturateur de confidentialité

1. Faites glisser l’obturateur de confidentialité vers la gauche pour accéder à l’objectif de la webcam.

2. Faites glisser l’obturateur de confidentialité vers la droite pour recouvrir l’objectif de la webcam.

Caractéristiques de l’ordinateur Precision3490Figure 8. Obturateur de la caméra DellOptimizer Cette section détaille les caractéristiques techniques DellOptimizer de votre Precision3490. Sur l’ordinateur Precision3490 équipé deDellOptimizer, les fonctions suivantes sont prises en charge: ● ExpressConnect: associe automatiquement le point d’accès au signal le plus élevé et dirige la bande passante vers les applications de conférence en cours d’utilisation. ● ExpressSign-in: le capteur de proximité de la technologie IntelContextSensing détecte votre présence pour sortir de veille instantanément l’ordinateur et se connecter à l’aide de la caméra infrarouge et de la fonctionnalité WindowsHello. Windows se verrouille quand vous vous éloignez. ● ExpressResponse: donne la priorité aux applications les plus importantes. Les applications sont ouvertes plus rapidement et fonctionnent plus efficacement. ● ExpressCharge: prolonge l’autonomie de la batterie et améliore ses performances en s’adaptant à vos habitudes. ● Intelligent Audio: collaborez comme si vous étiez dans la même pièce. La fonction Intelligent Audio améliore votre qualité audio et réduit les bruits de fond, afin que vous puissiez entendre et être entendu, ce qui améliore l’expérience de conférence pour tous. Pour plus d’informations sur la configuration et l’utilisation de ces fonctionnalités, reportez-vous au Guide de l’utilisateur deDellOptimizer. Caractéristiques de l’ordinateur Precision3490 39Intervention à l’intérieur de votre ordinateur Consignes de sécurité Suivez les consignes de sécurité ci-dessous pour protéger votre ordinateur des dégâts potentiels et pour assurer votre sécurité personnelle. Sauf indication contraire, chaque procédure figurant dans ce document suppose que vous avez lu les consignes de sécurité fournies avec votre ordinateur.

AVERTISSEMENT : Avant d’intervenir à l’intérieur de votre ordinateur, lisez les informations de sécurité fournies avec

votre ordinateur. Pour plus de pratiques d’excellence en matière de sécurité, voir la page d’accueil de conformité aux normes Dell.

AVERTISSEMENT : Déconnectez toutes les sources d’alimentation avant d’ouvrir le capot ou les panneaux de

l’ordinateur. À la fin de l’intervention à l’intérieur de votre ordinateur, remettez en place l’ensemble des capots, panneaux et vis avant de brancher l’ordinateur sur une prise électrique. PRÉCAUTION : Pour éviter d’endommager l’ordinateur, assurez-vous que la surface de travail est plane, propre et sèche. PRÉCAUTION : N’effectuez que les opérations de dépannage et réparations autorisées ou formulées par l’équipe du support techniqueDell. Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Consultez les consignes de sécurité fournies avec le produit ou sur la page d’accueil de conformité aux normes Dell.. PRÉCAUTION : Avant de toucher quoi que ce soit à l’intérieur de l’ordinateur, raccordez-vous à la terre en touchant une surface métallique non peinte, par exemple la partie métallique à l’arrière de l’ordinateur. Pendant votre intervention, touchez régulièrement une surface métallique non peinte de l’ordinateur pour dissiper toute électricité statique qui pourrait endommager les composants internes. PRÉCAUTION : Pour éviter d’endommager les composants et les cartes, tenez-les par les bords en évitant de toucher les broches et les éléments de contact. PRÉCAUTION : Lorsque vous débranchez un câble, tirez sur le connecteur ou sur la languette de retrait, mais jamais sur le câble lui-même. Certains câbles sont équipés de connecteurs à languettes de verrouillage ou à vis moletées que vous devez libérer avant de débrancher le câble. Lorsque vous débranchez des câbles, gardez-les alignés pour éviter de tordre les broches des connecteurs. Lorsque vous connectez des câbles, assurez-vous que le connecteur du câble est correctement orienté et aligné avec le port. PRÉCAUTION : Appuyez pour éjecter toute carte insérée dans le lecteur de carte mémoire. PRÉCAUTION : Soyez prudent lors de la manipulation des batteries lithium-ion rechargeables des ordinateurs portables. Les batteries gonflées ne doivent pas être utilisées. Elles doivent être remplacées et mises au rebut de façon adaptée. Avant d’intervenir à l’intérieur de votre ordinateur Étapes

1. Enregistrez et fermez tous les fichiers et quittez tous les programmes ouverts.

2. Arrêtez l’ordinateur. Pour le système d’exploitation Windows, cliquez sur Démarrer > Alimentation > Arrêter.

REMARQUE : Si vous utilisez un autre système d’exploitation, consultez la documentation correspondante pour connaître les instructions relatives à l’arrêt de l’ordinateur.

3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise électrique.

40 Intervention à l’intérieur de votre ordinateur4. Déconnectez de votre ordinateur tous les appareils et périphériques réseau qui y sont raccordés (clavier, souris et écran).

5. Retirez toute carte multimédia et tout disque optique de votre ordinateur, le cas échéant.

6. Passez en Mode maintenance si vous pouvez mettre l’ordinateur sous tension.

Mode maintenance Le mode maintenance est utilisé pour couper l’alimentation sans débrancher le câble de la batterie de la carte système avant d’effectuer des réparations sur l’ordinateur. PRÉCAUTION : Si vous ne parvenez pas à mettre l’ordinateur sous tension pour le passer en mode maintenance ou si l’ordinateur ne prend pas en charge le mode maintenance, débranchez le câble de la batterie. Pour débrancher le câble de la batterie, suivez les étapes décrites dans la section Retrait de la batterie. REMARQUE : Assurez-vous que votre ordinateur est arrêté et que l’adaptateur secteur est débranché. a. Maintenez la touche <B> du clavier enfoncée et appuyez sur le bouton d’alimentation pendant 3secondes ou jusqu’à ce que le logoDell s’affiche à l’écran. b. Appuyez sur une touche pour continuer. c. Si l’adaptateur secteur n’est pas débranché, un message vous invitant à le retirer s’affiche à l’écran. Retirez l’adaptateur secteur, puis appuyez sur une touche pour poursuivre le processus du Mode maintenance. Le processus du Mode maintenance ignore automatiquement l’étape suivante si le numéro de propriété de l’ordinateur n’est pas configuré à l’avance par l’utilisateur. d. Lorsque le message suivant s’affiche à l’écran, appuyez sur une touche pour continuer. L’ordinateur émet troisbips courts et s’arrête immédiatement. e. Une fois l’ordinateur arrêté, il est en mode maintenance. REMARQUE : Si vous ne parvenez pas à mettre votre ordinateur sous tension ou à passer en Mode maintenance, ignorez ce processus. Instructions relatives à la sécurité Cette section détaille les principales mesures à adopter avant d’exécuter une instruction de démontage. Appliquez les consignes de sécurité ci-dessous avant toute procédure d’installation, de dépannage ou de réparation impliquant une opération de démontage/remontage: ● Éteignez l’ordinateur et tous les périphériques connectés. ● Débranchez l’ordinateur de l’alimentation secteur. ● Déconnectez tous les câbles réseau et périphériques de l’ordinateur. ● Utilisez un kit d’entretien sur le terrain contre les décharges électrostatiques pour travailler à l’intérieur de votre ordinateur portable afin d’éviter les décharges électrostatiques. ● Placez le composant déposé sur un tapis antistatique après l’avoir retiré de l’ordinateur. ● Portez des chaussures avec semelles en caoutchouc non conductrices afin de réduire les risques d’électrocution. ● Débranchez le système, appuyez sur le bouton d’alimentation et maintenez-le enfoncé pendant 15secondes pour décharger l’électricité résiduelle dans la carte système. Alimentation de secours Les produits Dell dotés d’une alimentation de secours doivent être débranchés avant d’en ouvrir le capot arrière. Les systèmes dotés d’une alimentation de secours restent alimentés lorsqu’ils sont éteints. L’alimentation interne permet de mettre l’ordinateur sous tension (Wake-on-LAN) et de le basculer en mode veille à distance; elle offre différentes fonctions de gestion avancée de l’alimentation. Liaison La liaison permet de connecter plusieurs conducteurs de terre à un même potentiel électrique. L’opération s’effectue à l’aide d’un kit de protection antistatique portable. Lorsque vous connectez un fil de liaison, vérifiez que celui-ci est en contact avec du matériel vierge (et non avec une surface peinte ou non métallique). Assurez-vous que la dragonne est bien fixée et en contact direct avec votre peau. Retirez vos bijoux, montres, bracelets ou bagues avant de mettre l’équipement et vous-même à la terre. Intervention à l’intérieur de votre ordinateur 41Protection contre les décharges électrostatiques Les décharges électrostatiques constituent une préoccupation majeure lorsque vous manipulez des composants électroniques, en particulier des composants sensibles tels que les cartes d’extension, les processeurs, les modules de mémoire et les cartes système. Une légère charge peut endommager les circuits d’une manière qui n’est pas toujours évidente, menant par exemple à des problèmes intermittents ou une durée de vie plus courte du produit. Alors que le secteur s’efforce de réduire les besoins en énergie et de renforcer la densité, la protection contre les décharges électrostatiques est une préoccupation croissante. Suite à la plus grande densité de semi-conducteurs dans les produits Dell les plus récents, ils sont dorénavant plus sensibles aux décharges électrostatiques que tout autre précédent produit Dell. Pour cette raison, certaines méthodes de manipulation de pièces approuvées précédemment ne sont plus applicables. Deux types de dommages liés aux décharges électrostatiques sont reconnus: les défaillances catastrophiques et les pannes intermittentes. ● Catastrophiques – Les défaillances catastrophiques représentent environ 20% des pannes liées aux décharges électrostatiques. Les dommages provoquent un arrêt immédiat et complet des fonctionnalités de l’appareil. Comme exemple de panne catastrophique, citons le cas d’un module DIMM de mémoire qui a précédemment reçu un choc statique et qui génère immédiatement un symptôme de type «Pas de POST/Pas de vidéo» et émet un code sonore indiquant une mémoire manquante défaillante. ● Intermittentes – Les pannes intermittentes représentent environ 80% des pannes liées aux décharges électrostatiques. Le taux élevé de pannes intermittentes signifie que la plupart du temps, lorsque des dommages se produisent, ils ne sont pas immédiatement reconnaissables. Le module de mémoire reçoit un choc statique dont la trace est faible et dont les dommages ne s’accompagnent d’aucun symptôme immédiat. La trace affaiblie peut prendre des semaines ou des mois à disparaître et, dans l’intervalle, peut entraîner une dégradation de l’intégrité de la mémoire, des erreurs intermittentes de mémoire, etc. Les pannes intermittentes ou latentes (en quelque sorte les «blessés légers») sont difficiles à détecter et à dépanner. Procédez comme suit pour éviter tout dommage causé par les décharges électrostatiques: ● Portez un bracelet antistatique filaire correctement mis à la terre. Les bracelets antistatiques sans fil n’offrent pas une protection adéquate. Toucher le châssis avant de manipuler les pièces ne garantit pas une protection adéquate contre les décharges électrostatiques sur les pièces présentant une sensibilité accrue aux dommages électrostatiques. ● Manipulez tous les composants sensibles dans une zone antistatique. Si possible, utilisez des tapis de sol et de plan de travail antistatiques. ● Lorsque vous déballez un composant sensible à l’électricité statique de son carton, ne le retirez pas de son emballage antistatique avant d’être prêt à l’installer dans votre appareil. Avant de retirer l’emballage antistatique, utilisez le bracelet antistatique pour décharger l’électricité statique de votre corps. Pour plus d’informations sur le bracelet antistatique et le testeur de bracelet antistatique, voir Composants d’un Service Kit sur le terrain contre les décharges électrostatiques. ● Avant de transporter un composant sensible à l’électricité statique, placez-le dans un emballage ou une boîte antistatique. Kit d’entretien sur le terrain contre les décharges électrostatiques Le Service Kit sur le terrain non surveillé est le plus utilisé. Chaque kit d’entretien comprend trois composants principaux : un tapis antistatique, une dragonne et un fil de connexion. PRÉCAUTION : Il est essentiel de tenir les appareils sensibles aux décharges électrostatiques à l’écart des pièces internes qui sont des isolants et souvent hautement chargés, notamment les boîtiers en plastique des dissipateurs de chaleur. Environnement de travail Avant de déployer le Service Kit ESD sur site, évaluer la situation chez le client. Par exemple, le déploiement du kit pour un environnement serveur est différent de celui d’un environnement de bureau ou portable. Les serveurs sont généralement installés dans un rack à l’intérieur d’un datacenter; les ordinateurs de bureau ou portables sont généralement placés sur des bureaux ou des armoires. Prévoyez toujours un grand espace de travail plat et ouvert, sans encombrement et suffisamment grand pour déployer le kit ESD avec un espace supplémentaire pour accueillir le type d’ordinateur à réparer. L’espace de travail doit également être exempt d’isolants susceptibles de provoquer un événement ESD. Sur la zone de travail, les isolants tels que le polystyrène expansé et autres plastiques doivent toujours être éloignés d’au moins 12pouces ou 30centimètres des pièces sensibles avant de manipuler physiquement tout composant matériel. Emballage résistant à l’électricité statique Tous les appareils sensibles aux décharges électrostatiques doivent être expédiés et reçus dans un emballage antistatique. Les sacs métalliques blindés contre l’électricité statique sont préférables. Cependant, vous devez toujours retourner le composant endommagé en

Intervention à l’intérieur de votre ordinateurutilisant le sac antistatique et l’emballage dans lesquels la nouvelle pièce est arrivée. Le sac ESD doit être plié et fermé avec du ruban adhésif et le même matériau d’emballage en mousse doit être utilisé dans la boîte d’origine dans laquelle la nouvelle pièce est arrivée. Les appareils sensibles aux décharges électrostatiques ne doivent être retirés de l’emballage que sur une surface de travail protégée contre les décharges électrostatiques, et les pièces ne doivent jamais être placées sur le dessus du sac ESD, car seul l’intérieur du sac est protégé. Placez toujours les pièces dans votre main, sur le tapis antistatique, dans l’ordinateur ou dans un sac antistatique. Composants d’un Service Kit de terrain contre les décharges électrostatiques Les composants d’un Service Kit de terrain contre les décharges électrostatiques sont les suivants: ● Tapis antistatique: ce tapis dissipatif vous permet de poser vos pièces lors des procédures d’entretien. Lorsque vous utilisez un tapis antistatique, votre bracelet antistatique doit être bien ajusté et le fil de connexion doit être raccordé au tapis et au matériel vierge de l’ordinateur sur lequel vous travaillez. Une fois le tapis déployé correctement, les pièces de rechange peuvent être retirées du sac ESD et placées directement sur le tapis. Les composants sensibles aux décharges électrostatiques sont protégés dans votre main, sur le tapis antistatique, dans l’ordinateur ou à l’intérieur d’un sac ESD. ● Bracelet antistatique et fil de liaison: ces deux éléments peuvent être directement connectés à votre poignet et au matériel vierge de l’équipement lorsque l’utilisation du tapis antistatique n’est pas requise. Dans le cas contraire, ils peuvent être connectés au tapis antistatique afin de protéger les composants qui sont temporairement placés sur ce dernier. La connexion physique du bracelet et du fil de connexion entre votre peau, le tapis antistatique et le matériel est connue sous le nom de liaison. N’utilisez que des Service Kits de terrain avec un bracelet antistatique, un tapis et un fil de connexion. N’utilisez jamais de bracelets sans fil. N’oubliez pas que les fils internes d’un bracelet antistatique sont sujets à des dommages liés à l’usure normale et doivent être vérifiés régulièrement avec un testeur de bracelet antistatique afin d’éviter les dommages accidentels du matériel liés à l’électricité statique. Il est recommandé de tester le bracelet et le fil de liaison au moins une fois par semaine. ● Testeur pour bracelet antistatique: les fils à l’intérieur du bracelet antistatique sont sujets à l’usure. Lorsque vous utilisez un kit non surveillé, il est recommandé de tester régulièrement le bracelet avant chaque intervention et, au minimum, une fois par semaine. Un testeur de bracelet est la meilleure méthode pour effectuer ce test. Pour effectuer le test, branchez le fil de connexion du bracelet antistatique sur le testeur lorsque vous le portez au poignet et appuyez sur le bouton. Une LED verte s’allume si le test est réussi; une LED rouge s’allume et une alarme retentit si le test échoue. REMARQUE : Il est conseillé de toujours utiliser la dragonne de mise à la terre ESD traditionnelle et le tapis de protection antistatique lors de l’entretien des produitsDell. En outre, il est essentiel de séparer les pièces sensibles de toutes les pièces isolantes lors de l’entretien de l’ordinateur. Transport des composants sensibles Afin de garantir le transport sécurisé des composants sensibles à l’électricité statique (remplacement ou retour de pièces àDell, par exemple), il est essentiel d’insérer ces derniers dans des sachets antistatiques. Après une intervention à l’intérieur de votre ordinateur À propos de cette tâche PRÉCAUTION : Laisser des vis mal installées à l’intérieur de votre ordinateur peut l’endommager gravement. Étapes

1. Remettez en place toutes les vis et assurez-vous qu’elles sont toutes bien fixées à l’intérieur de l’ordinateur.

2. Branchez les dispositifs externes, les périphériques et les câbles que vous avez retirés avant d’intervenir sur votre ordinateur. 3. Remettez en place les cartes mémoire, les disques et tout autre composant que vous avez retiré avant d’intervenir sur votre ordinateur.

4. Branchez l’ordinateur sur les prises électriques correspondantes.

REMARQUE : Pour quitter le mode maintenance, veillez à brancher l’adaptateur secteur au port correspondant sur l’ordinateur.

5. Appuyez sur le bouton d’alimentation pour allumer l’ordinateur. L’ordinateur redémarrera automatiquement en mode de

fonctionnement normal. Intervention à l’intérieur de votre ordinateur 43BitLocker PRÉCAUTION : Si BitLocker n’est pas suspendu avant la mise à jour du BIOS, la clé BitLocker ne sera pas reconnue lors du prochain redémarrage de l’ordinateur. Vous êtes alors invité à saisir la clé de récupération pour continuer, et le système affiche une invite vous la demandant à chaque redémarrage. Si la clé de récupération n’est pas connue, cela peut provoquer une perte de données ou une réinstallation du système d’exploitation. Pour plus d’informations, reportez-vous à l’article de la base de connaissances: Mise à jour du BIOS sur les systèmes Dell avec BitLocker activé. L’installation des composants suivants déclenche BitLocker:

Disque dur ou disqueSSD ● Carte système Outils recommandés Les procédures dans ce document peuvent nécessiter les outils suivants: ● Tournevis cruciforme n°0 ● Tournevis cruciformenº1 ● Pointe en plastique Liste des vis REMARQUE : Lors du retrait des vis d’un composant, il est recommandé de noter leur type et leur nombre, puis de les placer dans une boîte. Cela permet de vous assurer que le nombre et le type corrects de vis spécifiques sont réutilisés lors de la remise en place du composant. REMARQUE : Certains ordinateurs sont dotés de surfaces magnétiques. Assurez-vous que les vis n’y restent pas collées lors de la remise en place du composant. REMARQUE : La couleur des vis peut varier en fonction de la configuration commandée. Tableau 38. Liste des vis Composant Type de vis Quantité Image de vis Cache de fond Vis imperdable 8 Batterie Vis imperdable 5 Dissipateur de chaleur - carte graphique séparée Vis imperdable 6 Dissipateur de chaleur - carte graphique intégrée Vis imperdable 4 Support de la carteWLAN Vis imperdable 1 Protection thermique du disqueSSDM.22230 M2x3 2 CarteWWAN M2x3 1 Ventilateur M2x5 2 Cadre interne de l’assemblage M2x3 8 44 Intervention à l’intérieur de votre ordinateurTableau 38. Liste des vis(suite) Composant Type de vis Quantité Image de vis Lecteur de carte à puce M2x2,5 3 Carte du bouton d’alimentation M2x2,5 2 Support du clavier M2x2 17 Clavier M2x2 4 Support du lecteur d’empreintes digitales M2x3 1 Support de câble d’écran M2x3 2 Carte système M2x4 3 Support USB-C M2x5 3 Charnières gauche et droite de l’écran (fixées à l’assemblage du repose-poignets) M2,5x5 4 Panneau d’écran M2,5x3 2 Charnières d’écran (fixées au capot arrière de l’écran) M2,5x3 4 Principaux composants de l’ordinateur Precision3490 L’image suivante illustre les principaux composants de l’ordinateur Precision3490. Intervention à l’intérieur de votre ordinateur 45Figure 9. Principaux composants de votre ordinateur

4. Dissipateur de chaleur

7. Cadre interne de l’assemblage

8. Lecteur de carte à puce (en option)

9. Assemblage du repose-poignets

Intervention à l’intérieur de votre ordinateur12. Assemblage d’écran

17. Protection thermique du disqueSSD

19. Carte du bouton d’alimentation

REMARQUE : Dell fournit la liste des composants et leurs numéros de référence pour la configuration système d’origine achetée. Ces pièces sont disponibles en fonction des garanties achetées par le client. Contactez votre agent commercialDell pour connaître les options d’achat. Intervention à l’intérieur de votre ordinateur 47Retrait et installation de composants remplaçables par le client (CRU) Les composants remplaçables dans ce chapitre sont des composants remplaçables par le client (CRU). PRÉCAUTION : Les clients ne peuvent remplacer que les composants remplaçables par l’utilisateur (CRU), en respectant les consignes de sécurité et les procédures de remplacement. REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. Plateau de carte SIM Retrait du plateau de carteSIM Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

À propos de cette tâche Les images suivantes indiquent l’emplacement du plateau de la carteSIM et fournissent une représentation visuelle de la procédure de retrait. Cette procédure ne s’applique qu’aux ordinateurs expédiés avec unecarteWWAN.

48 Retrait et installation de composants remplaçables par le client (CRU)Figure 10. Retrait du plateau de carteSIM Étapes

1. Insérez une broche dans la fente de dégagement du plateau de la carteSIM.

2. Enfoncez la broche pour dégager le verrou et éjectez le plateau de la carteSIM.

3. Faites glisser le plateau de carteSIM hors du logement sur l’ordinateur.

4. Retirez la carte SIM de son plateau.

5. Faites glisser et repoussez le plateau de la carteSIM vide dans le logement.

Installation du plateau de la carte SIM Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du plateau de la carteSIM et fournissent une représentation visuelle de la procédure d’installation. Cette procédure ne s’applique qu’aux ordinateurs expédiés avec unecarteWWAN. Retrait et installation de composants remplaçables par le client (CRU) 49Figure 11. Installation du plateau de la carte SIM Étapes

1. Insérez une broche dans la fente de dégagement pour libérer le plateau de la carteSIM.

2. Enfoncez la broche pour dégager le verrou et éjectez le plateau de la carteSIM.

3. Faites glisser le plateau de carteSIM hors du logement sur l’ordinateur.

4. Alignez et placez la carte SIM dans le logement dédié sur le plateau de la carte SIM.

5. Faites glisser le plateau de la carteSIM dans son logement à l’intérieur de l’ordinateur et poussez dessus pour le mettre en place. Étapes suivantes

1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Cache de fond Retrait du cache de fond Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

REMARQUE : Assurez-vous que l’ordinateur est en mode maintenance. Pour plus d’informations, reportez-vous à la section Avant d’intervenir à l’intérieur de votre ordinateur. 50 Retrait et installation de composants remplaçables par le client (CRU)PRÉCAUTION : Si votre ordinateur ne parvient pas à passer en mode maintenance, débranchez le câble de la batterie de la carte système.

2. Retirez la cartenanoSIM.

À propos de cette tâche REMARQUE : Avant de retirer le cache de fond, assurez-vous qu’aucune carte à puce ne se trouve dans le logement correspondant de l’ordinateur. Les images suivantes indiquent l’emplacement du cache de fond et fournissent une représentation visuelle de la procédure de retrait. Figure 12. Retrait du cache de fond Étapes

1. Dévissez les huitvis imperdables qui fixent le cache de fond à l’assemblage de repose-poignets.

Retrait et installation de composants remplaçables par le client (CRU) 512. En commençant par le bord supérieur, utilisez une pointe en plastique pour faire levier sur le cache de fond et le dégager de tous les côtés de l’assemblage du repose-poignets.

3. Soulevez le cache de fond pour le retirer de l’assemblage du repose-poignets.

REMARQUE : Assurez-vous que l’ordinateur est en mode maintenance. Si votre ordinateur ne parvient pas à passer en mode maintenance, débranchez le câble de la batterie de la carte système. Pour déconnecter le câble de la batterie, suivez les étapes4à5. 4. À l’aide de la languette de retrait, déconnectez le câble de la batterie du connecteur (BATTERY) situé sur la carte système. 5. Maintenez le bouton d’alimentation enfoncé pendant cinqsecondes pour mettre l’ordinateur à la terre et drainer l’électricité résiduelle. Installation du cache de fond Prérequis Si vous remplacez un composant, retirez le composant existant avant d’effectuer la procédure d’installation.

Retrait et installation de composants remplaçables par le client (CRU)À propos de cette tâche Les images suivantes indiquent l’emplacement du cache de fond et fournissent une représentation visuelle de la procédure d’installation. Figure 13. Installation du cache de fond REMARQUE : Si la batterie n’est pas un prérequis et si vous avez déconnecté son câble, assurez-vous de le connecter. Étapes

1. Connectez le câble de la batterie au connecteur (BATTERIE) situé sur la carte système.

2. Alignez et placez le cache de fond dans des logements situés sur l’assemblage du repose-poignets.

3. Vissez les deuxvis imperdables qui fixent le cache de fond à l’assemblage de repose-poignets.

Retrait et installation de composants remplaçables par le client (CRU) 53Étapes suivantes

1. Installez la cartenanoSIM.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Module de mémoire Retrait du module de mémoire Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

À propos de cette tâche La figure suivante indique l’emplacement du module de mémoire et fournit une représentation visuelle de la procédure de retrait. Figure 14. Retrait du module de mémoire Étapes 1. Du bout des doigts, écartez délicatement les attaches de fixation situées sur l’emplacement du module de mémoire jusqu’à ce que ce dernier s’éjecte.

2. Faites glisser le module de mémoire et retirez-le de son logement sur la carte système.

REMARQUE : Répétez les étapes1 et 2 si plusieurs modules de mémoire sont installés sur votre ordinateur. Installation du module de mémoire Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation.

Retrait et installation de composants remplaçables par le client (CRU)À propos de cette tâche La figure suivante indique l’emplacement du module de mémoire et fournit une représentation visuelle de la procédure d’installation. Figure 15. Installation du module de mémoire Étapes

1. Alignez l’encoche du module de mémoire avec la languette située sur son logement.

2. Insérez fermement le module de mémoire dans son connecteur en l’inclinant, puis appuyez dessus jusqu’à ce qu’il s’encliquette. REMARQUE : Si vous n’entendez pas de déclic, retirez le module mémoire et réinstallez-le. Étapes suivantes

1. Installez le cache de fond.

2. Installez la cartenanoSIM.

3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

DisqueSSD Retrait du disqueSSD M.22230 Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

À propos de cette tâche L’image suivante indique l’emplacement du disqueSSDM.22230 et fournit une représentation visuelle de la procédure de retrait. Retrait et installation de composants remplaçables par le client (CRU) 55Figure 16. Retrait du disqueSSD M.22230 Étapes

1. Retirez les deuxvis (M2x3) qui fixent la protection thermique du disqueSSD à l’assemblage du repose-poignets.

2. Faites glisser la protection thermique du disqueSSD et soulevez-la hors de l’assemblage du repose-poignets.

3. Faites glisser le disqueSSDM.22230 et soulevez-le de son emplacement.

Installation du disqueSSD M.22230 Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du disqueSSDM.22230 et fournissent une représentation visuelle de la procédure d’installation.

Retrait et installation de composants remplaçables par le client (CRU)Figure 17. Installation du disqueSSD M.22230 Étapes

1. Alignez l’encoche du disqueSSD avec la languette située sur le logement du disque SSD (SSD).

2. Faites glisser le disqueSSD dans son logement (SSD).

3. Insérez la languette de la protection thermique dans l’encoche située sur le cadre interne.

4. Alignez les trous de vis de la protection thermique du disqueSSD avec ceux du disqueSSD et de l’assemblage du repose-poignets. 5. Remettez en place les deuxvis (M2x3) qui fixent la protection thermique du disqueSSD M.22230 au disqueSSD et à l’assemblage du repose-poignets. Étapes suivantes

1. Installez le cache de fond.

2. Installez la cartenanoSIM.

3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Carte sans fil Retrait de la carte sans fil Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

À propos de cette tâche L’image suivante indique l’emplacement de la carte sans fil et fournit une représentation visuelle de la procédure de retrait. Retrait et installation de composants remplaçables par le client (CRU) 57Figure 18. Retrait de la carte sans fil Étapes

1. Desserrez la vis imperdable qui fixe le support de la carte sansfil à cette carte et à la carte système.

2. Soulevez le support de la carte sans fil pour le retirer de cette dernière.

3. Déconnectez de la carte sans fil les câbles des antennes.

4. Décollez la carte sans fil du patin adhésif et retirez-la de son logement (WLAN).

Installation de la carte sans fil Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante indique l’emplacement de la carte sans fil et fournit une représentation visuelle de la procédure d’installation.

Retrait et installation de composants remplaçables par le client (CRU)Figure 19. Installation de la carte sans fil Étapes

1. Connectez les câbles des antennes à la carte sans fil.

Le tableau suivant décrit les couleurs des câbles des antennes correspondant à la carte sans fil prise en charge par votre ordinateur. Tableau 39. Code couleur des câbles des antennes Connecteurs sur la carte sans fil Couleur des câbles de l’antenne Marquage sérigraphie Principal Blanc PRINCIPAL △ (triangle blanc) Auxiliaire Noir AUX ▲ (triangle noir)

2. Alignez l’encoche de la carte sans fil avec la languette située sur le logement de cette dernière (WLAN).

3. Insérez la carte sans fil dans le logement en l’inclinant, puis collez-la sur le tampon adhésif de la carte système.

4. Alignez le trou de vis situé sur le support de la carte sans fil avec le trou de vis de cette dernière et de la carte système.

5. Serrez la vis imperdable qui fixe le support de la carte sans fil à cette dernière et à la carte système.

Retrait et installation de composants remplaçables par le client (CRU) 59Étapes suivantes

1. Installez le cache de fond.

2. Installez la cartenanoSIM.

3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

CarteWWAN (Wireless Wide Area Network) Retrait de la carteWWAN Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

À propos de cette tâche REMARQUE : La carteWWAN est disponible uniquement sur certaines configurations. Les images suivantes indiquent l’emplacement de la carte WWAN et fournissent une représentation visuelle de la procédure de retrait. 60 Retrait et installation de composants remplaçables par le client (CRU)Figure 20. Retirez la carteWWAN (pour les ordinateurs expédiés avec une carte4G) Retrait et installation de composants remplaçables par le client (CRU) 61Figure 21. Retirez la carteWWAN (pour les ordinateurs expédiés avec une carte5G) Étapes 1. À l’aide d’une pointe en plastique, faites levier sur la protection de la carteWWAN à partir de l’encoche droite pour la dégager du cadre qui accueille la carteWWAN.

2. Soulevez la protection de la carteWWAN pour la retirer du cadre.

3. Retirez la vis (M2x3) qui fixe le support de la carteWWAN à cette dernière et à l’assemblage du repose-poignets.

4. Soulevez le support de la carteWWAN pour le retirer de cette dernière et de l’assemblage du repose-poignets.

5. Débranchez de la carte WWAN les câbles d’antenne.

6. Faites glisser la carteWWAN pour la retirer de son logement sur la carte système.

Installation de la carte WWAN Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche REMARQUE : La carteWWAN est disponible uniquement sur certaines configurations. 62 Retrait et installation de composants remplaçables par le client (CRU)Les images suivantes indiquent l’emplacement de la carteWWAN et fournissent une représentation visuelle de la procédure d’installation. Figure 22. Installez la carteWWAN (pour les ordinateurs expédiés avec la carte4G). Retrait et installation de composants remplaçables par le client (CRU) 63Figure 23. Installez la carteWWAN (pour les ordinateurs expédiés avec la carte5G). Étapes

1. Connectez les câbles d’antenne à la carte WWAN.

Le tableau suivant décrit les couleurs des câbles d’antenne correspondant à la carteWWAN prise en charge par votre ordinateur. Tableau 40. Codes de couleur des câbles d’antenne pour carteWWAN 4G Connecteurs de la carteWWAN Couleur des câbles de l’antenne Marquage sérigraphie Principal Blanc et gris MAIN 5 △ (triangle blanc) Auxiliaire Noir et gris 6 AUX ▲ (triangle noir) Tableau 41. Codes de couleur des câbles d’antenne pour carteWWAN 5G Connecteurs de la carteWWAN Couleur des câbles de l’antenne Marquage sérigraphie M Blanc et gris ANT0 M M1 Orange ANT1 M1 M2 Bleu ANT2 M2 64 Retrait et installation de composants remplaçables par le client (CRU)Tableau 41. Codes de couleur des câbles d’antenne pour carteWWAN 5G(suite) Connecteurs de la carteWWAN Couleur des câbles de l’antenne Marquage sérigraphie D/G Noir ANT3 D/G

2. Alignez l’encoche de la carteWWAN avec la languette du logement de carteWWAN (WWAN).

3. Insérez la carteWWAN dans le logement en l’inclinant.

4. Collez la carteWWAN au patin adhésif situé sur la carte système.

REMARQUE : Le patin adhésif s’applique uniquement aux ordinateurs expédiés avec une carteWWAN5G. 5. Alignez le trou de vis situé sur le support de la carteWWAN avec le trou de vis de cette dernière et de l’assemblage du repose- poignets. 6. Remettez en place la vis (M2x3) qui fixe le support de la carte sans fil à cette dernière et à l’assemblage du repose-poignets.

7. Alignez et connectez la protection de la carteWWAN au cadre qui accueille la carteWWAN.

1. Installez le cache de fond.

2. Installez la cartenanoSIM.

3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Ventilateur Retrait du ventilateur Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

À propos de cette tâche L’image suivante indique l’emplacement du ventilateur et fournit une représentation visuelle de la procédure de retrait. Retrait et installation de composants remplaçables par le client (CRU) 65Figure 24. Retrait du ventilateur Étapes 1. Débranchez le câble de la pile bouton du connecteur (JRTC1) et retirez-le des guides de routage situés sur le ventilateur.

2. Déconnectez le câble du ventilateur du connecteur (JFAN1) sur la carte système.

3. Décollez le ruban adhésif qui fixe le ventilateur au dissipateur de chaleur.

4. Retirez les deux vis (M2x5) qui fixent le ventilateur à l’assemblage du repose-mains.

5. Soulevez le ventilateur pour le dégager de l’assemblage de repose-poignets.

Installation du ventilateur Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante indique l’emplacement du ventilateur et fournit une représentation visuelle de la procédure d’installation.

Retrait et installation de composants remplaçables par le client (CRU)Figure 25. Installation du ventilateur Étapes

1. Alignez les trous de vis du ventilateur avec ceux de l’assemblage du repose-mains.

2. Remettez en place les deux vis (M2x5) qui fixent le ventilateur à l’assemblage repose-mains.

3. Collez le ruban adhésif qui fixe le ventilateur au dissipateur de chaleur.

4. Connectez le câble du ventilateur au connecteur (JFAN1) situé sur la carte système.

5. Faites passer le câble de la pile bouton dans les guides de routage situés sur le ventilateur, puis branchez ce câble sur le connecteur (JRTC1) de la carte système. Étapes suivantes

1. Installez le cache de fond.

2. Installez la cartenanoSIM.

3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Retrait et installation de composants remplaçables par le client (CRU) 67Retrait et installation des unités remplaçables sur site (FRU) Les composants remplaçables dans ce chapitre sont des unités remplaçables sur site (FRU). PRÉCAUTION : Les informations contenues dans cette section sur l’installation et le retrait desFRU sont destinées exclusivement aux techniciens de maintenance agréés. PRÉCAUTION : Pour éviter d’endommager le composant ou de perdre des données, assurez-vous que le remplacement des composants remplaçables sur site (FRU) est assuré par un technicien de maintenance agréé. PRÉCAUTION : DellTechnologies recommande que cet ensemble de réparations, si nécessaire, soit effectué par des experts techniques formés en réparation. PRÉCAUTION : Pour rappel, votre garantie ne couvre pas les dommages susceptibles de se produire lors de réparations de composants FRU qui ne sont pas autorisées parDellTechnologies. REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. Batterie Précautions relatives à la batterie lithium-ion rechargeable PRÉCAUTION : ● Soyez prudent lors de la manipulation des batteries lithium-ion rechargeables. ● Déchargez complètement la batterie avant de la retirer. Débranchez l’adaptateur secteur de l’ordinateur et faites fonctionner l’ordinateur uniquement sur batterie: la batterie est complètement déchargée lorsque l’ordinateur ne s’allume plus quand vous appuyez sur le bouton d’alimentation. ● La batterie ne doit pas être écrasée, abîmée, transpercée avec des objets étrangers ou laissée tomber. ● N’exposez pas la batterie à des températures élevées. Ne désassemblez pas les modules de batterie et les cellules. ● N’appuyez pas sur la batterie. ● Ne pliez pas la batterie. ● N’utilisez pas d’outils, quels qu’ils soient, pour faire levier sur la batterie. ● Pendant la maintenance de ce produit, assurez-vous qu’aucune vis n’est perdue ou mal placée, afin d’éviter toute perforation ou tout dommage accidentel de la batterie et d’autres composants de l’ordinateur. ● Si la batterie reste coincée dans votre ordinateur à la suite d’un gonflement, n’essayez pas de la libérer. En effet, perforer, plier ou écraser une batterie lithium-ion rechargeable peut être dangereux. Dans ce cas, contactez le support techniqueDell pour obtenir de l’aide. Reportez-vous à la section Contacter le support technique sur le site de supportDell. ● Achetez toujours des batteries authentiques sur le siteDell ou auprès de revendeurs ou partenairesDellagréés. ● Les batteries gonflées ne doivent pas être utilisées. Elles doivent être remplacées et mises au rebut de façon adaptée. Pour obtenir des instructions sur la manipulation et le remplacement des batteries lithium-ion rechargeables gonflées, consultez la section Manipulation des batteries lithium-ion rechargeables gonflées.

68 Retrait et installation des unités remplaçables sur site (FRU)Retrait de la batterie PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

À propos de cette tâche L’image suivante indique l’emplacement de la batterie et fournit une représentation visuelle de la procédure de retrait. Figure 26. Retrait de la batterie Étapes 1. Déconnectez le câble de la batterie du connecteur (BATTERIE) situé sur la carte système, s’il n’a pas déjà été déconnecté.

2. Dévissez les cinqvis imperdables qui fixent la batterie à l’assemblage du repose-poignets.

3. Soulevez la batterie pour le retirer de l’assemblage de repose-poignets.

Retrait et installation des unités remplaçables sur site (FRU)

694. Retournez la batterie et décollez le ruban adhésif qui fixe le câble de la batterie à cette dernière.

5. Retirez le câble de la batterie des guides de routage situés sur la batterie.

6. Débranchez le câble de la batterie de son connecteur sur la batterie.

Installation de la batterie PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante indique l’emplacement de la batterie et fournit une représentation visuelle de la procédure d’installation. Figure 27. Installation de la batterie

Retrait et installation des unités remplaçables sur site (FRU)Étapes

1. Alignez et faites passer le câble de la batterie par les guides de routage situés sur la batterie.

2. Collez le ruban adhésif qui fixe le câble de la batterie à cette dernière.

3. Connectez le câble de batterie au connecteur situé sur la batterie.

4. Retournez la batterie.

5. Alignez les trous de vis de la batterie avec ceux de l’assemblage du repose-poignets.

6. Vissez les cinqvis imperdables qui fixent la batterie à l’assemblage du repose-poignets.

7. Connectez le câble de la batterie au connecteur (BATTERIE) situé sur la carte système.

1. Installez le cache de fond.

2. Installez la cartenanoSIM.

3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Pile bouton Retrait de la pile bouton PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

À propos de cette tâche

Le retrait de la pile bouton réinitialise les paramètres du système BIOS aux valeurs d’usine. Avant de retirer la pile bouton, il est recommandé de noter les paramètres du BIOS. L’image suivante indique l’emplacement de la pile bouton et fournit une représentation visuelle de la procédure de retrait. Retrait et installation des unités remplaçables sur site (FRU) 71Figure 28. Retrait de la pile bouton Étapes

1. Déconnectez le câble de la pile bouton du connecteur (JRTC1) situé sur la carte système.

2. Retirez le câble de la pile bouton du guide d’acheminement sur le ventilateur.

3. Décollez la pile bouton et soulevez-la avec son câble, pour les retirer de la carte système.

Installation de la pile bouton PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante indique l’emplacement de la pile bouton et fournit une représentation visuelle de la procédure d’installation.

Retrait et installation des unités remplaçables sur site (FRU)Figure 29. Installation de la pile bouton Étapes

1. Collez la pile bouton sur l’étiquette correspondante (RTC BTTY ou RTC BATTERY) sur la carte système.

2. Acheminez le câble de la pile bouton à travers le guide d’acheminement des ventilateurs.

3. Connectez le câble de la pile bouton au connecteur (JRTC1) situé sur la carte système.

1. Installez le cache de fond.

2. Installez la cartenanoSIM.

3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Dissipateur de chaleur Retrait du dissipateur de chaleur (pour les ordinateurs expédiés avec une carte graphique intégrée) PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

4. Retirez la carte WWAN.

Retrait et installation des unités remplaçables sur site (FRU) 73À propos de cette tâche REMARQUE : Le dissipateur de chaleur se met à chauffer au cours d’un fonctionnement normal. Laissez-le refroidir avant de le manipuler. REMARQUE : Pour assurer un refroidissement maximal du processeur, ne touchez pas les zones de transfert de chaleur du dissipateur de chaleur. La graisse sur les doigts peut réduire les capacités de transfert de chaleur de la graisse thermoconductible. Les images suivantes indiquent l’emplacement du dissipateur de chaleur et montrent la procédure de retrait. Figure 30. Retrait du dissipateur de chaleur (pour les ordinateurs expédiés avec une carte4G)

Retrait et installation des unités remplaçables sur site (FRU)Figure 31. Retrait du capot de protection de l’alimentation (pour les ordinateurs expédiés avec une carte systèmeUMAH28) Retrait et installation des unités remplaçables sur site (FRU) 75Figure 32. Retrait du dissipateur de chaleur (pour les ordinateurs expédiés avec une carte5G) Étapes

1. À l’aide d’une pointe en plastique, faites levier sur le capot de protection de l’alimentation pour le retirer.

REMARQUE : Retirez le capot de protection de l’alimentation uniquement sur les ordinateurs livrés avec une carte systèmeUMAH28.

2. Décollez les câbles de l’antenneWWAN et retirez-les des guides d’acheminement situés sur le dissipateur de chaleur.

3. Desserrez les quatrevis imperdables dans l’ordre séquentiel inverse indiqué sur le dissipateur de chaleur [4>3>2>1].

REMARQUE : Le nombre de vis varie en fonction de la configuration commandée.

4. Soulevez le dissipateur de chaleur pour le dégager de la carte système.

Installation du dissipateur de chaleur (pour les ordinateurs expédiés avec une carte graphique intégrée) PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. 76 Retrait et installation des unités remplaçables sur site (FRU)Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche REMARQUE : Si vous remplacez la carte système ou le dissipateur de chaleur, utilisez la graisse thermique fournie dans le kit pour obtenir la conductivité thermique nécessaire. Les images suivantes indiquent l’emplacement du dissipateur de chaleur et illustrent la procédure d’installation. Figure 33. Installation du dissipateur de chaleur (pour les ordinateurs expédiés avec une carte4G) Retrait et installation des unités remplaçables sur site (FRU) 77Figure 34. Installation du dissipateur de chaleur (pour les ordinateurs expédiés avec une carte5G)

Retrait et installation des unités remplaçables sur site (FRU)Figure 35. Installation du capot de protection de l’alimentation (pour les ordinateurs expédiés avec une carte systèmeH28UMA) Étapes

1. Alignez puis placez le dissipateur de chaleur sur la carte système.

2. Serrez les quatrevis imperdables dans l’ordre séquentiel indiqué sur le dissipateur de chaleur [1>2>3>4].

REMARQUE : Le nombre de vis varie en fonction de la configuration commandée. 3. Faites passer les câbles d’antenne à travers les guides de routage situés sur le dissipateur de chaleur, puis collez le ruban adhésif.

4. Alignez et remettez en place le capot de protection de l’alimentation sur la carte système.

REMARQUE : L’installation du capot de protection de l’alimentation s’applique aux ordinateurs expédiés avec une carte systèmeH28UMA. Étapes suivantes

1. Installez la carteWWAN.

2. Installez le cache de fond.

3. Installez la cartenanoSIM.

4. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Retrait du dissipateur de chaleur (pour les ordinateurs expédiés avec une carte graphique séparée) PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

4. Retirez la carte WWAN.

Retrait et installation des unités remplaçables sur site (FRU) 79À propos de cette tâche REMARQUE : Le dissipateur de chaleur se met à chauffer au cours d’un fonctionnement normal. Laissez-le refroidir avant de le manipuler. REMARQUE : Pour assurer un refroidissement maximal du processeur, ne touchez pas les zones de transfert de chaleur du dissipateur de chaleur. La graisse sur les doigts peut réduire les capacités de transfert de chaleur de la graisse thermoconductible. L’image suivante indique l’emplacement du dissipateur de chaleur et fournit une représentation visuelle de la procédure de retrait. Figure 36. Retrait du dissipateur de chaleur Étapes

1. Desserrez les sixvis imperdables dans l’ordre séquentiel inverse indiqué sur le dissipateur de chaleur [6>5>4>3>2>1].

REMARQUE : Le nombre de vis varie en fonction de la configuration commandée.

2. Soulevez le dissipateur de chaleur pour le dégager de la carte système.

Installation du dissipateur de chaleur (pour les ordinateurs expédiés avec une carte graphique séparée) PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche REMARQUE : Si vous remplacez la carte système ou le dissipateur de chaleur, utilisez la graisse thermique fournie dans le kit pour obtenir la conductivité thermique nécessaire. L’image suivante indique l’emplacement du dissipateur de chaleur et fournit une représentation visuelle de la procédure d’installation.

Retrait et installation des unités remplaçables sur site (FRU)Figure 37. Installation du dissipateur de chaleur Étapes

1. Alignez puis placez le dissipateur de chaleur sur la carte système.

2. Serrez les sixvis imperdables dans l’ordre séquentiel indiqué sur le dissipateur de chaleur [1>2>3>4>5>6].

REMARQUE : Le nombre de vis varie en fonction de la configuration commandée. Étapes suivantes

1. Installez la carteWWAN.

2. Installez le cache de fond.

3. Installez la cartenanoSIM.

4. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Haut-parleurs Retrait des haut-parleurs PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

4. Retirez la carte sans fil.

À propos de cette tâche La figure suivante indique l’emplacement des haut-parleurs et fournit une représentation visuelle de la procédure de retrait. Retrait et installation des unités remplaçables sur site (FRU) 81Figure 38. Retrait des haut-parleurs Étapes

1. Déconnectez le câble des haut-parleurs du connecteur (JSPK1) sur la carte système.

2. Retirez le câble d’antenne blanc et le câble des haut-parleurs des guides d’acheminement situés sur l’assemblage du repose-poignets et clavier et sur le cadre interne de l’assemblage.

3. Soulevez les haut-parleurs gauche et droit ainsi que leur câble et retirez-les de l’assemblage du repose-poignets.

Installation des haut-parleurs PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement des haut-parleurs et illustrent la procédure d’installation.

Retrait et installation des unités remplaçables sur site (FRU)Figure 39. Installation des haut-parleurs Étapes 1. À l’aide des embouts d’alignement, placez les haut-parleurs gauche et droit dans leurs logements situés sur l’assemblage du repose- poignets. REMARQUE : Assurez-vous que les passe-câbles en caoutchouc sont correctement positionnés. Figure 40. Positionnement des passe-câbles en caoutchouc 2. Faites passer le câble des haut-parleurs et le câble d’antenne blanc à travers les guides de routage situés sur l’assemblage du repose-poignets et le cadre interne de l’assemblage. REMARQUE : L’antenne principale de la carte sans fil est fournie avec les haut-parleurs en tant que module. Lors de l’installation du module, acheminez d’abord le câble des haut-parleurs le long de la partie inférieure de l’assemblage du repose-poignets, dans le guide d’acheminement situé sur le côté gauche du cadre interne de l’assemblage, et sous le câble d’antenne principale sans fil blanc. Acheminez le câble d’antenne principale sans fil blanc dans le coupe-circuit et le long de la partie supérieure du cadre interne de l’assemblage.

3. Connectez le câble des haut-parleurs au connecteur (JSPK1) situé sur la carte système.

Retrait et installation des unités remplaçables sur site (FRU) 83Étapes suivantes

1. Installez la cartesans fil.

2. Installez le cache de fond.

3. Installez la cartenanoSIM.

4. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Cadre interne de l’assemblage Retrait du cadre interne de l’assemblage PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

7. Retirez les haut-parleurs.

À propos de cette tâche L’image suivante indique l’emplacement du cadre interne de l’assemblage et fournit une représentation visuelle de la procédure de retrait. Figure 41. Retrait du cadre interne de l’assemblage Étapes

1. Retirez les huitvis (M2x3) qui fixent le cadre interne de l’assemblage à l’assemblage du repose-poignets.

2. Retirez le cadre interne de l’assemblage de l’assemblage du repose-poignets.

Retrait et installation des unités remplaçables sur site (FRU)Installation du cadre interne de l’assemblage PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante indique l’emplacement du cadre interne de l’assemblage et fournit une représentation visuelle de la procédure d’installation. Figure 42. Installation du cadre interne de l’assemblage Étapes

1. À l’aide des embouts d’alignement, placez le cadre interne de l’assemblage sur l’assemblage du repose-poignets.

2. Alignez les trous de vis situés sur le cadre interne de l’assemblage avec les trous de vis de la carte système et l’assemblage du repose-poignets.

3. Remettez en place les huitvis (M2x3) qui fixent le cadre interne de l’assemblage à l’assemblage du repose-poignets.

1. Installez les haut-parleurs.

4. Installez la batterie.

5. Installez le cache de fond.

6. Installez la cartenanoSIM.

7. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Retrait et installation des unités remplaçables sur site (FRU) 85Assemblage d’écran Retrait de l’assemblage d’écran (pour les ordinateurs expédiés avec une carte graphique intégrée) PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage d’écran et fournissent une représentation visuelle de la procédure de retrait. Figure 43. Retrait de l’assemblage d’écran (pour les ordinateurs expédiés avec une carte4G)

Retrait et installation des unités remplaçables sur site (FRU)Figure 44. Retrait de l’assemblage d’écran (pour les ordinateurs expédiés avec une carte4G) Retrait et installation des unités remplaçables sur site (FRU) 87Figure 45. Retrait de l’assemblage d’écran (pour les ordinateurs expédiés avec une carte5G)

Retrait et installation des unités remplaçables sur site (FRU)Figure 46. Retrait de l’assemblage d’écran (pour les ordinateurs expédiés avec une carte5G) Étapes

1. Retirez les deuxvis (M2x3) qui fixent le support de câble d’écran à la carte système.

2. Soulevez le support du câble d’écran pour le retirer de l’ordinateur.

3. À l’aide de la languette de retrait, déconnectez le câble de l’écran du connecteur (JEDP1) situé sur la carte système.

4. Retirez les câbles d’antenneWWAN des guides de routage situés sur le dissipateur de chaleur.

5. Retirez les quatrevis (M2,5x5) qui fixent les charnières gauche et droite de l’assemblage du repose-poignets.

6. Soulevez délicatement l’assemblage du repose-poignets et dégagez-le de l’assemblage d’écran.

7. Placez l’assemblage d’écran sur une surface propre et plane.

Installation de l’assemblage d’écran (pour les ordinateurs expédiés avec une carte graphique intégrée) PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage d’écran et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation des unités remplaçables sur site (FRU) 89Figure 47. Installation de l’assemblage d’écran (pour les ordinateurs expédiés avec une carte4G)

Retrait et installation des unités remplaçables sur site (FRU)Figure 48. Installation de l’assemblage d’écran (pour les ordinateurs expédiés avec une carte4G) Retrait et installation des unités remplaçables sur site (FRU) 91Figure 49. Installation de l’assemblage d’écran (pour les ordinateurs expédiés avec une carte5G)

Retrait et installation des unités remplaçables sur site (FRU)Figure 50. Installation de l’assemblage d’écran (pour les ordinateurs expédiés avec une carte5G) Étapes

1. Alignez les trous de vis situés sur l’assemblage du repose-poignets avec ceux situés sur les charnières d’écran.

2. Remettez en place les quatrevis (M2,5x5) qui fixent les charnières gauche et droite de l’écran à l’assemblage du repose-poignets.

3. Tenez délicatement l’assemblage du repose-poignets et fermez-le vers l’assemblage d’écran.

4. Connectez le câble de l’écran au connecteur ((JEDP1) sur la carte système.

5. Alignez les trous de vis du support de câble d’écran avec ceux de la carte système.

6. Remettez en place les deuxvis (M2x3) qui fixent le support de câble d’écran à la carte système.

7. Faites passer les câbles d’antenneWWAN sur les guides de routage situés sur le dissipateur de chaleur.

3. Installez le cache de fond.

4. Installez la cartenanoSIM.

5. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Retrait de l’assemblage d’écran (pour les ordinateurs expédiés avec une carte graphique séparée) PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

Retrait et installation des unités remplaçables sur site (FRU)

933. Retirez le cache de fond.

À propos de cette tâche La figure suivante indique l’emplacement de l’assemblage d’écran et fournit une représentation visuelle de la procédure de retrait. Figure 51. Retrait de l’assemblage d’écran (pour les ordinateurs expédiés avec une carte graphique séparée) Étapes

1. Retirez les deuxvis (M2x3) qui fixent le support de câble d’écran à la carte système.

2. Soulevez le support du câble d’écran pour le retirer de l’ordinateur.

Retrait et installation des unités remplaçables sur site (FRU)3. Utilisez la languette de retrait du câble de l’écran pour le débrancher du connecteur (JEDP1) sur la carte système. 4. Débranchez les câbles de l’écran tactile et du capteur gyroscopique du connecteur (JSENTS1) situé sur la carte système. 5. Débranchez le câble de la caméra infrarouge du connecteur (JIR1) de la carte système et retirez le câble du guide d’acheminement sur la carte système.

6. Retirez les quatrevis (M2,5x5) qui fixent les charnières gauche et droite de l’assemblage du repose-poignets.

7. Soulevez délicatement l’assemblage du repose-poignets et retirez-le de l’assemblage d’écran.

8. Placez l'assemblage d'écran sur une surface propre et plane.

Installation de l’assemblage d’écran (pour les ordinateurs expédiés avec une carte graphique séparée) PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage d’écran et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation des unités remplaçables sur site (FRU) 95Figure 52. Installation de l’assemblage d’écran (pour les ordinateurs expédiés avec une carte graphique séparée) Étapes

1. Alignez les trous de vis situés sur l’assemblage du repose-poignets avec ceux situés sur les charnières d’écran.

2. Remettez en place les quatrevis (M2,5x5) qui fixent les charnières gauche et droite de l’écran à l’assemblage du repose-poignets.

3. Tenez délicatement l’assemblage du repose-poignets et fermez-le vers l’assemblage d’écran.

4. Connectez le câble de la caméra infrarouge au connecteur (JIR1) situé sur la carte système et faites passer le câble de la caméra infrarouge à travers le guide de routage situé sur la carte système.

5. Connectez le câble de l’écran tactile et du capteurG au connecteur (JSENTS1) situé sur la carte système.

6. Connectez le câble de l’écran au connecteur ((JEDP1) sur la carte système.

7. Alignez les trous de vis du support de câble d’écran avec ceux de la carte système.

Retrait et installation des unités remplaçables sur site (FRU)8. Remettez en place les deuxvis (M2x3) qui fixent le support de câble d’écran à la carte système. Étapes suivantes

3. Installez le cache de fond.

4. Installez la cartenanoSIM.

5. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Bordure d’écran Retrait de la bordure d’écran PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

6. Retirez l’assemblage d’écran.

À propos de cette tâche Les images suivantes indiquent l’emplacement de la bordure d’écran et fournissent une représentation visuelle de la procédure de retrait. Figure 53. Retrait de la bordure d’écran Retrait et installation des unités remplaçables sur site (FRU) 97Étapes 1. Faites délicatement levier sur la bordure d’écran en commençant par les encoches situées sur le bord inférieur de l’écran, près des charnières gauche et droite. 2. Opérez un mouvement de levier le long de la bordure d’écran jusqu’à séparer complètement cette dernière du capot de l’écran.

3. Soulevez la bordure d’écran hors de l’assemblage d’écran.

Installation de la bordure d’écran PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante indique l’emplacement de la bordure d’écran et fournit une représentation visuelle de la procédure d’installation. Figure 54. Installation de la bordure d’écran Étapes

1. Alignez le cadre d’écran sur l’assemblage du cache arrière de l’affichage et des antennes.

2. Enclenchez la bordure d’écran avec précaution.

1. Installez l’assemblage d’écran.

4. Installez le cache de fond.

5. Installez la cartenanoSIM.

6. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Retrait et installation des unités remplaçables sur site (FRU)Panneau d’écran Retrait du panneau d’écran PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

6. Retirez l’assemblage d’écran.

7. Retirez la bordure d’écran.

À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau d’écran et fournissent une représentation visuelle de la procédure de retrait. Retrait et installation des unités remplaçables sur site (FRU) 99Figure 55. Retrait du panneau d’écran REMARQUE : Le panneau d’écran est préassemblé avec les supports d’écran sous la forme d’une seule pièce de rechange. Ne tirez pas sur la bande adhésive à décollement par étirement et ne séparez pas les supports du panneau d’écran. 100 Retrait et installation des unités remplaçables sur site (FRU)Figure 56. Panneau d’écran Étapes

1. Retirez les deuxvis (M2,5x3) qui fixent le panneau d’écran au capot arrière de l’écran.

2. Soulevez le bord inférieure du panneau d’écran et faites-le glisser vers le bas pour dégager le support de l’écran des logements situés dans la partie supérieure du capot arrière de l’écran.

3. Faites pivoter le panneau d’écran.

4. Décollez le ruban adhésif qui fixe le câble de l’affichage au panneau d’affichage.

5. Ouvrez le loquet et déconnectez le câble d’écran du connecteur situé sur le panneau d’écran.

6. Débranchez le câble de la carte des capteurs gyroscopiques du connecteur (JSENTS1) situé sur la carte des capteurs gyroscopiques (en option).

7. Soulevez le panneau d’écran pour le dégager du capot arrière de l’écran.

Installation du panneau d’écran PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau d’écran et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation des unités remplaçables sur site (FRU) 101Figure 57. Installation du panneau d’écran Étapes

1. Connectez le câble de l’écran au connecteur situé sur le panneau d’écran, puis fermez le loquet pour fixer le câble.

2. Collez le ruban adhésif fixant le câble de l’écran au panneau d’écran.

3. Branchez le câble des capteurs gyroscopiques sur le connecteur (JSENTS1) situé sur la carte des capteurs gyroscopiques.

4. Faites pivoter le panneau d’écran et placez-le sur le capot arrière de l’écran.

REMARQUE : Assurez-vous que les languettes du panneau d’écran sont insérées dans les logements situés sur le capot arrière de l’écran.

5. Remettez en place les deuxvis (M2.5x3) qui fixent le panneau d’écran au capot arrière de l’écran.

1. Installez la bordure d’écran.

2. Installez l’assemblage d’écran.

5. Installez le cache de fond.

Retrait et installation des unités remplaçables sur site (FRU)6. Installez la cartenanoSIM.

7. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Module de webcam Retrait du module de caméra PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

6. Retirez l’assemblage d’écran.

7. Retirez la bordure d’écran.

8. Retirez le panneau d’écran.

À propos de cette tâche Les images suivantes indiquent l’emplacement du module de caméra et fournissent une représentation visuelle de la procédure de retrait. Figure 58. Retrait du module de caméra Étapes

1. Décollez le ruban adhésif qui fixe le câble de la webcam au capot arrière de l’écran.

2. Déconnectez du module de webcam le câble de cette dernière.

3. Faites délicatement levier sur le module de la webcam à partir des encoches situées sur le bord inférieur du module de la webcam. Retrait et installation des unités remplaçables sur site (FRU) 1034. Soulevez le module de caméra pour le dégager du capot arrière de l’écran. Installation du module de caméra PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du module de caméra et fournissent une représentation visuelle de la procédure d’installation. Figure 59. Installation du module de caméra Étapes

1. Alignez le module de la webcam avec les broches situées sur le capot arrière de l’écran.

2. Connectez le câble du module de caméra au connecteur situé sur le module de celle-ci.

3. Collez le ruban adhésif fixant le câble de la webcam au module de cette dernière.

1. Installez le panneau d’écran.

2. Installez la bordure d’écran.

3. Installez l’assemblage d’écran.

6. Installez le cache de fond.

7. Installez la cartenanoSIM.

8. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Retrait et installation des unités remplaçables sur site (FRU)Charnières de l’écran Retrait des charnières d’écran PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

6. Retirez l’assemblage d’écran.

7. Retirez la bordure d’écran.

8. Retirez le panneau d’écran.

À propos de cette tâche L’image suivante indique l’emplacement des charnières d’écran et fournit une représentation visuelle de la procédure de retrait. Figure 60. Retrait des charnières d’écran Étapes

1. Retirez les deuxvis (M2,5x3) qui fixent la charnière droite au capot arrière de l’écran.

2. Soulevez la charnière droite et retirez-la du capot arrière de l’écran.

3. Retirez les deuxvis (M2,5x3) qui fixent la charnière gauche au capot arrière de l’écran.

4. Soulevez la charnière gauche et retirez-la du capot arrière de l’écran.

Retrait et installation des unités remplaçables sur site (FRU) 105Installation des charnières d’écran PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante indique l’emplacement des charnières d’écran et fournit une représentation visuelle de la procédure d’installation. Figure 61. Installation des charnières d’écran Étapes

1. Alignez le trou de vis de la charnière d’écran gauche avec celui du capot arrière de l’écran.

2. Remettez en place les deuxvis (M2,5x3) qui fixent la charnière gauche au capot arrière de l’écran.

3. Alignez le trou de vis de la charnière d’écran droite avec celui du capot arrière de l’écran.

4. Remettez en place les deuxvis (M2,5x3) qui fixent la charnière droite au capot arrière de l’écran.

1. Installez le panneau d’écran.

2. Installez la bordure d’écran.

3. Installez l’assemblage d’écran.

6. Installez le cache de fond.

7. Installez la cartenanoSIM.

8. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Retrait et installation des unités remplaçables sur site (FRU)Câble d’écran Retrait du câble de l’écran PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

6. Retirez l’assemblage d’écran.

7. Retirez la bordure d’écran.

8. Retirez le panneau d’écran.

À propos de cette tâche L’image suivante indique l’emplacement du câble d’écran et fournit une représentation visuelle de la procédure de retrait. Retrait et installation des unités remplaçables sur site (FRU) 107Figure 62. Retrait du câble de l’écran Étapes 1. Décollez le ruban adhésif qui fixe le câble de la caméra au capot arrière de l’écran sur les ordinateurs expédiés avec un module de caméra EMZA.

2. Déconnectez du module de webcam le câble de cette dernière.

3. Déconnectez le câble de la carte du capteurG de cette dernière sur les ordinateurs expédiés avec une telle carte.

4. Retirez délicatement le câble d’écran pour le libérer de la partie adhésive et soulevez le câble d’écran pour le retirer du capot arrière de l’écran. Installation du câble de l’écran PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. 108 Retrait et installation des unités remplaçables sur site (FRU)Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche La figure suivante indique l’emplacement du câble d’écran et fournit une représentation visuelle de la procédure d’installation. Figure 63. Installation du câble de l’écran Étapes

1. Collez le câble d’écran au capot arrière de l’écran.

2. Connectez le câble de la carte du capteurG à cette dernière sur les ordinateurs expédiés avec une telle carte.

3. Connectez le câble de la caméra au connecteur situé sur le module de celle-ci.

4. Collez le ruban adhésif qui fixe le câble de la caméra au capot arrière de l’écran sur les ordinateurs expédiés avec un module de caméra EMZA. Retrait et installation des unités remplaçables sur site (FRU) 109Étapes suivantes

1. Installez le panneau d’écran.

2. Installez la bordure d’écran.

3. Installez l’assemblage d’écran.

6. Installez le cache de fond.

7. Installez la cartenanoSIM.

8. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Capot arrière de l’écran Retrait du capot arrière d’écran PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

6. Retirez l’assemblage d’écran.

7. Retirez la bordure d’écran.

8. Retirez le panneau d’écran.

9. Retirez le module de caméra.

10. Retirez les charnières d’écran.

11. Retirez le câble de l’écran.

À propos de cette tâche Les images suivantes indiquent l’emplacement du capot arrière d’écran et fournissent une représentation visuelle de la procédure de retrait.

Retrait et installation des unités remplaçables sur site (FRU)Figure 64. Retrait du capot arrière d’écran Étapes Après avoir effectué les étapes préliminaires, il vous reste le capot arrière d’écran. Pour les ordinateurs expédiés avec un capteurG, la carte fille du capteurG fait partie du capot arrière de l’écran. NE la retirez PAS du capot arrière de l’écran. Installation du capot arrière de l’écran PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du capot arrière d’écran et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation des unités remplaçables sur site (FRU) 111Figure 65. Installation du capot arrière de l’écran Pour les ordinateurs expédiés avec un capteurG, la carte fille du capteurG fait partie du capot arrière de l’écran. NE la retirez PAS du capot arrière de l’écran. Figure 66. Carte fille du capteurG Étapes Posez le capot arrière de l’écran sur une surface plane. Étapes suivantes

1. Installez le câble d’écran.

2. Installez les charnières d’écran.

3. Installez le module de caméra.

4. Installez le panneau d’écran.

Retrait et installation des unités remplaçables sur site (FRU)5. Installez la bordure d’écran.

6. Installez l’assemblage d’écran.

9. Installez le cache de fond.

10. Installez la cartenanoSIM.

11. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Carte système Retrait de la carte système PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

4. Retirez la batterie.

5. Retirez les modules de mémoire.

10. Retirez le ventilateur.

11. Retirez le dissipateur de chaleur.

12. Retirez le cadre interne de l’assemblage.

À propos de cette tâche L’image suivante montre les connecteurs de la carte système. Retrait et installation des unités remplaçables sur site (FRU) 113Figure 67. Connecteurs de la carte système

Connecteur du câble du lecteur d’empreintes digitales (JFPBTN1)

2. Connecteur du câble de l’écran (JEDP1)

3. Logement de carte WWAN (WWAN) 4. Logement pour disqueSSD (SSD)

5. Logement de carte sans fil (WLAN) 6. Modules de mémoire (DIMMA/DIMMB)

7. Connecteur du câble du ventilateur (JFAN1) 8. Connecteur du câble du pavé tactile (JITP1)

9. Connecteur du câble USH (JUSH1)

Les images suivantes indiquent l’emplacement de la carte système et fournissent une représentation visuelle de la procédure de retrait.

Retrait et installation des unités remplaçables sur site (FRU)Figure 68. Retrait de la carte système Étapes

1. Retirez la vis (M2x3) qui fixe le support du lecteur d’empreintes digitales à l’assemblage du repose-poignets.

2. Soulevez le support du lecteur d’empreintes digitales pour le retirer de l’assemblage du repose-poignets.

3. Débranchez le câble du lecteur d’empreintes digitales du connecteur (JFPBTN1) sur la carte système.

4. Retirez les deuxvis (M2x3) qui fixent le support du câble d’écran à l’assemblage du repose-poignets.

5. Soulevez le support du câble d’écran pour le retirer de l’assemblage du repose-poignets.

6. Déconnectez le câble de l’écran du connecteur (JEDP1) situé sur la carte système.

7. Ouvrez le loquet et déconnectez le câble USH du connecteur (JUSH1) sur la carte système.

8. Ouvrez le loquet et débranchez le câble du pavé tactile du connecteur (JITP1) situé sur la carte système.

9. Retirez les troisvis (M2x5) qui fixent le support du portUSB-C à l’assemblage du repose-poignets.

Retrait et installation des unités remplaçables sur site (FRU) 11510. Retirez les troisvis (M2x4) qui fixent la carte système à l’assemblage de repose-poignets.

11. Soulevez la carte système pour la dégager de l’assemblage du repose-poignets.

REMARQUE : Pour les ordinateurs expédiés avec une carteWWAN5G, le tampon thermique de la carteWWAN doit être transféré vers la carte système de rechange. Figure 69. Tampon thermique de la carteWWAN REMARQUE : La carte système comprend un supportUSB-C qui ne doit PAS être retiré. REMARQUE : Pour les ordinateurs expédiés avec une carte systèmeU15, la carte système comprend uncapot de protection de l’alimentation qui ne doit PAS être retiré. Figure 70. Capot de protection de l’alimentation (pour les ordinateurs expédiés avec une carte systèmeU15) Installation de la carte système PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation.

Retrait et installation des unités remplaçables sur site (FRU)À propos de cette tâche L’image suivante montre les connecteurs de la carte système. Figure 71. Connecteurs de la carte système

Connecteur du câble du lecteur d’empreintes digitales (JFPBTN1)

2. Connecteur du câble de l’écran (JEDP1)

3. Logement de carte WWAN (WWAN) 4. Logement pour disqueSSD (SSD)

5. Logement de carte sans fil (WLAN) 6. Modules de mémoire (DIMMA/DIMMB)

7. Connecteur du câble du ventilateur (JFAN1) 8. Connecteur du câble du pavé tactile (JITP1)

9. Connecteur du câble USH (JUSH1)

Les images suivantes indiquent l’emplacement de la carte système et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation des unités remplaçables sur site (FRU) 117Figure 72. Installation de la carte système REMARQUE : Pour les ordinateurs expédiés avec une carteWWAN5G, le tampon thermique de la carteWWAN doit être transféré vers la carte système de rechange. 118 Retrait et installation des unités remplaçables sur site (FRU)Figure 73. Tampon thermique de la carteWWAN REMARQUE : La carte système comprend un supportUSB-C qui ne doit PAS être retiré. REMARQUE : Pour les ordinateurs expédiés avec une carte systèmeU15, la carte système comprend uncapot de protection de l’alimentation qui ne doit PAS être retiré. Figure 74. Capot de protection de l’alimentation (pour les ordinateurs expédiés avec une carte systèmeU15) Étapes

1. Alignez les trous de vis de la carte système avec ceux de l’assemblage du repose-poignets.

2. Remettez en place les troisvis (M2x4) qui fixent la carte système à l’assemblage de repose-poignets.

3. Remettez en place les troisvis (M2x5) qui fixent le supportUSB-C à l’assemblage du repose-poignets.

4. Connectez le câbleUSH au connecteur (JUSH1) sur la carte système, puis fermez le loquet pour fixer le câble.

5. Connectez le câble du pavé tactile au connecteur (JITP1) sur le module du pavé tactile, puis fermez le loquet pour fixer le câble.

6. Connectez le câble de l’écran au connecteur (JEDP1) sur la carte système.

7. Alignez les trous de vis du support du câble de l’écran avec ceux de l’assemblage du repose-poignets.

8. Remettez en place les deuxvis (M2x3) qui fixent le support du câble d’écran à l’assemblage du repose-poignets.

9. Connectez le câble du lecteur d’empreintes digitales au connecteur (JFPBTN1) situé sur la carte système.

10. Alignez le trou de vis du support du lecteur d’empreintes digitales avec celui de l’assemblage du repose-poignets.

11. Remettez en place la vis (M2x3) qui fixe le support du lecteur d’empreintes digitales à l’assemblage du repose-poignets. Retrait et installation des unités remplaçables sur site (FRU) 119Étapes suivantes

1. Installez le cadre interne de l’assemblage.

2. Installez le dissipateur de chaleur.

3. Installez le ventilateur.

8. Installez les modules de mémoire.

9. Installez la batterie.

10. Installez le cache de fond.

11. Installez la cartenanoSIM.

12. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Lecteur de carte à puce Retrait du lecteur de carte à puce PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

4. Retirez la batterie.

5. Retirez les modules de mémoire.

9. Retirez le ventilateur.

10. Retirez les haut-parleurs.

11. Retirez le cadre interne de l’assemblage.

12. Retirez la carte système.

REMARQUE : La carte système peut être retirée et installée avec le dissipateur de chaleur inclus afin de simplifier la procédure tout en préservant la liaison thermique. À propos de cette tâche Cette procédure ne s’applique qu’aux ordinateurs expédiés avec un lecteur de carte à puce. L’image suivante indique l’emplacement du lecteur de carte à puce et fournit une représentation visuelle de la procédure de retrait.

Retrait et installation des unités remplaçables sur site (FRU)Figure 75. Retrait du lecteur de carte à puce Étapes

1. Soulevez le loquet et déconnectez le câble du lecteur de carte à puce du connecteur (JSC1) situé sur la carteUSH.

2. Décollez le câble du lecteur de carte à puce de l’assemblage du repose-poignets.

3. Retirez les troisvis (M2x2,5) qui fixent l’assemblage de lecteur de carte à puce à l’assemblage du repose-poignets.

4. Soulevez la carte du lecteur de carte à puce pour la retirer de l’assemblage du repose-poignets.

Installation du lecteur de carte à puce PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Cette procédure ne s’applique qu’aux ordinateurs expédiés avec un lecteur de carte à puce. L’image suivante indique l’emplacement du lecteur de carte à puce et fournit une représentation visuelle de la procédure d’installation. Retrait et installation des unités remplaçables sur site (FRU) 121Figure 76. Installation du lecteur de carte à puce Étapes

1. À l’aide des embouts d’alignement, alignez et placez le lecteur de carte à puce sur l’assemblage du repose-poignets.

2. Remettez en place les troisvis (M2x2,5) qui fixent l’assemblage du lecteur de carte à puce à l’assemblage du repose-poignets.

3. Collez le câble du lecteur de carte à puce à l’assemblage du repose-poignets.

4. Connectez le câble du lecteur de carte à puce au connecteur (JSC1) situé sur la carteUSH.

1. Installez la carte système.

REMARQUE : La carte système peut être retirée et installée avec le dissipateur de chaleur inclus afin de simplifier la procédure tout en préservant la liaison thermique.

2. Installez le cadre interne de l’assemblage.

3. Installez les haut-parleurs.

4. Installez le ventilateur.

8. Installez les modules de mémoire.

9. Installez la batterie.

10. Installez le cache de fond.

11. Installez la cartenanoSIM.

12. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Carte du bouton d’alimentation Retrait de la carte du bouton d’alimentation PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. 122 Retrait et installation des unités remplaçables sur site (FRU)Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

4. Retirez la batterie.

5. Retirez les modules de mémoire.

9. Retirez le ventilateur.

10. Retirez les haut-parleurs.

11. Retirez le cadre interne de l’assemblage.

12. Retirez la carte système.

REMARQUE : La carte système peut être retirée et installée avec le dissipateur de chaleur inclus afin de simplifier la procédure tout en préservant la liaison thermique. À propos de cette tâche L’image suivante indique l’emplacement de la carte du bouton d’alimentation et fournit une représentation visuelle de la procédure de retrait. Figure 77. Retrait de la carte du bouton d’alimentation Étapes

1. Retirez les deuxvis (M2x2,5) qui fixent la carte du bouton d’alimentation à l’assemblage du repose-poignets.

2. Soulevez la carte de bouton d’alimentation et son câble pour les retirer de l’assemblage de repose-mains.

Installation de la carte du bouton d’alimentation PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Retrait et installation des unités remplaçables sur site (FRU) 123Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante indique l’emplacement de la carte du bouton d’alimentation et fournit une représentation visuelle de la procédure d’installation. Figure 78. Installation de la carte du bouton d’alimentation Étapes

1. Alignez et placez la carte du bouton d’alimentation sur l’assemblage de repose-poignets.

2. Remettez en place les deuxvis (M2x2.5) qui fixent la carte du bouton d’alimentation à l’assemblage du repose-poignets. Étapes suivantes

1. Installez la carte système.

REMARQUE : La carte système peut être retirée et installée avec le dissipateur de chaleur inclus afin de simplifier la procédure tout en préservant la liaison thermique.

2. Installez le cadre interne de l’assemblage.

3. Installez les haut-parleurs.

4. Installez le ventilateur.

8. Installez les modules de mémoire.

9. Installez la batterie.

10. Installez le cache de fond.

11. Installez la cartenanoSIM.

12. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Retrait et installation des unités remplaçables sur site (FRU)Clavier Retrait du clavier PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

4. Retirez la batterie.

5. Retirez les modules de mémoire.

9. Retirez le ventilateur.

10. Retirez les haut-parleurs.

11. Retirez le cadre interne de l’assemblage.

12. Retirez la carte système.

REMARQUE : La carte système peut être retirée et installée avec le dissipateur de chaleur inclus afin de simplifier la procédure tout en préservant la liaison thermique. À propos de cette tâche Les images suivantes indiquent l’emplacement du clavier et fournissent une représentation visuelle de la procédure de retrait. Retrait et installation des unités remplaçables sur site (FRU) 125Figure 79. Retrait du clavier Étapes

1. Ouvrez le loquet et déconnectez le câble du clavier du connecteur (JKBTP1) situé sur le pavé tactile.

2. Ouvrez le loquet et débranchez le câble du rétroéclairage du clavier du connecteur (ÉCLAIRAGE) situé sur le pavé tactile.

3. Décollez le câble du pavé tactile de l’assemblage du clavier.

4. Retirez les dix-septvis (M2x2) qui fixent le support du clavier à l’assemblage du repose-poignets.

REMARQUE : L’une des vis se situe en dessous du câble du pavé tactile. 126 Retrait et installation des unités remplaçables sur site (FRU)Figure 80. Vis du support du clavier

5. Soulevez l’assemblage du pavé tactile pour le retirer de l’assemlage du repose-poignets.

6. Retournez l’assemblage de clavier.

7. Retirez les quatrevis (M2x2) qui fixent le clavier au support du clavier.

8. Soulevez le clavier pour le dégager de son support.

Installation du clavier PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante indique l’emplacement du clavier et fournit une représentation visuelle de la procédure d’installation. Retrait et installation des unités remplaçables sur site (FRU) 127Figure 81. Installation du clavier Étapes

1. Placez le clavier en l’alignant sur son support.

2. Remettez en place les quatrevis (M2x2) qui fixent le clavier sur son support.

3. Retournez l’assemblage de clavier.

4. Alignez et positionnez l’assemblage du clavier sur l’assemblage du repose-poignets.

5. Remettez en place les dix-septvis (M2x2) qui fixent l’assemblage du clavier à l’assemblage du repose-poignets.

REMARQUE : L’une des vis se situe en dessous du câble du pavé tactile. 128 Retrait et installation des unités remplaçables sur site (FRU)Figure 82. Vis du support du clavier

6. Collez le câble du pavé tactile à l’assemblage du clavier.

7. Connectez le câble de rétroéclairage du clavier au connecteur (LIGHTING) situé sur le pavé tactile, puis fermez le loquet pour fixer le câble. 8. Connectez le câble du clavier au connecteur (JKBTP1) situé sur le pavé tactile, puis fermez le loquet pour fixer le câble. Étapes suivantes

1. Installez la carte système.

REMARQUE : La carte système peut être retirée et installée avec le dissipateur de chaleur inclus afin de simplifier la procédure tout en préservant la liaison thermique.

2. Installez le cadre interne de l’assemblage.

3. Installez les haut-parleurs.

4. Installez le ventilateur.

8. Installez les modules de mémoire.

9. Installez la batterie.

10. Installez le cache de fond.

11. Installez la cartenanoSIM.

12. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Assemblage du repose-poignets Retrait de l’assemblage du repose-poignets PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

Retrait et installation des unités remplaçables sur site (FRU) 1292. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

4. Retirez la batterie.

5. Retirez les modules de mémoire.

9. Retirez le ventilateur.

10. Retirez les haut-parleurs.

11. Retirez le cadre interne de l’assemblage.

12. Retirez l’assemblage d’écran.

13. Retirez la carte système.

REMARQUE : La carte système peut être retirée et installée avec le dissipateur de chaleur inclus afin de simplifier la procédure tout en préservant la liaison thermique.

14. Retirez la carte du bouton d’alimentation.

15. Retirez le clavier.

16. Retirez le lecteur de carte à puce.

À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage de repose-poignets et montrent la procédure de retrait. Figure 83. Retrait de l’assemblage du repose-poignets REMARQUE : La plaque de recouvrement de la carteSIM DOIT être transférée vers l’assemblage du repose-poignets de rechange sur les ordinateurs expédiés avec des antennesWWAN. Étapes Après que vous avez effectué les étapes préliminaires, il vous reste l’assemblage du repose-poignets.

Retrait et installation des unités remplaçables sur site (FRU)Installation de l’assemblage du repose-poignets PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage de repose-poignets et montrent la procédure d’installation. Figure 84. Installation de l’assemblage du repose-poignets REMARQUE : Lors du remplacement de l’assemblage du repose-poignets, utilisez une pointe en plastique pour pousser la plaque de recouvrement du logement de la carteSIM vers l’extérieur pour la retirer de l’assemblage du repose-poignets, puis inversez la procédure pour la réinstaller dans l’assemblage du repose-poignets de rechange. REMARQUE : La plaque de recouvrement du logement de la carteSIM DOIT être transférée vers l’assemblage du repose-poignets sur les ordinateurs expédiés sans antenneWWAN. Étapes Posez l’assemblage du repose-poignets sur une surface plane. Étapes suivantes

1. Installez le clavier.

2. Installez le lecteur de carte à puce.

3. Installez la carte du bouton d’alimentation.

4. Installez la carte système.

REMARQUE : La carte système peut être retirée et installée avec le dissipateur de chaleur inclus afin de simplifier la procédure tout en préservant la liaison thermique.

5. Installez l’assemblage d’écran.

Retrait et installation des unités remplaçables sur site (FRU) 1316. Installez le cadre interne de l’assemblage.

7. Installez les haut-parleurs.

8. Installez le ventilateur.

12. Installez les modules de mémoire.

13. Installez la batterie.

14. Installez le cache de fond.

15. Installez la cartenanoSIM.

16. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Plaque de recouvrement du logement de carte SIM factice Retrait de la plaque de recouvrement du logement de carte SIM factice PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez la cartenanoSIM.

3. Retirez le cache de fond.

4. Retirez la batterie.

5. Retirez les modules de mémoire.

9. Retirez le ventilateur.

10. Retirez les haut-parleurs.

11. Retirez le cadre interne de l’assemblage.

12. Retirez l’assemblage d’écran.

13. Retirez la carte système.

14. Retirez la carte du bouton d’alimentation.

15. Retirez le clavier.

16. Retirez l’assemblage du repose-poignets.

À propos de cette tâche REMARQUE : Pour les ordinateurs livrés avec des antennes WLAN uniquement, la plaque de recouvrement du logement de carte SIM factice est une pièce de rechange distincte et n’est pas incluse avec le repose-poignets de remplacement. Par conséquent, la plaque de recouvrement du logement de carte SIM factice doit être retirée puis réinstallée lors du remplacement de l’assemblage du repose-poignets. L’image suivante illustre la plaque de recouvrement du logement de carte SIM factice et fournit une représentation visuelle de la procédure de retrait de la plaque de recouvrement du logement de carte SIM factice.

Retrait et installation des unités remplaçables sur site (FRU)Figure 85. Retrait de la plaque de recouvrement du logement de carte SIM factice Étapes À l’aide d’une pointe en plastique, poussez la plaque de recouvrement du logement de carteSIM factice vers l’extérieur pour la retirer de l’assemblage du repose-poignets. Installation de la plaque de recouvrement du logement de carte SIM factice PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante indique l’emplacement de la plaque de recouvrement du logement de carte SIM factice et fournit une représentation visuelle de la procédure d’installation de la plaque de recouvrement du logement de carte SIM factice. Retrait et installation des unités remplaçables sur site (FRU) 133Figure 86. Installation de la plaque de recouvrement du logement de carte SIM factice Étapes Insérez les languettes situées sur la plaque de recouvrement du logement de carteSIM factice dans le logement de carteSIM jusqu’à ce qu’elle s’enclenche. Étapes suivantes

1. Installez l’assemblage du repose-poignets.

2. Installez le clavier.

3. Installez la carte du bouton d’alimentation.

4. Installez la carte système.

5. Installez l’assemblage d’écran.

6. Installez le cadre interne de l’assemblage.

7. Installez les haut-parleurs.

8. Installez le ventilateur.

12. Installez les modules de mémoire.

13. Installez la batterie.

14. Installez le cache de fond.

15. Installez la cartenanoSIM.

16. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Retrait et installation des unités remplaçables sur site (FRU)Logiciel Ce chapitre répertorie les systèmes d’exploitation pris en charge, ainsi que les instructions pour installer les pilotes. Système d’exploitation Votre ordinateur Precision3490 prend en charge les systèmes d’exploitation suivants: ● Windows11 Famille ● Windows11 Professionnel ● Ubuntu Linux22.04LTS ● Red Hat9.4 Pilotes et téléchargements Pour dépanner, télécharger ou installer des pilotes, il est recommandé de lire l’article de la base de connaissancesDell000123347 intitulé «Forum aux questions Pilotes et téléchargements».

Logiciel 135configuration du BIOS PRÉCAUTION : Sauf si vous êtes un utilisateur expert, ne modifiez pas les paramètres de configuration du BIOS. Certaines modifications peuvent empêcher l’ordinateur de fonctionner correctement. REMARQUE : Selon votre ordinateur et les appareils installés, les options répertoriées dans cette section ne s’afficheront pas forcément dans votre configuration. REMARQUE : Avant d’effectuer des modifications dans la configuration du BIOS, notez les paramètres d’origine afin de pouvoir vous y reporter ultérieurement. Vous pouvez modifier la configuration du BIOS pour les objectifs suivants: ● Renseignez-vous sur le matériel installé sur votre ordinateur, par exemple la quantité deRAM et la taille du périphérique de stockage. ● Modifier les informations de configuration du système. ● Définissez ou modifiez une option sélectionnable par l’utilisateur, par exemple le mot de passe utilisateur ou le type de disque dur installé, et activez ou désactivez les périphériques de base. Accès au programme de configuration BIOS À propos de cette tâche Allumez ou redémarrez votre ordinateur, puis appuyez immédiatement sur la touche F2. Touches de navigation REMARQUE : Pour la plupart des options de Configuration du BIOS, les modifications que vous apportez sont enregistrées, mais ne sont appliquées qu’au redémarrage de l’ordinateur. Tableau 42. Touches de navigation Touches Navigation Flèche du haut Permet de revenir au champ précédent. Flèche du bas Permet de passer au champ suivant. Entrée Choisit une valeur dans le champ sélectionné (si applicable) ou permet de suivre le lien affiché dans le champ. Barre d’espacement Permet d’étendre ou de réduire la liste déroulante, le cas échéant. Onglet Passe au champ suivant. Échap Permet de revenir à la page précédente jusqu’à ce que l’écran principal s’affiche. Si vous appuyez sur «Echap» dans l’écran principal, un message vous invitant à enregistrer les modifications non enregistrées et à redémarrer l’ordinateur s’affiche. Menu Démarrage ponctuel (F12) Pour entrer dans le menu Démarrage ponctuel, allumez votre ordinateur, puis appuyez immédiatement sur la toucheF12. REMARQUE : Si vous ne parvenez pas à accéder au menu d’amorçage ponctuel, répétez l’action ci-dessus.

136 configuration du BIOSLe menu d’amorçage ponctuel affiche les appareils à partir desquels vous pouvez démarrer, ainsi que les options permettant de lancer des diagnostics. Les options du menu de démarrage sont les suivantes: ● Disque amovible (si disponible) ● UnitéSTXXXX (si disponible) REMARQUE : XXX correspond au numéro de disque SATA. ● Lecteur optique (si disponible) ● Diagnostics L’écran du menu d’amorçage ponctuel affiche également l’option d’accès à l’écran Configuration du BIOS. Afficher les options de configuration avancée À propos de cette tâche Certaines options de configuration du BIOS ne sont visibles qu’après l’activation du mode de Configuration avancée, qui est désactivé par défaut. REMARQUE : Les options de configuration du BIOS, y compris les options de Configuration avancée, sont décrites dans Options de configuration du système. Pour activer la Configuration avancée Étapes

1. Accédez au programme de configuration du BIOS.

Le menu Présentation s’affiche.

2. Cliquez sur l’option Configuration avancée pour passer en mode ON.

Les options de configuration avancée du BIOS sont visibles. Options du service Vue À propos de cette tâche Les options de service sont masquées par défaut et ne sont visibles qu’après la saisie d’une commande de raccourci. REMARQUE : Les options de service sont décrites dans la section Options de configuration du système. Pour afficher les options de service: Étapes

1. Accédez au programme de configuration du BIOS.

Le menu Présentation s’affiche.

2. Saisissez la combinaison de touches de raccourci Ctrl + Alt + s pour afficher les options de Service.

Les options de Service sont visibles. Options de configuration du système REMARQUE : Pour la plupart des options de Configuration du système, les modifications que vous apportez sont enregistrées mais ne sont appliquées qu’au redémarrage de l’ordinateur. REMARQUE : Les éléments répertoriés dans cette section peuvent varier selon votre ordinateur et les appareils installés. configuration du BIOS 137Tableau 43. Options de configuration du système: menu Présentation Présentation générale Precision3490 Version du BIOS Affiche le numéro de version du BIOS. Étiquette de service Affiche l’étiquette de service de l’ordinateur. Numéro d’inventaire Affiche le numéro d’inventaire de l’ordinateur. Date de fabrication Affiche la date de fabrication de l’ordinateur. Date de propriété Affiche la date de propriété de l’ordinateur. Code de service express Affiche le code de service Express de l’ordinateur. Étiquette de propriété Affiche l’étiquette de propriété de l’ordinateur. Mise à jour de firmware signée Indique si la mise à jour de firmware signée est activée sur votre ordinateur. Par défaut, l’option Mise à jour de firmware signée est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. BATTERIE Type de batterie Indique s’il s’agit de la batterie principale ou secondaire de votre ordinateur. Niveau de la batterie Affiche le niveau de la batterie de l’ordinateur. État de la batterie Affiche l’état de la batterie de l’ordinateur. Intégrité Affiche l’intégrité de la batterie de l’ordinateur. Adaptateur secteur Indique si l’adaptateur secteur est connecté. Si elle est connectée, affiche le type d’adaptateur secteur connecté. Type de durée de vie de la batterie Indique si le type d’autonomie de la batterie est Standard, Longue durée1.0 ou Longue durée2.0. PROCESSEUR Type de processeur Affiche le type du processeur. Vitesse d’horloge maximale Affiche la vitesse d’horloge maximale du processeur. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Vitesse d’horloge minimale Affiche la vitesse d’horloge minimale du processeur. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Vitesse d’horloge actuelle Affiche la vitesse d’horloge actuelle du processeur. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Nombre de cœurs Affiche le nombre de cœurs du processeur. ID du processeur Affiche le code d’identification du processeur. Mémoire cache L2 du processeur Affiche la taille du cache L2 du processeur. Mémoire cache de niveau3 du processeur Affiche la taille du cache L3 du processeur. Version du microcode Affiche la version du microcode. 138 configuration du BIOSTableau 43. Options de configuration du système: menu Présentation(suite) Présentation générale REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Compatible Intel Hyper-Threading Indique si le processeur est compatible avec la technologie Hyper-Threading (HT). REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Technologie 64bits Indique si la technologie 64bits est utilisée. Valeur par défaut: Oui. MÉMOIRE Mémoire installée Affiche la quantité totale de mémoire installée. Vitesse de la mémoire Affiche la vitesse de la mémoire. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Mémoire disponible Affiche la quantité totale de mémoire disponible. Mode canal de la mémoire Affiche le mode monocanal ou bicanal. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Technologie de mémoire Affiche la technologie utilisée pour la mémoire. DIMM_SLOT Affiche les informations sur la mémoire du logement DIMM.

Type de panneau Affiche le type de panneau de l’ordinateur. Révision du panneau Affiche la révision du panneau de l’ordinateur. Contrôleur vidéo Affiche le type du contrôleur vidéo de l’ordinateur. Mémoire vidéo Affiche les informations de mémoire vidéo de l’ordinateur. Appareil Wi-Fi Affiche les informations des appareils sans fil de l’ordinateur. Résolution native Affiche la résolution native de l’ordinateur. Version du BIOS vidéo Affiche la version du BIOS vidéo de l’ordinateur. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Contrôleur audio Affiche les informations sur le contrôleur audio de l’ordinateur. Appareil Bluetooth Affiche les informations de périphérique Bluetooth de l’ordinateur. Adresse MACLOM Affiche l’adresse MACLOM de l’ordinateur. Adresse MAC de transfert Affiche l’adresse MAC du transfert vidéo. Périphérique cellulaire Indique si le périphérique cellulaire est installé. Contrôleur vidéo dGPU Affiche le nom du contrôleur vidéo séparé. configuration du BIOS 139Tableau 44. Options de configuration du système: menu Configuration du démarrage Configuration du démarrage Séquence de démarrage Affiche la séquence de démarrage. Mode de démarrage: UEFI uniquement Affiche le mode de démarrage de l’ordinateur. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Activer la priorité de démarrage PXE Active ou désactive la priorité du démarragePXE. Secure Boot Le SecureBoot est une méthode qui garantit l’intégrité du chemin de démarrage en effectuant une validation supplémentaire du système d’exploitation et des cartes d’extensionPCI. L’ordinateur cesse de démarrer sur le système d’exploitation lorsqu’un composant n’est pas authentifié au cours du processus de démarrage. Secure Boot peut être activé dans la configuration du BIOS ou à l’aide d’interfaces de gestion telles que Dell Command|Configure, mais ne peut être désactivé qu’à partir de la configuration du BIOS. Activer Secure Boot Permet à l’ordinateur de démarrer uniquement en utilisant des logiciels d’amorçage validés. Par défaut, cette option Activer SecureBoot est désactivée. Pour plus de sécurité, DellTechnologies recommande de maintenir l’option SecureBoot activée pour s’assurer que le firmwareUEFI valide le système d’exploitation au cours du processus de démarrage. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. REMARQUE : Pour que vous puissiez activer l’option SecureBoot, l’ordinateur doit être en mode de démarrageUEFI et l’option Activer les ROM en option héritée doit être désactivée. Active MicrosoftUEFICA Lorsque cette option est désactivée, l’autorité de certificationUEFI est supprimée de la base de données SecureBootUEFI du BIOS. REMARQUE : Lorsque cette option est désactivée, l’autorité de certificationUEFI de Microsoft peut empêcher votre ordinateur de démarrer, la carte graphique de l’ordinateur peut ne pas fonctionner, certains périphériques peuvent ne pas fonctionner correctement et l’ordinateur peut devenir irrécupérable. Par défaut, l’option Activer Microsoft UEFICA est activée. Pour plus de sécurité, DellTechnologies recommande de maintenir l’option Microsoft UEFICA activée pour garantir la compatibilité la plus étendue avec les périphériques et les systèmes d’exploitation. Mode Secure Boot Permet d’activer ou de désactiver le mode de fonctionnement SecureBoot. Par défaut, le Mode déployé est sélectionné. Le Mode déployé devrait être sélectionné pour le fonctionnement normal de SecureBoot. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Gestion des clés experte Activer le mode personnalisé Permet de modifier les clés de sécurité PK, KEK, db et dbx des bases de données. Par défaut, l’option Activer le mode personnalisé est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. 140 configuration du BIOSTableau 44. Options de configuration du système: menu Configuration du démarrage(suite) Configuration du démarrage Gestion des clés en mode personnalisé Permet de sélectionner les valeurs personnalisées de la gestion experte des clés. Par défaut, l’option PK est sélectionnée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Tableau 45. Options de configuration du système: menu Appareils intégrés Périphériques intégrés Date/Heure Date Indique la date de l’ordinateur au format MM/JJ/AAAA. Les changements de format de date prennent effet immédiatement. Temps Indique l’heure de l’ordinateur au format HH/MM/SS sur 24heures. Vous pouvez basculer entre 12heures et 24heures. Les changements de format d’heure prennent effet immédiatement. Caméra Activer la webcam Active la webcam. Par défaut, l’option Activer la webcam est activée. REMARQUE : Selon la configuration commandée, l’option de configuration de la webcam peut ne pas être disponible. Audio Activer l’audio Active tout contrôleur audio intégré. Par défaut: toutes les options sont activées. Activer le microphone Active le microphone. Par défaut, l’option Activer le microphone est activée. REMARQUE : Selon la configuration commandée, l’option de configuration du microphone peut ne pas être disponible. Activer le haut-parleur interne Active le haut-parleur interne. Par défaut, l’option Activer le haut-parleur interne est activée. Configuration USB/Thunderbolt Activer les ports USB externes Active les portsUSB externes Par défaut, l’option Activer les ports USB externes est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Activer la prise en charge du démarrage USB Active l’amorçage à partir d’appareils de stockage de masseUSB connectés au portUSB externe. Par défaut, l’option Activer le support de démarrageUSB est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Configuration de l’adaptateur Thunderbolt configuration du BIOS 141Tableau 45. Options de configuration du système: menu Appareils intégrés(suite) Périphériques intégrés Activer la prise en charge de la technologie Thunderbolt Active les ports et adaptateurs associés pour la prise en charge de la technologie Thunderbolt. Par défaut, l’option Activer la prise en charge de la technologie Thunderbolt est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Activer la prise en charge du démarrage Thunderbolt Active le périphérique de l’adaptateur Thunderbolt et les appareilsUSB connectés à l’adaptateur Thunderbolt pour les utiliser lors du prédémarrage du BIOS. Par défaut, l’option Activer la prise en charge du démarrage Thunderbolt est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Activer les modules de prédémarrage Thunderbolt (et PCIe derrière TBT) Active les périphériquesPCIe connectés via un adaptateur Thunderbolt pour exécuter l’optionROMUEFI des périphériquesPCIe (le cas échéant) lors du prédémarrage. Par défaut, l’option Activer les modules de prédémarrage Thunderbolt (et PCIe derrière TBT) est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Désactivation du tunneling PCIE USB4 Désactive l’option de tunneling PCIEUSB4. Par défaut, l’option Désactiver le tunneling PCIEUSB4 est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Vidéo/alimentation uniquement sur les portsUSB-C Active ou désactive la fonctionnalité du portUSB-C pour la vidéo ou l’alimentation seulement. Par défaut, l’option Vidéo/alimentation uniquement sur les portsUSB-C est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Remplacement par la station d’accueil Type-C Active ou désactive l’utilisation d’une station d’accueilDell DockUSB-C pour fournir un flux de données quand les portsUSB externes sont désactivés. Lorsque le remplacement par la station d’accueilUSB-C est activé, le sous-menu Vidéo/ Audio/LAN est activé. Par défaut, l’option Remplacement par la station d’accueil Type-C est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Audio de station d’accueil Type-C Active ou désactive l’utilisation des entrées et sorties audio à partir de la station d’accueilDellUSB-C connectée. Par défaut, l’option Audio de station d’accueil Type-C est activée. 142 configuration du BIOSTableau 45. Options de configuration du système: menu Appareils intégrés(suite) Périphériques intégrés REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. LAN de station d’accueil Type-C Active ou désactive l’utilisation du réseauLAN sur les ports externes de la station d’accueilDellUSB-C connectée. Par défaut, l’option LAN de station d’accueil Type-C est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Périphériques divers Activer le lecteur d’empreintes digitales Active ou désactive l’option Activer le lecteur d’empreintes digitales. Par défaut, l’option Activer le lecteur d’empreintes digitales est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Mode discret Active ou désactive le mode discret. Lorsque cette option est activée, tous les voyants du système, le rétroéclairage de l’écran LCD et les périphériques audio de l’ordinateur sont éteints. Par défaut, l’option Mode discret est désactivée. REMARQUE : Sur les ordinateurs équipés d’un pavé tactile pour la collaboration, celui-ci est désactivé lorsque l’option Mode discret est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Tableau 46. Options de configuration du système: menu Stockage Stockage Opération SATA/NVMe Opération SATA/NVMe Définit le mode d’exploitation du contrôleur de disque durSATA intégré. Par défaut, l’option RAID activé est sélectionnée. Interface de stockage Affiche les informations des divers disques intégrés. SSD-0 M.2 PCIe Affiche l’interface de l’appareil intégré présent dans la plateforme pour le contrôle. Création de rapports SMART Activer la création de rapports SMART Active ou désactive l’option Activer la création de rapports SMART. Par défaut, l’option Activer la création de rapports SMART est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Informations sur les disques Affiche les informations des disques intégrés. Tableau 47. Options de configuration du système: menu Écran Écran Luminosité de l’affichage configuration du BIOS 143Tableau 47. Options de configuration du système: menu Écran(suite) Écran Luminosité lors du fonctionnement sur batterie Permet de définir la luminosité de l’écran lorsque l’ordinateur fonctionne sur batterie. Par défaut, la luminosité de l’écran est définie sur 50 lorsque l’ordinateur fonctionne sur batterie. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Luminosité lors de l’alimentation secteur Permet de définir la luminosité de l’écran lorsque l’ordinateur fonctionne sur secteur. Par défaut, la luminosité de l’écran est définie sur 100 lorsque l’ordinateur fonctionne sur l’alimentation secteur. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Écran tactile Active ou désactive l’option écran tactile. Par défaut, l’option Écran tactile est activée. REMARQUE : Disponible uniquement sur les ordinateurs dotés d’un écran tactile. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Logo plein écran Active ou désactive l’affichage du logo en mode plein écran sur l’ordinateur, si l’image correspond à la résolution de l’écran. Par défaut, l’option Logo en plein écran est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Tableau 48. Options de configuration du système: menu Connexion Connexion Configuration du contrôleur réseau Carte NIC intégrée Permet d’activer ou de désactiver le contrôleur réseau. Par défaut, l’option Activé avec PXE est sélectionnée. Activer les appareils sans fil WLAN Active ou désactive l’appareil WLAN interne. Par défaut, l’option WLAN est activée. WWAN/GPS Active ou désactive l’appareil WWAN interne. Par défaut, l’option WWAN/GPS est activée. Bluetooth Active ou désactive le périphérique Bluetooth interne. Par défaut, l’option Bluetooth est activée. Carte à puce sans contact/NFC Active ou désactive l’appareil à carte à puce. Par défaut, l’option Carte à puce sans contact/NFC est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. 144 configuration du BIOSTableau 48. Options de configuration du système: menu Connexion(suite) Connexion Activer la pile réseau UEFI Active ou désactive la pile réseauUEFI et commande le contrôleurLAN intégré. Par défaut, l’option Activé automatiquement est sélectionnée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Contrôle de l’émetteur sans fil Contrôle émetteur WLAN Active la détection de la connexion de l’ordinateur à un réseau filaire, puis désactive l’émetteur WLAN sélectionné. Lors de la déconnexion du réseau câblé, la communication sans fil sélectionnée est réactivée. Par défaut, l’option Contrôle émetteurWLAN est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Control WWAN Radio (contrôle émetteur WWAN) Active la détection de la connexion de l’ordinateur à un réseau filaire, puis désactive les émetteurs WWAN sélectionnés. Par défaut, l’option Contrôle émetteurWWAN est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Puissance de transmission sans fil dynamique Lorsque cette option est activée, l’ordinateur augmente la puissance de transmission de l’appareil WLAN afin d’améliorer les performances dans certaines configurations conformément aux directives réglementaires validées. DémarrageHTTP(s) DémarrageHTTP(s) Lorsque cette option est activée, elle prend en charge le démarrage HTTP(s) sur le BIOS du client, qui offre des options de connexion filaire ou sans fil et HTTP/HTTPS. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Modes de démarrageHTTP(s) En mode automatique, l’URL de démarrage est obtenue à partir de la réponse DHCP. L’URL de démarrage spécifie le serveur de démarrage HTTP et l’emplacement du fichierNBP (Network Boot Program). En mode manuel, l’utilisateur saisit l’URL dans la zone de texte. L’URL doit commencer par http:// ou https:// et se terminer par le nom du fichierNBP. Par défaut, le mode automatique est sélectionné. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. URL de démarrage Certificat Téléchargez ou supprimez le certificat. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Tableau 49. Options de configuration du système: menu Alimentation Alimentation Configuration de la batterie configuration du BIOS 145Tableau 49. Options de configuration du système: menu Alimentation(suite) Alimentation Configuration de la batterie Active ou désactive le fonctionnement de la batterie de l’ordinateur pendant les heures pleines. Utilisez le tableau Début de charge personnalisé et Arrêt de charge personnalisé personnalisée pour empêcher l’utilisation de l’alimentation secteur entre certaines périodes de chaque jour. Par défaut, l’option Adaptatif est sélectionnée. Les paramètres de la batterie sont optimisés de manière évolutive en fonction de votre séquence d’utilisation typique de la batterie. Début de charge personnalisé Permet de définir la valeur de début de charge personnalisé. Valeur par défaut: 50 Arrêt de charge personnalisé Permet de définir la valeur d’arrêt de charge personnalisé. Valeur par défaut: 90 Configuration avancée Activer la configuration avancée du niveau de charge de la batterie Permet d’activer la configuration avancée du niveau de charge de la batterie depuis le début de la journée à une période de travail spécifiée. Lorsque l’option est activée, elle permet de réduire l’état de fonctionnement de la batterie, tout en prenant en charge l’utilisation intensive de la batterie au cours de la journée. Par défaut, l’option Activer la configuration avancée du niveau de charge de la batterie est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Puissance du connecteur Type-C Puissance du connecteur Type-C Permet de définir la puissance maximale qui peut être tirée du connecteur Type-C. Valeur par défaut: 7,5watts Basculement en heures pleines Activer le basculement en heures pleines Active ou désactive le fonctionnement de la batterie de l’ordinateur pendant les heures pleines. Par défaut, l’option Activer le basculement en heures pleines est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. USBPowerShare Activer USB PowerShare Active ou désactive USBPowerShare sur l’ordinateur. Par défaut, l’option USBPowerShare est désactivée. Gestion thermique Active ou désactive le refroidissement du ventilateur et gère la chaleur du processeur pour ajuster les performances, le bruit et la température du système. Par défaut, l’option Optimisée est sélectionnée. Paramètres standard pour l’équilibrage des performances, du bruit et de la température. Prise en charge de l’éveil parUSB Éveil système lors de la connexion à une station d’accueil Dell USB-C Lorsque l’option est activée, la connexion d’une station d’accueil DellUSB-C sort l’ordinateur de l’état de veille, de veille prolongée ou hors tension. Par défaut, l’option Éveil système lors de la connexion à une station d’accueil Dell USB-C est activée. 146 configuration du BIOSTableau 49. Options de configuration du système: menu Alimentation(suite) Alimentation REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Bloquer la mise en veille Permet ou empêche l’ordinateur de passer en mode veille (S3) dans le système d’exploitation. Par défaut, l’option Bloquer la mise en veille est désactivée. REMARQUE : Lorsque l’option est activée, l’ordinateur ne va pas se mettre en veille, IntelRapidStart est désactivé automatiquement, et l’option d’alimentation du système d’exploitation est vide si elle a été définie sur Mise en veille. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Interrupteur du capot Activer l’interrupteur du capot Active ou désactive l’interrupteur du capot. Par défaut, l’option Activer l’interrupteur du capot est activée. Technologie IntelSpeedShift Active ou désactive la prise en charge de la technologie IntelSpeedShift. Lorsque l’option est activée, permet au système d’exploitation de sélectionner automatiquement les performances de processeur appropriées. Par défaut, l’option Technologie IntelSpeedShift est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Tableau 50. Options de configuration du système: menu Sécurité Sécurité Sécurité TPM2.0 Le moduleTPM (Trusted Platform Module) est un périphérique de sécurité qui stocke les clés générées par ordinateur pour le chiffrement et les fonctionnalités telles que BitLocker, le mode sécurisé virtuel et l’attestation à distance. Par défaut, l’option Sécurité TPM2.0 est activée. Pour plus de sécurité,DellTechnologies recommande de maintenir le moduleTPM (Trusted Platform Module) activé pour permettre à ces technologies de sécurité de fonctionner pleinement. Sécurité TPM2.0 activée Active ou désactive le module TPM. Par défaut, l’option Sécurité TPM2.0 activée est activée. Pour plus de sécurité, DellTechnologies recommande de maintenir le moduleTPM activé pour permettre à ces technologies de sécurité de fonctionner pleinement. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Activer Attestation L’option Activer l’attestation contrôle la hiérarchie de validation du moduleTPM. La désactivation de l’option Activer l’attestation empêche le moduleTPM d’être utilisé pour signer numériquement les certificats. Par défaut, l’option Activer l’attestation est activée. Pour plus de sécurité, DellTechnologies recommande de maintenir l’option Activer l’attestation activée. configuration du BIOS 147Tableau 50. Options de configuration du système: menu Sécurité(suite) Sécurité REMARQUE : Lorsqu’elle est désactivée, cette fonctionnalité peut entraîner des problèmes de compatibilité ou une perte de fonctionnalité dans certains systèmes d’exploitation. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Activer le stockage des clés L’option Activer le stockage des clés contrôle la hiérarchie de stockage du moduleTPM, qui est utilisée pour stocker les clés numériques. La désactivation de l’option Activer le stockage des clés limite la capacité du moduleTPM à stocker les données du propriétaire. Par défaut, l’option Activer le stockage des clés est activée. Pour plus de sécurité, DellTechnologies recommande de maintenir l’option Activer le stockage des clés activée. REMARQUE : Lorsqu’elle est désactivée, cette fonctionnalité peut entraîner des problèmes de compatibilité ou une perte de fonctionnalité dans certains systèmes d’exploitation. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. SHA-256 Vous permet de contrôler l’utilisation de SHA-256 par moduleTPM. Lorsqu’ils sont activés, le BIOS et le moduleTPM utilisent l’algorithme de hachageSHA-256 pour étendre les mesures dans les registresPCR du moduleTPM lors du démarrage du BIOS. Lorsqu’ils sont désactivés, le BIOS et le moduleTPM utilisent l’algorithme de hachageSHA-1 pour étendre les mesures dans les registresPCR du moduleTPM lors du démarrage du BIOS. Par défaut, l’option SHA-256 est activée. Pour plus de sécurité, DellTechnologies recommande de maintenir l’option SHA-256 activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Effacer Lorsque cette option est activée, l’option Effacer efface les informations stockées dans le moduleTPM après avoir quitté le BIOS du système. Cette option revient à l’état désactivé lorsque l’ordinateur redémarre. Par défaut, l’option Effacer est désactivée. DellTechnologies recommande d’activer l’option Effacer uniquement lorsque les donnéesTPM doivent être effacées. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Dispositif de dérivation PPI pour commandes effacées L’option DérivationPPI pour commande d’effacement permet au système d’exploitation de gérer certains aspects du PTT. Lorsque cette option est activée, vous n’êtes pas invité à confirmer les modifications apportées à la configurationPTT. Par défaut, l’option Dispositif de dérivation PPI pour commandes effacées est désactivée. Pour plus de sécurité,DellTechnologies recommande de maintenir l’option DérivationPPI pour commande d’effacement désactivée. Chiffrement de la mémoire totale Intel 148 configuration du BIOSTableau 50. Options de configuration du système: menu Sécurité(suite) Sécurité Chiffrement de la mémoire totale multi-clés (jusqu’à 16clés) Active ou désactive la fonctionnalité de chiffrement de la mémoire du processeur. Par défaut, l’option Chiffrement de la mémoire totale multi-clés (jusqu’à 16clés) est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Intrusion dans le boîtier Intrusion dans le boîtier Active ou désactive la détection des événements d’intrusion dans le boîtier. Cette fonctionnalité notifie l’utilisateur lorsque le cache de fond a été retiré de l’ordinateur. Lorsqu’elle est définie sur Activé, une notification s’affiche au prochain démarrage et l’événement est consigné dans le journal des événements du BIOS. Lorsqu’ils sont définis sur Désactivé, aucune notification ne s’affiche et aucun événement n’est consigné dans le journal des événements du BIOS. Lorsqu’il est défini sur Activé en mode silencieux, l’événement est consigné dans le journal des événements du BIOS, mais aucune notification ne s’affiche. Par défaut, l’option Détection d’intrusion dans le boîtier est désactivée. Pour plus de sécurité,DellTechnologies recommande de maintenir l’option Intrusion dans le boîtier activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Blocage du démarrage jusqu’à l’effacement L’option Blocage du démarrage jusqu’à l’effacement est activée lorsque l’option Intrusion dans le boîtier est activée. Lorsque cette option est activée, l’ordinateur ne démarre pas tant que l’intrusion dans le boîtier n’est pas nettoyée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Effacer l’avertissement d’intrusion L’option Effacer l’avertissement d’intrusion s’affiche uniquement lorsque l’intrusion dans le boîtier est activée et se déclenche. Par défaut, l’option Effacer l’avertissement d’intrusion est désactivée. Réduction des risques de sécurité SMM Active ou désactive les protections de réduction des risques de sécurité SMMUEFI supplémentaires. Cette option utilise le tableauWSMT (WindowsSMM Security Mitigations Table) pour confirmer au système d’exploitation que les pratiques d’excellence de sécurité ont été mises en œuvre par le firmwareUEFI. Par défaut, l’option Réduction des risques de sécuritéSMM est activée. Pour plus de sécurité, DellTechnologies recommande de maintenir l’option Réduction des risques de sécuritéSMM activée, sauf si vous disposez d’une application spécifique qui n’est pas compatible. REMARQUE : Cette fonction peut entraîner une perte de fonctionnalité ou des problèmes de compatibilité avec certains outils hérités et applications. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Suppression des données au prochain démarrage Commencer la suppression des données Le nettoyage des données est une opération de nettoyage sécurisée qui supprime les informations d’un appareil de stockage. configuration du BIOS 149Tableau 50. Options de configuration du système: menu Sécurité(suite) Sécurité PRÉCAUTION : L’opération de nettoyage sécurisé des données efface les informations de façon à ce qu’elles ne puissent pas être reconstruites. Les commandes telles que la suppression et le format dans le système d’exploitation peuvent empêcher l’affichage des fichiers dans le système de fichiers, mais elles peuvent être reconstruites via des moyens d’analyse approfondie, car elles sont toujours représentées sur le support physique. L’effacement des données empêche cette reconstruction et n’est pas récupérable. Lorsque ce mode est activé, le BIOS place en file d’attente un cycle de nettoyage des données pour les périphériques de stockage qui sont connectés à la carte mère lors du prochain redémarrage. Par défaut, l’option Commencer la suppression des données est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Absolute Le logiciel Absolute fournit diverses solutions de cybersécurité, certaines nécessitant des logiciels préchargés sur les ordinateursDell et intégrés dans le BIOS. Pour utiliser ces fonctionnalités, vous devez activer le paramètre Absolute du BIOS et contacter Absolute pour la configuration et l’activation. Par défaut, l’option Absolute est activée. Pour plus de sécurité, DellTechnologies recommande de maintenir l’option Absolute activée.

AVERTISSEMENT : L’option Désactivé de manière permanente ne peut

être sélectionnée qu’une seule fois. Lorsque l’option Désactivé de manière permanente est sélectionnée, AbsolutePersistence ne peut pas être réactivé. Aucune autre modification de l’état Activer/Désactiver n’est autorisée. REMARQUE : Les options Activer/Désactiver ne sont pas disponibles lorsque l’ordinateur est à l’état activé. REMARQUE : Lorsque les fonctionnalités Absolute sont activées, l’intégration Absolute ne peut pas être désactivée à partir de l’écran de configuration du BIOS. Sécurité du chemin de démarrage UEFI Cette option détermine si l’ordinateur doit inviter ou non l’utilisateur à saisir le mot de passe administrateur (si défini) lors du lancement sur un périphérique d’un chemin de démarrageUEFI à partir du menu de démarrageF12. L’option Toujours, sauf disque dur interne est activée par défaut. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Détection d’altération des périphériques du firmware Vous permet de contrôler la détection d’altération des périphériques du firmware. Cette fonctionnalité avertit l’utilisateur lorsque le périphérique du firmware est altéré. Lorsque cette option est activée, un message d’avertissement s’affiche sur l’écran de l’ordinateur et un événement de détection d’altération est consigné dans le journal des événements du BIOS. L’ordinateur ne redémarre pas tant que l’événement n’est pas effacé. Par défaut, l’option Détection des altérations du périphérique du firmware est activée. Pour plus de sécurité, DellTechnologies recommande d’activer l’option Détection des altérations du périphérique du firmware activée. 150 configuration du BIOSTableau 50. Options de configuration du système: menu Sécurité(suite) Sécurité REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Effacer la détection d’altération des périphériques du firmware Permet d’effacer les événements consignés lorsqu’une altération du périphérique de firmware est détectée. Par défaut, l’option Effacer la détection d’altération des périphériques du firmware est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Technologie Intel Platform Trust La technologie Intel Platform Trust fournit divers services cryptographiques qui constituent la pierre angulaire de nombreuses technologies de sécurité de plateforme. Il s’agit d’un périphérique de sécurité qui stocke les clés générées par ordinateur pour le chiffrement et les fonctionnalités telles que BitLocker, le mode sécurisé virtuel et l’attestation à distance. Dérivation PPI pour les commandes d’effacement Par défaut, l’option DérivationPPI pour commandes d’effacement est désactivée. Pour plus de sécurité, DellTechnologies recommande de maintenir l’option DérivationPPI pour commandes d’effacement désactivée. Intel Platform Trust Technology On Permet d’activer ou de désactiver la technologie Intel Platform Trust. Par défaut, l’option Activé est activée. Pour plus de sécurité,DellTechnologies recommande de maintenir la technologie Intel Platform Trust activée pour permettre à ces technologies de sécurité de fonctionner pleinement. Effacer Lorsque cette option est activée, l’option Effacer efface les informations stockées dans le moduleTPM après avoir quitté le BIOS de l’ordinateur. Cette option revient à l’état désactivé lorsque l’ordinateur redémarre. Par défaut, l’option Effacer est désactivée. DellTechnologies recommande d’activer l’option Effacer uniquement lorsque les donnéesTPM doivent être effacées. Tableau 51. Options de configuration du système: menu Mots de passe Mots de passe Mot de passe administrateur Le mot de passe administrateur empêche l’accès non autorisé aux options de configuration du BIOS. Une fois le mot de passe administrateur défini, les options de configuration du BIOS ne peuvent être modifiées qu’après avoir fourni le mot de passe correct. Les règles et dépendances suivantes s’appliquent au mot de passe administrateur: ● Le mot de passe administrateur ne peut pas être défini si les mots de passe du système et/ou du disque dur interne sont précédemment définis. ● Le mot de passe administrateur peut être utilisé à la place des mots de passe du système et/ou du disque dur interne. ● Lorsque cette option est définie, le mot de passe administrateur doit être fourni lors d’une mise à jour de firmware. ● L’effacement du mot de passe administrateur efface également le mot de passe du système (s’il est défini). DellTechnologies recommande d’utiliser un mot de passe administrateur pour empêcher toute modification non autorisée des options de configuration du BIOS. configuration du BIOS 151Tableau 51. Options de configuration du système: menu Mots de passe(suite) Mots de passe Mot de passe système Le mot de passe du système empêche l’ordinateur de démarrer sur un système d’exploitation sans saisir le mot de passe correct. Les règles et dépendances suivantes s’appliquent lorsque le mot de passe du système est utilisé: ● L’ordinateur s’arrête lorsqu’il est inactif pendant environ 10minutes à l’invite de mot de passe du système. ● L’ordinateur s’arrête après troistentatives incorrectes de saisie du mot de passe du système. ● L’ordinateur s’arrête lorsque la touche Échap est enfoncée à l’invite de saisie du mot de passe du système.

Vous n’êtes pas invité à saisir le mot de passe du système lorsque l’ordinateur sort du mode veille. DellTechnologies recommande d’utiliser le mot de passe du système dans les situations où il est probable qu’un ordinateur soit perdu ou volé. Mot de passe de disque dur REMARQUE : Sur certains ordinateurs, l’option Mot de passe M.2 PCIe SSD-0 s’affiche. Le mot de passe du disque dur peut être défini pour empêcher l’accès non autorisé aux données stockées sur le disqueSSD. L’ordinateur vous invite à saisir le mot de passe du disque dur lors du démarrage afin de déverrouiller le disque. Un disque dur sécurisé par mot de passe reste verrouillé, même lorsqu’il est retiré de l’ordinateur ou placé sur un autre ordinateur. Il empêche un attaquant d’accéder aux données sur le disque sans autorisation. Les règles et dépendances suivantes s’appliquent lorsque l’option Mot de passe du disque dur ou Mot de passe M.2 PCIe SSD-0 est utilisée. ● L’option de mot de passe du disque dur n’est pas accessible lorsqu’un disque dur est désactivé dans la configuration du BIOS. ● L’ordinateur s’arrête lorsqu’il est inactif pendant environ 10minutes à l’invite de mot de passe du disque dur. ● L’ordinateur s’arrête après troistentatives incorrectes de saisie du mot de passe du disque dur et traite le disque dur comme étant indisponible. ● Le disque dur n’accepte pas les tentatives de déverrouillage de mot de passe après cinqtentatives incorrectes de saisie du mot de passe du disque dur dans la configuration du BIOS. Le mot de passe du disque dur doit être réinitialisé pour les nouvelles tentatives de déverrouillage de mot de passe. ● L’ordinateur traite le disque dur comme étant indisponible lorsque la touche Échap est enfoncée à l’invite du mot de passe du disque dur. ● Vous n’êtes pas invité à saisir le mot de passe du disque dur lorsque l’ordinateur sort du mode veille. Lorsque le disque dur est déverrouillé par l’utilisateur avant que l’ordinateur passe en mode veille, il reste déverrouillé une fois que l’ordinateur sort du mode veille. ● Si les mots de passe du système et du disque dur sont définis sur la même valeur, le disque dur se déverrouille une fois le mot de passe du système correct saisi. DellTechnologies recommande d’utiliser un mot de passe de disque dur pour protéger les accès non autorisés aux données. Configuration du mot de passe La page Configuration du mot de passe comprend plusieurs options pour modifier les exigences des mots de passe du BIOS. Vous pouvez modifier la longueur minimale et maximale des mots de passe et exiger des mots de passe pour contenir certaines classes de caractères (majuscules, minuscules, chiffres, caractères spéciaux). Lorsque l’option Lettres minuscules est activée, le mot de passe doit comporter au moins une lettre minuscule. Lorsque l’option Lettres majuscules est activée, le mot de passe doit comporter au moins une lettre majuscule. Lorsque l’option Chiffre est activée, le mot de passe doit comporter au moins un chiffre. Lorsque l’option Caractère spécial est activée, le mot de passe doit comporter au moins l’un des caractères spéciaux suivants: !”#$%&’()*+,-./:;<=>?@[\]^_`{|}~. 152 configuration du BIOSTableau 51. Options de configuration du système: menu Mots de passe(suite) Mots de passe Lors de la définition du nombre minimal de caractères du mot de passe,DellTechnologies recommande de définir la longueur minimale du mot de passe sur au moins huitcaractères. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Ignorer le mot de passe L’option Ignorer le mot de passe permet à l’ordinateur de redémarrer à partir du système d’exploitation sans saisir le mot de passe du système ou du disque dur. Si l’ordinateur a déjà démarré sur le système d’exploitation, il est supposé que l’utilisateur a déjà saisi le mot de passe correct du système ou du disque dur. REMARQUE : Cette option ne supprime pas la nécessité de saisir le mot de passe après l’arrêt. Par défaut, l’option Ignorer le mot de passe est désactivée. Pour plus de sécurité, DellTechnologies recommande de maintenir l’option Ignorer le mot de passe activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Modifications de mot de passe Autoriser les changements de mot de passe non admin L’option Autoriser les changements de mot de passe non admin dans la configuration du BIOS permet à un utilisateur final de définir ou de modifier les mots de passe du système ou du disque dur sans saisir le mot de passe administrateur. Cela permet à un administrateur de contrôler les paramètres du BIOS, mais permet à un utilisateur final de fournir son propre mot de passe. L’option Autoriser les changements de mot de passe non administrateur est activée par défaut. Pour plus de sécurité, DellTechnologies recommande de conserver l’option Autoriser les modifications de mot de passe non administrateur désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Activer le verrouillage de la configuration par l’administrateur L’option Verrouillage de la configuration admin empêche même un utilisateur final d’afficher la configuration du BIOS sans avoir à saisir au préalable le mot de passe administrateur (si défini). Par défaut, l’option Activer le verrouillage de la configuration par l’administrateur est désactivée. Pour plus de sécurité, DellTechnologies recommande de conserver l’option Verrouillage de la configuration admin désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Activer le verrouillage du mot de passe maître Le paramètre Verrouillage du mot de passe maître permet de désactiver la fonctionnalité Mot de passe de récupération. En cas d’oubli du mot de passe du système, de l’administrateur ou du disque dur, l’ordinateur devient inutilisable. REMARQUE : Lorsque le mot de passe du propriétaire est défini, l’option Verrouillage du mot de passe maître n’est pas disponible. configuration du BIOS 153Tableau 51. Options de configuration du système: menu Mots de passe(suite) Mots de passe REMARQUE : Lorsqu’un mot de passe de disque dur interne est défini, il doit d’abord être effacé avant que le verrouillage du mot de passe maître puisse être modifié. Par défaut, l’option Activer le verrouillage du mot de passe maître est désactivée. DellTechnologies ne recommande pas d’activer le Verrouillage du mot de passe maître, sauf si vous avez implémenté votre propre système de récupération de mot de passe. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Activer le rétablissement des PSID non admin L’option Autoriser le rétablissement des PSID non admin permet à un utilisateur d’effacer le mot de passe du disque dur sans saisir le mot de passe administrateur du BIOS. Lorsqu’un mot de passe administrateur est défini, la capacité à saisir le PSID est protégée en exigeant une authentification avec le mot de passe administrateur. Si cette option est activée, n’importe quel utilisateur peut effacer le disque sans saisir le mot de passe administrateur. Par défaut, l’option Activer le rétablissement des PSID non admin est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Tableau 52. Options de configuration du système: menu Restauration de mise à jour Restauration de mise à jour Mises à jour des capsules UEFI Activer les mises à jour des capsules UEFI Permet d’activer ou de désactiver les mises à jour du BIOS au moyen des packages de mises à jour des capsules UEFI. REMARQUE : La désactivation de cette option empêche les mises à jour du BIOS provenant de services comme MicrosoftWindowsUpdate et LinuxVendorFirmwareService (LVFS). Par défaut, l’option Activer les mises à jour de firmware de capsuleUEFI est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Restauration du BIOS à partir du disque dur Cette option permet ou non à l’utilisateur, dans certains cas où le BIOS est endommagé, de récupérer à partir d’un fichier de restauration situé sur son disque dur principal ou sur un lecteurUSB externe. Par défaut, l’option Récupération du BIOS à partir du disque dur est activée. REMARQUE : La récupération du BIOS à partir du disque dur n’est pas disponible pour les disques à autochiffrement (SED). REMARQUE : La récupération du BIOS est conçue pour corriger le bloc du BIOS principal et ne peut pas fonctionner si le bloc d’amorçage est endommagé. De plus, cette option ne fonctionne pas en cas de corruption EC, de corruption ME ou de problème lié au matériel. L’image de récupération doit exister sur une partition non cryptée sur le disque. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. 154 configuration du BIOSTableau 52. Options de configuration du système: menu Restauration de mise à jour(suite) Restauration de mise à jour Mise à niveau du BIOS vers une version antérieure Autoriser la mise à niveau vers une version antérieure du BIOS Contrôle la mise à niveau du firmware du système vers ses versions précédentes. Par défaut, l’option Autoriser la mise à niveau vers une version antérieure du BIOS est activée. SupportAssist OS Recovery Active ou désactive le flux de démarrage pour l’outil SupportAssistOSRecovery si certaines erreurs système surviennent. Par défaut, l’option SupportAssist OS Recovery est activée. BIOSConnect Active ou désactive la récupération du système d’exploitation du service Cloud si le système d’exploitation principal ne parvient pas à démarrer avec le nombre de défaillances égal ou supérieur à la valeur spécifiée par l’option de configuration du seuil de récupération automatique du système d’exploitation et que le système d’exploitation du service local ne parvient pas à démarrer ou n’est pas installé. Par défaut, l’option BIOSConnect est activée. Seuil de restauration automatique du système d’exploitationDell Permet de contrôler le flux de démarrage automatique pour la console SupportAssistSystemResolution, ainsi que pour l’outil de récupération du système d’exploitationDellOSRecovery. Par défaut, la valeur Seuil de restauration automatique du système d’exploitationDell est définie sur 2. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Tableau 53. Options de configuration du système: menu Gestion des systèmes Gestion des systèmes Étiquette de service Affiche l’étiquette de service de l’ordinateur. Numéro d’inventaire Crée un numéro d’inventaire pour l’ordinateur qu’un administrateur informatique peut utiliser pour identifier de manière unique un ordinateur spécifique. REMARQUE : Une fois défini dans le BIOS, le numéro d’inventaire ne peut pas être modifié. Comportement sur secteur Éveil sur secteur Permet ou non à l’ordinateur de se mettre sous tension et de démarrer lorsque l’ordinateur est alimenté sur secteur. Par défaut, l’option Activation du réseauAC est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Wake-on-LAN Active ou désactive l’allumage de l’ordinateur à l’aide d’un signal LAN spécial. Par défaut, l’option Activation du réseauLAN est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Heure du démarrage automatique Permet de mettre sous tension automatiquement l’ordinateur chaque jour ou à une date ou une heure prédéfinie. Cette option ne peut être configurée que si le mode Auto On Time (heure de démarrage automatique) est défini sur Everyday (tous les jours), Weekdays (jours ouvrables) ou Selected Days (jour défini). configuration du BIOS 155Tableau 53. Options de configuration du système: menu Gestion des systèmes(suite) Gestion des systèmes Par défaut, l’option Heure du démarrage automatique est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Fonctionnalité IntelAMT Permet de configurer les options de la technologie Intel ActiveManagementTechnology (AMT), qui peuvent être activées, désactivées ou restreintes. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Première date de mise sous tension définie Définir la date de propriété Vous permet de définir la date de propriété. Par défaut, l’option Définir la date de propriété est désactivée. Diagnostics Demandes de l’agent du système d’exploitation Active ou désactive l’option pour que les applications s’exécutant dans le système d’exploitation exécutent des diagnostics de prédémarrage lors des démarrages suivants. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Restauration automatique de l’autotest de démarrage Active ou désactive la récupération automatique de l’ordinateur en cas d’absence d’alimentation ou d’échec de l’autotest de démarrage en appliquant des mesures d’atténuation. Par défaut, l’option Restauration automatique de l’autotest de démarrage est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Tableau 54. Options de configuration du système: menu Clavier Clavier Options de verrouillage des touches de fonction Active ou désactive l’option de verrouillage des touchesFn. Par défaut, l’option Fn Lock (Verrouillage Fn) est activée. Mode de verrouillage des touches de fonction Active ou désactive l’option de verrouillage des touchesFn. Par défaut, l’option Fn Lock (Verrouillage Fn) est activée. Mode de verrouillage Par défaut, l’option Mode de verrouillage est activée. Avec cette option, les touchesF1-F12 analysent le code selon leurs fonctions secondaires. Luminosité du clavier Configure le mode de fonctionnement de la fonctionnalité d’éclairage du clavier. Par défaut, l’option Faible est sélectionnée. Active la fonction d’éclairage du clavier à 100% de luminosité. Délai d’expiration du rétroéclairage du clavier en secteur Permet de définir la valeur du délai d’expiration pour le clavier lorsqu’un adaptateur secteur est branché sur l’ordinateur. Par défaut, l’option 10secondes est sélectionnée. 156 configuration du BIOSTableau 54. Options de configuration du système: menu Clavier(suite) Clavier REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Délai d’expiration du rétroéclairage du clavier sur batterie Permet de définir la valeur du délai d’expiration pour le rétroéclairage du clavier lorsque l’ordinateur fonctionne uniquement sur l’alimentation de la batterie. La valeur du délai d’expiration pour le rétroéclairage du clavier ne prend effet que lorsque le rétroéclairage est activé. Par défaut, l’option 10secondes est sélectionnée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Accès aux raccourcis clavier de configuration d’appareil Vous permet de déterminer si vous pouvez accéder aux écrans de configuration d’appareil via les raccourcis lors du démarrage du système. Par défaut, l’option Accès aux raccourcis clavier de configuration d’appareil est activée. REMARQUE : Ce paramètre contrôle uniquement les ROM d’option RAIDIntel (CTRL+I), MEBX (CTRL+P) et LSIRAID (CTRL+C). Les autres ROM d’option de prédémarrage, qui prennent en charge l’entrée à l’aide d’une séquence de touches, ne sont pas affectées par ce paramètre. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Tableau 55. Options de configuration du système: menu Comportement préalable au démarrage Comportement préalable au démarrage Avertissements de l’adaptateur Activer les avertissements de l’adaptateur Permet d’activer les messages d’avertissement lors du démarrage lorsque des adaptateurs dotés d’une capacité d’alimentation moindre sont détectés. Par défaut, l’option Activer les avertissements de l’adaptateur est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Avertissements et erreurs Active ou désactive l’action à effectuer lorsqu’un avertissement ou une erreur survient. Par défaut, l’option Invite en cas d’avertissements et d’erreurs est sélectionnée. Arrête, envoie une invite et attend l’intervention de l’utilisateur en cas d’avertissements ou si des erreurs sont détectées. REMARQUE : En cas d’erreur estimée critique pour le fonctionnement du matériel de l’ordinateur, arrêtez le fonctionnement de l’ordinateur. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Prolonger le délai de POST du BIOS Définit le temps de chargement du POST (Power-On Self-Test) du BIOS. Par défaut, l’option 0seconde est sélectionnée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. configuration du BIOS 157Tableau 55. Options de configuration du système: menu Comportement préalable au démarrage(suite) Comportement préalable au démarrage Transfert d’adresseMAC Remplace l’adresseMACNIC externe (dans une station d’accueil ou un dongle pris en charge) par l’adresse MAC du système sélectionnée. Par défaut, l’option AdresseMAC unique du système est sélectionnée. Signe de vie Rétroéclairage du clavier anticipé Active ou désactive l’indication de signe de vie du rétroéclairage du clavier. Par défaut, l’option Rétroéclairage du clavier anticipé est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Tableau 56. Options de configuration du système: menu Prise en charge de la virtualisation Prise en charge de la virtualisation Intel Virtualization Technology Activer la technologie de virtualisationIntel Lorsque cette option est activée, l’ordinateur peut exécuter un moniteur de machine virtuelle (VMM). Par défaut, l’option Activer la technologie de virtualisationIntel est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Virtualisation pour les E/S directes Activer la technologie de virtualisationIntel pour les E/S directes Lorsque cette option est activée, l’ordinateur peut activer la technologie de virtualisation pour les E/S directes (VT-d). VT-d est une méthode Intel qui assure la virtualisation pour les E/S de mappage de mémoire. Par défaut, l’option Activer la technologie de virtualisation Intel pour les E/S directes est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. IntelTrusted Execution Technology (TXT) Indique si un moniteur de machine virtuelle mesuré (MVMM) peut utiliser les fonctions matérielles supplémentaires fournies par IntelTrusted Execution Technology. Les options suivantes doivent être activées afin d’activer IntelTXT:

Tous les cœurs du processeur (prise en charge multi-cœur) ● Intel Virtualization Technology ● IntelVT for DirectI/O Par défaut, l’option Intel Trusted Execution Technology (TXT) est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. ProtectionDMA Active le supportDMA avant démarrage Vous permet de contrôler la protectionDMA avant démarrage à la fois pour les ports internes et externes. Cette option n’active pas directement la protectionDMA dans le système d’exploitation. REMARQUE : Cette option n’est pas disponible lorsque le paramètre de virtualisation pour IOMMU est désactivé (VT-d/AMDVi). 158 configuration du BIOSTableau 56. Options de configuration du système: menu Prise en charge de la virtualisation(suite) Prise en charge de la virtualisation Par défaut, l’option Activer le supportDMA avant démarrage est activée. Pour plus de sécurité, DellTechnologies recommande de maintenir l’option Activer le supportDMA avant démarrage activée. REMARQUE : Cette option est fournie uniquement à des fins de compatibilité, car certains matériels plus anciens ne sont pas compatibles avec DMA. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Active le supportDMA du noyau du système d’exploitation Vous permet de contrôler la protectionDMA du noyau à la fois pour les ports internes et externes. Cette option n’active pas directement la protectionDMA dans le système d’exploitation. Pour les systèmes d’exploitation qui prennent en charge la protectionDMA, ce paramètre indique au système d’exploitation que le BIOS prend en charge cette fonctionnalité. REMARQUE : Cette option n’est pas disponible lorsque le paramètre de virtualisation pour IOMMU est désactivé (VT-d/AMDVi). Par défaut, l’option Activer le supportDMA du noyau du système d’exploitation est activée. REMARQUE : Cette option est fournie uniquement à des fins de compatibilité, car certains matériels plus anciens ne sont pas compatibles avec DMA. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Mode de compatibilité DMA de port interne Par défaut, l’option Mode de compatibilité DMA de port interne est désactivée. Tableau 57. Options de configuration du système: menu Performances Performances Prise en charge multicœur Plusieurs cœursAtom Modifiez le nombre de cœursAtom disponibles pour le système d’exploitation. La valeur par défaut est définie sur le nombre maximal de cœurs. Par défaut, l’option Tous les cœurs est sélectionnée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Intel SpeedStep Activer la technologie IntelSpeedStep Permet à l’ordinateur d’ajuster dynamiquement la fréquence de cœur et la tension du processeur, diminuant ainsi la production de chaleur et la consommation électrique moyennes. Par défaut, l’option Activer la technologie IntelSpeedStep est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Contrôle des étatsC Activer le contrôle des étatsC Active ou désactive la capacité du processeur à basculer en mode d’économie d’énergie. Lorsque cette option est désactivée, elle désactive tous les étatsC. Lorsque cette option est activée, elle active tous les étatsC que le chipset ou la plateforme autorise. configuration du BIOS 159Tableau 57. Options de configuration du système: menu Performances(suite) Performances Par défaut, l’option Activer le contrôle des étatsC est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Activer les étatsC adaptatifs pour carte graphique séparée Activer les étatsC adaptatifs pour carte graphique séparée Permet à l’ordinateur de détecter de manière dynamique l’utilisation élevée des cartes graphiques séparées et d’ajuster les paramètres du système pour optimiser les performances pendant cette période. Par défaut, l’option Activer les étatsC adaptatifs pour carte graphique séparée est activée. Réglage dynamique: apprentissage automatique Activer le réglage dynamique: apprentissage automatique Active ou désactive la fonctionnalité du système d’exploitation afin d’améliorer les fonctions de réglage de l’alimentation en fonction des charges applicatives détectées. REMARQUE : Cette option est uniquement disponible pour le développement et n’est pas visible par le client. Par défaut, l’option Activer le réglage dynamique: apprentissage automatique est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Technologie Intel TurboBoost Activer la technologie IntelTurboBoost Active ou désactive le mode Intel TurboBoost du processeur. Lorsque ce mode est activé, le pilote IntelTurboBoost augmente les performances du processeur ou du processeur graphique. Par défaut, l’option Activer la technologie IntelTurboBoost est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Technologie IntelHyperThread Activer la technologie IntelHyperThread Active ou désactive le mode IntelHyper-Threading du processeur. Lorsque cette option est activée, IntelHyper-Threading améliore l’efficacité des ressources du processeur lorsque plusieurs threads s’exécutent sur chaque cœur. Par défaut, l’option Technologie IntelHyperThread est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Tableau 58. Options de configuration du système: menu Journaux système Journaux système Journal des événements du BIOS Effacer le journal des événements duBIOS Sélectionnez l’option pour conserver ou effacer le journal des événements du BIOS. Par défaut, l’option Conserver le journal est sélectionnée. 160 configuration du BIOSTableau 58. Options de configuration du système: menu Journaux système(suite) Journaux système REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Journal des événements thermiques Effacer le contenu du journal des événements thermiques Sélectionnez l’option pour conserver ou effacer le journal des événements thermiques. Par défaut, l’option Conserver le journal est sélectionnée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Journal des événements d’alimentation Effacer le contenu du journal des événements d’alimentation Sélectionnez l’option pour conserver ou effacer le journal des événements d’alimentation. Par défaut, l’option Conserver le journal est sélectionnée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée, comme décrit dans la section Afficher les options de configuration avancée. Mise à jour du BIOS Mise à jour du BIOS dans Windows À propos de cette tâche PRÉCAUTION : Si vous n’interrompez pas BitLocker avant la mise à jour du BIOS, la prochaine fois que vous redémarrerez l’ordinateur, celui-ci ne reconnaîtra pas la clé BitLocker. Vous serez alors invité à saisir la clé de récupération pour continuer, et l’ordinateur vous la redemandera à chaque redémarrage. Si la clé de récupération n’est pas connue, cela peut provoquer une perte de données ou une réinstallation du système d’exploitation non nécessaire. Pour plus d’informations à ce sujet, consultez l’article de la base de connaissances sur le site de support Dell. Étapes

1. Accédez au site de support Dell.

2. Cliquez sur Support produits. Dans le champ Rechercher dans le support, saisissez le numéro de série de votre ordinateur et cliquez sur Rechercher. REMARQUE : Si vous ne connaissez pas l’étiquette de service, utilisez SupportAssist pour identifier automatiquement votre ordinateur. Vous pouvez également utiliser l’ID de produit ou rechercher manuellement le modèle de votre ordinateur.

3. Cliquez sur Pilotes et téléchargements. Développez Rechercher des pilotes.

4. Sélectionnez le système d’exploitation installé sur votre ordinateur.

5. Dans la liste déroulante Catégorie , sélectionnez BIOS.

6. Sélectionnez la version BIOS la plus récente et cliquez sur Télécharger pour télécharger le fichier BIOS de votre ordinateur. 7. Une fois le téléchargement terminé, accédez au dossier dans lequel vous avez enregistré le fichier de mise à jour du BIOS. 8. Double-cliquez sur l’icône du fichier de mise à jour duBIOS et laissez-vous guider par les instructions affichées à l’écran. Pour plus d’informations, consultez l’article de la base de connaissances sur le site de support Dell. configuration du BIOS 161Mise à jour du BIOS dans Linux et Ubuntu Pour mettre à jour le BIOS du système sur un ordinateur équipé de Linux ou Ubuntu, consultez l’article de la base de connaissances 000131486 sur le site de support Dell. Mise à jour du BIOS à l’aide d’une cléUSB dansWindows À propos de cette tâche PRÉCAUTION : Si vous n’interrompez pas BitLocker avant la mise à jour du BIOS, la prochaine fois que vous redémarrerez l’ordinateur, celui-ci ne reconnaîtra pas la clé BitLocker. Vous serez alors invité à saisir la clé de récupération pour continuer, et l’ordinateur vous la redemandera à chaque redémarrage. Si la clé de récupération n’est pas connue, cela peut provoquer une perte de données ou une réinstallation du système d’exploitation non nécessaire. Pour plus d’informations à ce sujet, consultez l’article de la base de connaissances sur le site de support Dell. Étapes 1. Suivez la procédure de l’étape1 à l’étape6 de la section«Mise à jour du BIOS dans Windows» pour télécharger la dernière version du fichier d’installation duBIOS. 2. Créez une cléUSB de démarrage. Pour plus d’informations, consultez l’article de la base de connaissances sur le site de support Dell.

3. Copiez le fichier d’installation du BIOS sur la cléUSB de démarrage.

4. Connectez la cléUSB de démarrage à l’ordinateur qui nécessite une mise à jour duBIOS.

5. Redémarrez l’ordinateur et appuyez sur la touche F12 .

6. Sélectionnez la cléUSB à partir du menu Démarrage unique.

7. Saisissez le nom du fichier d’installation duBIOS, puis appuyez sur Entrée.

L’utilitaire de mise à jour du BIOS s’affiche.

8. Suivez les instructions qui s’affichent à l’écran pour terminer la mise à jour du BIOS.

Mise à jour du BIOS depuis le menu de démarrage ponctuel F12. Mettez à jour le BIOS de votre ordinateur à l’aide de BIOSConnect. À propos de cette tâche BIOSConnect BIOSConnect fournit un réseau de support qui permet au BIOS d’effectuer une mise à jour Firmware Over The Air (FOTA) et de restaurer le système d’exploitation. Pour plus d’informations sur la mise à jour du BIOS à l’aide de FOTA, voir la documentation BIOSConnect sur le site de support Dell. Mot de passe système et de configuration Tableau 59. Mot de passe système et de configuration Type de mot de passe Description Mot de passe système Mot de passe que vous devez saisir pour ouvrir une session sur le système. Mot de passe de configuration Mot de passe que vous devez saisir pour accéder aux paramètres du BIOS de l’ordinateur et les changer. Vous pouvez définir un mot de passe système et un mot de passe de configuration pour protéger l’ordinateur. PRÉCAUTION : Les fonctionnalités de mot de passe fournissent un niveau de sécurité de base pour les données de l’ordinateur. 162 configuration du BIOSPRÉCAUTION : N’importe quel utilisateur peut accéder aux données de l’ordinateur s’il est laissé sans surveillance. REMARQUE : La fonctionnalité de mot de passe système et de configuration est désactivée. Attribution d’un mot de passe système ou de configuration Prérequis Vous pouvez attribuer un nouveau Mot de passe système ou admin uniquement lorsque l’état est Non défini. À propos de cette tâche Pour entrer dans la configuration du BIOS, appuyez sur F2 immédiatement après la mise sous tension ou le redémarrage. Étapes

1. Dans l’écran BIOS du système ou Configuration du système, sélectionnez Sécurité et appuyez sur Entrée.

L’écran Sécurité s’affiche.

2. Sélectionnez Mot de passe système/admin et créez un mot de passe dans le champ Entrer le nouveau mot de passe.

Suivez les instructions pour définir le mot de passe système: ● Un mot de passe peut contenir jusqu’à 32caractères.

Au moins un caractère spécial: "( ! " # $ % & ' * + , - . / : ; < = > ? @ [ \ ] ^ _ ` { | } )" ● Chiffres de0 à9. ● Lettres majuscules de A à Z. ● Lettres minuscules de a à z. 3. Confirmer le nouveau mot de passe: saisissez le mot de passe système que vous avez saisi précédemment dans le champ et cliquez sur OK.

4. Appuyez sur Échap et enregistrez les modifications lorsque vous y êtes invité.

5. Appuyez sur Y pour les enregistrer.

L’ordinateur redémarre. Suppression ou modification d’un mot de passe du système ou de configuration existant Prérequis Vérifiez que l’état du mot de passe est défini sur Déverrouillé (dans la configuration du système) avant de supprimer ou modifier le mot de passe système et/ou le mot de passe de configuration existant. Vous ne pouvez pas supprimer ou modifier un mot de passe système ou de configuration si l’état du mot de passe est défini sur Verrouillé. À propos de cette tâche Pour entrer dans la configuration du système, appuyez sur F2 immédiatement après la mise sous tension ou un redémarrage. Étapes

1. Dans l’écran BIOS du système ou Configuration du système, sélectionnez Sécurité du système et appuyez sur Entrée.

L’écran Sécurité du système s’affiche.

2. Dans l’écran Sécurité du système, vérifiez que l’état du mot de passe est Déverrouillé.

3. Sélectionnez Mot de passe système. Mettez à jour ou supprimez le mot de passe système existant et appuyez sur Entrée ou la touche Tab. 4. Sélectionnez Mot de passe de configuration. Mettez à jour ou supprimez le mot de passe de configuration existant et appuyez sur Entrée ou la touche Tab. REMARQUE : Si vous modifiez le mot de passe système et/ou de configuration, un message vous invite à ressaisir le nouveau mot de passe. Si vous supprimez le mot de passe système et/ou de configuration, confirmez la suppression quand vous y êtes invité. configuration du BIOS 1635. Appuyez sur Echap. Un message vous invite à enregistrer les modifications.

6. Appuyez sur Y pour les enregistrer et quitter l’écran Configuration du système.

L’ordinateur redémarre. Effacement des paramètres CMOS À propos de cette tâche PRÉCAUTION : Effacer les paramètres CMOS réinitialise les paramètres du BIOS de votre ordinateur. Étapes

1. Retirez le cache de fond.

2. Déconnectez de la carte système le câble de la batterie.

3. Retirez la pile bouton.

4. Patientez une minute.

5. Installez la pile bouton.

6. Connectez le câble de la batterie à la carte système.

7. Installez le cache de fond.

Effacer les mots de passe système et du BIOS (configuration système) À propos de cette tâche Pour effacer les mots de passe de l’ordinateur ou du BIOS, contactez le support technique Dell comme indiqué sur la page Contacter le support technique. Pour plus d’informations, voir le site de support technique Dell. REMARQUE : Pour en savoir plus sur la réinitialisation des mots de passe Windows ou d’application, consultez la documentation fournie avec votre système Windows ou votre application. Effacement de l’alerte pour intrusion de châssis L’ordinateur est doté d’un commutateur d’intrusion de boîtier capable de détecter quand le cache de fond est retiré de l’ordinateur. Les alertes vous avertissant de toute intrusion peuvent être activées par le biais du champ Intrusion du boîtier dans le sous-menu Sécurité du menu de configuration du BIOS. Lorsque cette option est activée, le champ Bloquer le démarrage jusqu’à l’effacement vous permet de choisir d’empêcher le démarrage normal du système jusqu’à ce que l’alerte d’intrusion soit effacée.

configuration du BIOSFigure 87. Security tab (onglet Sécurité) Figure 88. Message d’alerte Si l’option Bloquer le démarrage jusqu’à l’effacement est définie sur DÉSACTIVÉ, sélectionnez Continuer pour démarrer normalement ou Configuration du BIOS pour effacer l’alerte. configuration du BIOS 165Figure 89. Message d’alerte REMARQUE : Si l’option Continuer est sélectionnée, vous continuez de voir l’alerte chaque fois que l’ordinateur est allumé jusqu’à ce que l’alerte soit effacée. Pour effacer l’alerte, sélectionnez ACTIVÉ dans le champ Effacer l’avertissement d’intrusion dans le sous-menu Sécurité du menu de configuration du BIOS. Figure 90. Security tab (onglet Sécurité)

configuration du BIOSDépannage Manipulation des batteries lithium-ion rechargeables gonflées Comme la plupart des ordinateurs portables, les ordinateurs portablesDell utilisent des batteries lithium-ion. Il s’agit d’un type de batterie lithium-Ion rechargeable parmi d’autres. Les batteries lithium-ion rechargeables ont gagné en popularité ces dernières années et elles sont devenues chose courante dans l’industrie électronique en raison de la préférence des clients pour un format plat (en particulier avec les nouveaux ordinateurs portables ultra-fins) et une batterie longue durée. La technologie de la batterie lithium-ion rechargeable va de pair avec la possibilité que les cellules de la batterie gonflent. Une batterie gonflée peut avoir un impact sur les performances de l’ordinateur portable. Afin de prévenir d’éventuels dommages au boîtier ou aux composants internes du périphérique pouvant amener au dysfonctionnement de l’appareil, cessez d’utiliser l’ordinateur portable et déchargez-le en débranchant l’adaptateursecteur et en laissant la batterie se vider. Les batteries gonflées ne doivent pas être utilisées. Elles doivent être remplacées et mises au rebut de la manière qui convient. Nous vous recommandons de contacter le support Dell pour découvrir les options de remplacement d’une batterie gonflée selon les modalités de la garantie applicable ou du contrat de service, y compris les options de remplacement par un technicien de service agréé par Dell. Les consignes de manipulation et de remplacement des batteries lithium-ion rechargeables sont les suivantes: ● Soyez prudent lors de la manipulation des batteries lithium-ion rechargeables. ● Déchargez la batterie avant de la retirer de l’ordinateur. Pour décharger la batterie, débranchez l’adaptateursecteur de l’ordinateur et utilisez-le uniquement sur batterie. La batterie est complètement déchargée si l’ordinateur ne s’allume plus lorsque vous appuyez sur le bouton d’alimentation. ● La batterie ne doit pas être écrasée, abîmée, transpercée avec des objets étrangers ou laissée tomber. ● N’exposez pas la batterie à des températures élevées. Ne désassemblez pas les modules de batterie et les cellules. ● N’appuyez pas sur la batterie. ● Ne pliez pas la batterie. ● N’utilisez pas d’outil, quels qu’ils soient, pour faire levier sur la batterie. ● Si une batterie reste coincée dans un périphérique à la suite d’un gonflement, n’essayez pas de la libérer. En effet, perforer, plier ou écraser une batterie peut être dangereux. ● Ne tentez pas de remonter une pile endommagée ou gonflée dans un ordinateur portable. ● Les batteries gonflées couvertes par la garantie doivent être retournées à Dell dans un conteneur d’expédition approuvé (fourni par Dell). cela doit être conforme aux réglementations en matière de transport. Les batteries gonflée qui ne sont pas couvertes par la garantie doivent être mises au rebut dans un centre de recyclage approuvé. Contactez le support Dell sur le site de support Dell afin d’obtenir de l’aide et des informations supplémentaires. ● L’utilisation d’une batterie d’une autre marque ou qui n’est pas compatible avec Dell peut accroître le risque d’incendie ou d’explosion. Remplacez la batterie uniquement par une batterie compatible achetée auprès de Dell, conçue pour fonctionner avec votre ordinateur Dell. N’utilisez pas de batterie provenant d’un autre ordinateur. Achetez toujours des batteries authentiques sur le siteDell ou directement auprès deDell. Les batteries lithium-ion rechargeables peuvent gonfler pour diverses raisons comme l’âge, le nombre de cycles de charge ou l’exposition à des températures élevées. Pour plus d’informations sur la façon d’améliorer les performances et la durée de vie de la batterie de votre ordinateur portable et d’éviter que le problème ne se reproduise, consultez l’article relatif à la batterie de l’ordinateur portable Dell dans la base de connaissances sur le site de support Dell. Test de rail d’alimentation LCD (L-BIST) L-BIST est une amélioration de l’outil de diagnostic des codes d’erreurLED et est lancé automatiquement pendant l’auto-test de démarrage. L-BIST vérifie le rail d’alimentation de l’écran LCD. REMARQUE : En cas d’échec du test L-BIST, LCD-BIST ne peut pas fonctionner, car aucune alimentation n’est fournie à l’écran LCD.

Dépannage 167Comment appeler L-BIST

1. Allumez votre ordinateur.

2. Si l’ordinateur ne démarre pas normalement, vérifiez le voyant LED d’état de la batterie:

● Si le voyantLED d’état de la batterie signale un code d’erreur [2,7], il se peut que le câble d’écran ne soit pas branché correctement. ● Si le voyant LED d’état de la batterie signale un code d’erreur [2,8], le rail d’alimentation de l’écranLCD de la carte système est défaillant. L’écranLCD n’est donc pas alimenté. Diagnostics DellSupportAssist de vérification des performances système avant démarrage À propos de cette tâche Les diagnosticsSupportAssist (également appelés diagnostics système) vérifient entièrement le matériel. Les diagnosticsDellSupportAssist de vérification des performances système avant démarrage sont intégrés au BIOS et démarrés par le BIOS en interne. Les diagnostics du système intégrés offrent des options pour des appareils ou groupes de d’appareils particuliers, vous permettant de: ● Exécuter des tests automatiquement ou dans un mode interactif ● Répéter les tests ● Afficher ou enregistrer les résultats des tests ● Exécuter des tests rigoureux pour présenter des options de tests supplémentaires et fournir des informations complémentaires sur un ou plusieurs appareils défaillants ● Afficher des messages d’état qui indiquent si les tests ont abouti ● Visualiser des messages d’erreur qui vous informent des problèmes rencontrés pendant l’exécution d’un test. REMARQUE : Le test de certains périphériques nécessite l’intervention de l’utilisateur. Assurez-vous toujours d’être présent devant l’ordinateur lorsque les tests de diagnostic sont effectués. Pour plus d’informations, consultez l’article 000180971 de la base de connaissances. Exécution de la vérification des performances système avant démarrageSupportAssist Étapes

1. Allumez votre ordinateur.

2. Durant le démarrage de l’ordinateur, appuyez sur la touche F12 lorsque le logo Dell apparaît.

3. Dans l’écran du menu de démarrage, sélectionnez l’option Diagnostics.

4. Cliquez sur la flèche dans le coin inférieur gauche.

La page des diagnostics s’affiche.

5. Cliquez sur la flèche dans le coin inférieur droit pour passer à la page de liste.

Les éléments détectés sont répertoriés. 6. Pour lancer un test de diagnostic sur un périphérique donné, appuyez sur Échap, puis cliquez sur Yes (Oui) pour arrêter le test de diagnostic en cours. 7. Sélectionnez ensuite le périphérique que vous souhaitez diagnostiquer dans le panneau de gauche et cliquez sur Run Tests (Exécuter les tests).

8. En cas de problèmes, des codes d’erreur s’affichent.

Notez le code d’erreur et le numéro de validation et contactez Dell.

DépannageAuto-test intégré (BIST) M-BIST M-BIST (Built In Self-Test) est l’outil de diagnostic d’auto-test intégré de la carte système qui améliore l’exactitude des diagnostics des échecs du contrôleur intégré de la carte système. REMARQUE : Cet outil peut être démarré manuellement avant le POST (Power On Self Test). Comment réaliser un test M-BIST REMARQUE : Le test M-BIST doit être initié sur un système éteint, qu’il soit branché sur l’alimentation secteur ou qu’il fonctionne sur batterie.

1. Appuyez sur la touche M du clavier et sur le bouton d’alimentation pour initier la fonction M-BIST.

2. Alors que vous maintenez enfoncés la toucheM et le bouton d’alimentation, l’indicateur de la batterie affiche deux états: a. ÉTEINT: aucune panne détectée sur la carte système b. ORANGE: indique un problème au niveau de la carte système 3. En cas d’échec de la carte système, le voyant d’état de la batterie clignotera selon l’un des codes d’erreur suivants pendant 30secondes: Tableau 60. Codes d’erreur LED Séquence de clignotement Problème possible Orange Blanc 2 1 Défaillance du processeur 2 8 Panne du rail d’alimentation LCD 1 1 Échec de la détection du moduleTPM 1 2 Défaillance du périphériqueFlashSPI irrécupérable 4. S’il n’y a pas de problème avec la carte système, les écrans de couleur unie décrits dans la section LCD-BIST défileront sur l’écranLCD pendant30 secondes, puis l’écran LCD s’éteindra. Test de rail d’alimentation LCD (L-BIST) L-BIST est une amélioration de l’outil de diagnostic des codes d’erreurLED et est lancé automatiquement pendant l’auto-test de démarrage. L-BIST vérifie le rail d’alimentation de l’écran LCD. En l’absence d’alimentation de l’écranLCD (autrement dit, en cas de défaillance du circuit L-BIST), le voyant LED d’état de la batterie signale un code d’erreur [2,8] ou [2,7]. REMARQUE : En cas d’échec du test L-BIST, LCD-BIST ne peut pas fonctionner, car aucune alimentation n’est fournie à l’écran LCD. Comment appeler L-BIST

1. Allumez votre ordinateur.

2. Si l’ordinateur ne démarre pas normalement, vérifiez le voyant LED d’état de la batterie:

● Si le voyantLED d’état de la batterie signale un code d’erreur [2,7], il se peut que le câble d’écran ne soit pas branché correctement. ● Si le voyant LED d’état de la batterie signale un code d’erreur [2,8], le rail d’alimentation de l’écranLCD de la carte système est défaillant. L’écranLCD n’est donc pas alimenté.

3. Si le code d’erreur [2,7] s’affiche, vérifiez que le câble de l’écran est correctement branché.

4. Si le code d’erreur [2,8] s’affiche, remplacez la carte système.

Dépannage 169Auto-test intégré (BIST) de l’écranLCD Les ordinateurs portablesDell disposent d’un outil de diagnostic intégré qui vous aide à déterminer si l’anomalie d’écran que vous rencontrez est un problème inhérent à l’écranLCD de l’ordinateur portableDell ou à la carte vidéo (processeur graphique) et aux paramètres de l’ordinateur. Lorsque vous remarquez des anomalies au niveau de l’écran, comme des clignotements, des distorsions, des problèmes de clarté, des images floues, des lignes horizontales ou verticales, des décolorations, etc., il est toujours recommandé d’isoler l’écranLCD en exécutant l’auto-test intégré (BIST). Comment appeler le BIST de l’écranLCD

1. Éteignez l’ordinateur.

2. Déconnectez tous les périphériques connectés à l’ordinateur. Ne branchez que l’adaptateur secteur (chargeur) à l’ordinateur.

3. Assurez-vous que l’écranLCD est propre (pas de particules de poussière sur la surface de l’écran).

4. Maintenez la touche D enfoncée et appuyez sur le bouton d’alimentation pour passer en mode BIST (auto-test intégré). Maintenez la touche D enfoncée jusqu’à ce que l’ordinateur démarre. 5. L’écran affiche des couleurs unies et change deuxfois les couleurs sur tout l’écran en blanc, noir, rouge, vert et bleu.

6. L’écran affiche ensuite les couleurs blanc, noir et rouge.

7. Examinez avec précaution l’écran pour détecter des anomalies (lignes, couleurs floues ou distorsion à l’écran).

8. À la fin de la dernière couleur unie (rouge), l’ordinateur s’arrête.

REMARQUE : Les diagnostics avant démarrage deDellSupportAssist commencent par le lancement d’un test BIST de l’écranLCD; l’utilisateur doit alors intervenir pour confirmer le bon fonctionnement de l’écranLCD. Voyants de diagnostic du système Voyant d’état de la batterie et de l’alimentation Le voyant d’état de l’alimentation et de la batterie indique l’état de l’alimentation et de la batterie de l’ordinateur. Les états d’alimentation sont les suivants: Blanc fixe: l’adaptateur secteur est branché et la batterie est dotée de plus de 5% de charge. Orange: l’ordinateur fonctionne sur batterie et la batterie est dotée de moins de 5% de charge. Éteint: ● L’adaptateur secteur est branché et la batterie est complètement chargée. ● L’ordinateur fonctionne sur batterie et la batterie dispose de plus de 5% de charge. ● L’ordinateur est en état de veille, de veille prolongée ou hors tension. Le voyant d’état de l’alimentation et de la batterie peut également être orange clignotant ou blanc en fonction des codes de clignotement prédéfinis indiquant des défaillances diverses. Par exemple, le voyant d’état de la batterie et de l’alimentation clignote en orange deux fois, suivi d’une pause, puis clignote en blanc trois fois, suivi d’une pause. Ce schéma «2, 3» continue jusqu’à la mise hors tension de l’ordinateur et indique qu’aucune mémoire ou RAM n’est détectée. Le tableau suivant indique les différents codes des voyants d’état de la batterie et de l’alimentation ainsi que les problèmes associés à ces codes. REMARQUE : Les codes des voyants de diagnostic et les solutions recommandées ci-dessous sont destinés aux techniciens de maintenanceDell pour résoudre les problèmes. N’effectuez que les opérations de dépannage et réparations autorisées ou formulées par l’équipe d’assistance techniqueDell. Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Tableau 61. Codes de voyants de diagnostics Codes des voyants de diagnostic (orange, blanc) Description du problème 1,1 Échec de la détection du moduleTPM 1,2 Défaillance du périphériqueFlashSPI irrécupérable 170 DépannageTableau 61. Codes de voyants de diagnostics(suite) Codes des voyants de diagnostic (orange, blanc) Description du problème 1,3 Court-circuit dans le câble de charnière déclenché par carteOCP1 1,4 Court-circuit dans le câble de charnière déclenché par carteOCP2 1,5 Contrôleur intégré (EC) incapable de programmer i-Fuse 1,6 Collecte générique des erreurs subites de flux de code EC 1,7 Flash non RPMC sur le système fusionné Boot Guard 2,1 Défaillance de processeur 2,2 Carte système: défaillance BIOS ou ROM (Read- Only Memory) 2,3 Aucune barrette de mémoire/RAM (Random- Access Memory) détectée 2,4 Défaillance de la mémoire/RAM (Random-Access Memory) 2,5 Mémoire non valide installée 2,6 Erreur de la carte système ou du chipset 2,7 Défaillance de l’écran - Message SBIOS 3,1 Défaillance de la pile bouton. 3,2 Défaillance de carte PCI, carte vidéo ou puces 3,3 Image de récupération non trouvée 3,4 Image de récupération trouvée mais non valide 3,5 Défaillance du rail d’alimentation 3,6 Flash du BIOS du système incomplet 3,7 Erreur du moteur de gestion (ME) Récupération du système d’exploitation Lorsque l’ordinateur ne parvient pas à démarrer sur le système d’exploitation même après plusieurs tentatives, il lance automatiquement l’outil de récupération du système d’exploitation DellSupportAssistOSRecovery. Dell SupportAssist OS Recovery est un outil autonome qui est préinstallé sur les ordinateurs Dell exécutant le système d’exploitation Windows. Il se compose d’outils pour diagnostiquer et résoudre les problèmes qui peuvent se produire avant que votre ordinateur démarre à partir du système d’exploitation. Il vous permet de diagnostiquer les problèmes matériels, réparer votre ordinateur, sauvegarder vos fichiers, ou restaurer votre ordinateur à son état d’origine. Vous pouvez également le télécharger à partir du site Web de support Dell pour dépanner et corriger votre ordinateur s’il ne parvient pas à démarrer à partir du système d’exploitation principal à cause de défaillances logicielles ou matérielles. Pour plus d’informations sur l’outil DellSupportAssist OSRecovery, consultez le guide de l’utilisateur DellSupportAssist OS Recovery User’sGuide sur la page Serviceability Tools sur le site de supportDell.. Cliquez sur SupportAssist, puis sur SupportAssistOSRecovery. Dépannage 171Réinitialisation de l’horloge temps réel (RTC) Avec la fonction de réinitialisation de l’horloge temps réel (RTC), le technicien de maintenance ou vous-même pouvez restaurer les ordinateurs Dell en cas d’absence de POST/démarrage/alimentation. La fonction de réinitialisation RTC du cavalier existant a été retirée sur ces modèles. Démarrez la réinitialisationRTC avec l’ordinateur hors tension et connecté à l’alimentation secteur. Appuyez sur le bouton d’alimentation et maintenez-le enfoncé pendant 20secondes. La réinitialisation de l’horloge en temps réel (RTC) de l’ordinateur a lieu dès que vous relâchez ce bouton. Options de support de sauvegarde et de récupération Il est recommandé de créer un lecteur de récupération pour dépanner et résoudre les problèmes qui peuvent se produire avec Windows. Dell offre plusieurs options de restauration du système d’exploitation Windows sur votre ordinateur Dell. Pour en savoir plus, consultez la pageOptions de récupération et de support de sauvegardeDell pour Windows. Cycle de marche/arrêt Wi-Fi À propos de cette tâche Si votre ordinateur ne parvient pas à accéder à Internet en raison de problèmes de connectivitéWi-Fi, réinitialisez votre appareil Wi-Fi en procédant comme suit: Étapes

1. Éteignez l’ordinateur.

2. Mettez le modem hors tension.

REMARQUE : Certains fournisseurs d’accès à Internet proposent un appareil combinant modem et routeur.

3. Mettez le routeur sans fil hors tension.

4. Patientez 30secondes.

5. Mettez le routeur sans fil sous tension.

6. Mettez le modem sous tension.

7. Allumez l’ordinateur.

Élimination de l’électricité résiduelle (effectuer une réinitialisation matérielle) À propos de cette tâche L’électricité résiduelle est l’électricité statique résiduelle qui reste sur l’ordinateur même une fois qu’il a été mis hors tension et que la batterie a été retirée. Pour votre sécurité et pour protéger les composants électroniques sensibles de votre ordinateur, vous devez éliminer l’électricité résiduelle avant de retirer ou de remplacer des composants de votre ordinateur. L’élimination de l’électricité résiduelle, également connue sous le nom de «réinitialisation matérielle», est aussi une étape de dépannage courante si l’ordinateur ne se met pas sous tension ou ne démarre pas dans le système d’exploitation. Procédez comme suit pour évacuer l’électricité résiduelle: Étapes

1. Éteignez l’ordinateur.

2. Débranchez l’adaptateur secteur de l’ordinateur.

3. Retirez le cache de fond.

DépannagePRÉCAUTION : La batterie est un composant remplaçable sur site (FRU) dont les procédures de retrait et d’installation sont réservées aux techniciens de maintenance agréés.

5. Retirez la pile bouton.

6. Maintenez le bouton d’alimentation appuyé pendant 20secondes pour éliminer l’électricité résiduelle.

7. Installez la pile bouton.

8. Installez la batterie.

9. Installez le cache de fond.

10. Branchez l’adaptateur secteur à l’ordinateur.

11. Allumez l’ordinateur.

REMARQUE : Pour en savoir plus sur la réinitialisation matérielle, consultez l’article de la base de connaissances sur le site de support Dell. Dépannage 173Obtenir de l’aide et contacter Dell Ressources d’aide en libre-service Vous pouvez obtenir des informations et de l’aide sur les produits et services Dell en utilisant ces ressources en libre-service: Tableau 62. Ressources d’aide en libre-service Ressources d’aide en libre-service Emplacement de la ressource Informations sur les produits et services Dell Dell Site Conseils Aide en ligne concernant le système d’exploitation Site du support Windows Site du support Linux Accédez aux principaux diagnostics, pilotes, solutions et téléchargements et apprenez-en davantage sur votre ordinateur par le biais de vidéos, manuels et documents. Votre ordinateurDell est identifié de façon unique par une étiquette de service ou un code de service express. Pour afficher les ressources de support pertinentes pour votre ordinateurDell, saisissez l’étiquette de service ou le code de service express sur

site de supportDell. Pour plus d’informations sur l’étiquette de service de votre ordinateur, reportez-vous à la section Localiser l’étiquette de service de votre ordinateur. Articles de la base de connaissancesDell

1. Accédez au site de support Dell.

2. Dans la barre de menus située en haut de la page Support,

sélectionnez Support> Bibliothèque d’assistance.

3. Dans le champ Rechercher de la bibliothèque d’assistance,

entrez un mot-clé, un sujet ou un numéro de modèle, puis cliquez ou appuyez sur l’icône de recherche pour afficher les articles associés. Contacter Dell Pour contacterDell pour des questions commerciales, de support technique ou de service à la clientèle, consultez le site de supportDell. REMARQUE : La disponibilité des services peut varier en fonction du pays, de la région et du produit. REMARQUE : Si vous ne disposez pas d’une connexion Internet, les informations de contact figurent sur la preuve d’achat, le bordereau d’expédition, la facture ou le catalogue des produits Dell.

174 Obtenir de l’aide et contacter Dell
