MODE D'EMPLOI E43924 IFM
Notice d'utilisation
Kit de protection meulage pour raccord à souder
aseptique G1/2
E43924
Contenu
1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements 3
2 Consignes de sécurité.... 4
3 Usage prévu 5
4 Montage 6
4.1 Montage E43924 sur le raccord à souder spécial E43919 6
4.2 Traitement de la soudure en cas de raccords à souder spéciaux 6
5 Elimination 8
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.
1.1 Symboles utilisés
√ Condition préalable
Action à effectuer
Réaction, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
1.2 Avertissements
Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :
AVERTISSEMENT
Avertissement de dommages corporels graves
Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.
ATTENTION
Avertissement de dommages corporels légers à modérés
Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.
INFORMATION IMPORTANTE
Avertissement sur les dommages matériels
Des dommages matériels sont possibles si l'avertissement n'est pas respecté.
2 Consignes de sécurité
- Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
3 Usage prévu
Le kit de protection meulage offre une protection de la zone de transition pour l'adaptateur spécial E43919 lorsque des travaux de finition sont effectués sur la soudure.

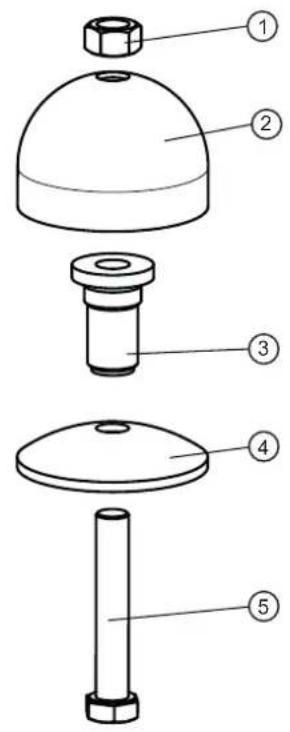

2 : Demi-sphère haute D = 70
3 : Passe-câbles de protection
4 : Demi-coque plate D = 70
5: Vis M12
Un kit E43924 est destiné à une utilisation unique.
4 Montage
INFORMATION IMPORTANTE
Risques pour l'installation et l'environnement lors des travaux de finition.
▶ Tenir compte des dangers potentiels et appliquer les règles et directives en vigueur.
AVERTISSEMENT
Risques pour les personnes lors des travaux de finition.
▶ Tenir compte des dangers potentiels et appliquer les règles et directives en vigueur.
La protection meulage doit être centré des deux côtés avant le serrage définitif.
Ne pas rayer les surfaces avec les capuchons de protection meulage.
Un kit de protection meulage est destiné à une utilisation unique.
4.1 Montage E43924 sur le raccord à souder spécial E43919
Monter la protection meulage E43924 sur le raccord soudé E43919.

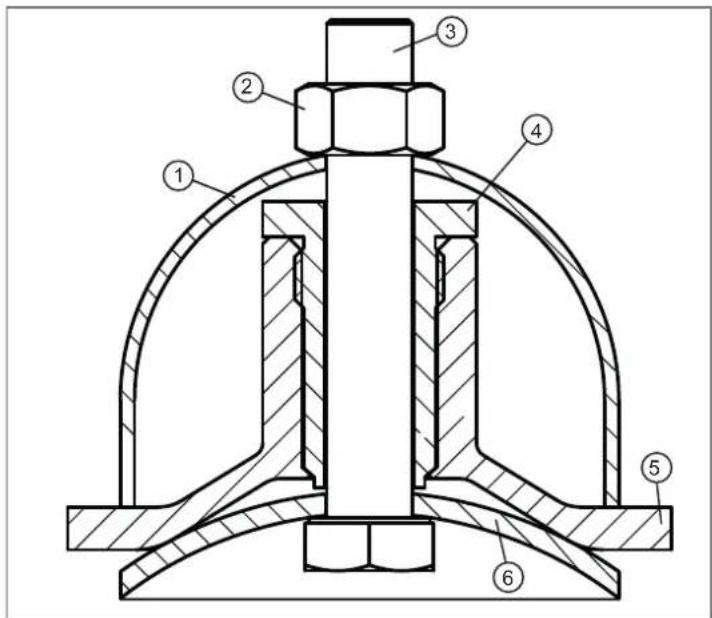

1 : Demi-sphère haute D = 70
2 : Ecrou M12
3: Vis M12
4 : Passe-câbles de protection
5 : Raccord à souder E43919
6 : Demi-coque plate D = 70
4.2 Traitement de la soudure en cas de raccords à souder spéciaux
Respecter et utiliser les dispositifs et équipements de protection conformément au cahier des charges, aux conditions de montage et aux conditions environnantes.
Respecter et utiliser les modes d'emploi et les consignes de sécurité des outils utilisés.
Ne pas enlever de matériau du raccord à souder spécial dans la zone de transition.
Guider l'outil de meulage parallèlement à la surface d'usinage.

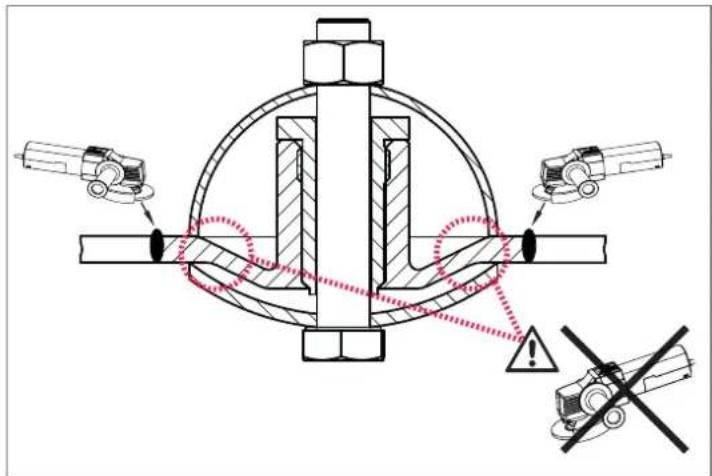

Fig. 1: Représentation schématique, les composants peuvent varier.
5 Elimination
S'assurer d'une élimination écologique du produit ou les composants après l'usage selon les règlements nationaux en vigueur.
Marque : IFM
Modèle : E43924
Catégorie : Accessoire pour outil de meulage
