Type de produit	Kit de protection meulage (accessoire pour outil de meulage)
Marque	IFM
Modèle	E30161
Usage prévu	Protection de la zone de transition de l'adaptateur spécial E30528 lors des travaux de finition sur soudure
Compatibilité	Raccord à souder spécial E30528 (Aseptoflex-Vario)
Contenu du kit	1 demi-sphère haute (D=70), 1 demi-coque plate (D=70), 1 vis M12x50, 1 écrou M12
Diamètre des capuchons	70 mm
Longueur de la vis	50 mm
Type de vis	M12
Type d'écrou	M12
Nombre d'utilisations	Usage unique (un kit par utilisation)
Fonction principale	Protection de la zone de transition pendant le meulage de finition
Installation	Monter sur le raccord soudé E30528, centrer avant serrage définitif
Précautions de sécurité	Utiliser des équipements de protection, respecter les consignes, ne pas rayer les surfaces, ne pas enlever de matière dans la zone de transition
Élimination	Élimination écologique selon les réglementations nationales en vigueur
Documentation	Notice d'utilisation complète disponible via QR code sur l'appareil ou sur www.ifm.com
Matériau	Non spécifié dans la notice (estimation : métal)
Poids	Non spécifié (estimation : environ 0,2 kg)
Alimentation	Aucune (accessoire mécanique)
Entretien	Non applicable (usage unique)
Réparabilité	Non applicable (kit usage unique, non réparable)

FOIRE AUX QUESTIONS - E30161 IFM

Comment installer le kit de protection meulage E30161 ?

Montez la protection meulage E30161 sur le raccord soudé spécial E30528. Assemblez la demi-sphère haute (D=70), la demi-coque plate (D=70), la vis M12x50 et l'écrou M12. Centrez la protection des deux côtés avant de serrer définitivement.

Le kit E30161 est-il réutilisable ?

Non, le kit de protection meulage est conçu pour une utilisation unique. Un nouveau kit doit être utilisé pour chaque intervention.

Quels outils sont nécessaires pour le montage ?

Aucun outil spécifique n'est mentionné. Le montage se fait à l'aide de la vis et de l'écrou fournis. Il est conseillé de suivre les instructions de la notice.

Avec quels raccords ce kit est-il compatible ?

Le kit E30161 est compatible uniquement avec le raccord à souder spécial E30528 (série Aseptoflex-Vario).

Que faire si les surfaces sont rayées lors du montage ?

Évitez de rayer les surfaces avec les capuchons de protection. Si des rayures apparaissent, le kit pourrait ne plus assurer une protection optimale. Remplacez-le par un nouveau kit.

Quelles précautions de sécurité prendre lors du meulage ?

Portez des équipements de protection individuelle. Respectez les consignes de sécurité des outils utilisés. Ne retirez pas de matière du raccord dans la zone de transition. Guidez l'outil de meulage parallèlement à la surface.

Comment centrer correctement la protection meulage ?

Avant le serrage définitif, assurez-vous que la protection est centrée des deux côtés. Un centrage correct évite tout désalignement pendant le travail.

Où trouver la notice complète du E30161 ?

La notice complète est disponible au format PDF sur le site www.ifm.com ou via le code QR présent sur l'appareil ou l'emballage.

Comment éliminer le kit après usage ?

Procédez à une élimination écologique du produit et de ses composants conformément aux réglementations nationales en vigueur.

Puis-je utiliser ce kit avec d'autres raccords à souder ?

Non, ce kit est spécifiquement conçu pour le raccord à souder spécial E30528. L'utilisation avec d'autres raccords n'est pas prévue et pourrait être dangereuse.

MODE D'EMPLOI E30161 IFM

Notice d'utilisation

Kit de protection meulage pour raccord à souder spécial

Aseptoflex-Vario

E30161

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3
2 Consignes de sécurité.... 4
3 Usage prévu 5
4 Montage 6
4.1 Montage E30161 sur le raccord à souder spécial E30528 6
4.2 Traitement de la soudure en cas de raccords à souder spéciaux 6
5 Elimination 8

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement de dommages matériels

AVERTISSEMENT

Avertissement de dommages corporels graves.

▷ Danger de mort ou de graves blessures irréversibles.

2 Consignes de sécurité [Nicht freigegeben]

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

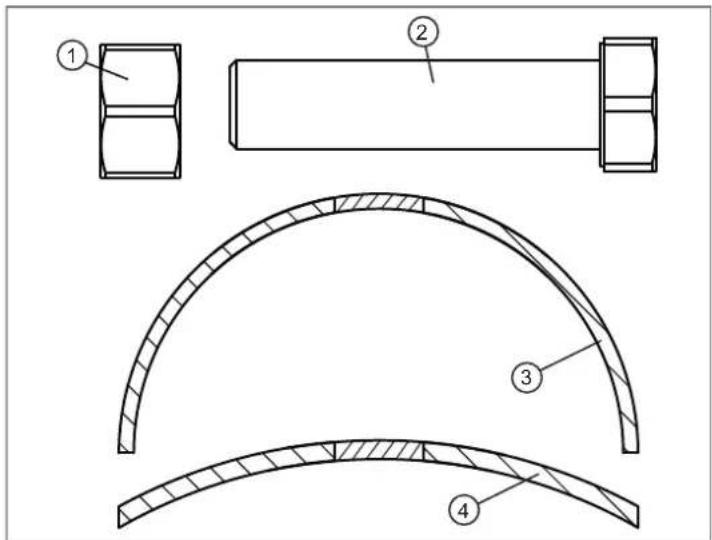

3 Usage prévu [Nicht freigegeben]

Le kit de protection meulage offre une protection de la zone de transition de l'adaptateur spécial E30528 lorsque des travaux de finition sont effectués sur la soudure.

Un kit E30161 est destiné à une utilisation unique.

4 Montage

INFORMATION IMPORTANTE

Risques pour l'installation et l'environnement lors des travaux de finition.

▶ Tenir compte des dangers potentiels et appliquer les règles et directives en vigueur.

AVERTISSEMENT

Risques pour les personnes lors des travaux de finition.

▶ Tenir compte des dangers potentiels et appliquer les règles et directives en vigueur.

La protection meulage doit être centré des deux côtés avant le serrage définitif.

Ne pas rayer les surfaces avec les capuchons de protection meulage.

Un kit de protection meulage est destiné à une utilisation unique.

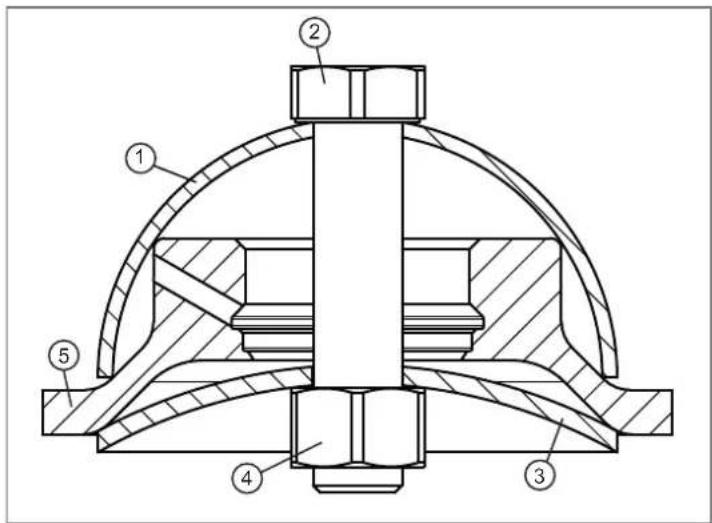

4.1 Montage E30161 sur le raccord à souder spécial E30528

Monter la protection meulage E30161 sur le raccord soudé E30528.

1 : Demi-sphère haute D = 70

2: Vis M12 x 50

3 : Demi-coque plate D = 70

4 : Ecrou M12

5 : Raccord à souder E30528

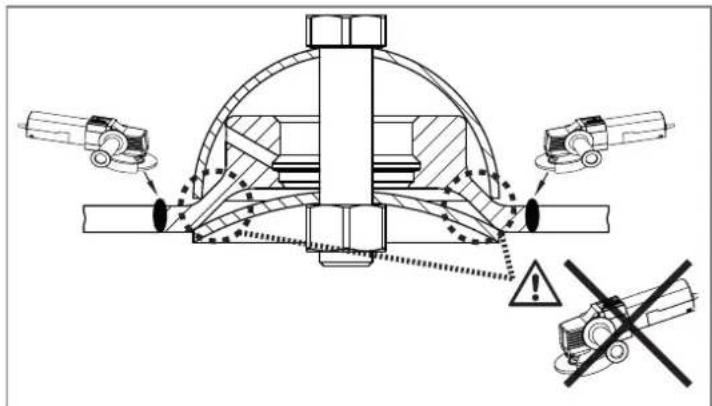

4.2 Traitement de la soudure en cas de raccords à souder spéciaux

Respecter et utiliser les dispositifs et équipements de protection conformément au cahier des charges, aux conditions de montage et aux conditions environnantes.

Respecter et utiliser les modes d'emploi et les consignes de sécurité des outils utilisés.

Ne pas enlever de matériau du raccord à souder spécial dans la zone de transition.

▶ Guider l'outil de meulage parallèlement à la surface d'usinage.

S'assurer d'une élimination écologique du produit ou les composants après l'usage selon les règlements nationaux en vigueur.
