Type de produit	Kit de protection meulage
Marque	IFM
Modèle	E30162
Usage prévu	Protection de la zone de transition des raccords à souder spéciaux Aseptoflex-Vario E30529 et E30531 lors des travaux de finition de soudure
Nombre d'utilisations	Unique (un kit par utilisation)

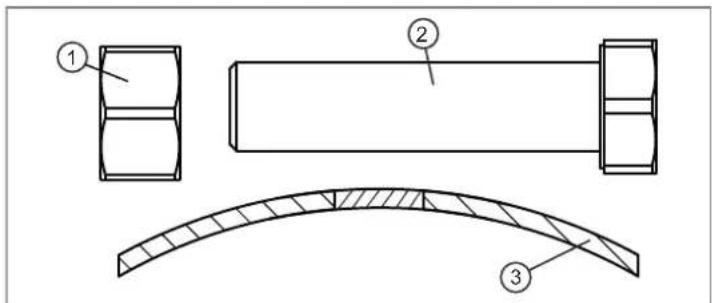

Composants inclus	1 demi-coque plate D=70, 1 vis M12x50, 1 écrou M12
Diamètre de la demi-coque	70 mm
Type de vis	M12 x 50 mm
Type d'écrou	M12
Conditions d'installation	Montage centré des deux côtés avant serrage définitif
Précautions	Ne pas rayer les surfaces avec les capuchons de protection
Sécurité	Utiliser des équipements de protection, respecter les directives et consignes de sécurité des outils
Documentation	Notice d'utilisation disponible via code QR ou www.ifm.com
Entretien	Aucun, jeter après usage unique
Nettoyage	Non nécessaire (usage unique)
Recyclage	Élimination écologique selon règlements nationaux
Garantie	2 ans (standard IFM)
Poids estimé	Environ 0,2 kg

FOIRE AUX QUESTIONS - E30162 IFM

Avec quels raccords ce kit de protection meulage est-il compatible ?

Ce kit est compatible avec les raccords à souder spéciaux IFM E30529 et E30531 de la série Aseptoflex-Vario.

Le kit E30162 est-il réutilisable ?

Non, le kit de protection meulage est conçu pour une utilisation unique. Il doit être remplacé après chaque soudure.

Comment installer le kit de protection meulage ?

Installez la demi-coque plate sur le raccord soudé, centrez-la des deux côtés, puis serrez avec la vis M12 et l'écrou fournis. Veillez à ne pas rayer les surfaces.

Quelles sont les précautions de sécurité à prendre ?

Portez des équipements de protection individuelle, respectez les consignes de sécurité des outils utilisés et tenez compte des risques liés aux travaux de finition. Lisez la notice complète avant utilisation.

Où puis-je télécharger la notice d'utilisation ?

La notice est disponible gratuitement sur www.ifm.com ou via le code QR sur l'emballage. Vous pouvez également la trouver sur notice-facile.com.

Quelles sont les dimensions de la demi-coque ?

La demi-coque a un diamètre de 70 mm. Les dimensions exactes de la vis et de l'écrou sont M12 x 50 mm pour la vis et M12 pour l'écrou.

Puis-je utiliser ce kit avec d'autres marques de raccords ?

Ce kit est spécifiquement conçu pour les raccords à souder spéciaux IFM E30529 et E30531. L'utilisation avec d'autres raccords n'est pas recommandée et pourrait compromettre la protection.

Que faire du kit après utilisation ?

Après utilisation, jetez le kit conformément aux réglementations nationales en vigueur pour une élimination écologique. Le kit n'est pas conçu pour être réutilisé.

Le kit est-il livré avec des instructions ?

Oui, une notice d'utilisation est incluse dans l'emballage. Vous pouvez également la consulter en ligne.

Puis-je usiner le raccord avec le kit en place ?

Oui, le kit protège la zone de transition pendant les travaux de meulage. Guidez l'outil parallèlement à la surface et n'enlevez pas de matériau du raccord dans la zone de transition.

MODE D'EMPLOI E30162 IFM

Notice d'utilisation

Kit de protection meulage pour raccords à souder spéciaux Aseptoflex-Vario

E30162

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3
2 Consignes de sécurité.... 4
3 Usage prévu 5
4 Montage 6
4.1 Montage E30162 sur raccord à souder spécial E30529 / E30531 6
4.2 Traitement de la soudure en cas de raccords à souder spéciaux 6
5 Elimination 8

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement de dommages matériels

AVERTISSEMENT

Avertissement de dommages corporels graves.

▷ Danger de mort ou de graves blessures irréversibles.

2 Consignes de sécurité [Nicht freigegeben]

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

3 Usage prévu [Nicht freigegeben]

Le kit de protection meulage offre une protection de la zone de transition des raccords spéciaux E30529 et E30531 lorsque des travaux de finition sont effectués sur la soudure.

Un kit E30162 est destiné à une utilisation unique.

4 Montage

INFORMATION IMPORTANTE

Risques pour l'installation et l'environnement lors des travaux de finition.

▶ Tenir compte des dangers potentiels et appliquer les règles et directives en vigueur.

AVERTISSEMENT

Risques pour les personnes lors des travaux de finition.

▶ Tenir compte des dangers potentiels et appliquer les règles et directives en vigueur.

La protection meulage doit être centré des deux côtés avant le serrage définitif.

Ne pas rayer les surfaces avec les capuchons de protection meulage.

Un kit de protection meulage est destiné à une utilisation unique.

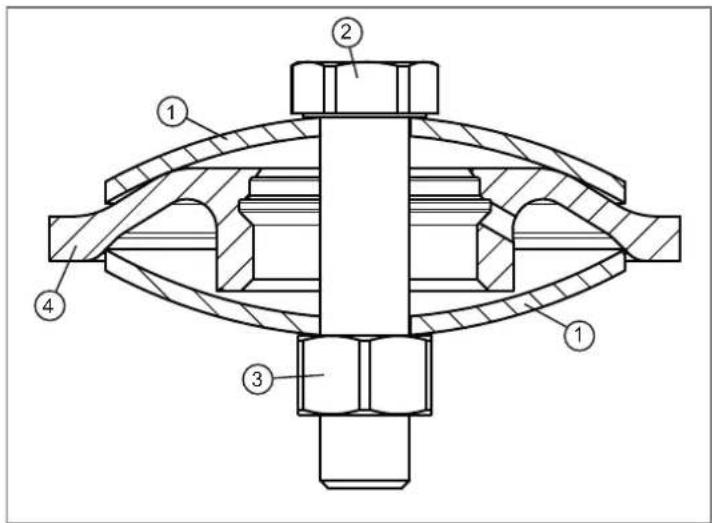

4.1 Montage E30162 sur raccord à souder spécial E30529 / E30531

Monter la protection meulage E30162 sur le raccord soudé E30529 ou E30531.

1 : Demi-coque plate D = 70
2: Vis M12 x 50
3 : Ecrou M12
4 : Raccord à souder, ex. E30529

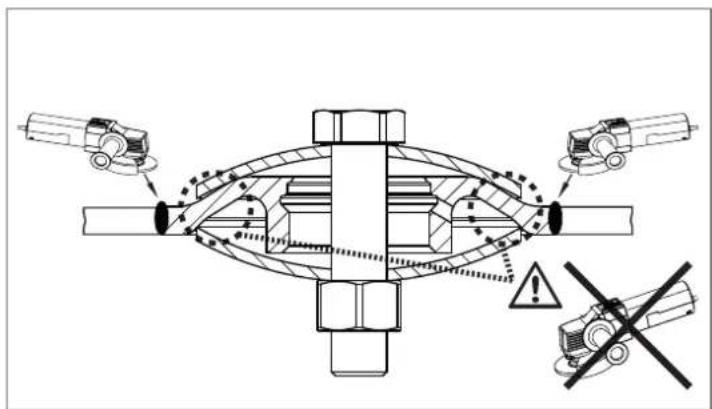

4.2 Traitement de la soudure en cas de raccords à souder spéciaux [Nicht freigegeben]

Respecter et utiliser les dispositifs et équipements de protection conformément au cahier des charges, aux conditions de montage et aux conditions environnantes.

Respecter et utiliser les modes d'emploi et les consignes de sécurité des outils utilisés.

Ne pas enlever de matériau du raccord à souder spécial dans la zone de transition.

▶ Guider l'outil de meulage parallèlement à la surface d'usinage.

S'assurer d'une élimination écologique du produit ou les composants après l'usage selon les règlements nationaux en vigueur.
