Type de produit	Support mural (dispositif de fixation)
Marque	IFM
Modèle	E30576
Dimensions	20 mm entre axes des trous de fixation (A et B)
Matériau	Acier (estimation)
Alimentation	Aucune (support mécanique)
Capteurs compatibles	ifm PQSxxx et PQCxxx
Fonctions principales	Fixer des capteurs sur une paroi arrière, orientation verticale ou inclinée
Type de montage	À l'arrière, avec vis M4 (non fournies)
Nombre de trous de fixation	2 (supérieurs ou inférieurs)
Montage en série	Possible via broches latérales (stabilisation par tige filetée M4)
Sécurité	Utiliser uniquement pour l'usage prévu ; montage par personnel qualifié
Entretien et nettoyage	Nettoyer avec un chiffon sec ; stocker dans l'emballage d'origine
Informations générales	Ce composant est à intégrer dans un système ; l'installateur est responsable de la sécurité

FOIRE AUX QUESTIONS - E30576 IFM

Quels capteurs sont compatibles avec le support mural IFM E30576 ?

Le support est conçu pour les capteurs ifm PQSxxx et PQCxxx.

Les vis de fixation sont-elles fournies avec le support ?

Non, les vis ne sont pas fournies. Il faut utiliser des vis à tête cylindrique M4 adaptées à la paroi.

Comment fixer l'appareil sur le support ?

Positionner l'appareil sur les broches du support et l'encliqueter vers le bas.

Peut-on monter plusieurs supports en série ?

Oui, grâce aux broches latérales, les supports peuvent être assemblés. Une tige filetée M4 peut stabiliser l'ensemble.

Comment démonter l'appareil du support ?

Pousser le levier supérieur du support dans la direction de la flèche et retirer l'appareil par le haut.

Quelle est la distance entre les trous de fixation ?

La distance entre les axes des trous est de 20 mm.

Le support est-il adapté pour un montage en extérieur ?

La notice ne précise pas d'usage extérieur. Utiliser uniquement dans des conditions intérieures ou protégées.

Quel type de vis utiliser pour fixer le support ?

Utiliser des vis à tête cylindrique M4 (non fournies) adaptées à la paroi.

Le support peut-il être utilisé avec d'autres marques de capteurs ?

La notice mentionne uniquement les capteurs ifm PQSxxx et PQCxxx. Pour d'autres marques, vérifier la compatibilité.

Comment entretenir le support mural ?

Nettoyer avec un chiffon sec et stocker dans son emballage d'origine lorsqu'il n'est pas utilisé.

MODE D'EMPLOI E30576 IFM

Dispositif de fixation pour montage mural

E30576

1 Consignes de sécurité

- Le produit fourni est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace du produit contre l'endommagement.
• Stocker le produit dans son emballage d'origine.

2 Usage prévu

Le dispositif de fixation permet d'installer les capteurs ifm de type PQSxxx et PQCxxx sur une paroi arrière.

3 Montage

▶ Tenir le dispositif de fixation contre la paroi arrière et marquer la position des trous :
- A : Utiliser les deux trous supérieurs si l'appareil doit être fixé à la paroi arrière avec une équerre pour une meilleure visibilité en cas de montage en profondeur.
- B : Utiliser les deux trous inférieurs si l'appareil doit être fixé à plat sur la paroi arrière.
Préparer deux filetages M4 aux positions marquées en face arrière.
▶ Fixer le dispositif de fixation à la paroi arrière à l'aide de deux vis à tête cylindrique M4 (non fournies).
▶ Positionner l'appareil sur les broches (1) du dispositif de fixation et l'encliqueter vers le bas.

20 20 mm 1 A 20±0.2 B C 20 mm 20 mm 20 mm

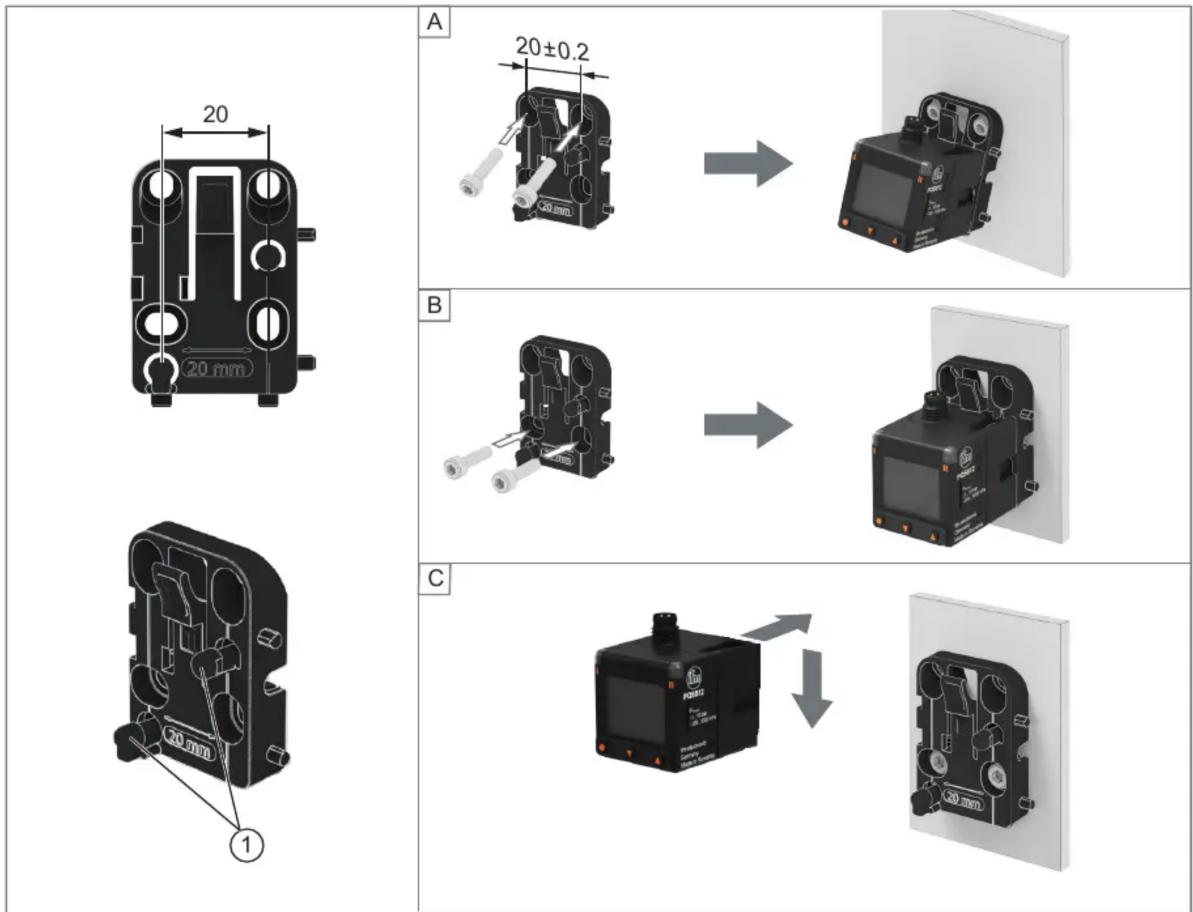

Fig. 1: Fixation par l'arrière avec dispositif de fixation

Démontage

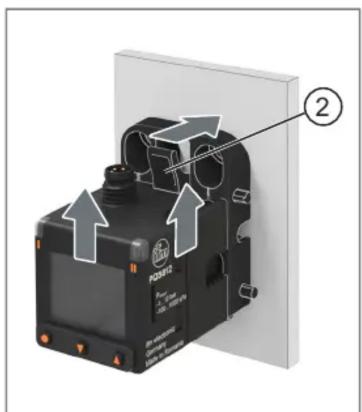

Pousser le levier supérieur du dispositif de fixation (2) dans la direction de la flèche et retirer l'appareil par le haut.

Montage de plusieurs appareils en série

Les dispositifs de fixation peuvent être placés les uns dans les autres grâce à des broches latérales. Cela permet de stabiliser le positionnement des supports et d'éviter des trous dans la paroi arrière.

▶ Fixer le premier dispositif de fixation sur la paroi arrière.

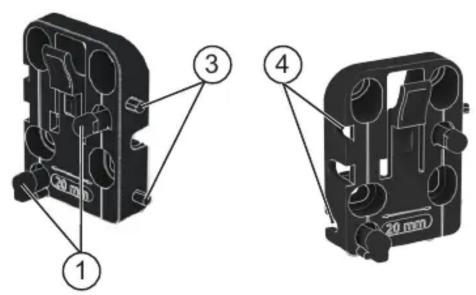

Placer d'autres dispositifs de fixation les uns dans les autres à l'aide des broches latérales (3) et des trous (4).
▶ Selon les besoins, fixer également les autres dispositif de fixation à la paroi arrière à l'aide d'un ou de deux trous.
▶ Positionner l'appareil sur les broches (1) du dispositif de fixation et l'encliqueter vers le bas.

Une stabilisation supplémentaire peut s'avérer nécessaire pour une longue série d'appareils :

Faire passer une tige filetée M4 (non fournie) par l'encoche (5). Visser les deux côtés en utilisant une rondelle et un écrou.

D

Fig. 3: Fixation par l'arrière avec plusieurs dispositifs de fixation
