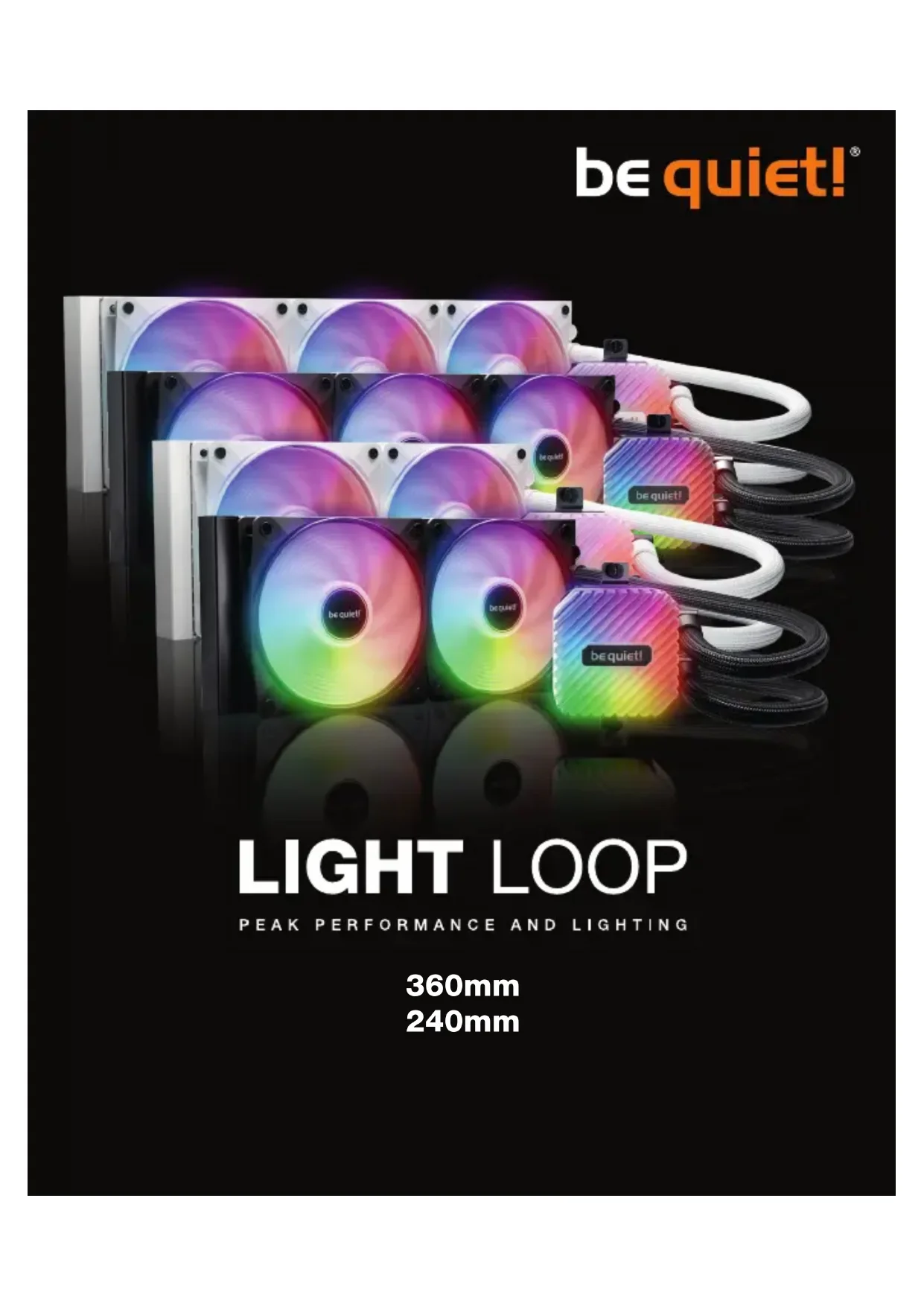

Light Loop 240mm - Système de refroidissement de matériel informatique Be Quiet! - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de refroidissement liquide AIO
Marque	Be Quiet!
Modèle	Light Loop 240mm
Compatibilité socket Intel	LGA 1700 / 1200 / 115x
Compatibilité socket AMD	AM5 / AM4 (Ryzen 3000, 5000, 7000)
Dimensions du radiateur	274 x 120 x 27 mm
Matériau du radiateur	Aluminium
Dimensions du ventilateur	120 x 120 x 25 mm
Vitesse de rotation ventilateur	1500 tr/min (estimation)
Débit d'air max.	60 CFM (estimation)
Pression statique max.	2,0 mmH₂O (estimation)
Niveau sonore max.	25 dB(A) (estimation)
Type de pompe	Pompe céramique (estimation)
Longueur des tuyaux	400 mm (estimation)
Matériau du bloc CPU	Cuivre avec base en nickel
Éclairage	ARGB 5V adressable synchronisable
Alimentation	Connecteur SATA pour hub, PWM 4 broches pour ventilateurs
Contenu du kit	Radiateur, bloc pompe/CPU, 2 ventilateurs, hub ARGB-PWM, pâte thermique, visserie Intel/AMD
Poids total	Environ 1,5 kg
Garantie	3 ans constructeur
Entretien	Recharge du liquide recommandée après 2 ans
Sécurité	Ne pas ingérer la pâte thermique ; tenir hors de portée des enfants
Nettoyage	Dépoussiérer le radiateur et les ventilateurs régulièrement

FOIRE AUX QUESTIONS - Light Loop 240mm Be Quiet!

Quels sockets CPU sont compatibles avec le Light Loop 240mm ?

Le Light Loop 240mm est compatible avec les sockets Intel LGA 1700, 1200 et 115x, ainsi que les sockets AMD AM5 et AM4. Pour AMD, il prend en charge les processeurs Ryzen 3000, 5000 et 7000.

Comment installer le radiateur correctement ?

Il est recommandé de monter le radiateur à l'extérieur du PC avant de l'installer dans le boîtier. Fixez les ventilateurs sur la face des tuyaux en mode extraction (push) pour de meilleures performances.

Comment appliquer la pâte thermique fournie ?

Appliquez une petite quantité de pâte thermique (taille d'un petit pois) au centre du CPU. Ne l'étalez pas, la pression du bloc CPU la répartira uniformément. Attention : ne pas ingérer la pâte, en cas d'ingestion buvez beaucoup d'eau et consultez un médecin.

Comment synchroniser l'éclairage ARGB avec la carte mère ?

Connectez le hub ARGB-PWM à un en-tête ARGB 5V de la carte mère. Utilisez le logiciel de la carte mère (ex: ASUS Aura Sync, MSI Mystic Light) pour contrôler l'éclairage. Le hub supporte jusqu'à 6 appareils ARGB.

Quel type d'alimentation est nécessaire pour le hub ARGB-PWM ?

Le hub ARGB-PWM nécessite une connexion SATA depuis le bloc d'alimentation. Il se connecte également à un en-tête PWM de la carte mère pour le contrôle des ventilateurs.

Comment entretenir le système de refroidissement ?

Le Light Loop 240mm dispose d'un bouchon d'étanchéité pour la recharge. Il est recommandé de refaire le niveau du liquide après deux ans d'utilisation. Dépoussiérez régulièrement le radiateur et les ventilateurs.

Quelle est la durée de la garantie ?

La garantie constructeur est de 3 ans pour le premier acheteur, sous réserve de fournir une preuve d'achat. Toute modification ou dommage mécanique annule la garantie.

Que faire si la pâte thermique entre en contact avec la peau ou les yeux ?

Évitez tout contact avec la peau et les yeux. En cas de contact, rincez abondamment à l'eau. Si la pâte est ingérée, buvez beaucoup d'eau et consultez un médecin en urgence. Conservez hors de portée des enfants.

Puis-je ajouter un troisième ventilateur au radiateur ?

Le kit comprend deux ventilateurs 120 mm. Vous pouvez ajouter un troisième ventilateur en configuration push/pull si votre boîtier le permet, mais cela n'est pas nécessaire pour les performances standards.

Comment connecter les ventilateurs au hub ARGB-PWM ?

Connectez chaque ventilateur au hub à l'aide des connecteurs ARGB 5V et PWM. Le connecteur marqué RPM transmet le signal de vitesse de rotation (tachymétrique) à la carte mère.

MODE D'EMPLOI Light Loop 240mm Be Quiet!

Introduction: Nous vous remercions d'avoir besoin un produit de qualité be quiet!. Cette notice est conçue pour vous aider à installer votre matériel. Si vous,rentrez des difficultés au cours de cette installation, n'hésitez pas à nous contacter à [e-mail]. Nous attirons notre attention: be quiet! ne peut assumer la responsabilité des dommages résultats de problèmes d'incompatibilité.

PL

• 3 ans de garantie constructeur pour le client final (uniquement pour un premier achat auprès d'un distributeur be quiet!/agree)
• La prise en charge de la garantie est assujettie à la fourniture d'une copie de la preuve d'achat auprès d'un distributeur be quiet!/agree
• Les manipulations et modifications de construction de tous types ainsi que les dommages causés par des actions mécaniques extérieures entrainnent la perte totale de la garantie
• Les conditions détaillées de garantie peuvent être consultées sur le site web bequiet.com

Listan GmbH · Wilhelm-Bergner-Straße 11c · 21509 Glinde Allemagne. Pour toute question sur nos produits, veuilles nous contacter par mail a l'adresse suivante: [e-mail]

Nos recommandons de monter le radiateur à l'extérieur du PC avant de l'installer dans le boitier.

DE

Garantle:

Assemblage du cadre de montage du ventilateur

Avant d'instructor le ventilateur, veuillez retarder les deux supports en plastique du module de détention AMD.

Placez les quatre entreprises AMD sur le filetage de la plaque arrêté, du côte avant. Choisissez la position "0" pour une compatibilité maximale avec votre carte mère. Pour un montage alternatif, veuillez dire la page suivante. Fixez notamment les deux supports de montage AMD à l'aide des vis longues de la plaque arrêté AMD.

Placez les quatre entreprises AMD sur le filetage de la plaque arrêté, du côte avant. Choisissez la position "8" pour une puissance de refroidissement maximale sur votre processeur Ryzen 3000, 5000 ou 7000. Fixez maintainant les deux supports de montage AMD à l'aide des vis longues de la plaque arrêté AMD.

Montage des ventilateurs sur le radiateur

Fixez les ventilateurs au radiateur. Nous recommendons une installation en mode extraction (push). Montez les ventilateurs sur la face du tuyau. Connectez maintainant les ventilateurs au processeur de la carte mère à l'aide du hub ARGB-PWM.

Fixation du radiateur au boitier

Fixez le radiateur du Light Loop au boîtier à l'aide des vis de fixation du radiateur.

Retirez le film protecteur situé sous le refroidisseur.
Applique la pate thermique sur la surface du CPU.

Attention: Ne pas ingérer la pâte thermique fournie. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin en vergence. À conserver hors de portée des enfants. Éviter tout contact avec la peau et les yeux.

Montage des CPU-Blocks

Placez le bloc processeur au centre des supports de fixation de montage Intel de manière à ce que le bloc processeur puisse être visse à ces derniers. Pour ce faire, vous pouvez utiliser un tournevis cruciforme classique.

Pour continuer, merci de passer à la page 33.

Placez les vis de la plaque arrrière Intel dans les encoches situées à l'arrête de cette-ci. Repérez les trousts destinés au connecteur du processeur existant. Utilisez les joints toriques pour fixer les vis sur la plaque arrrière Intel. Une fois que la plaque arrrière Intel est assemblée pour le connecteur Intel existant, positionnez-la en dessous de la carte mère. Assurez-vous que les vis de la plaque arrrière Intel coïncident exactement avec les trousts de la carte mère.

Mocowanie backplate

Installation des Ponts de montage

Vissez les entreprises sur la plaque arrière Intel place precedement, puis positionnez les supports de fixation Intel sur les entreprises afin de les fixer avec les vis de fixation du support. Pour ce faire, vous pouvez utiliser un tournevis cruciforme classique.

Montage des ventilateurs sur le radiateur

Fixez les ventilateurs au radiateur. Nous recommendons une installation en mode extraction (push). Montez les ventilateurs sur la face du tuyau. Connectez maintainant les ventilateurs au processeur de la carte mere a l'aide du hub ARGB-PWM.

Fixation du radiateur au boîtier

Fixez le radiateur du Light Loop au boitier a l'aide des vis de fixation du radiateur.

Retirez le film protecteur situé sous le refroidisseur.
Applique la pâté thermique sur la surface du CPU.

Attention: Ne pas ingérer la pâte thermique fournie. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin en urgence. À conserver hors de portée des enfants. Éviter tout contact avec la peau et les yeux.

Montage des CPU-Blocks

Placez le bloc processeur au centre des supports de fixation de montage Intel de manière à ce que le bloc processeur puisse être visse à ces derniers. Pour ce faire, vous pouvez utiliser un tournevis cruciforme classique.

Fixation du hub ARGB-PWM sur le boitier

Fixez le hub ARGB-PWM avec les vis de montage fournies ou avec du ruban adhesif double face à l'endroit ou vous souhaitez le positionner. Nous recommendons soit l'arrière du plateau de la carte mère, soit un emplacement pour disque dur de 2,5". Ensuite, connectez la broche ARGB 5 V et la broche PWM à la carte mère. Connectez ensuite le connecteur SATA au bloc d'alimentation.

Connectez maintainant le connecteur ARGB et le connecteur PWM des ventilateurs avec le hub ARGB-PWM. Le connecteur marqu RPM transmit le signal de vitesse de rotation (tachymétrique) de l'appareil connecté à la carte mère.

Synchronisation de l'éclairage ARGB avec la carte mère

Le Light Loop permet de synchroniser l'éclairage ARGB d'un maximum de 6 apparèils ARGB avec la carte mère via le hub ARGB-PWM. L'éclairage ARGB est contrôle par le logiciel de la carte mère.

Attention: Le connecteur ARGB peut être uniquement raccordé à un en-tête ARGB de 5 V.

Retirez le bouchon d'étanchéité avant de replir le système.
Refaites le niveau après deux ans d'utilisation.
