Pure Rock 3 - Système de refroidissement de matériel informatique Be Quiet! - Notice d'utilisation et mode d'emploi gratuit

Marque	Be Quiet!
Modèle	Pure Rock 3 / Pure Rock 3 LX
Type	Système de refroidissement pour processeur (CPU cooler)
Compatibilité socket	Intel LGA 1700/1200/115x, AMD AM5/AM4
Matériau du radiateur	Aluminium et cuivre
Ventilateur	1x Pure Wings 3 (ou Light Wings LX) 120 mm PWM
Contrôle du ventilateur	PWM via carte mère
Éclairage (modèle LX)	ARGB 5V synchronisable avec carte mère
Garantie	3 ans constructeur
Fonctions principales	Refroidissement efficace, installation facile, compatibilité large, option ARGB (LX)
Entretien et nettoyage	Dépoussiérage régulier du radiateur et du ventilateur
Sécurité	Pâte thermique non comestible, éviter contact avec la peau et les yeux
Pièces détachées fournies	Ventilateur, clips de fixation, supports de montage, plaque arrière, pâte thermique
Réparabilité	Garantie perdue en cas de modification ou dommage mécanique
Informations générales	Fabriqué par Listan GmbH, support : [e-mail]

FOIRE AUX QUESTIONS - Pure Rock 3 Be Quiet!

Quels sockets sont compatibles avec le Pure Rock 3 ?

Le Pure Rock 3 est compatible avec les sockets Intel LGA 1700, 1200, 115x et AMD AM5, AM4.

Comment brancher le ventilateur PWM ?

Connectez le connecteur PWM du ventilateur au header CPU_FAN de la carte mère.

Comment synchroniser l'éclairage ARGB sur le Pure Rock 3 LX ?

Mettez le système hors tension, puis branchez le connecteur ARGB 5V au header ARGB de la carte mère. L'éclairage sera contrôlé par le logiciel de la carte mère.

La pâte thermique est-elle appliquée d'usine ?

Non, la pâte thermique est fournie séparément et doit être appliquée manuellement avant l'installation.

Quelle est la durée de la garantie ?

Le Pure Rock 3 bénéficie d'une garantie constructeur de 3 ans pour le premier acheteur auprès d'un distributeur agréé.

Puis-je nettoyer le radiateur avec de l'eau ?

Il est recommandé d'utiliser un chiffon sec ou une bombe à air comprimé pour dépoussiérer le radiateur. Évitez l'eau pour ne pas endommager les composants.

Que faire en cas d'ingestion de pâte thermique ?

En cas d'ingestion, buvez beaucoup d'eau et consultez un médecin d'urgence. Gardez la pâte hors de portée des enfants.

Comment retirer le ventilateur du radiateur ?

Appuyez sur les encoches des clips de fixation pour détacher le ventilateur. Vous pouvez retirer complètement les clips pour ajuster la hauteur.

Quels outils sont nécessaires pour l'installation ?

Un tournevis cruciforme standard est suffisant pour l'installation.

Puis-je utiliser ce refroidisseur avec un processeur AMD Ryzen 7000 ?

Oui, le Pure Rock 3 est compatible avec les sockets AMD AM5, incluant les Ryzen 7000 et 9000.

MODE D'EMPLOI Pure Rock 3 Be Quiet!

Introduction : Nous vous remercions d'avoir choisi un produit de qualité be quiet!. Cette notice est conçue pour vous aider à installer votre matériel. Si vous rencontrez des difficultés au cours de cette installation, n'hésitez pas à nous contacter à [e-mail]. Nous attirons votre attention : be quiet! ne peut assumer la responsabilité des dommages résultants de problèmes d'incompatibilité.

Garantie :

• 3 ans de garantie constructeur pour le client final (uniquement pour un premier achat auprès d'un distributeur be quiet! agréé)
• La prise en charge de la garantie est assujettie à la fourniture d'une copie de la preuve d'achat auprès d'un distributeur be quiet! agréé.
• Les manipulations et modifications de construction de tous types ainsi que les dommages causés par des actions mécaniques extérieures entraînent la perte totale de la garantie
• Les conditions détaillées de garantie peuvent être consultées sur le site web bequiet.com

Listan GmbH

Pour plus d'informations contactez-nous par e-mail : [e-mail]

Nous recommandons le montage préparatoire du radiateur à l'extérieur du boîtier PC pour une installation ultérieure. Nous préconisons aussi d'enlever le radiateur avant le transport.

EN

Fixation de la plaque arrière

Placez les vis de la plaque arrière Intel dans les encoches situées à l'arrière de celle-ci. Repérez les trous destinés au connecteur du processeur existant.

Utilisez les joints toriques pour fixer les vis sur la plaque arrière Intel. Une fois l'assemblage de la plaque arrière Intel terminée, positionnez-la sous la carte mère. Assurez-vous que les vis de la plaque arrière Intel coïncident exactement avec les trous de la carte mère.

Placez le refroidisseur sur le processeur. Maintenant, serrez les vis de la plaque arrière Intel en alternance. Pour cette étape, vous pouvez utiliser un tournevis cruciforme standard.

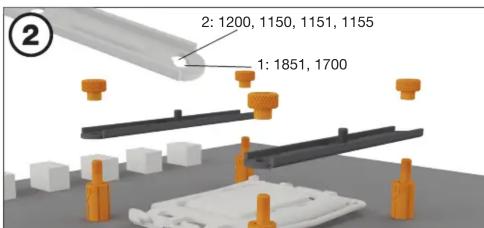

Installation des supports de montage

Placez les entretoises en plastique sur la plaque arrière Intel préalablement positionnée. Ensuite, positionnez les supports de montage Intel sur les entretoises en plastique et fixez-les avec les vis à main. Assurez-vous que la position des supports de montage correspond à votre socket. Pour cette étape, vous pouvez utiliser un tournevis cruciforme standard.

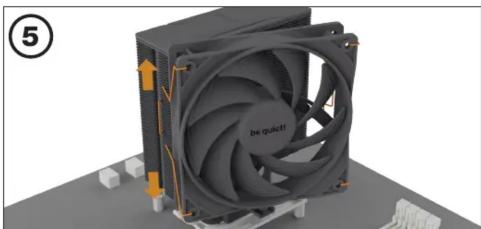

Montage du ventilateur (Pure Rock 3)

Fixez le ventilateur Pure Wings 3 sur le refroidisseur en utilisant les clips de fixation. Connectez le ventilateur au signal PWM de la carte mère. Lors du démontage du ventilateur Pure Wings 3, appuyez sur les encoches des clips de fixation pour le détacher. Vous pouvez retirer les clips de fixation du Pure Wings 3 pour ajuster la hauteur.

Montage des CPU-Kühlers

Montage du refroidisseur du ventirad

Le revêtement de protection situé en-dessous du refroidisseur doit être retiré avant l'installation contre le ventirad.

Attention : La pâte thermique fournie n'est pas adaptée à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin de toute urgence. Gardez-le hors de la portée des enfants. Eviter le contact avec la peau et les yeux..

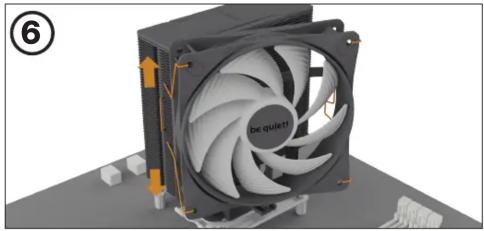

Montage du ventilateur (Pure Rock 3 LX)

Fixez le ventilateur Light Wings LX sur le refroidisseur en utilisant les clips de fixation. Connectez le ventilateur au signal PWM de la carte mère. Lors du démontage du ventilateur Light Wings LX, appuyez sur les encoches des clips de fixation pour le détacher. Vous pouvez retirer les clips de fixation du Light Wings LX pour ajuster la hauteur.

Synchronisation de l'éclairage ARGB avec la carte mère (Pure Rock 3 LX)

Le Pure Rock 3 LX vous permet de synchroniser directement l'éclairage ARGB via votre carte mère. Pour ce faire, mettez votre système hors tension avant de procéder à l'installation. Raccordez tout d'abord le connecteur ARGB à votre carte mère. L'éclairage ARGB est maintenant commandé par le logiciel de la carte mère.

Attention : le connecteur ARGB ne doit être connecté qu'à un connecteur ARGB 5V.

PURE ROCK 3 BLACK

www.bequiet.com/bk039

PURE ROCK 3 LX

www.bequiet.com/bk040

EN ▶ Product information for this CPU cooler
DE ▶ Produktinformationen zu diesem CPU-Kühler
FR ▶ Informations produit pour ce système de refroidissement
ES ▶ Información del producto para este refrigerador de CPU
PL ▶ Informacje produktowe dla tego coolera CPU
RU ▶ Подробная информация о данном кулере для процессора
UA ▶ Детальна інформація про цей кулер
NL ▶ Engelstalige productinformatie voor deze processorkoeler
SE ▶ Produktinformation för den här processorkylaren, på engelska
JP 製品情報CPUクーラー
CNTr 此CPU散熱器的產品資訊
CNsi.此CPU散热器的产品信息

AMD: AM5 / AM4

The following parts are needed for this: • Es werden folgende Bauteile benötigt: • Pour ce faire, vous aurez besoin des pièces suivantes :1x Pure Rock 3 CPU cooler (1), 1x fan (2), 4x fan clips (3), 2x long AMD mounting brackets (6), 4x Plastic spacers (7), 4x AMD backplate screws (10)

Assemblage du cadre de fixation du refroidisseur

Avant de monter le refroidisseur, veuillez détacher les deux supports en plastique du module de rétention AMD. La plaque arrière montée en usine sur le côté arrière de la carte mère est nécessaire pour l'installation ultérieure du refroidisseur.

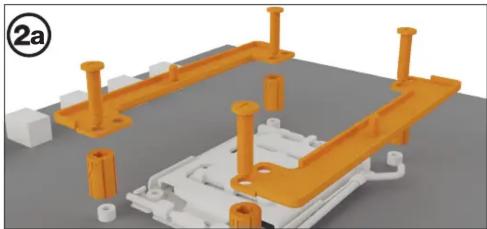

Placez les quatre entretoises en plastique sur les vis de la plaque arrière qui dépassent du côté avant. Choisissez la position « 0 » pour une compatibilité maximale avec votre carte mère. Fixez ensuite les deux longs supports de montage AMD avec les vis de la plaque arrière AMD. Pour une méthode d'assemblage alternative, veuillez passer à l'étape 2b.

Placez les quatre entretoises en plastique sur les vis de la plaque arrière qui dépassent du côté avant. Choisissez la position « 8 » pour une position décalée sur votre processeur Ryzen 3000, 5000, 7000 ou 9000. Fixez ensuite les deux longs supports de montage AMD avec les vis de la plaque arrière AMD. Pour une méthode d'assemblage alternative, veuillez passer à l'étape 2a.

Montage des CPU-Kühlers

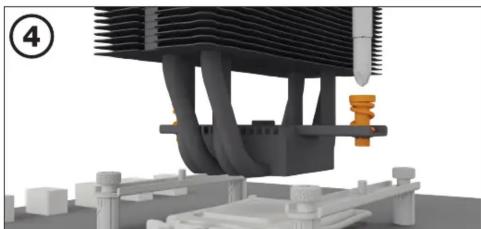

Positionnez le pont de montage au centre du refroidisseur. Ensuite, placez le refroidisseur sur le processeur. Insérez les vis de fixation du pont de montage par dessus, puis serrez-les en alternance. Pour cette étape, vous pouvez utiliser un tournevis cruciforme standard.

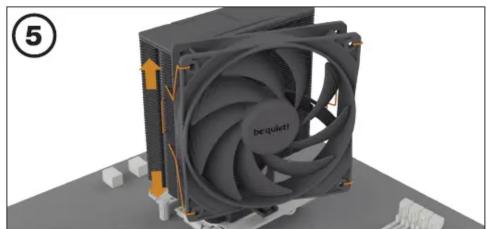

Montage du ventilateur (Pure Rock 3)

Fixez le ventilateur Pure Wings 3 sur le refroidisseur en utilisant les clips de fixation. Connectez le ventilateur au signal PWM de la carte mère. Lors du démontage du ventilateur Pure Wings 3, appuyez sur les encoches des clips de fixation pour le détacher. Vous pouvez retirer les clips de fixation du Pure Wings 3 pour ajuster la hauteur.

Montage du refroidisseur du ventirad

Le revêtement de protection situé en-dessous du refroidisseur doit être retiré avant l'installation contre le ventirad.

Attention : La pâte thermique fournie n'est pas adaptée à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin de toute urgence. Gardez-le hors de la portée des enfants. Eviter le contact avec la peau et les yeux..

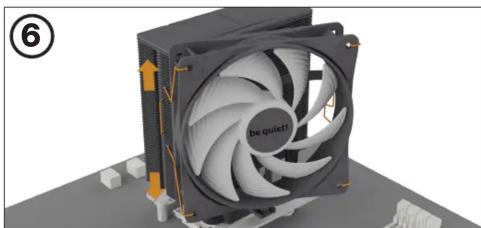

Montage du ventilateur (Pure Rock 3 LX)

Fixez le ventilateur Light Wings LX sur le refroidisseur en utilisant les clips de fixation. Connectez le ventilateur au signal PWM de la carte mère. Lors du démontage du ventilateur Light Wings LX appuyez sur les encoches des clips de fixation pour le détacher. Vous pouvez retirer les clips de fixation du Light Wings LX pour ajuster la hauteur.

Points de collecte sur www.quefairedemesdechets.fr

Synchronisation de l'éclairage ARGB avec la carte mère (Pure Rock 3 LX)

Le Pure Rock 3 LX vous permet de synchroniser directement l'éclairage ARGB via votre carte mère. Pour ce faire, mettez votre système hors tension avant de procéder à l'installation. Raccordez tout d'abord le connecteur ARGB à votre carte mère. L'éclairage ARGB est maintenant commandé par le logiciel de la carte mère.

Attention : le connecteur ARGB ne doit être connecté qu'à un connecteur ARGB 5V.
