Professional 392 - Outil rotatif électrique DREMEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Outil rotatif électrique
Marque	Dremel
Modèle	Professional 392
Plage de vitesse	5 000 - 33 000 tr/min
Réglage de vitesse	Numérique avec affichage LCD, par pas de 1 000 tr/min
Contrôle de vitesse	Système à rétroaction électronique (EFC) pour maintien constant
Démarrage progressif	Oui (démarrage en douceur)
Bouton de blocage d'arbre	Oui pour changement d'accessoire
Alimentation	Électrique secteur (voltage indiqué sur plaque)
Accessoires inclus	Roue de polissage en feutre (429), rouleau de ponçage à tambour (430), bande de ponçage (431), disques à découper (540, x2), meules à rectifier (932, 952, 8193, 85422, 85602)
Prise en main	Trois modes : crayon (précision), couteau (travaux durs), club de golf (à deux mains)
Sécurité	Arrêt d'urgence, protection contre surcharge, verrouillage arbre
Niveau sonore	Pression sonore 77 dB(A) ; peut dépasser 85 dB(A) en fonctionnement
Vibration	7,8 m/s² (méthode main-bras)
Entretien	Nettoyage régulier, vérification charbons, réparation par service agréé Dremel
Garantie	2 ans (Basic : 1 an) à compter de l'achat
Température de stockage	Ne pas dépasser 50°C
Matériaux compatibles	Bois, métal, plastique, aluminium, verre, céramique

FOIRE AUX QUESTIONS - Professional 392 DREMEL

Quelle est la plage de vitesse du Dremel Professional 392 ?

La vitesse est réglable de 5 000 à 33 000 tr/min par pas de 1 000 tr/min via un sélecteur numérique avec affichage LCD.

Comment changer un accessoire sur cet outil ?

Appuyez sur le bouton de blocage d'arbre « G » et maintenez-le. Tournez l'écrou de blocage de la pince « A » avec la clé « H » pour desserrer. Insérez l'accessoire à fond, puis resserrez l'écrou tout en maintenant le blocage.

Quels accessoires sont fournis avec le Professional 392 ?

Le kit comprend une roue de polissage en feutre, un rouleau de ponçage à tambour, une bande de ponçage, deux disques à découper, et plusieurs meules à rectifier (932, 952, 8193, 85422, 85602).

Quelle vitesse utiliser pour le bois ?

Le bois doit être coupé à grande vitesse. Consultez le tableau de vitesses (schéma 6) de la notice pour des recommandations précises selon l'accessoire.

Puis-je utiliser des accessoires non Dremel ?

Oui, mais respectez les instructions du fabricant de l'accessoire et vérifiez que la vitesse max de l'accessoire est compatible avec celle de l'outil (33 000 tr/min max).

Comment nettoyer et entretenir l'outil ?

Gardez l'outil et le câble propres. Évitez les solvants agressifs (benzine, trichloréthylène, ammoniaque). Des étincelles excessives indiquent une usure des charbons ; confiez la réparation à un service agréé Dremel.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des lunettes de protection et un masque antipoussière. Utilisez des casques anti-bruit si le niveau sonore dépasse 85 dB. Ne portez pas de vêtements amples et attachez les cheveux longs. Débranchez l'outil avant tout changement d'accessoire.

Comment régler la vitesse avec le sélecteur numérique ?

Mettez l'outil en marche avec le curseur M/A. Appuyez sur le bouton « E » (+) pour augmenter la vitesse ou sur le bouton « F » (-) pour la diminuer. La vitesse s'affiche sur l'écran LCD.

Que faire si l'outil vibre anormalement ?

Arrêtez immédiatement l'outil et vérifiez que l'accessoire est correctement monté et serré. Testez l'outil à vide pendant 30 secondes à vitesse max. Si les vibrations persistent, n'utilisez pas l'outil et contactez un service agréé.

Quelle est la garantie du Dremel Professional 392 ?

La garantie est de 2 ans (1 an pour la version Basic) à compter de l'achat. Elle couvre les défauts de matériel et de fabrication, mais pas l'usure normale, la surcharge ou la mauvaise utilisation.

MODE D'EMPLOI Professional 392 DREMEL

F Montage des accessoires (page texte 28)

F Modes de prise en main (page texte 28)

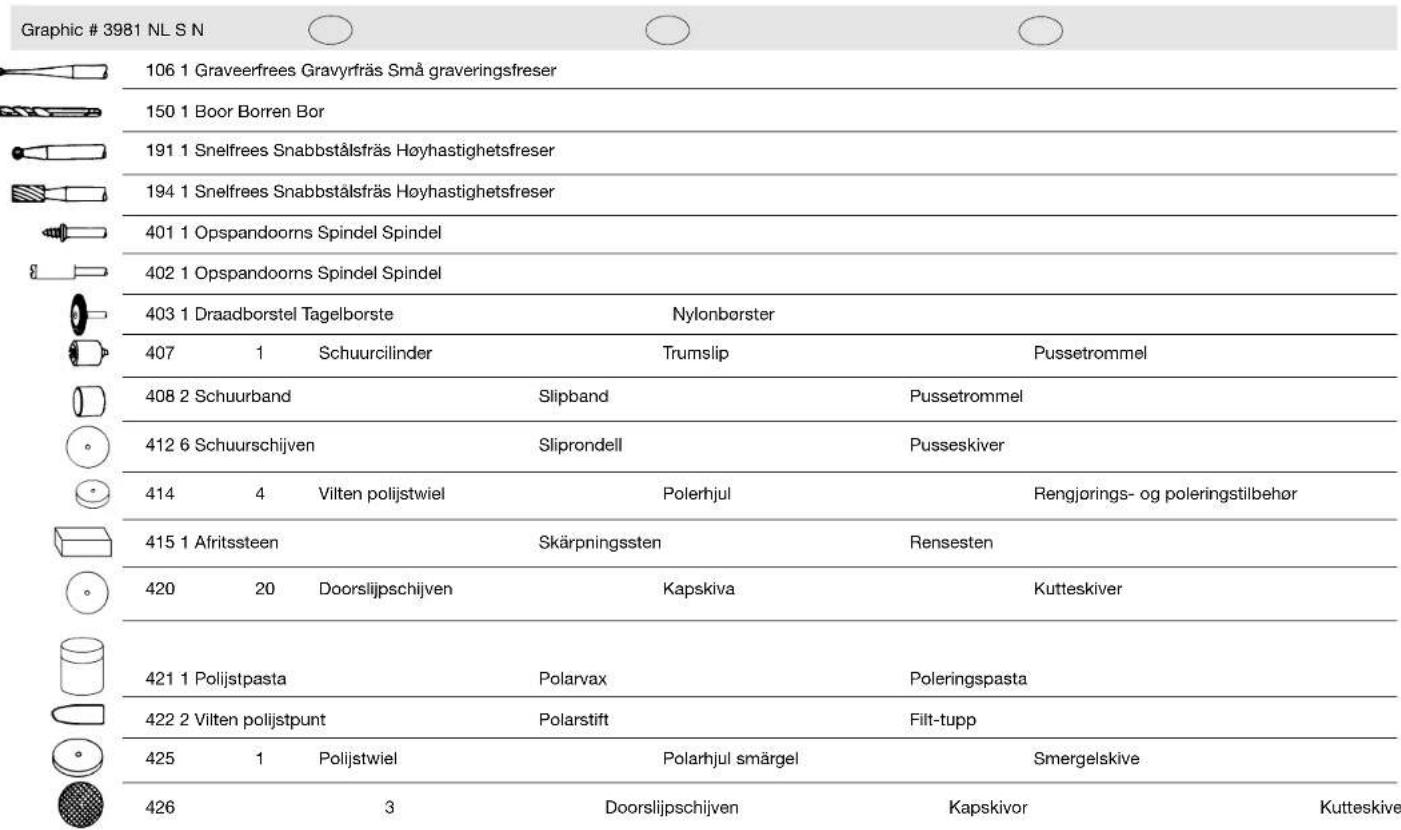

429 1 Felt Polishing Wheel Filz- Polierscheiben Roue de polissage en feutre

430 1 Sanding Drum Rundschleifer Rouleau de ponçage à tambour

431 1 Sanding Band Schleifbänder Rouleau de ponçage

540 2 Cut-Off Wheels Trennscheiben Disques à découper

932 1 Grinding Stone Schleifsteine "Oxyd" Meule à rectifier

952 1 Grinding Stone Schleifsteine "Oxyd" Meule à rectifier

8193 1 Grinding Stone Schleifsteine "Oxyd" Meule à rectifier

85422 1 Grinding Stone Schleifsteine "Oxyd" Meule à rectifier

85602 1 Grinding Stone Schleifsteine "Oxyd" Meule à rectifier

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 50 144, EN 55 014, conforme aux réglementations

73/23/EEG, 89/336/EEG, 98/37/EEG.

00 DEFREMEI Europa

J. P. Houben

BRUIT/VIBRATION

Le niveau sonore en fonctionnement peut dépasser 85 dB(A).

Munissez-vous de casques anti-bruit!

Mesuré selon EN 50 144 le niveau de la pression sonore de cet outil est 77 dB(A), et la vibration 7,8 m/s* (méthode main-bras).

CE CONFORMITEITSVERKLARING

Conseils d'utilisation :

INSTRUCTIONS DE SERVICE

Afin de réduire le risque de décharge électrique, de blessure et d'incendie lors de l'utilisation d'outils électriques, observez les mesures de sécurité fondamentales suivantes. Lisez et observez ces instructions avant d'utiliser l'outil. Conservez soigneusement ces instructions.

1. Vérifiez le voltage indiqué sur la plaque
2. Maintenez de l'ordre dans votre poste de travail. Le désordre dans le poste de travail augmente le risque d'accident.
3. Tenez compte de l'environnement du poste de travail. N'exposez pas les outils électriques à la pluie. N'utilisez pas d'outils électriques dans un environnement humide ou mouillé. Veillez à ce que le poste de travail soit bien éclairé. N'utilisez pas d'outils électriques si des liquides ou des gaz inflammables se trouvent à proximité.
4. Protégez-vous contre les décharges électriques. Evitez le contact corporel avec des surfaces reliées à la terre (comme p. ex. tuyaux, radiateurs, cuisinières, réfrigérateurs).
5. Tenez les enfants éloignés. Ne permettez pas que d'autres personnes touchent à l'outil ou au câble ; tenez-les éloignées de votre poste de travail.
6. Rangez vos outils dans un endroit sûr. Les outils non utilisés devraient être rangés dans un endroit sec et fermé, hors de la portée des enfants.
7. Ne surchargez pas votre outil. Vous travaillerez mieux et plus sûrement dans la plage de puissance indiquée.
8. Utilisez l'outil adéquat. N'utilisez pas d'outils ou de dispositifs adaptables de trop faible puissance pour exécuter des travaux difficiles. N'utilisez pas des outils à des fins et pour des travaux pour lesquels ils n'ont pas été conçus (p. ex. n'employez pas une scie circulaire pour abattre ou pour ébrancher des arbres).
9. Portez des vêtements de travail appropriés. Ne portez pas de vêtements larges ou des bijoux ; ils pourraient être happés par les pièces en mouvement. Lors de travaux à l'extérieur, il est recommandé de porter des gants de caoutchouc et des chaussures à semelle antidérapante. Coiffez-vous d'un filet si vous avez les cheveux longs.
10. Portez des lunettes de protection. Utilisez aussi un masque si le travail exécuté produit de la poussière.
11. Installez le système d'évacuation des poussières. Si l'outil est équipé des dispositifs d'évacuation et de ramassage des poussières, assurez-vous qu'ils soient bien raccordés et utilisés correctement.
12. Protégez le câble d'alimentation. Ne portez pas l'outil par le câble, ne tirez pas sur le câble pour débrancher la fiche de la prise, et protégez le câble de la chaleur, de l'huile et des arêtes vives.
13. Fixez bien la pièce. Employez un dispositif de serrage ou un étau afin de bien fixer la pièce ; elle sera ainsi bloquée plus sûrement qu'avec votre main et vous aurez les deux mains libres pour manier l'outil.
14. N'élargissez pas trop votre rayon d'action. Evitez d'adopter une position fatigante pour le corps ; veillez à ce que votre appui au sol soit ferme et conservez l'équilibre à tout moment.
15. Entretenez vos outils soigneusement. Maintenez vos outils affûtés et propres afin de travailler mieux et plus sûrement. Observez les prescriptions d'entretien et les indications de changement d'accessoires. Vérifiez régulièrement l'état de la fiche et du câble d'alimentation et, en cas de dommages, faites-les changer par un technicien qualifié. Vérifiez régulièrement le câble de rallonge et remplacez-le s'il est endommagé. Maintenez les poignées sèches et exemptes d'huile et de graisse.
16. Débranchez la fiche de la prise. En cas de non-utilisation, avant de procéder à l'entretien, ou lors du changement d'accessoires comme p. ex. des lames et des forets.
17. Enlevez les clés à outils. Avant de mettre l'outil en marche, assurez-vous que les clés et les outils de réglage ont été retirés.
18. Evitez tout démarrage involontaire. Ne portez pas l'outil en ayant un doigt placé sur l'interrupteur tant qu'il est branché au réseau électrique. Assurez-vous que l'interrupteur est en position de coupure avant de brancher l'outil au réseau électrique.
19. Câble de rallonge pour l'extérieur. A l'extérieur, n'utilisez que des câbles de rallonge homologués avec le marquage correspondant.
20. Soyez toujours attentif. Observez votre travail, agissez en faisant preuve de bon sens et n'employez pas l'outil lorsque vous êtes fatigué.
21. Contrôlez si votre outil est endommagé. Avant d'utiliser l'outil, vérifiez toujours soigneusement le parfait fonctionnement des dispositifs de sécurité et des pièces. Vérifiez si le fonctionnement des pièces en mouvement est correct, si elles ne se grippent pas ou si d'autres pièces sont endommagées. Tous les composants doivent être montés correcte-

ment et remplir les conditions pour garantir le fonctionnement impeccable de l'outil. Tout dispositif de sécurité, tout interrupteur ou toute autre pièce endommagée ou défectueuse doit être réparée ou remplacée de manière appropriée par un technicien qualifiée. N'utilisez aucun outil sur lequel l'interrupteur ne puisse ni ouvrir ni fermer le circuit correctement.

22 Attention ! Veillez à utiliser l'outil et ses accessoires conformément aux instructions de sécurité. Veuillez également tenir compte des possibilités de l'outil en respectant les conditions de travail et la tâche à exécuter. L'utilisation de l'outil pour des tâches autres que celles prévues par l'outil risquerait d'être dangereux.
23 Faites réparer votre outil par un technicien qualifié. Cet outil est conforme aux règles de sécurité en vigueur. Toutes les réparations doivent être effectuées par des professionnels qualifiés avec des pièces détachées d'origine ; faute de quoi l'utilisation de l'outil peut représenter un danger pour l'utilisateur.

SECURITE

• Lire et conserver ce manuel d'instruction et les instructions de sécurité jointes
• Garder toujours le câble éloigné des parties mobiles de votre outil
• Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées
• En cas d'anomalie électrique ou mécanique, couper immédiatement l'outil et débrancher la prise
• N'utiliser qu'une rallonge en parfait état, complètement déroulée, et d'une capacité de 16 ampères
• Utiliser seulement les accessoires d'origine DREMEL qui peuvent être obtenus chez votre détaillant DREMEL
• Avant d'utiliser des accessoires, toujours comparer le maximum autorisé de tr./min. de l'accessoire avec celui de votre outil
• Cet outil ne doit pas être utilisé par des personnes en dessous de 16 ans
• Ne jamais utiliser un disque à meuler au dessus de 1 1/4 " (32 mm) ∅
• Ne jamais utiliser une mèche au dessus de 1/8 " (3,2 mm) ∅
• Ne jamais utiliser le blocage de l'arbre lorsqu'on utilise l'outil
• Ranger votre outil dans des endroits où la température n'excède pas 50°C
• Assurez-vous que la dimension de la pince corresponde avec la taille de l'arbre de l'accessoire
• Tenir les aérations propres et dégagées
• Traiter et stocker les disques de meulage/tronçonnage avec précaution pour éviter de les endommager
• N'utiliser jamais de disques de meulage/tronçonnage endommagés ou vibrants
• Pour le montage et l'utilisation d'accessoires n'étant pas de la marque DREMEL, observer les instructions du fabricant concerné
• Avant toute utilisation

• assurez-vous que l'accessoire soit correctement monté et serré
- vérifier manuellement que l'accessoire tourne aisément
- tester l'outil à vide au moins 30 secondes à vitesse maximum dans une position de sécurité
- arrêter l'outil immédiatement dans le cas de vibrations considérables ou la présence d'autres défauts et vérifier l'outil pour en déterminer la cause

- ! Ne jamais utiliser un disque de tronçonnage pour le meulage latéral

- Lors du meulage de métal, des étincelles se produisent ; veiller à ce que d'autres personnes et du materiau combustible ne se trouvent pas dans les environs immédiats de ce travail

- Utilisier des lunettes et des gants de protection, des casques anti-bruit, un masque à poussière et des chaussures solides ; au besoin, utiliser un tablier

- ! L'accessoire continue à tourner quelques temps après que l'outil ait été arrête

UTILISATION

1. Bouton distinct Marche / Arrêt « C » (schéma ①)

2. Mettre l'outil sous tension et sélectionner la vitesse en appuyant sur les boutons « E » & « F » pour obtenir la vitesse désirée
   • Vitesses 5.000 - 33.000 t/m

3. Montage des accessoires (schéma 3)

4. Appuyer sur le bouton de Blocage d'Arbre « G », et le maintenir ainsi tout en tournant l'Ecrou de Blocage de la Pince porte-embout « A » ou le mandrin à la main ou à l'aide de la clé « H » jusqu'à ce que l'arbre soit bloqué. (Dans le cas de l'Ecrou de Blocage « A », ouvrir la pince porte-embout « B » en desserrant l'écrou de blocage « A » à l'aide de la clé « H »)

5. Insérer l'embout dans la Pince « B » ou dans le mandrin aussi loin que possible pour éviter que l'embout ne soit éjecté ou déséquilibré.

6. Le bouton de Blocage d'Arbre « G » étant engagé, refermer la pince « B » en resserrant l'écrou de blocage « A » ou le mandrin à la main ou avec la clé « H » jusqu'à ce que la fixation soit ferme et sure.

7. Prise en mains et guidage de l'outil (voir schéma 5)

- prise crayon pour travaux de précision (gravure)

F

• prise couteau pour travaux durs (meulage)
• prise club de golf, à deux mains, idéale lorsqu'il faut tenir l'outil parallèle à la surface de travail, par exemple en utilisant un disque à tronçonner

CONSEILS D'UTILISATION

• Toujours effectuer un essai au préalable sur matériel résiduaire afin de choisir le bon accessoire et de déterminer la vitesse optimum de votre outil
• Ne pas appuyer trop fortement sur l'outil ; votre travail se réalisera par sa capacité de vitesse.
• N'utiliser que les accessoires recommandés pour votre modèle par le fabricant.

VITESSE

- Circuit à rétroaction électronique (EFC)

Votre outil est équipé d'un système à rétroaction électronique qui permet un démarrage « en douceur » et qui réduit les contraintes qui résultent d'un démarrage à couple élevé. Ce système contribue également à maintenir pratiquement constante la vitesse préréglée, que l'outil soit en situation de charge ou à vide.

- Sélecteur numérique de vitesse

Votre outil rotatif comporte un sélecteur numérique de vitesse avec un afficheur LCD qui indique le nombre de tours/minute. On peut choisir la vitesse dans une plage 5.000 tr/min à 33.000 tr/min avec impulsion par pas de 1.000tr/m. Il suffit pour cela d'appuyer sur les boutons d'augmentation ou de diminution de la vitesse.

POUR METTRE L'OUTIL EN « MARCHE » : Amener le curseur M/A en position « ON ».

POUR METTRE L'OUTIL A « L'ARRÊT » : Amener le curseur M/A en position « OFF ».

POUR AUGMENTER LA VITESSE : appuyer sur le bouton « E » qui porte le signe + .

POUR DIMINUER LA VITESSE : appuyer sur le bouton « E » qui porte le signe + .

Quelques règles pratiques en ce qui concerne la vitesse :

1. Le plastique et les matériaux qui fondent à de faibles températures devraient être travaillés à basse vitesse.
2. Le polissage, et le nettoyage avec des brosses métalliques devra se faire à des vitesses qui n'excèdent pas 15.000 tr/m pour éviter d'abimer la brosse.
3. Le bois doit être coupé à grande vitesse.
4. Le fer ou l'acier devront être coupé à vitesse maximale si l'on utilise un accessoire au carbure de tungstène, mais à des vitesses inférieures si l'on utilise des fraises en acier rapide. Si une fraise en acier rapide commence à brouter, c'est généralement signe que l'outil ne tourne pas assez vite.
5. L'aluminum, les alliages de cuivre, les alliages de plomb, les alliages de zinc et l'étain peuvent être travaillés à des vitesses diverses selon le type de découpe à effectuer. La paraffine ou autre lubrifiant appliqué sur le tranchant de la fraise permet d'éviter que le matériau n'adhère sur la denture de la fraise.

Pour vous aider à déterminer la vitesse optimale de travail pour différents matériaux et accessoires, nous avons élaboré une série de tableaux qui figurent sur le schéma 6. En vous reportant à ces tableaux, vous trouverez les vitesses recommandées pour chaque type d'accessoire. Nous vous recommandons de consulter et de vous familiariser avec ces tableaux.

A la limite, le meilleur moyen de déterminer la vitesse correcte pour un matériau consiste à faire un essai de quelques minutes sur une chute, même après avoir consulté les tableaux des vitesses. Vous remarquerez rapidement si c'est la vitesse lente ou rapide qui est la plus efficace en observant le comportement de l'outil et le résultat obtenu en faisant une passe ou deux à différentes vitesses. Lorsque l'on travaille sur du plastique par exemple, démarrer à vitesse lente et augmenter la vitesse jusqu'à ce que le plastique commence à fondre au point de contact. Puis réduire légèrement la vitesse pour obtenir la vitesse optimale de travail.

Augmenter la pression sur l'outil n'est pas la bonne solution quand l'outil ne coupe pas à la hauteur de vos attentes. Vous devriez peut-être utiliser une fraise différente, ou affiner le réglage de la vitesse pour résoudre le problème. Mais appuyer sur l'outil constitue rarement la bonne réponse.

ENTRETIEN/REPARATION

• Garder votre outil et le câble propres (certains produits d'entretien et solvants peuvent endommager les parties plastiques; ces produits contiennent entre autres benzine, trichloréthylène, chlorure, amoniaque)
• Des étincelles excessives indiquent la plupart du temps une usure anormale des charbons
• En cas de défectuosité électrique et mécanique, apporter l'outil dans l'une des stations-service DREMEL pour réparation (les adresses figurent sur la vue éclatée livrée avec l'outil)

Ce produit DREMEL a été contrôlé avec soin avant son départ d'usine et est garantie pour une durée de 2 ans ("BASIC" : 1 an) à compter du jour de l'achat. Pendant cette période, tout dommage causé par des défectuosités du matériel ou défauts de fabrication sera réparé sans frais. Tout dommage dû à l'usure normale, à une surcharge ou à une mauvaise utilisation de l'outil, sera exclu de la garantie. En cas de problème, vous devez retourner l'outil non-demonté à la station-service agréée DREMEL la plus proche, en joignant la preuve d'achat, port payé. DREMEL se réserve le droit de décliner toute responsabilité lorsque des réparations ont été effectuées par des personnes autres que le personnel de la station-service agréée DREMEL. Toute demande de dommages et intérêts en cas de dommages matériels ou corporels liés à l'utilisation de l'outil sera refusée. Information sur la garantie dans le manual d'instruction ainsi n'est plus valable.

GARANTIE
