Caractéristique	Détails
Type de produit	Lampe
Dimensions	Non spécifiées
Poids	Non spécifié
Source lumineuse	LED
Puissance	Non spécifiée
Couleur de la lumière	Non spécifiée
Utilisation intérieure/extérieure	Intérieure
Installation	Montage au plafond
Maintenance	Nettoyer régulièrement avec un chiffon doux
Sécurité	Ne pas exposer à l'eau, respecter les normes électriques
Garantie	Non spécifiée
Informations supplémentaires	Vérifier la compatibilité avec les variateurs de lumière

FOIRE AUX QUESTIONS - Bexar 6125700 WESTINGHOUSE

Comment puis-je remplacer l'ampoule de la lampe WESTINGHOUSE Bexar 6125700 ?

Pour remplacer l'ampoule, débranchez la lampe, retirez le couvercle si présent, dévissez l'ampoule usagée dans le sens antihoraire et insérez la nouvelle ampoule en la vissant dans le sens horaire.

Quelle est la puissance maximale de l'ampoule que je peux utiliser avec la lampe WESTINGHOUSE Bexar 6125700 ?

La puissance maximale recommandée pour l'ampoule est de 60 watts.

La lampe WESTINGHOUSE Bexar 6125700 fonctionne-t-elle avec des ampoules LED ?

Oui, la lampe est compatible avec des ampoules LED, assurez-vous simplement qu'elles ne dépassent pas la puissance maximale recommandée.

Comment puis-je nettoyer la lampe WESTINGHOUSE Bexar 6125700 ?

Pour nettoyer la lampe, utilisez un chiffon sec ou légèrement humide. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager la finition.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord si l'ampoule est correctement installée et fonctionne. Assurez-vous que la lampe est correctement branchée à une prise fonctionnelle. Si le problème persiste, contactez le service clientèle.

La lampe WESTINGHOUSE Bexar 6125700 est-elle dimmable ?

La lampe est compatible avec un variateur, mais il est recommandé d'utiliser des ampoules dimmables pour un fonctionnement optimal.

Quels sont les matériaux utilisés pour la lampe WESTINGHOUSE Bexar 6125700 ?

La lampe est fabriquée avec un mélange de métal et de verre, offrant à la fois durabilité et esthétique.

Quelle est la garantie de la lampe WESTINGHOUSE Bexar 6125700 ?

La lampe est fournie avec une garantie limitée d'un an contre les défauts de fabrication.

Où puis-je acheter des pièces de rechange pour la lampe WESTINGHOUSE Bexar 6125700 ?

Les pièces de rechange peuvent être achetées auprès de revendeurs autorisés ou directement sur le site web du fabricant.

MODE D'EMPLOI Bexar 6125700 WESTINGHOUSE

instructions d'installation

Appareil d'éclairage pour utilisation intérieure

GARANTIE LIMITÉE DE CINQ ANS

Ce luminaire Westinghouse est garanti pièces et main d'œuvre pour une période de Cinq ans à compter de la date d'achat. Cette garantie remplise toute autre garantie, explicite ou implicite.

Cette garantie ne couvre pas les phénomènes naturels comme les dominages de la foudre, ni la corrosion ou la décoloration des composants, pas plus qu'elle ne couvre les dominages causés par les abus, une installation inappropriée, les surtensions électriques ou les actes de tiers.

Cette garantie ne couvre pas les coûts de dépose et de pose du luminaire.

En cas de défaillance du produit, pour une raison quelconque, couverte par cette garantie, veuillez nous contacter via www.westingnouselighting.com/contact-us.

LES INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE POUR UTILISATION INTÉRIEURE

Felicitations ! Vous avez achete un produit de Westinghouse Lighting. Cet appareil d'éclairage conçu pour durant de nombreuses années. Si vous avez des questions ou des commentaires à nous communiquer, veuillez visiter www.westinghouselighting.com/contact-us.

NOTA : Déhallez soigneusement l'appareil d'éclairage et les pièces. Assurez-vous que toutes les pièces y sont avant de mettre l'emballage au rebut (voir fig. 1).

MISE EN GARDE: L'ÉLECTROCUTION POURRAIT CAUSER DE GRAVES BLESSURES PERSONNELLES.

Lisez ces instructions et suvez les exactement comme illustré. En cas de doute, ne commencez pas l'installation. Consultez un électricien qualifié. Lisez toutes les instructions avant de commencer l'installation. Un câblage approprié est essentiel au bon fonctionnement de cet appareil d'éclairage. Lorsque vous faites une entaille ou que vous percez un trou dans un mur ou un plafond, n'endommagez pas les câbles électriques, les canalisations de gaz ou d'eau. Si l'un des composants de raccordement ou do l'appareil d'éclairage est endommagé, n'installez pas cet appareil d'éclairage. Retournez-le à l'ondroit où vous l'avez acheté.

Convient uniquement aux appareils comportant un avertissement indiquant que l'appareil d'éclairage est doté d'un fil supportant une chaleur de 75°C ou 90°C. (Ces avertissements se trouvent sur l'étiquette U.L. et sur l'emballage de l'appareil d'éclairage.)

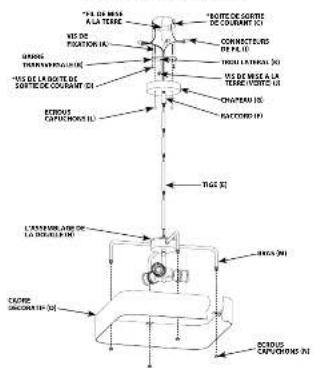

FIGURE 1. Il est possible que le dessin illustré ici ne soit pas la reproduction exacte de l'appareil

d'éclairage contenu dans la boîte.

Les instructions d'installation demeurent cependant valables.

Pour L'option de Montage de Lustre

FE DE MELA A LA TERRE WE DE POUATION 1A GROSS TERRIUM/THYME/01/01 HS DE LA RÔTE DE SANTÉE DE COURANT 1A FOUTE DE GOURTE DE COURANT 1A CONNECTEURD DE PE 1A TRIN LEVER 1A HS DE MELA A LA TERRE (MINT 1A) CHAPITAU 1A RATCORI 1A ETHENS CAPVICHONS 1A TIGS 1A L'ASSISURE AND DE LA DIOULE 1A CADE CONCHOI 1A BASIL 1A BETRUS CAPVICHONS 1A

*NON-POUEN

MONTAGE DU LUSTRE ET INSTRUCTIONS DE CÂBLAGE

NOTA : Underwriters Laboratories (UL) n'axige pas que tous les appareils d'éclairage comportent des fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.

1. Mettez l'interrupteur de la hoite de fusibles à a OFF x afin déviter le risque d'électrocution.

2. Vissez les vis de fixation (A) dans la barre transversale IBI d'environ 6 mm (1/4 de pol (voir fig. 1).

3. Attachez la barre transversale (B) à la boîte de sortie de courant (C) à l'aide des vis de la boîte de

sortie de courant (D) [le cas échéant].

1. Sélectionnez le nombre de tiges (E) à installer selon la longueur voulu de l'appareil d'é clairage et raccordez les tiges (E).

2. Faites passer les fils par la (les) tige(s) (E), le record (F) et le chapeau (G).

3. Vissez la (les) tige(s) (El dans l'assemblage de la douille (HI et dans le raccord (I)).

4. identifiez la couleur des fils de votre appareil d'éclairage (la figure 2).

5. Connectez le fil noir de l'appareil d'éclairage au fil noir (Il sous tension) de la boîte de sortie près du capuchon de connexion (Il; puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion Il avec du ruben isolant).

6. Connectez le fil blanc de l'appareil d'éclairage au fil blanc (fil compensateur) de la boîte de sortie près du capuchon de connexion ill; puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion il avec du ruban isalant.

7. Vissez en partie la vis verte de mise à la terre (2) dans le trou latéral (K) se trouvant sur la barre

Transversale (B) (voir figure 1)

1. Enveloppez le fil de mise à la terre de l'appareil d'éclairage autour de la tige verte de la vis de mise à la terre (1) tout en laissant suffisamment de fil puis connectez forcés ne fil de mise à la terre de l'appareil d'éclairage avec le fil de mise à la terre de la boîte de sortie près du capuchon de connexion (1) (le cas échéant); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (1) avec du ruban isolant.

2. Serrez la vis de mise à la terre (J). Ne serrez pas outre mesure.

3. Enfouissez les fils dans la boite de sortie de courant [CI] (voir figure 1).

INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE

Mise en Garde. À utiliser à l'intérieur seulement.

1. Soulezez le chapeau (G) au plafond de façon à ce que les vis de fixation (A) s'ajustent dans les trous du chapeau (G) et fixez en place à l'aide des écrous caguchons (L) (voir fig. 1).

2. Fixez le cadre décoratif (O) aux bras (M) avec des écrous boranes (N).

3. Installez la îles) ampoule(s). Ne dépassez pas le wattage recommandé.

4. Remettez l'interrusteur de la boîte de fusibles à « ON ».

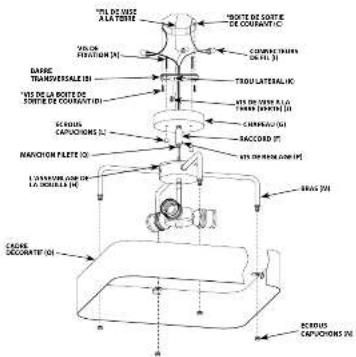

FIGURE 2. Il est possible que le dessin illustré ici ne soit pas la reproduction exacte de l'appareil

d'éclairage contenu dans la boite.

Les instructions d'installation demeurent cependant valables.

Pour L'option de Montage Semi-encastré

VILL DE VISÉ A LA TOTTE VALOR FLOVATION [4] BASE TRANSVERSALE [5] HIS DE LA BOTTÉ DE SOUTTE DE COURVATIC [6] CABBUS CAPVOCIONS 21 NARVIGN PLÉTÉ (2) L'ASSOCIÉ PAR DE LE DESCRÈBLES [4] CÔNEUS CAPVOCIONS 21 RASS 201 RASS 201 RASS 201 RASS 201 RASS 201 RASS 201 RASS 201 RASS 201 RASS 201 RASS 201 RASS 201 RASS 201 RASS 201 RASS 201 RASS 201

"MON FOULANI

FIXATION SEMI-ENCASTRÉE ET INSTRUCTIONS DE CÂBLAGE

NOTA : Underwriters Laboratories (UL) n'exige pas que tous les appareils d'éclairage comportent des fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.

1. Metrez l'interacteur de la boîte de fusibles à « OFF » afin d'éster le risque d'électrocution.

2. Vissez les vis de fixation (A) dans la barre transversale (B) d'environ 6 mm 11/4 de pot Ivory fig. 1).

3. Attachez la barre transversale [B] à la boîte de sortie de courant [C] à l'aide des vis de la boîte de

sortie de courant (D) (le cas échéant).

1. Desserrez la vis de réglage (F) et retirez le mamelon fileté (Q) de l'accouplement (F).

2. Faites passer les fils du luminaire à travers le couplage (F) et le pavillon (G). Et vissez le raocord (F) dans

l'assemblage de la douille (H). Missez avec précaution le raccord du luminaire (F) et le pavillon (G)

sur l'assemblage de la douille (Hi, pas torore ou pli

1. Serez la vis de réglage (P)

2. Identifier la couleur des fils de votre appareil déclairage la figure 21.

3. Connectez le fil noir de l'appareil d'éclairage au fil noir (fil sous tension) de la boîte de sortie près

du capuchon de connexion (1): puis, pour une connexion plus securitaire, enveloppez le capuchon de connexion (2) avec du tuban ailant.

(1) Connectez le fil blanc de l'appriel d'act

1. Connectez le m blanc de l'appareil d'éclairage aù m blanc (m compensateur) de la boîte de sordé pré du appushant re penetration (lû) qui, pou une appavion plus révitaine envoismer la

pres du capitaire se confection (i), pays, puir d'e ravation de comparation li' avec du rubat isolant.

10 Vivant en quartie la six varie de maïne à la terre (II) dans la terre latéral (K) en truenants sur la bresse

1. VISSEE en partie le 45 ventre de l'inc d'au certe (2) dans le E-ba lateral (6) je trouvant, sur la durée transversale (8) (voir figure 1).

11 Enveloppien la fil da mira A la t

1. Enveloppée de la terre à la terre de l'apparaire échérate surbut le 600 mille vers de la terre de mise. À la terre d'lt tout en laissant suffisamment de fil, puis compactant l'excès de fil de mise à la terre de

e la terre 1200 en l'haise le sensailment de fil, plus connectez rettes de fil de mise à la terre de l'appareil d'éclairage avec le fil de mise à la terre de la boîte de sortie près du capuchon de

connexion (0 le cas écheant) puis, pour une connexion plus sécuritaire, enveloppez le capuchon

de connexion (i) avec du ruban isolant.

1. Serrez la vis de mise à la terre (J). Ne serrez pas outre mesure.

2. Enfouissez les fils dans la boîte de sortie de courant (C) [voir figure 1].

INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE

Mise en Garde: A utiliser à l'intérieur seulement.

1. Soulevez le chapeau IGI au plafond de façon à ce que les vis de fixation [AI] s'alustent dans les trous

du chaseau (G) et fixez en place à l'aide des écrous capuchons (L) (voir fig. 1).

1. Fixez le cadre décoratif IOI aux bras (M) avec des écrous borgnes (N).

2. Installez la îles) ampoule(s). Ne depassez pas le wattage recommande.

3. Remettez l'interrupteur de la boîte de fusibles à »ON».

Coupez le courant au site de montage avant de commencer l'installation.

Assurez-vous de suivre les instructions de montage exactement comme illustré afin que

l'appareil d'éclairage soit installé de façon sécuritaire.

NETTOYAGE ET ENTRETIEN

Pour nettoyer, essuyez l'appareil avec un linge doux. Nettoyez le verre à l'aide d'un savon doux. Les nettoyants chimiques risquent de décolorer le fini de l'appareil d'éclairage. N'utilisez pas de tampons ou de poudre à récures, de laine d'acier ou de papier abrasif pour nettoyer cet appareil déclairage.

COMMANDE DE PIÈCES

Gardez ce manuel aux fins de référence ultérieure et au cas où vous auriez à commander des pièces de remplacement. Les pièces disponibles peuvent être commandées à l'endroit où vous avez achete votre appareil d'éclairage. Si vous commandez des pièces, utilisez les termes figurant sur les diagrammes.

Westrohouse Lighting, Philadelphia, PA 19154 1029, USA.
