Type de produit	Lampe d'intérieur (appareil d'éclairage)
Marque	Westinghouse
Modèle	Avery 6577100
Usage	Intérieur uniquement
Garantie	5 ans limitée (pièces et main-d'œuvre)
Assemblage requis	Oui, avec tiges et barre de fixation
Ampoule recommandée	Ne pas dépasser le wattage indiqué sur l'appareil
Alimentation	Raccordement au secteur (boîte de sortie)
Câblage	Fils noir (phase), blanc (neutre), vert/terre
Température de fil	75°C ou 90°C
Mise à la terre	Requis si le boîtier le permet
Matériaux	Métal et verre
Entretien et nettoyage	Essuyer avec un chiffon doux et savon doux
Nettoyants interdits	Produits chimiques, tampons abrasifs, laine d'acier
Sécurité	Couper le courant avant installation
Installation	Suivre les instructions étape par étape
Outils nécessaires	Tournevis, ruban isolant, capuchons de connexion
Pièces détachées	Disponibles auprès du revendeur
Réparabilité	Faire appel à un électricien qualifié si doute
Notice incluse	Oui, 2 pages au format PDF

FOIRE AUX QUESTIONS - Avery 6577100 WESTINGHOUSE

Quelles sont les étapes principales pour installer la lampe Avery 6577100 ?

Commencez par couper le courant au disjoncteur. Fixez la barre de fixation à la boîte de sortie, assemblez les tiges selon la longueur souhaitée, passez les fils, connectez le noir au noir (phase), le blanc au blanc (neutre) et la terre, puis fixez le chapeau au plafond avec les écrous capuchons. Enfin, installez l'ampoule et remettez le courant.

Quel type d'ampoule utiliser avec ce luminaire ?

Utilisez une ampoule compatible avec le culot de la douille. Le wattage maximum est indiqué sur l'appareil ; ne le dépassez pas. Pour des questions, consultez la notice.

Comment nettoyer la lampe Westinghouse Avery 6577100 ?

Essuyez l'appareil avec un chiffon doux. Pour le verre, utilisez un savon doux et de l'eau. Évitez les nettoyants chimiques, tampons abrasifs, laine d'acier ou papier abrasif qui pourraient endommager le fini.

Que faire si une pièce est manquante ou endommagée ?

N'installez pas l'appareil si un composant est endommagé. Retournez-le au point de vente ou contactez le service client via www.westinghouselighting.com/contact-us.

Comment commander des pièces de rechange pour ce modèle ?

Les pièces disponibles peuvent être commandées à l'endroit où vous avez acheté le luminaire. Utilisez les termes des diagrammes de la notice pour identifier les pièces.

La garantie de 5 ans couvre-t-elle tout ?

Non, la garantie limitée couvre les défauts de pièces et main-d'œuvre pendant 5 ans, mais exclut les phénomènes naturels (foudre), la corrosion, la décoloration, les abus, une installation inappropriée, les surtensions et les actes de tiers. Elle ne couvre pas non plus les coûts de dépose/repose.

Puis-je installer cette lampe à l'extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation intérieure. L'installation en extérieur annulerait la garantie et poserait des risques de sécurité.

Que faire si les fils de mon boîtier n'ont pas de mise à la terre ?

Si le boîtier n'a pas de fil de terre, l'appareil peut être installé sans connexion de mise à la terre, mais cela peut ne pas être conforme à tous les codes locaux. Consultez un électricien qualifié si vous avez un doute.

Est-il nécessaire d'utiliser du ruban isolant sur les capuchons de connexion ?

Oui, la notice recommande d'envelopper chaque capuchon de connexion avec du ruban isolant pour une connexion plus sécuritaire, en plus de visser correctement les capuchons.

Comment savoir si le wattage de mon ampoule est adapté ?

Le wattage maximum recommandé est indiqué sur l'étiquette de l'appareil ou dans la notice. Ne dépassez jamais cette valeur pour éviter tout risque de surchauffe.

MODE D'EMPLOI Avery 6577100 WESTINGHOUSE

Instructions d'installation

Appareil d'éclairage pour utilisation intérieure

GARANTIE LIMITÉE DE CINQ ANS

Ce luminaire Westinghouse est garanti pièces et main-d'oeuvre pour une période de Cinq ans à compter de la date d'achat. Cette garantie remplace toute autre garantie, explicite ou implicite.

Cette garantie ne couvre pas les phénomènes naturels comme les dommages de la foudre, ni la corrosion ou la décoloration des composants, pas plus qu'elle ne couvre les dommages causés par les abus, une installation inappropriée, les surtensions électriques ou les actes de tiers.

Cette garantie ne couvre pas les coûts de dépose et de pose du luminaire.

En cas de défaillance du produit, pour une raison quelconque, couverte par cette garantie, veuillez nous contacter via www.westinghouselighting.com/contact-us.

LES INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE POUR UTILISATION INTÉRIEURE

Félicitations ! Vous avez acheté un produit de Westinghouse Lighting. Cet appareil d'éclairage a été conçu pour durer de nombreuses années. Si vous avez des questions ou des commentaires à nous communiquer, veuillez visiter www.westinghouselighting.com/contact-us.

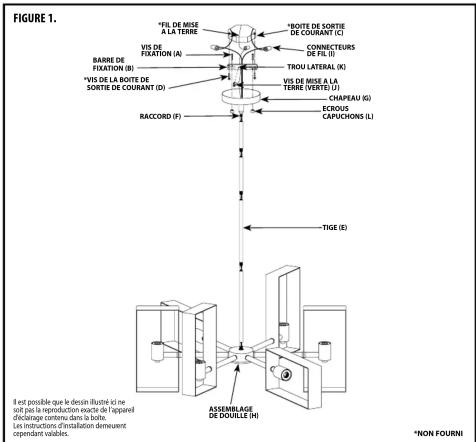

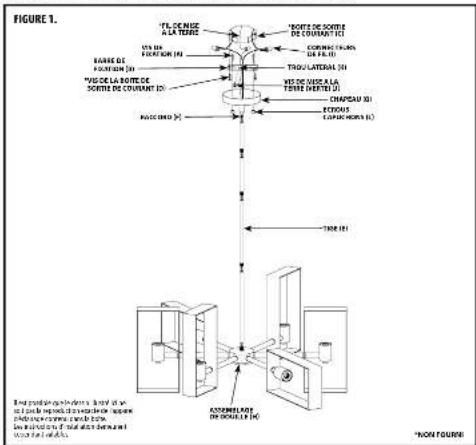

NOTA : Déballez soigneusement l'appareil d'éclairage et les pièces. Assurez-vous que toutes les pièces y sont avant de mettre l'emballage au rebut (voir fig. 1).

MISE EN GARDE: L'ÉLECTROCUTION POURRAIT CAUSER DE GRAVES BLESSURES PERSONNELLES. Lissez ces instructions et suivez-les exactement comme illustré. En cas de doute, ne commencez pas l'insigne en Consusant en électricien qu'il. Lissez les instructions a été un composant à l'installation en câblage apparaire est essentiel au bien fonctionnement de cet appareil d'éclairage. Lorsque vous faites une entaille ou que vous percez un trou dans un mur ou un plafond, n'endommage pas les câbles électriques, les canalisations de gaz ou d'eau. Si l'un des composants de raccordement de à l'appareil d'éclairage est endommagé, n'installez pas cet appareil d'éclairage. Retournez-le à l'endroit où vous l'avez acheté.

Convient uniquement aux appareils comportant un avertissement indiquant que l'appareil d'éclairage est doté d'un fil supportant une chaleur de 75°C ou 90°C. (Ces avertissements se trouvent sur l'étiquette U.L. et sur l'emballage de l'appareil d'éclairage.)

INSTRUCTIONS DE MONTAGE ET DE RACCORDEMENT

NOTA : Underwriters Laboratories (UL) n'exige pas que tous les appareils d'éclairage comportent des fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.

1. Mettez l'interrupteur de la boîte de fusibles à « OFF » afin d'éviter le risque d'électrocution.
2. Vissez les vis de fixation (A) dans la placa de barre de fixation (B) d'environ 6 mm (1/4 de po) (voir fig. 1).

3. Attachez la barre de fixation (B) à la boîte de sortie de courant (C) à l'aide des vis de la boîte de sortie de courant (D) (le cas échéant).

4. Sélectionnez le nombre de tiges (E) à installer selon la longueur voulue de l'appareil d'é clairage et raccordez les tiges (E).

5. Faites passer les fils par la (les) tige(s) (E), le raccord (F) et le chapeau (G).

6. Vissez la (les) tige(s) (E) dans l'assemblage de douille (H) et dans le raccord (F).

7. Identifiez la couleur des fils de votre appareil d'éclairage (la figure 2).

8. Identifiez la couleur des mis de votre appareil d'éclairage (la figure 2).

9. Connectez le fil noir de l'appareil déclairage au fil noir (fil sous tension) de la boîte de sortie près du capuchon de connexion (I); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (I) avec du ruban isolant.

10. Connectez le fil blanc de l'appareil d'éclairage au fil blanc (fil compensateur) de la boîte de sortie près du capuchon de connexion (I); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (I) avec du ruban isolant.

11. Vissez en partie la vis verte de mise à la terre (J) dans le trou latéral (K) se trouvant sur la barre transversale (B) (voir figure 1).

12. Enveloppez le fil de mise à la terre de l'appareil d'éclairage autour de la tige verte de la vis de mise à la terre (J) tout en laissant suffisamment de fil; puis connectez l'excès de fil de mise à la terre de l'appareil d'éclairage avec le fil de mise à la terre de la boîte de sortie près du capuchon de connexion (I) (le cas échéant); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (I) avec du ruban isolant.

13. Serrez la vis de mise à la terre (J). Ne serrez pas outre mesure.

14. Enfouissez les fils dans la boîte de sortie de courant (C) (voir figure 1).

INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE

Mise en Garde: À utiliser à l'intérieur seulement.

1. Soulevez le chapeau (G) au plafond de façon à ce que les vis de fixation (A) s'ajustent dans les trous du chapeau (G) et fixez en place à l'aide des écrous capuchons (L) (voir fig. 1).

2. Installez la (les) ampoule(s). Ne dépassez pas le wattage recommandé.

3. Remettez l'interrupteur de la boîte de fusibles à « ON ».

MISE EN GARDE

Coupez le courant au site de montage avant de commencer l'installation.

Assurez-vous de suivre les instructions de montage exactement comme illustré afin que l'appareil d'éclairage soit installé de façon sécuritaire.

NETTOYAGE ET ENTRETIEN

Pour nettoyer, essuyez l'appareil avec un linge doux. Nettoyez le verre à l'aide d'un savon doux. Les nettoyants chimiques risquent de décolorer le fini de l'appareil d'éclairage. N'utilisez pas de tampons ou de poudre à récurer, de laine d'acier ou de papier abrasif pour nettoyer cet appareil d'éclairage.

COMMANDE DE PIÈCES

Gardez ce manuel aux fins de référence ultérieure et au cas où vous auriez à commander des pièces de remplacement. Les pièces disponibles peuvent être commandées à l'endroit où vous avez acheté votre appareil d'éclairage. Si vous commandez des pièces, utilisez les termes figurant sur les diagrammes.
