306998 - Multimètre Bearware - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Multimètre numérique, mesure de tension AC/DC, courant AC/DC, résistance, continuité, diode.
Utilisation	Idéal pour les électriciens, les techniciens et les amateurs d'électronique pour des diagnostics et des mesures précises.
Maintenance et réparation	Vérifier régulièrement les piles, nettoyer les contacts, et utiliser un chiffon doux pour l'entretien.
Sécurité	Respecter les normes de sécurité électrique, ne pas dépasser les limites de mesure, utiliser des gants isolants si nécessaire.
Informations générales	Garantie de 2 ans, manuel d'utilisation inclus, compatibilité avec des accessoires standards.

FOIRE AUX QUESTIONS - 306998 Bearware

Comment allumer le multimètre Bearware 306998 ?

Pour allumer le multimètre, tournez le sélecteur de mode sur n'importe quelle fonction ou appuyez sur le bouton d'alimentation si disponible.

Comment changer la pile du Bearware 306998 ?

Ouvrez le compartiment des piles situé à l'arrière de l'appareil, retirez l'ancienne pile et insérez une nouvelle pile de type 9V.

Pourquoi l'écran du multimètre reste-t-il noir ?

Cela peut être dû à une pile déchargée. Vérifiez la pile et remplacez-la si nécessaire.

Comment mesurer la tension avec le Bearware 306998 ?

Sélectionnez la fonction 'V' sur le sélecteur, puis connectez les sondes aux points de mesure. Assurez-vous que le circuit est sous tension.

Comment mesurer la résistance ?

Sélectionnez la fonction 'Ω' sur le sélecteur, puis connectez les sondes aux bornes du composant ou du circuit à mesurer.

Le multimètre affiche un 'OL', que signifie cela ?

'OL' signifie 'Over Limit' et indique que la valeur mesurée dépasse la plage sélectionnée. Changez la plage de mesure ou vérifiez le circuit.

Comment faire une mesure de courant ?

Pour mesurer le courant, choisissez la fonction 'A' et connectez les sondes en série dans le circuit. Assurez-vous que le circuit est hors tension avant de le brancher.

Que faire si les sondes ne fonctionnent pas ?

Vérifiez les connexions des sondes et assurez-vous qu'elles ne sont pas endommagées. Essayez de les remplacer si nécessaire.

Comment calibrer le Bearware 306998 ?

Pour calibrer le multimètre, vous devrez utiliser un étalon de référence et suivre les instructions spécifiques du manuel d'utilisation concernant la calibration.

Y a-t-il une garantie pour le multimètre Bearware 306998 ?

Oui, le produit est généralement accompagné d'une garantie limitée. Veuillez consulter la documentation fournie pour plus de détails.

MODE D'EMPLOI 306998 Bearware

FRA: Les pilotes actuels, les modes d'emploi et les autres documents relatifs à ce produit sont disponibles sur notre site Internet.

Nous vous remercions d'avoir choisi un produit Bearware. Pour que vous puissiez profiter longtemps de votre achat, veuillez lire attentivement le mode d'emploi ci-dessous. Avant d'utiliser le produit livré, vérifiez qu'il est complet, sans défaut et non endommagé.

1. Contenu de la livraison

• Compteur d'énergie
• Mode d'emploi

2. Données techniques

Tension électrique 230 V AC; 50 Hz
Intensité maximale du courant 16 A
Puissance maximale 3680 W
Consommation en veille <0,5W
Plages de mesure	Tension : 200,0 - 276V ACCourant : 0,001 - 16,00APuissance : 0,3 - 3680W ; 0-9999kWh
Précision	Tension : ± 2%Courant : ± 2%Puissance : ±2%.
Température ambiante -10°C - +40°C

3. Mise en service

Lors de la première mise en service de l'appareil, vérifiez une nouvelle fois l'intégrité du produit ou de ses composants ainsi que son fonctionnement. Retirez le produit de son emballage et enlevez tous les matériaux d'emballage.

Branchez l'appareil électrique à l'appareil de mesure dont la consommation d'énergie doit être enregistrée. Branchez ensuite le compteur d'énergie dans une prise de courant de sécurité correctement installée.

L'appareil est maintenant prêt à l'emploi.

14 Français

3.1 Réinitialiser l'appareil

Si un affichage inhabituel apparaît ou si les boutons ne réagissent pas, il est possible de réinitialiser l'appareil. Pour ce faire, appuyez sur le bouton RESET.

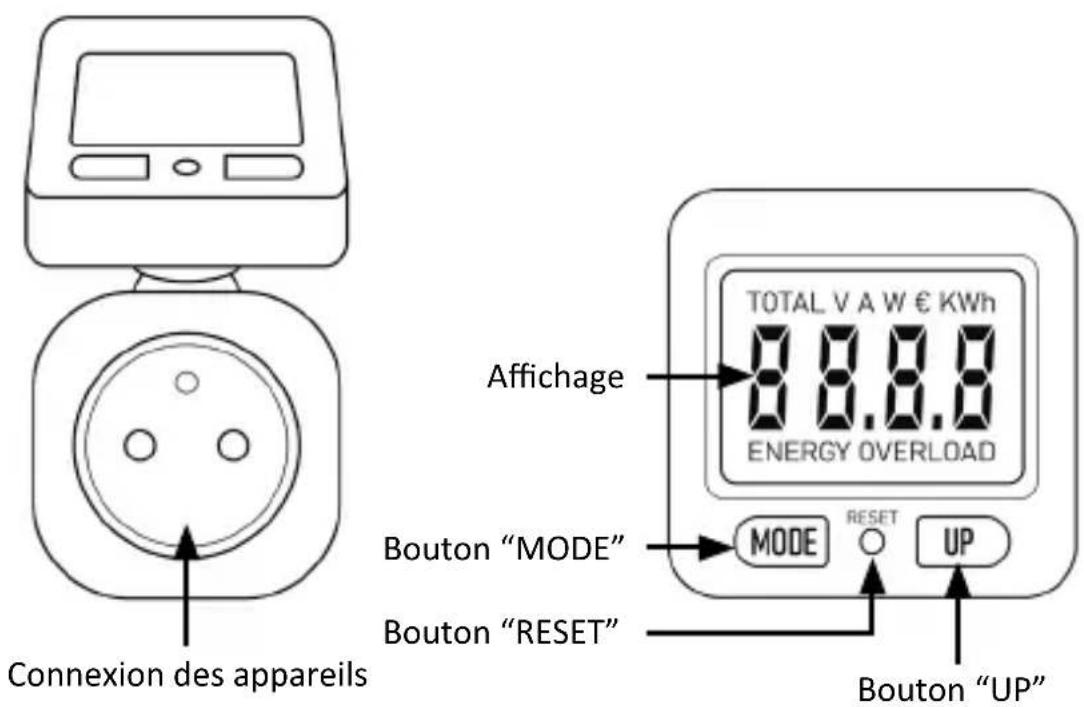

4. Indicateurs et commandes

Affichage

Bouton "MODE"

Bouton "RESET"

Affichage à l’écran Valeur représentée

V tension électrique

A Intensité du courant

OVERLOAD Limite de surcharge

W Puissance

KW/h Kilowattheures

€/kWh Prix par kilowattheure

5. Faire défiler les annonces

Après le branchement, l'écran entier s'affiche pendant environ 1 seconde. Ensuite, l'appareil commute automatiquement.

L'écran affiche la puissance. Appuyez brièvement sur le bouton "MODE" pour passer d'un mode à l'autre. Les données s'affichent comme suit :

Puissance → Tension → Courant → Consommation totale en KWh → Coût total → Prix par kilowattheure → Puissance

6. Saisie du prix de l'énergie

1. Appuyez sur le bouton „MODE“ pendant 3 secondes pour accéder au réglage du coût de l'électricité KWh. L'écran affiche „€/KWh“ et la valeur réglée (par ex. 5,50 €/KWh).
2. Réglez le premier chiffre avec la touche „UP“ et confirmez avec la touche „MODE“ pour sélectionner le chiffre suivant.
3. Réglez à nouveau le deuxième chiffre avec le bouton „UP“.
4. Répétez l'opération jusqu'à ce que vous ayez réglé les données souhaitées.
5. Appuyez sur le bouton „MODE“ et maintenez-le enfoncé pour terminer le réglage, ou attendez environ 10 secondes. L'appareil revient automatiquement en mode normal.

Remarque : Le compteur d'énergie est conçu pour une puissance maximale de 3680 watts. Ne fixez pas la limite de surcharge au-dessus de cette valeur et ne connectez pas d'appareils dont la valeur de consommation d'énergie dépasse 3680 watts.

Si la consommation d'énergie dépasse la limite de surcharge, cela est signalé par le clignotement de „OVERLOAD“ sur l'indicateur de surcharge.

7. Déclaration de garantie

Le fabricant offre une garantie de 2 ans sur la fabrication et les matériaux de ce produit. Les réparations sous garantie ne peuvent être effectuées que par un service après-vente agréé. Le ticket de caisse original doit être joint comme preuve.

Sont exclus de cette garantie : l'usure normale, les modifications, les révisions, les dommages dus à une négligence, les dommages causés par des tiers, les applications pour lesquelles le produit n'a pas été conçu ou les produits entièrement ou partiellement démontés.

8. Informations importantes sur l'utilisation

• L'appareil est conçu pour une utilisation en intérieur uniquement.
• Ne le branchez pas en série.
• Hors tension uniquement lorsque la fiche est débranchée.
• N'utilisez l'appareil que lorsqu'il est sec.
• La puissance électrique maximale indiquée ne doit pas être dépassée.
• Il n'y a pas d'exigence particulière en matière de ventilation pour ce produit. Pour des raisons de sécurité, vous devez vous assurer que le produit n'est pas couvert ou directement exposé pendant son utilisation.
• Ne connectez pas un appareil dont la charge dépasse 16 A. Veillez toujours à ce que la fiche d'un appareil soit entièrement insérée dans la prise du compteur. Si le compteur doit être nettoyé, débranchez-le et essuyez-le avec un chiffon sec.

9. Consignes de sécurité et clause de non-responsabilité

N'essayez jamais d'ouvrir l'appareil pour effectuer des réparations ou des modifications. Évitez tout contact avec les tensions du secteur. Ne court-circuitez pas le produit. L'appareil n'est pas étanche, veuillez l'utiliser uniquement dans un endroit sec. Protégez-le de l'humidité élevée, de l'eau et de la neige. Maintenez l'appareil à l'écart des températures élevées. N'exposez pas l'appareil à des changements brusques de température ou à de fortes vibrations, car cela pourrait endommager les composants électroniques. Avant d'utiliser l'appareil, vérifiez qu'il n'est pas endommagé. L'appareil ne doit pas être utilisé s'il a reçu un choc ou s'il a été endommagé de quelque manière que ce soit. Veuillez respecter les réglementations et restrictions nationales. N'utilisez pas l'appareil à d'autres fins que celles décrites dans le manuel. Ce produit n'est pas un jouet. Conservez-le hors de portée des enfants et des personnes mentalement déficientes. Toute réparation ou modification de l'appareil qui n'est pas effectuée par le fournisseur d'origine annule les droits de garantie. L'appareil ne doit être utilisé que par des personnes ayant lu et compris ce manuel. Les spécifications de l'appareil peuvent être modifiées sans qu'il en soit fait mention au préalable.

10. Indications de recyclage

Sur cette page, vous trouverez des informations sur la mise au rebut des DEEE par "WD-Plus GmbH". Depuis novembre 2006, lorsque vous achetez un nouvel appareil électrique ou électronique, en payant une „éco-participation“, vous participez au financement de la collecte et du recyclage d'un ancien équipement équivalent. L'éco-participation DEEE correspond à la contribution financière du consommateur à la collecte, à la réutilisation, au recyclage d'un produit usagé équivalent. Son montant varie selon le produit et le type de traitement qu'il nécessite. Le symbole de la poubelle barrée, apposé sur nos produits ou son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques :

- dans les points de distribution en cas d'achat d'un équipement équivalent,

- dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

"WD-Plus GmbH", via son mandataire Recy'stem Pro, est adhérent de l'Eco Ecosystem qui garantit la collecte, le recyclage et la dépollution de nos appareils électriques usagés, dans le respect des plus hautes exigences environnementales et sociales.

Ecosystem Eco Organisme agréé par les Pouvoirs publics pour la filière DEEE*. "WD-Plus GmbH" est enregistrée dans le Registre National des Producteurs SYDEREP, tenu par l'ADEME, sous le numéro : "FR031263". For information on authorised collection points in your area, please contact your local city or municipal administration. Pour plus d'informations sur le recyclage de nos produits et pour découvrir le point de collecte le plus proche de chez vous veuillez

visiter la page :

ecosystem

recycler c'est protéger

Pour recycler un équipement électrique

0 809 540 590

Service gratuit + prix appel

www.ecosystem.eco

Pour obtenir des informations sur les points de collecte autorisés dans votre région, veuillez contacter votre municipalité locale.

FR

Cet appareil, ses accessoires, piles et cordons se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÈTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation oule don de votre appareil !

Directive DEEE 2012/19/UE N° de registre DEEE : FR 67896761

Par la présente, la société WD Plus GmbH déclare que l'appareil 306998 est en conformité avec les exigences essentielles et les autres dispositions applicables de la directive. Pour obtenir une déclaration de conformité complète, veuillez contacter : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
