| Type de produit | Carte d'extension PCI Express série RS-232 |
| Marque | StarTech.com |
| Modèle | PEX1S552 |
| Chipset | Moschip MCS9901CV |
| Type de bus | PCI Express |
| Connecteurs | 1 port DB9 série RS-232 |
| Taux de transfert max | Série : 460.8 Kbps |
| Dimensions (LxlxH) | 105 mm x 120 mm x 20 mm |
| Poids | 51.5 g |
| Alimentation | Via bus PCI Express ; configurable 5V/12V/non alimenté sur broches DB9 avec connecteur LP4 optionnel |
| Systèmes d'exploitation supportés | Windows 2000/XP/2003/Vista/7, Linux Kernel 2.6.11+, Mac OS 10.4+ |
| Certifications | CE, FCC, RoHS |
| Garantie | Garantie à vie |
| Contenu de l'emballage | Carte PCI Express, CD pilote, manuel d'instruction, support profil bas (1 inclus) |
| Fonctions principales | Ajoute un port série RS-232 haute vitesse, FIFO 128 octets, contrôle de flux Xon/Xoff et CTS/RTS |
| Entretien et nettoyage | Nettoyer avec un chiffon sec non pelucheux. Éviter les liquides. Débrancher avant nettoyage. |
| Sécurité | Utiliser un bracelet antistatique lors de l'installation. Décharger l'électricité statique en touchant une surface métallique reliée à la terre. |
| Pièces détachées et réparabilité | Non réparable par l'utilisateur. Aucune pièce détachée disponible. Contacter le support technique en cas de défaut. |
FOIRE AUX QUESTIONS - PEX1S552 StarTech.com
Questions des utilisateurs sur PEX1S552 StarTech.com
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Carte d'extension informatique au format PDF gratuitement ! Retrouvez votre notice PEX1S552 - StarTech.com et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PEX1S552 de la marque StarTech.com.
MODE D'EMPLOI PEX1S552 StarTech.com

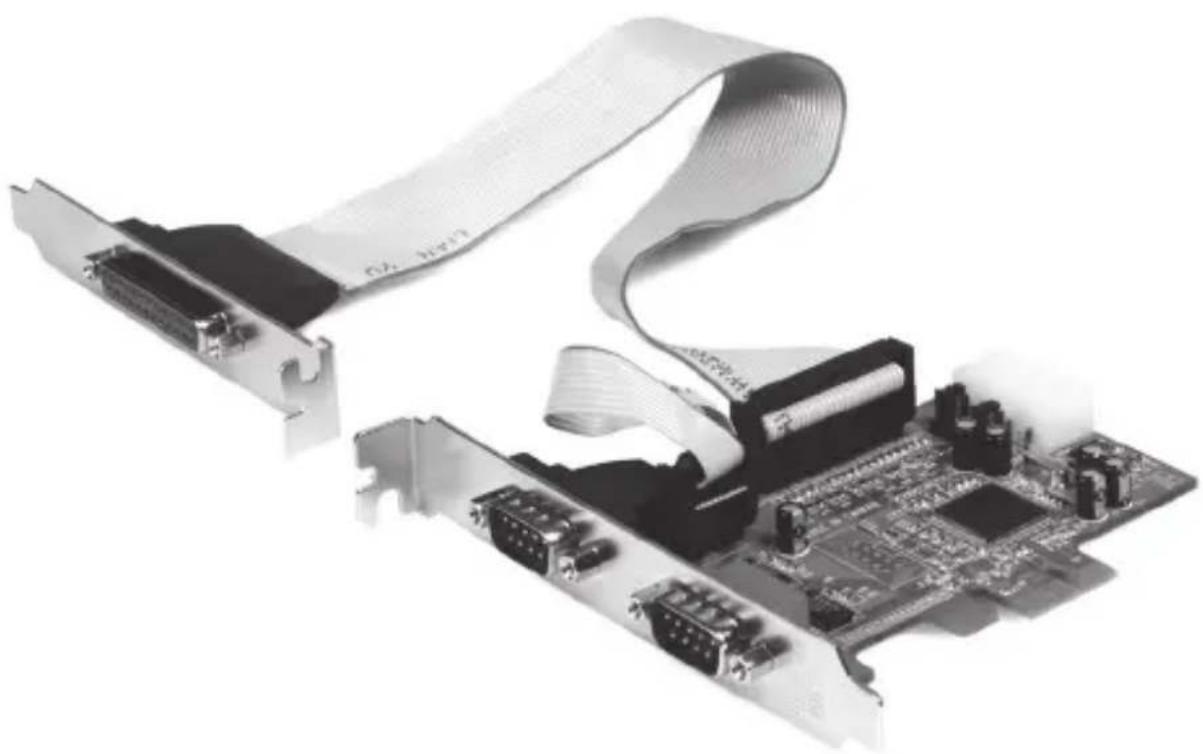

Carte Série RS-232 Double profil PCI-Express (2 ports Série, 1 port Parallèle\*)
*PEX2S5521P
PEX1S552/PEX1S552LP
PEX2S552/PEX2S552LP
Manuel d'Instruction
*Présentation du PEX2S5521P
StarTech.com
Déclaration de conformité FCC
Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:
- Réorienter ou déplacer l'antenne de réception.
- Augmenter la distance entre l'équipement et le récepteur.
- Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
- Consulter votre revendeur ou un technicien radio / TV pour de l'aide.
Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés
Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.
Table des Matières
Introduction 1
Caractéristiques ....1
Contenu de l'Emballage ....1
Guide du Matériel ...... 2
Installation 2
Réglage du Mode d'Alimentation....3
Installation du Matériel ....3
Installation du Logiciel ....4
Vérification du Succès de l'Installation ....6
Specifications 7
Support Technique 8
Informations Sur la Garantie 8
Introduction
Merci pour d'avoir acheté une Carte RS-232 Double profil PCI-Express PEX1S552/PEX2S552/PEX2S5521P StarTech.com. Cette solution pratique Entrée/Sortie utilise une conception mono puce récente pour une performance et une capacité maximale, et comprend un support optionnel à profil bas qui permet à la carte d'être installée dans pratiquement n'importe quel facteur de taille/forme.
Caractéristiques
- Ajoute deux ports série RS-232 à grande vitesse, un port parallèle
- Prise en charge des taux de transfert de données allant jusqu'à: 2,7 Mbps (en parallèle) 460.8 Kbps (en série)
- Configurable en mode 5V, 12V, et non alimenté)
- Compatible avec les spécifications de base PCI Express de révision 1.0a
- FIFO de 128 octets par émetteur et récepteur
- Contrôle automatique de débit en bande avec utilisation Xon/Xoff dans les deux directions
- Contrôle automatique de débit hors bande en utilisant CTS/RTS et DSR/DTR
• Supports de profil bas et standard inclus
Contenu de l'Emballage
• 1 x Carte Série RS-232 PCI-Express à 2 ports
- 1 x port parallèle séparé (avec câble plat)
- 1 x CD Pilote
• 1 x Manuel d'Instruction
• Supports Profil Bas: PEX1S552 - 1 support profil bas inclus
PEX2S552 - 2 supports profil bas inclus
PEX2S5521P - 3 supports profil bas inclus
Manuel d'Instruction

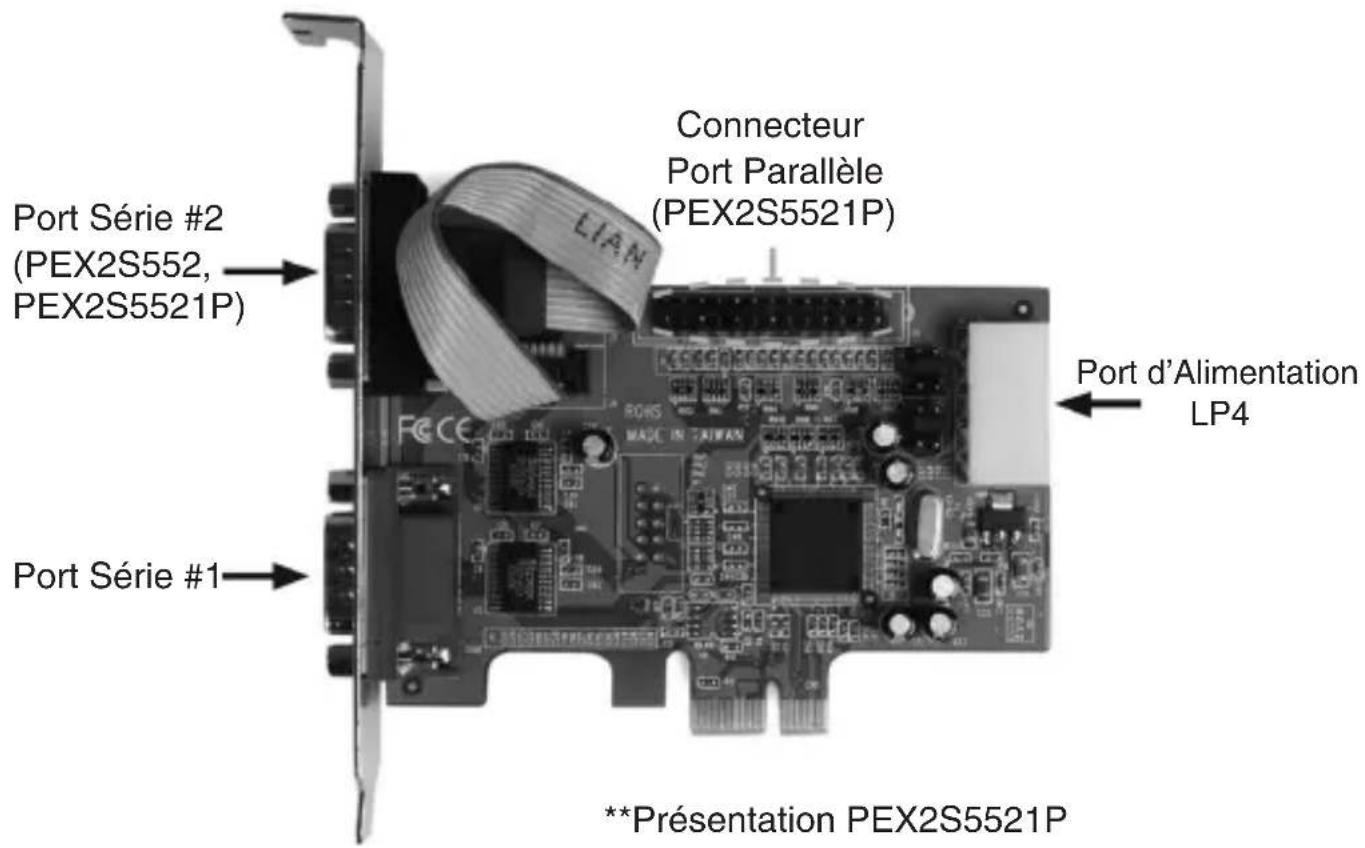

Guide du Matériel
ATTENTION! Les Cartes PCI Express, comme tout autre matériel informatique, peuvent être gravement endommagés par l'électricité statique. Assurez-vous que vous êtes correctement relié à la terre avant d'ouvrir votre boîtier d'ordinateur ou de toucher la carte. StarTech.com vous recommande de porter un bracelet antistatique lors de l'installation de toute composante informatique. Si un bracelet antistatique est indisponible, déchargez-vous de toute l'accumulation d'électricité statique en touchant une grande surface métallique reliée à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes. Faites également attention à saisir la carte par ses bords et non pas par les connecteurs dorés.
Manuel d'Instruction

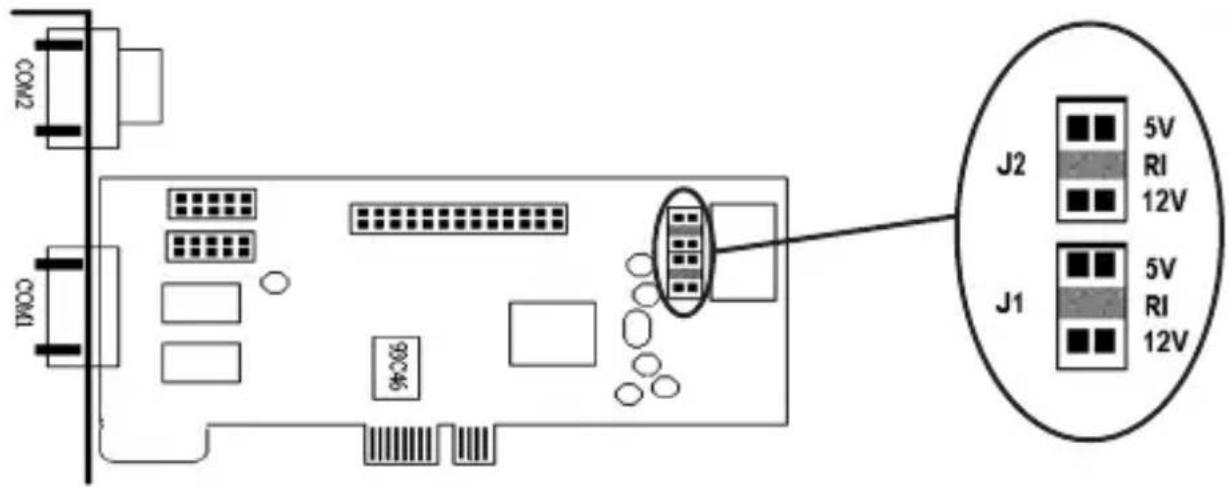

Réglage du Mode d'Alimentation
Cette carte est spécialement conçue pour permettre une alimentation à partir des neuf broches du connecteur(s) DB9 pour les périphériques compatibles avec l'alimentation série. Cette carte permet aux utilisateurs de configurer chaque port avec 5V, 12V, ou sans alimentation. Les utilisateurs peuvent également choisir d'établir la puissance nécessaire de l'alimentation du système en connectant le connecteur d'alimentation LP4.
Installation du Matériel
- Retirez le couvercle de votre système (voir le manuel d'instruction de votre ordinateur pour plus de détails, si nécessaire) et tournez doucement votre ordinateur sur le côté, de sorte que les ouvertures d'extension PCI Express de la carte mère soient orientées vers le haut.
- Recherchez un slot PCI Express disponible et enlevez la plaque métallique qui recouvre le support arrière correspondant. Vous devrez peut-être utiliser un tournevis cruciforme pour effectuer cette étape. Conservez la vis! Vous en aurez besoin pour fixer la carte plus tard.
PEX2S5521P seulement: Veuillez vous assurer que la plaque métallique qui recouvre le support arrière situé à côté de celui cité précédemment est vacante, de sorte qu'il puisse être utilisé pour l'installation du port parallèle).
Manuel d'Instruction
- Introduisez délicatement la carte dans l'emplacement disponible, en vous assurant qu'elle soit bien en place, puis fixez la carte en place en utilisant la vis retirée à l'étape 3.
- PEX2S5521P: Branchez le câble plat fourni par le port parallèle (séparé) sur l'emplacement prévu de la carte PEX2S5521P (Voir schéma de la page précédente), puis fixer le port parallèle à la fente adjacente à celle utilisée pour fixer la carte principale PEX2S5521P.
- Une fois que la carte (et le port supplémentaires si nécessaire) sont fixés à la carte mère (et le cas échéant), replacer le capot de l'ordinateur et allumez l'ordinateur, puis passez à la section suivante, intitulée Installation du Logiciel.
Installation du Logiciel
Lorsque l'ordinateur est démarré à la suite de l'installation physique de la carte PCI Express, le système d'exploitation permet de détecter la présence de la carte dans le système informatique et se prépare pour l'installation du logiciel:
Manuel d'Instruction

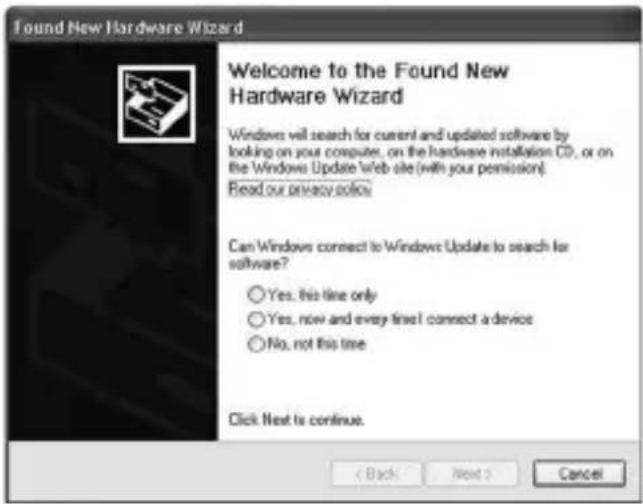

- L'Assistant de Nouveau matériel détecté s'affiche. Lorsqu'il vous ait demandé si vous souhaitez que Windows recherche le logiciel, sélectionnez Non, pas cette fois-ci, puis cliquez sur Suivant pour continuer:

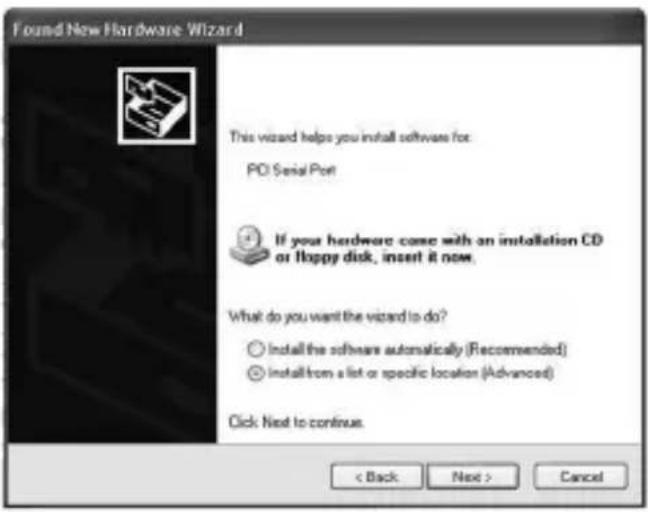

- Sur l'écran qui suit, sélectionnez Installer à partir d'une liste ou un emplacement spécifique, puis cliquez sur Suivant.

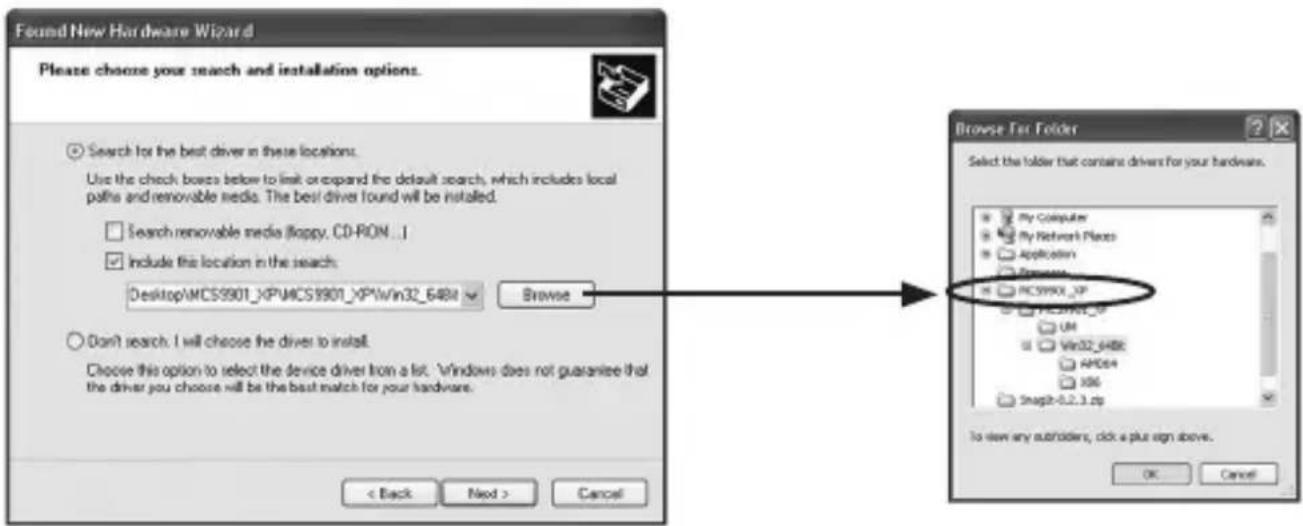

- Sur l'écran qui suit, sélectionnez Rechercher le meilleur pilote dans ces emplacements. S'assurer qu'il y a une croix cochée à côté de Inclure cet emplacement dans la recherche, puis cliquez sur Parcourir pour localiser le bon fichier. (Veuillez noter : Le fichier correct peut être situé sur le CD d'accompagnement dans le dossier MCS9901).
Une fois que vous avez trouvé le bon fichier, veuillez cliquez sur Suivant pour continuer.
Manuel d'Instruction

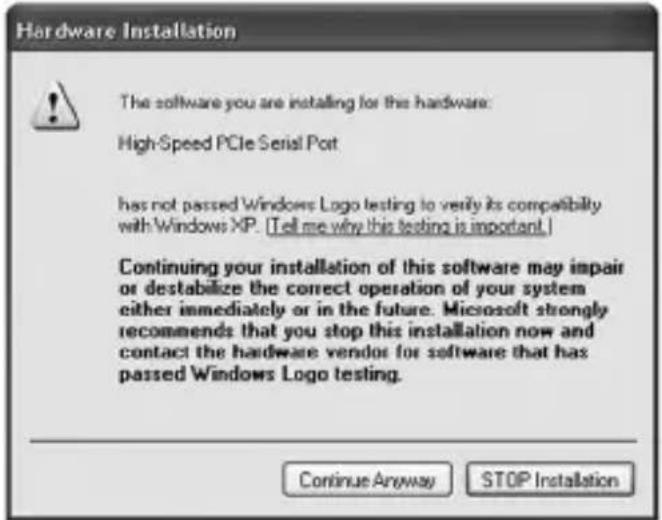

- Un avertissement de sécurité Windows s'affiche, vous informant que le logiciel que vous installez n'a pas passé le test logo Windows. Veuillez cliquer sur Continuer:
- Une fois les fichiers du pilote ont été installés, vous serez informé que l'Assistant a fini d'installer le logiciel pour "High Speed PCI Serial Port". Veuillez cliquez sur Terminer.
- PEX2S552: Répétez les étapes 1-5 une fois de plus pour le port série qui reste à être installé.
PEX2S552LP: Répétez les étapes 1-5 deux fois de plus, pour chacun des autres ports restants (un port série, un port parallèle).
Vérification du Succès de l'Installation
Pour vérifier que l'installation s'est déroulée avec succès:
- Faites un clic droit sur Poste de travail et sélectionnez Gérer pour ouvrir la fenêtre Gestion de l'ordinateur.
- Dans le volet gauche, sélectionnez Gestionnaire de périphériques.

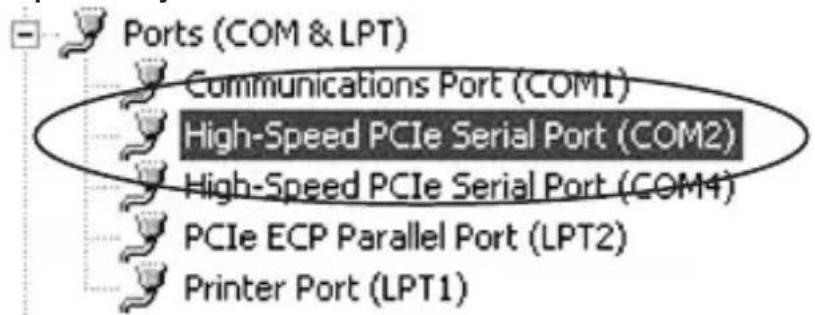

- Dans le volet droit, cliquez sur Ports (COM & LPT). Vous devriez voir les nouveaux ports ajoutés listés ici:
Manuel d'Instruction
Specifications
| PEX1S552 PEX2S552 PEX2S552 | |||
| Type de Bus | PCI Express | ||
| Chipset | Moschip MCS9901CV | ||
| Taux maximal de transfert de données | Série: 460.8 Kbps | Série: 460.8 Kbps | Parallèle: 2.7 Mbps Série: 460.8 Kbps |
| Systèmes d'exploitation compatibles | Windows®2000/XP/2003/Vista/7 Linux®Kernel 2.6.11 & supérieur MAC OS®10.4 & supérieur | ||
| Connecteurs | 1 x DB9 Série | 2 x DB9 Série | 2 x DB9 Série 1 x DB25 Parallèle |
| Dimensions du Produit (LxlxH) | 105mm (4.13") x 120mm (4.72") x 20mm (0.79") | ||
| Poids du Produit | 51.5 g 63.5 g 140 g | ||
| Certifications Règlementaires | CE, FCC, RoHS | ||
Support Technique
La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.
Informations Sur la Garantie
Ce produit est couvert par une garantie à vie.
En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
