Type de produit	Station d'accueil pour disques durs SATA
Marque	StarTech.com
Modèle	SATDOCKU2EGB
Interface hôte	USB 2.0 et eSATA (Rev 2.0)
Baies pour disque dur	1 x 2.5" / 3.5" SATA
Taux de transfert max	USB 2.0 : 480 Mbps ; eSATA : 3 Gbps
Connecteurs externes	1 x USB B femelle, 1 x eSATA femelle, 1 x adaptateur secteur DC
Alimentation	Adaptateur secteur 12/5V DC, 3000 mA
Dimensions (L x l x H)	140,0 x 91,0 x 55,0 mm
Poids	220 g
Systèmes d'exploitation compatibles	Windows 2000/XP/Vista/7 (32/64-bit), Mac OS X, Linux
Compatibilité disque	Disques durs SATA 2,5" et 3,5"
LED	1 x Alimentation/Activité
Fonctions principales	Installation et accès rapide aux disques durs SATA sans boîtier ; idéal pour récupération de données, création d'images disque, centres d'essai
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de liquides
Sécurité	Manipuler les disques durs avec précaution ; utiliser un bracelet antistatique pour éviter les décharges électrostatiques
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur ; contacter le support technique pour toute réparation

FOIRE AUX QUESTIONS - SATDOCKU2EGB StarTech.com

Quels types de disques durs puis-je utiliser avec la station SATDOCKU2EGB ?

Vous pouvez utiliser des disques durs SATA de format 2,5 pouces ou 3,5 pouces, y compris les modèles récents.

Comment installer un disque dur dans la station ?

Branchez l'adaptateur secteur puis connectez la station à l'ordinateur via USB ou eSATA. Insérez le disque dur verticalement en alignant les connecteurs SATA, allumez la station avec l'interrupteur arrière. Le système d'exploitation détectera automatiquement le disque.

Comment retirer un disque dur en toute sécurité ?

Pour retirer le disque, éjectez-le d'abord via le système d'exploitation (icône de retrait dans la barre des tâches sous Windows). Ensuite, tirez doucement le disque vers le haut pour le sortir de la station. Ne forcez jamais.

Mon disque dur n'est pas reconnu sous Windows, que faire ?

Vérifiez que la station est bien alimentée et que le câble USB/eSATA est correctement connecté. Sous Windows, allez dans Gestion des disques (clic droit sur 'Poste de travail' > Gérer > Gestion des disques). Si le disque apparaît comme 'non alloué', créez une nouvelle partition en suivant l'assistant.

Quelle est la vitesse maximale de transfert avec cette station ?

En USB 2.0, la vitesse maximale est de 480 Mbps. En eSATA, elle peut atteindre 3 Gbps, à condition que votre ordinateur dispose d'un port eSATA compatible.

Puis-je utiliser la station avec un Mac ou sous Linux ?

Oui, la station est compatible avec Mac OS X et Linux, ainsi qu'avec Windows 2000/XP/Vista/7.

Comment éjecter le disque en toute sécurité sous Windows ?

Cliquez sur l'icône 'Retirer le périphérique en toute sécurité' dans la barre des tâches, sélectionnez le disque, puis cliquez sur 'Arrêter'. Confirmez et retirez le disque après que le système indique qu'il peut être retiré.

Que faire si le voyant LED ne s'allume pas ?

Assurez-vous que l'adaptateur secteur est branché et que l'interrupteur arrière est en position 'On'. Vérifiez également que le disque est correctement inséré. Si le problème persiste, le bloc d'alimentation pourrait être défectueux.

Puis-je connecter la station en eSATA et USB en même temps ?

Non, il est recommandé d'utiliser une seule interface à la fois. L'utilisation simultanée peut entraîner des conflits. Privilégiez l'eSATA pour de meilleures performances si disponible.

Comment entretenir la station d'accueil ?

Nettoyez régulièrement l'extérieur avec un chiffon doux et sec. Évitez l'humidité et la poussière. Manipulez les disques durs avec précaution et utilisez un bracelet antistatique lors de l'insertion/retrait pour éviter les décharges électrostatiques.

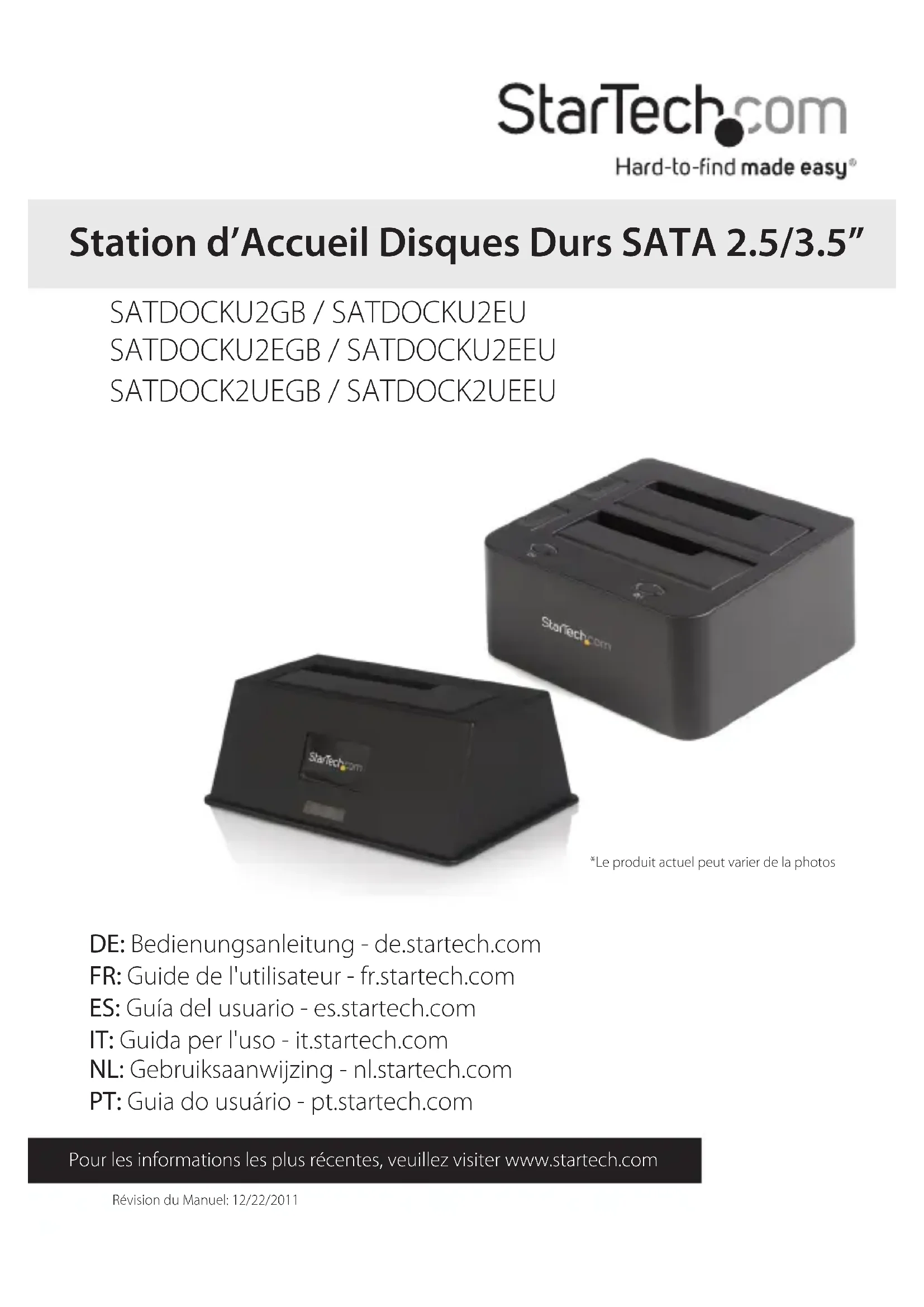

MODE D'EMPLOI SATDOCKU2EGB StarTech.com

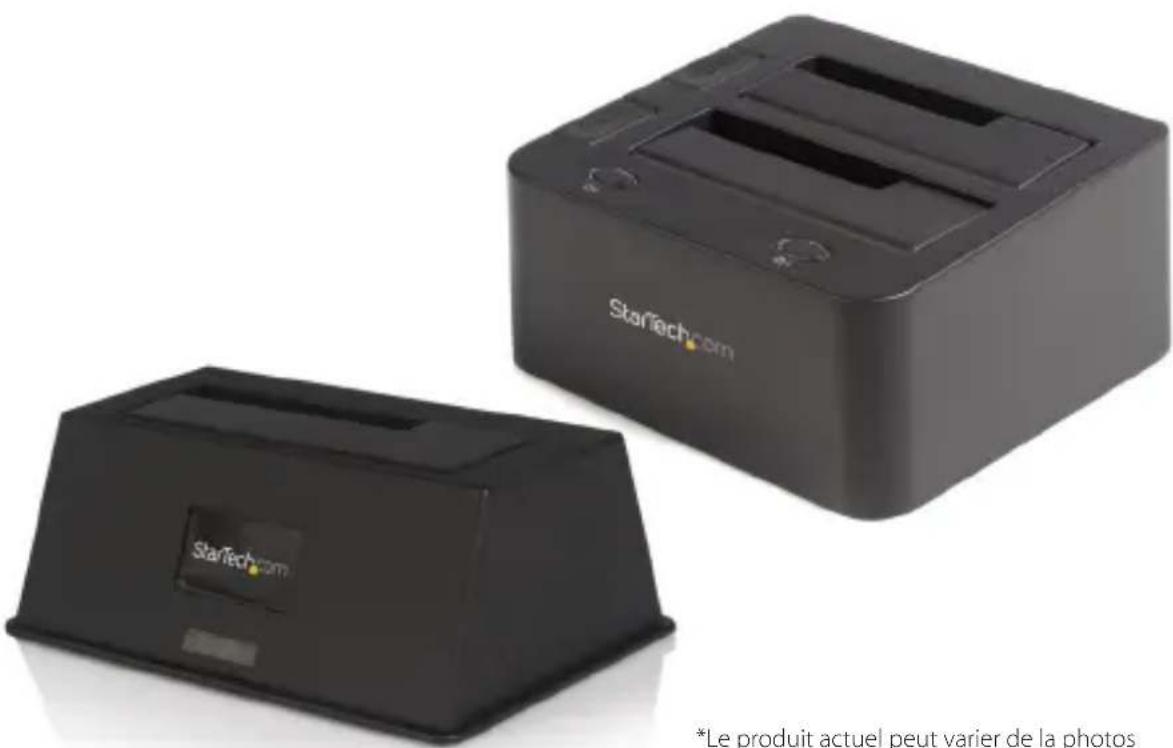

Station d'Accueil Disques Durs SATA 2.5/3.5"

SATDOCKU2GB / SATDOCKU2EU SATDOCKU2EGB / SATDOCKU2EEU SATDOCK2UEGB / SATDOCK2UEEU

StarTech.com StarTech.com *Le produit actuel peut varier de la photos

DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com

*Le produit actuel peut varier de la photos

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
  • Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction ....1

Contenu de l'Emballage .... 1

SATDOCKU2GB / SATDOCKU2EU 1

SATDOCKU2EGB / SATDOCKU2EEU....1

SATDOCK2UEGB / SATDOCK2UEEU.... 1

Configuration Requise....1

Guide du Matériel ......2

SATDOCKU2GB / SATDOCKU2EU Vue Arrière ....2

SATDOCKU2EGB / SATDOCKU2EEU Vue Arrière 2

SATDOCK2UEGB / SATDOCK2UEEU Vue Arrière 3

SATDOCK2UEGB / SATDOCK2UEEU Vue Avant .... 3

Installation 4

Installation de Disque....4

Retrait de Disque SATA....4

Utilisation du Boitier 5

Windows 2000/ XP/Vista/ 7 5

Spécifications ....7

Informations sur la Garantie ....8

Introduction

Merci d'avoir acheté une Station d'Accueil pour Disques Durs SATA StarTech.com. Cet appareil vous permet d'installer et d'accéder à des disques durs SATA rapidement, et sans la nécessité de posséder un boitier. Il suffit de brancher le disque dur dans la station verticale et de la connecter à un PC ou un ordinateur portable. La Station d'Accueil pour Disques Durs SATA StarTech.com est une solution parfaite pour la récupération de données, les images disque, et les centres d'essai, ou tout autre environnement nécessitant un accès rapide à des disques désinstallés/archivés.

Contenu de l'Emballage

SATDOCKU2GB / SATDOCKU2EU

• 1 x Station d'accueil pour disque dur SATA
• 1 x Câble USB
• 1 x Adaptateur Secteur
• 1 x Manuel d'Instruction

SATDOCKU2EGB / SATDOCKU2EEU

• 1 x Station d'accueil pour disque dur SATA
• 1 x Câble USB
• 1 x Câble eSATA
• 1 x Adaptateur Secteur
• 1 x Manuel d'Instruction

SATDOCK2UEGB / SATDOCK2UEEU

• 1 x Station d'accueil pour disque dur SATA
• 1 x Câble USB
• 2 x Câble eSATA
• 1 x Adaptateur Secteur
• 1 x Manuel d'Instruction

Configuration Requise

• Port USB 2.0 disponible et/ou

• Port eSATA disponible (SATDOCKU2EGB/ EU, SATDOCK2UEGB/ EU)
- Microsoft® Windows® 2000 / XP / Server 2003 / Vista, ou Apple® Mac OS® X ou Linux®

Guide du Matériel

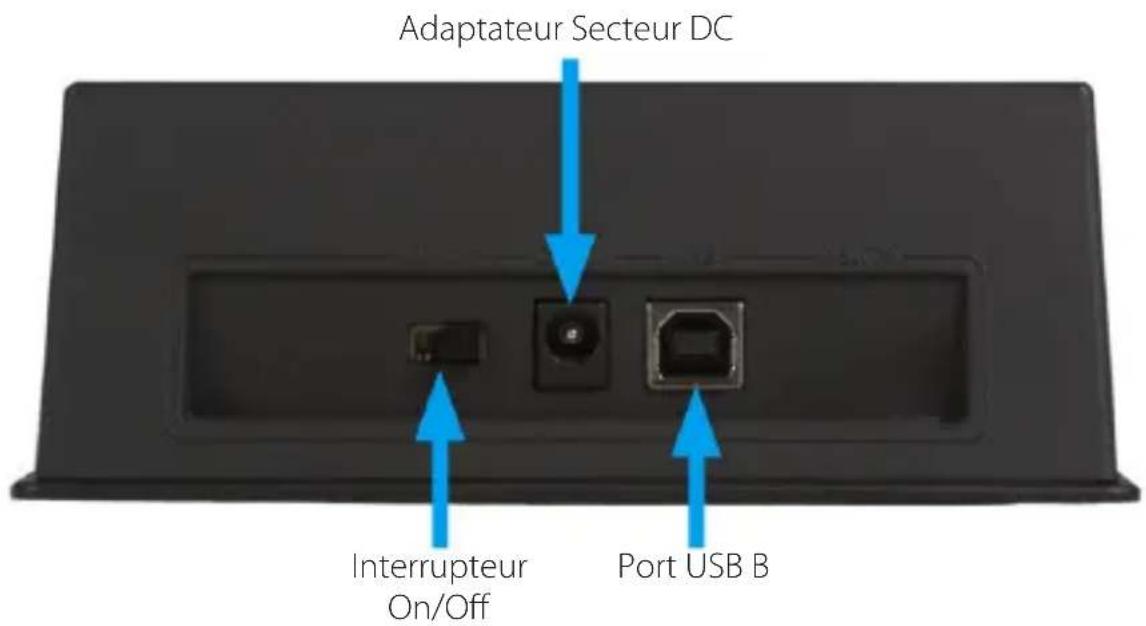

SATDOCKU2GB / SATDOCKU2EU Vue Arrière

Adaptateur Secteur DC Interrupteur On/Off Port USB B

SATDOCKU2EGB / SATDOCKU2EEU Vue Arrière

Adaptateur Secteur DC Port eSATA Interrupteur On/Off Port USB B

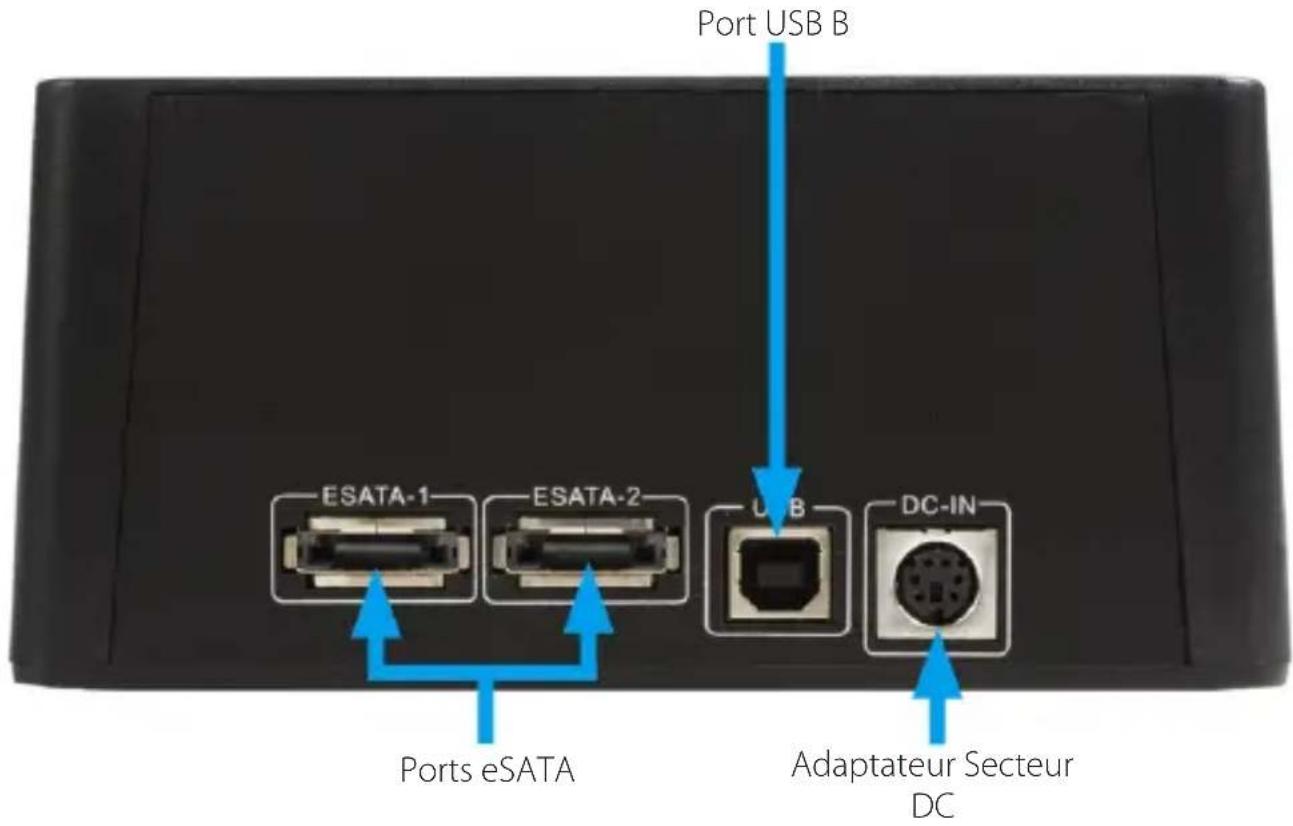

SATDOCK2UEGB / SATDOCK2UEEU Vue Arrière

Port USB B ESATA-1 ESATA-2 USB DC-IN Ports eSATA Adaptateur Secteur DC

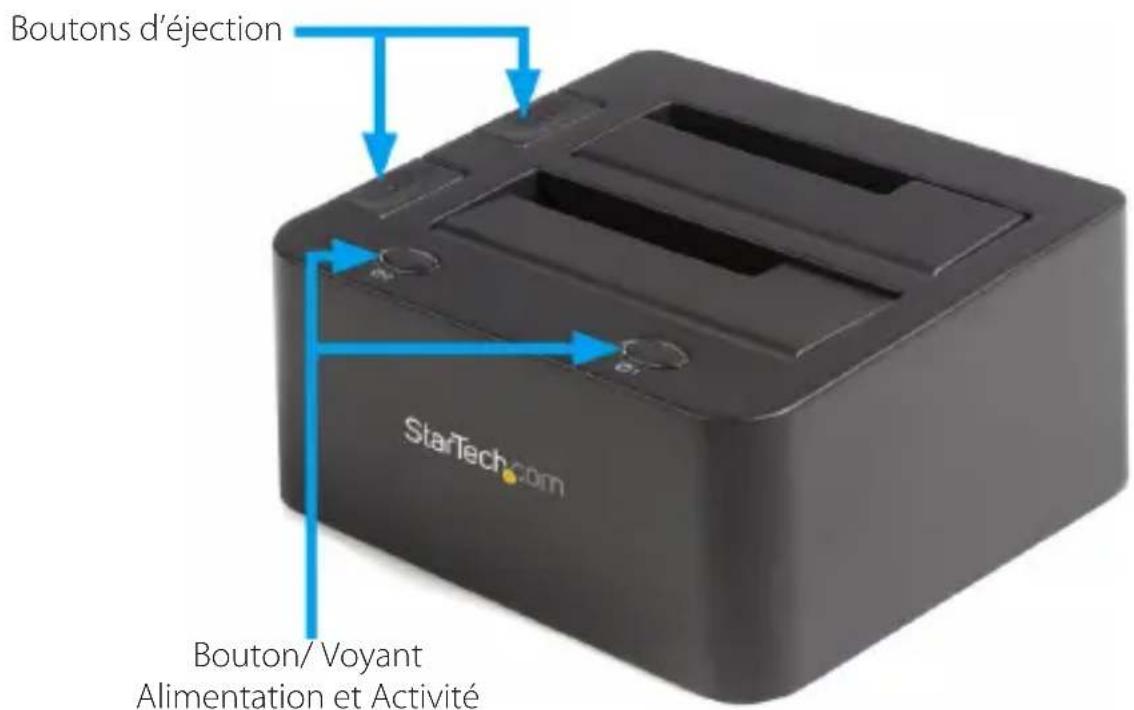

SATDOCK2UEGB / SATDOCK2UEEU Vue Avant

Boutons d'éjection StarTech.com Bouton/ Voyant Alimentation et Activité

Installation

ATTENTION ! Les disques durs nécessitent une manipulation minutieuse, en particulier lorsqu'ils sont transportés. Si vous n'êtes pas prudent, une perte de données peut survenir. Manipulez toujours les disques durs et tout périphérique de stockage avec prudence. Assurez-vous d'être correctement mis à la terre en portant un bracelet anti-statique lorsque vous manipulez des composants informatiques ou déchargez-vous de toute accumulation d'électricité statique en touchant une surface métallique de grande dimension mise à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes.

Installation de Disque

1. Connectez la Station à une prise de courant disponible en utilisant l'adaptateur secteur fourni.
2. Connectez la Station à l'ordinateur hôte (alimenté), en utilisant les câbles USB/eSATA fournis.
3. Insérez le(s) disque(s) SATA 2.5 "ou 3.5" que vous souhaitez installer, de façon à ce que l'alimentation SATA et les connecteurs de données à l'arrière du lecteur soient correctement alignés avec les connecteurs correspondants à l'intérieur de la Station.
4. Appuyez sur le bouton d'alimentation sur le panneau arrière de la Station.

Une fois le disque a été inséré, le système d'exploitation détecte qu'il est connecté et met automatiquement à jour les pilotes pour un fonctionnement correct.

Retrait de Disque SATA

Si vous utilisez le SATDOCKU2GB/ EU ou SATDOCKU2EGB/ EU, vous pouvez retirer en douceur les disques SATA de la station d'accueil les tirant par le haut.

Si vous utilisez le SSATDOCK2UEGB/ EU, les disques peuvent être retirés en utilisant le bouton d'éjection correspondant avec le disque que vous souhaitez retirer.

Lorsque vous retirez le disque installé de la Station. Veuillez vous assurer que vous avez suivi les étapes appropriées (en fonction du système d'exploitation) pour déconnecter les périphériques de stockage amovibles. Dans Windows par exemple, cliquez sur l'icone de retrait situé dans la barre des tâches. Sélectionnez le disque dans le menu proposé, puis cliquez sur Arrêter. Sélectionnez le périphérique à déconnecter, et cliquez sur OK.

Utilisation du Boitier

Windows 2000/ XP/ Vista/ 7

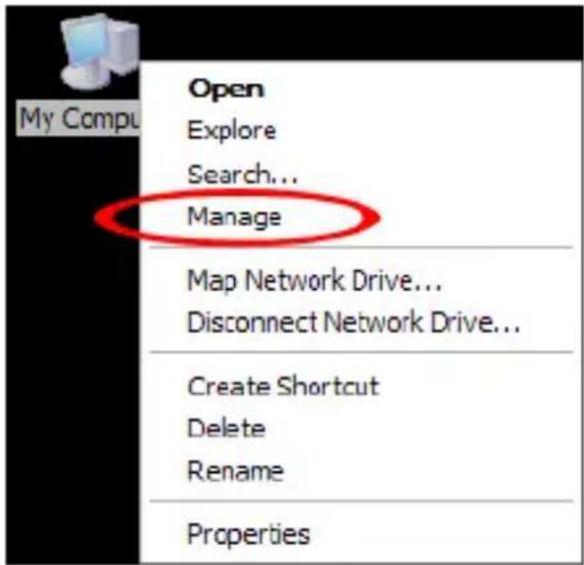

Si vous utilisez un nouveau disque dur qui ne contient pas de données, alors vous devrez d'abord préparer le disque dur pour l'utiliser. A partir du bureau principal, faites un clic-droit sur "Poste de travail" ("Ordinateur" dans Vista/7), puis sélectionnez Gérer. Dans la fenêtre Gestion de l'ordinateur, sélectionnez Gestion des Disques (Disk Management) à partir du panneau gauche de la fenêtre.

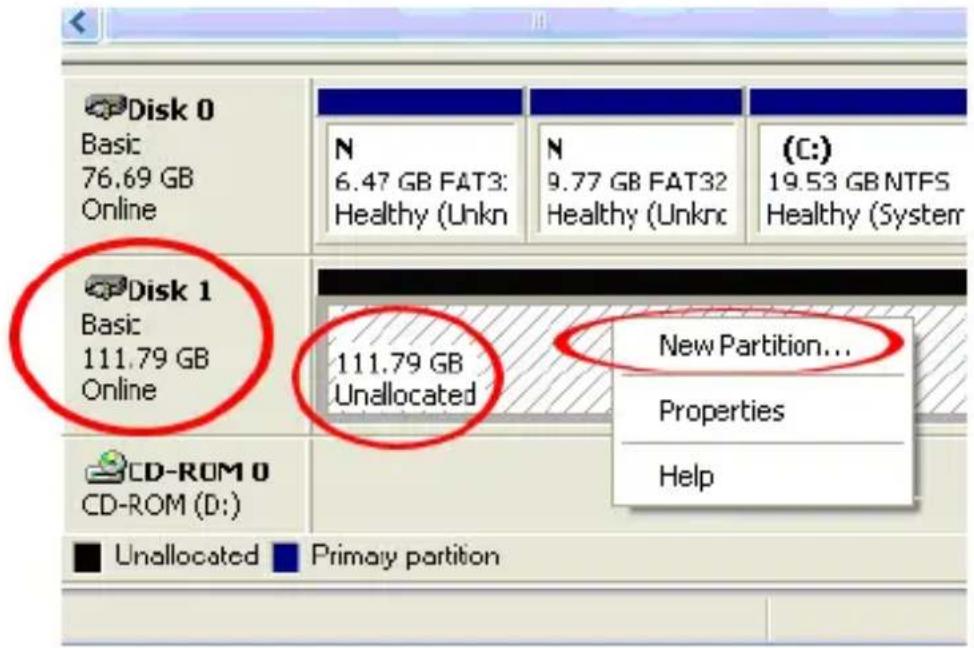

Localisez le Disque listé comme "non alloué" (vérifier la capacité du disque dur afin de confirmer que c'est le bon disque dur) puis faites un clic-droit dans la section "non alloué" et sélectionnez "Nouvelle Partition".

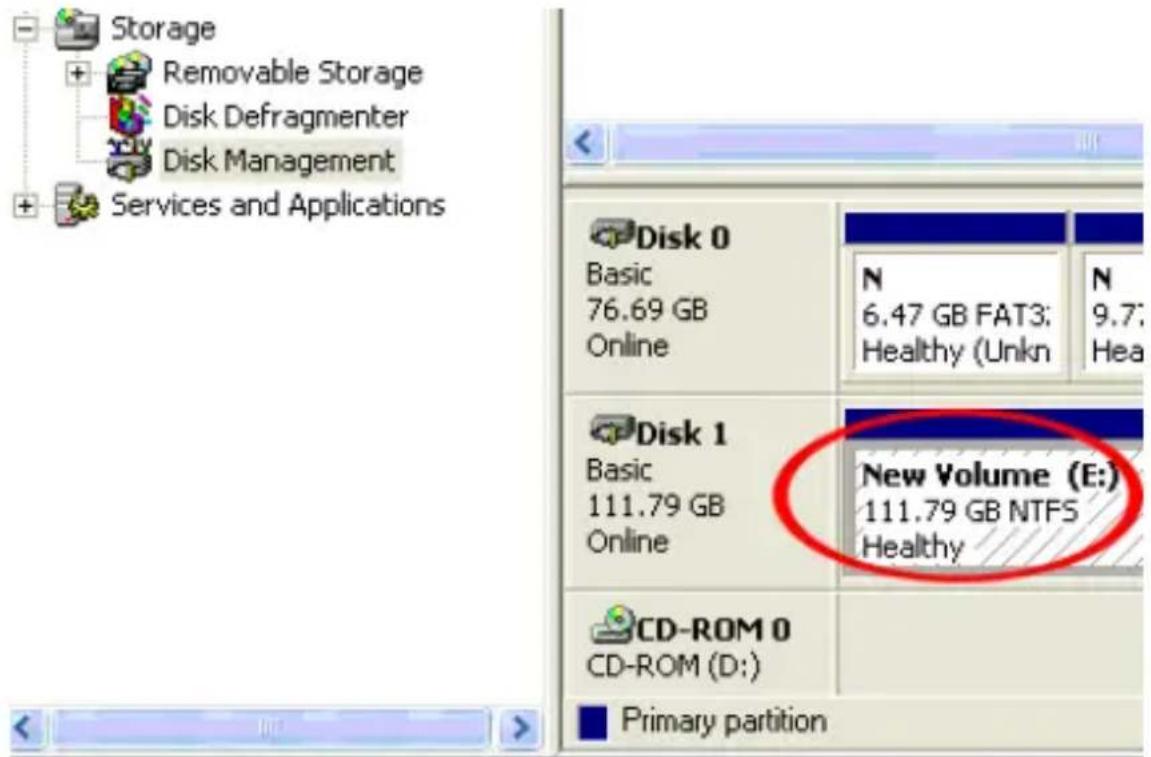

L'Assistant Nouvelle Partition apparaît. Suivez les instructions de l'assistant pour terminer la configuration du disque. Une fois terminé, le disque devrait apparaître comme "En Fonctionnement" avec une lettre de lecteur attribuée (par exemple E:). Cette lettre de lecteur devrait maintenant apparaître dans le Poste de travail.

Si vous installez un disque dur contenant déjà des données, après l'avoir branché, le lecteur devrait automatiquement se présenter avec une lettre de lecteur attribuée au sein du Poste de Travail.

Spécifications

	SATDOCKU2GB	SATDOCKU2EGB	SATDOCK2UEGB
	SATDOCKU2EU	SATDOCKU2EEU	SATDOCK2UEEU
Baies pour Disque Dur 1 1 2
Interface Hôte USB 2.0		USB 2.0SATA rev2.0
Connecteurs Externes	1 x USB B Femelle1 x Adaptateur Secteur DC	1 x USB B Femelle1 x Prise eSATAFemelle1 x Adaptateur Secteur DC	1 x USB B Femelle2 x Prise eSATAFemelle1 x Adaptateur Secteur DC
LED 1 x Alimentation / Activité			2 x Alimentation / Activité
Taux Maximum de Transfert de Données	USB 2.0: 480 Mbps		USB 2.0: 480 MbpseSATA: 3 Gbps
Compatibilité Disque Disques Durs 2.5"/ 3.5" SATA
Adaptateur Secteur 12V DC, 2000mA 12/5V DC, 3000mA
Dimensions 140.0mm x 91.0mm x 55.0mm			147.0mm x132.0mm x70.0mm
Poids 220g 547g
Systèmes d'Exploitation Compatibles	Windows 2000/ XP/ Vista/ 7 (32/64-bit),Mac OS X, Linux

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de Responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
