Type de produit	Station d'accueil pour disques durs SATA
Modèle	SATDOCK22U3S
Marque	StarTech.com
Nombre de baies	2
Formats de disques compatibles	SATA 2.5" et 3.5" (HDD et SSD)
Interface hôte	SuperSpeed USB 3.0 (rétrocompatible USB 2.0)
Connecteurs externes	1 x USB 3.0 Type B femelle, 1 x Alimentation DC femelle
Taux de transfert max	USB 3.0 : 5 Gbit/s ; USB 2.0 : 480 Mbit/s
Alimentation	Adaptateur secteur 12 VDC, 2000 mA, centre positif
Dimensions	142,0 mm x 130,0 mm x 70,0 mm
Poids	532 g
Température de fonctionnement	5 °C à 80 °C
Température de stockage	-40 °C à 70 °C
Humidité	8% ~ 90% HR
LED indicateurs	2 x LED Alimentation/Activité (bleu : disque détecté, rouge fixe : erreur, rouge clignotant : lecture/écriture)
Boutons	Bouton d'alimentation par baie, bouton d'éjection
Systèmes d'exploitation compatibles	Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit), Mac OS X, Linux
Plug & Play	Oui, sans installation de pilote
Garantie	2 ans
Contenu de l'emballage	Station d'accueil, câble USB 3.0, adaptateur secteur, manuel d'instructions
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Manipuler avec précaution pour éviter perte de données. Utiliser un bracelet antistatique lors de la manipulation des disques.

FOIRE AUX QUESTIONS - SATDOCK22U3S StarTech.com

Quels types de disques durs puis-je utiliser avec cette station d'accueil ?

Vous pouvez utiliser des disques durs ou SSD SATA de 2.5 pouces et 3.5 pouces. La station accepte deux disques simultanément.

Cette station d'accueil est-elle compatible avec USB 2.0 ?

Oui, elle est rétrocompatible avec USB 2.0, mais les vitesses de transfert seront limitées à 480 Mbit/s au lieu des 5 Gbit/s de l'USB 3.0.

Dois-je installer des pilotes pour utiliser ce dock ?

Non, aucun pilote n'est nécessaire. Le dock est reconnu automatiquement par les systèmes d'exploitation compatibles (Windows, Mac OS X, Linux).

Comment installer un disque dur dans la station ?

Insérez le disque dans la baie en orientant les connecteurs SATA vers le coin avec la découpe 2.5 pouces. Branchez l'alimentation et le câble USB, puis appuyez sur le bouton d'alimentation de la baie correspondante. Le voyant doit s'allumer en bleu.

Que signifient les voyants LED sur la station ?

Bleu fixe : disque détecté. Rouge fixe : erreur ou aucun disque. Rouge clignotant : activité de lecture/écriture.

Puis-je utiliser un disque dur neuf sans le formater ?

Non, un disque dur neuf doit d'abord être partitionné et formaté via l'outil de gestion des disques de votre système d'exploitation avant de pouvoir être utilisé.

Comment éjecter un disque en toute sécurité ?

Assurez-vous que le disque n'est pas en cours d'utilisation. Démontez-le via le système d'exploitation, puis appuyez sur le bouton d'alimentation de la baie pour l'éteindre. Enfin, appuyez sur le bouton d'éjection pour libérer le disque.

Quelle est la tension d'alimentation requise ?

L'adaptateur secteur fournit une tension de 12 VDC avec un courant de 2000 mA. La polarité est centre positif.

Puis-je brancher et débrancher les disques à chaud ?

Oui, la station supporte le branchement à chaud. Cependant, il est recommandé d'éjecter le disque via le système avant de le retirer pour éviter toute perte de données.

Cette station est-elle compatible avec Mac OS ?

Oui, mais sous Mac OS, l'USB 3.0 n'est actuellement pas pris en charge par Apple, donc le dock fonctionnera en mode USB 2.0 seulement.

MODE D'EMPLOI SATDOCK22U3S StarTech.com

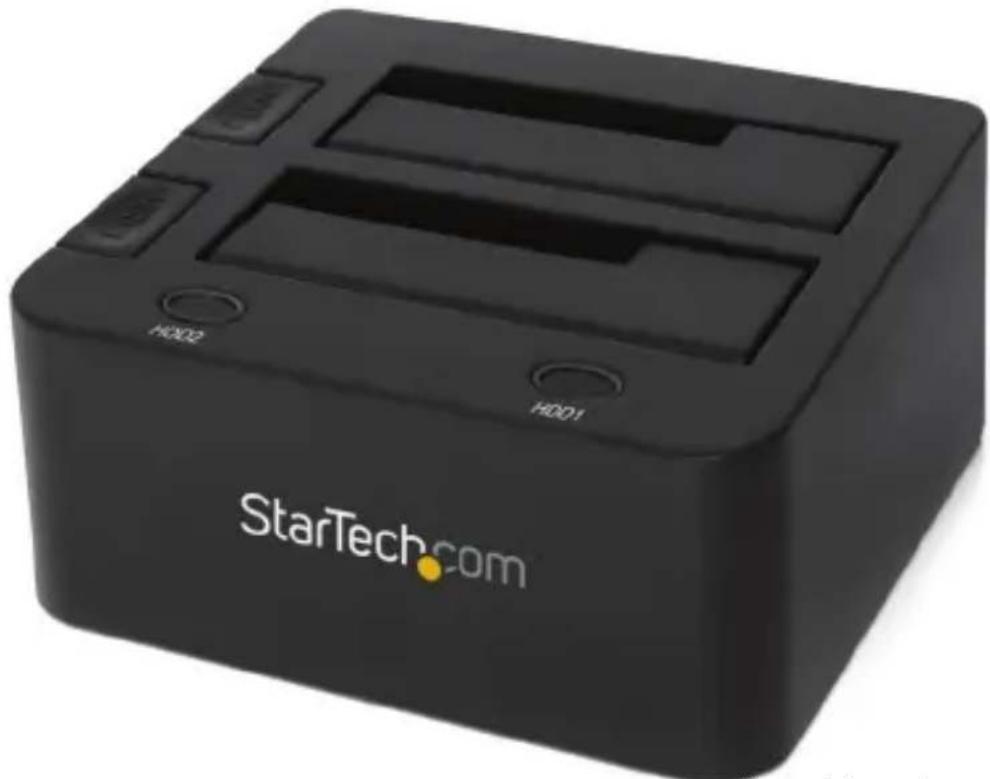

Station D'Accueil Disque Dur SuperSpeed USB 3.0 vers Dual SATA 2.5/3.5"

SATDOCK22U3S

SATDOCK2U3GB

SATDOCK2U3EU

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
  • Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction ....1

Contenu de l'Emballage .... 1

Configuration Requise....1

Vue Avant....2

Vue Arrière....2

Installation ....3

Installation du Matériel....3

Installation du Pilote....3

Utilisation du Périphérique de Stockage ....4

Spécifications 6

Informations sur la Garantie ....7

Introduction

La Station d'Accueil Disque Dur USB 3.0 vers Dual SATA SATDOCK22U3S permet à deux disques durs SATA ou Solid State Drive (SSD) de 2.5" ou 3.5" d'être connectés simultanément à un ordinateur via USB.

En utilisant une seule connexion USB, cette station d'accueil peut fournir des taux de transfert de données allant jusqu'à 5 Gbps avec la technologie SuperSpeed USB 3.0, tout en restant compatible avec les systèmes USB 2.0 (taux de transfert de données allant jusqu'à 480 Mbps).

Augmentez la valeur de cette station d'accueil pour disque dur en y ajoutant notre Adaptateur de Disque Dur SATA vers IDE (SAT2IDEADP), qui permet une insertion facile de tout Disque dur IDE 2.5" ou 3.5" dans une station d'acceuil pour disque dur SATA.

Contenu de l'Emballage

• 1 x Station d'Accueil Disque Dur SATA
• 1 x Câble USB 3.0
• 1 x Adaptateur Secteur
• 1 x Manuel d'Instruction

Configuration Requise

• Ordinateur compatible USB avec un port USB disponible
- Microsoft® Windows® 2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit), ou Apple® Mac OS® X, ou Linux®

*S'il est utilisé avec le système d'exploitation Mac OS d'Apple, ce dispositif fonctionnera en mode USB 2.0 seulement car l'USB 3.0 n'est actuellement pas pris en charge par Apple.

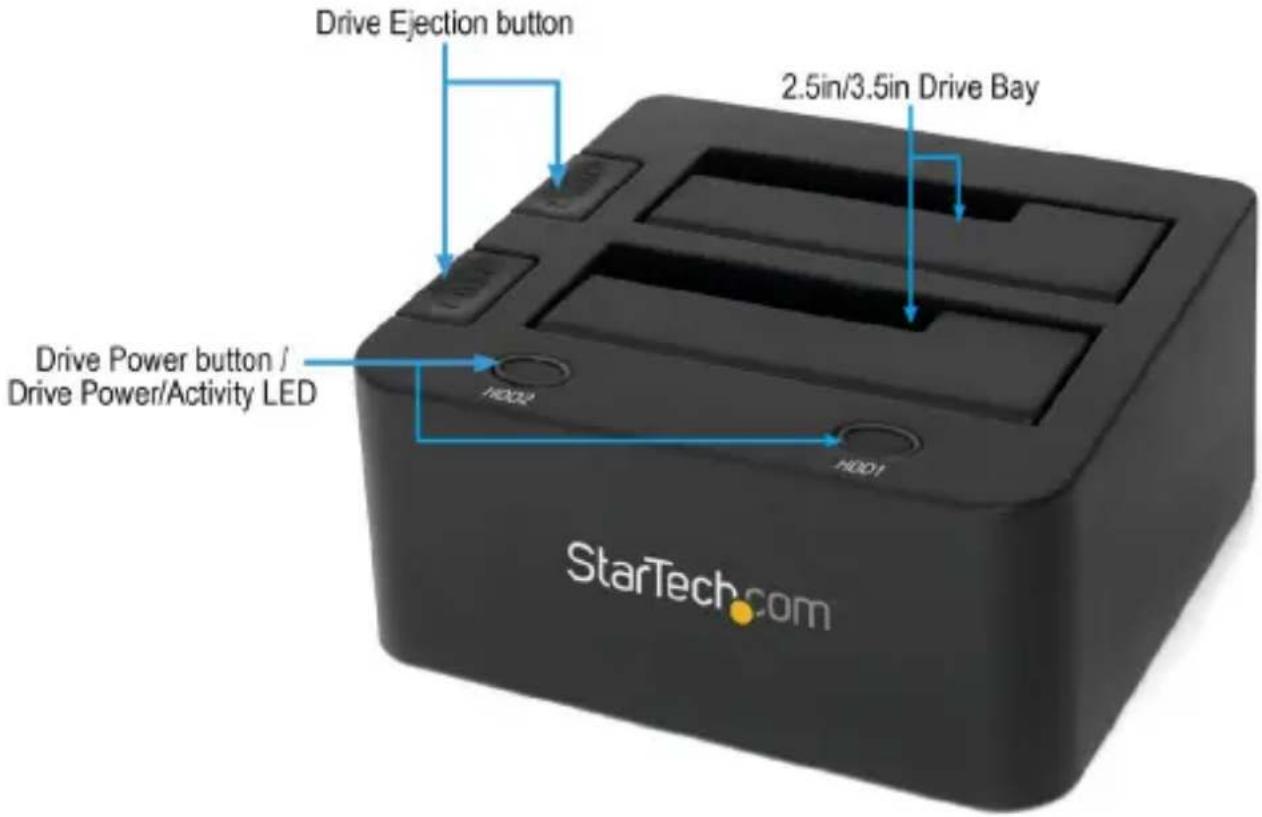

Vue Avant

Drive Ejection button 2.5in/3.5in Drive Bay Drive Power button / Drive Power/Activity LED StarTech.com

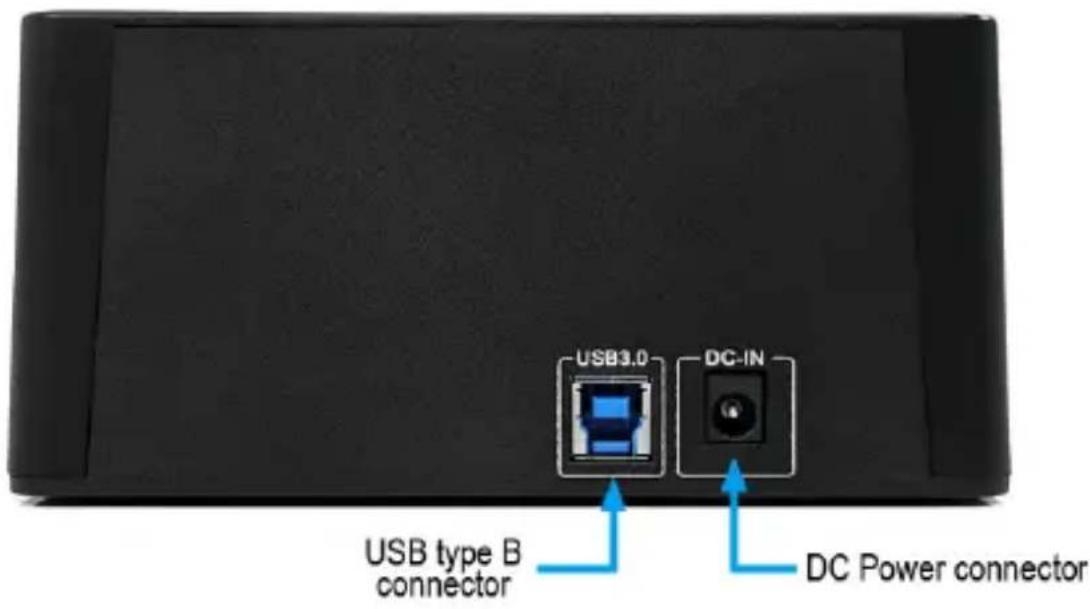

Vue Arrière

USB3.0 DC-IN USB type B connector DC Power connector

Installation

ATTENTION ! Les disques durs et les boîtiers de stockage nécessitent une manipulation minutieuse, en particulier lorsqu'ils sont transportés. Si vous n'êtes pas prudent avec votre disque dur, une ,perte de données peut en résulter. Manipulez toujours votre disque dur et tout dispositif de stockage avec prudence. Assurez-vous d'être correctement mise à la terre en portant un bracelet anti-statique lorsque vous manipulez des composants informatiques ou déchargez-vous de toute accumulation d'électricité statique en touchant une large surface métallique mise à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes.

Installation du Matériel

1. Branchez l'adaptateur d'alimentation externe depuis la station de disque dur jusqu'à une prise secteur.
2. Insérez un ou deux disque(s) dur(s) 2.5 "ou 3.5" dans la partie supérieure de la baie de lecteur. Assurez-vous que les connecteurs SATA sur le disque dur font face au même coin de la baie de disque comportant la découpe 2.5" au niveau de la porte. L'étiquette sur le disque dur doit être en face de l'avant de la station pour disque dur.
3. Branchez le câble USB inclus de la station pour disque dur jusqu'à un port USB disponible sur le système informatique. L'ordinateur peut être allumé ou éteint.

NOTE : Un câble USB 2.0 A-B pourrait être utilisé comme substitut sur la station pour disque dur, mais limitera l'utilisation à des vitesses USB 2.0, même sur un système USB 3.0.

1. Appuyez sur le bouton d'alimentation sur le haut de la station d'accueil de disque dur pour chaque baie de disque. Le témoin alimentation/activité des baies de disques s'allume. Un bleu continu indique qu'un disque a été trouvé, tandis que le rouge fixe indique une erreur ou indique qu'aucun lecteur n'a été trouvé. Le rouge clignotant indique une lecture/écriture sur le disque.
2. Pour retirer le disque dur, assurez-vous qu'il n'est pas accessible par l'ordinateur, puis démontez ou désinstallez le lecteur de disque du système d'exploitation (voir la documentation de votre système d'exploitation). Appuyez sur le bouton d'alimentation de la station disque dur pour éteindre le disque non monté et attendez que le disque soit hors tension. Appuyez sur le bouton d'éjection du disque sur le haut de la station d'accueil de disque dur afin de libérer le disque, puis retirez le disque de la baie.

NOTE : Chaque lecteur peut être on/off sans affecter l'autre.

Installation du Pilote

Aucune installation de pilote n'est nécessaire pour les systèmes d'exploitation pris en charge, ce dock pour disque dur étant supporté nativement, les pilotes sont déjà installés.

Utilisation du Périphérique de Stockage

Windows 2000/XP/Vista/7

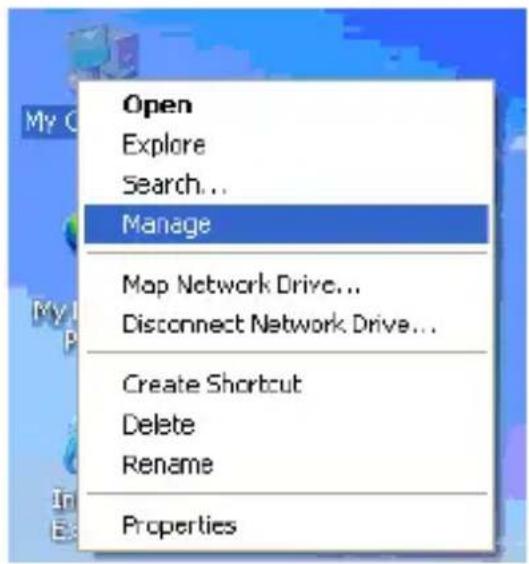

Si vous utilisez un nouveau disque dur qui ne contient pas de données, alors vous devez d'abord préparer le disque dur à l'utilisation. A partir du bureau principal, faites clic-droit sur "Poste de travail" ("Computer" dans 7/Vista), puis sélectionnez Gérer. Dans la fenêtre Gestion de l'ordinateur, sélectionnez Gestion des disques à partir du panneau gauche de la fenêtre.

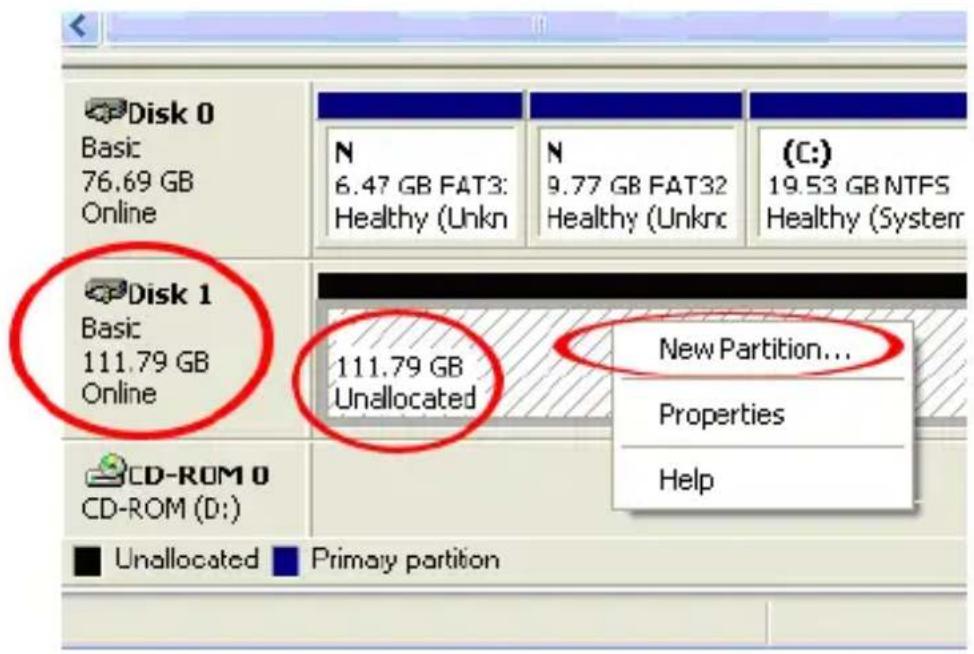

Localisez le disque listé comme "non alloué" (vérifiez la capacité du disque dur afin de confirmer que c'est le bon disque dur), puis faites un clic droit dans la section "non alloué" et sélectionnez "Nouvelle partition".

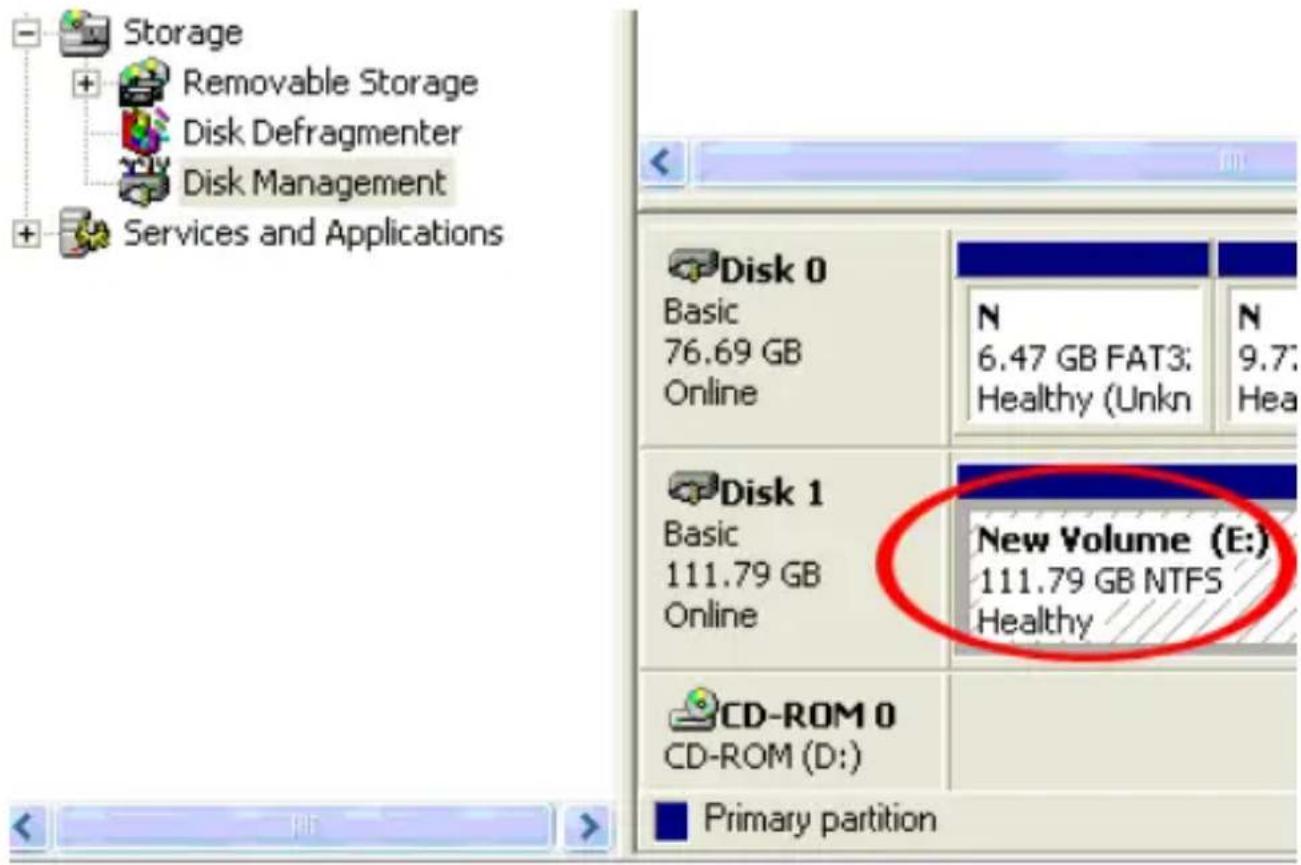

L'Assistant Nouvelle partition apparaît. Suivez les instructions de l'assistant pour terminer la mise en place du disque. Une fois terminé, le disque devrait apparaître comme "sain" avec une lettre de lecteur attribuée (par exemple E :). Cette lettre de lecteur doit maintenant apparaître dans le Poste de travail.

Si vous installez un disque dur contenant déjà des données, après l'avoir branché, le disque devrait automatiquement se présenter avec une lettre de lecteur attribuée dans le Poste de travail.

Spécifications

Baies de Disque 2
Interface Hôte SuperSpeed USB 3.0
Chipset ID VIA VL810 + ASMedia ASM1051
Connecteurs Externes	1 x USB 3.0 type B femelle1 x Alimentation DC femelle
LED 2 x Alimentation/Activité
Taux de Transfert de Données Maximum USB 3.0 : 5 Gbps
Disques Durs Compatibles Diques durs SATA 2.5"/3.5"
Alimentation Secteur	12VDC, 2000mA, centre positif, branchement type M
Température de Fonctionnement 5°C ~ 80°C
Température de Stockage -40°C ~ 70°C
Humidité 8% ~ 90% HR
Dimensions 142.0mm x 130.0mm x 70.0mm
Poids 532g
Systèmes d'Exploitation Compatibles	Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit), Mac OS X, Linux

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
