SBAY5BK - Station d'acceuil StarTech.com - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SBAY5BK StarTech.com au format PDF.
| Type de produit | Fond de panier mobile pour disques durs 3.5" SATA/SAS (station d'accueil) |
| Marque | StarTech.com |
| Modèle | SBAY5BK |
| Dimensions (L x l x H) | 190,0 mm x 146,0 mm x 126,0 mm |
| Poids | 1480 g |
| Matériau | Aluminium et acier |
| Couleur | Noir |
| Alimentation | 2 connecteurs Molex LP4 4 broches (adaptateurs SATA inclus) |
| Ventilateurs | 2 x 60 mm |
| Nombre de baies | 5 |
| Formats de disques supportés | Disques durs 3,5" SATA 1,5/3,0/6,0 Gbps et SAS 3,0/6,0 Gbps |
| Connecteurs internes | 5 x SATA 7 broches (noir) et 5 x SAS 7 broches (jaune) |
| Fonctions principales | Commutateur à chaud (si contrôleur SATA/SAS compatible), verrouillage par clé, LEDs de statut et d'activité |
| Température de fonctionnement | 5°C à 80°C (41°F à 176°F) |
| Température de stockage | -40°C à 85°C (-40°F à 185°F) |
| LEDs | 1 x statut ventilateur, 5 x tension/activité disque |
| Contenu de l'emballage | Fond de panier, 12 vis de montage, 5 câbles SATA 18", 2 adaptateurs d'alimentation SATA vers Molex, 1 clé, manuel |
| Configuration requise | 3 baies 5,25" externes adjacentes dans le boîtier, contrôleur SATA ou SAS |
| Entretien et nettoyage | Dépoussiérer régulièrement ; ne pas utiliser de liquides ; manipuler avec précaution pour éviter les décharges électrostatiques |
| Sécurité | Décharger l'électricité statique avant manipulation ; éteindre l'ordinateur avant installation |
| Garantie | 2 ans (pièces et main d'œuvre) |
| Support technique | www.startech.com/support |
| Réparabilité | Réparation ou remplacement sous garantie ; pas de pièces détachées fournies |
| Normes | Conforme FCC Classe B |
FOIRE AUX QUESTIONS - SBAY5BK StarTech.com
Questions des utilisateurs sur SBAY5BK StarTech.com
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Station d'acceuil au format PDF gratuitement ! Retrouvez votre notice SBAY5BK - StarTech.com et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SBAY5BK de la marque StarTech.com.
MODE D'EMPLOI SBAY5BK StarTech.com

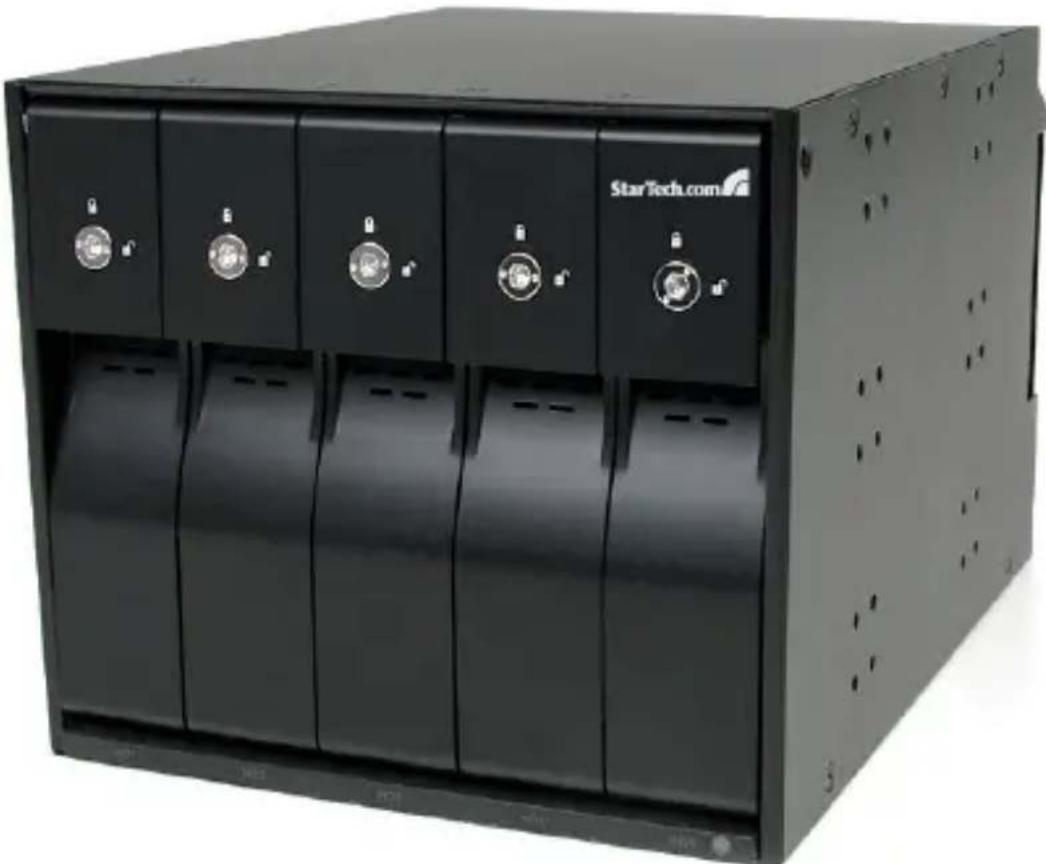

Fond de panier rack mobile 5 disques sata/sas amovibles 3.5
SBAY5BK
Le produit actuel peut varier des photos
Guide de l'utilisateur - fr.startech.com
Pour les informations les plus récentes, veuillez visiter www.startech.com
Déclaration de conformité FCC
Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:
- Réorienter ou déplacer l'antenne de réception. • Augmenter la distance entre l'équipement et le récepteur.
- Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
- Consulter votre revendeur ou un technicien radio / TV pour de l'aide.
Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés
Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech. com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech. com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps du manuel, StarTech. com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.
Table des matières
Contenu de l'Emballage....1
Configuration Requise....1
Vue Avant....2
Vue Arrière....2
INSTALLATION....3
Installation du Matériel....3
Installation du Logiciel....3
Informations sur la garantie

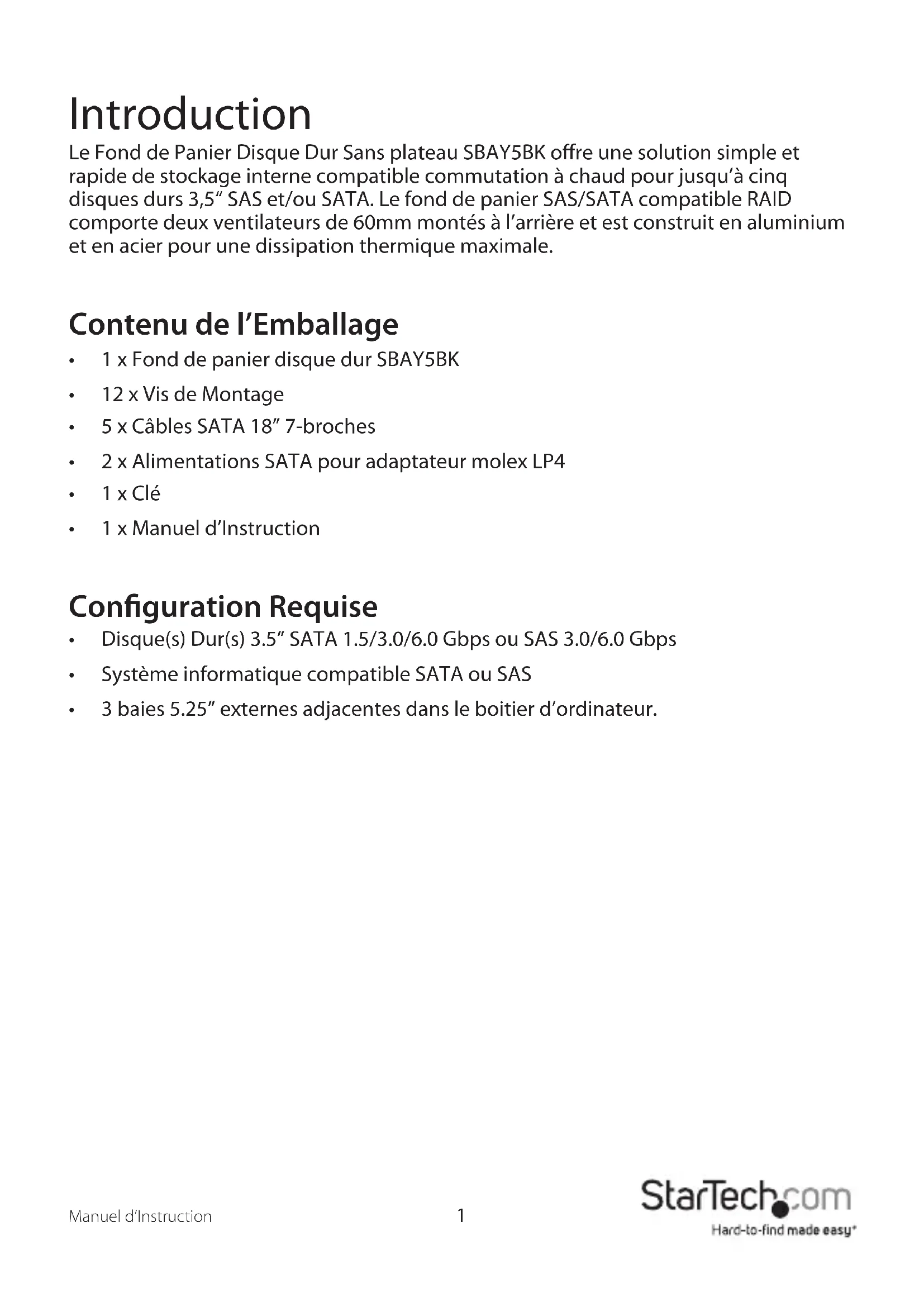

Le Fond de Panier Disque Dur Sans plateau SBAY5BK offre une solution simple et rapide de stockage interne compatible commutation à chaud pour jusqu'à cinq disques durs 3,5" SAS et/ou SATA. Le fond de panier SAS/SATA compatible RAID comporte deux ventilateurs de 60mm montés à l'arrière et est construit en aluminium et en acier pour une dissipation thermique maximale.
Contenu de l'emballage
• 1 x Fond de panier disque dur SBAY5BK • 12 x Vis de montage • 5 x Câbles SATA 18" 7-broches • 2 x Alimentations SATA pour adaptateur molex LP4 • 1 x Clé • 1 x Manuel d'instruction
Configuration requise
• Disque(s) Dur(s) 3.5" SATA 1.5/3.0/6.0 Gbps ou SAS 3.0/6.0 Gbps - Système informatique compatible SATA ou SAS • 3 baies 5.25" externes adjacentes dans le boîtier d'ordinateur.
Vue Avant
ATTENTION ! Les disques durs nécessitent une manipulation minutieuse, en particulier lorsqu'ils sont transportés. Si vous n'êtes pas prudent, une perte de données peut survenir. Manipulez toujours les disques durs et tout périphérique de stockage avec prudence. Assurez-vous d'être correctement mis à la terre en portant un bracelet anti-statique lorsque vous manipulez des composants informatiques ou déchargez-vous de toute accumulation d'électricité statique en touchant une surface métallique de grande dimension mise à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes.
Installation du matériel
- Assurez-vous que le système de l'ordinateur est éteint et débranché de la source d'alimentation avant de tenter toute installation du matériel.
- Préparez 3 baies 5,25" externes adjacentes dans le système informatique pour le Rack Mobile SBAY5BK et insérez-le dans le système informatique. Installez-le selon la documentation de votre système informatique. Des vis de montage sont incluses, si nécessaire.
- Connectez deux connecteurs d'alimentation Molex LP4 de l'alimentation de l'ordinateur aux connecteurs situés à l'arrière du Rack Mobile. S'il n'y a que les connecteurs d'alimentation SATA disponibles sur l'alimentation, utilisez les adaptateurs molex LP4 inclus.
- Pour chaque baie de disque, branchez un connecteur SATA 7-broches soit au connecteur SAS (jaune) soit au connecteur SATA (noir) depuis la carte contrôleur SAS ou SATA dans le système informatique.
NOTE: Un contrôleur SAS peut exiger un câble de dérivation spécial pour connecter le Rack Mobile (vendu séparément). (ex : ID: SAS84S450 de StarTech. com)
- Ouvrez les baies de disque en tirant sur le loquet articulé et en abaissant la porte. Insérez le(s) disque(s) dur(s) dans les baies de disque (étiquette vers la droite) et fermez la porte, en s'assurant qu'il s'enclenche correctement.
OPTIONNEL : En utilisant les clés fournies, les loquets de portes peuvent être verrouillés pour empêcher l'accès accidentel/non autorisé aux disques.
- Allumez l'ordinateur et utilisez le(s) disque(s) dur(s) comme s'ils étaient directement connectés au contrôleur SATA/SAS.
Installation du logiciel
Aucune installation de pilote n'est nécessaire pour tous les systèmes d'exploitation, étant donné que ce Rack Mobile est un périphérique d'intercommunication, seuls les disques durs sont vus par le système informatique.
Comment l'utiliser
Si le contrôleur SATA supporte l'extraction à chaud des lecteurs, alors les disques durs peuvent être enlevés et installés dans le Rack Mobile sans avoir à mettre l'ordinateur hors tension. Reportez-vous à la documentation du contrôleur SATA pour plus de détails sur la façon d'utiliser le remplacement à chaud. Si ce n'est pas pris en charge, l'ordinateur doit être d'abord arrêté pour pouvoir installer ou retirer des disques durs.
Pour retirer les disques durs du Rack Mobile, déverrouillez la porte du disque devant la baie (si nécessaire) avec les clés fournies et ouvrez la porte en tirant sur le loquet articulé. Abaissez la porte et le disque dur sera éjecté, il peut alors être retiré de la baie de disque avec la main.
Matériel acier
| Connecteurs Externes | 5 x SATA 7-broches (noir) |
| 5 x SAS 7-broches (jaune) | |
| 2 x Molex LP4 4-broches | |
| LED | 1 x Statut Ventilateur |
| 5 x Tension/Activité Disque |
Support disque dur
Disques durs 3.5" SATA 1.5/3.0/6.0 Gbps* Disques durs 3.5" SAS 3.0/6.0 Gbps*
Température de Fonctionnement 5°C \~ 80°C (41°F \~ 176°F)
Température de Stockage -40°C \~ 85°C (-40°F \~ 185°F)
Humidité 190.0mm x 146.0mm x 126.0mm
Dimensions 1480g
Support technique
La durée de vie des supports techniques StarTech. com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.
Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads
Informations sur la garantie
Ce produit est couvert par une garantie de deux ans.
En outre, StarTech. com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main-d'œuvre seulement. StarTech. com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
Limitation de responsabilité
En aucun cas la responsabilité de StarTech. com Ltd et StarTech. com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
