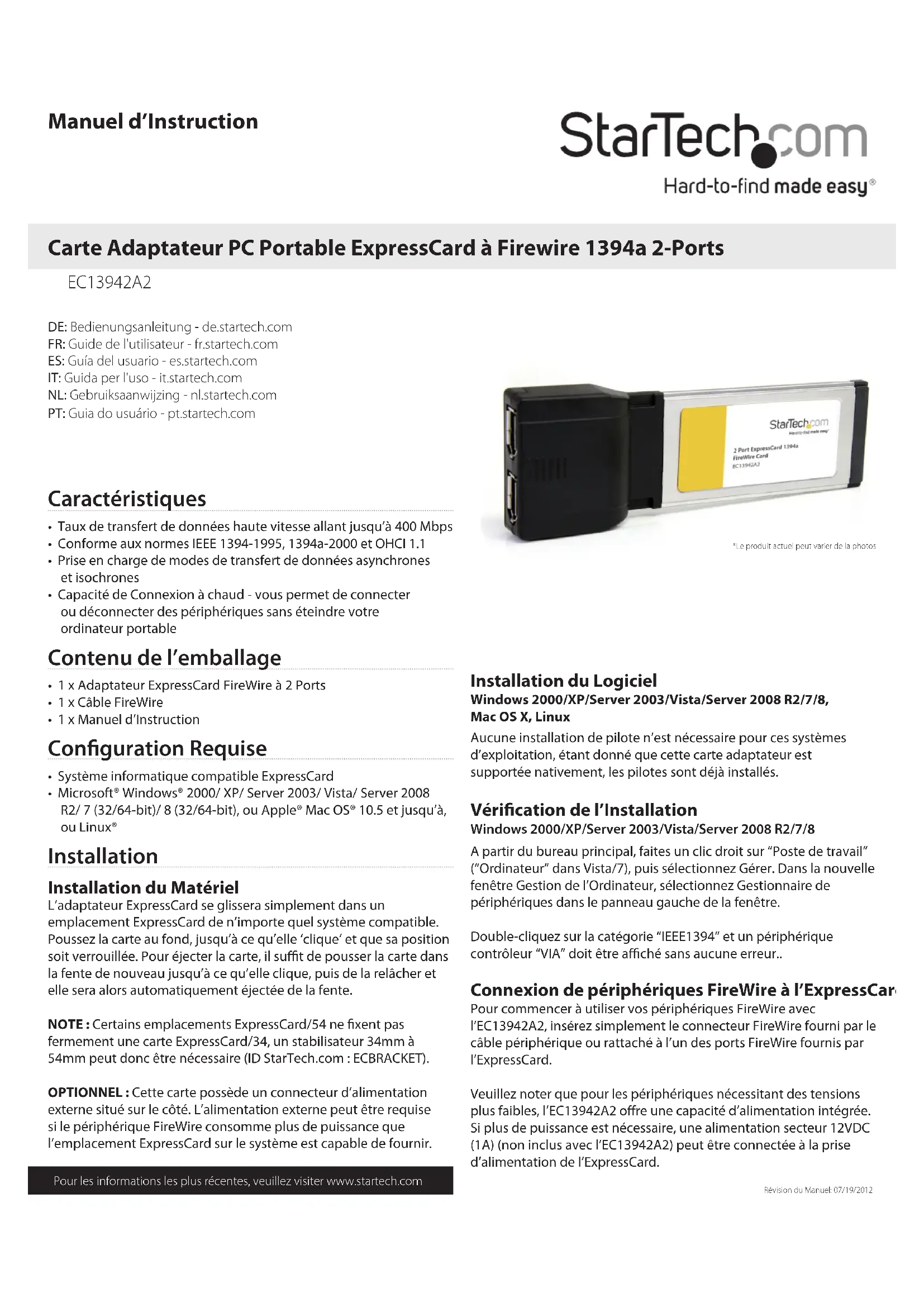

MODE D'EMPLOI EC13942A2 StarTech.com

Carte Adaptateur PC Portable ExpressCard à Firewire 1394a 2-Ports

EC13942A2

DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario -es.startech.com
IT:Guida per l'uso-it.startech.com
NL: Gebruiksaanwijizing - nl.startech.com
PT: Guia do usuario - pt.startech.com

\section*{Caracteristiques}

Taux de transfert de données haute vitesse allant jusqu'à 400 Mbps
Conforme aux normes IEEE 1394-1995, 1394a-2000 et OHCI 1.1
- Prise en charge de modes de transfert de données asynchrones et isochrones
- Capacité de Connexion à chaud - vous permet de connecter ou déconnecter des périhériques sans éteindre votre ordinateur portable

Contenu de l'emballage

• 1 x Adaptateur ExpressCard FireWire à 2 Ports
• 1 x Cable FireWire
• 1 x Manuel d'Instruction

Configuration Requisite

• Systeme informatique compatible ExpressCard
• Microsoft® Windows® 2000/ XP/ Server 2003/ Vista/ Server 2008 R2/ 7 (32/64-bit)/ 8 (32/64-bit), ou Apple® Mac OS® 10.5 et jusqu'à, ou Linux®

Installation

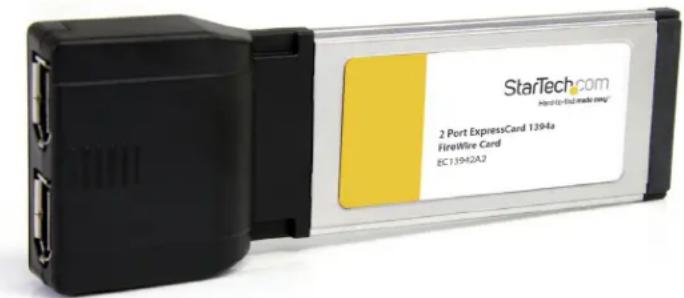

Installation du Matériel

L'adaptateur ExpressCard se glissera simplement dans un emplacement ExpressCard de n'importe quel système compatible. Poussez la carte au fond, jusqu'à ce qu'elle 'clique' et que sa position soit verrouillée. Pour éjecter la carte, il suffit de pousser la carte dans la fente de nouveau jusqu'à ce qu'elle clique, puis de la relâcher et elle sera alors automatiquement éjectée de la fente.

NOTE: Certains emplacements ExpressCard/54 ne fixent pas fermement une carte ExpressCard/34, un stabilisateur 34mm à 54mm peut donc être nécessaire (ID StarTech.com : ECBRACKET).

OPTIONNEL: Cette carte possède un connecteur d'alimentation externe situé sur le côté. L'alimentation externe peut être requise si le périphérique FireWire consomme plus de puissance que l'emplacement ExpressCard sur le système est capable de fournir.

*Le produit actuel peut varier de la photos

Installation du Logiciel

Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7/8, Mac OS X, Linux

Aucune installation de pilote n'est nécessaire pour ces systèmes d'exploitation, étant donné que cette carte adaptateur est supportée natively, les pilotes sont déjà installés.

Verification de l'Installation

Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7/8

A partir du bureau principal, faites un clic droit sur "Poste de travail" ("Ordinateur" dans Vista/7), puis selectionnez Gérer. Dans la nouvelle fenêtre Gestion de l'Ordinateur, selectionnez Gestionnaire de périhériques dans le panneau gauche de la fenêtre.

Double-cliquez sur la catégorie "IEEE1394" et un périphérique contrôleur "VIA" doit être affché sans aucune erreur..

Connexion de périphériques FireWire à l'ExpressCar

Pour commencer à utiliser vos périphériques FireWire avec l'EC13942A2, insérez simplement le connecteur FireWire fourni par le cable périphérique ou rattaché à l'un des ports FireWire fournis par l'ExpressCard.

Veuillez noter que pour les périhériques nécessitant des tensions plus faibles, l'EC13942A2 offre une capacité d'alimentation intégrée. Si plus de puissance est nécessaire, une alimentation secteur 12VDC (1A) (non inclus avec l'EC13942A2) peut être connectée à la prise d'alimentation de l'ExpressCard.

Specifications

Interface Bus ExpressCard 1.0a
Facteur de Forme ExpressCard/34 (34mm)
Chipset ID VIA VT6315
Connecteurs	2 x FireWire de 6 pines1 x Alimentación de energia
Taux Maximum de Transfertde Données	FireWire400: 400Mbps
Adaptateur Secteur(non inclus)	12VDC, 1A, positivo al centro,conectar tipo H
Température deFonctionnement	0°C ~ 50°C (32°F ~ 122°F)
Température de Stockage -20°C ~ 60°C (-4°F ~ 140°F)
Humidité 5% ~ 85% RH
Systèmes d'ExploitationCompatible	Microsoft® Windows® 2000/ XP/Server 2003/ Vista/ Server 2008R2/ 7 (32/64-bit)/ 8 (32/64-bit), ouApple® Mac OS® 10.5 et jusqu'à,ou Linux®

Déclaration de conformité FCC

Cet equipement a ete tested e deo enant que disposif numique de classe B, conormment a la section 15 des regles FCC. Ces limites sont conues pour fouir une protection raisonnable contre les interferences nuisibles dans une installation residentielle. Cet equipement generne, utilise et pe emetre des frquences radio et, s itn est pas installed et utilise conformmet aux instructions, il pue causer des interferees nuisibles aux communications radio. Cependant, il nexiste aucune garatie que des interferees ne se produiront pas dans une installation de type particular. Si cet equipement provoque des interferees nuisibles a la reception de la radio ou de la television, pouvant ete verifie en mettant l'equiplement hors tension, l'utiliseur est encourage a essayer de corrigier I'interfere on par une ou plusieurs des mesures sulvantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit physique different de celui auquel le recepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des Marques, Marques Déposées, et d'Autres Denominations et Symboles Protégés

Ce manuel peut faire reference à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés hierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnait que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominationes protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/ support et accedez à notre gamme complète d'outils en ligne, de documentation et de téléchargesements.

Informations sur la Garantie

Ce produit est couvert par une garantie à vie.

En out, StarTech.com garantit ses produits contrles defauts de matieraux et de fabrication pour les periodes indiquees, suivant la date initiale d'achat. Pendant cette pereode, les produits peuvent ete returnes pour reparation ou remplacement par des produits équivalents, a notre jugement. La garantie couve les pieces et la main d'oeuvre seulement. StarTech.com ne garantit pas ses produits contre tout defaut ou dommage resultant d'une mauvance utilisation, abus, modification ou l'usage normale.
