EC2S55254 - Carte d'extension informatique StarTech.com - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil EC2S55254 StarTech.com au format PDF.
| Type de produit | Carte d'extension informatique ExpressCard |
| Marque | StarTech.com |
| Modèle | EC2S55254 |
| Dimensions | 115,0 x 54,0 x 20,0 mm |
| Poids | 51 g |
| Interface hôte | ExpressCard 1.0a (ExpressCard/54) |
| Connecteurs externes | 2 x DB9 série mâle (via câble épanoui) |
| Protocoles supportés | RS232 |
| Chipset | Moschip MS9922CV-AA |
| Taux de transfert max. | 128 Kbps (série) |
| Taille mémoire tampon FIFO | 256 bits |
| Bits de données | 5, 6, 7, 8, 9 |
| Bits d'arrêt | 1, 1.5, 2 |
| Parité | Aucune, impaire, paire, mark, space |
| Température de fonctionnement | 0 °C ~ 70 °C |
| Température de stockage | -40 °C ~ 150 °C |
| Humidité de fonctionnement | 0 % ~ 60 % HR |
| Systèmes d'exploitation compatibles | Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit), Mac OS 10.4/10.5, Linux kernel 2.6.11+ |
| Alimentation | Alimenté par le bus ExpressCard |
| Contenu de l'emballage | Carte ExpressCard, câble épanoui, CD pilote, manuel d'instruction |
| Garantie | Garantie à vie |
| Certifications | FCC Classe B, Conformité CE |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et non pelucheux. Éviter les liquides. |
| Sécurité | Ne pas exposer à l'humidité ou à des températures extrêmes. Débrancher avant nettoyage. |
FOIRE AUX QUESTIONS - EC2S55254 StarTech.com
Questions des utilisateurs sur EC2S55254 StarTech.com
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Carte d'extension informatique au format PDF gratuitement ! Retrouvez votre notice EC2S55254 - StarTech.com et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EC2S55254 de la marque StarTech.com.
MODE D'EMPLOI EC2S55254 StarTech.com

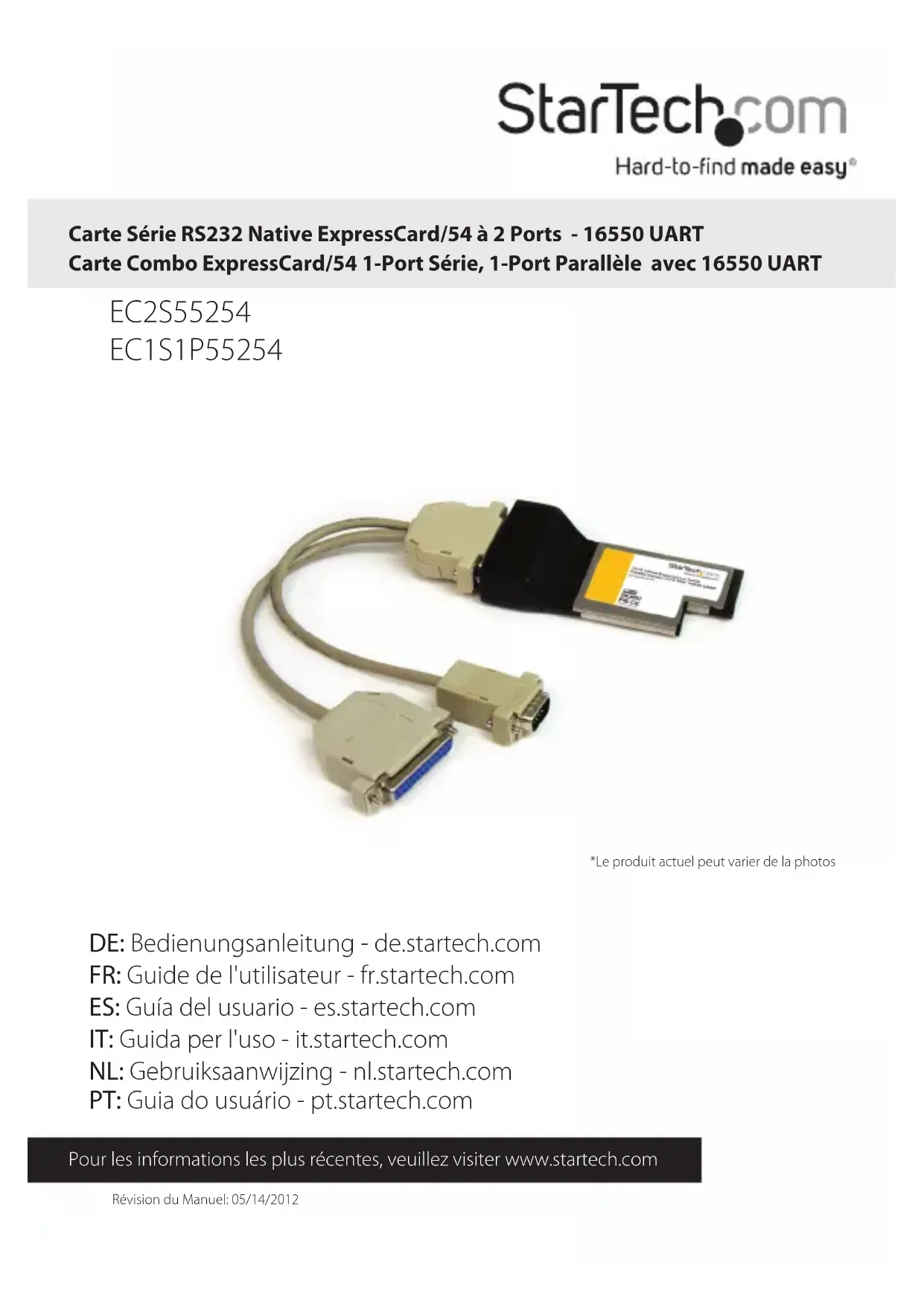

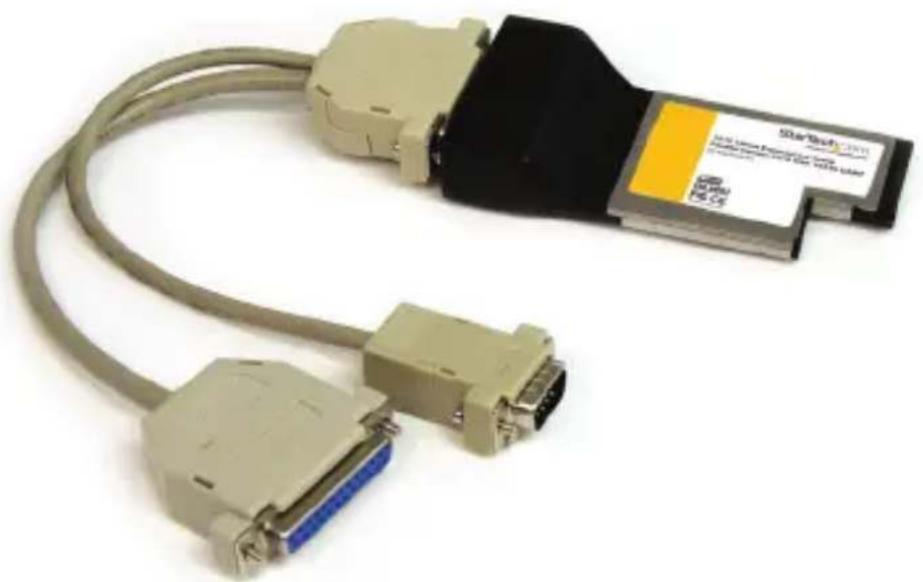

Carte Série RS232 Native ExpressCard/54 à 2 Ports - 16550 UART Carte Combo ExpressCard/54 1-Port Série, 1-Port Parallèle avec 16550 UART
EC2S55254
EC1S1P55254
*Le produit actuel peut varier de la photos
FR: Guide de l'utilisateur - fr.startech.com
Pour les informations les plus récentes, veuillez visiter www.startech.com
Déclaration de conformité FCC
Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:
- Réorienter ou déplacer l'antenne de réception.
- Augmenter la distance entre l'équipement et le récepteur.
- Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
- Consulter votre revendeur ou un technicien radio / TV pour de l'aide.
Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés
Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.
Table des Matières
Introduction ....1
Contenu de l'Emballage .... 1
Configuration Requise....1
Installation 2
Installation du Matériel....2
Installation du Pilote....2
Windows 2000/XP/Server 2003 2
Windows Vista/7 2
Vérification de l'Installation....3
Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7 3
Spécifications ....4
Informations sur la Garantie ....5
Introduction
La Carte Adaptateur Série RS232 ExpressCard 54mm Native à 2-Ports EC2S55254 et la Carte Parallèle Série ExpressCard 54mm EC1S1P55254 1S1P avec 16550 UART vous permettent d'ajouter deux ports série RS232 ou un port série et un port parallèle à votre ordinateur portable en utilisant un emplacement ExpressCard 54mm.
Cet adaptateur ExpressCard RS232 haute performance avec câble épanoui inclus dispose d'un FIFO transmission/réception de 256 bits et supporte des vitesses de transmission allant jusqu'à 128 Kbps, avec des débits de données parallèles allant jusqu'à 1.5Mbps. Un chipset natif fournit des améliorations de fiabilité et de performance, tout comme des charges de CPU et une consommation électrique plus faibles, par rapport aux cartes série plus conventionnelles.
Conçu pour une utilisation avec des ordinateurs portables équipés d'emplacements ExpressCard 54mm, cette carte série offre une liste de fonctionnement étendue, y compris une compatibilité avec les systèmes Windows®, Mac OS X et Linux pour une intégration simple dans pratiquement n'importe quel système.
Contenu.de.l'Emballage
• 1 x Carte Série ExpressCard/54
• 1 x Câble Épanoui
- 1 x CD Pilote
• 1 x Manuel d'Instruction
Configuration.Requise
- Ordinateur compatible ExpressCard avec emplacement ExpressCard/54 disponible
- Microsoft ^ Windows ^ 2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit), ou Apple ^ Mac OS ^ 10.4/10.5 ou Linux ^ kernel 2.6.11 ou supérieur
Installation
Installation.du.Matériel
Branchez le câble épanoui inclus sur la carte avant d'installer la carte. Cela permettra d'éviter une déconnexion accidentelle de la carte en essayant de connecter le câble épanoui après que la carte ait été installée.
NOTE : Le connecteur sur la carte EC1S1P55254 fonctionnera comme un port parallèle DB25 standard sans le câble épanoui. Branchez le câble épanoui si le port série est également requis.
L'adaptateur ExpressCard glissera simplement dans l'emplacement ExpressCard sur n'importe quel système compatible. Poussez la carte à fond, jusqu'à ce qu'elle «clics» et se verrouille en place. Pour éjecter la carte, il suffit de pousser la carte dans la fente jusqu'à ce qu'elle s'enclenche de nouveau, puis de relâcher, elle sera alors automatiquement éjectée de l'emplacement.
Il n'est pas nécessaire d'éteindre l'ordinateur pour insérer/retirer les adaptateurs ExpressCard étant donné qu'ils sont enfichables à chaud.
Installation.du.Pilote
Windows.2000/XP/Server.2003
- Lorsque l'assistant Nouveau matériel détecté s'affiche sur l'écran, insérez le CD dans votre lecteur CD/DVD. Si vous êtes invité à vous connecter à Windows Update, veuillez sélectionner l'option "Non, pas cette fois" et cliquez sur Suivant.
- Sélectionnez l'option "Installer les pilotes automatiquement (recommandé)" puis cliquez sur le bouton Suivant.
- Windows devrait maintenant commencer à chercher les pilotes. Une fois que ce sera terminé, cliquez sur le bouton Terminer.
Windows.Vista/7
-
Lorsque la fenêtre Nouveau matériel détecté s'affiche sur l'écran, cliquez sur "Localiser et installer le logiciel pilote (recommandé)". Si vous êtes invité à rechercher en ligne, sélectionnez "Ne pas rechercher en ligne".
-
Lorsque vous êtes invité à insérer le disque, insérez le CD de pilotes livré avec la carte dans votre lecteur CD/DVD et Windows va automatiquement procéder à la fouille du CD.
-
Si une fenêtre de dialogue Sécurité Windows apparaît, cliquez sur "Installer ce pilote quand même" pour continuer.
-
Une fois le pilote installé, cliquez sur le bouton Fermer.
Vérification.de.l'Installation
Windows.2000/XP/Server.2003/Vista/Server.2008.R2/7

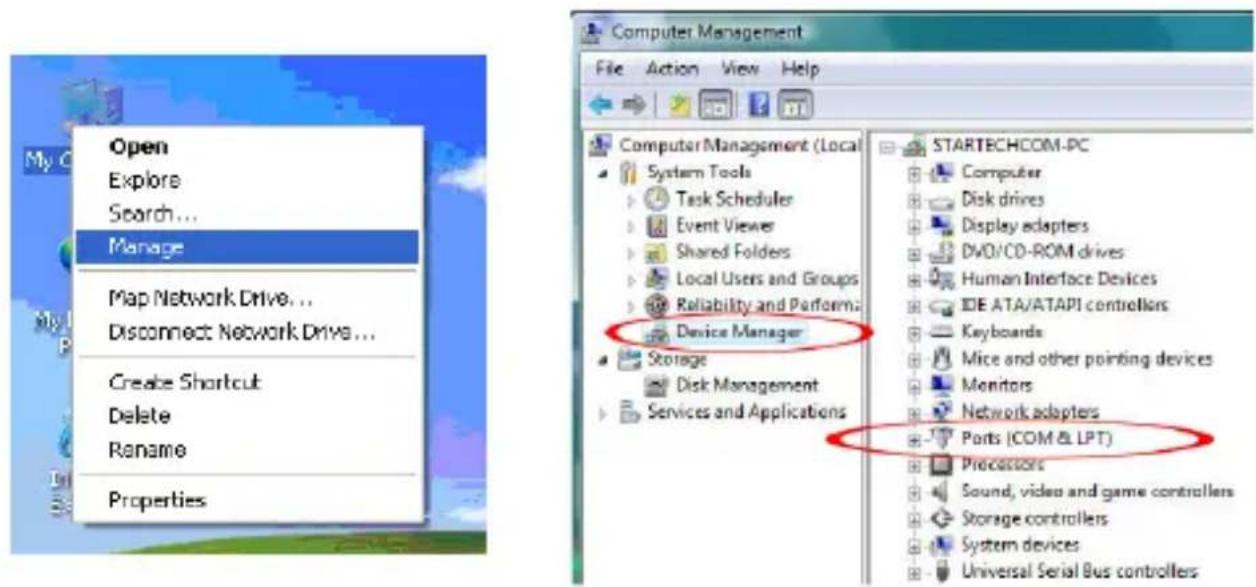

A partir du bureau principal, faites clic-droit sur "Poste de travail" ("Ordinateur" dans Vista/7), puis sélectionnez Gérer. Dans la fenêtre Gestion de l'ordinateur, sélectionnez Gestionnaire de périphériques dans le panneau gauche de la fenêtre.
Double-cliquez sur "Ports (COM et LPT)". Les ports COM et/ou LPT supplémentaires devraient être listés.
Spécifications
| EC2S55254 EC1S1P55254 | ||
| Protocoles Supportés RS232 RS232, SPP, ECP, EPP | ||
| Interface Hôte ExpressCard 1.0a | ||
| Facteur de Forme ExpressCard/54 (54mm) | ||
| ID Chipset Moschip MS9922CV-AA | ||
| Connecteurs Externes | 2 x DB9 Série mâle (via câble épanoui) | 1 x DB9 Série mâle (via câble épanoui) |
| 1 x DB25 Parallèle femelle (via câble épanoui) | ||
| LED N/A | ||
| Taux de Transfert de Données Maximum | 128 Kbps | Série : 128 KbpsParallèle : 1.5 Mbps |
| Bits de Données 5, 6, 7, 8, 9 | ||
| Bits d'Arrêt 1, 1.5, 2 | ||
| Parité None, Odd, Even, Mark, Space | ||
| Taille Mémoire Tampon FIFO 256 Bits | ||
| Température de Fonctionnement | 0°C ~ 70°C | |
| Température de Stockage -40°C ~ 150°C | ||
| Humidité | 0% ~ 60% HR | |
| Dimensions | 115.0mm x 54.0mm x 20.0mm | |
| Poids 51g | 52g | |
| Systèmes d'Exploitation Compatibles | Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7, Mac OS 10.4/10.5, Linux kernel 2.6.11 ou supérieur | |
Support Technique
La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.
Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads
Informations sur la Garantie
Ce produit est couvert par une garantie à vie.
En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
Limitation de Responsabilité
En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
