EC2S952 - Carte d'extension informatique StarTech.com - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil EC2S952 StarTech.com au format PDF.
| Type de produit | Carte d'extension série ExpressCard |
| Modèle | EC2S952 |
| Marque | StarTech.com |
| Interface hôte | ExpressCard 1.0 (34 mm et 54 mm) |
| Connecteurs | 2 x DB9 mâle (via câble épanoui fourni) |
| Chipset | Oxford OXPCle952 |
| UART | 16C950 hautes performances |
| Débit en bauds maximal | 115,2 Kbps |
| Mémoire tampon FIFO | 128 octets |
| Température de fonctionnement | -40 °C à 85 °C |
| Systèmes d'exploitation supportés | Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64 bits) et Linux |
| Alimentation | Alimenté par le slot ExpressCard (3,3 V) |
| Consommation électrique | Environ 0,5 W |
| Dimensions (L x l x H) | 75 x 34 x 5 mm (carte seule) |
| Poids | Environ 20 g (carte seule) |
| Contenu de l'emballage | Carte adaptateur, adaptateur d'écartement 34 à 54 mm, câble épanoui DB9, CD pilote, manuel |
| Garantie | Garantie à vie |
| Normes | Conforme FCC Classe B |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de produits chimiques. |
| Sécurité | Ne pas exposer à l'humidité, aux chocs ou à des températures extrêmes. Débrancher avant tout entretien. |
| Réparabilité | Pièces détachées non disponibles. En cas de panne, contacter le support technique StarTech.com pour un remplacement sous garantie. |
FOIRE AUX QUESTIONS - EC2S952 StarTech.com
Questions des utilisateurs sur EC2S952 StarTech.com
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Carte d'extension informatique au format PDF gratuitement ! Retrouvez votre notice EC2S952 - StarTech.com et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EC2S952 de la marque StarTech.com.
MODE D'EMPLOI EC2S952 StarTech.com

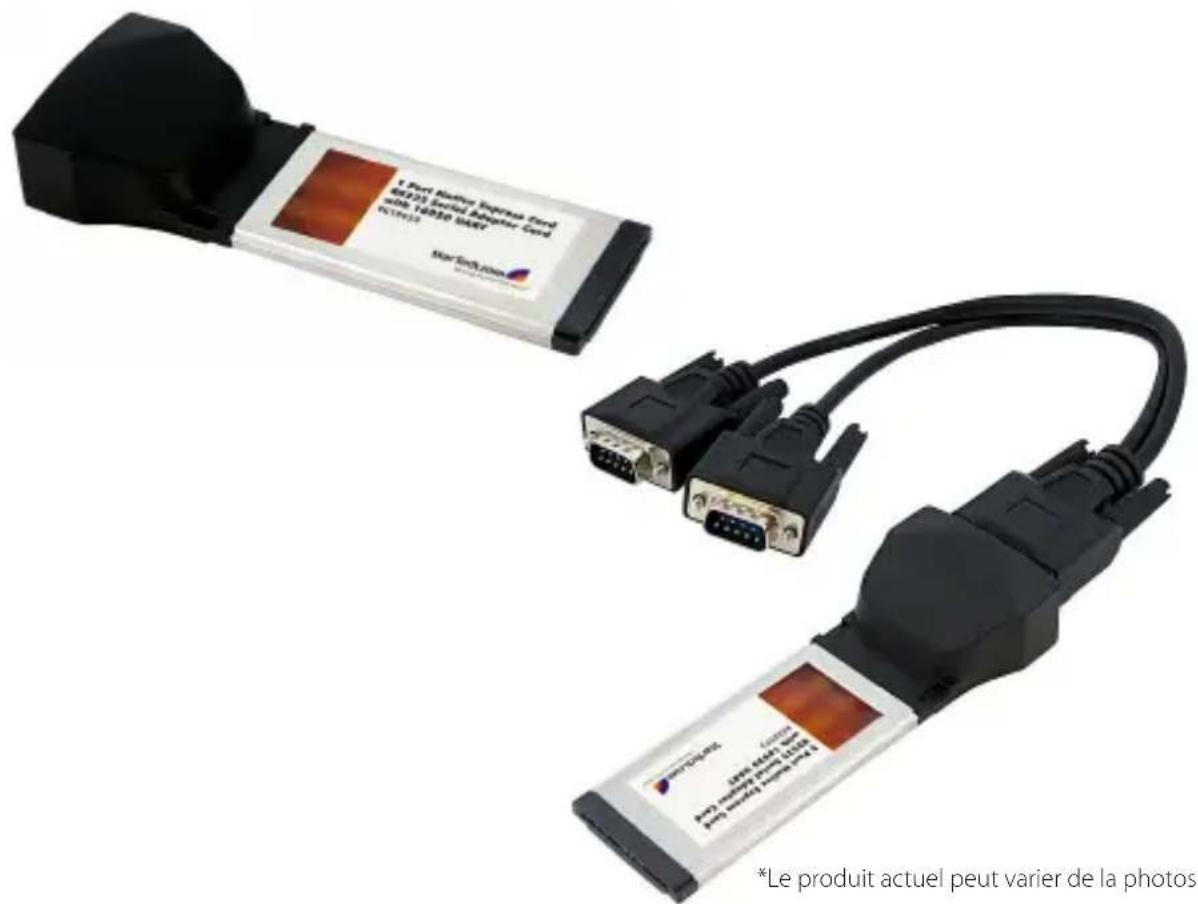

Carte Adaptateur Série ExpressCard à RS232 Native 1 ou 2 Ports avec 16950 UART
EC1S952
EC2S952
Pour les informations les plus récentes, veuillez visiter www.startech.com
Déclaration de conformité FCC
Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:
- Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur. - Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
- Consulter votre revendeur ou un technicien radio / TV pour de l'aide.
Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés
Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.
Table des Matières
Introduction ....1
Contenu de l'Emballage .... 1
Configuration Requise....1
Installation 2
Installation du Matériel....2
Installation du Logiciel....3
Windows 2000/XP/Server 2003/Vista....3
Vérification de l'Installation....3
Spécifications 4
Informations sur la Garantie ....5
Introduction
La carte adaptateur série RS232 ExpressCard 1 ou 2 port natif EC1S952/ EC2S952 avec 16950 UART permet d'ajouter un port série RS 232 à votre ordinateur portable ou votre ordinateur de bureau compatible ExpressCard. La conception de l'architecture à puce unique de la carte série ExpressCard (par opposition à la conception « puce de pont ») permet des communications PCI Express natives et donc de meilleures performances et une fiabilité accrue, grâce à la réduction de la charge de l'unité centrale de jusqu'à 48% et une baisse de la consommation électrique. Un support stabilisateur inclut permet à la carte EC1S952/ EC2S952 de s'ajuster parfaitement dans des logements ExpressCard de 34 et 54 mm. Offrant des communications optimales grâce aux périphériques série RS232, cette carte série ExpressCard prend en charge des débits en bauds d'au plus 115,2 Kbps et est dotée d'une mémoire tampon FIFO 128 octets et d'une 16C950 UART hautes performances.
Contenu de l'Emballage
• 1 x Carte Adaptateur Série ExpressCard
• 1 x Adaptateur d'écartement d'Emplacement 34 à 54mm
• 1 x Câble épanoui Dual DB9 (EC2S952 uniquement)
- 1 x CD Pilote
• 1 x Manuel d'Instruction
Configuration Requise
• Un emplacement ExpressCard disponible
- Microsoft® Windows® 2000/ XP/ Server 2003/ Vista/ Server 2008 R2/7 (32/64-bit), ou Linux®
Installation
Installation du Matériel

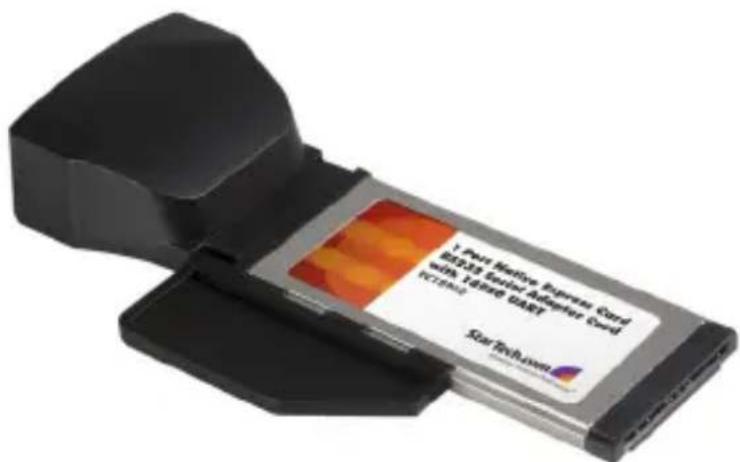

Pour les ordinateurs portables avec emplacements ExpressCard/54, l'adaptateur d'écartement d'emplacement 34 à 54mm optionnel peut être utilisé. Il suffit de clipser l'adaptateur d'écartement d'emplacement sur le côté de la carte adaptateur série tel qu'indiqué ci-dessous.
Les cartes adaptateur EC1S952/EC2S952 glisseront simplement dans l'emplacement ExpressCard de l'ordinateur portable. Poussez la carte à fond, jusqu'à entendre un «clic» et que la carte soit fixée. Pour éjecter la carte, il suffit de pousser la carte dans la fente jusqu'à ce qu'elle émette de nouveau un «clic», puis de la relâcher, elle sera alors éjectée de la fente.

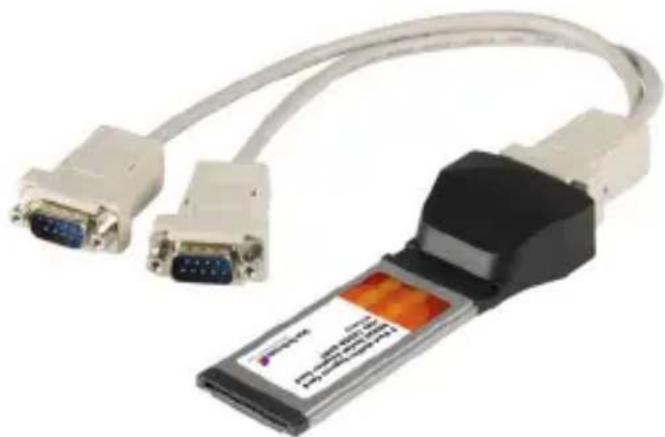

Si vous utilisez la carte Adaptateur Série EC2S952, assurez-vous de connecter le câble épanoui DB9 à la carte, avant de l'insérer dans l'emplacement ExpressCard.
Installation du Logiciel
Windows 2000/ XP/ Server 2003/ Vista/ Server 2008 R2/ 7
- Après avoir inséré la carte adaptateur série, vous serez invité par l'Assistant de Nouveau matériel détecté. Insérez dans l'ordinateur le CD Pilote inclus, puis cliquez sur le bouton "Suivant" pour commencer.
- Si vous y êtes invité, sélectionnez l'option "Recommandé" et cliquez sur le bouton "Suivant".
- Windows va fouiller automatiquement le CD pour les pilotes appropriés et les installer.
- Suivez ces étapes pour tous les dispositifs supplémentaires qui apparaissent.
- Une fois terminé, retirez le CD Pilote et redémarrez l'ordinateur.
Vérification de l'Installation

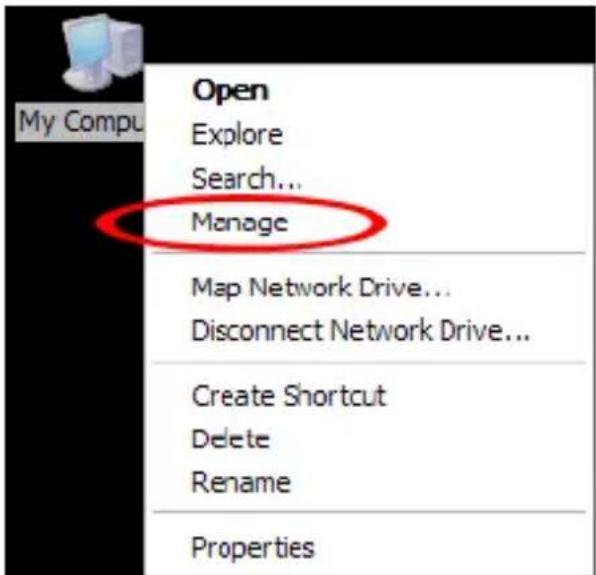

A partir du bureau principal, faites un clic-droit sur "Poste de travail" ("Ordinateur" sous Vista), puis sélectionnez Gérer. Dans la fenêtre Gestion de l'ordinateur, sélectionnez Gestionnaire de périphériques dans le panneau gauche de la fenêtre.
Double-cliquez sur l'option "Ports (COM & LPT)". Le nombre approprié de ports COM supplémentaires devrait être visible. Le(s) port(s) sont prêts à se connecter à de nouveaux dispositifs.
Spécifications
EC1S952 EC2S952
Interface Hôte ExpressCard 1.0
Facteur de Forme ExpressCard/34 (34mm) et /54 (54mm)
Chipset Oxford OXPCle952
Connecteurs 1 x DB9 mâle
2 x DB9 mâle
(via câble épanoui)
UART 16C950
Débit en Baud Maximum 115.2 Kbps
FIFO 128 Bytes
Température de
Fonctionnement
-40^ C 85^ C (-40°F \~ 185°F)
Systèmes d'Exploitation
Supportés
Windows 2000/ XP/ Server 2003/ Vista/ Server 2008 R2/
7 (32/64-bit)
Support Technique
La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.
Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads
Informations sur la Garantie
Ce produit est couvert par une garantie à vie.
En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
Limitation de Responsabilité
En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
