| Type de produit | Carte combo série/parallèle Mini PCI Express |
| Marque | StarTech.com |
| Modèle | MPEX2S1P552 |
| Interface hôte | PCI Express révision 1.1 |
| Facteur de forme | Mini Card pleine taille |
| Chipset | MosChip MCS9901CV-CC |
| Nombre de ports série | 2 (RS232, DB9 mâle) |
| Nombre de ports parallèle | 1 (IEEE 1284, DB25 femelle) |
| Standards parallèle supportés | EPP, ECP, SPP, Byte, Nibble |
| Taux de transfert max série | 921,6 Kbps |
| Taux de transfert max parallèle | 1,5 Mbps |
| Bits de données | 5, 6, 7, 8 |
| Parité | Aucun, Pair, Impair, Space, Mark |
| Bits d'arrêt | 1, 1.5, 2 |
| Taille mémoire tampon | 256 octets FIFO |
| Dimensions (L x l x H) | 50,0 x 30,0 x 10,0 mm |
| Poids | 150 g |
| Température de fonctionnement | 0 °C à 55 °C |
| Température de stockage | -20 °C à 85 °C |
| Humidité | 5 % à 95 % HR |
| Systèmes d'exploitation compatibles | Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit), Linux kernel 2.6.x |
| Contenu de l'emballage | Carte, 2 câbles nappe DB9 vers IDC, 1 câble nappe DB25 vers IDC, CD pilotes, manuel |
| Entretien et nettoyage | Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de liquides ou nettoyants abrasifs. |
| Précautions de sécurité | Décharger l'électricité statique avant manipulation. Porter un bracelet antistatique si possible. Tenir la carte par les bords. |
| Garantie | Garantie à vie contre les défauts de matériaux et de fabrication. |
| Réparabilité | Pièces non disponibles séparément. Contacter le support StarTech.com pour réparation ou remplacement sous garantie. |
FOIRE AUX QUESTIONS - MPEX2S1P552 StarTech.com
Questions des utilisateurs sur MPEX2S1P552 StarTech.com
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Carte électronique au format PDF gratuitement ! Retrouvez votre notice MPEX2S1P552 - StarTech.com et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MPEX2S1P552 de la marque StarTech.com.
MODE D'EMPLOI MPEX2S1P552 StarTech.com
Carte Série Mini PCI Express RS232 4 Ports Carte Combo Série/Parallèle Mini PCI Express 2S 1P
MPEX4S552 MPEX2S1P552

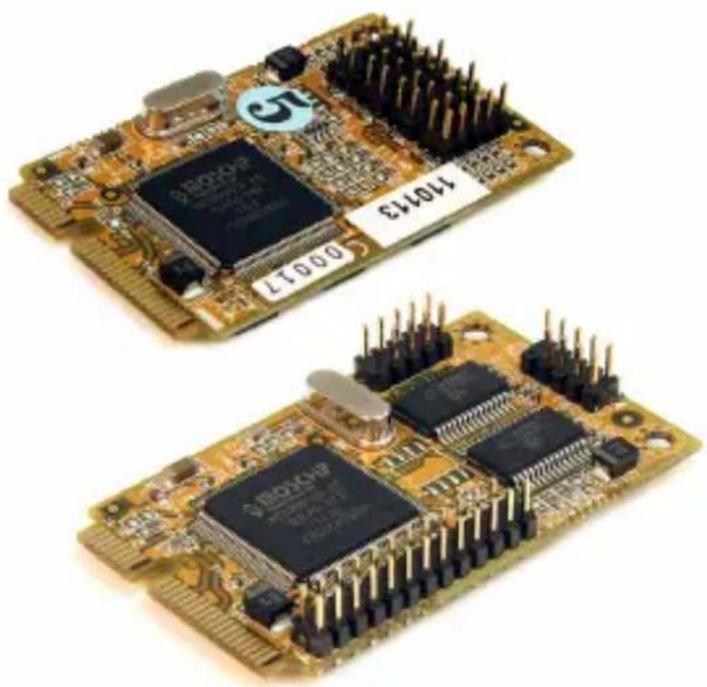

*Le produit actuel peut varier de la photos
FR: Guide de l'utilisateur - fr.startech.com
Pour les informations les plus récentes, veuillez visiter www.startech.com
Déclaration de conformité FCC
Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:
- Réorienter ou déplacer l'antenne de réception.
- Augmenter la distance entre l'équipement et le récepteur.
- Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
- Consulter votre revendeur ou un technicien radio / TV pour de l'aide.
Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés
Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.
Table des Matières
Introduction ....1
Contenu de l'Emballage .... 1
Configuration Requise....1
Installation 2
Installation du Matériel....2
Installation du Pilote....3
Vérification de l'Installation....4
Brochage....5
Spécifications ......6
Informations sur la Garantie ....7
Introduction
La Carte Série Mini PCI Express RS232 4 ports MPEX4S952 avec UART 16550 et la Carte Combo Série Parallèle Mini PCI Express MPEX2S1P552 2S1P transforment un emplacement mini-PCIe soit en quatre ports série RS232 (DB9) soit en deux ports série RS232 (DB9) et en un port parallèle IEEE 1284 - solution permettant une réduction des coûts pour l'ajout de périphériques série/parallèle plus anciens pour systèmes embarqués qui ne sont normalement pas compatibles.
Une conception de puce unique PCI Express native vous permet de profiter de la pleine capacité bus PCI Express, fournissant une amélioration de la vitesse et de la fiabilité tout en réduisant la charge appliquée au CPU par autant que 48% sur les cartes série "bridge chip" traditionnelles.
Contenu de l'Emballage
• 1 x Carte Mini PCI Express
- 4 x Câble en Nappe DB9 vers IDC (MPEX4S552 seulement)
- 2 x Câble en Nappe DB9 vers IDC (MPEX2S1P552 seulement)
- 1 x Câble en Nappe DB25 vers IDC (MPEX2S1P552 seulement)
- 1 x CD Pilote
• 1 x Manuel d'Instruction
Configuration Requise
- Ordinateur compatible PCI Express avec emplacement Mini PCI Express disponible (Mini C
- Microsoft® Windows® 2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit), ou Linux® kernel 2.6.x
Installation
ATTENTION ! Le matériel informatique peut être gravement endommagé par l'électricité statique. Assurez-vous que vous êtes correctement relié à la terre avant d'ouvrir votre boîtier d'ordinateur. StarTech.com vous recommande de porter un bracelet antistatique lors de l'installation de toute composante informatique. Si un bracelet antistatique est indisponible, déchargez-vous de toute l'accumulation d'électricité statique en touchant une grande surface métallique reliée à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes. Faites également attention à saisir la carte par ses bords et non pas par les connecteurs dorés.
Installation du Matériel

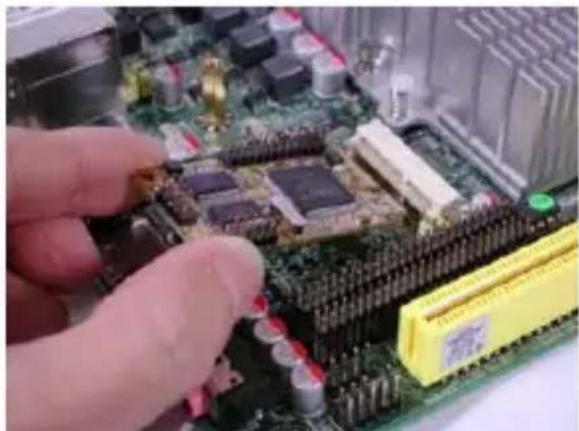

- Alignez et insérez la carte adaptateur Mini PCI Express dans l'emplacement Mini PCI Express de la carte mère. Comblez l'écart au niveau du connecteur de la carte, avec l'encoche dans la fente.
*des photos d'installation pour la référence seulement

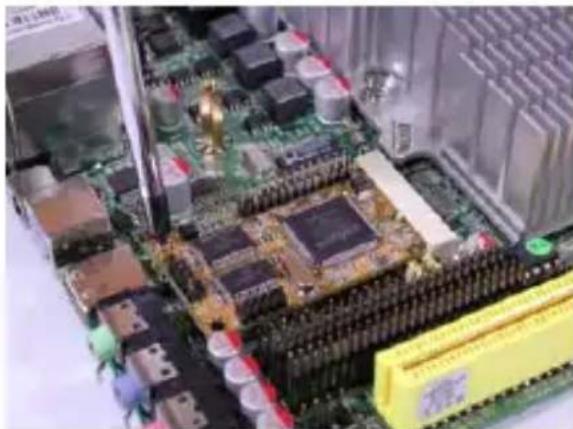

- Fixez le bord supérieur de la Mini Card à la carte mère.
NOTE : Les différents systèmes peuvent avoir des méthodes différentes pour l'installation des mini-cartes, donc veuillez vous référer à la documentation de votre système/carte pour obtenir des instructions d'installation complètes pour votre application en particulier.
- Fixez les câbles en nappe aux connecteurs IDC de la Mini Card. Faites correspondre la Broche 1 (Pin1) de la Mini Card (indiqué par une flèche) avec la Broche 1 (Pin1) du câble en nappe (câble rouge).
- Montez les connecteurs Sub-D aux emplacements désirés tels que sur le châssis de l'ordinateur ou le panneau externe, etc.
Installation du Pilote
Windows 2000/XP/Server 2003
-

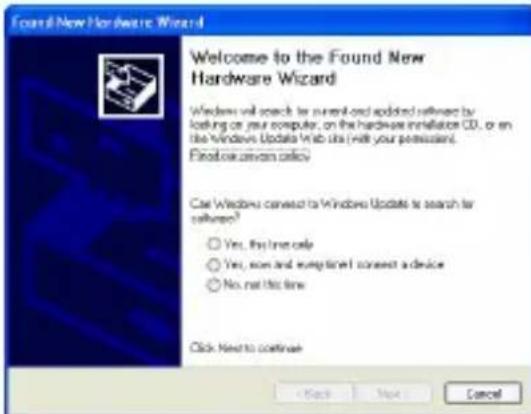

Lorsque l'assistant Nouveau matériel détecté apparaît sur l'écran, insérez le CD dans votre lecteur CD/DVD. Si vous êtes invité à vous connecter à Windows Update, veuillez sélectionner l'option "Non, pas cette fois" et cliquez sur Suivant.
-
Sélectionnez l'option "Installer les pilotes automatiquement (recommandé)" puis cliquez sur le bouton Suivant.
-
Windows devrait maintenant commencer à chercher les pilotes et à les installer automatiquement. Une fois cette opération terminée, cliquez sur le bouton Terminer.
NOTE : Si l'installation automatique échoue, vous devrez peut-être indiquer à l'assistant d'installation l'emplacement du pilote sur le CD, de façon manuelle : "IO \ MOSCHIP \ MCS99xx"
Windows Vista/7
- Lorsque la fenêtre Nouveau matériel détecté apparaît sur l'écran, cliquez sur "Localiser et installer le logiciel pilote (recommandé)". Si vous êtes invité à rechercher en ligne, sélectionnez l'option "Ne pas rechercher en ligne".
- Lorsque vous êtes invité à insérer le disque, insérez le CD de pilotes livré avec la carte dans votre lecteur CD/DVD et Windows va automatiquement procéder à la fouille du CD.
- Si une fenêtre de dialogue Sécurité Windows apparaît, cliquez sur "Installer ce pilote quand même" pour passer.
- Une fois le pilote installé, cliquez sur le bouton Fermer.
Vérification de l'Installation
Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7

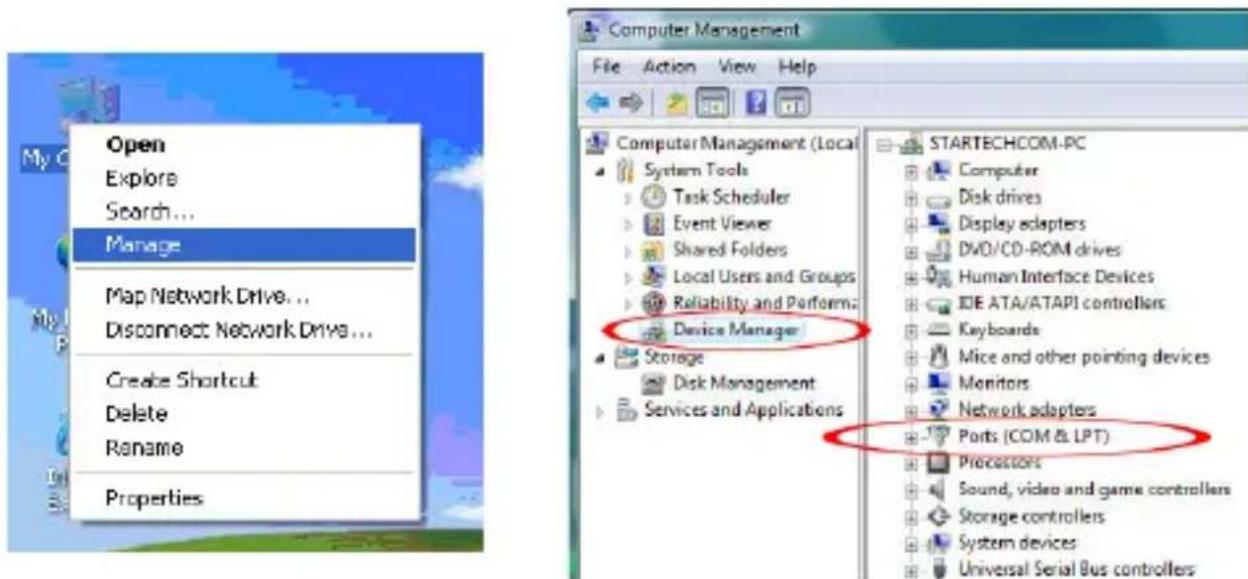

A partir du bureau principal, faites un clic-droit sur "Poste de travail" ("Computer" dans Vista/7), puis sélectionnez Gérer. Dans la fenêtre Gestion de l'ordinateur, sélectionnez Gestionnaire de périphériques dans le panneau gauche de la fenêtre.
Double-cliquez sur l'option "Ports (COM et LPT)". Les Ports COM supplémentaires devraient être répertoriés.

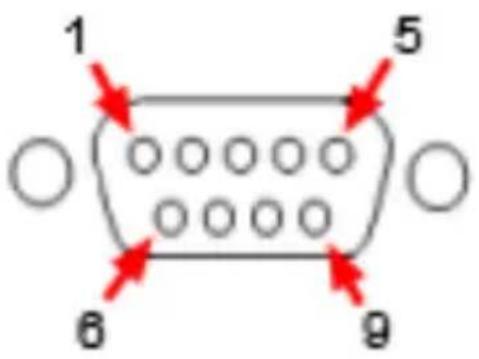

Brochage
| BrocheSignal | |
| 1DCD | |
| 2RxD | |
| 3TxD | |
| 4DTR | |
| 5GND | |
| 6DSR | |
| 7RTS | |
| 8CTS | |
| 9 | RI |
| 1STB-14AFD- | |||
| 2PD015ERR- | |||
| 3PD116INIT- | |||
| 4PD217SLIN- | |||
| 5PD318GND | |||
| 6PD419GND | |||
| 7PD520GND | |||
| 8PD621GND | |||
| 9PD722GND | |||
| 10ACK- | 23GND | ||
| 11BUSY | 24GND | ||
| 12 | PE | 25GND | |
| 13SLCT | |||
| MPEX4S552 MPEX2S1P552 | ||
| Nombre de Ports Série : 4 | Série : 2Parallèle : 1 | |
| Interface Hôte PCI Express révision 1.1 | ||
| Facteur de Forme Mini Card Pleine Taille | ||
| Chipset ID MosChip MCS9904CV-AA | MosChipMCS9901CV-CC | |
| Connecteurs Externes 4 x DB9 mâle | 2 x DB9 mâle1 x DB25 femelle | |
| Standards Supportés RS232 | RS232, EPP, ECP, SPP,Byte, Nibble | |
| Taux de Transfert de Données Maximum | Série : 921.6 Kbps | Série : 921.6 KbpsParallèle : 1.5 Mbps |
| Bits de Données 5, 6, 7, 8 | ||
| Parité Aucun, Pair, Impair, Space, Mark | ||
| Bits d'Arrêt 1, 1.5, 2 | ||
| Taille Mémoire Tampon 256 byte FIFO | ||
| Température de Fonctionnement | 0°C ~ 55°C | |
| Température de Stockage -20°C ~ 85°C | ||
| Humidité 5% ~ 95% HR | ||
| Dimensions (LxPxH) | 50.95mm x 30.0mm x 10.0mm | 50.0mm x 30.0mm x10.0mm |
| Poids | 150g | |
| Systèmes d'Exploitation Compatibles | Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit), Linux kernel 2.6.x | |
Support Technique
La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.
Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads
Informations sur la Garantie
Ce produit est couvert par une garantie à vie.
En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
