PEX4S232485 - Carte électronique StarTech.com - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PEX4S232485 StarTech.com au format PDF.
| Type de produit | Carte contrôleur PCI Express série combinée |
| Marque | StarTech.com |
| Modèle | PEX4S232485 |
| Interface hôte | PCI Express |
| Nombre de ports | 4 ports série (2 RS232 + 2 RS422/485) |
| Connecteurs externes | 4 x DB9 (D-Sub 9 broches) via câble d'extension |
| Protocoles pris en charge | RS-232, RS-422, RS-485 (2 ou 4 fils) |
| Débit en bauds maximal | 460.8 Kbps |
| FIFO | 256 octets |
| Bits de données | 5, 6, 7, 8 |
| Parité | Paire, Impaire, Mark, Space, Aucune |
| Bits d'arrêt | 1, 1.5, 2 |
| Contrôle de flux | Aucun, Xon/Xoff, RTS/CTS |
| Dimensions | 134 x 14 x 69 mm (carte seule) |
| Poids | 67.4 g |
| Température de fonctionnement | 0 °C à 100 °C |
| Température de stockage | 0 °C à 150 °C |
| Humidité de fonctionnement | 20 à 80 % HR |
| Systèmes d'exploitation compatibles | Windows 8, 7, Vista, XP, 2000, Server 2008 R2, 2003 ; Linux Kernel 2.6.x |
| Contenu de l'emballage | Carte, câble d'extension 4 ports DB9, support low profile, CD de pilotes, manuel |
| Garantie | Garantie à vie StarTech.com |
| Certifications | FCC Classe B |
| Compatibilité boîtier | Pleine hauteur et low profile (support inclus) |
FOIRE AUX QUESTIONS - PEX4S232485 StarTech.com
Questions des utilisateurs sur PEX4S232485 StarTech.com
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Carte électronique au format PDF gratuitement ! Retrouvez votre notice PEX4S232485 - StarTech.com et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PEX4S232485 de la marque StarTech.com.
MODE D'EMPLOI PEX4S232485 StarTech.com

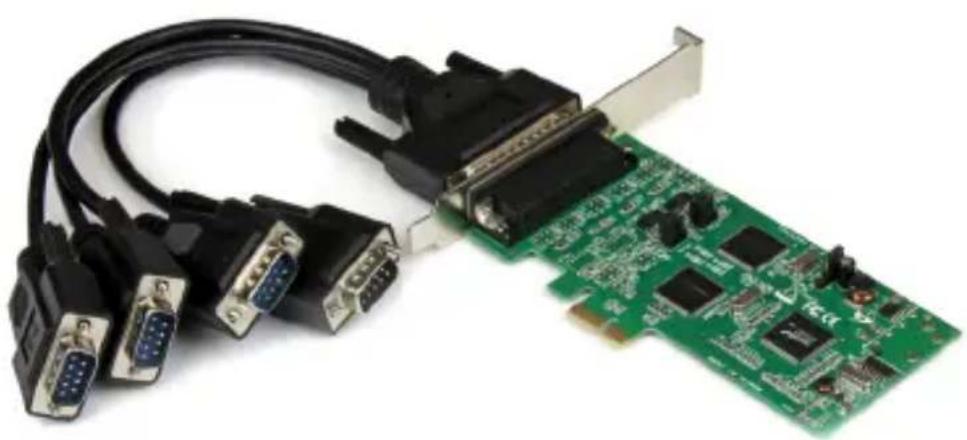

Carte Contrôleur PCI Express combiné (Combo) à 8 Ports Série (4 ports RS232 et 4 ports RS422 / 485)
PEX4S232485 / PEX8S232485
*Le produit actuel peut varier de la photos
FR: Guide de l'utilisateur - fr.startech.com
Pour les informations les plus récentes, veuillez visiter www.startech.com
Déclaration de conformité FCC
Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:
- Réorienter ou déplacer l'antenne de réception.
- Augmenter la distance entre l'équipement et le récepteur.
- Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
- Consulter votre revendeur ou un technicien radio / TV pour de l'aide.
Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés
Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.
Table des Matières
Introduction....1
Contenu de l'Emballage .... 1
Configuration Requise....1
Présentation du produit......2
PEX4S232485 2
PEX8S232485 3
Brochage 4
Installation 5
Installation du Matériel....5
Installation du Logiciel 5
Windows XP 7
Vérification de l'installation....9
Spécifications....10
Informations sur la Garantie ....11
Introduction
La PEXxS232485, carte PCI Express RS232/422/485 série, ajoute 4 / 8 ports série DB9 à votre PC, grâce à un seul emplacement (Slot) PCI Express.
PEX4S232485 : 2 x RS232 2 x RS422 / RS485
PEX8S232485 : 4 x RS232 4 x RS422 / RS485
Cette carte PCI Express série est une solution carte unique, qui est compatible avec presque n'importe quel protocole de communication série. Il prend en charge les modes de fonctionnements RS-232, RS-422, RS-485 à 2 câbles ou RS-485 à 4 câbles.
Une solution flexible permettant d'ajouter des ports série aux systèmes de facteur de forme à pleine grandeur, ou petit. La carte série comprend, à la fois, les deux supports "Low profile" et "full profile", ce qui permet d'éviter les connexions encombrées des câble épanoui (inclues avec le produit).
Soutenu par une garantie à vie StarTech.com et support technique gratuit à vie.
Contenu de l'Emballage
PEX4S232485
- 1 x Carte série PCI Express combiné (Combo).
- 1 x Câble d'extension avec 4 ports DB9.
- 1 x Support (Bracket) Low Profile.
- 1 CD de pilotes.
- 1 Mode d'emploi.
PEX8S232485
- 1 x Carte série PCI Express combiné (Combo).
- 1 x Câble d'extension avec 8 ports DB9.
- 1 x Support (Bracket) Low Profile.
- 1 CD de pilotes.
- 1 Mode d'emploi.
Configuration Requise
- Système informatique PCI Express compatible, avec un slot d'extension disponible.
- Microsoft® Windows® 8 (32/64bit), 7 (32/64), Vista(32/64), XP(32/64), 2000, Windows® Server 2008 R2, 2003(32/64) ou Linux Kernel 2.6.x.

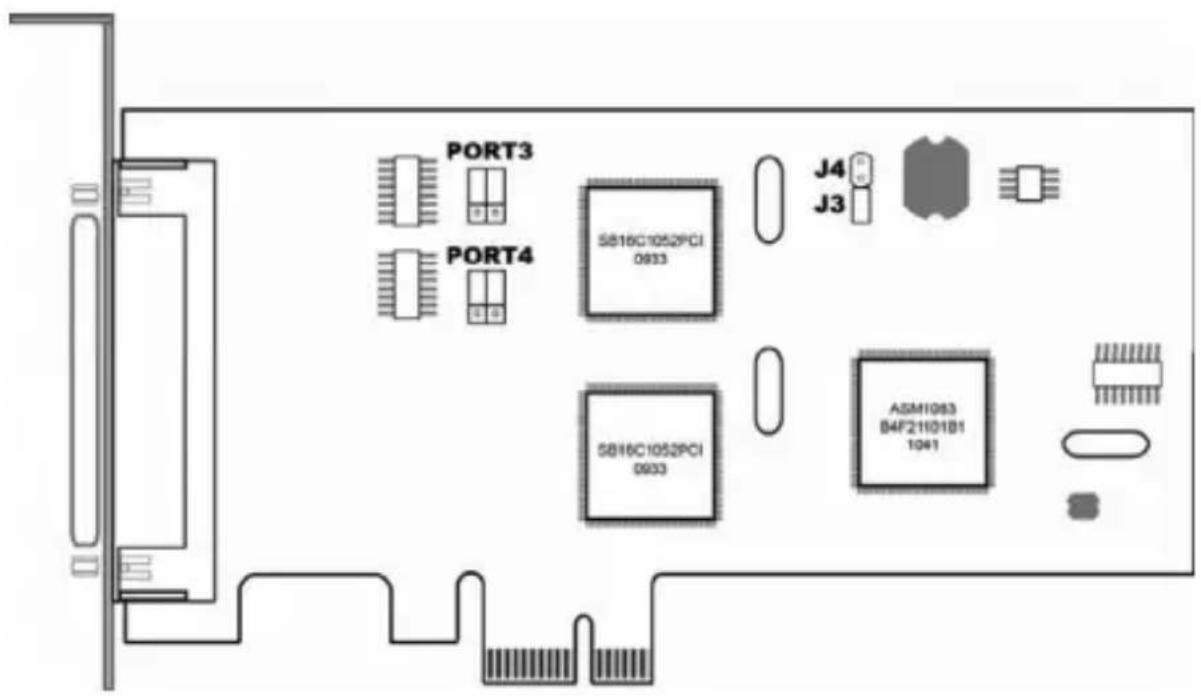

Présentation du produit PEX4S232485
Ports 3, 4
J4
J3
Mode 485 (Avec 4 Connexion)
Ports 3, 4
J4
J3
Mode 485 (Avec 2 Connexion)
Ports 3, 4
J4
J3

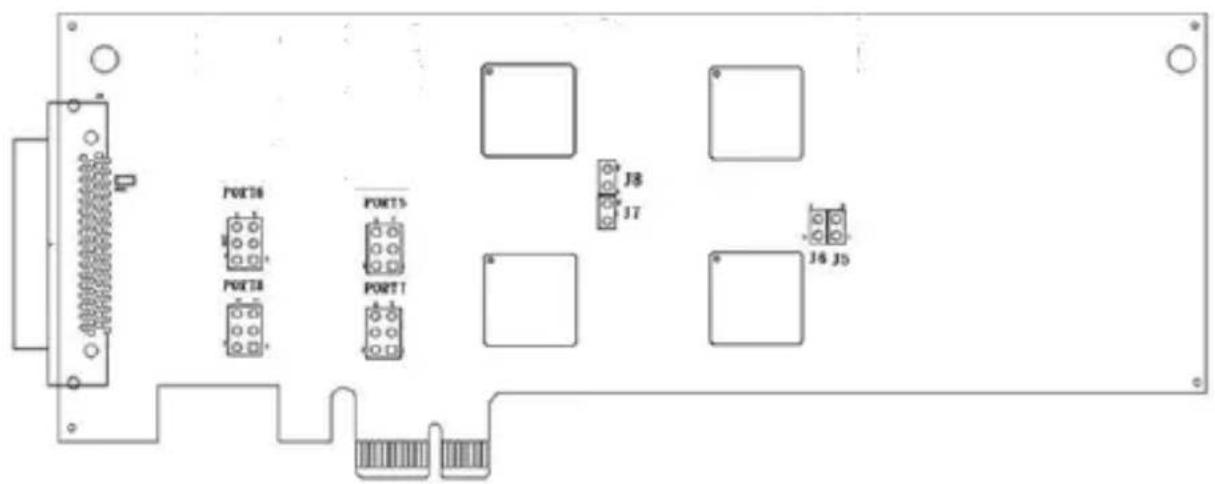

Ports 5 à 8
J8 J7
Mode 485 (Avec 4 Connexion)
Ports 5 à 8
J8 J7
Mode 485 (Avec 2 Connexion)
Ports 5 à 8
J8 J7
Brochage

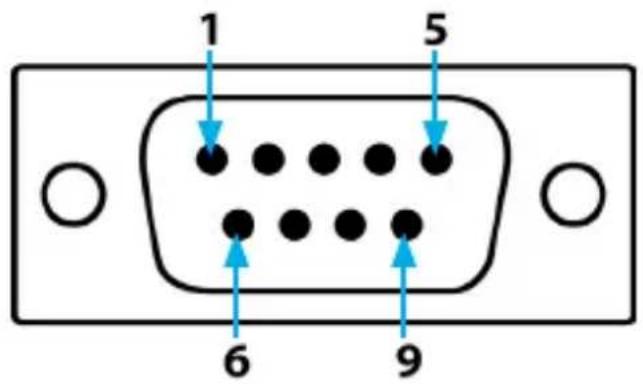

RS232
Broche #2 RXD
Broche #3 TXD
Broche #4 DTR
Broche #5 GND
Broche #6 DSR
Broche #7 RTS
Broche #8 CTS
Broche #9 RI

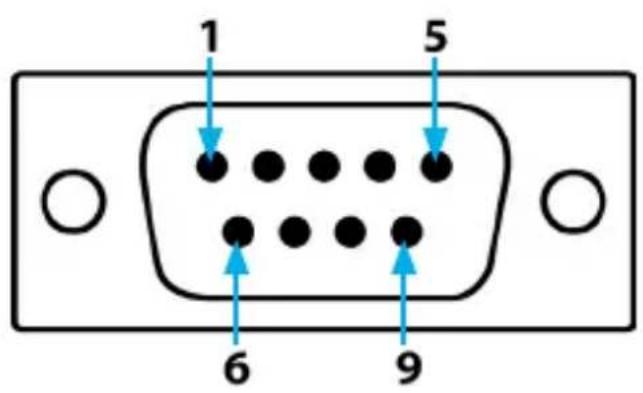

RS422/485
1 TXD+ RXD+ (485)
2 TXD- RXD- (485)
3 RXD+ X
4 RXD-X
5 GND GND
Installation
AVERTISSEMENT ! Les cartes PCI Express, comme tout matériel informatique, peuvent être gravement endommagés par l'électricité statique (Électrostatique). Assurez-vous d'être correctement relié à la terre avant d'ouvrir le boîtier de l'ordinateur ou de toucher votre carte PCI. StarTech.com vous recommande de porter un bracelet antistatique lors de l'installation de toute composante informatique. Si un bracelet antistatique n'est pas disponible, déchargez-vous de toute accumulation d'électricité statique en touchant, pendant plusieurs secondes, une grande surface métallique mise à la terre (comme le boîtier de l'ordinateur). Également, lors de la manipulation de la carte, vous devez faire attention et le faire par ses bords et non par les connecteurs plaqués or.
Installation du Matériel
- Éteignez votre ordinateur et tous les périphériques connectés à lui (p. ex. imprimantes, disques durs externes, etc.). Débranchez le câble d'alimentation de l'arrière de la puissance d'alimentation (qui est à l'arrière de l'ordinateur) et débranchez tous les périphériques.
- Retirez le couvercle du boîtier de l'ordinateur. Reportez-vous à la documentation de votre système informatique pour plus de détails.
- Localisez un emplacement PCI Express disponible et enlever la plaque métallique à l'arrière du boîtier de l'ordinateur.
- Doucement, insérez la carte dans l'emplacement PCI Express et attachez le support de la carte à l'arrière du boîtier.
REMARQUE : Si vous installez la carte dans un mini PC (système de forme low profile), peut être nécessaire de remplacer le support préinstallé de full profile avec le support d'installation inclus, low profile.
- Placez le couvercle sur le boîtier de l'ordinateur.
- Branchez le grand connecteur du câble de dérivation sur la carte.
- Insérez le câble d'alimentation dans la prise d'alimentation et reconnecter toutes les autres connecteurs supprimé à l'étape 1.
Installation du Logiciel
Windows 8 / 7 / Vista / Server 2008 R2
-
Lors du démarrage de Windows, si la boîte de dialogue Assistant Matériel détecté s'affiche sur l'écran, annuler / fermer la fenêtre et insérez, dans le Lecteur de CD / DVD de l'ordinateur, le CD (inclus dans l'emballage).
-
Ouvrez le Gestionnaire de périphériques en cliquant-droit sur Poste de travail, puis sélectionnez Gérer. Dans la nouvelle fenêtre Gestion de l'ordinateur, sélectionnez, dans le panneau gauche, Gestionnaire de périphériques.
-
Faites un clic droit sur l'un des nouveau "Port Série PCI" détectés et sélectionnez Mettre à jour le pilote Logiciel, pour faire démarre l'Assistant Mise à jour de pilotes de périphériques matériels.
-
Sur la fenêtre Comment voulez-vous rechercher le pilote logiciel ?, cliquez sur Rechercher un pilote logiciel sur mon ordinateur, puis, sur Me laisser choisir parmi une liste de pilotes de périphériques sur mon ordinateur.
-
Dans l'écran suivant choisissez Sélectionnez votre type de périphérique dans la liste ci-dessous, sélectionnez Afficher tous les périphériques (devrait être mis en surbrillance par défaut), puis, cliquez sur Suivant.
-

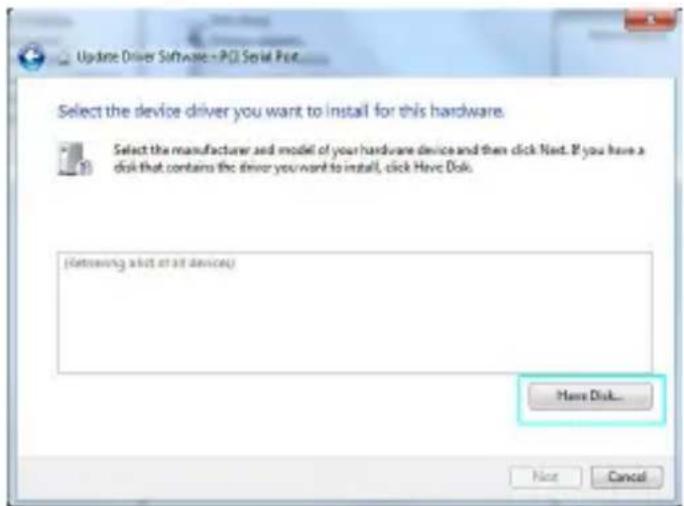

Sur l'écran Sélectionnez le pilote de périphérique à installer pour ce matériel, cliquez sur le bouton Disque fourni.

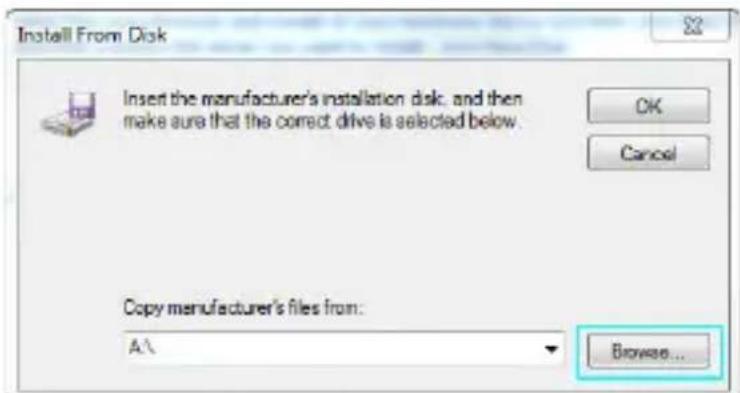

- La boîte de dialogue Installer à partir du disque s'affiche. Cliquez sur Parcourir.
- La boîte de dialogue Ouvrir un fichier s'affiche. Accédez à votre lecteur de CD / DVD, puis, double-cliquez sur le dossier du système d'exploitation approprié, 32 ou 64 bits, selon le système que vous utilisez. Sélectionnez le fichier sbmp.inf (x86) ou sbmdm.inf (x64), puis, cliquez sur le bouton Ouvrir.
- Dans la boîte de dialogue Installer à partir du disque, cliquez sur le bouton OK, celui-là fermera la fenêtre.
- Une fois de retour à la boîte de dialogue Choisissez le pilote de périphérique à installer pour ce matériel, Cliquez sur Suivant. Une fois que le pilote est installé, cliquez sur Fermer.

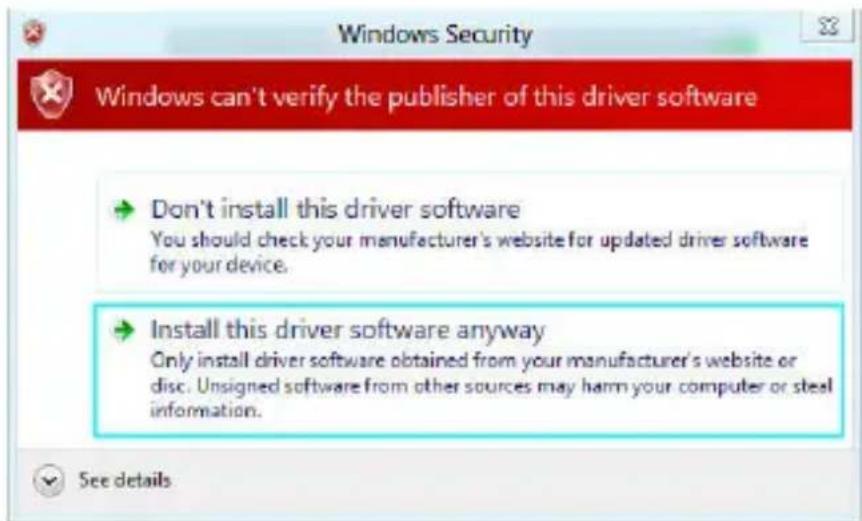

REMARQUE : À ce stade de l'installation, vous pouvez recevoir un message contextuel indiquant Windows ne peut pas vérifier l'éditeur de ce pilote, cliquez sur Installer ce pilote quand même.
- Avant de fermer la Fenêtre Gestionnaire de périphériques, répétez les étapes 3 à 10 pour les dispositifs "Port série PCI" restants.
Windows XP
- Lors du démarrage de Windows, si la boîte de dialogue Assistant Matériel détecté s'affiche sur l'écran, annuler / fermer la fenêtre et insérez, dans le Lecteur de CD / DVD de l'ordinateur, le CD (inclus dans l'emballage).
- Ouvrez le Gestionnaire de périphériques en cliquant-droit sur Poste de travail, puis sélectionnez Gérer. Dans la nouvelle fenêtre Gestion de l'ordinateur, sélectionnez, dans le panneau gauche, Gestionnaire de périphériques.

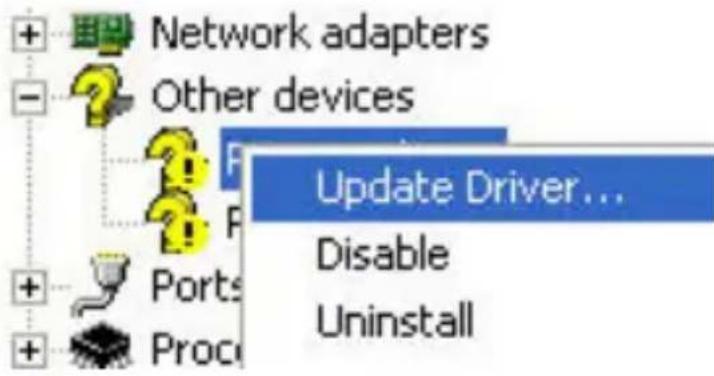

- Faites un clic droit sur l'un des nouveau "Port Série PCI" détectés et sélectionnez Mettre à jour le pilote Logiciel, pour faire démarre l'Assistant Mise à jour de pilotes de périphériques matériels.
-
Sur la fenêtre Assistant Mise à jour du matériel, cliquez sur Installer le logiciel automatiquement, puis, cliquez sur Suivant.
-

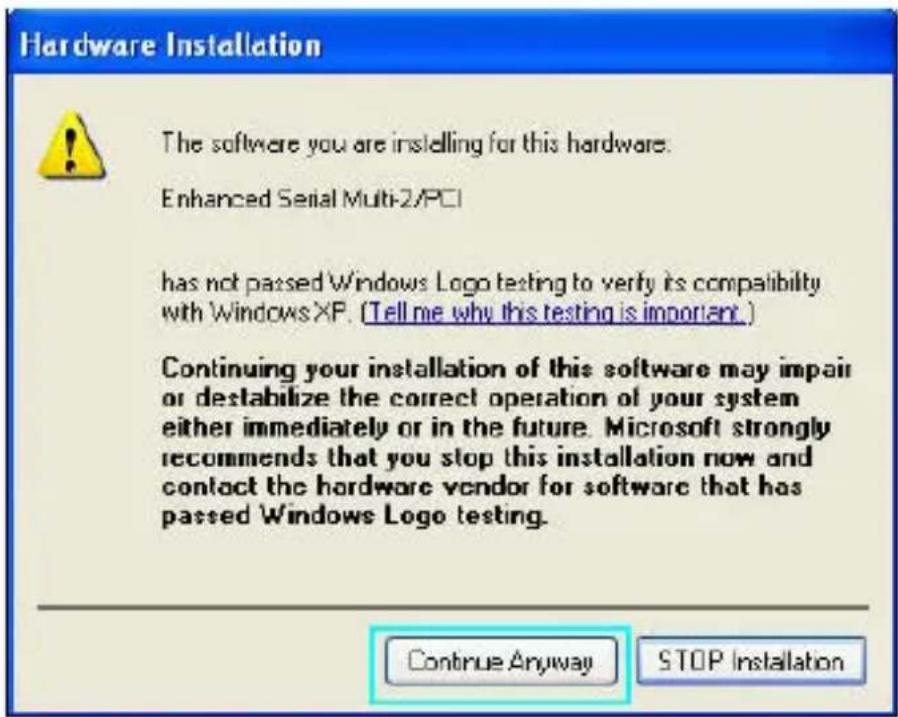

Si vous recevez un message relatif au test permettant d'obtenir le logo de Windows, cliquez sur Continuer.
-
Cliquez sur le bouton Terminer une fois l'Assistant finis l'installation.
-
Avant de fermer la Fenêtre Gestionnaire de périphériques, répétez les étapes 3 à 10 pour les dispositifs "Port série PCI" restants.

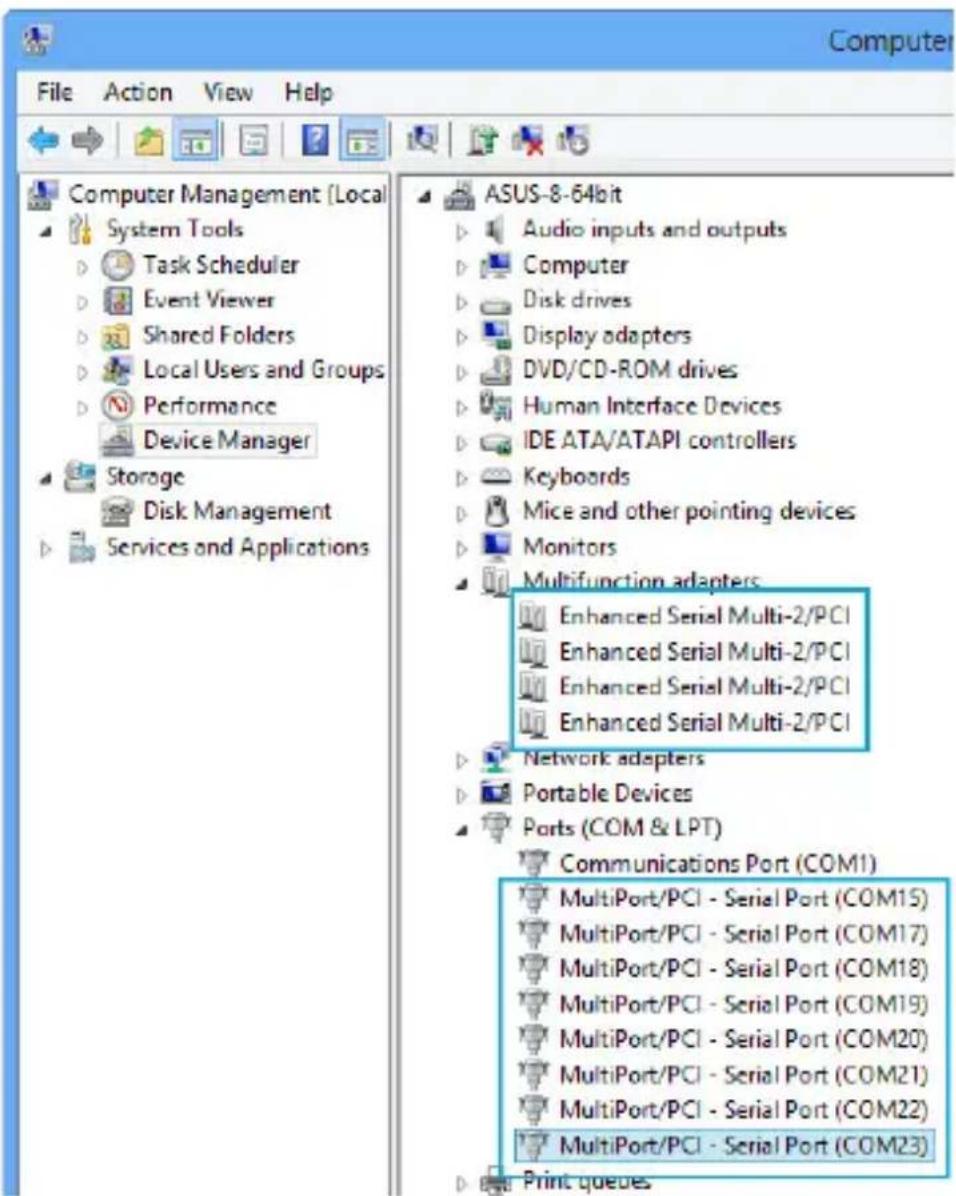

Vérification de l'installation
-
Ouvrez le Gestionnaire de périphériques en cliquant-droit sur Poste de travail, puis sélectionnez Gérer. Dans la nouvelle fenêtre Gestion de l'ordinateur, sélectionnez, dans le panneau gauche, Gestionnaire de périphériques (Pour Windows 8, ouvrez le Panneau de configuration et sélectionnez Gestionnaire de périphériques).
-
Développez les sections Multifunction Adapters (Cartes multifonction) et Ports (COM et LPT). Sur une installation réussie vous devriez voir, dans la section des cartes multifonctions, sans aucun point d'exclamation ou points d'interrogation, 2 périphérique (PEX4S232485) ou 4 (PEX8S232485) "Enhanced Serial Multi-2/PCI". Et 4 ou 8 périphérique "MultiPort/PCI – Serial Port (COMx)" répertoriés, dans la section Ports.
| PEX4S232485 PEX8S232485 | ||
| Nombre de ports 4 8 | ||
| Interface Hôte PCI Express | ||
| Type de carte Standard Profile (Support (bracket) inclus Low Profile) | ||
| ID du chipset SystemBase - SB16C1052PCI | ||
| Ports externes | 4 x DB-9 (D-Sub ; à 9 broches) | 8 x DB-9 (D-Sub ; à 9 broches) |
| Protocoles pris en charge RS-232, RS-485, RS-422 | ||
| Débit en bauds maximal 460.8 Kbps | ||
| Bits de données 5, 6, 7, 8 | ||
| FIFO 256 Bytes | ||
| Parité Paire, Impaire, Mark, Space, Aucune | ||
| Bits d'arrêt 1, 1.5, 2 | ||
| Contrôle de flux Aucun, Xon/Xoff, RTS/CTS | ||
| Température de fonctionnement | -0°C vers 100°C | |
| Température de stockage 0°C vers150°C | ||
| Humidité | Humidité relative de 20~80 % | |
| Dimensions | 134 x 14 x 69 mm | 170 x 14 x 68 mm |
| Poids | 67.4 g 83 g | |
| Systèmes d'exploitation compatibles | Windows® 8 (32/64bit), 7 (32/64), Vista(32/64), XP(32/64), 2000 Windows® Server 2008 R2, 2003(32/64) Linux Kernel 2.6.x | |
Support Technique
La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.
Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads
Informations sur la Garantie
Ce produit est couvert par une garantie à vie.
En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
