PEX4TO16R - Carte d'extension PCI Express StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte d'extension PCI Express (Riser Card)
Marque	StarTech.com
Modèle	PEX4TO16R
Interface bus	PCI Express x4 (connecteur femelle)
Connecteurs d'extension	1 x emplacement PCI Express x16
Bande passante maximale	20 Gbps (PCIe 2.0) / 10 Gbps (PCIe 1.0)
Dimensions (L x P x H)	158.0 mm x 32.0 mm x 17.0 mm
Poids	25 g
Température de fonctionnement	0 °C à 60 °C
Température de stockage	0 °C à 60 °C
Humidité de fonctionnement	5 % à 95 % HR
Compatibilité	Ordinateur avec emplacement PCIe x4/x8, châssis serveur 1U
Contenu de l'emballage	1 x carte adaptatrice, 1 x manuel d'instruction
Garantie	2 ans
Précautions de sécurité	Décharge électrostatique : porter un bracelet antistatique, toucher une surface métallique reliée à la terre
Installation	Insérer la carte dans un emplacement PCIe libre, fixer au boîtier, puis installer la carte PCIe souhaitée dans le slot x16

FOIRE AUX QUESTIONS - PEX4TO16R StarTech.com

Comment brancher la carte PEX4TO16R sur ma carte mère ?

Alignez le connecteur PCI Express x4 de la carte avec un emplacement libre sur votre carte mère (x4, x8 ou x16). Insérez délicatement sans forcer, puis fixez-la au boîtier à l'aide de la vis de fixation.

Puis-je utiliser une carte graphique sur le slot x16 de cette carte d'extension ?

Oui, le slot x16 accepte toute carte PCI Express standard (graphique, son, réseau, etc.). Cependant, la bande passante sera limitée à celle du connecteur x4 de la carte mère (jusqu'à 20 Gbps en PCIe 2.0).

Quelle est la différence entre PEX1TO16R, PEX4TO16R et PEX8TO16R ?

La différence est le nombre de connecteurs sur la carte mère : PEX1TO16R utilise un connecteur x1, PEX4TO16R utilise un connecteur x4, et PEX8TO16R utilise un connecteur x8. PEX4TO16R offre jusqu'à 20 Gbps de bande passante.

La carte est-elle compatible avec les serveurs au format 1U ?

Oui, la carte est conçue pour les châssis serveur 1U. Vérifiez que votre serveur dispose d'un emplacement PCIe x4 ou supérieur.

Dois-je installer un pilote pour utiliser la carte ?

Non, la carte d'extension PEX4TO16R est 100 % plug-and-play. Les systèmes d'exploitation modernes la reconnaissent automatiquement.

Comment éviter d'endommager la carte par l'électricité statique ?

Portez un bracelet antistatique ou touchez une surface métallique reliée à la terre (comme le boîtier de l'ordinateur) avant de manipuler la carte. Tenez-la par les bords, évitez de toucher les connecteurs dorés.

Quelle est la longueur de la carte ?

Les dimensions sont de 158 mm de long, 32 mm de large et 17 mm de haut. Cela permet une installation dans des espaces réduits.

Puis-je brancher plusieurs cartes d'extension en cascade ?

Non, cette carte est conçue pour étendre un slot x4 en un slot x16. Vous ne pouvez pas en connecter plusieurs en série.

La carte est-elle compatible avec PCI Express 3.0 ou 4.0 ?

La carte est rétrocompatible avec les générations suivantes, mais la bande passante maximale est limitée à celle du connecteur x4 en PCIe 2.0 (20 Gbps). En PCIe 3.0/4.0, la bande passante reste la même car le connecteur est physiquement x4.

Que faire si la carte n'est pas reconnue par l'ordinateur ?

Vérifiez que la carte est correctement insérée et fixée. Essayez un autre emplacement PCIe sur la carte mère. Assurez-vous que votre carte mère prend en charge les cartes PCIe x4. Si le problème persiste, contactez le support StarTech.com.

MODE D'EMPLOI PEX4TO16R StarTech.com

Adaptateur d'Extension d'Emplacement PCIe X1 à X16 pour Serveurs 1U

PEX1TO16R / PEX4TO16R / PEX8TO16R

FR: Guide de l'utilisateur - fr.startech.com

Contenu de l'Emballage

• 1 x Carte adaptatrice de connexion PCI Express (Riser Card)
• 1 x Manuel d'Instruction

Configuration Requise

• Ordinateur compatible PCI Express avec emplacement PCIe x1/x4/x8
• Chassis Serveur 1U

Installation

ATTENTION ! Les Cartes PCI Express, comme tout autre matériel informatique, peuvent être gravement endommagées par l'électricité statique. Assurez-vous que vous êtes correctement relié à la terre avant d'ouvrir votre boîtier d'ordinateur ou de toucher votre carte PCI Express. StarTech.com vous recommande de porter un bracelet antistatique lors de l'installation de toute composante informatique. Si un bracelet antistatique est indisponible, déchargez-vous de toute l'accumulation d'électricité statique en touchant une grande surface métallique reliée à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes. Faites également attention à saisir la carte PCI Express par ses bords et non pas par les connecteurs dorés.

1. Assurez-vous que votre système n'est pas alimenté, débranché et que vous vous êtes mis à la terre.
2. Retirez le couvercle de votre système (reportez-vous à la documentation du système informatique pour plus de détails, si nécessaire) afin que les emplacements d'extension PCI Express de la carte mère soient accessibles.
3. Alignez le connecteur PCI Express de la carte adaptatrice de connexion (riser card) avec un emplacement PCI Express disponible.
4. Sans forcer, insérez la carte dans l'emplacement vide, en vous assurant qu'elle soit fermement connectée. Fixez la carte sur le support de montage de carte adaptatrice de connexion sur le boitier de l'ordinateur (reportez-vous à la documentation du système informatique pour plus de détails, si nécessaire).
5. Installez la carte PCI Express voulue dans l'emplacement x16 de la carte adaptatrice de connexion et fixez-la solidement au boitier de l'ordinateur (reportez-vous à la documentation du système informatique pour plus de détails, si nécessaire).
6. Replacez et fixez le couvercle de l'ordinateur.

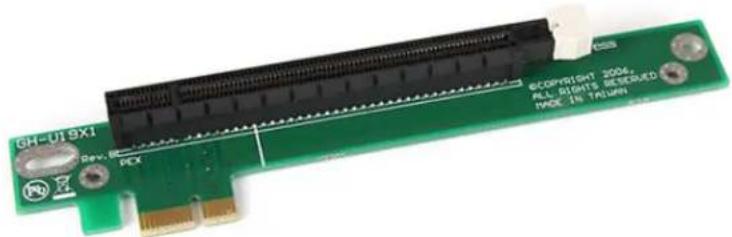

PEX1TO16R

^x Le produit actuel peut varier des photos

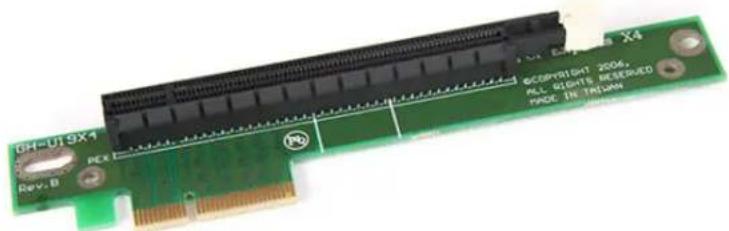

PEX4TO16R

*Le produit actuel peut varier des photos

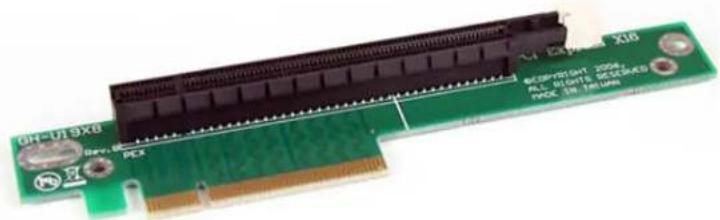

PEX8TO16R

*Le produit actuel peut varier des photos

Spécifications

PEX1TO16R PEX4TO16R PEX8TO16R
Interface Bus	PCI Express(x1 connecteur)	PCI Express(x4 connecteurs)	PCI Express(x8 connecteurs)
Connecteurs x16 Emplacements PCI Express
Bande Passante Maximum	Carte mère PCIe 1.0 :2.5GbpsCarte mère PCIe 2.0 :5Gbps	Carte mère PCIe 1.0 :10GbpsCarte mère PCIe 2.0 :20Gbps	Carte mère PCIe 1.0 :20GbpsCarte mère PCIe 2.0 :40Gbps
Température de Fonctionnement		0°C ~ 60°C
Température de Stockage 0°C ~ 60°C
Humidité 5% ~ 95% HR
Dimensions (LxPxH) 158.0mm x 32.0mm x 17.0mm
Poids 25g

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
  • Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des Marques, Marques Déposées, et d'Autres Dénominations et Symboles Protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. Startech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
