PEX8TO16R - Carte d'extension PCI Express StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte d'extension PCI Express
Marque	StarTech.com
Modèle	PEX8TO16R
Interface bus	PCI Express x8
Connecteurs d'extension	1 x PCIe x16
Bande passante maximale (PCIe 1.0)	20 Gbps
Bande passante maximale (PCIe 2.0)	40 Gbps
Dimensions (L x l x H)	158,0 x 32,0 x 17,0 mm
Poids	25 g
Température de fonctionnement	0 °C à 60 °C
Température de stockage	0 °C à 60 °C
Humidité de fonctionnement	5 % à 95 % HR
Alimentation	Alimenté par le bus PCI Express
Fonctions principales	Convertit un slot PCIe x8 en slot PCIe x16 pour cartes d'extension dans serveur 1U
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Éviter l'humidité et les produits chimiques.
Sécurité	Attention à l'électricité statique : porter un bracelet antistatique ou toucher une surface métallique mise à la terre avant manipulation.
Pièces détachées et réparabilité	Aucune pièce détachable. Le produit n'est pas réparable par l'utilisateur.
Garantie	2 ans
Configuration requise	Ordinateur compatible PCI Express avec slot x8, châssis serveur 1U
Contenu de l'emballage	1 x carte adaptatrice, 1 x manuel d'instructions
Certifications	FCC Classe B

FOIRE AUX QUESTIONS - PEX8TO16R StarTech.com

Quels sont les prérequis pour installer la carte PEX8TO16R ?

Vous avez besoin d'un ordinateur compatible PCI Express avec un emplacement PCIe x8 ou x4/x1 (selon modèle) et d'un châssis serveur 1U. Assurez-vous d'être correctement mis à la terre avant manipulation.

Comment installer la carte dans mon serveur ?

Éteignez et débranchez le système. Ouvrez le boîtier. Insérez la carte adaptatrice dans l'emplacement PCIe disponible en alignant le connecteur. Fixez-la au châssis. Insérez ensuite la carte d'extension PCIe dans le slot x16 de l'adaptateur. Refermez le boîtier.

Quelle est la bande passante maximale supportée ?

La bande passante dépend de la version PCIe de la carte mère : jusqu'à 20 Gbps en PCIe 1.0 et 40 Gbps en PCIe 2.0.

Puis-je utiliser cette carte dans un ordinateur de bureau standard ?

La carte est conçue pour les châssis serveur 1U, mais peut fonctionner dans tout système ayant un emplacement PCIe x8 disponible et suffisamment d'espace.

Quelles précautions prendre contre l'électricité statique ?

Portez un bracelet antistatique ou touchez une surface métallique mise à la terre avant de manipuler la carte. Tenez la carte par les bords, évitez les connecteurs dorés.

La carte nécessite-t-elle une alimentation externe ?

Non, elle est entièrement alimentée par le bus PCI Express.

Quels systèmes d'exploitation sont compatibles ?

La carte est compatible avec tout système supportant le standard PCI Express. Aucun pilote n'est nécessaire pour le fonctionnement de base de l'adaptateur.

Que faire si ma carte d'extension n'est pas reconnue ?

Vérifiez que la carte adaptatrice est bien insérée dans le slot PCIe. Assurez-vous que la carte d'extension est correctement connectée. Essayez un autre emplacement PCIe si disponible.

Quelle est la température de fonctionnement maximale ?

La température de fonctionnement est de 0 °C à 60 °C.

La carte est-elle garantie ?

Oui, StarTech.com offre une garantie de deux ans contre les défauts de matériaux et de fabrication.

MODE D'EMPLOI PEX8TO16R StarTech.com

Adaptateur d'Extension d'Emplacement PCIe X1 à X16 pour Serveurs 1U

PEX1TO16R / PEX4TO16R / PEX8TO16R

FR: Guide de l'utilisateur - fr.startech.com

Contenu de l'Emballage

• 1 x Carte adaptatrice de connexion PCI Express (Riser Card)
• 1 x Manuel d'Instruction

Configuration Requise

• Ordinateur compatible PCI Express avec emplacement PCIe x1/x4/x8
• Chassis Serveur 1U

Installation

ATTENTION ! Les Cartes PCI Express, comme tout autre matériel informatique, peuvent être gravement endommagées par l'électricité statique. Assurez-vous que vous êtes correctement relié à la terre avant d'ouvrir votre boîtier d'ordinateur ou de toucher votre carte PCI Express. StarTech.com vous recommande de porter un bracelet antistatique lors de l'installation de toute composante informatique. Si un bracelet antistatique est indisponible, déchargez-vous de toute l'accumulation d'électricité statique en touchant une grande surface métallique reliée à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes. Faites également attention à saisir la carte PCI Express par ses bords et non pas par les connecteurs dorés.

1. Assurez-vous que votre système n'est pas alimenté, débranché et que vous vous êtes mis à la terre.
2. Retirez le couvercle de votre système (reportez-vous à la documentation du système informatique pour plus de détails, si nécessaire) afin que les emplacements d'extension PCI Express de la carte mère soient accessibles.
3. Alignez le connecteur PCI Express de la carte adaptatrice de connexion (riser card) avec un emplacement PCI Express disponible.
4. Sans forcer, insérez la carte dans l'emplacement vide, en vous assurant qu'elle soit fermement connectée. Fixez la carte sur le support de montage de carte adaptatrice de connexion sur le boitier de l'ordinateur (reportez-vous à la documentation du système informatique pour plus de détails, si nécessaire).
5. Installez la carte PCI Express voulue dans l'emplacement x16 de la carte adaptatrice de connexion et fixez-la solidement au boitier de l'ordinateur (reportez-vous à la documentation du système informatique pour plus de détails, si nécessaire).
6. Replacez et fixez le couvercle de l'ordinateur.

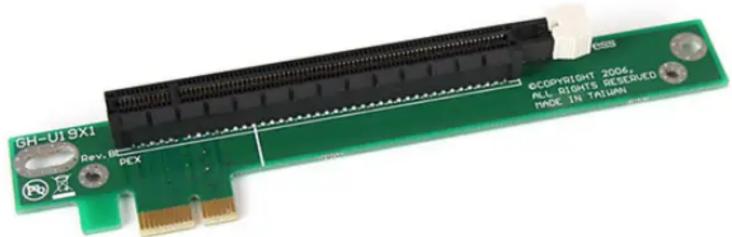

PEX1TO16R

*Le produit actuel peut varier des photos

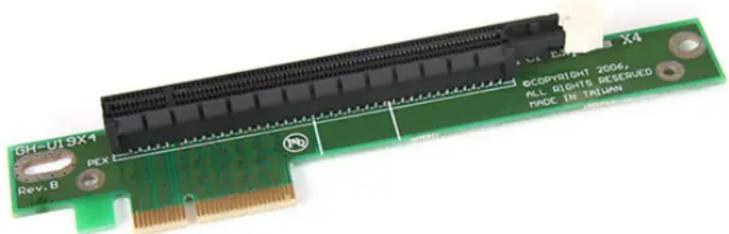

PEX4TO16R

GH-U1 9X4 Rev.B PEX Φcopyright 2006, ALL RIGHTS RESERVED PAGE IN TATUW

*Le produit actuel peut varier des photos

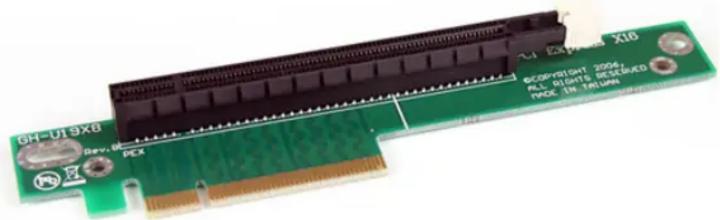

PEX8TO16R

*Le produit actuel peut varier des photos

Spécifications

PEX1TO16R PEX4TO16R PEX8TO16R
Interface Bus	PCI Express(x1 connecteur)	PCI Express(x4 connecteurs)	PCI Express(x8 connecteurs)
Connecteurs x16 Emplacements PCI Express
Bande Passante Maximum	Carte mère PCIe 1.0 :2.5GbpsCarte mère PCIe 2.0 :5Gbps	Carte mère PCIe 1.0 :10GbpsCarte mère PCIe 2.0 :20Gbps	Carte mère PCIe 1.0 :20GbpsCarte mère PCIe 2.0 :40Gbps
Température de Fonctionnement		0°C ~ 60°C
Température de Stockage 0°C ~ 60°C
Humidité 5% ~ 95% HR
Dimensions (LxPxH) 158.0mm x 32.0mm x 17.0mm
Poids 25g

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
- Augmenter la distance entre l'équipement et le récepteur.
- Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
- Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des Marques, Marques Déposées, et d'Autres Dénominations et Symboles Protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
