PEX1TO16R - Carte d'extension PCI Express StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte adaptatrice PCI Express (Riser Card) - Extension d'emplacement x1 vers x16
Modèle	PEX1TO16R
Interface bus	PCI Express x1 (connecteur)
Connecteurs en sortie	1 emplacement PCI Express x16
Bande passante maximale (PCIe 1.0)	2,5 Gbps
Bande passante maximale (PCIe 2.0)	5 Gbps
Compatibilité	Ordinateur avec emplacement PCIe x1/x4/x8 et châssis serveur 1U
Dimensions (L x l x H)	158,0 mm x 32,0 mm x 17,0 mm
Poids	25 g
Température de fonctionnement	0 °C ~ 60 °C
Température de stockage	0 °C ~ 60 °C
Humidité de fonctionnement	5 % ~ 95 % HR
Alimentation	Alimentée par le bus PCI Express (aucune alimentation externe requise)
Fonctions principales	Extension d'emplacement PCIe x1 vers x16 pour serveurs 1U ; permet d'installer une carte PCIe x16 pleine hauteur dans un slot x1
Entretien et nettoyage	Utiliser un chiffon sec et non pelucheux. Déconnecter l'alimentation avant tout nettoyage.
Sécurité	Se décharger de l'électricité statique en touchant une surface métallique reliée à la terre ; porter un bracelet antistatique recommandé. Ne pas toucher les connecteurs dorés.
Pièces détachées et réparabilité	Garantie fabricant de 2 ans ; pas de pièces détachées disponibles séparément ; contacter le support technique pour réparation ou remplacement.
Informations générales	Conforme à la réglementation FCC classe B. Marque : StarTech.com.

FOIRE AUX QUESTIONS - PEX1TO16R StarTech.com

Quelle est la fonction principale de la carte PEX1TO16R ?

La carte PEX1TO16R est un adaptateur PCI Express qui permet de connecter une carte d'extension au format x16 (pleine hauteur) dans un emplacement x1 de la carte mère, idéal pour les serveurs 1U.

Quels sont les prérequis pour installer cette carte ?

Vous avez besoin d'un ordinateur avec un emplacement PCI Express x1, x4 ou x8 et d'un châssis de serveur 1U. Assurez-vous d'être relié à la terre pour éviter les décharges électrostatiques.

Comment installer correctement l'adaptateur PEX1TO16R ?

Éteignez et débranchez le système, ouvrez le boîtier, puis insérez la carte adaptatrice dans un emplacement PCI Express disponible en alignant le connecteur. Fixez-la au châssis, puis installez la carte PCIe x16 dans le slot x16 de l'adaptateur. Enfin, refermez le boîtier.

Quelle est la bande passante maximale supportée ?

Avec une carte mère PCIe 1.0, la bande passante est de 2,5 Gbps ; avec PCIe 2.0, elle atteint 5 Gbps. Attention : la bande passante est limitée par le connecteur x1.

Cette carte est-elle compatible avec une alimentation externe ?

Non, l'adaptateur est entièrement alimenté par le bus PCI Express. Aucune connexion d'alimentation externe n'est nécessaire.

Quelles sont les dimensions et le poids de la carte ?

Les dimensions sont de 158,0 mm x 32,0 mm x 17,0 mm et le poids est d'environ 25 g.

Quelles précautions prendre lors de la manipulation ?

Portez un bracelet antistatique ou touchez une surface métallique mise à la terre. Manipulez la carte par ses bords et évitez de toucher les connecteurs dorés.

Puis-je utiliser cette carte dans un boîtier standard ATX ?

Oui, mais elle est conçue pour les serveurs 1U. Dans un boîtier ATX standard, l'installation reste possible tant que l'emplacement PCIe compatible est disponible.

Que faire si la carte n'est pas reconnue par le système ?

Vérifiez que la carte est bien insérée et fixée. Redémarrez l'ordinateur. Mettez à jour le pilote du périphérique installé dans le slot x16. Si le problème persiste, contactez le support technique de StarTech.com.

Quelle est la durée de la garantie ?

Ce produit bénéficie d'une garantie de deux ans contre les défauts de matériaux et de fabrication. En cas de panne, contactez StarTech.com pour un remplacement ou une réparation.

MODE D'EMPLOI PEX1TO16R StarTech.com

Adaptateur d'Extension d'Emplacement PCIe X1 à X16 pour Serveurs 1U

PEX1TO16R / PEX4TO16R / PEX8TO16R

FR: Guide de l'utilisateur - fr.startech.com

Contenu de l'Emballage

• 1 x Carte adaptatrice de connexion PCI Express (Riser Card)
• 1 x Manuel d'Instruction

Configuration Requise

• Ordinateur compatible PCI Express avec emplacement PCIe x1/x4/x8
• Chassis Serveur 1U

Installation

ATTENTION ! Les Cartes PCI Express, comme tout autre matériel informatique, peuvent être gravement endommagées par l'électricité statique. Assurez-vous que vous êtes correctement relié à la terre avant d'ouvrir votre boîtier d'ordinateur ou de toucher votre carte PCI Express. StarTech.com vous recommande de porter un bracelet antistatique lors de l'installation de toute composante informatique. Si un bracelet antistatique est indisponible, déchargez-vous de toute l'accumulation d'électricité statique en touchant une grande surface métallique reliée à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes. Faites également attention à saisir la carte PCI Express par ses bords et non pas par les connecteurs dorés.

1. Assurez-vous que votre système n'est pas alimenté, débranché et que vous vous êtes mis à la terre.
2. Retirez le couvercle de votre système (reportez-vous à la documentation du système informatique pour plus de détails, si nécessaire) afin que les emplacements d'extension PCI Express de la carte mère soient accessibles.
3. Alignez le connecteur PCI Express de la carte adaptatrice de connexion (riser card) avec un emplacement PCI Express disponible.
4. Sans forcer, insérez la carte dans l'emplacement vide, en vous assurant qu'elle soit fermement connectée. Fixez la carte sur le support de montage de carte adaptatrice de connexion sur le boitier de l'ordinateur (reportez-vous à la documentation du système informatique pour plus de détails, si nécessaire).
5. Installez la carte PCI Express voulue dans l'emplacement x16 de la carte adaptatrice de connexion et fixez-la solidement au boitier de l'ordinateur (reportez-vous à la documentation du système informatique pour plus de détails, si nécessaire).
6. Replacez et fixez le couvercle de l'ordinateur.

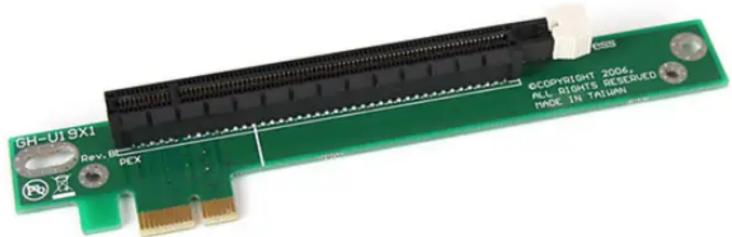

PEX1TO16R

*Le produit actuel peut varier des photos

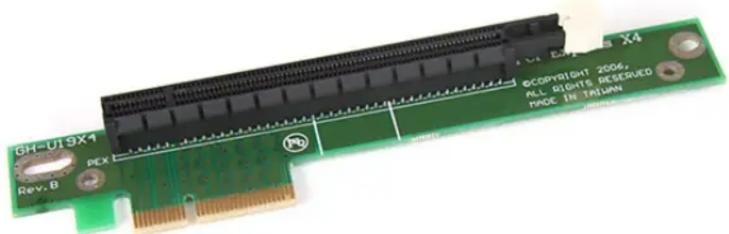

PEX4TO16R

GH-U1 9X4 Rev.B PEX ΦCOPYRIGHT 2006, ALL RIGHTS RESERVED PAGE IN TATUW

*Le produit actuel peut varier des photos

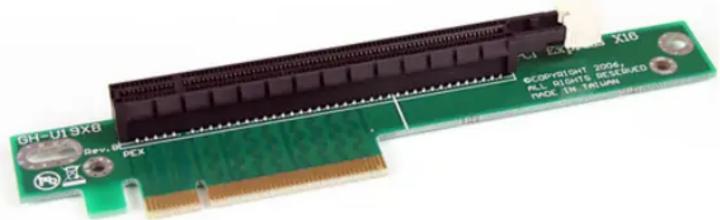

PEX8TO16R

*Le produit actuel peut varier des photos

Spécifications

PEX1TO16R PEX4TO16R PEX8TO16R
Interface Bus	PCI Express(x1 connecteur)	PCI Express(x4 connecteurs)	PCI Express(x8 connecteurs)
Connecteurs x16 Emplacements PCI Express
Bande Passante Maximum	Carte mère PCIe 1.0 :2.5GbpsCarte mère PCIe 2.0 :5Gbps	Carte mère PCIe 1.0 :10GbpsCarte mère PCIe 2.0 :20Gbps	Carte mère PCIe 1.0 :20GbpsCarte mère PCIe 2.0 :40Gbps
Température de Fonctionnement		0°C ~ 60°C
Température de Stockage 0°C ~ 60°C
Humidité 5% ~ 95% HR
Dimensions (LxPxH) 158.0mm x 32.0mm x 17.0mm
Poids 25g

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
- Augmenter la distance entre l'équipement et le récepteur.
- Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
- Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des Marques, Marques Déposées, et d'Autres Dénominations et Symboles Protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
