Caractéristiques techniques	Carte PCI avec 2 ports série RS-485, compatible avec les systèmes d'exploitation Windows et Linux.
Utilisation	Idéale pour les applications nécessitant des communications série, comme les dispositifs industriels et les systèmes de contrôle.
Maintenance et réparation	Vérifiez régulièrement les connexions et les câbles. En cas de dysfonctionnement, consultez le manuel d'utilisation pour le dépannage.
Sécurité	Assurez-vous que la carte est correctement installée pour éviter les courts-circuits. Évitez de toucher les composants internes lorsque l'appareil est sous tension.
Informations générales	Produit de la marque StarTech.com, réputée pour ses solutions de connectivité. Garantie limitée de 2 ans.

FOIRE AUX QUESTIONS - PCI2S4851050 StarTech.com

Comment installer la carte PCI StarTech.com PCI2S4851050 sur mon ordinateur ?

Éteignez votre ordinateur et débranchez-le. Ouvrez le boîtier de l'ordinateur, localisez un emplacement PCI libre et insérez la carte PCI2S4851050. Fixez-la en place et refermez le boîtier. Branchez votre ordinateur et allumez-le.

Quels pilotes sont nécessaires pour faire fonctionner la carte PCI2S4851050 ?

Les pilotes pour la carte PCI2S4851050 peuvent être téléchargés depuis le site web de StarTech.com. Assurez-vous de choisir le bon pilote en fonction de votre système d'exploitation.

La carte PCI StarTech.com PCI2S4851050 n'est pas détectée par mon système, que faire ?

Vérifiez que la carte est correctement installée dans un emplacement PCI et que tous les câbles sont bien connectés. Essayez de réinstaller les pilotes. Si le problème persiste, testez la carte sur un autre ordinateur.

Comment configurer les ports série de la carte PCI2S4851050 sous Windows ?

Allez dans le Gestionnaire de périphériques, trouvez la carte PCI2S4851050 sous 'Ports (COM et LPT)', faites un clic droit et sélectionnez 'Propriétés'. Sous l'onglet 'Port Settings', vous pouvez configurer les paramètres des ports série.

Puis-je utiliser cette carte PCI avec un système d'exploitation Linux ?

Oui, la carte PCI2S4851050 est généralement compatible avec Linux. Vous devrez peut-être installer des pilotes supplémentaires en fonction de votre distribution Linux.

Quels types de dispositifs puis-je connecter à la carte PCI2S4851050 ?

Vous pouvez connecter des dispositifs série tels que des modems, des imprimantes, ou des équipements de communication utilisant le protocole RS-485.

La carte PCI2S4851050 est-elle compatible avec les ordinateurs de bureau et portables ?

La carte PCI2S4851050 est conçue pour les ordinateurs de bureau avec un slot PCI. Elle n'est pas compatible avec les ordinateurs portables, qui utilisent généralement des slots PCIe ou d'autres types de connexions.

Que faire si la carte PCI2S4851050 surchauffe ?

Assurez-vous que votre ordinateur dispose d'une bonne circulation d'air et que les ventilateurs fonctionnent correctement. Si la carte continue de surchauffer, envisagez de la retirer et de vérifier si elle présente des dommages visibles.

Comment vérifier si la carte PCI2S4851050 fonctionne correctement ?

Vous pouvez utiliser des logiciels de communication série pour tester les ports. Assurez-vous que les pilotes sont correctement installés et que les paramètres des ports sont configurés correctement.

MODE D'EMPLOI PCI2S4851050 StarTech.com

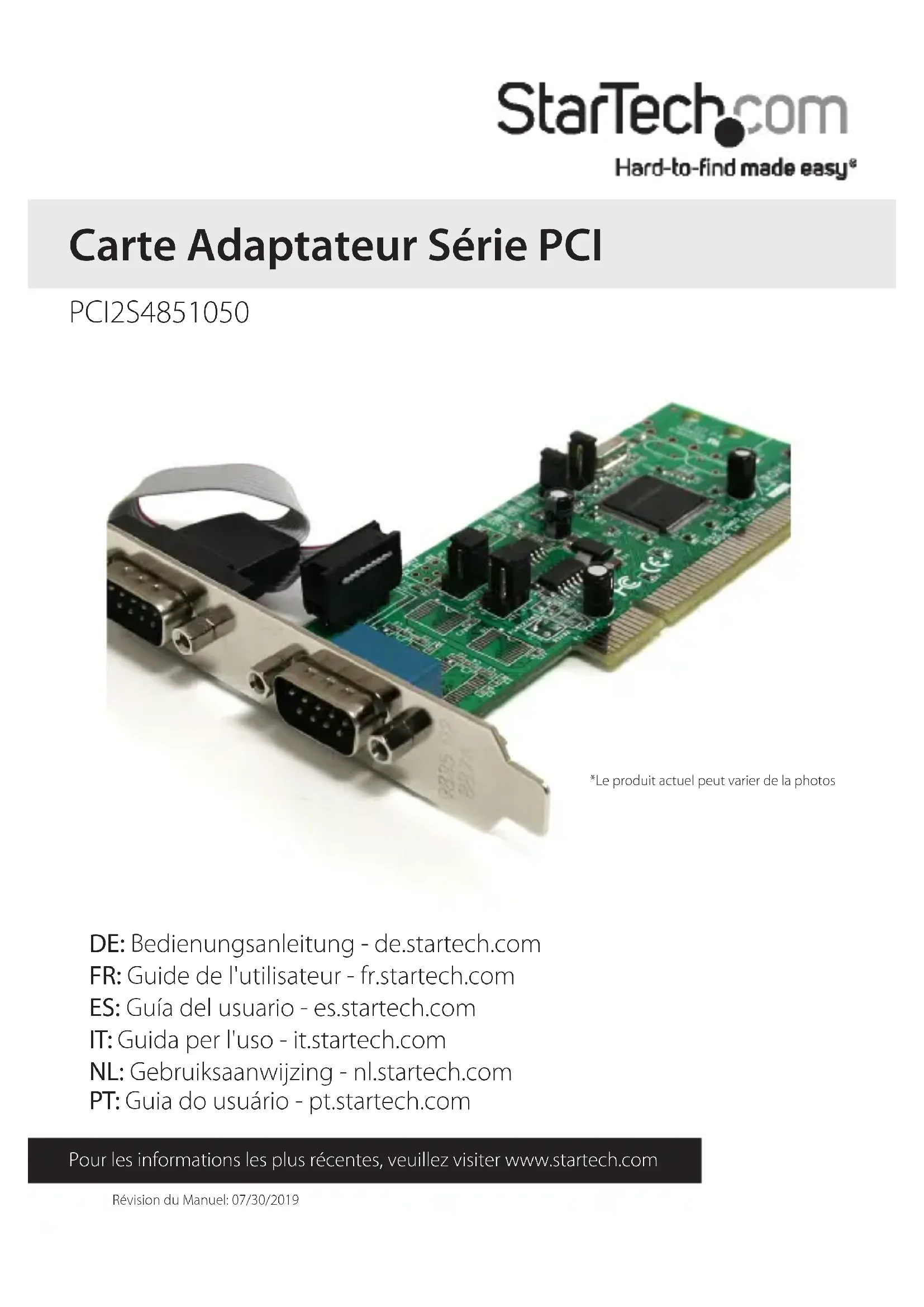

Révision du Manuel: 07/30/2019 Pour les informations les plus récentes, veuillez visiter www.startech.com DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com PCI2S4851050 Carte Adaptateur Série PCI *Le produit actuel peut varier de la photosManuel d’Instruction Déclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des marques, marques déposées, et d’autres dénominations et symboles protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.Manuel d’Instruction

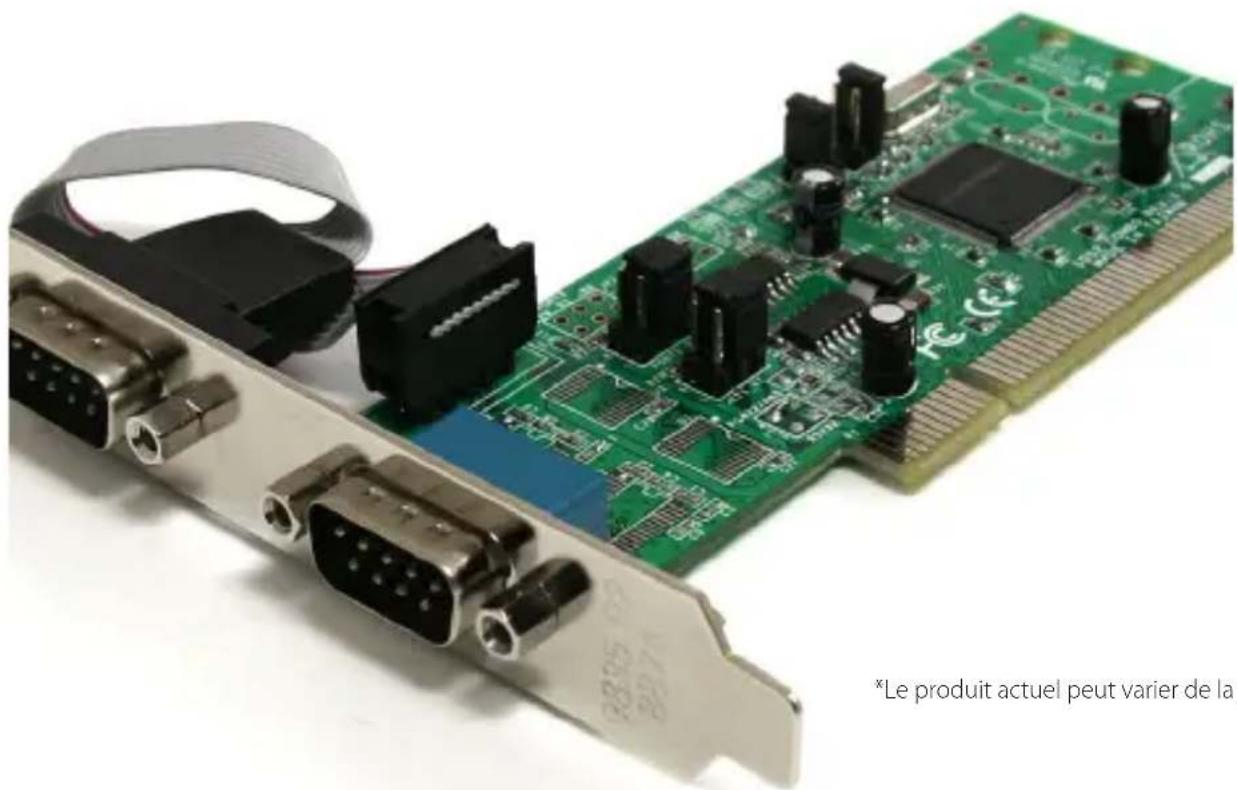

Introduction La Carte Adaptateur Série PCI RS422/485 2 Ports PCI2S4851050 avec UART 161050 ajoute deux ports série RS422/RS485 DB9 en utilisant un connecteur d’extension PCI unique. La carte série ore une haute performance 16C1050 UART et est compatible avec les spécications bus PCI 2.3. Une conception ‘single-chip’ ecace et un tampon FIFO transmission/réception 256 octets fonctionnent ensemble pour fournir une communication série haute vitesse, tout en réduisant la charge globale du CPU. Avec les supports standard et prol bas fournis, cette carte série d’extension PCI convient à un large éventail de facteurs de forme et est un complément parfait pour la connexion de périphériques série RS422/485 sur un ordinateur hôte. Pour plus de polyvalence, l’adaptateur RS422/485 est capable de supporter des emplacements PCI / PCI-X 3.3 ou 5V. Contenu de l’Emballage

• Ordinateur compatible PCI avec emplacement PCI 5V ou 3.3V disponible

• Chassis/boitier d’ordinateur avec un emplacement carte d’extension prol complet, ou emplacements carte d’extension prol bas dual.

Installation ATTENTION ! Les Cartes PCI, comme tout autre matériel informatique, peuvent être gravement endommagées par l’électricité statique. Assurez-vous que vous êtes correctement relié à la terre avant d’ouvrir votre boîtier d’ordinateur ou de toucher votre carte PCI. StarTech.com vous recommande de porter un bracelet antistatique lors de l’installation de toute composante informatique. Si un bracelet antistatique est indisponible, déchargez-vous de toute l’accumulation d’électricité statique en touchant une grande surface métallique reliée à la terre (comme le boîtier de l’ordinateur) pendant plusieurs secondes. Faites également attention à saisir la carte PCI par ses bords et non pas par les connecteurs dorés. Réglages Jumper Les deux ensembles de jumpers sur cette carte (J4, J3 et PORT1_RT, PORT2_RT) sont utilisés pour congurer mode de fonctionnement/protocole série et le fonctionnement 2/4-ches respectivement. Fonctionnement RS422 Jumper Broche Signal (RS422) 1 TxD+ 2 TxD- 3 RxD+ 4 RxD- 5 GNDManuel d’Instruction

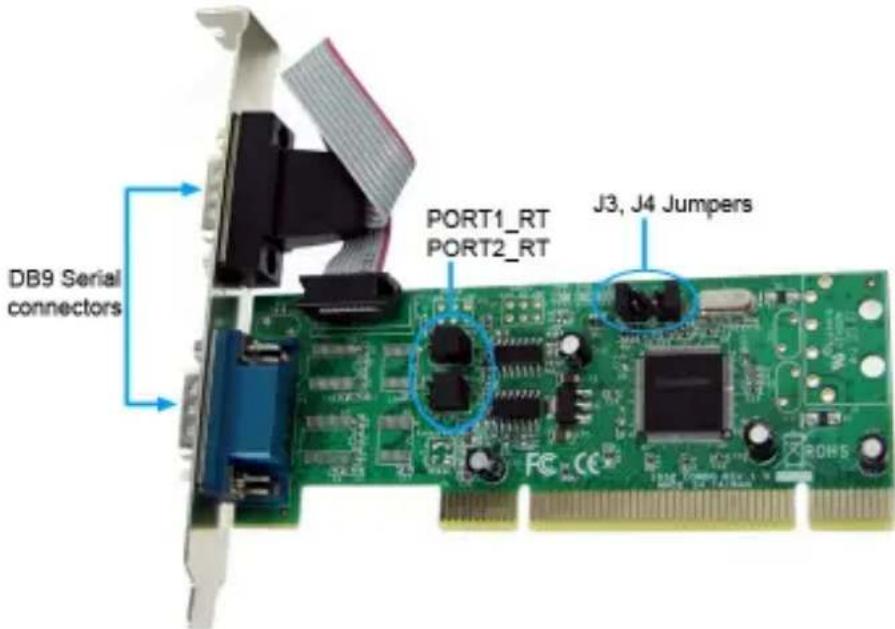

Fonctionnement RS485 Installation du Matériel

1. Éteignez votre ordinateur et les périphériques connectés à l’ordinateur (imprimante,

scanner, disques durs externes, etc.) Débranchez le câble d’alimentation à l’arrière de l’alimentation de l’ordinateur et débranchez tous les périphériques.

2. Retirez le capot du boîtier de l’ordinateur. Reportez-vous à la documentation de

votre système informatique pour plus de détails.

3. Localisez un emplacement PCI ou PCI-X disponible et enlevez la plaque métallique à

l’arrière du boîtier de l’ordinateur.

4. Insérez la carte dans l’emplacement PCI ou PCI-X disponible et xez le support de la

carte à l’arrière du boîtier. NOTE : Si vous installez la carte dans un système au petit facteur de forme/prol bas, remplacer le support prol complet préinstallé par le support d’installation prol bas inclus peut être nécessaire. Cette conguration nécessitera deux emplacements de carte d’extension adjacents sur l’ordinateur hôte.

5. Placez le couvercle sur le boîtier de l’ordinateur.

6. Insérez le câble d’alimentation dans la prise d’alimentation et rebranchez tous les

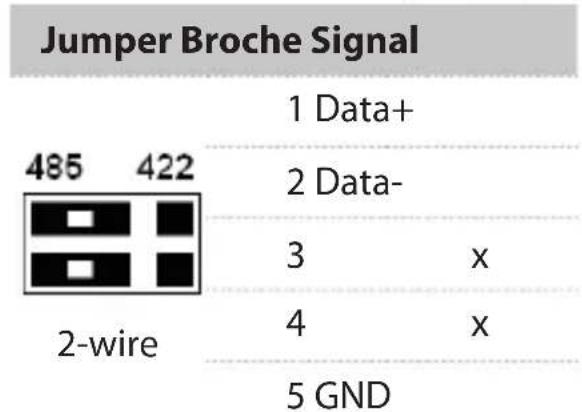

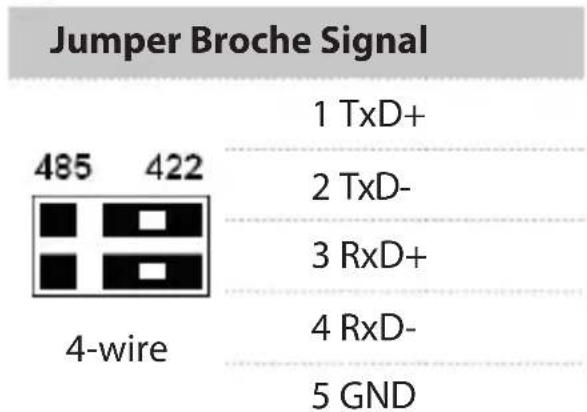

autres connecteurs retirés à l’étape 1. Jumper Broche Signal 2-wire 1 Data+ 2 Data- 3 x 4 x 5 GND Jumper Broche Signal 4-wire 1 TxD+ 2 TxD- 3 RxD+ 4 RxD- 5 GNDManuel d’Instruction

1. Lorsque l’Assistant Nouveau matériel détecté apparaît sur l’écran, insérez le CD

dans votre lecteur CD/DVD. Si vous êtes invité à vous connecter à Windows Update, veuillez sélectionner l’option “Non, pas cette fois” et cliquez sur Suivant.

2. Sélectionnez l’option Installer à partir d’une liste (avancé) puis cliquez sur le

3. Sur la page suivante, sélectionnez l’option ”Ne pas rechercher”, et sur la page

suivante, cliquez sur le bouton “Have Disk”. Vous pourriez devoir choisir un type de matériel avant d’obtenir l’option “Have Disk”, de sorte qu’il sut de sélectionner l’élément très haut dans la liste.

4. Cliquez sur le bouton “Parcourir” dans la fenêtre pop-up, et depuis la fenêtre de navigation,

allez dans le dossier correspondant à votre version du système d’exploitation.

5. Cherchez le chier appelé SBMP.inf. Sélectionnez ce chier et cliquez sur le bouton

Ouvrir, puis cliquez simplement sur le bouton OK ou sur Suivant sur chaque fenêtre jusqu’à ce que l’Assistant de Mise à jour se termine.

6. Suivez à nouveau la même procédure pour toute invite d’autre matériel trouvé, sans

utiliser le chier SBSERIAL.inf. Windows Vista/7/Server 2008 R2

1. Lorsque la fenêtre Nouveau matériel détecté apparaît sur l’écran, sélectionnez

l’option parcourir l’ordinateur et insérez le CD de pilotes livré avec la carte dans votre lecteur CD/DVD.

2. Sur la page suivante, sélectionnez l’option pour choisir parmi une liste de dispositifs.

3. Il devrait y avoir un bouton Have Disk sur la page suivante, cliquez dessus, puis

cliquez sur le bouton Parcourir.

4. Dans la fenêtre de navigation, allez dans le dossier correspondant à votre version du

système d’exploitation.

5. Dans le dossier du pilote, sélectionnez le chier SBMP.INF, puis cliquez sur le bouton

Ouvrir, puis sur OK, puis cliquez sur Suivant pour continuer l’installation.

6. Suivez la même procédure à nouveau pour toute autre invite de matériel trouvé,

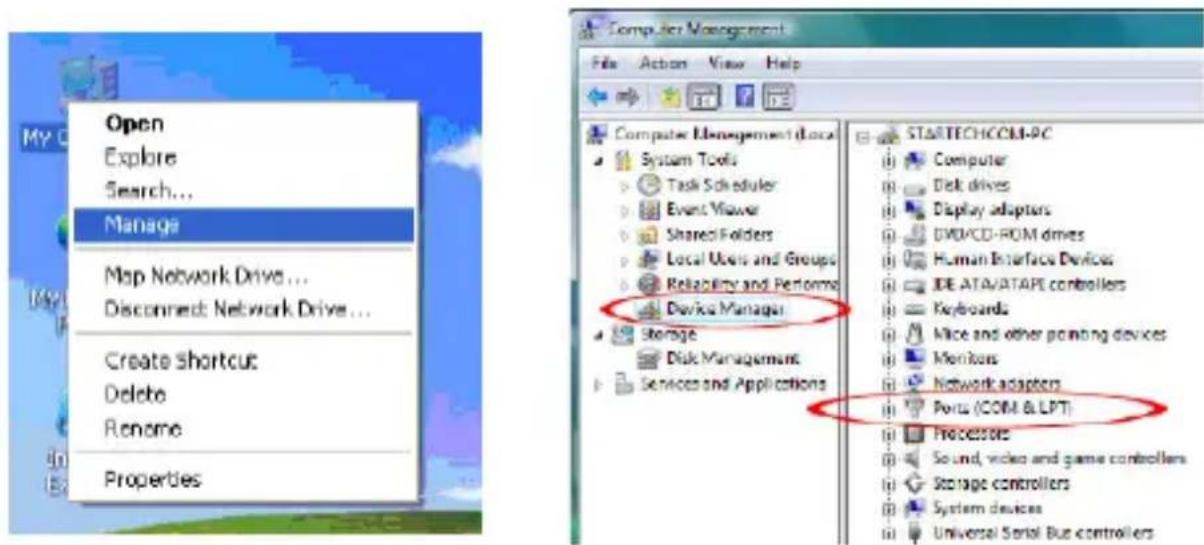

Vérication de l’Installation A partir du bureau principal, faites clic-droit sur “Poste de travail” (“Computer” dans Vista/7), puis sélectionnez Gérer. Dans la fenêtre Gestion de l’ordinateur, sélectionnez Gestionnaire de périphériques dans le panneau gauche de la fenêtre. Double-cliquez sur l’option “Ports (COM et LPT)”. Le nombre approprié de ports COM supplémentaires devrait être visible. Le(s) port(s) sont prêts à être raccordés à des périphériques série.Manuel d’Instruction

Spécications Interface Hôte PCI révision 2.3 (3.3V/5V, 33/66MHz) Facteur de Forme Prols Complet/Bas ID Chipset SystemBase SB16C1052PCI Connecteurs Externes 2 x DB9 mâle 9-broches Protocoles Supportés RS485, RS422 Bits de Données 5, 6, 7, 8 Bits d’Arrêt 1, 1.5, 2 Taux de Transfert de Données Maximum 128,000 Kbps Taille du Tampon 256 Byte Tx/Rx Température de Fonctionnement 0°C ~ 85°C Température de Stockage -40°C ~ 85°C Dimensions 120.0mm x 45.0mm x 18.0mm Poids 55.8g Systèmes d’Exploitation Compatibles Windows 2000/XP/Server 2003/Vista/ Server 2008 R2/7 (32/64-bit)Manuel d’Instruction

Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements. Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads Informations sur la Garantie Ce produit est couvert par une garantie à vie. En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d’achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d’œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d’une mauvaise utilisation, abus, modication ou l’usure normale. Limitation de Responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de prots, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié à l’utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s’appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s’appliquer à vous.Hard-to-nd made easy. à StarTech.com, ce n’est pas un slogan. C’est une promesse. StarTech.com est votre source unique pour chaque partie de connectivité dont vous avez besoin. De la dernière technologie pour les produits existants - et toutes les pièces qui relient l’ancien au nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions. Nous rendons facile le fait de localiser les pièces, et nous les livrons rapidement partout où elles doivent aller. Il sut de parler à l’un de nos conseillers techniques ou de visiter notre site Web. Vous serez connecté en un rien de temps aux produits dont vous avez besoin. Visitez www.startech.com pour des informations complètes sur tous les produits StarTech.com et d’accéder à des ressources exclusives et gain de temps des outils. StarTech.com est un fabricant de pièces de connectivité et de technologie certié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taïwan, desservant un marché mondial.
