Type de produit	Carte série PCI Express RS-232 4 ports
Marque	StarTech.com
Modèle	PEX4S553B
Interface bus	PCI Express 1.0a (x1, compatible x4/x8/x16)
Connecteurs externes	4 x DB9 mâle (via câble épanoui inclus)
Protocole série	RS-232
Taux de transfert max	250 Kbps par port
Chipset	ASIX MosChip MCS9904CV-AA
UART	16C550
Facteur de forme	Profil complet / bas (support inclus)
Systèmes d'exploitation supportés	Windows 98SE/2000/XP/Vista/7/Server 2003/2008 R2 (32/64-bit), Windows XP Embedded/CE 5.0/6.0, Mac OS 10.4/10.5, Linux kernel 2.6.11+
Température de fonctionnement	0°C ~ 70°C
Température de stockage	-40°C ~ 85°C
Humidité de fonctionnement	5% ~ 85% HR
Dimensions (estimées)	120 mm x 20 mm x 100 mm (L x H x P)
Poids (estimé)	50 g
Alimentation	Via le bus PCI Express (3.3V/12V, environ 5W)
Contenu de l'emballage	Carte PCI Express, câble épanoui DB9, support profil complet, CD pilote, manuel d'instruction
Garantie	Garantie à vie
Entretien et nettoyage	Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de solvants ou produits abrasifs.
Sécurité	Éteignez l'ordinateur et débranchez l'alimentation avant installation. Évitez les décharges électrostatiques. Tenez compte des précautions de la notice FCC.
Pièces détachées et réparabilité	Aucune pièce détachable disponible. En cas de panne, contacter le support technique StarTech.com (garantie à vie).

FOIRE AUX QUESTIONS - PEX4S553B StarTech.com

Comment installer la carte PEX4S553B dans mon ordinateur ?

1. Éteignez l'ordinateur et débranchez le câble d'alimentation. 2. Ouvrez le boîtier. 3. Localisez un emplacement PCI Express libre (compatible x1, x4, x8 ou x16). 4. Retirez la plaque métallique correspondante. 5. Insérez la carte fermement. 6. Vissez le support. 7. Refermez le boîtier, rebranchez l'alimentation et démarrez.

Quels systèmes d'exploitation sont compatibles avec cette carte ?

La carte est compatible avec Windows 98SE, 2000, XP, Server 2003, Vista, Server 2008 R2, 7 (32/64-bit), Windows XP Embedded, CE 5.0/6.0, Mac OS 10.4/10.5 et Linux kernel 2.6.11 et supérieur.

Pourquoi mes ports COM n'apparaissent-ils pas dans le gestionnaire de périphériques ?

Assurez-vous que les pilotes sont installés correctement. Vérifiez que la carte est bien insérée dans l'emplacement PCI Express. Redémarrez l'ordinateur. Sous Windows, allez dans le Gestionnaire de périphériques et vérifiez la présence de Ports (COM et LPT). Si aucun port supplémentaire n'apparaît, réinstallez le pilote depuis le CD fourni.

Comment installer les pilotes sous Windows 7 ?

1. Lorsque le message 'Nouveau matériel détecté' apparaît, cliquez sur 'Localiser et installer le logiciel pilote (recommandé)'. 2. Choisissez 'Ne pas rechercher en ligne'. 3. Insérez le CD pilote. Windows cherchera automatiquement. 4. Si une fenêtre de sécurité apparaît, cliquez sur 'Installer ce pilote quand même'. 5. Une fois terminé, cliquez sur 'Fermer'.

Quelle est la vitesse maximale de transmission par port ?

Le taux de transfert maximal est de 250 Kbps par port, en protocole RS-232.

Comment vérifier que la carte est correctement installée ?

Sous Windows, faites un clic droit sur 'Poste de travail' > 'Gérer' > 'Gestionnaire de périphériques'. Développez Ports (COM et LPT). Vous devriez voir 4 ports COM supplémentaires (par exemple COM3, COM4, COM5, COM6). Ces ports sont prêts à être utilisés.

Puis-je utiliser cette carte avec un ancien ordinateur ?

Oui, à condition que l'ordinateur dispose d'un emplacement PCI Express (x1, x4, x8 ou x16) et d'un système d'exploitation compatible (Windows 98SE et ultérieurs, Mac OS 10.4+, Linux 2.6.11+).

Que faire si le CD de pilotes est manquant ou endommagé ?

Vous pouvez télécharger les derniers pilotes sur le site de StarTech.com : www.startech.com/downloads. Recherchez le modèle PEX4S553B. Les pilotes sont également disponibles sur les sites des fabricants de chipset (ASIX MosChip).

Cette carte est-elle compatible avec les logiciels de communication série ?

Oui, elle est compatible avec tout logiciel utilisant des ports COM RS-232 standard, comme les terminaux série, les logiciels de contrôle industriel, les applications de point de vente, etc. Assurez-vous que le logiciel supporte les ports COM émulés ou réels.

Quel câble utiliser pour connecter des périphériques série ?

Utilisez un câble DB9 mâle-femelle standard pour relier vos périphériques RS-232 (modems, imprimantes, lecteurs de codes-barres, etc.) aux ports DB9 mâles de la carte. La carte inclut un câble épanoui avec 4 connecteurs DB9 mâles.

MODE D'EMPLOI PEX4S553B StarTech.com

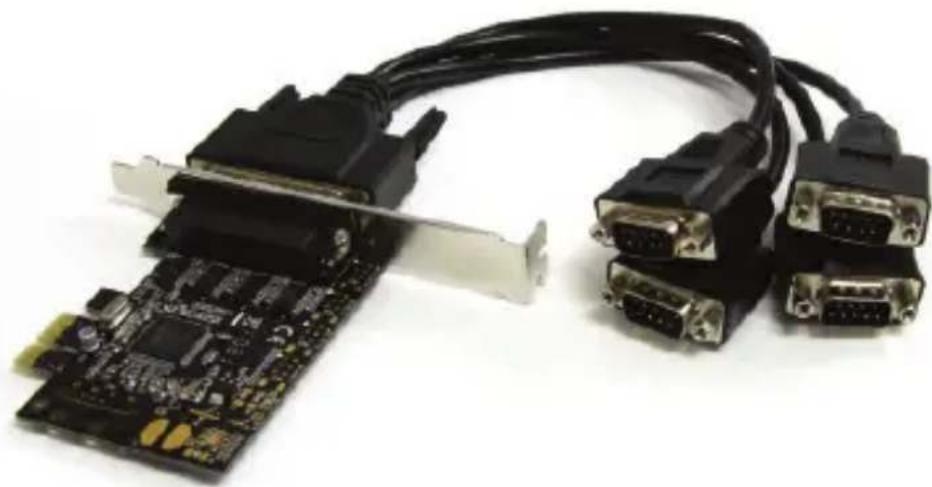

Carte Série PCI Express RS232 4 Ports avec Câble Épanoui

PEX4S553B

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction....1

Contenu de l'Emballage .... 1

Configuration Requise....1

Installation .... 1

Installation du Matériel....1

Installation du Pilote 2

Vérification de l'Installation....2

Spécifications....3

Informations sur la Garantie ....4

Introduction Contenu de l'Emballage

• Carte série PCI Express
  • Câble Épanoui DB9
  • Support Profil Complet
• CD Pilote
• Manuel d'Instruction

Configuration Requise

- Ordinateur compatible PCI Express avec emplacement PCIe disponible

- Microsoft ^ Windows ^ 98SE/2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64 bit), Windows XP Embedded/CE5.0/CE6.0, ou Apple ^ Mac OS ^ 10.4/10.5, ou Linux ^ kernel 2.6.11 et supérieur

Installation Installation du Matériel

1. Éteignez votre ordinateur et les périphériques connectés à l'ordinateur (ex : imprimante, scanner, disques durs externes, etc.) Débranchez le câble d'alimentation à l'arrière de l'alimentation de l'ordinateur.
2. Retirez le capot du boîtier de l'ordinateur.
3. Localisez un emplacement PCI Express disponible et enlevez la plaque métallique à l'arrière du boîtier de l'ordinateur. Notez que cette carte fonctionne dans les emplacements PCI Express à voies supplémentaires (ex : emplacements x4, x8 ou x16)
4. Insérez la carte dans l'emplacement PCI Express disponible et vissez le support à l'arrière du boitier.
5. Replacez le capot sur l'ordinateur.
6. Insérez le câble d'alimentation dans la prise d'alimentation.

Installation du Pilote

Windows 2000/XP/Server 2003

1. Lorsque l'assistant Nouveau matériel détecté apparaît sur l'écran, insérez le CD dans votre lecteur CD-ROM. Si vous êtes invité à vous connecter à Windows Update, veuillez sélectionner l'option "Non, pas cette fois" et cliquez sur Suivant.
2. Sélectionnez l'option "Installer les pilotes automatiquement (recommandé)" puis cliquez sur le bouton Suivant.
3. Windows devrait maintenant commencer à rechercher les pilotes. Une fois cette opération terminée, cliquez sur le bouton Terminer.

Windows Vista/7

1. Lorsque la fenêtre Nouveau matériel détecté apparaît sur l'écran, cliquez sur "Localiser et installer le logiciel pilote (recommandé)". Si vous êtes invité à rechercher en ligne, sélectionnez l'option "Ne pas rechercher en ligne".
2. Lorsque vous êtes invité à insérer le disque, insérez le CD de pilotes livré avec la carte dans votre lecteur CD-ROM et Windows va automatiquement procéder à la fouille du CD.
3. Si une fenêtre de dialogue Sécurité Windows apparaît, cliquez sur "Installer ce pilote quand même" pour continuer.
4. Une fois le pilote installé, cliquez sur le bouton Fermer.

Vérification de l'Installation

Windows 2000/XP/Server 2003/Vista/7

A partir du bureau principal, faites clic-droit sur "Poste de travail" ("Ordinateur" dans 7/Vista), puis sélectionnez Gérer. Dans la fenêtre Gestion de l'ordinateur, sélectionnez Gestionnaire de périphériques dans le panneau gauche de la fenêtre.

Double-cliquez sur "Ports (COM et LPT)". Le nombre approprié de ports COM supplémentaires devrait être visible. Le(s) port(s) sont prêts à se connecter à de nouveaux dispositifs.

Spécifications

Interface Bus	PCI Express 1.0a(x1 connecteur emplacement)
Facteur de Forme Profil Complet/Bas
ID Chipset ASIX MosChip MCS9904CV-AA
Connecteurs Externes	4 x DB9 mâle(via câble épanoui inclus)
UART 16C550
Protocole Série RS-232
Taux Maximum de Transfert de Données	250 Kbps (par port)
Température de Fonctionnement 0°C ~ 70°C
Température de Stockage -40°C ~ 85°C
Humidité 5% ~ 85% HR
Systèmes d'Exploitation Compatibles	Windows 98SE/2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit), Windows XP Embedded/POS Ready 2009/Embedded Search 2009/CE 5.0/CE 6.0Mac OS 10.4/10.5,Linux Kernel 2.6.11 et supérieur

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie à vie.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de Responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
