Caractéristiques techniques	Carte PCI à 2 ports série, compatible avec les systèmes d'exploitation Windows et Linux.
Utilisation	Idéale pour ajouter des ports série à un ordinateur de bureau, permettant la connexion de périphériques série tels que des modems, des imprimantes ou des équipements industriels.
Maintenance et réparation	Vérifiez régulièrement les connexions et les ports pour assurer un fonctionnement optimal. En cas de défaillance, remplacez la carte PCI.
Sécurité	Assurez-vous que l'ordinateur est éteint avant d'installer ou de retirer la carte. Évitez les décharges électrostatiques lors de la manipulation.
Informations générales	Compatible avec les boîtiers PC à faible profil. Installation facile avec un pilote fourni sur CD ou disponible en ligne.

FOIRE AUX QUESTIONS - PCI2S550_LP StarTech.com

Quelle est la compatibilité de la carte PCI2S550_LP avec les systèmes d'exploitation ?

La carte PCI2S550_LP est compatible avec les systèmes d'exploitation Windows, Linux et macOS. Assurez-vous d'avoir les derniers pilotes installés pour une performance optimale.

Comment installer la carte PCI2S550_LP dans mon ordinateur ?

Pour installer la carte, éteignez votre ordinateur, ouvrez le boîtier, insérez la carte PCI dans un slot PCI disponible, puis refermez le boîtier et redémarrez l'ordinateur. Installez ensuite les pilotes nécessaires.

Que faire si la carte n'est pas reconnue par le système ?

Vérifiez que la carte est correctement insérée dans le slot PCI. Assurez-vous que les pilotes sont installés et à jour. Essayez également de tester la carte dans un autre slot PCI ou un autre ordinateur.

La carte PCI2S550_LP prend-elle en charge les ports USB 3.0 ?

Non, la carte PCI2S550_LP prend en charge uniquement les ports USB 2.0. Pour USB 3.0, il vous faudra une autre carte compatible.

Comment résoudre les problèmes de connexion avec des périphériques USB connectés ?

Vérifiez que les périphériques USB sont correctement branchés et fonctionnels. Testez les ports USB avec d'autres périphériques. Assurez-vous également que les pilotes de la carte sont installés et à jour.

Quel est le maximum de périphériques USB que je peux connecter à la carte PCI2S550_LP ?

La carte PCI2S550_LP permet de connecter jusqu'à 2 périphériques USB simultanément.

Y a-t-il des limitations de vitesse pour les ports USB de la carte ?

Oui, les ports USB de la carte PCI2S550_LP prennent en charge des vitesses de transfert allant jusqu'à 480 Mbps, correspondant à la norme USB 2.0.

Où puis-je trouver les pilotes pour la carte PCI2S550_LP ?

Les pilotes pour la carte PCI2S550_LP peuvent être téléchargés depuis le site officiel de StarTech.com dans la section de support de votre produit.

Que faire si la carte surchauffe ?

Assurez-vous que votre boîtier d'ordinateur est bien ventilé et qu'il n'y a pas de poussière obstruant les ventilateurs. Si la surchauffe persiste, envisagez de retirer la carte et de la tester dans un autre système.

La carte PCI2S550_LP nécessite-t-elle une alimentation supplémentaire ?

Non, la carte PCI2S550_LP ne nécessite pas d'alimentation supplémentaire, elle fonctionne à partir de l'alimentation de la carte mère.

MODE D'EMPLOI PCI2S550_LP StarTech.com

Carte Série PCI Carte Série PCI RS-232 Haute- vitesse à 1 Port Carte Série PCI RS-232 Haute-vitesse Prol Bas à 1 Port Carte Série PCI RS-232 Haute- vitesse à 2 Ports Carte Série PCI RS-232 Haute-vitesse Prol Bas à 2 Ports Manuel d’Instruction Révision du Manuel:02/25/2013 Pour les informations les plus récentes, veuillez visiter www.startech.com

Carte Série, Parallèle PCI RS-232 Haute- vitesse à 2 Ports, EPP/ECP à 1 PortDéclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des marques, marques déposées, et d’autres dénominations et symboles protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.i Table des Matières Introduction ...............................................................................................1 Caractéristiques ....................................................................................................... 1 Avant de Commencer .............................................................................1 Conguration Requise .......................................................................................... 1 Contenu de l’Emballage ....................................................................................... 2 Installation ..................................................................................................2 Installation du Matériel ......................................................................................... 2 Installation des Pilotes .......................................................................................... 3 Vérication de votre Installation ....................................................................... 4 Spécications ............................................................................................6 Produits Accessoires de StarTech.com ..............................................7 Support Technique ..................................................................................8 Informations sur la Garantie .................................................................81 Introduction Merci d’avoir acheté une Carte Série RS-232 PCI Haute-vitesse StarTech.com. Ce produit ajoute un (PCI1S550, PCI1S550_LP) ou deux (PCI2S550, PCI2S550_LP) ports série à votre ordinateur. Ce produit est le moyen idéal pour protéger votre investissement dans la technologie de série et fonctionne avec pratiquement n’importe quel périphérique doté d’une interface série, y compris: imprimantes, modems, PDA, et bien plus encore. Caractéristiques

• Ajoute des ports série RS-232 haute vitesse à votre ordinateur

• Conforme à la spécication PCI 2.1

• Compatible avec la plupart des systèmes d’exploitation

• Fournit un Taux de transfert allant jusqu’à 115.2 kbits/sec

• Entièrement Plug and Play pour une installation et une conguration facile Avant de Commencer Conguration Requise

• Un ordinateur exécutant Windows XP/2000/NT/ME/98SE/98/95, DOS/Windows 3.1

• Un emplacement PCI disponible (les modèles se terminant par “_LP” exigent un emplacement PCI prol bas)

• Un lecteur CD-ROM ou un autre lecteur optique (pour l’installation du logiciel pilote)2 Contenu de l’Emballage Ce paquet doit contenir:

• 1 x Manuel d’Instruction ATTENTION! Les Cartes PCI, comme tout autre matériel informatique, peuvent être gravement endommagés par l’électricité statique. Assurez-vous que vous êtes correctement relié à la terre avant d’ouvrir votre boîtier d’ordinateur ou de toucher la carte. StarTech.com vous recommande de porter un bracelet antistatique lors de l’installation de toute composante informatique. Si un bracelet antistatique est indisponible, déchargez-vous de toute l’accumulation d’électricité statique en touchant une grande surface métallique reliée à la terre (comme le boîtier de l’ordinateur) pendant plusieurs secondes. Faites également attention à saisir la carte par ses bords et non pas par les connecteurs dorés. Installation Cette section vous guidera à travers l’installation de votre carte PCI et du logiciel associé. Veuillez lire attentivement les instructions et remplir chaque étape de la liste dans l’ordre indiqué. Installation du Matériel

1. Assurez-vous que votre

système est débranché et que vous êtes relié à la terre.

2. Retirez le capot de votre

système (voir le manuel utilisateur de votre ordinateur pour plus de détails, si nécessaire) et tournez3 doucement votre ordinateur sur le côté.

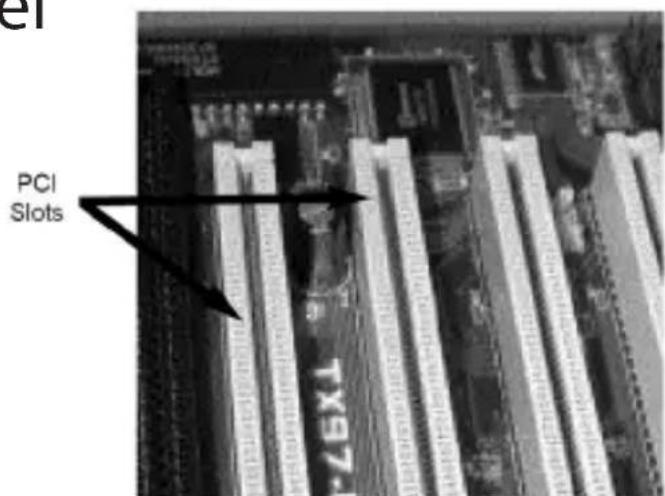

3. Recherchez un emplacement PCI disponible (généralement de

couleur blanche) et retirez la plaque métallique qui couvre le support arrière. Vous devrez peut-être utiliser un tournevis cruciforme pour eectuer cette étape. Conservez cette vis! Vous en aurez besoin pour xer la carte plus tard.

4. Introduisez délicatement la carte dans l’emplacement disponible, en

vous assurant qu’elle soit bien en place.

5. Fixez la carte en place en utilisant la vis retirée à l’étape 3.

6. Branchez la che du port fournie au port situé à l’arrière de la carte.

7. Mettez votre ordinateur sous tension.

Installation des Pilotes Si vous perdez votre disque de pilotes, ces pilotes sont disponibles en téléchargement gratuit à partir de notre site web. Visitez www.startech. com et cliquez sur le lien Téléchargements pour plus d’informations. Windows 95/98/ME

1. Windows détectera qu’un nouveau matériel a été inséré et lancera

l’Assistant Ajout de Nouveau Matériel. Cliquez sur Suivant et choisissez l’option Rechercher le meilleur pilote pour votre périphérique (recommandé). Cliquez sur Suivant.

2. Sur l’écran suivant, sélectionnez uniquement spécier un

emplacement. Cliquez sur Parcourir.

3. Dans la fenêtre de sélection de chier, double cliquez sur le dossier

win9x sous le Lecteur CD-ROM (X:). Cliquez sur OK. Le dossier que vous choisirez dépendra de la version Windows que vous utilisez; la lettre du lecteur et le nom du lecteur où le CD se trouve peut dépendre de la conguration de votre système.

4. La fenêtre emplacement de chier sous Spécier un emplacement

va maintenant contenir le chemin vers les chiers. Cliquez sur Suivant.4

5. L’Assistant vous informe que “Windows est maintenant prêt à

installer le meilleur pilote pour cet appareil...” Cliquez sur Suivant. L’assistant va terminer l’installation. Cliquez sur Terminer. Windows 2000/XP

1. Windows lancera l’Assistant Ajout de nouveau matériel. Cliquez

2. Choisissez l’option Rechercher un pilote approprié... et cliquez sur

3. Cochez uniquement l’option que lecteurs CD-ROM. Assurez-vous

que le disque d’installation est inséré dans le lecteur de disque. Cliquez sur Suivant.

4. Windows achera un message indiquant que “Windows a trouvé

un pilote pour ce dispositif”. Cliquez sur Suivant. Choisissez Oui ou Continuer si vous êtes averti que le chier de pilote n’a pas été signé numériquement.

5. Windows achera un message indiquant que “Windows a terminé

l’installation du logiciel pour cet appareil”. Cliquez sur Terminer.

6. Windows va continuer à détecter et à installer tout autre dispositif

restant. Si l’Assistant Ajout de Nouveau matériel de lance à nouveau, répétez les étapes 1 à 5. Autres Systèmes d’Exploitation Pour l’installation du logiciel de la carte série pour d’autres systèmes d’exploitation (Windows NT DOS/Windows 3.1, etc.) veuillez consulter la documentation contenue dans le(s) chier(s) texte situé dans le dossier approprié sur le CD d’installation. Vérication de votre Installation Windows 95/98/ME

1. Cliquez sur Démarrer > Paramètres > Panneau de conguration.5

2. Double-cliquez sur Système.

3. Cliquez sur l’onglet Matériel.

4. Si la carte n’apparaît pas avec un x rouge ou un point d’exclamation

jaune (!) à côté, Windows n’a pas détecté de problème avec l’installation et la carte devrait fonctionner normalement. Windows 2000/XP

1. Cliquez sur Démarrer > Paramètres > Panneau de conguration.

2. Double-cliquez sur Système.

3. Cliquez sur l’onglet Matériel puis choisissez Gestionnaire de

4. Si la carte n’apparaît pas avec un x rouge ou un point d’exclamation

jaune (!) à côté, Windows n’a pas détecté de problème avec l’installation et la carte devrait fonctionner normalement.6 Spécications Connecteur(s) DB9 mâle (1) PCI1S550,

DB9 mâle (2) PCI2S550,

DB25 Femelle (1) PCI2S1P Interface de Série RS-232 Interface de Parallèle (PCI2S1P)

Systèmes d’Exploitation Compatibles Windows 95/98/ME/2000/NT/XP, DOS/Windows 3.1 Taux de Transfert de Données Jusqu’à 115.2 Kbits/sec (Série) Jusqu’à 1.5 Mbits/sec (Parallèle)7 Produits Accessoires de StarTech.com Contactez votre revendeur local StarTech.com ou visitez www.startech.com pour des câbles ou d’autres accessoires qui vous aideront à obtenir les meilleures performances de votre nouveau produit. Câble Modem DB9F-DB25M MC3MF Câble Modem AT – 183 cm (mâle à femelle) MC6MF Câble de Connexion intermédiaire à 9 broches – 183 cm (mâle à femelle) MXT100 Câble de Connexion intermédiaire à 9 broches – 762 cm (mâle à femelle) MXT100_25 Adaptateur DB9F à DB25F AT925FF Adaptateur DB9F à DB25M AT925FM Adaptateur ultramince DB9F à DB25M AT925SFM Câble DB9 femelle à DB25 mâle traversier/simulateur de modem - 305 cm SCNM925FM Câble DB9 traversier/simulateur de modem - 305 cm (femelle à femelle) SCNM9FF Câble DB9 traversier/simulateur de modem - 762cm (femelle à femelle) SCNM9FF25 Câble DB9 traversier/simulateur de modem - 305 cm (mâle à femelle) SCNM9FM Câble modem DB9 - 183 cm (femelle à femelle) MXT100FF8 Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech. com/support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements. Informations sur la Garantie Ce produit est couvert par une garantie à vie. En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d’achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d’œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d’une mauvaise utilisation, abus, modication ou l’usure normale. Limitation de responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech. com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de prots, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié à l’utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s’appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s’appliquer à vous.StarTech.com a développé depuis 1985 des solutions faciles, fournissant des solutions de haute qualité à une diversité de clients TI et A/V qui englobe de nombreux canaux, y compris le gouvernement, l’éducation et les installations industrielles pour n’en nommer que quelques-uns. Nous orons un choix inégalé de pièces d’ordinateur, de câbles, de produits A/V, des solutions de gestion de serveur et KVM, desservant le monde entier grâce à nos implantations aux Etats-Unis, au Canada, au Royaume-Uni et à Taiwan. Visitez www.startech.com aujourd’hui pour des informations complètes sur tous nos produits et un accès exclusif aux outils interactifs tels que le câble Finder, les pièces Finder et le Guide de référence KVM.
