PCI1S950DV - Carte électronique StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte série RS232 PCI double tension 1/2 port
Marque	StarTech.com
Modèle	PCI1S950DV
Interface hôte	PCI (5V) / PCI-X (3.3V)
Facteur de forme	Profil bas / complet
Connecteurs	1 x mâle DB9
Taux de transfert max	460 Kbps
Chipset	Oxford OX16PCI952
Température de fonctionnement	-40°C à 85°C
Systèmes d'exploitation supportés	Windows NT4/95/98SE/ME/2000/XP/Vista/7 (32/64-bit), Linux
Nombre de ports série	1 (modèle PCI1S950DV)
Tension supportée	Double tension (RS-232)
Alimentation	Alimenté par le bus PCI (5V/3.3V)
Dimensions (approx.)	120 mm x 106 mm (standard PCI)
Poids (approx.)	50 g
Fonctions principales	Ajout de ports série RS232, double tension pour périphériques variés, taux de transfert élevé
Installation	Insérer dans un slot PCI/PCI-X libre, fixer au boîtier, installer le pilote
Entretien et nettoyage	Décharger l'électricité statique avant manipulation ; manipuler par les bords
Sécurité	Débrancher l'alimentation avant installation ; porter un bracelet anti-statique
Pièces détachées et réparabilité	Support profil bas inclus ; garantie à vie (pièces et main-d'œuvre)
Contenu de l'emballage	Carte PCI, support profil bas, CD pilote, manuel d'instruction
Garantie	Garantie à vie contre les défauts de matériaux et de fabrication

FOIRE AUX QUESTIONS - PCI1S950DV StarTech.com

Comment installer la carte PCI1S950DV dans mon ordinateur ?

Éteignez l'ordinateur, débranchez l'alimentation, retirez le capot. Repérez un slot PCI/PCI-X libre, retirez le cache métallique, insérez la carte en appuyant fermement, puis fixez-la avec la vis. Replacez le capot et rebranchez l'alimentation. Consultez le manuel pour les détails.

Quels systèmes d'exploitation sont compatibles avec cette carte ?

La carte est compatible avec Windows NT4/95/98SE/ME/2000/XP/Vista/7 (32 et 64 bits) et Linux.

Comment installer les pilotes sous Windows ?

Insérez le CD de pilotes fourni. Lors du premier démarrage, Windows détectera le nouveau matériel. Sélectionnez 'Installer à partir d'un emplacement spécifique', indiquez le chemin du CD, et suivez les invites. Ignorez l'avertissement de test logo Windows et cliquez sur 'Continuer'. Répétez l'opération pour chaque port.

Pourquoi Windows ne détecte-t-il pas la carte ?

Vérifiez que la carte est correctement insérée dans le slot PCI. Assurez-vous que le slot est fonctionnel. Redémarrez l'ordinateur. Si le problème persiste, essayez un autre slot ou contactez le support technique.

Comment maximiser le taux de transfert de données ?

Allez dans le Gestionnaire de périphériques, faites un clic droit sur le port série, propriétés, onglet 'Data Rate', cliquez sur 'Detect Crystal Frequency' pour configurer automatiquement le débit maximal.

La carte est-elle compatible avec les ordinateurs à profil bas ?

Oui, la carte est livrée avec un support profil bas que vous pouvez remplacer si nécessaire pour s'adapter aux boîtiers compacts.

Quelles précautions prendre contre l'électricité statique ?

Déchargez l'électricité statique en touchant une surface métallique mise à la terre avant de manipuler la carte. Utilisez un bracelet anti-statique si possible. Manipulez la carte par les bords, jamais par les connecteurs dorés.

La carte fonctionne-t-elle sous Linux ?

Oui, elle est supportée sous Linux. Le chipset Oxford OX16PCI952 est reconnu par le noyau. Consultez la documentation de votre distribution pour l'installation des pilotes série.

Que faire si un conflit de ressources se produit ?

Dans le Gestionnaire de périphériques, vérifiez les IRQ et adresses E/S. Vous pouvez modifier les paramètres manuellement dans les propriétés du périphérique. Sinon, réinstallez les pilotes ou déplacez la carte vers un autre slot PCI.

Quelle est la garantie de ce produit ?

Le produit est couvert par une garantie à vie contre les défauts de matériaux et de fabrication. Cela inclut les pièces et la main-d'œuvre. Les dommages dus à une mauvaise utilisation ne sont pas couverts.

MODE D'EMPLOI PCI1S950DV StarTech.com

Carte série RS232 PCI double tension 1/2 port

PCI1S950DV

PCI2S950DV

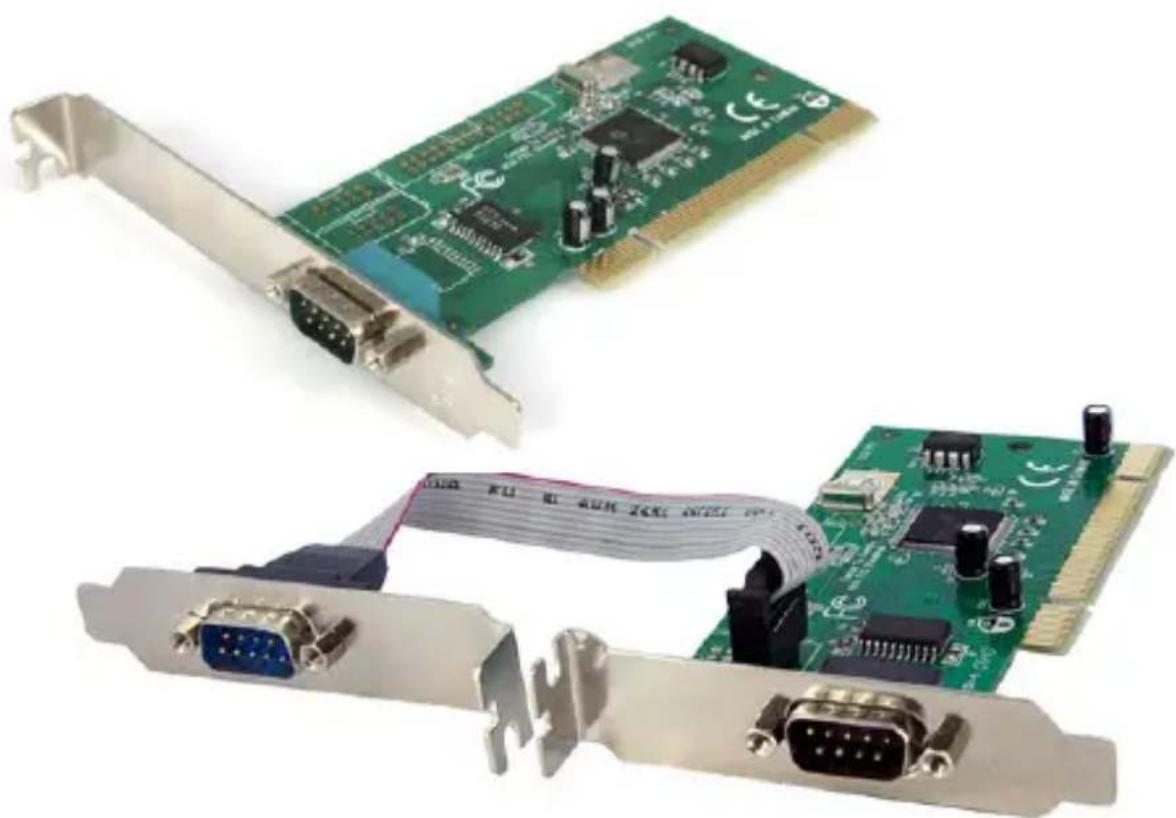

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuilles visitor www.startech.com

Déclaration de conformité FCC

Cet équipement a ete teste et declare conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conques pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génére, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causeer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produit pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouraged à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

Réorienter ou déplacer l'antenne de réception.
Augmenter la distance entre l'équipement et le récepteur.
- Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
- Consulter votre revendeur ou un technician radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tiersces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matieres

Introduction 1

Contenu de l'Emballage 1
Configuration Requise. 1

Installation 2

Installation du Matériel 2
Installation du Logiciel 2

Maximiser les taux de transfert de données 3

Specifications 4

Informations sur la Garantie 5

Introduction

Merci d'avoir acheté une Carte Série Double Tension RS-232 16950 StarTech.com. Cette carte PCI I/O vous permet d'utiliser des cables DB-9 pour connecter divers péripériques série, sur n'importe quel ordinateur disposant d'un emplacement d'extension PCI.

Contenu de l'Emballage

1 x Carte Série PCI / PCI-X
1 x Support Profil Bas
1 x CD Pilote
1 x Manuel d'Instruction

Configuration Requise

• Ordinateur avec port PCI disponible
• Un CD-ROM, DVD-ROM, ou autre lecteur optique compatible (pour l'installation du logiciel)
  PC Pentium ou supérieur avec un emplacement PCI ou PCI-X disponible
• Un Câble Série DB9-M standard pour chaque port (Veuillez voir Produits Accessoires)
• Microsoft® Windows® NT4/ 95/ 98SE/ ME/ 2000/ XP/ Vista/ 7 (32/64-bit), et Linux®

Installation

ATTENTION! Les cartes PCI, comme tout équipement informatique, peuvent être gravement endommagées par l'électricité statique. Assurez vous que vous étés décharge d'électricité statique avant de toucher au chassis de l'ordinateur et à la carte. StarTech.com vous recommende de porter un bracelet anti-statique lors de l'installation de toute composante informatique. Si un bracelet anti-statique n'est pas disponible, déchargez vous de toute accumulation d'électricité statique en touchant une large surface métallique mise à la terre ( comme le boîtier de l'ordinateur) pendant plusieurs secondes. Veuillez également manipulier la carte par les bords et non par les connecteurs dorés.

Installation du Matériel

1. Éteignez votre ordinateur et les péripériques connectés à l'ordinateur (imprimante, scanner, disques durs externes, etc.) Débranchez le cable d'alimentation à l'arrière de l'alimentation de l'ordinateur et déconnectez tous les péripériques.
2. Retirez le capot du boitier de l'ordinateur. Consultez la documentation de votre système informatique pour plus de détails.
3. Localisez un emplacement PCI ou PCI-X disponible et retirez le couvercle en métal sur l'arrête du boîtier de l'ordinateur.
4. Insérez la carte dans l'emplacement PCI ou PCI-X disponible et fixez tranche de la carte à l'arrête du boîtier.

REMARQUE: Si vous installez la carte dans un système au petit facteur de forme /à profil bas, Il pourrait être nécessaire de replacer le support profil complet préinstallé par le support profil bas inclus.

1. Replacez le capot sur le boitier de l'ordinateur.
2. Insérez le cable d'alimentation dans la prise d'alimentation et rebranche tous les autres connecteurs retires à l' étape 1.

Installation du Logiciel

Windows

Pour le premier redémarrage de l'ordinateur suivant l'installation de la carte série, Windows vous avertira qu'un nouveau matériel a eté détecté. À ce moment là, vous serez invité à l'installation du pilote.

1. Sélectionnez Installer à partir d'un emplacement spécifique, inséréz le CD de Pilotes et cliquez sur Suivant.

2. Sur l'écran qui suit, Sélectionnez Rechercher le meilleur pilote dans ces emplacements, et place une encoche pour Inclore cet emplacement dans la recherche. Assurez-vous que le chemin approprié du fichier ait été spécifique, puis cliquez sur Suivant.

3. Windows you've avertira alors que le logiciel en cours d'installation n'a pas passé le processus de test logo Windows. Veuillez ignorer cet avertissement et cliquez sur Continuer:

4. Windows va alors procéder à l'installation de la carte série. Une fois terminé, vous serez informé que l'assistant a terminé l'installation. Veuillez cliquer sur Terminer.
5. Une fois que la carte a eté installée, Windows demandera à ce que les mêmes étapes soient suivies afin d'installer les ports série. En tant que tel, pour terminer l'installation, veuillez repeter les étapes 1-4. Pour PCI2S950DV, le second port série nécessitera une installation, qui se lancera automatiquement après l'installation du premier port. En tant que tel, si vous installez PCI2S950DV, il vous sera demanded de suivre les étapes 1-4 une troisième fois.
6. ÀpRES l'installation, veuillez faire un cli c droit sur Poste de Travail, puis cliquez sur Gérer. Cliquez sur Gestionnaire de périphériques pour afficher les composants installés. Ici, vous trouvez l'adaptateur et les ports nouvellement installés :

Veuillez noter : L'installation de PCI2S950DV se traduira par deux ports affichés dans le Gestionnaire de périphériques.

Maximiser les taux de transfert de données

Une fois l'installation terminée, vous serez capable de configurer le(s) port(s) fourni(s) par la carte, comme vous le feriez pour tout autre port série. Pour ce faire, parcourez le chemin suivant:

Démarrer > Panneau de configuration > Système > Matériel (onglet) > Gestionnaire de péripériques

Afin de maximiser la capacité de transfert de données du port, faites un clic-droit sur l'un des ports nouvellement installés, et Sélectionnez Propriétés. Une fois que la fenêtre Propriétés s'ouvre, cliquez sur l'onglet Data Rate (Débit). Ici, vous verrez un bouton Detect Crystal Frequency (Détector la Fréquence d'Oscillation). Cliquez sur le bouton pour détector automatiquement la capacité de transfert de données du port. Veuillez notes que tandis que PCI1S950DV ne nécessite qu'une seule configuration de ce type, PCI2S950DV nécessitera une configuration pour chaque port séparé.

Specifications

	PCI1S950DV PCI2S950DV
Interface Hôte PCI (5V) / PCI-X (3.3V)
Facteur de Forme Profil Bas/Complet
Connecteurs 1 x Mâle DB9 2 x Mâle DB9
Taux de Transfert de Données (Max.) 460 Kbps
Chipset Oxford OX16PCI952
Température de Fonctionnement -40°C to 85°C
Systèmes d'Exploitation Supportés	Windows NT4/ 95/ 98SE/ ME/ 2000/ XP/Vista/ 7 (32/64-bit), Linux

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargesements.

Pour les derniers pilotes/logiciels, veuillez visitor www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie à vie.

En outre, StarTech.com garantit ses produits contre les defauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent etre returnes pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pieces et la main d'oeuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage resultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de Responsabilité

Enaucun cas la responsabilité deStarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte péculinaire, résultat de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions containues dans cette déclaration ne peuvent pas s'appliquer à vous.
