MODE D'EMPLOI PEX1S1PMINI StarTech.com
Carte Adaptateur Combo Mini PCI Express : 1 Port Série, 1 Port Parallèle
PEX1S1PMINI
*Le produit actuel peut varier de la photos
FR: Guide de l'utilisateur - fr.startech.com
Pour les informations les plus récentes, veuillez visiter www.startech.com
Déclaration de conformité FCC
Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:
- Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur. - Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
- Consulter votre revendeur ou un technicien radio / TV pour de l'aide.
Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés
Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.
Table des Matières
Introduction ....1
Contenu de l'Emballage .... 1
Configuration Requise....1
Installation 2
Installation du Matériel....2
Installation du Logiciel....2
Windows 2000/ XP/ Server 2003 2
Windows Vista/ Server 2008 R2/ 7 ...... 2
Vérification de l'Installation....3
Spécifications ....4
Informations sur la Garantie ....5
Introduction

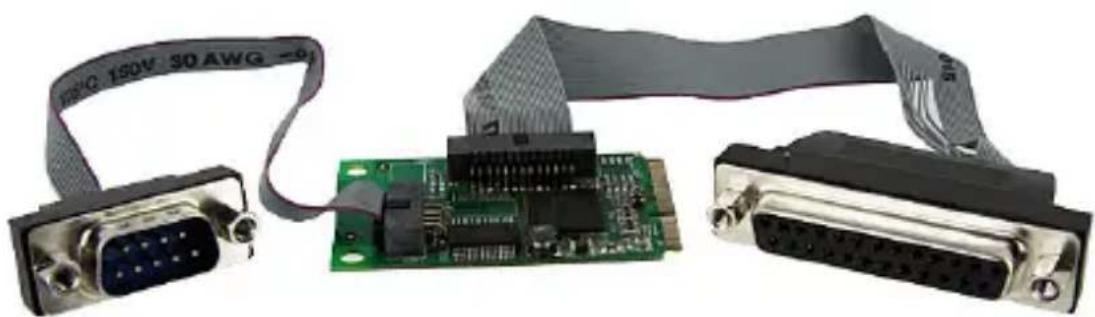

La carte parallèle série mini PCI Express, référence PEX1S1PMINI, avec UART 16950 fait d'une fente mini PCI-E un port parallèle et un port série RS232 (DB9). Une conception monopuce Express PCI native vous permet de tirer profit de la pleine capacité PCI Express, grâce à la fiabilité et à la vitesse améliorées tout en réduisant la charge de l'unité centrale de plus de 48 % par rapport aux cartes de série à puce pont traditionnelles. Compatible avec un large éventail de systèmes d'exploitation incluant Windows®, Linux et Mac OS, la carte parallèle ou série mini PCI Express peut être installée dans la plupart des systèmes. La carte combo parallèle ou série mini PCI -E offre une solution rentable pour l'ajout de prise en charge parallèle et série traditionnelle des systèmes intégrés qui ne sont normalement pas compatibles.
Contenu de l'Emballage
• 1 x Carte adaptateur
• 1 x Câble adaptateur DB9 vers circuit
• 1 x Câble adaptateur DB25 vers circuit
- 1 x CD Pilote
• 1 x Manuel d'Instruction
Configuration Requise
• Ordinateur compatible Mini PCI Express
- Microsoft® Windows® 2000/ XP/ Server 2003/ Vista/ Server 2008 R2/ 7 (32/64-bit), or Windows XP Embedded, or Windows CE 4.2/ 5.0/ 6.0, or Linux® kernel 2.4.x/ 2.6.x
Installation
ATTENTION! Les pièces d'ordinateur peuvent être gravement endommagées par l'électricité statique. Soyez sûr d'être correctement mis à la terre avant d'ouvrir votre boîtier d'ordinateur. StarTech.com vous recommande de porter un bracelet anti-statique lors de l'installation de toute composante informatique. Si un bracelet anti-statique n'est pas disponible, déchargez -vous de toute accumulation d'électricité statique en touchant une surface métallique de grande dimension mise à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes.
Installation du Matériel
- Connectez les deux câbles en nappe dans les connecteurs respectifs sur la carte mini-PCI Express. Le connecteur du câble en nappe doit être fixé de telle sorte qu'il ne peut être inséré que dans un sens.
- Alignez et insérez la carte adaptateur Mini PCI Express avec l'emplacement Mini PCI Express sur le système. Faites correspondre le trou dans le connecteur de carte, avec l'encoche dans la fente.
NOTE : Différents systèmes peuvent avoir des méthodes différentes pour l'installation des cartes mini, donc veuillez vous référer à la documentation de votre système pour les instructions d'installation complètes concernant votre utilisation en particulier.
Installation du Logiciel
Windows 2000/ XP/ Server 2003
- Lorsque l'assistant Nouveau matériel détecté s'affiche sur l'écran, insérez le CD dans votre lecteur CD-ROM. Si vous êtes invité à vous connecter à Windows Update, veuillez sélectionner "Non, pas cette fois" et cliquez sur Suivant.
- Sélectionnez l'option "Installer les pilotes automatiquement (recommandé)" puis cliquez sur le bouton Suivant.
- Windows devrait maintenant commencer à chercher les pilotes. Une fois que ce sera terminé, cliquez sur le bouton Terminer.
Windows Vista/ Server 2008 R2/ 7
- Lorsque la fenêtre Nouveau matériel détecté s'affiche sur l'écran, cliquez sur "Localiser et installer le logiciel pilote (recommandé)". Si vous êtes invité à rechercher en ligne, sélectionnez "Ne pas rechercher en ligne".
-
Lorsque vous êtes invité à insérer le disque, insérez le CD de pilotes fourni avec la carte dans votre lecteur CD-ROM et Windows va automatiquement procéder à la fouille du CD.
-
Si une fenêtre de dialogue Windows Sécurité apparaît, cliquez sur "Installer ce pilote quand même" pour continuer.
- Une fois le pilote installé, cliquez sur le bouton Fermer.
Vérification de l'Installation

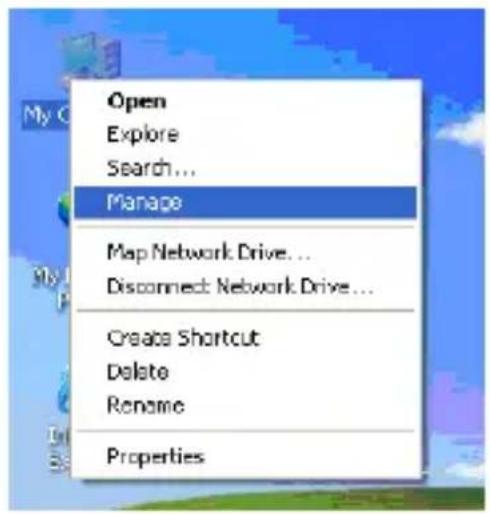

A partir du bureau principal, faites un clic droit sur "Poste de travail" ("Ordinateur" dans Vista/7), puis sélectionnez Gérer. Dans la fenêtre Gestion de l'ordinateur, sélectionnez Gestionnaire de périphériques dans le panneau gauche de la fenêtre.
Double-cliquez sur l'option "Ports (COM et LPT)". Le nombre approprié de ports COM supplémentaires devrait être visible. Le(s) port(s) sont prêts à se connecter à de nouveaux dispositifs.
Spécifications
Interface Bus PCI Express rev 1.1 (3.3V)
Chipset Oxford OXPCle952
| Connecteurs Internes | En-tête 2x5-broches (série) |
| En-tête 2x13-broches (parallèle) | |
| Connecteurs Externes | 1 x DB25 femelle |
| 1 x DB9 mâle | |
| Modes de Fonctionnement | Série : RS-232 |
| Parallèle : SPP/EPP/ECP - IEEE1284 | |
| UART 16C950 | |
| Taux Maximal de Transfert de Données 460.8 Kbps | |
| Température de Fonctionnement -40°C ~ 85°C (-40°F ~ 185°F) | |
| Température de Stockage -20°C ~ 85°C (-4°F ~ 185°F) | |
| Humidité 5% ~ 85% HR | |
| Dimensions 50.0mm x 30.0mm x 6.0mm | |
| Poids 6.2g | |
| Systèmes d'Exploitation Compatibles | Windows 2000/ XP/ Server 2003/ Vista/Server 2008 R2/ 7 (32/64-bit),Windows XP Embedded, Windows CE 4.2/5.0/ 6.0, Linux kernel 2.4.x/2.6.x |
Support Technique
La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.
Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads
Informations sur la Garantie
Ce produit est couvert par une garantie à vie.
En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
Limitation de Responsabilité
En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
Hard-to-find made easy. à StarTech.com, ce n'est pas un slogan. C'est une promesse.
StarTech.com est votre source unique pour chaque partie de connectivité dont vous avez besoin. De la dernière technologie pour les produits existants - et toutes les pièces qui relient l'ancien au nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions.
Nous rendons facile le fait de localiser les pièces, et nous les livrons rapidement partout où elles doivent aller. Il suffit de parler à l'un de nos conseillers techniques ou de visiter notre site Web. Vous serez connecté en un rien de temps aux produits dont vous avez besoin.
Visitez www.startech.com pour des informations complètes sur tous les produits StarTech.com et d'accéder à des ressources exclusives et gain de temps des outils.
StarTech.com est un fabricant de pièces de connectivité et de technologie certifié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taiwan, desservant un marché mondial.
