Caractéristiques techniques	Carte d'extension PCIe 4 ports série RS-232
Type de connectivité	PCI Express
Ports	4 x RS-232 (DB9)
Vitesse de transmission	Jusqu'à 115200 bps
Compatibilité système d'exploitation	Windows, Linux
Dimensions	Longueur : 15 cm, Largeur : 10 cm
Utilisation	Idéale pour les applications nécessitant des connexions série multiples
Installation	Installation facile via le slot PCIe
Maintenance	Pas d'entretien spécifique requis, vérifier les connexions régulièrement
Sécurité	Respecter les normes de sécurité électrique lors de l'installation
Informations générales	Produit conçu pour une utilisation professionnelle et industrielle

FOIRE AUX QUESTIONS - PEX4S952LP StarTech.com

Qu'est-ce que le StarTech.com PEX4S952LP ?

Le StarTech.com PEX4S952LP est une carte d'extension PCI Express qui permet d'ajouter des ports série à votre ordinateur, facilitant ainsi la connexion de périphériques série.

Comment installer le StarTech.com PEX4S952LP ?

Pour installer la carte, éteignez votre ordinateur, ouvrez le boîtier, insérez la carte dans un slot PCI Express disponible, puis refermez le boîtier et redémarrez l'ordinateur.

Le StarTech.com PEX4S952LP est-il compatible avec mon système d'exploitation ?

Oui, le PEX4S952LP est généralement compatible avec les systèmes d'exploitation Windows et Linux. Vérifiez la documentation pour des détails spécifiques sur la compatibilité.

Comment résoudre les problèmes de détection de la carte ?

Assurez-vous que la carte est correctement installée dans le slot PCI Express et que tous les câbles sont correctement connectés. Vérifiez également dans le gestionnaire de périphériques si la carte est reconnue.

Que faire si les ports série ne fonctionnent pas ?

Vérifiez que les pilotes sont correctement installés. Vous pouvez les télécharger depuis le site de StarTech.com. Assurez-vous également que les périphériques connectés sont fonctionnels.

Puis-je utiliser plusieurs cartes PEX4S952LP dans un même ordinateur ?

Oui, vous pouvez installer plusieurs cartes PEX4S952LP, mais assurez-vous que votre alimentation et votre carte mère peuvent gérer plusieurs cartes PCI Express.

Comment configurer les ports série dans le BIOS ?

Accédez à l'interface BIOS de votre ordinateur lors du démarrage et recherchez les paramètres des ports série. Activez les ports si nécessaire, puis enregistrez les modifications et redémarrez.

Où trouver des mises à jour de pilotes pour le StarTech.com PEX4S952LP ?

Les mises à jour de pilotes peuvent être trouvées sur le site officiel de StarTech.com, dans la section support ou téléchargements.

Le PEX4S952LP nécessite-t-il une alimentation supplémentaire ?

Non, le PEX4S952LP est conçu pour être alimenté directement par le slot PCI Express et ne nécessite pas d'alimentation externe.

Quels types de câbles puis-je utiliser avec le PEX4S952LP ?

Vous pouvez utiliser des câbles série standards RS-232 avec le PEX4S952LP pour connecter vos périphériques.

MODE D'EMPLOI PEX4S952LP StarTech.com

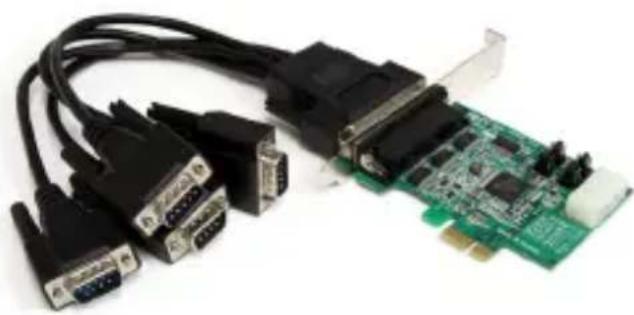

Carte Adaptateur Série RS232 PCI Express Single Chip 4-Ports

PEX4S952

PEX4S952LP

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction ....1

Contenu de l'Emballage .... 1

Configuration Requise....1

Installation 2

Réglage du Mode d'Alimentation....2

Installation du Matériel....3

Installation du Pilote....3

Windows® 2000/XP/Server 2003....3

Windows® Vista 3

Vérification de l'Installation 4

Windows® 2000/XP/Server 2003/Vista....4

Spécifications ....5

Informations sur la Garantie ....6

Introduction

Contenu de l'Emballage

• 1 x Carte PEX4S952 ou PEX4S952LP
• 1 x Câble épanoui DB9 4 ports
• 1 x Support Profil Complet (PEX4S952LP seulement)
• 1 x Support Profil Bas (PEX4S952 seulement)
• 1 x Manuel d'Utilisateur
- 1 x CD Pilote

Configuration Requise

• Système informatique compatible PCI Express
• Microsoft Windows * 2000/XP/Server 2003/Vista (32/64-bit) ou Linux* Kernel 2.4.x/2.6.x

Installation

ATTENTION ! Les Cartes PCI Express, comme tout autre matériel informatique, peuvent être gravement endommagées par l'électricité statique. Assurez-vous que vous êtes correctement relié à la terre avant d'ouvrir votre boîtier d'ordinateur ou de toucher votre carte PCI Express. StarTech.com vous recommande de porter un bracelet antistatique lors de l'installation de toute composante informatique. Si un bracelet antistatique est indisponible, déchargez-vous de toute l'accumulation d'électricité statique en touchant une grande surface métallique reliée à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes. Faites également attention à saisir la carte PCI Express par ses bords et non pas par les connecteurs dorés.

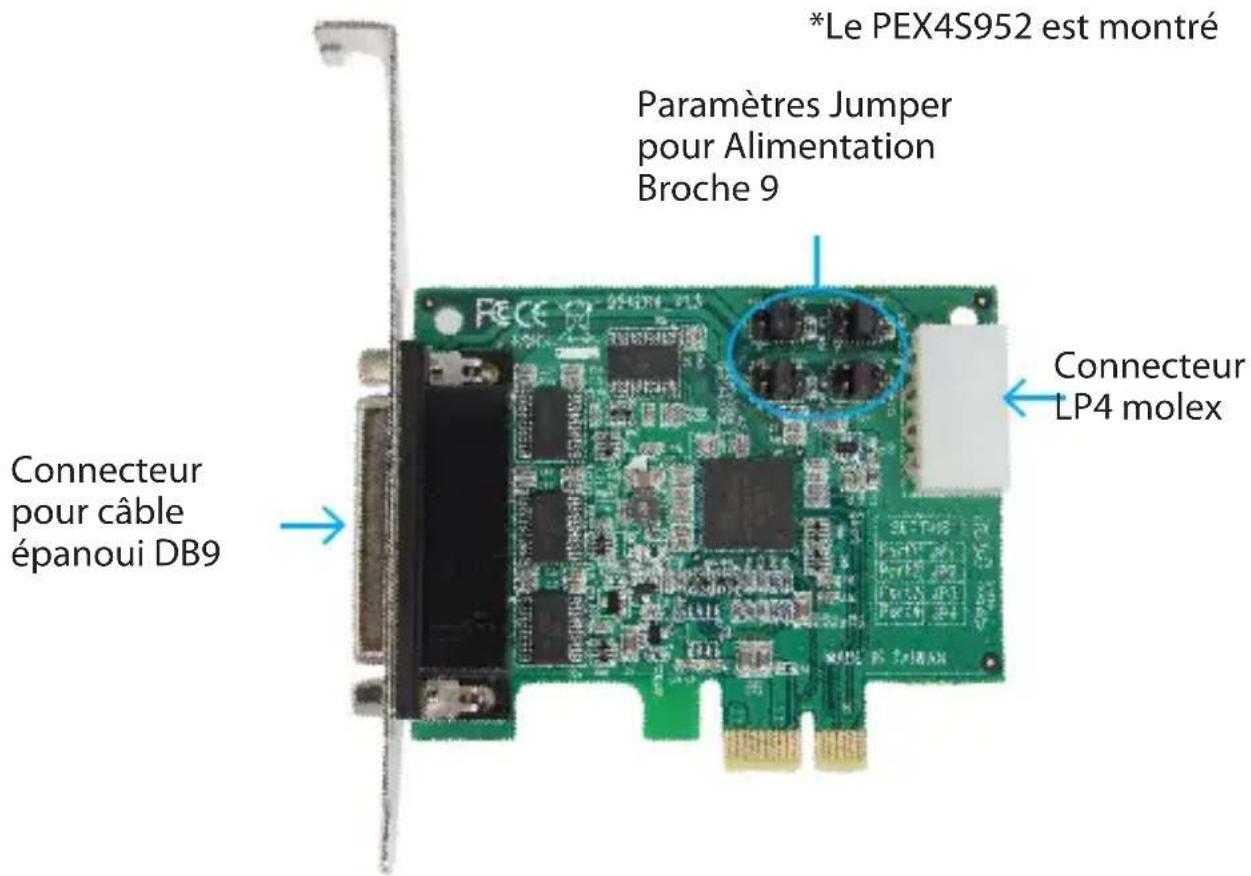

*Le PEX4S952 est montré Paramètres Jumper pour Alimentation Broche 9 Connecteur pour câble épanoui DB9 Connecteur LP4 molex

Réglage du Mode d'Alimentation

Cette carte est spécialement conçue pour permettre une alimentation de sortie depuis la neuvième broche du/des connecteur(s) DB9 pour les périphériques qui supportent le 'power over serial'. Cette carte permet aux utilisateurs de définir chaque port sur 5V, 12V, ou RI (pas de puissance) via les paramètres de jumper sur la carte. Les utilisateurs peuvent également choisir de régler la puissance nécessaire directement à partir de l'alimentation du système en connectant le connecteur d'alimentation LP4 Molex.

Installation du Matériel

1. Éteignez votre ordinateur et les périphériques connectés à l'ordinateur (ex : Imprimantes, disques durs externes, etc). Débranchez le câble d'alimentation à l'arrière de l'alimentation de l'ordinateur.
2. Retirez le capot du boîtier de l'ordinateur. Consultez la documentation de votre système informatique pour plus de détails.
3. Localisez un emplacement PCI Express ouvert et retirez le couvercle en métal à l'arrière du boîtier de l'ordinateur. Notez que cette carte fonctionne dans les emplacements PCI Express à voies supplémentaires (ex : emplacements x4, x8 ou x16). 4. Insérez la carte dans l'emplacement PCI Express disponible et fixez le support à l'arrière du boîtier.
4. OPTIONNEL : Si l'alimentation provient du système informatique (voir "Réglage du Mode d'alimentation"), branchez la prise LP4 Molex dans la carte.
5. Replacez le capot sur l'ordinateur.
6. Insérez le câble d'alimentation dans la prise d'alimentation.

Installation du Pilote

Windows® 2000/XP/Server 2003

1. Lorsque l'assistant Nouveau matériel détecté s'affiche sur l'écran, insérez le CD dans votre lecteur CD-ROM. Si vous êtes invité à vous connecter à Windows Update, veuillez sélectionner l'option "Non, pas cette fois" et cliquez sur Suivant.
2. Sélectionnez l'option "Installer le pilote automatiquement (recommandé)" puis cliquez sur le bouton Suivant.
3. Windows devrait maintenant commencer à chercher les pilotes. Une fois que ce sera terminé, cliquez sur le bouton Terminer.

Windows® Vista

1. Lorsque la fenêtre Nouveau matériel détecté s'affiche sur l'écran, cliquez sur "Rechercher et installer le pilote logiciel (recommandé)". Si vous êtes invité à rechercher en ligne, sélectionnez "Ne pas rechercher en ligne".

2. Lorsque vous êtes invité à insérer le disque, insérez le CD de pilotes livré avec la carte dans votre lecteur CD-ROM et Windows va automatiquement procéder à la fouille du CD.

3. Si une fenêtre de dialogue Sécurité Windows apparaît, cliquez sur "Installer ce pilote quand même" pour continuer.

4. Une fois le pilote installé, cliquez sur le bouton Fermer.

Vérification de l'Installation

Windows® 2000/XP/Server 2003/Vista

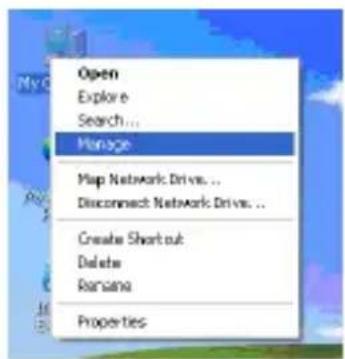

1. A partir du bureau principal, faites un clic droit sur Mon Ordinateur, puis sélectionnez Gérer.

1. Dans la nouvelle fenêtre Gestion de l'ordinateur, sélectionnez Gestionnaire de périphériques dans le panneau gauche de la fenêtre.

2. Double-cliquez sur Ports (COM et LPT). Le nombre approprié de ports COM supplémentaires devrait être visible. Les ports sont prêts à se connecter à de nouveaux dispositifs.

Spécifications

	PEX4S952PEX4S952LP
Interface Bus PCI Express x1 (base spec 1.1)
Chipset Oxford OXPCIe954
UART 16C950
Connecteurs Externes 4 x DB-9 mâle
Connecteurs Internes 1 x LP4 molex
Taux Maximum de Transfert de Données	460 Kbps
Protocole pris en charge RS-232
Systèmes d'Exploitation Compatibles	Windows® 2000/XP/Server 2003/Vista,Linux® Kernel 2.4.x/2.6.x

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie à vie.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de Responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
