Caractéristiques techniques	Carte PCI Express 8 ports série RS-232
Type de connecteur	DB9 (9 broches)
Compatibilité	Compatible avec les systèmes d'exploitation Windows et Linux
Utilisation	Idéale pour la connexion de périphériques série tels que des imprimantes, des modems, et des équipements de communication
Installation	Installation facile dans un slot PCI Express disponible
Alimentation	Alimentation via le slot PCI Express, pas besoin d'alimentation externe
Maintenance	Pas de maintenance requise, mise à jour des pilotes recommandée pour une performance optimale
Sécurité	Respect des normes de sécurité électrique et de compatibilité électromagnétique
Informations générales	Dimensions : 20 x 15 x 3 cm, poids : 300 g

FOIRE AUX QUESTIONS - PEX8S950LP StarTech.com

Qu'est-ce que la carte StarTech.com PEX8S950LP ?

La StarTech.com PEX8S950LP est une carte PCI Express qui permet d'ajouter jusqu'à huit ports série à un ordinateur. Elle est conçue pour des applications nécessitant plusieurs connexions série.

Comment installer la carte StarTech.com PEX8S950LP ?

Pour installer la carte, éteignez l'ordinateur, ouvrez le boîtier, insérez la carte dans un slot PCI Express disponible et fixez-la. Ensuite, refermez le boîtier et démarrez l'ordinateur.

Quels systèmes d'exploitation sont compatibles avec la carte ?

La carte est généralement compatible avec les systèmes d'exploitation Windows, Linux et macOS. Vérifiez la documentation pour des informations spécifiques à chaque version.

Pourquoi mon ordinateur ne reconnaît-il pas la carte ?

Si votre ordinateur ne reconnaît pas la carte, assurez-vous qu'elle est correctement installée dans le slot PCI Express et que les pilotes appropriés sont installés. Vérifiez également le gestionnaire de périphériques pour des conflits de matériel.

Où puis-je trouver les pilotes pour la carte StarTech.com PEX8S950LP ?

Les pilotes peuvent être téléchargés depuis le site web de StarTech.com. Assurez-vous de choisir les pilotes correspondant à votre système d'exploitation.

Comment configurer les ports série de la carte ?

Après installation, accédez au gestionnaire de périphériques de votre système d'exploitation pour configurer les ports série. Vous pouvez également utiliser des logiciels tiers pour une configuration plus avancée.

La carte est-elle compatible avec des équipements spécifiques ?

La carte est généralement compatible avec la plupart des équipements utilisant des connexions série RS-232. Cependant, vérifiez les spécifications des appareils spécifiques pour confirmer la compatibilité.

Que faire si les ports série ne fonctionnent pas correctement ?

Si les ports série ne fonctionnent pas, vérifiez les connexions des câbles, les paramètres de configuration des ports dans le système d'exploitation, et assurez-vous que les pilotes sont à jour.

Quelle est la garantie de la carte StarTech.com PEX8S950LP ?

La carte est généralement couverte par une garantie limitée de deux ans. Consultez la documentation fournie ou le site web de StarTech.com pour plus de détails.

MODE D'EMPLOI PEX8S950LP StarTech.com

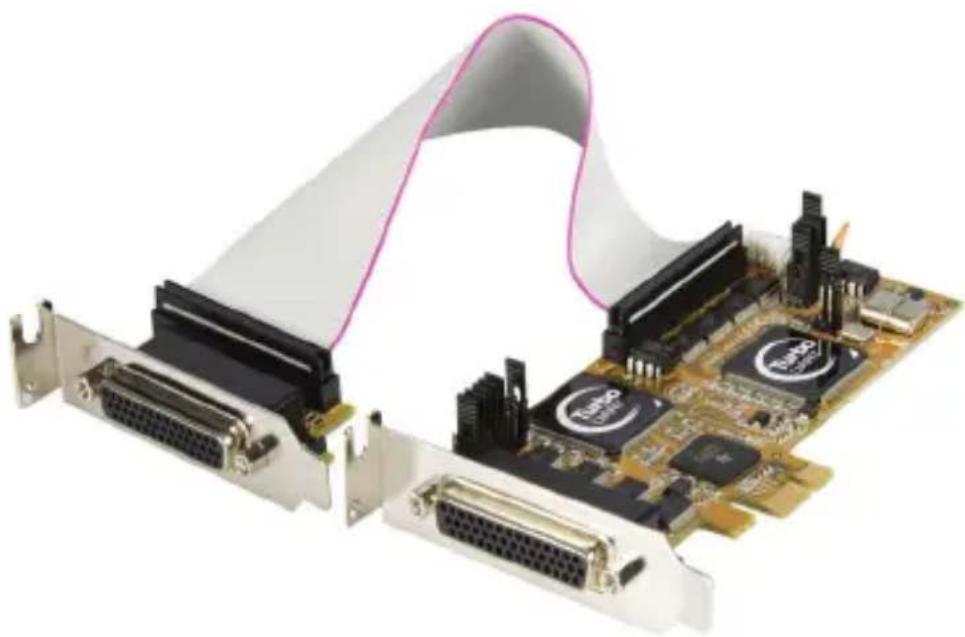

Carte Série PCI Express à RS232 8 Ports – Profil Bas

PEX8S950LP

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
  • Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction ....1

Contenu de l'Emballage .... 1
Configuration Requise....1

Guide du Matériel ......2

Installation ....5

Installation du Matériel....5
Installation du Logiciel 5

Configuration 6

Affectation des Broches du Connecteur ....6

Spécifications ....7

Informations sur la Garantie ....8

Introduction

La carte adaptateur série demi-hauteur PCI 8 ports, référence PEX8S950LP, avec câbles à clé électronique inclus permet 8 connexions série RS 232 via une fente PCI Express, dont la vitesse de transfert de données peut atteindre 921 Kb/s. Parfait pour l'utilisation avec une large variété de périphériques série dont des imprimantes, des scanners, des contrôles industriels et plus encore. Solution de carte série 8 ports RS232 complète, l'adaptateur inclut 2 câbles de dérivation, dont chacun est doté de 4 connecteurs DB9, totalisant ainsi 8 ports. Le choix idéal pour ajouter plusieurs ports supplémentaires lorsque l'espace est limité, la carte adaptateur série est conçue pour s'agencer dans les petits boîtiers d'ordinateur ou ceux de format micro. De plus, sa carte polyvalente inclut également 2 supports de hauteur standard afin d'être compatible avec des boîtiers pleine grandeur.

Contenu de l'Emballage

• 1 x Carte PCI Express
• 2 x Câbles épanouis
• 1 x Support Profil Standard
• 1 x Support Profil Bas
- 1 x CD Pilote
• 1 x Manuel d'Instruction

Configuration Requise

• Un PC avec un emplacement PCI Express disponible
- Microsoft® Windows® 98SE/ ME/ 2000/ Server 2003/ XP/ Vista/Server 2008 R2/ 7 (32/64-bit), ou Linux

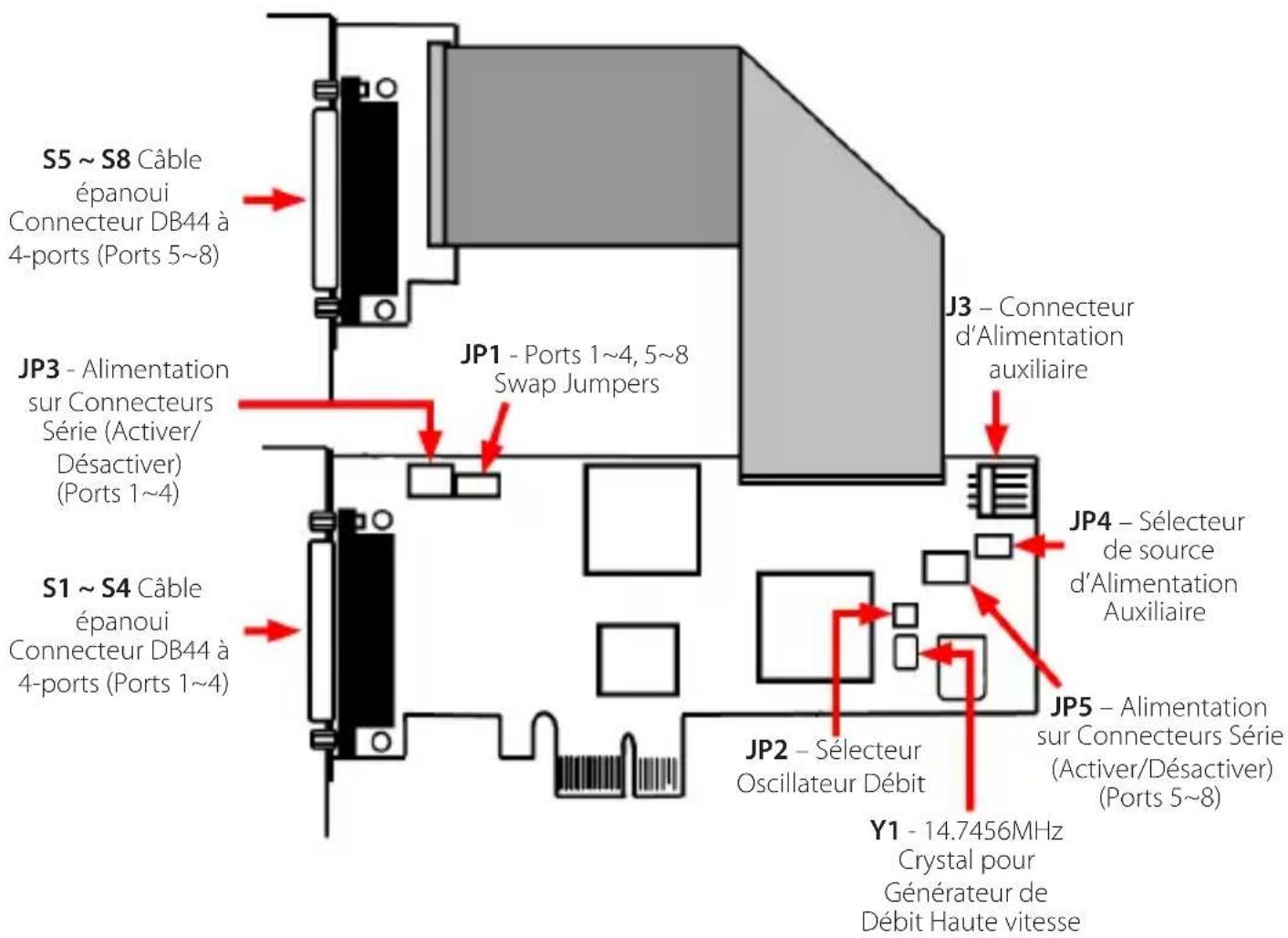

Guide du Matériel

S5 ~ S8 Câble épanoui Connecteur DB44 à 4-ports (Ports 5~8) JP3 - Alimentation sur Connecteurs Série (Activer/ Désactiver) (Ports 1~4) S1 ~ S4 Câble épanoui Connecteur DB44 à 4-ports (Ports 1~4) JP1 - Ports 1~4, 5~8 Swap Jumpers JP2 - Sélecteur Oscillateur Débit Y1 - 14.7456MHz Crystal pour Générateur de Débit Haute vitesse JP3 - Connecteur d'Alimentation auxiliaire JP4 - Sélecteur de source d'Alimentation Auxiliaire JP5 - Alimentation sur Connecteurs Série (Activer/Désactiver) (Ports 5~8)

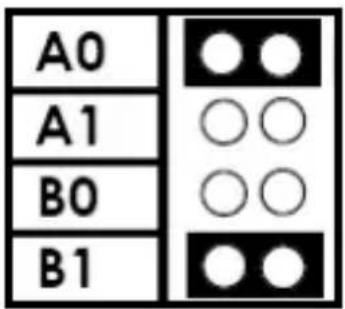

Sélecteur de Permutation Ports JP1 - COM -.Utilisé pour permuter les Ports Série 1-4 et 5-8. Sauf si nécessaire, maintenir le réglage par défaut.

A0 A1 B0 B1

Pas de permutation. Les ports COM seront mappés de S1 à S8 comme normalement

Les ports COM seront permutés comme suit, où S désigne le numéro de port:

$$ S 1 < - > S 5 $$

$$ S 2 < - > S 6 $$

$$ S 3 < - > S 7 $$

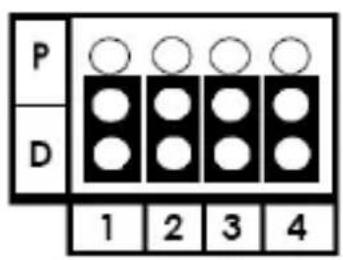

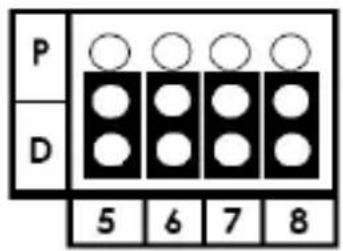

JP3, JP5 – Sélecteur Activation/Désactivation Alimentation Externe - JP3 est utilisé pour définir la broche #9 des connecteurs DB9 S1-S4 soit sur RI (Ring Indicator Signals) ou sur 5V/12V DC (sélectionné par JP4). JP5 effectue les mêmes fonctions pour les connecteurs DB9 S5-S8. Lorsque le cavalier est en position "P", il fera sortir l'alimentation sur la broche #9; s'il est réglé sur la position "D", la broche #9 sera connectée au signal RI normal, basé sur le standard RS232.

La Broche #9 est connectée à l'alimentation

JP4 – Sélecteur de Source d'Alimentation - Utilisé pour sélectionner la puissance DC pour la broche #9 des connecteurs DB9. Cela peut être réglé en PCI Express 12V ou 12V (ou 5V) à partir du connecteur d'alimentation auxiliaire à 4 broches.

PCI12V AUX5V AUX12V

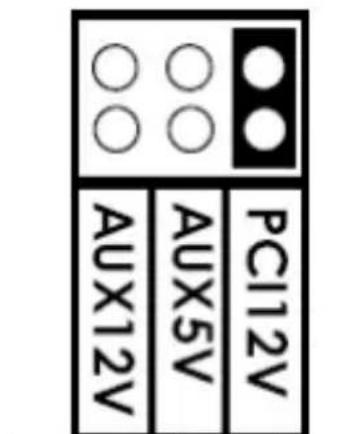

La source d'alimentation est réglé sur +12VDC depuis l'emplacement PCI Express

PCI12V AUX5V AUX12V

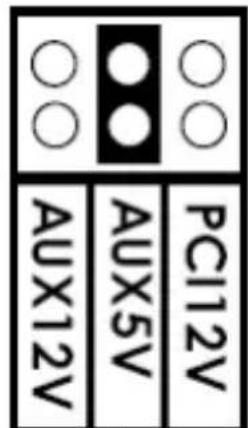

La source d'alimentation est réglé sur +5VDC depuis le connecteur d'alimentation auxiliaire J3

PCI12V AUX5V AUX12V

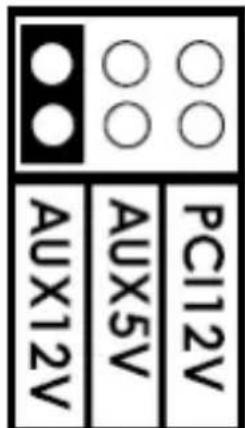

La source d'alimentation est réglé sur +12VDC depuis le connecteur d'alimentation auxiliaire J3

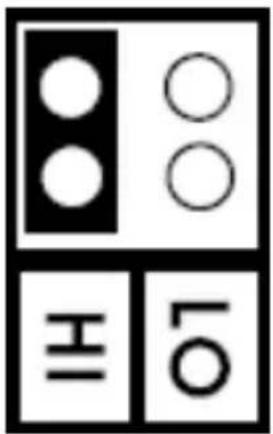

JP2 - Sélecteur de Débit - Utilisé pour contrôler le débit de l'entrée d'horloge de l'UART. Il y a deux positions :

- Bas (défaut d'usine) - L'horloge est réglée à 1.8432MHz, avec un débit maximal de 115,2 Kbps.

- Haut - L'horloge est réglée à 14.7456MHz, avec un débit maximal de 921.6Kbps. Veuillez voir la section intitulée Configuration pour plus d'informations.

Débit d'Horloge réglé sur 1.8432MHz (Basse Vitesse) Débit d

Installation

ATTENTION! Les cartes PCI-Express, comme tout équipement informatique, peuvent être gravement endommagées par l'électricité statique. Assurez vous que vous êtes déchargé d'électricité statique avant de toucher au châssis de l'ordinateur et à la carte. StarTech.com vous recommande de porter un bracelet anti-statique lors de l'installation de toute composante informatique. Si un bracelet anti-statique n'est pas disponible, déchargez vous de toute accumulation d'électricité statique en touchant une large surface métallique mise à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes. Veuillez également manipuler la carte par les bords et non par les connecteurs dorés.

Installation du Matériel

1. Éteignez votre ordinateur et les périphériques connectés à l'ordinateur (ex : Imprimantes, disques durs externes, etc.) Débranchez le câble d'alimentation à l'arrière de l'alimentation de l'ordinateur et déconnectez tous les périphériques.
2. Retirez le capot du boîtier de l'ordinateur. Consultez la documentation de votre système informatique pour plus de détails.
3. Localisez un emplacement PCI Express disponible et retirez le couvercle métallique à l'arrière du boîtier de l'ordinateur (Se référer à la documentation de votre système informatique pour plus de détails.). Notez que cette carte fonctionne dans les emplacements PCI Express aux voies supplémentaires (par exemple, x4, x8 ou x16).
4. Insérez la carte dans l'emplacement PCI Express disponible et fixez le support à l'arrière du boîtier.

NOTE: Si vous installez la carte dans un système au petit facteur de forme/profil bas, remplacez le support profil complet pré-installé par le support profil bas inclus peut être nécessaire.

1. Replacez le capot sur le boîtier de l'ordinateur.

2. Branchez les câbles épanouis 4-ports (câble pieuvre) sur les ports externes de la carte.

3. Insérez le câble d'alimentation dans la prise d'alimentation et rebranchez tous les autres connecteurs retirés à l'étape 1.

Installation du Logiciel

Pour installer les pilotes nécessaires pour une utilisation avec PEX8S950LP, il suffit d'insérer le CD Pilote dans le lecteur de CD/DVD-ROM sur l'ordinateur hôte, et de suivre les instructions fournies par le système d'exploitation. Lorsqu'on vous demande de préciser l'emplacement des fichiers, veuillez sélectionner Parcourir et guider l'assistant de matériel vers l'emplacement exact du dossier où se trouve le pilote. (Dossier E:\IO\OXFORD\NT4 où E: est le lecteur CD/DVD-ROM).

Permettre à Windows de rechercher le fichier peut entraîner l'installation du mauvais fichier, étant donné que le CD Pilote contient plusieurs versions du logiciel nécessaire. En tant que tel, veuillez prêter une attention particulière lors de la désignation du dossier à partir duquel installer les fichiers pilotes.

Configuration

Une fois l'installation terminée, vous serez capable de configurer le(s) port(s) fourni(s) par la carte, comme vous le feriez pour tout autre port série. Pour ce faire, cliquez sur Démarrer, puis faites un clic droit sur Gérer pour ouvrir la fenêtre Gestion de l'ordinateur.

1. Dans le volet gauche, cliquez sur Gestionnaire de périphériques. Ici, vous devriez voir deux listes pour Port de communication PCI comme illustré ci-dessous.
2. Faites un clic droit sur la première liste et sélectionnez Propriétés, pour lancer la fenêtre Propriétés Port de communication PCI.
3. Cliquez sur l'onglet Data Rate, et cliquez sur Détecter la Fréquence d'Horloge pour détecter automatiquement la capacité de transfert de données du port, puis cliquez sur OK.
4. Répétez les étapes 1-3 pour configurer le deuxième port ajouté.

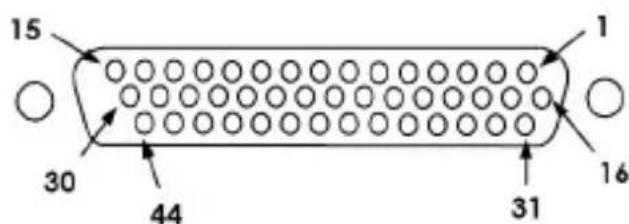

Affectation des Broches du Connecteur

15 30 44 31 16

Port 1 Port 2 Port 3 Port 4

42	DCD1	39	DCD2	35	DCD3	31	DCD4
14	RxD1	10	RxD2	6	RxD3	2	RxD4
13	TxD1	9	TxD2	5	TxD3	1	TxD4
29	DTR1	25	DTR2	21	DTR3	17	DTR4
44	GND	41	GND	37	GND	33	GND
30	DSR1	26	DSR2	22	DSR3	18	DSR4
15	RTS1	11	RTS2	7	RTS3	3	RTS4
28	CTS1	24	CTS2	20	CTS3	16	CTS4
43	RI1	40	RI2	36	RI3	32	RI4

Spécifications

Interface Hôte PCI Express x1

Nombre de Ports 8

Facteur de Forme Profil Bas/ Complet

Chipset Oxford OXMPCI952-LQAG

Connecteurs 2 x DB44 Femelle

Signaux RS-232 TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND

Débit en Baud 110 bps \~ 921.6 Kbps

Bits de Données 5, 6, 7, 8, 9

Bits d'arrêt 1, 1.5, 2

Parité Aucun, Pair, Impair, 1, 0

Contrôle du Flux RTS/CTS, XON/XOFF

Puissance Requise 3.3V/800mA

Température de fonctionnement 0°C \~ 55°C (32°F \~ 131°F)

Température de Stockage -20°C \~ 85°C (-4°F \~ 185°F)

Humidité 5% \~ 95% HR

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie à vie.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
