G2400EE - Climatisation vänEE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur récupérateur d'énergie (VRE)
Marque	vänEE
Modèle	G2400EE
Alimentation électrique	120 V, 60 Hz, prise standard 3 broches avec mise à la terre
Protection électrique	Fusible 3 A (type 3AG)
Moteur	Moteur ECM à vitesse variable
Noyau de récupération	Échangeur d'énergie (ERV) – garantie 10 ans
Filtres	2 filtres lavables (savon doux et eau tiède)
Commandes compatibles	Commandes murales X-Touch ou Gold-Touch (principale) Boutons-poussoirs 20/40/60 minutes (auxiliaires, jusqu'à 5)
Modes de fonctionnement	Continu (CONT), Turbo, 20/40/60 minutes, Recirculation (RECIRC)
Dégivrage	Cycles de dégivrage automatiques (Standard, Plus, Discrétion)
Débit d'air maximal (TURBO)	Jusqu'à environ 226 pi³/min (selon réglage et installation)
Indicateur d'entretien	Icône de rappel sur la commande murale (environ 4 fois/an)
Entretien saisonnier	Nettoyage des filtres tous les 3 mois
Entretien annuel	Nettoyage du noyau et de l'intérieur de l'appareil

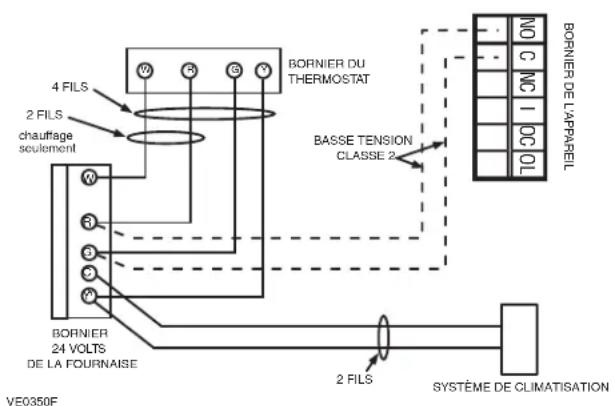

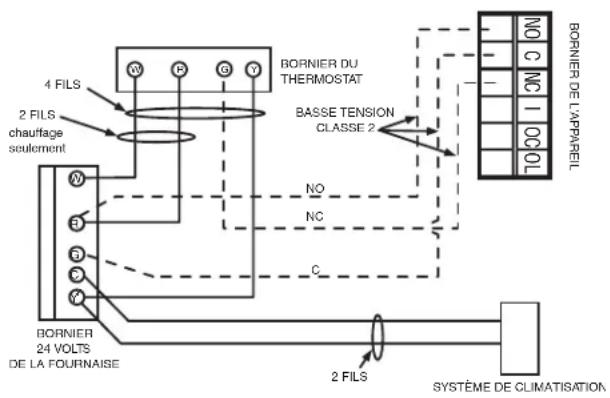

Raccordement électrique	Câblage basse tension classe 2 pour commandes et synchronisation fournaise
Installation	Suspendu par chaînes ou sur support mural ; conduits flexibles ou rigides
Garantie pièces	5 ans
Garantie noyau de récupération d'énergie (VRE)	10 ans
Certification	ENERGY STAR® (Canada)
Utilisation	Résidentiel (bâtiments de groupe C, D, E, F selon code du bâtiment)

FOIRE AUX QUESTIONS - G2400EE vänEE

Comment nettoyer les filtres de mon appareil G2400EE ?

Débranchez l'appareil, ouvrez la porte, retirez les 2 filtres du dessus du noyau. Lavez-les avec une solution de savon doux et d'eau tiède, rincez abondamment et laissez sécher complètement avant de les réinstaller. Réinitialisez le rappel d'entretien en maintenant enfoncés simultanément pendant 3 secondes les boutons MODE et TURBO de la commande murale.

Que signifient les codes d'erreur E01 ou E03 sur la commande ?

Ces codes indiquent un problème de communication avec la commande murale. Vérifiez les connexions des fils aux borniers de la carte électronique, assurez-vous qu'il n'y a pas de court-circuit. Si le problème persiste, testez avec un nouveau fil ou remplacez la commande murale.

Pourquoi y a-t-il de la condensation sur mes fenêtres ?

L'air intérieur est trop humide. Faites fonctionner l'appareil en mode TURBO ou CONT jusqu'à amélioration. Laissez les rideaux ouverts, stockez le bois de chauffage dans une pièce fermée avec déshumidificateur et maintenez la température au-dessus de 18 °C (64 °F).

Comment équilibrer les débits d'air de mon VRE G2400EE ?

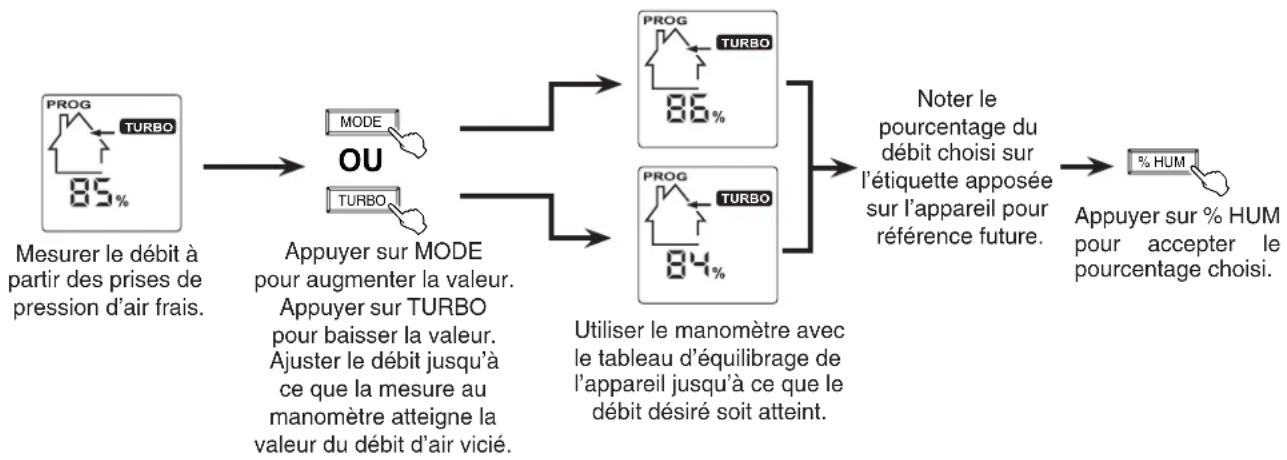

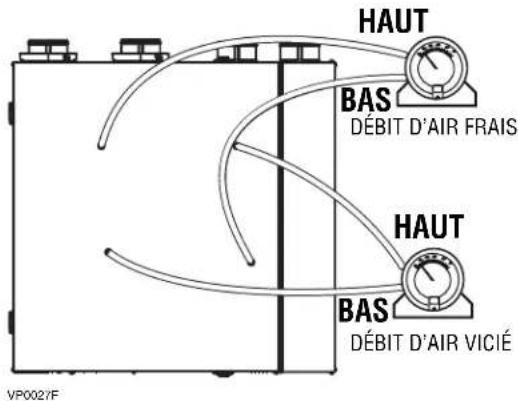

Utilisez une commande X-Touch ou Gold-Touch et un manomètre. Accédez au mode Programmation en appuyant 10 secondes sur % HUM et TURBO. Choisissez les vitesses préréglées (01, 02...) ou personnalisées. Mesurez les pressions sur les prises d'air vicié et frais, ajustez les pourcentages jusqu'à obtenir des débits équilibrés (écart max 10 pi³/min).

L'appareil reste bloqué en haute vitesse, que faire ?

Vérifiez si l'icône chronomètre apparaît à l'écran (une commande auxiliaire est activée). Déconnectez le bornier des commandes auxiliaires (6 positions) pour tester. Si le problème persiste, déconnectez le bornier principal (4 positions) et rebranchez l'appareil après 1 minute. Si toujours en haute vitesse, remplacez la carte électronique.

Quelle est la procédure pour nettoyer le noyau de récupération d'énergie ?

Attention : Ne pas immerger le noyau ERV dans l'eau. Retirez-le de l'appareil, enlevez la poussière avec un aspirateur muni d'une brosse à poils doux. Pour le noyau HRV, vous pouvez le tremper dans l'eau tiède savonneuse pendant 3 heures. Rincez et laissez sécher complètement avant de le réinstaller.

Puis-je utiliser une rallonge électrique avec cet appareil ?

Non, ne pas utiliser de rallonge électrique. L'appareil doit être branché directement sur une prise standard 3 trous avec mise à la terre, conformément au code national d'électricité.

Comment réinitialiser la commande murale après un code d'erreur E01/E03 ?

Appuyez simultanément pendant 10 secondes sur les touches % HUM, MODE et TURBO pour effectuer une mise à zéro. Les préférences utilisateur seront réinitialisées.

L'air soufflé est trop froid, que puis-je faire ?

Vérifiez que les bouches extérieures ne sont pas obstruées. Faites fonctionner l'appareil en mode 20 min/h ou RECIRC pour réduire l'apport d'air froid. Vous pouvez également installer un chauffage d'appoint.

Où dois-je installer les grilles d'aspiration d'air vicié ?

Installez les grilles dans les pièces où se produisent les contaminants : cuisine, salle de bain, buanderie. Placez-les sur un mur intérieur à 6-12 pouces du plafond ou au plafond. Dans la cuisine, maintenez une distance d'au moins 4 pieds de la cuisinière.

MODE D'EMPLOI G2400EE vänEE

IMPORTANT: Please complete and return this questionnaire within 10 days of your purchase to the address below. Note that only the questions on this side of the page are mandatory. Your answers will be used for market research studies and reports, and will help us to better serve you in the future. IMPORTANT: Veuillez remplir ce questionnaire et nous le retourner dans les 10 jours suivant votre achat à l'adresse inscrite en bas de la page. Veuillez noter que seules les questions de ce côté-ci de la page sont obligatoires. Vos réponses serviront à des études de marché et nous aideront à mieux vous servir dans l'avenir.

First name - Prénom

Last name – Nom de famille

Telephoneno.(day) - N° de téléphone (jour)

Telephone n(evening) - N ° de téléphone (soir)

Model no.- N°de modèle Serial - N

no. ° de série

Centre d'enregistrement de produit - Product registration center, 550 boulevard Lemire, Drummondville, Québec Canada J2C 7W9

BACK / VERSO

For the User

Consumer Information

Aimeriez-vous recevoir plus de détails sur nos promotions, offres de rabais et mises à jour de nos produits? Oui/Non

Quels problèmes essayez-vous de résoudre par cet achat? (Cochez toutes les cases pertinentes)

□ Mauvaises odeurs

Problèmes

respiratoires

□ Excès d'humidité

□ Uniformisation

de la température

□ Autres (Précise/ SVP)

Veuillez lire la liste des critères de sélection ci-dessous. Sur une échelle de 1 (étant le moins important) à 5 (étant le plus important), veuillez indiquer l'importance de chacun d'entre eux dans votre décision d'achat.

_ Prix

— Garantie

Design du produit

Débit de

ventilation

— Indicaleur

d'entrelien du filtre

Qualité de filtration

Recirculation

Récupération

de chaleur

(Précisez SVP)

Qui a installé l'appareil?

□ Constructeur

de la maison

□ Installateur

recommandé

Am/membre

de la famille

□ Entrepreneur

□ Vous-même

Coulité de filtration

Decirculation d'utilisation

— Recirculation Risierung

— Recouperation

DE CHED

Simplicrê

d'utilisation

Niveau de hui

Au tres

(Prácsz S/P)

Enregistrez-vous en ligne! N'hésitez pas à remplir la fi che d'enregistrement du produit sur notre site Internet au www.bnv.ca

For the User

2.2 ANNUAL MAINTENANCE

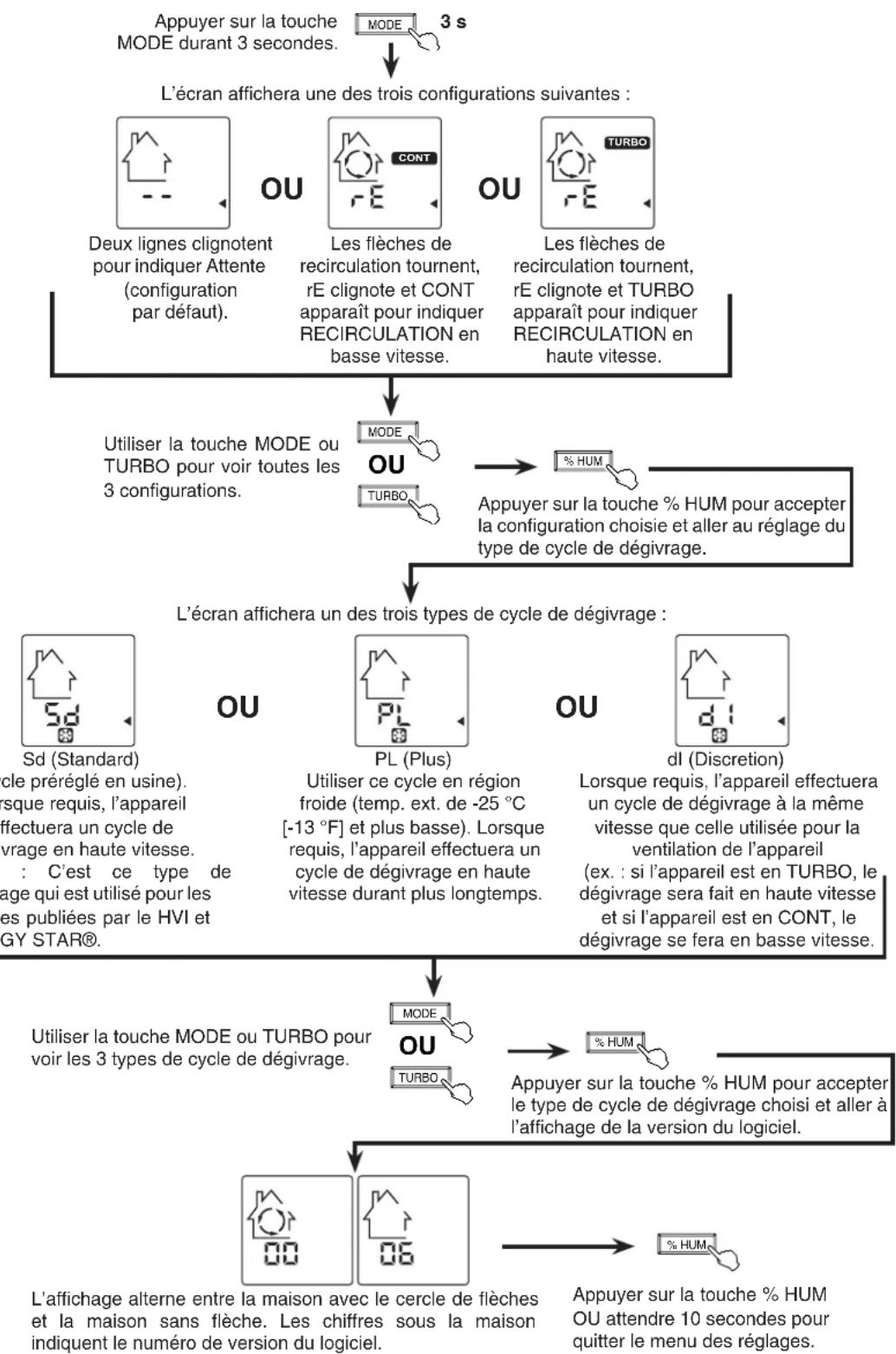

1. Nouveautés à propos du dégivrage prolongé à la page 15.
2. Les seules commandes principales compatibles avec ces appareils sont les X-Touch et Gold-Touch.
3. Nouvelle procédure d'équilibrage à la page 16.

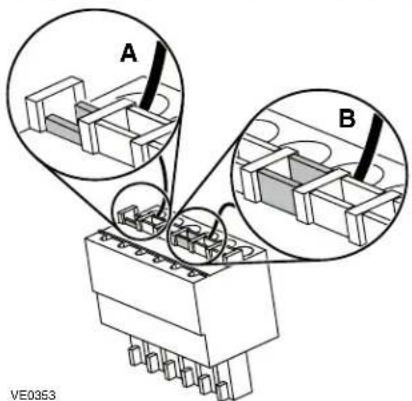

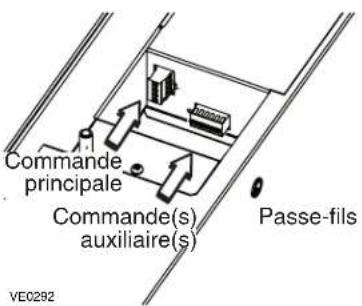

4. Les borniers de connexion pour ces appareils se trouvent sur la carte électronique.

VEUILLEZ LIRE ET CONSERVER CES DIRECTIVES

Ces présents produits sont homologués ENERGY STAR ^ parce qu'ils respectent des exigences rigoureuses en matière d'efficacité énergétique établies par Ressources naturelles Canada et la EPA des États-Unis. Ils répondent aux exigences ENERGY STAR seulement lorsqu'ils sont utilisés au Canada.

Veuillez noter que dans ce guide, les symboles suivants sont utilisés afin d'accentuer certaines informations particulières :

⚠ AVERTISSEMENT

Identifie une directive qui, si elle n'est pas suivie, peut causer de graves blessures corporelles ou la mort.

ATTENTION

Identifie une directive qui, si elle n'est pas suivie, peut gravement endommager l'appareil ou ses pièces.

NOTE : Indique une information supplémentaire afin de réaliser complètement une directive.

LIMITATION

Pour une installation et une utilisation au Canada seulement. Vise un bâtiment pour lequel la partie 9 de la division B de la version en vigueur du Code national du bâtiment du Canada s'applique avec des restrictions et exception additionnelles (se référer à la section 4 pour obtenir plus de détails). Les travaux d'installation et de raccordement électrique doivent être effectués par du personnel qualifié, conformément aux codes et aux standards de construction, incluant ceux concernant la protection contre les incendies.

⚠AVERTISSEMENT

AFIN DE DIMINUER LES RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURES CORPORELLES, SUIVEZ LES DIRECTIVES SUIVANTES:

1. N'utiliser cet appareil que de la façon prévue par le manufacturier.
2. Débrancher le cordon d'alimentation de l'appareil avant d'effectuer l'entretien ou la réparation.
3. Cet appareil n'est pas conçu pour fournir l'air nécessaire à la combustion et/ou à la dilution pour les appareils à combustion.
4. Lorsque vous coupez ou perforez un mur ou un plafond, ne pas endommager les fils électriques ou autres installations qui pourraient y être dissimulés.
5. Ne pas utiliser cet appareil avec une commande de vitesse à semi-conducteur autre que celles mentionnées à la section 6.
6. Cet appareil doit être mis à la terre. Pour votre propre protection, le cordon d'alimentation est muni d'une fiche à 3 broches. Cette fiche doit être branchée à une prise à trois trous avec une mise à la terre, conformément au code national d'électricité ainsi qu'aux codes et règlements locaux. Ne pas enlever la broche pour la mise à la terre. Ne pas utiliser de rallonge électrique.
7. Ne pas installer dans une aire de cuisson ou brancher directement à un appareil ménager.
8. Ne pas utiliser pour évacuer des vapeurs ou des produits dangereux ou explosifs.
9. Il est recommandé de porter des lunettes et des gants de sécurité lors de l'installation, de l'entretien ou de la réparation de ces appareils.
10. Lorsqu'une réglementation est en vigueur localement et qu'elle comporte des exigences d'installation et/ou de certification plus restrictives que les présentes, lesdites exigences prévalent sur celles de ce document et l'installateur entend s'y conformer à ses frais.
11. En raison du poids de cet appareil, il est recommandé que l'installation soit effectuée par deux personnes.

ATTENTION

1. Afin d'éviter l'encrassement prématuré des filtres, arrêter l'appareil lors de travaux de construction ou de rénovation.
2. Pour plus de renseignements au sujet de votre appareil, veuillez lire les autocollants apposés sur celui-ci.
3. S'assurer que les bouches appropriées donnent à l'extérieur. Ne pas aspirer/évacuer l'air dans des espaces restreints comme l'intérieur des murs ou plafond ou dans le grenier, un vide sanitaire ou un garage. Ne pas essayer de récupérer l'air évacué provenant d'une sécheuse ou d'une hotte de cuisinière.

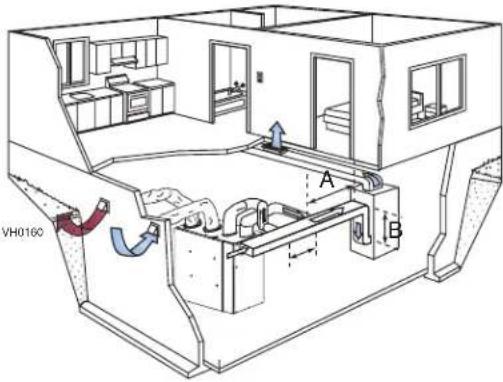

4. Ne pas installer de conduits directement au-dessus ou à moins de 2 pi (0,61 m) d'une fournaise, de son conduit de distribution, d'une chaudière ou d'un appareil de chauffage. Si un conduit doit être raccordé au plenum de retour d'air de la fournaise, il doit être installé à au moins 10 pi (3,1 m) du raccordement de ce plenum à la fournaise.
5. Le réseau de conduits doit être installé conformément à tous les codes locaux et nationaux en vigueur.
6. En cas d'absence prolongée (plus de deux semaines), laissez une personne responsable vérifier régulièrement que l'appareil fonctionne adéquatement.
7. Si le réseau de conduits traverse un espace non tempéré (ex.: grenier), l'appareil doit fonctionner continuellement sauf lors de l'entretien ou de la réparation. La température ambiante de la maison ne doit également jamais se situer sous 18 °C (65 °F).
8. Au moins une fois par année, les composantes électroniques et mécaniques de cet appareil devraient être inspectées par du personnel qualifié.
9. Ne pas utiliser votre appareil lorsque des travaux de construction ou de rénovation sont en cours, ou lors du sablage de joints de cloison sèche. Certains types de poussière et de vapeurs peuvent endommager votre système de ventilation.
10. Pendant l'hiver, s'assurer que les bouches extérieures ne sont pas encombrées par la neige. Il est également important de s'assurer que l'appareil n'aspire pas de neige pendant les tempêtes de neige. Au besoin, arrêter l'appareil pendant quelques heures.
11. Le contrôle électronique de cet appareil contient un microprocesseur qui peut ne pas fonctionner normalement en raison d'interférences ou à la suite de courtes interruptions de courant. Si cela se produit, débrancher l'appareil, attendre une dizaine de secondes, puis rebrancher l'appareil.
12. Ne pas faire un usage abusif de diffuseurs d'odeur ou de produits chimiques puisque certains peuvent endommager le matériau des composantes de l'appareil.

TABLE DES MATIÈRES

1. UTILISER CET APPAREIL......4
2. ENTRETIEN .... 4

2.1 Entretien saisonnier....4
2.2 Entretien annuel ....5

1. DÉPANNAGE DE L'UTILISATEUR ..... 5
2. GARANTIE......6
3. INSTALLATION......8

5.1 Emplacement de l'appareil....8
5.2 Installer l'appareil....8

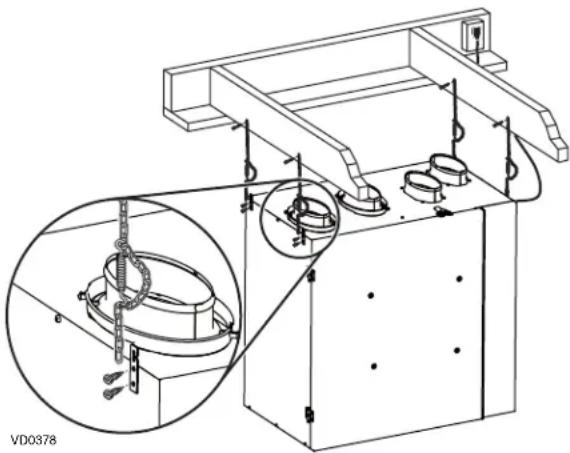

5.2.1 À l'aide de chaînes et de ressorts....8
5.2.2 À l'aide du support mural 9

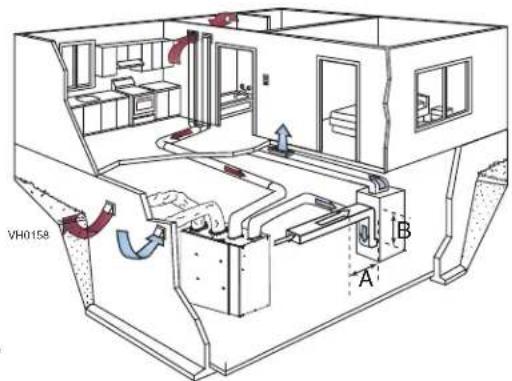

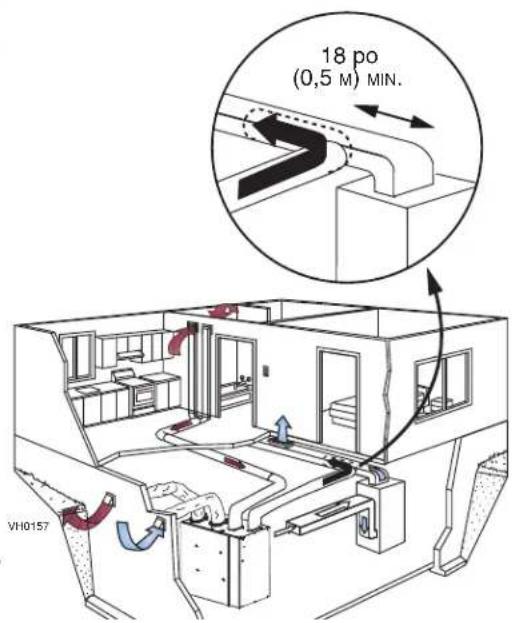

5.3 Installation des conduits et des grilles....9

5.3.1 Installation indépendante 9
5.3.2 Distribution à la source - Côté distribution ..... 10
5.3.3 Distribution à la source - Côté retour.... 10
5.3.4 Installation simplifiée - Retour/Distribution ..... 10
5.3.5 Installation simplifiée - Retour/Retour .....11

5.4 Raccorder les conduits à l'appareil.... 11

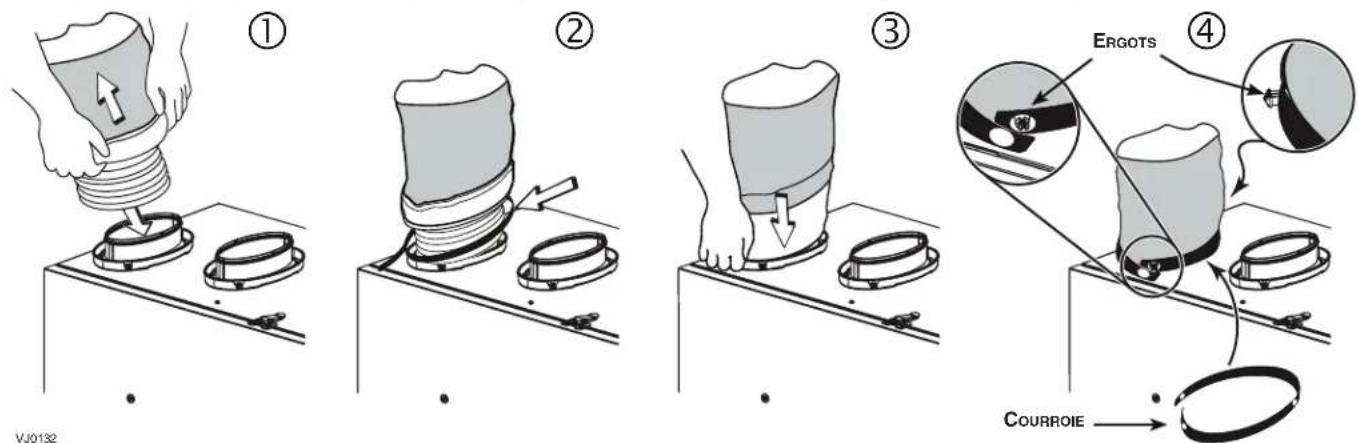

5.4.1 Conduits flexibles isolés....11
5.4.2 Conduits flexibles non isolés....11
5.4.3 Conduits rigides non isolés....11

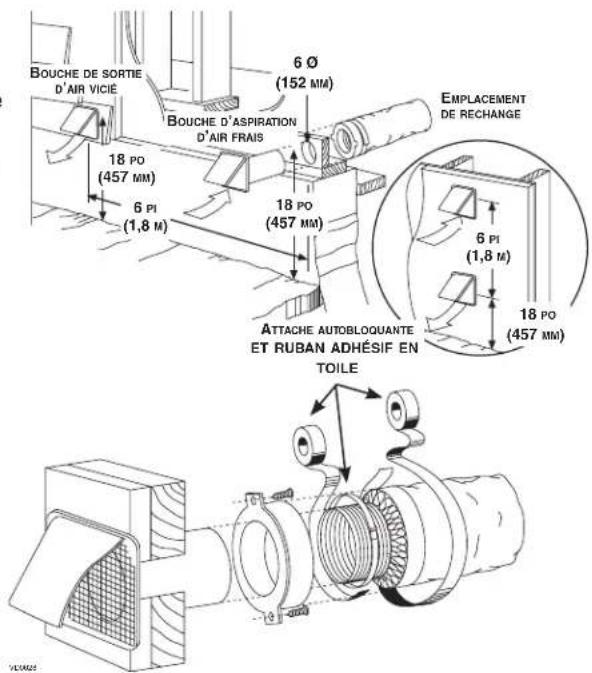

5.5 Installation des bouches extérieures ..... 12
5.6 Raccordement du boyau de drainage....12

1. COMMANDES MURALES.... 13

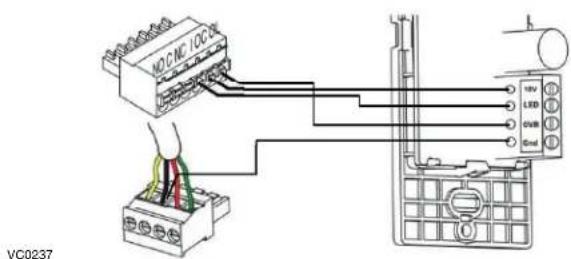

6.1 Commandes murales auxiliaires ..... 13
6.2 Commande murale principale....14

1. RACCORDEMENT ÉLECTRIQUE À LA FOURNAISE....14
2. RÉGLAGE DE LA RECIRCULATION ET DU DÉGIVRAGE....15

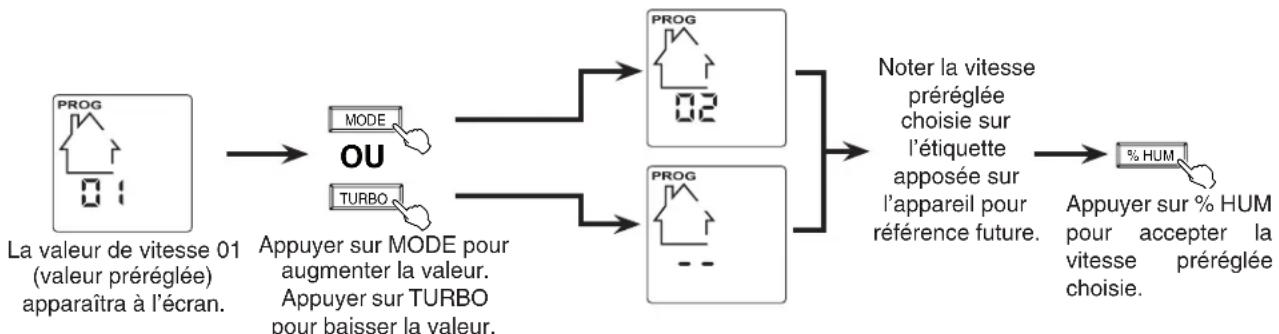

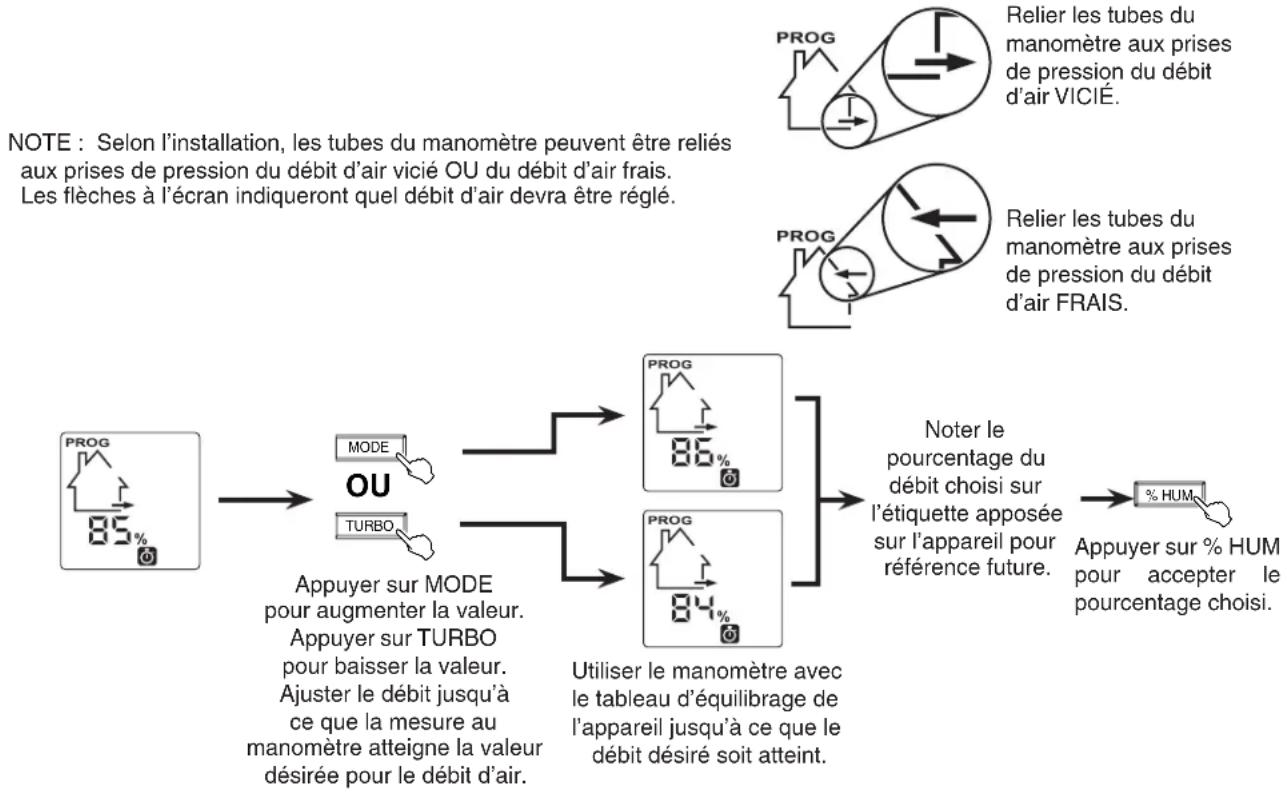

3. ÉQUILIBRAGE DE L'APPAREIL ..... 16

9.1 Préparation....16
9.2 Équilibrage de l'appareil 17

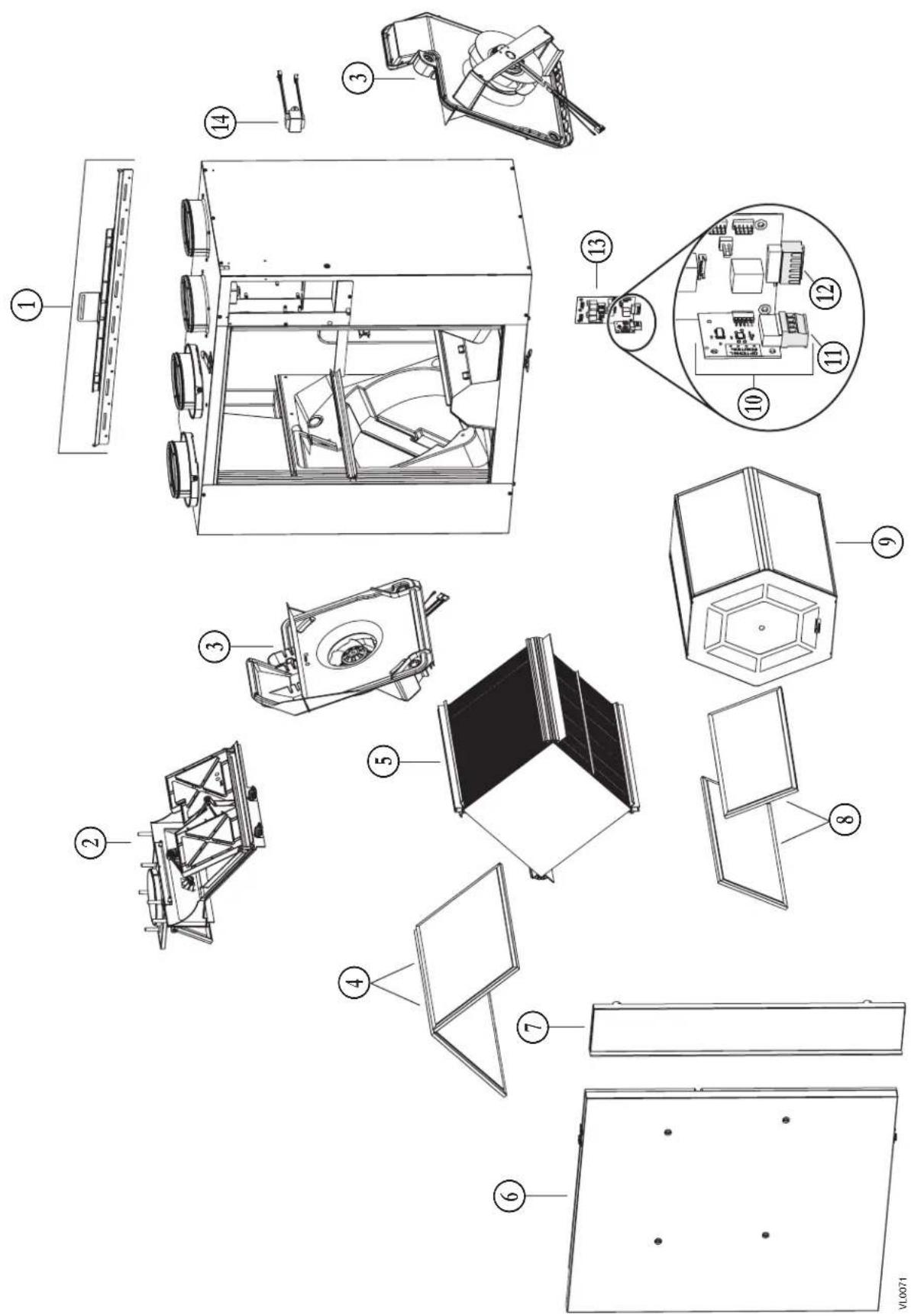

1. PIÈCES DE REMPLACEMENT ..... 21
2. SCHÉMA ÉLECTRIQUE.... 23
3. DÉPANNAGE 24

PRODUCT REGISTRATION CARD - FICHE D'ENREGISTREMENT DU PRODUIT

IMPORTANT: Please complete and return this questionnaire within 10 days of your purchase to the address below. Note that only the questions on this side of the page are mandatory. Your answers will be used for market research studies and reports, and will help us to better serve you in the future. IMPORTANT: Veuillez remplir ce questionnaire et nous le retourner dans les 10 jours suivant votre achat à l'adresse inscrite en bas de la page. Veuillez noter que seules les questions de ce côté-ci de la page sont obligatoires. Vos réponses serviront à des études de marché et nous aideront à mieux vous servir dans l'avenir.

First name - Prénom

Last name – Nom de famille

Telephoneno.(day) - N° de téléphone (jour)

Telephone n(evening) - N ° de téléphone (soir)

Model no.- N°de modèle Serial - N

no. ° de série

Centre d'enregistrement de produit - Product registration center, 550 boulevard Lemire, Drummondville, Québec Canada J2C 7W9

BACK / VERSO

Pour l'utilisateur

Renseignements pour les consommateurs

A. Afin d'assurer le fonctionnement silencieux des VRC/VRE certifiés ENERGY STAR, chaque modèle de produit doit être installé avec les techniques d'atténuation du son appropriées.

B. La manière dont on a installé votre VRC/VRE peut faire une différence considérable quant à l'énergie électrique que vous utilisez. Afin de réduire la consommation d'électricité du VRC/VRE, on recommande une installation autonome entièrement canalisée. Si vous choisissez une installation simplifiée qui actionne l'appareil de traitement d'air de votre générateur d'air chaud aux fins d'une ventilation de pièce en pièce, un générateur d'air chaud qui consomme peu d'électricité et qui est muni d'un moteur de ventilation à vitesse variable et à commutation électronique vous permettra de réduire votre consommation d'énergie électrique ainsi que vos coûts d'exploitation.

C. L'installation d'une commande accessible aux utilisateurs sur le modèle de produit améliore le confort et pourrait considérablement réduire la consommation d'énergie du produit.

1. UTILISER CET APPAREIL

ATTENTION

Avant d'utiliser cet appareil pour la première fois, prendre le temps de lire attentivement la page 2 de ce guide pour s'assurer que l'appareil est utilisé de façon sécuritaire et optimale.

Cet appareil effectue une séquence de démarrage de 30 secondes lorsqu'il est mis sous tension. La commande murale principale indique en pourcentage la progression de la séquence de démarrage. L'appareil ne répond pas aux commandes tant que la séquence de démarrage n'est pas terminée.

Cet appareil peut être contrôlé à l'aide d'une seule commande principale et de jusqu'à 5 boutons-poussoirs 20/40/60 minutes optionnels, habituellement situés dans les salles de bains.

L'activation d'un bouton-poussoir 20/40/60 minutes l'emporte sur le mode de fonctionnement courant de l'appareil, y compris sur les cycles de dégivrage. L'icône chronomètre apparaît sur la commande principale pour indiquer qu'une commande auxiliaire a été activée.

Pour de plus amples renseignements au sujet des commandes murales, consulter le Guide de l'utilisateur, Commandes murales principales et auxiliaires inclus avec cet appareil et accessible sur notre site Internet.

2. ENTRETIEN

Un entretien saisonnier et annuel doit être effectué sur cet appareil. Une icône de rappel d'entretien apparaît de façon périodique sur la commande murale principale environ 4 fois par année.

2.1 ENTRETIEN SAISONNIER

1. Débrancher l'appareil.

2. Défaire les 2 loquets de porte et ouvrir celle-ci.

3. Retirer les 2 filtres du dessus du noyau de récupération.

4. Nettoyer les filtres à l'aide d'une solution de savon doux et d'eau tiède. Rincer abondamment, puis laisser sécher complètement.

5. Réinstaller les filtres sur le noyau de récupération.

6. Fermer la porte et rebrancher l'appareil. L'appareil effectuera une séquence de démarrage de 30 secondes, puis il fonctionnera dans le même mode qu'avant l'entretien.

7. Réinitialiser le rappel d'entretien en maintenant enfoncés simultanément pendant 3 secondes les boutons MODE et TURBO de la commande murale.

CONT M

VQ0134 Icône de rappel d'entretien

Aimeriez-vous recevoir plus de détails sur nos promotions, offres de rabais et mises à jour de nos produits? Oui/Non

Quels problèmes essayez-vous de résoudre par cet achat? (Cochez toutes les cases pertinentes)

Mauvalises odeurs	Poussières	— Prix	— Récupération
Proplèmes respiratoires	Moissures	— Garantie	d'énergie
Excès d'humidité	Allerges	— Design du produit	Fonctions
Uniformisation de la température	Pas de problèmes spécifiques	— Débit de ventilation	l'activité de nettoyage
Manque d'air frais	Autres (Précisez SVP)	— Indicateur d'entretion du filtre	Réputation du fabricant
		— Qualité de filtration	Simplité d'utilisation
		— Récirculation	Niveau de bruit
		— Récupération de chaleur	Autres
			(Précisez SVP)

Enregistrez-vous en ligne! N'hésitez pas à remplir la fi che d'enregistrement du produit sur notre site Internet au www.bnv.ca

Pour l'utilisateur

2.2 ENTRETIEN ANNUEL

1. Suivre les étapes 1 et 2 de l'entretien saisonnier.
2. Retirer les filtres et le noyau de récupération de l'appareil.
3. Nettoyer l'intérieur de l'appareil à l'aide d'un chiffon humide, puis assécher à l'aide d'un chiffon sec.
4. Nettoyer les filtres à l'aide d'une solution de savon doux et d'eau tiède. Rincer abondamment, puis laisser sécher complètement.
5. Nettoyer le noyau de récupération comme suit, selon le modèle de l'appareil :

X24 HRV ECM X30 HRV ECM	X24 HRV ECM-N X30 HRV ECM-N	G2400H ECM G3000H ECM	X24 ERV ECM X30 ERV ECM	X24 ERV ECM-N X30 ERV ECM-N	G2400E ECM G3000E ECM
Laisser le noyau de récupération de chaleur tremper dans l'eau tiède additionnée de savon doux pendant 3 heures.			ATTENTION : NE PAS IMMERGER LE NOYAU DE RÉCUPÉRATION D'ÉNERGIE
Rincer et laisser sécher.			Enlever la poussière sur le noyau à l'aide d'un aspirateur muni d'une brosse à poils doux.

1. Réinstaller le noyau dans l'appareil.
2. Réinstaller les filtres sur le noyau de récupération.
3. Fermer la porte de l'appareil.
4. Nettoyer les bouches extérieures.
5. Rebrancher l'appareil. L'appareil effectuera une séquence de démarrage de 30 secondes, puis il fonctionnera dans le même mode qu'avant l'entretien.
6. Réinitialiser le rappel d'entretien en maintenant enfoncés simultanément pendant 3 secondes les boutons MODE et TURBO de la commande murale.

3. DÉPANNAGE DE L'UTILISATEUR

Avant toute chose, débrancher l'appareil, attendre 1 minute, puis le rebrancher. Si le problème persiste, consulter le tableau ci-dessous.

PROBLÈMES ESSAYEZ CECI

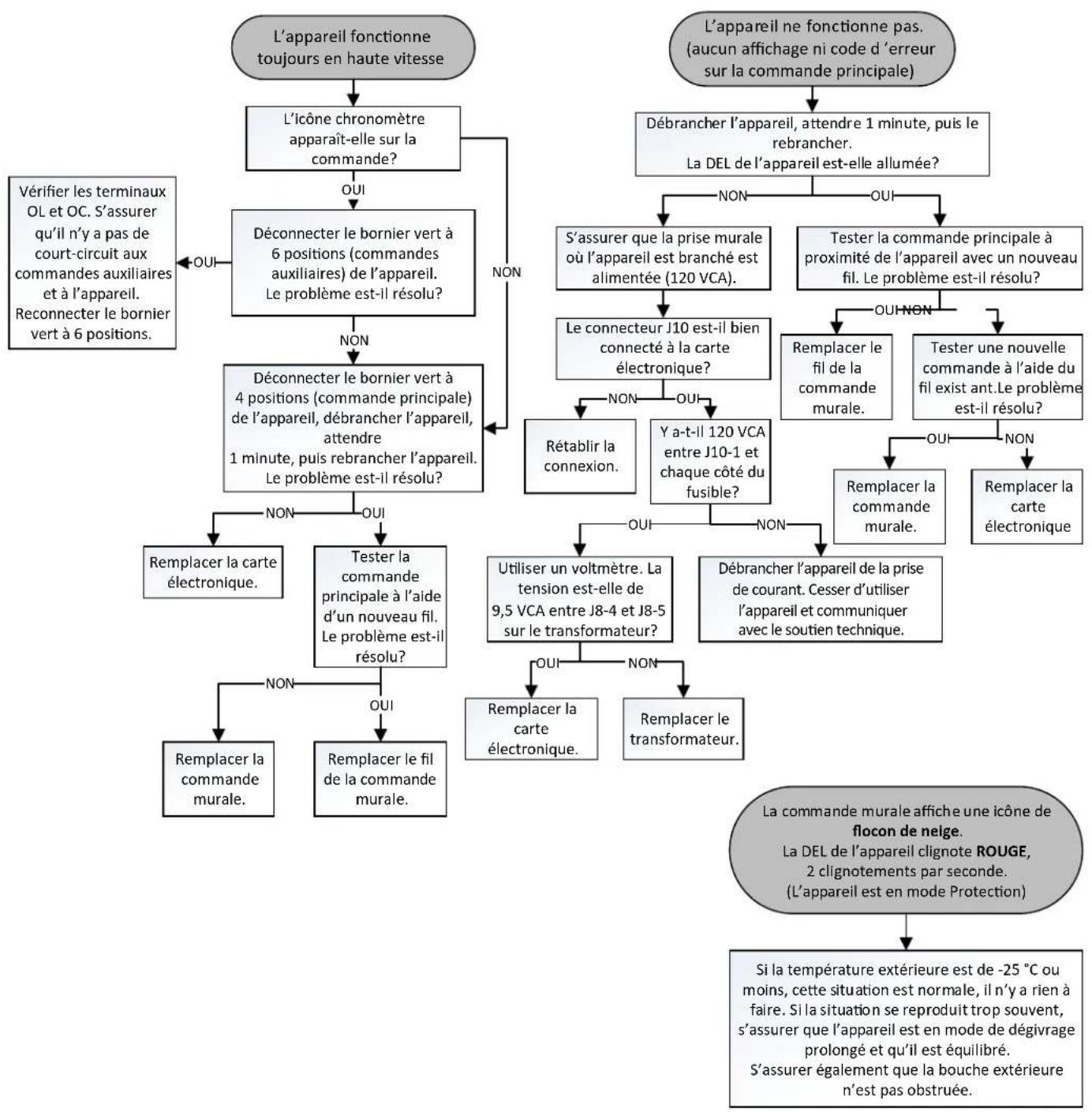

1.	Rien ne fonctionne.	Vérifier si l'appareil est bien branché.Vérifier le disjoncteur ou le fusible de la maison alimentant l'appareil.

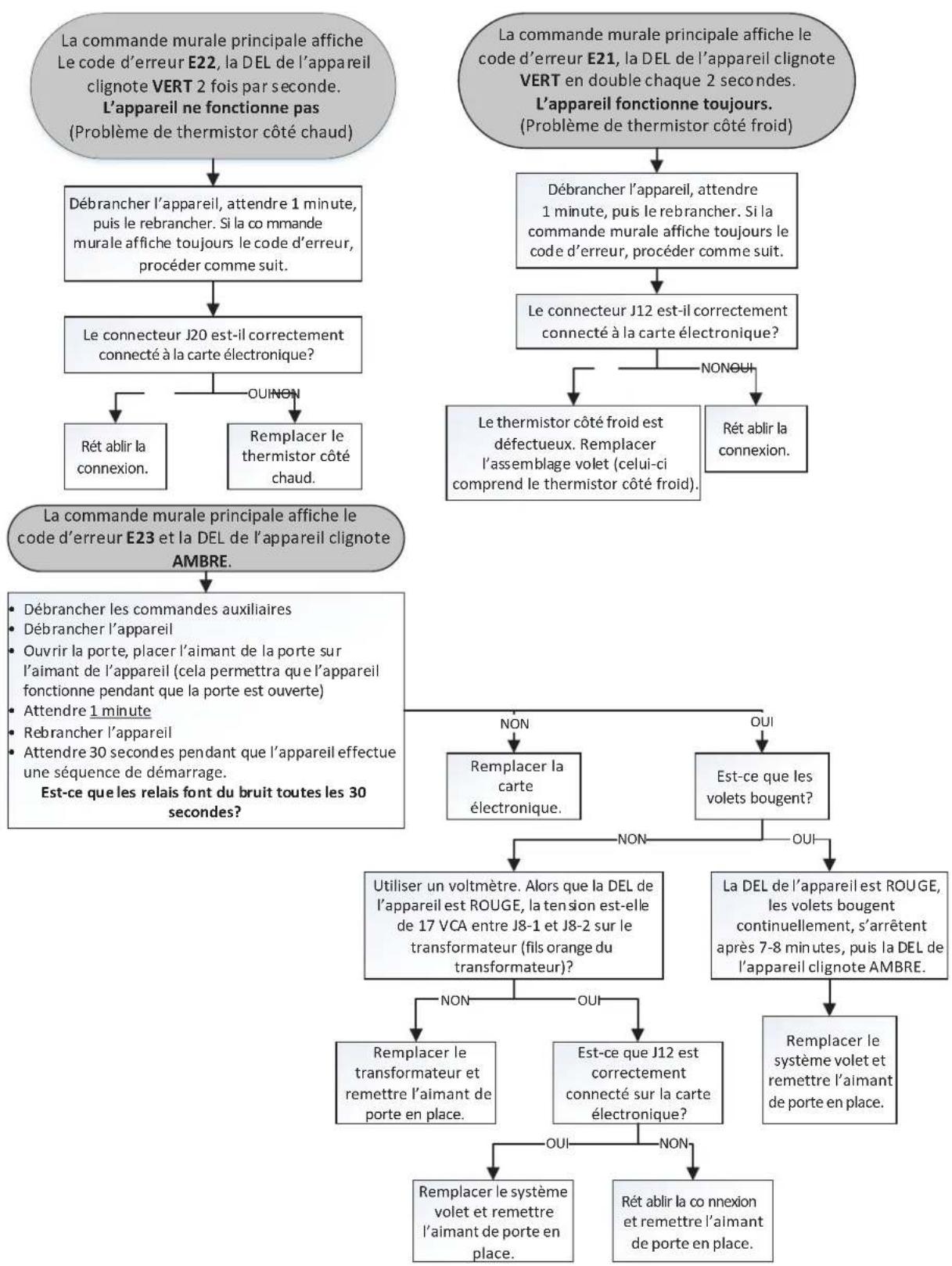

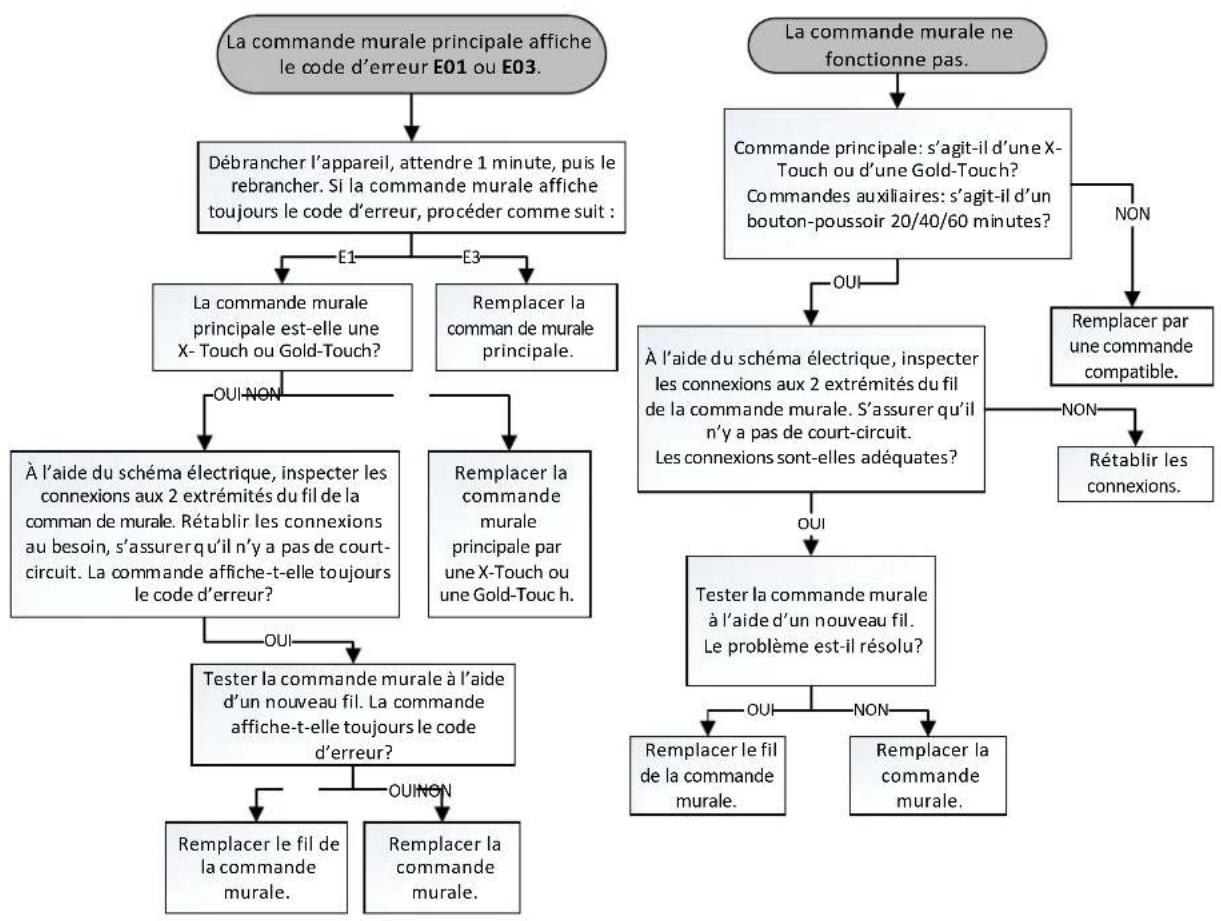

2.	L'écran de la commande principale affiche un code d'erreur commençant par E0 (E01, E02, etc.).	S'assurer que le code des couleurs a été respecté lors du branchement des fils aux bornes correspondantes.Vérifier la connexion des fils.Appuyer simultanément durant 10 secondes sur les touches % HUM, MODE et TURBO pour effectuer une mise à zéro. Les préférences de l'utilisateur devront être réglées de nouveau.
3.	L'écran de la commande X-Touch affiche un code d'erreur commençant par E2 (E21, E22, etc.)	L'appareil de ventilation éprouve des difficultés. Contacter votre installateur.
4.	L'écran de la commande X-Touch affiche un décompte de 10 secondes.	Attendre la fin du décompte, sans appuyer sur une touche.
5.	L'icône flocon de neige clignote à l'écran de la commande X-Touch.	L'appareil de ventilation est en mode de Protection; il sortira de ce mode par lui-même.Si cette situation se produit régulièrement, ou si la température extérieure est plus haute que -20°C, contacter votre installateur.
6.	Condensation sur les fenêtres (air trop humide).	Faire fonctionner l'appareil en mode TURBO ou CONT jusqu'à ce que la situation se corrige.Laisser les rideaux entrouverts pour laisser circuler l'air.Entreposer le bois de chauffage dans une pièce fermée dotée d'un déshumidificateur, dans une pièce bien aérée, ou à l'extérieur.Garder la température ambiante au-dessus de 18 °C (64 °F).
7.	Air intérieur trop sec.	Utiliser temporairement un humidificateur.Faire fonctionner l'appareil en mode 20 min/h ou RECIRC.
8.	Air trop froid à la grille de distribution.	S'assurer que les bouches extérieures ne sont pas obstruées.Faire fonctionner l'appareil en mode 20 min/h ou RECIRC.Installer un chauffage d'appoint.
9.	La commande murale principale ne fonctionne pas.	La séquence de démarrage de 30 secondes n'est pas terminée. Voir section 1, page 4.Un bouton-poussoir 20/40/60 minute est en fonction. Voir section 1, page 4.Le mode Protection prévaut sur le mode de la commande murale. Consulter le Guide de l'utilisateur, Commandes murales principales et auxiliaires.

Pour tout problème non résolu, communiquer avec le service à la clientèle : 1 800 567-3855.

4. GARANTIE

Votre appareil de ventilation est un produit de grande qualité, fabriqué et emballé avec soin. Le fabricant garantit au consommateur, acheteur initial de ses produits, que ceux-ci sont exempts de tout défaut de fabrication pour la période citée plus bas et ce, à partir de la date d'achat originale.

La garantie de tous les appareils couvre les pièces seulement contre toute défectuosité pouvant nuire à son fonctionnement. Elle est d'une durée de cinq (5) ans. Sous réserve d'avoir effectué l'entretien du noyau tel qu'il est mentionné dans ce guide, le noyau de récupération de chaleur (VRC) est couvert par une garantie à vie limitée, et le noyau de récupération d'énergie (VRE) est couvert par une garantie de dix (10) ans. Si un fonctionnement inadéquat devait se produire, veuillez vous référer au guide de l'utilisateur. Si le problème persiste, la marche à suivre est la suivante :

MARCHE À SUIVRE

Si l'appareil est défectueux, veuillez communiquer immédiatement avec votre entrepreneur en ventilation (voir son adresse sur la page couverture de votre guide de l'utilisateur). Il déterminera la source du mauvais fonctionnement et effectuera le remplacement ou la réparation, s'il y a lieu. Si jamais il devenait impossible de le joindre, téléphonez (en Amérique du Nord) au 1 800 567-3855 où notre personnel se fera un plaisir de vous transmettre le numéro de téléphone du distributeur ou du centre de service le plus près de chez vous.

PIÈCES DE REMPLACEMENT ET SERVICE

Pour assurer le bon fonctionnement de votre appareil, vous devez toujours utiliser des pièces d'origine provenant du fabricant. Les pièces d'origine du fabricant sont spécialement conçues pour satisfaire toutes les normes de certification de sécurité applicables. Leur remplacement par des pièces ne provenant pas du fabricant pourrait ne pas assurer la sécurité de l'appareil, entraîner une réduction sévère des performances ainsi qu'un risque de défaillance prématurée. Le fabricant recommande également de toujours vous référer à une entreprise de services compétente et reconnue par le fabricant pour vos pièces de remplacement et appel de service.

FACTURE

Aucune réparation ou aucun remplacement ne sera couvert par la garantie sans la copie de la facture originale d'achat. Prenez soin de bien la conserver.

FRAIS DIVERS

Les frais de main-d'œuvre relatifs au retrait de la pièce défectueuse et/ou à l'installation de la pièce conforme ne seront, en aucun cas, couverts par le fabricant.

CONDITIONS ET LIMITES

Vise un bâtiment pour lequel la partie 9 de la division B de la version en vigueur du Code national du bâtiment du Canada s'applique avec les restrictions et exception additionnelles indiquées ci-dessous:

Domaine d'application de la partie 9, division B selon la version en vigueur du Code national du bâtiment du Canada :

La partie 9 de la division B s'applique pour tout bâtiment visé par les définitions et conditions de la version en vigueur du Code national du bâtiment du Canada indiquées ci-dessous:

Tout bâtiment* d'une hauteur de bâtiment d'au plus 3 étages, d'une aire de bâtiment d'au plus 600 m², et qui abritent des usages principaux du:

Groupe C^1 , habitations,

Groupe D^2 , établissement d'affaires,

Groupe E^3 , établissements commerciaux, ou

Groupe F, divisions 2 ^4 et 3^5 , établissements industriels à risques moyens et établissements industriels à risques faibles.

Et tout bâtiment dont l'usage principal est classé comme suit :

Groupe C ^1 habitations avec aire de bâtiment de plus de 600 m ^2 ou d'une hauteur de bâtiment de plus de 3 étages.

Cependant, les établissements du groupe F sont exclus puisque les VRE/C ont seulement été évalués pour une installation dans des endroits sans risques conformément à la norme de sécurité canadienne applicable.

Se référer au tableau ci-dessous pour obtenir des exemples communs compris dans chaque groupe d'établissements.

Groupe & Division Usage principal Exemples
C Habitations Maisons	unifamiliales, Auberges,	Bâtiments multifamiliaux
D Établissement d'affaires Banques, Bureaux
E Établissement commercial	Grands magasins, Supermarchés

Se référer à la note A-3.1.2.1 de la version en vigueur du Code national du bâtiment du Canada pour obtenir plus d'exemples. *La détermination de la taille d'un bâtiment prend en considération la séparation intérieure et doit être évaluée conformément à la section 1.3.3.4 du Code national du bâtiment du Canada en vigueur.

Pour l'utilisateur

^1 Habitation : bâtiment, ou partie de bâtiment, où des personnes peuvent dormir, sans y être hébergées en vue de recevoir des soins ou des traitements, et sans y être détenues.
^2 Établissement d'affaires (Groupe D): bâtiment, ou partie de bâtiment, utilisé pour la conduite des affaires ou la prestation de services professionnels ou personnels.
^3 Établissement commercial (Groupe E): bâtiment, ou partie de bâtiment, utilisé pour l'étalage ou la vente de marchandises ou de denrées au détail.
^4 Établissement industriel à risques moyens (Groupe F, Division 2): établissement industriel non classé comme établissement industriel à risques très élevés, mais dont le contenu combustible par aire de plancher est supérieur à 50 kg/m ^2 ou 1200 MJ/m ^2 .
^5 Établissement industriel à risques faibles (Groupe F, Division 3): établissement industriel dont le contenu combustible par aire de plancher est d'au plus 50 kg/m ^2 ou 1200 MJ/m ^2 .

Exception:

L'installation dans une salle de classe est acceptable à condition que l'unité soit installée avec un système de conduits indépendant, distinct du système CVAC, qui est limité à cette salle de classe et servant à ventiler cette salle de classe seulement. Les restrictions supplémentaires de cette section demeurent applicables.

Restrictions:

Le VRC/E ne doit pas être installé dans un environnement ni être utilisé pour évacuer de l'air contenant:

• Gaz, vapeur, émanations ou solvants corrosifs.
• Gaz, vapeur, émanations, solvants ou poussières inflammables ou explosifs.
• Concentrations élevées de parfums, de vernis à ongles ou de produits de traitement capillaire (agents de décoloration n, etc) tel qu'on les trouve dans les salons de coiffure ou les salons de manucure.
• Concentration élevée d'émanations chimiques provenant de solvants, de peinture ou d'agents de nettoyage.

Le VRC/E ne doit pas être utilisé pour évacuer l'air dépassant 50 % HR et un point de rosée de 11°C sur une longue période (plus de 24 heures) lorsque la température extérieure est sous -15°C.

Le VRC/E ne doit pas être utilisé pour évacuer l'air d'un environnement contenant une concentration élevée de particules à moins que l'air évacué soit pré-filtré à l'aide de filtres haute efficacité sélectionnés selon la taille des particules avant leur entrée dans le VRC/E.

Le VRC/E ne doit pas être utilisé pour évacuer les émanations de cuisson, mais peut être utilisé pour ventiler la cuisine dans un bâtiment du groupe C d'une hauteur de bâtiment d'au plus 3 étages et d'une aire de bâtiment d'au plus 600 m² seulement. L'emplacement du registre d'évacuation d'air vicié doit respecter les exigences du Code du bâtiment et du guide d'installation et d'utilisation.

Les applications mettant en cause des pathogènes ou virus aériens, de la fumée ou des gaz nocifs ne sont pas recommandées. De telles applications nécessitent une attention supplémentaire pour éviter la recirculation et la contamination croisée interne. Veuillez contacter le service à la clientèle pour plus d'information.

La garantie ci-dessus s'appliquera dans tous les cas où les dommages ne seront pas le résultat d'une installation inadéquate, d'un usage inapproprié, d'abus ou de négligence, de cas fortuit ou de toute autre circonstance hors du contrôle du fabricant. De plus, le fabricant ne sera pas tenu responsable des blessures ou dommages à la propriété personnelle ou immobilière causés directement ou indirectement par l'appareil de ventilation. Cette garantie annule toutes les garanties précédentes.

ATTENTION

Avant d'installer cet appareil, prendre le temps de lire attentivement la page 2 de ce guide pour s'assurer que l'installation est sécuritaire et optimale.

ATTENTION

S'assurer qu'aucun morceau de laine minérale n'entre dans l'appareil durant l'installation. Sinon, cela pourrait réduire le débit et générer des vibrations et du bruit dans l'appareil.

5. INSTALLATION

5.1 EMPLACEMENT DE L'APPAREIL

Choisir un emplacement approprié:

• De sorte que l'appareil soit facile d'accès en vue de l'entretien. Prévoir un dégagement de 27 po devant l'appareil afin que la porte puisse être ouverte. Si ce n'est pas possible, un dégagement de 18 po est suffisant, auquel cas la porte devra être retirée pour effectuer l'entretien.
• Dans un endroit tempéré où la température ambiante se maintient entre 18 °C (65 °F) et 40 °C (104 °F) et où l'humidité relative est d'au plus 60 %.
• Près d'un mur extérieur, de façon à réduire la longueur des conduits flexibles isolés.
• Éloigné des cheminées chaudes et autres risques d'incendie.
• Prévoir une source d'alimentation électrique (prise standard 3 trous avec mise à la terre) à moins de 6 pi.
• VRC: à proximité d'un drain. S'il n'y en a pas, se servir d'un seau pour récupérer l'écoulement.

5.2 INSTALLER L'APPAREIL

ATTENTION

Toujours s'assurer que l'appareil est de niveau.

5.2.1 À L'AIDE DE CHAÎNES ET DE RESSORTS

L'appareil peut être suspendu à l'aide de chaînes et de ressorts :

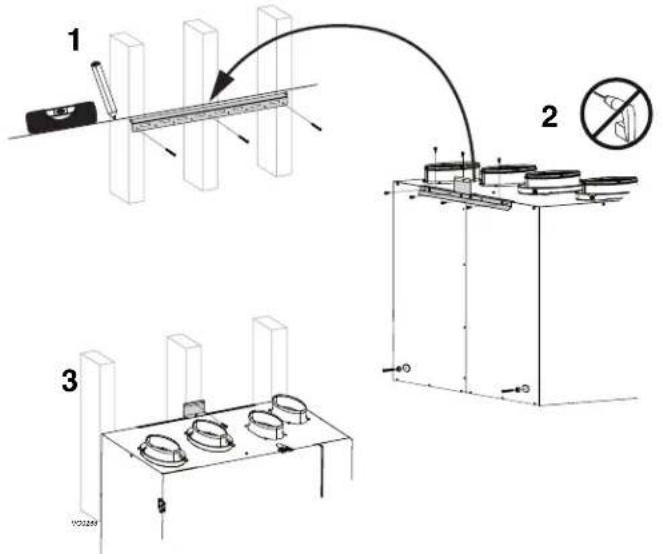

1. Tracer une ligne de niveau sur le mur, environ au niveau de dessus de l'appareil.
2. À l'aide des vis de 1/2 po et des rondelles fournis, visser la partie longue du support au mur en s'assurant de visser dans tous les montants.

⚠ AVERTISSEMENT

Ne pas visser dans le gypse uniquement; s'assurer que les vis entrent dans les montants.

1. À l'aide des vis de 1/2 po fournies, assembler les deux butées aux coins inférieurs du derrière de l'appareil.
2. À l'aide des vis de 3/8 po fournies, installer les deux autres parties du support au haut du derrière de l'appareil, comme illustré ci-dessous. Ne pas utiliser de tournevis électrique.
3. Accrocher l'appareil sur le support mural, puis visser la petite partie du support au mur, idéalement dans un montant.

• Ne jamais installer une grille d'évacuation d'air vicié dans une pièce où se trouve un appareil de combustion, tel qu'une fournaise, un chauffe-eau à gaz ou un foyer.
• Lors de raccordement au conduit, toujours utiliser des outils et matériaux approuvés. Respecter tous les lois et règlements en vigueur. Veuillez consulter votre code du bâtiment local.

ATTENTION

Si les conduits doivent passer par un espace non tempéré (ex. : grenier), toujours utiliser des conduits isolés pour éviter que de la condensation se forme à l'intérieur ou à l'extérieur du conduit, ce qui pourrait causer des dégâts matériels et/ou la prolifération de moisissure. De plus, si le conduit de distribution d'air frais et/ou le conduit d'aspiration d'air vicié passe(nt) par un espace non tempéré, l'appareil doit être réglé pour fonctionner de façon continue par temps froid (sous 10°C/50°F). Un mouvement d'air continu à l'intérieur des conduits évitera la formation de condensation. L'appareil peut être arrêté temporairement à des fins d'entretien et/ou de réparation dans de telles conditions.

5.3.1 INSTALLATION INDÉPENDANTE

Aspiration d'air vicié :

• Installer les grilles là où les contaminants sont produits : cuisine, salle de bain, buanderie, etc.
• Installer les grilles sur un mur intérieur, à une distance de 6 po à 12 po (152 mm à 305 mm) du plafond OU les installer au plafond.
• Installer les grilles à au moins 4 pieds de la cuisinière.

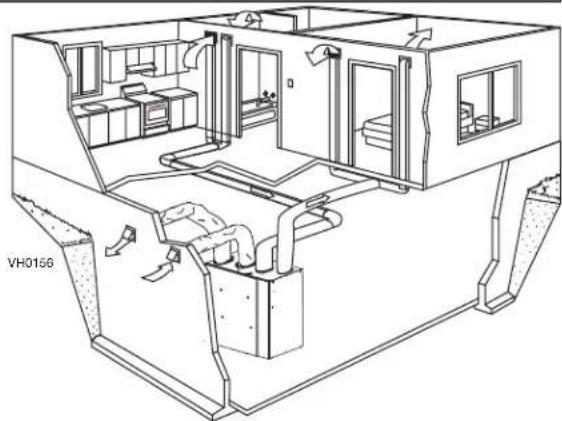

Distribution d'air frais :

• Installer les grilles dans les chambres à coucher, salle à dîner, salon et sous-sol.
• Installer les grilles au plafond OU sur un mur intérieur, en dirigeant l'air vers le plafond.
• Si une grille doit être installée au plancher, diriger son jet d'air vers le mur.

5.3.2 DISTRIBUTION À LA SOURCE - CÔTÉ DISTRIBUTION

ATTENTION

Si l'appareil est raccordé au conduit de distribution de la fournaise, ce dernier doit être en métal et de dimensions lui permettant de supporter le débit additionnel produit par l'appareil.

Aspiration d'air vicié :

• Installer les grilles là où les contaminants sont produits : cuisine, salle de bain, buanderie, etc.
- Installer les grilles sur un mur intérieur, à une distance de 6 po à 12 po (152 mm à 305 mm) du plafond OU les installer au plafond.
- Installer les grilles à au moins 4 pieds de la cuisinière.

Distribution d'air frais :

• Couper une ouverture dans le conduit de distribution de la fournaise, à au moins 18 pouces (0,5 m) de celle-ci.
• Raccorder cette ouverture à la bouche de distribution d'air frais de l'appareil à l'aide d'un conduit de métal.
• S'assurer que le conduit de l'appareil forme un coude à l'intérieur du conduit de la fournaise.

NOTE : Pour ce type d'installation, il est recommandé, sans toutefois être essentiel, que le ventilateur de la fournaise soit synchronisé avec l'appareil.

18 po (0,5 M) MIN. VH0157

5.3.3 DISTRIBUTION À LA SOURCE - CÔTÉ RETOUR

Aspiration d'air vicié :

• Installer les grilles là où les contaminants sont produits : cuisine, salle de bain, buanderie, etc.
• Installer les grilles sur un mur intérieur, à une distance de 6 po à 12 po (152 mm à 305 mm) du plafond OU les installer au plafond.
• Installer les grilles à au moins 4 pieds de la cuisinière.

Distribution d'air frais :

• Couper une ouverture dans le conduit de retour de la fournaise, à au moins 10 pieds (3,1 m) de celle-ci (A+B).
• Raccorder cette ouverture à la bouche de distribution d'air frais de l'appareil à l'aide d'un conduit de métal.

NOTE : Pour ce type d'installation, il est recommandé, sans toutefois être essentiel, que le ventilateur de la fournaise soit synchronisé avec l'appareil.

VH0158 A B

5.3.4 INSTALLATION SIMPLIFIÉE - RETOUR/DISTRIBUTION

Aspiration d'air vicié :

• Couper une ouverture dans le conduit de retour de la fournaise, à au moins 10 pieds (3,1 m) de celle-ci (A+B).
• Raccorder cette ouverture à la bouche d'aspiration d'air vicié de l'appareil (comme illustré) à l'aide d'un conduit de métal.

Distribution d'air frais :

ATTENTION

Si l'appareil est raccordé au conduit de distribution de la fournaise, ce dernier doit être en métal et de dimensions lui permettant de supporter le débit additionnel produit par l'appareil.

• Couper une ouverture dans le conduit de distribution de la fournaise, à au moins 18 pouces (0,5 m) de celle-ci.
• Raccorder cette ouverture à la bouche de distribution d'air frais de l'appareil (comme illustré) à l'aide d'un conduit de métal.
• S'assurer que le conduit de l'appareil forme un coude à l'intérieur du conduit de la fournaise.

NOTE : Pour ce type d'installation, il est recommandé, sans toutefois être essentiel, que le ventilateur de la fournaise soit synchronisé avec l'appareil.

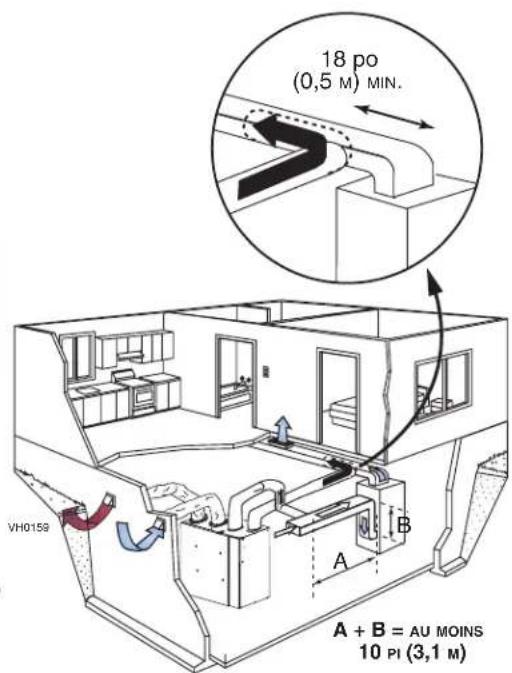

18 po (0,5 M) MIN. VH0159 A + B = AU MOINS 10 PI (3,1 M)

Pour l'installateur

5.3.5 INSTALLATION SIMPLIFIÉE - RETOUR/RETOUR

Distribution d'air frais :

- Couper une ouverture dans le conduit de retour de la fournaise, à au moins 10 pieds (3,1 m) de celle-ci (A+B).

- Raccorder cette ouverture à la bouche de distribution d'air frais de l'appareil (comme illustré) à l'aide d'un conduit de métal.

Aspiration d'air vicié :

• Couper une ouverture dans le conduit de retour de la fournaise, au moins 3 pieds (1 m) en amont du raccordement du conduit de distribution d'air frais.
• Raccorder cette ouverture à la bouche d'aspiration d'air vicié de l'appareil.
• S'assurer que les deux raccordements au conduit de retour de la fournaise sont à au moins 3 pieds (1 m) l'un de l'autre.

ATTENTION

Pour ce type d'installation, le ventilateur de la fournaise doit être synchronisé avec l'appareil. Voir section 8.

5.4 RACCORDER LES CONDUITS À L'APPAREIL

VH0160 A B

ATTENTION

• Si les conduits doivent passer par un endroit où la température n'est pas contrôlée (ex. : grenier), toujours utiliser des conduits isolés.
• S'assurer que le coupe-vapeur ne se déchire pas durant l'installation pour éviter que ne se forme de la condensation dans les conduits.
• Toujours utiliser des conduits isolés pour raccorder les bouches d'aspiration d'air frais et d'évacuation d'air vicié aux bouches extérieures.

5.4.1 CONDUITS FLEXIBLES ISOLÉS

1. Tirer sur l'isolant pour exposer le conduit de 6 po rond flexible.
2. À l'aide d'une attache autobloquante, fixer le conduit flexible à la bouche.
3. Tirer l'isolant au-dessus du joint et l'insérer entre les anneaux de la bouche sans le comprimer pour minimiser la formation de condensation dans les conduits et pour minimiser la perte et le gain de chaleur dans le bâtiment.
4. Descendre le coupe-vapeur (en gris dans l'illustration ci-dessous) et recouvrir complètement l'anneau extérieur. Sceller le joint à l'aide de la courroie incluse. Pour ce faire, insérer un des ergots de l'anneau extérieur de la bouche à travers le coupe-vapeur et dans le premier trou de la courroie. Ensuite, insérer l'autre ergot à travers le coupe-vapeur et le trou du centre de la courroie pour créer un trajet hermétique, pour minimiser la perte et le gain de chaleur dans le bâtiment et pour réduire les risques de condensation.

VJ0132 ① ② ③ ④ COURROIE

5.4.2 CONDUITS FLEXIBLES NON ISOLÉS

Utiliser des attaches autobloquantes pour relier les bouches et conduits entre eux, puis sceller avec du ruban à conduit.

5.4.3 CONDUITS RIGIDES NON ISOLÉS

Afin d'éviter la transmission de vibrations, utiliser une petite longueur de conduit flexible (environ 6 po) pour raccorder les conduits rigides aux bouches de l'appareil. Utiliser des attaches autobloquantes pour relier les bouches et conduits entre eux, puis sceller avec du ruban à conduit.

ATTENTION

S'assurer de remplacer l'isolant autour de toute ouverture faite dans l'enveloppe du bâtiment lors de l'installation de l'appareil ou des conduits. Sceller l'isolant avec du ruban à conduit ou du calfeutrant pour minimiser la perte et le gain de chaleur dans le bâtiment et pour réduire les risques de condensation.

Pour l'installateur

5.5 INSTALLATION DES BOUCHES EXTÉRIEURES

Consulter l'illustration ci-contre pour relier les conduits isolés aux bouches extérieures. Une bouche « anti-rafale » pour l'aspiration d'air frais devrait être installée dans les régions où il tombe généralement beaucoup de neige.

⚠ AVERTISSEMENT

S'assurer que les bouches sont à au moins 18 pouces au-dessus du sol et que la bouche d'aspiration est à au moins 6 pi (1,8 m) des éléments suivants :

• Bouche d'évacuation
• Sortie de sécheuse, de fournaise haut rendement, d'aspirateur central
• Sortie de compteur de gaz, barbecue à gaz
• Sortie de toute source de combustion
• Poubelle ou toute autre source de contamination

BOUCHE DE SORTIE D'AIR VICIE 6 Ø (152 MM) BOUCHE D'ASPIRATION D'AIR FRAIS 18 PO (457 MM) 6 PI (1,8 M) 18 PO (457 MM) EMPLACEMENT DE RECHANGE ATTACHE AUTOBLOQUANTE ET RUBAN ADHÉSIF EN TOILE 6 PI (1,8 M) 18 PO (457 MM)

5.6 RACCORDEMENT DU BOYAU DE DRAINAGE

ATTENTION

Un boyau de drainage (inclus) doit être installé pour tous les appareils VRC. Il n'est pas requis pour les appareils VRE, cependant il est recommandé dans les climats où la température extérieure demeure sous -25°C (-13 °F) 24 heures par jour, durant plusieurs jours, combinée à un taux d'humidité intérieur de 40 % et plus.

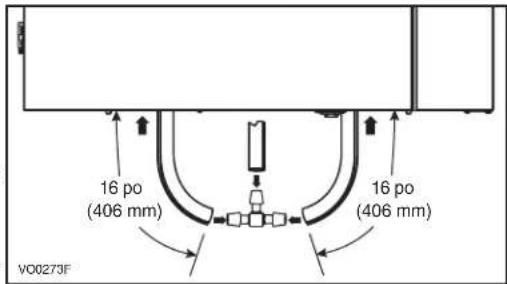

1. Couper 2 sections de boyau de plastique d'au moins 16 po chacune.
2. Relier le boyau de plastique au raccord de drain situé sous l'appareil. Si le drain est installé sur un appareil VRE, retirer les deux bouchons de drains à l'intérieur de l'appareil avant d'installer les boyaux.
3. Raccorder leurs autres extrémités ainsi que le reste du boyau au raccord en «T», tel qu'illustré ci-dessous. Cela empêchera que l'appareil aspire de mauvaises odeurs du drain.
4. Raccorder le boyau au drain du sous-sol ou à un seau. Si un seau est utilisé pour recueillir l'eau, placer le bout du boyau à environ 1 po du bord du seau afin d'éviter que l'eau ne remonte dans l'appareil.

16 po (406 mm) 16 po (406 mm) VO0273F

EMPLACEMENT DES BOUCHONS DE DRAIN DES APPAREILS VRE

Toujours débrancher l'appareil avant d'effectuer les connexions. Le fait de ne pas débrancher l'appareil pourrait causer un choc électrique, endommager l'appareil, la commande murale, ou le module électronique de l'appareil.

ATTENTION

Ne jamais installer plus d'une commande murale principale par appareil. S'assurer qu'il n'y a aucun court-circuit entre les fils ou entre les fils et une autre composante de la commande murale. Éviter les connexions relâchées. Afin de diminuer les risques d'interférence électrique (parasites), ne pas faire cheminer le fil de la commande murale près de contacteurs de contrôle ou près de circuits gradateur d'éclairage, moteurs électriques, câblage électrique de la maison, ou panneau de distribution de courant.

Les borniers nécessaires aux connexions des commandes murales sont déjà installés sur la carte électronique. Pour effectuer les connexions, ouvrir la porte du côté de l'appareil et retirer les borniers de la carte électronique. Passer les fils dans le passe-fils prévu à cet effet avant de faire les connexions.

Commande principale Commande(s) auxiliaire(s) Passe-fils VE0282

6.1 COMMANDES MURALES AUXILIAIRES

Jusqu'à 5 boutons-poussoirs 20/40/60 minutes optionnels peuvent être installés avec cet appareil.

M0CN/10C VC0237

NOTE : La commande murale auxiliaire peut être utilisée avec une connexion à 3 fils en enlevant les signaux LED. Ce branchement optionnel ne permet pas une installation avec plus d'une commande murale auxiliaire afin de permettre la synchronisation adéquate de leurs LEDs pour un événement demandé par un pair. Seules les LEDs de la commande murale auxiliaire ayant demandé l'événement de type minuterie seront mises à jour.

Pour connecter le câble des commandes auxiliaires optionnelles au bornier à 6 positions :

1. Dénuder l'extrémité du câble.
2. Dénuder l'extrémité de 3 des 4 fils sur environ 1/4 po.
3. Insérer les fils dans les trous correspondants. Un fil est inséré correctement lorsque le réceptacle orange est plus bas qu'un autre réceptacle sans fil. Dans l'illustration ci-dessous, le fil A est correctement inséré, mais le fil B ne l'est pas.

A B VE0353

1. Réinstaller le bornier sur la carte électronique
2. Consulter la feuille d'installation des commandes pour connaître leur mode de fonctionnement.

Pour l'installateur

6.2 COMMANDE MURALE PRINCIPALE

Seules les commandes principales X-Touch et Gold-Touch sont compatibles avec ces appareils; chaque appareil peut être contrôlé au moyen d'une seule commande principale.

Pour connecter le câble de la commande principale au bornier à 4 positions :

1. Dénuder l'extrémité du câble.
2. Dénuder l'extrémité des fils sur 1/4 po. Ne pas dénuder le fil plus que nécessaire.
3. À l'aide d'un petit tournevis à lame plate, connecter chaque fil à son terminal (se référer à l'étiquette sur l'appareil - JAUNE à Y; NOIR à B; ROUGE à R; VERT À G).
4. Réinstaller le bornier sur la carte électronique
5. Consulter la feuille d'installation de la commande pour connaître son mode de fonctionnement.

Ne jamais brancher un circuit 120 volts ca aux bornes du câblage de la fournaise (méthode standard). Utiliser uniquement le circuit classe 2 du ventilateur de la fournaise.

POUR UNE FOURNAISE RACCORDÉE AU SYSTÈME DE CLIMATISATION :

Sur certains vieux thermostats, la mise sous tension des bornes « R » et « G » à la fournaise a pour effet de mettre sous tension « Y » au thermostat et, par conséquent, d'activer le système de climatisation. Si vous êtes en présence ce genre de thermostat, vous devez utiliser la méthode secondaire de câblage synchronisé avec la fournaise.

MÉTHODE STANDARD DE CÂBLAGE SYNCRONISÉ AVEC LA FOURNAISE

4 FILS 2 FILS chauffage seulement BORNIER DU THERMOSTAT BASSE TENSION CLASSE 2 NO C MC I OC OL BORNIER DE L'APPAREL VE0350F 2 FILS SYSTÈME DE CLIMatisation

MÉTHODE SECONDAIRE DE CÂBLAGE SYNCRONISÉ AVEC LA FOURNAISE

4 FILS 2 FILS chauffage seulement BORNIER DU THERMOSTAT BASSE TENSION CLASSE 2 NO NC C BORNIER DE L'APPAREL BORNIER 24 VOLTS DE LA FOURNAISE 2 FILS SYSTÈME DE CLIMATISATION

8. RÉGLAGE DE LA RECIRCULATION ET DU DÉGIVRAGE

ATTENTION

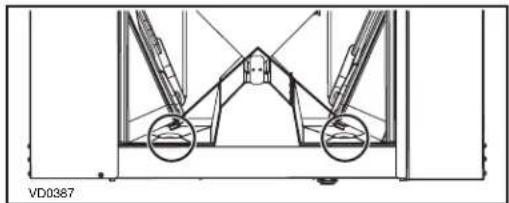

Régler en dégivrage prolongé tous les appareils situés dans les régions où la température extérieure peut demeurer inférieure à -25 °C (-13 °F) (Winnipeg, Régina, Québec, Edmonton, Yellowknife, Whitehorse, Labrador City par exemple) 24 heures par jour, plusieurs jours d'affilée, si le taux d'humidité intérieur est de 40% et plus.
    K["PL (Plus) Utiliser ce cycle en région froide (temp. ext. de -25 °C [-13 °F"] et plus basse). Lorsque requis, l'appareil effectuera un cycle de dégivrage en haute vitesse.]
    L["OL (Discretion) Lorsque requis, l'appareil effectuera un cycle de dégivrage à la même vitesse que celle utilisée pour la ventilation de l'appareil (ex.: si l'appareil est en TURBO, le dégivrage sera fait en haute vitesse et si l'appareil est en CONT, le dégivrage se fera en basse vitesse.)"]
    M["OL (Discretion)"] --> N["Utiliser la touche MODE ou TURBO pour voir les 3 types de cycle de dégivrage."]
    O["OL (Discretion)"] --> P["Appuyer sur la touche % HUM pour accepter le type de cycle de dégivrage choisi et aller à l'affichage de la version du logiciel."]
    Q["OL (Discretion)"] --> R["Appuyer sur la touche % HUM OU attendre 10 secondes pour quitter le menu des réglages."]

9.1 PRÉPARATION

Équipement nécessaire :

• Une commande principale X-Touch ou Gold-Touch à proximité de l'appareil.
• Un manomètre pouvant mesurer de 0 à 1 pouce d'eau (0 à 250 Pa) ainsi que deux tubes de plastique.
• Le tableau d'équilibrage et le tableau des vitesses préréglées, collés sur l'appareil derrière la porte du côté.

Avant de commencer :

• Sceller tous les conduits du réseau avec du ruban à conduits. Fermer toutes les portes et fenêtres.
  • Arrêter tous les dispositifs d'évacuation d'air tels que hotte de cuisinière, ventilateurs de salle de bains ou sécheuse.
• S'assurer que tous les filtres sont propres (si ce n'est pas la première fois que l'appareil est équilibré).

NOTE: Si l'installation est reliée de quelque façon que ce soit avec le conduit de retour d'air frais de la fournaise, s'assurer que le ventilateur de celle-ci est en marche.

Installer le manomètre :

1. Installer le manomètre sur une surface nivelée et le régler à zéro.
2. Relier les tubes du manomètre aux prises de pression du débit d'air VICIÉ ou du débit d'air FRAIS, selon le débit à être mesuré (voir l'illustration ci-contre).
3. S'assurer de relier les tubes aux raccords high/low correspondants. Si l'aiguille du manomètre tombe au-dessous de zéro, inverser les branchements.

HAUT BAS DÉBIT D'AIR FRAIS HAUT BAS DÉBIT D'AIR VICIÉ VP002/F

Tableau d'équilibrage et tableau des vitesses préréglées

Utiliser le tableau d'équilibrage sur l'appareil pour convertir les mesures (po d'eau) prises par le manomètre en débit (pi³/min). Durant l'équilibrage, l'écran de la commande X-Touch/Gold-Touch indique quelle prise de pression doit être utilisée. Un écart jusqu'à 10 pi³/min entre les flots est acceptable. Voir l'exemple ci-dessous.

Relier les tubes du manomètre aux prises de pression du débit d'air VICIÉ.

PROG

Relier les tubes du manomètre aux prises de pression du débit d'air FRAIS.

TABLEAU D'ÉQUILIBRAGE DE L'APPAREIL

Débit Frais Vicié
PI3/MIN	PO D'EAU	PO D'EAU
120	0,71	0,73
125	0,67	0,70
130	0,63	0,67
135	0,59	0,64
140	0,55	0,61
145	0,51	0,58
150	0,47	0,55

Pression de l'air FRAIS et débit en pi³/min correspondant.

9.2 ÉQUILIBRAGE DE L'APPAREIL

① Raccorder une commande principale X-Touch/Gold-Touch près de l'appareil.

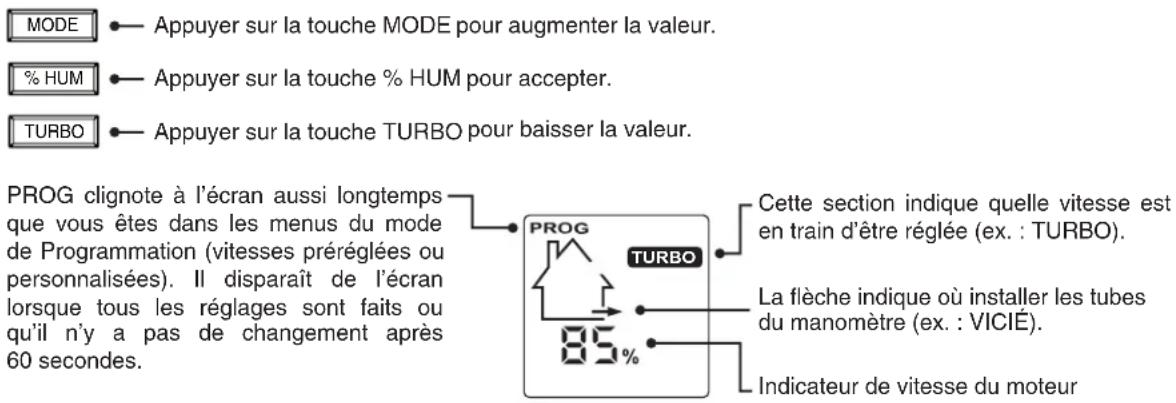

INFORMATION GÉNÉRALE À PROPOS DE L'UTILISATION DE LA COMMANDE X-TOUCH DANS LA PROCÉDURE D'ÉQUILIBRAGE

MODE Appuyer sur la touche MODE pour augmenter la valeur. % HUM Appuyer sur la touche % HUM pour accepter. TURBO Appuyer sur la touche TURBO pour baisser la valeur. PROG clignote à l'écran aussi longtemps que vous êtes dans les menus du mode de Programmation (vitesses préréglées ou personnalisées). Il disparaît de l'écran lorsque tous les réglages sont faits ou qu'il n'y a pas de changement après 60 secondes. PROG TURBO 85% Cette section indique quelle vitesse est en train d'être réglée (ex. : TURBO). La flèche indique où installer les tubes du manomètre (ex. : VICIÉ). Indicateur de vitesse du moteur

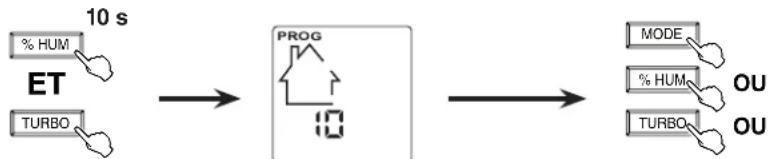

② Accéder au mode Programmation.

Appuyer simultanément sur % HUM et TURBO durant 10 secondes.
PROG commence à clignoter. Un compte à rebours de 10 secondes apparaît.
Appuyer sur n'importe laquelle touche pour accéder au mode Programmation. Si, à la fin du compte à rebours, aucune touche n'a été enfoncée, l'appareil retournera à son dernier mode de fonctionnement.

Choisir entre deux options: • 01, 02, etc.: Vitesses préréglées (uniquement pour l'équilibrage de l'appareil, option plus rapide)

• __: Vitesses personnalisées (règle la vitesse TURBO et équilibre l'appareil, puis règle les vitesses CONT, la commande 20/40/60 minutes et RECIRC).

③ Choisir entre Vitesses préréglées et Vitesses personnalisées.

NOTE : À partir de la valeur 01, appuyer sur TURBO donnera accès au réglage des vitesses personnalisées (voir page 19).

④ Relier les tubes du manomètre à l'appareil (voir 9.1).

Pour l'installateur

⑤ Si la vitesse de l'appareil est réglée près de sa plus haute vitesse, nous recommandons de commencer par mesurer et prendre en note les deux débits d'air.
⑥ Consulter le tableau d'équilibrage de l'appareil pour trouver les pi³/min correspondants.
⑦ Déterminer quel débit d'air doit être ajusté (le plus grand débit d'air doit être abaissé pour égaliser le plus petit). Voir l'exemple ci-dessous.

Pression po d'eau	Frais pi3/min	Vicié pi3/min
0,31 152	155
0,32 156	159
0,33 159	162
0,34 162	166
0,35 165	169
0,36 168	172
0,37 171	176
0,38 174	179
0,39 177	183
0,40 180	186
0,41 183	189
0,42 186	193
0,43 189	196
0,44 193	200
0,45 196	203
0,46 199	206
0,47 202	210
0,48 205	213
0,49 208	217
0,50 211	220
0,51 214	223
0,52 217	227
0,53 220	230
0,54 223	234
0,55 226	237

Valeur de mesure d'air VICIÉ et ses pi³/min correspondants

Valeur de mesure d'air FRAIS et ses pi³/min correspondants

NOTE : À la première mesure des débits, en vitesse 01, la valeur des débits d'air frais et d'air vicié affichée à l'écran de la commande est de 100%.

Avant le réglage de débit

Mesure du débit d'air VICIÉ: 0,41 po d'eau, 189 pi³/min Mesure du débit d'air FRAIS: 0,50 po d'eau, 211 pi³/min

Après le réglage de débit

Dans ce cas, le débit d'air FRAIS doit être abaissé pour atteindre la valeur du débit d'air VICIÉ.

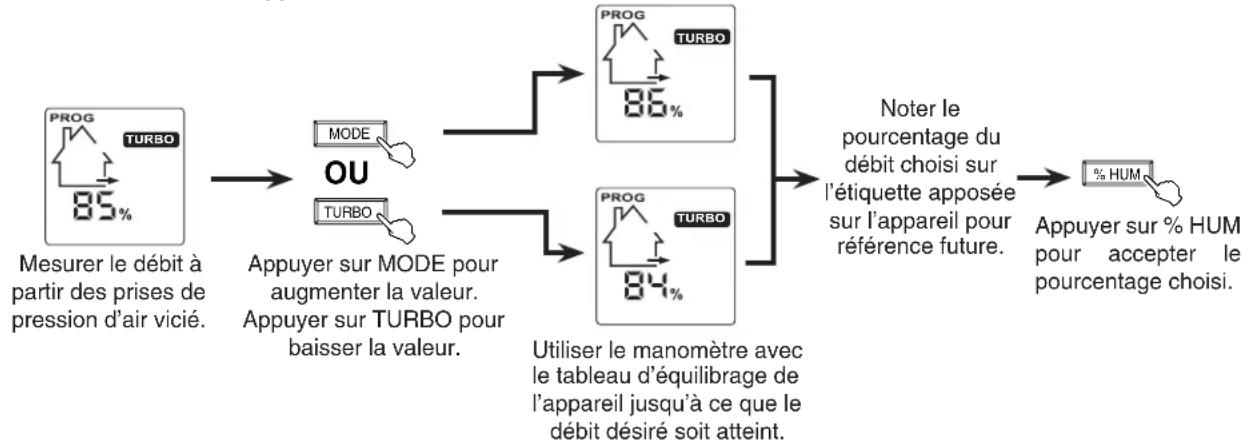

⑧ Régler la vitesse TURBO pour l'air vicié (ou appuyer sur la touche % HUM pour la garder telle quelle).

NOTE: Les valeurs suivantes sont des exemples. Les valeurs réelles varient en fonction de la vitesse préréglée choisie, de l'installation de l'appareil, etc.

Pour l'installateur

⑨ Régler la vitesse TURBO pour l'air frais (ou appuyer sur la touche % HUM pour la garder telle quelle).

Si vous avez choisi l'équilibrage par vitesse préréglées au point ②, la procédure d'équilibrage est terminée.

Si vous avez choisi l'équilibrage avec vitesse personnalisées, continuer avec les étapes suivantes :

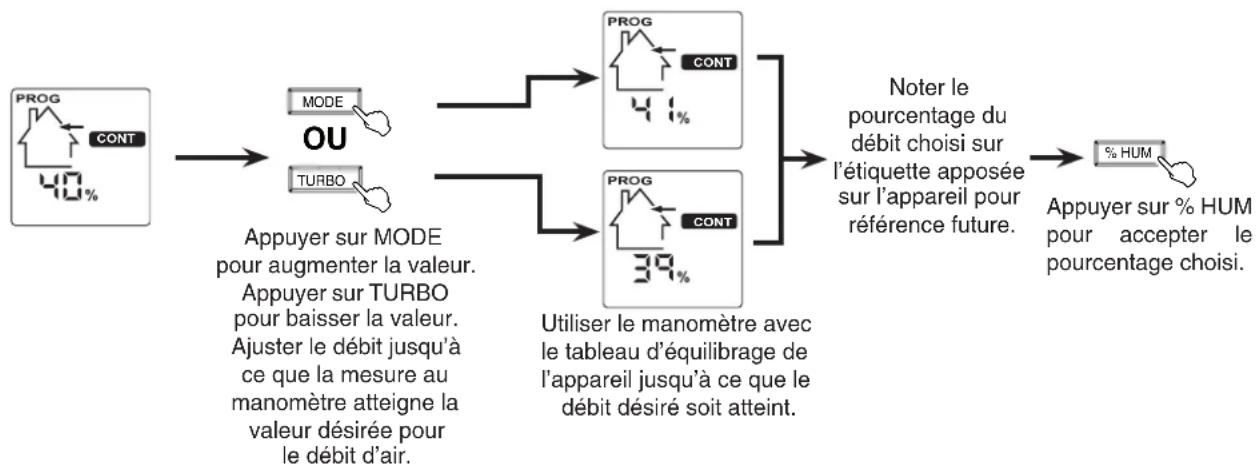

⑩ Régler la vitesse CONT.

⑪ Régler la vitesse de la commande 20/40/60 minutes.


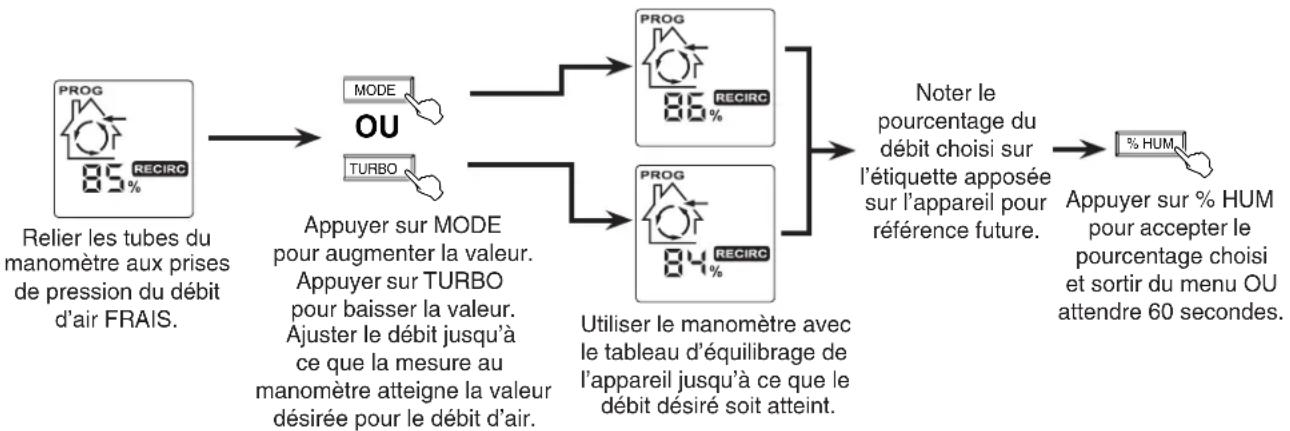

⑫ Régler la vitesse de RECIRC.

La procédure d'équilibrage est terminée.

NOTE: Les valeurs des débits d'air réglés sont sauvegardées dans l'appareil. Ainsi, au besoin, n'importe quelle commande principale X-Touch/Gold-Touch peut être utilisée pour régler à nouveau les vitesses de l'appareil et équilibrer ses débits d'air. Lors d'une panne de courant, l'appareil conserve ses réglages. Pour modifier les réglages, aller à l'étape ⑥ et suivre la procédure; les nouvelles valeurs remplaceront les antérieures.

* Non illustré.
Pour assurer le bon fonctionnement de votre appareil, vous devez toujours utiliser des pièces d'origine provenant du manufacturier. Les pièces d'origine du manufacturier sont spécialement conçues pour satisfaire toutes les normes de certification de sécurité applicables. Leur remplacement par des pièces ne provenant pas du manufacturier pourrait ne pas assurer la sécurité de l'appareil, entraîner une réduction sévère des performances ainsi qu'un risque de défaillance prématurée. Le manufacturier recommande également de toujours vous référer à une entreprise de services compétente et reconnue par le manufacturier pour vos pièces de remplacement et appels de service.

PIÈCES DE REMPLACEMENT ET SERVICE

11. SCHÉMA ÉLECTRIQUE

⚠ AVERTISSEMENT

• Danger d'électrocution. Toujours débrancher l'appareil avant d'effectuer les travaux d'entretien ou de réparation
• Cet appareil est muni d'une protection contre les surcharges (fusible). Un fusible grillé indique une surcharge ou un court-circuit. Si le fusible grille, débrancher l'appareil de la prise de courant. Cesser d'utiliser l'appareil et communiquer avec le soutien technique.

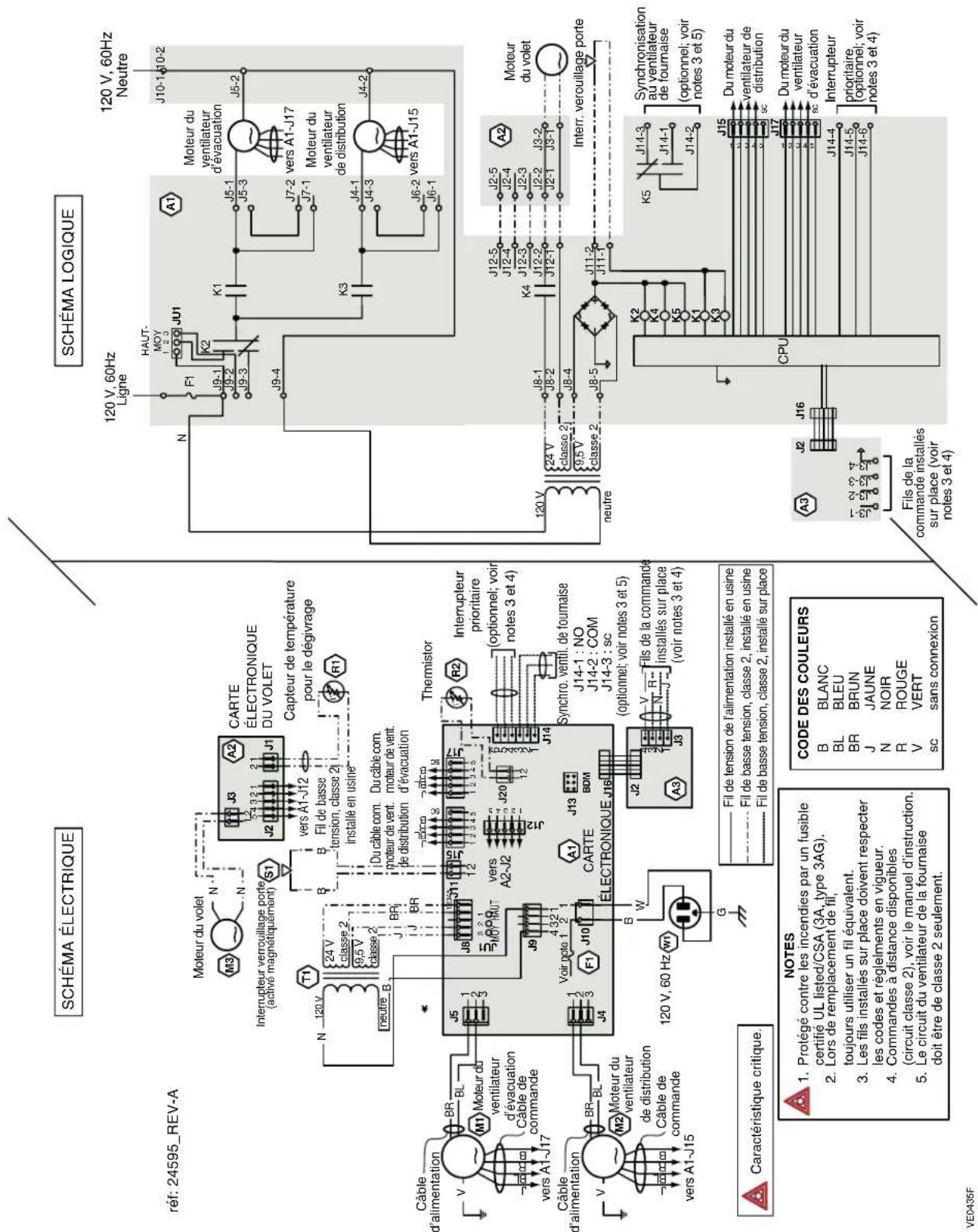

SCHÉMA ÉLECTRIQUE réf: 24595_REV-A Moteur du volet M3 N N Interrupteur verrouillage porte (active magnétiquement) S1 J3 A2 CARTE ÉLECTRONIQUE DU VOLET Capteur de température pour le dégivrage T1 24 V classe 2 9,5 V classe 2 B Fil de basse tension, classe 2 installé en usine R1 120 V Neutre B BR J J1 J5 J8 J11 J12 J13 J14 J16 J17 J18 J19 J20 J21 J22 J23 J24 J25 J26 J27 J28 J29 J30 J31 J32 J33 J34 J35 J36 J37 J38 J39 J40 J41 J42 J43 J44 J45 J46 J47 J48 J49 J50 J51 J52 J53 J54 J55 J56 J57 J58 J59 J60 J61 J62 J63 J64 J65 J66 J67 J68 J69 J70 J71 J72 J73 J74 J75 J76 J77 J78 J79 J80 J81 J82 J83 J84 J85 J86 J87 J88 J89 J90 J91 J92 J93 J94 J95 J96 J97 J98 J99 J100 JELENTORIQUE J101 J102 J103 J104 J105 J106 J107 J108 J109 J110 J111 J112 J113 J114 J115 J116 J117 J118 J119 J120 J121 J122 J123 J124 J125 J126 J127 J128 J129 J130 J131 J132 J133 J134 J135 J136 J137 J138 J139 J140 J141 J142 J143 J144 J145 J146 J147 J148 J149 J150 J151 J152 J153 J154 J155 J156 J157 J158 J159 J160 J161 J162 J163 J164 J165 J166 J167 J168 J169 J170 J171 J172 J173 J174 J175 J176 J177 J178 J179 J180 J181 J182 J183 J184 J185 J186 J187 J188 J189 J190 J191 J192 J193 J194 J195 J196 J197 J198 J199 J200 J201 J202 J203 J204 J205 J206 J207 J208 J209 J210 J211 J212 J213 J214 J215 J216 J217 J218 J219 J220 J221 J222 J223 J224 J225 J226 J227 J228 J229 J230 J231 J232 J233 J234 J235 J236 J237 J238 J239 J240 J241 J242 J243 J244 J245 J246 J247 J248 J249 J250 J251 J252 J253 J254 J255 J256 J257 J258 J259 J260 J261 J262 J263 J264 J265 J266 J267 J268 J269 J270 J271 J272 J273 J274 J275 J276 J277 J278 J279 J280 J281 J282 J283 J284 J285 J286 J287 J288 J289 J290 J291 J292 J293 J294 J295 J296 J297 J298 joule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oule oueauououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououououOUUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUOUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUAUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUUuuuuauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauauaugaauuauuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuAUUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUAAUACAUUGAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUACAUUGAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAUUCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCAATCATACTACTISTICUTIE CRITIQUE. NOTES: Protégé contre les incendies par un fusible certifié UL listed/CSA (3A, type 3AG). Lors de remplacement de fil, tous jours utiliser un fil équivalent. Les fils installés sur place doivent respecter les codes et règlements en vigueur. Commandes à distance disponibles (circuit classe 2), voir le manuel d'instruction. Le circuit du ventilateur de la fournaise doit être de classe 2 seulement. CODE DES COULEURS: B BLANC BL BLEU BR BRUN JA JAUNE NOIR ROUGE VERT SC sans connexion. INTERRUPTEUR LOGIQUE: HAUT- MOY- MOY-LOVE- MOY-LOVE- MOY-LOVE- MOY-LOVE- MOY-LOVE- MOY-LOVE- MOY-LOVE- MOY-LOVE- MOY-LOVE- MOY-LOVE- MOY-LOVE- MOY-LOVE- MOY-LOVE- MOY-LOVE- MOY-LOVE- MOY-LOVE- MOY-LOVE- MOY-LUTAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULAVULLAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUXAUSTAUXAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUSTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTTAUTOVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA UVA D'OUTRAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVILDAVGALDADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADADAS AUSANOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSUSOSISUMSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSSUSAOUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEUEEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUREEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSEEUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSB GUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBGUSBKSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSCODER DE COULEURS: B BLANC BLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBLBlMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBMLBBGLBGLBGLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBHLBRLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLLBBGLBIIBLBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELLBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAELBAEMBALBOUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUBUMBGBBSXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLX SLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLXSLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLx SLCFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDSFDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS FDS

12. DÉPANNAGE

AVERTISSEMENT

Danger d'électrocution. Les connexions de la carte électronique ne doivent être vérifiées que par du personnel qualifié.

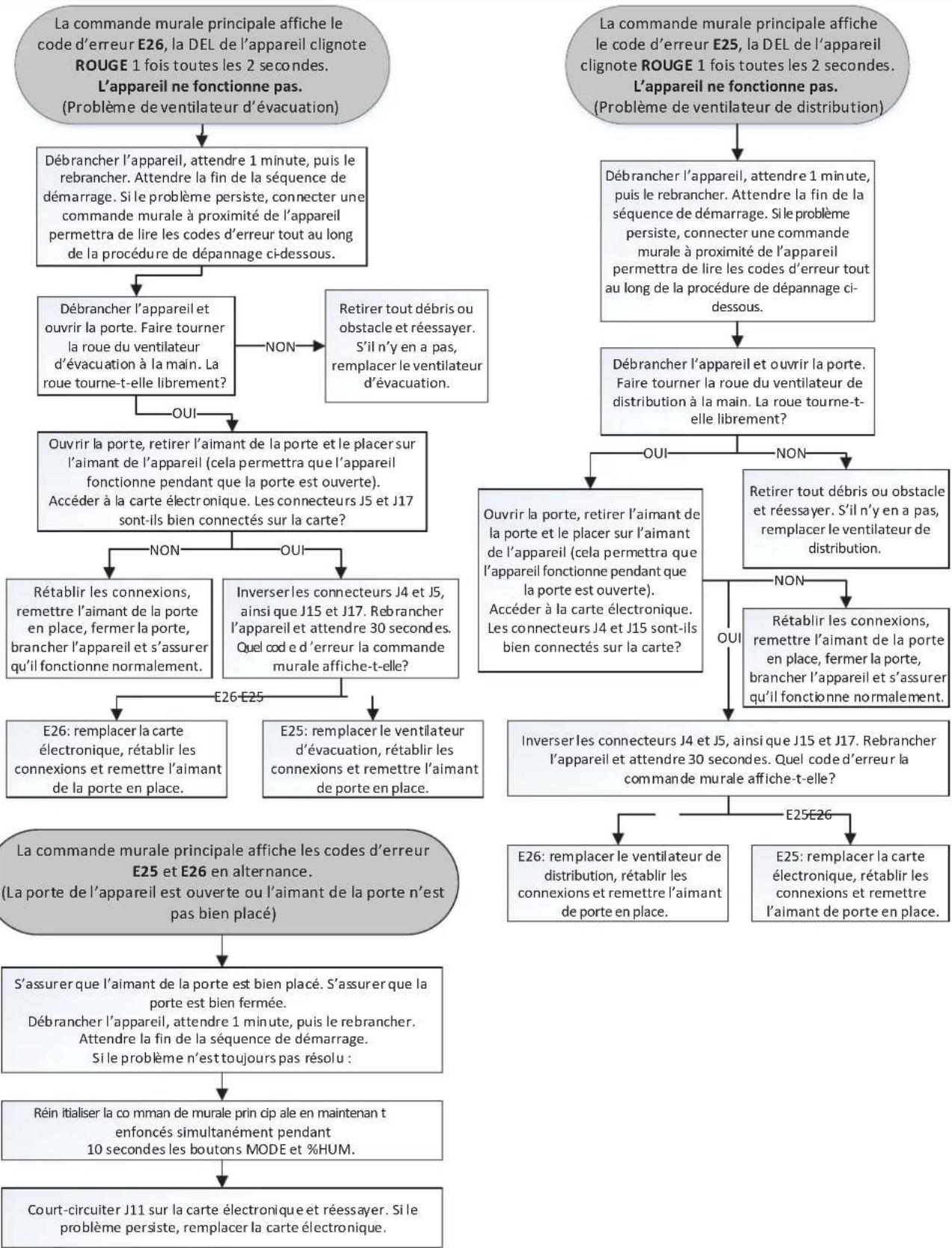

Débrancher l'appareil
Ouvrir la porte, placer l'aimant de la porte sur l'aimant de l'appareil (cela permettra que l'appareil fonctionne pendant que la porte est ouverte)
Attendre 1 minute
Rebrancher l'appareil
Attendre 30 secondes pendant que l'appareil effectue une séquence de démarrage.
Est-ce que les relais font du bruit toutes les 30 secondes?}
    J --> K{Utiliser un voltmètre. Alors que la DEL de l'appareil est ROUGE, la tension est-elle de 17 VCA entre J8-1 et J8-2 sur le transformateur (fils orange du transformateur)?}
    K -->|NON| L["Remplacer le transformateur et remettre l'aimant de porte en place."]
    K -->|OUH| M{Est-ce que J12 est correctement connecté sur la carte électronique?}
    M -->|NON| N["Remplacer le système volet et remettre l'aimant de porte en place."]
    M -->|NON| O["Rêt abrir la co connexion et remettre l'aimant de porte en place."]
