MODE D'EMPLOI VEO-XTI1CG2 Ecler
Prolongateur vidéo H.265 Full HD sur IP
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
4.2.2 Mise en place rapide de la distribution vidéo ......................................................... 10
6.3 Fonctionnalités supplémentaires des touches CH SELECT ▲/▼ des deux
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d’une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes. Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil. AVERTISSEMENT (le cas échéant) : les bornes marquées du symbole « » peuvent avoir une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne formée ou l'utilisation de câbles prêts à l'emploi.
AVERTISSEMENT : afin d'éviter tout incendie ou électrocution, n'exposez pas cet
appareil à la pluie ou l'humidité.
AVERTISSEMENT : les appareils de construction de type I doivent être raccordés à l'aide
d'une prise avec protection de terre.
AVERTISSEMENT : ce produit ne doit en aucun cas être mis au rebut avec les
ordures ménagères. Amenez-le au centre de traitement des déchets électriques et électroniques le plus proche. Cet appareil a été testé et trouvé conforme aux limites définies pour un dispositif numérique de classe A, dans le cadre de la section 15 de la réglementation de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles quand l’équipement est utilisé dans un environnement commercial. Cet équipement génère, utilise et peut émettre des ondes radioélectriques qui, si l'équipement n'est pas installé et utilisé conformément aux instructions du mode d'emploi, peuvent créer des interférences nuisibles pour les communications radioélectriques. L'utilisation de cet équipement dans une zone résidentielle est susceptible de causer des interférences nuisibles, auquel cas l'utilisateur devra corriger ces interférences à ses propres frais.5
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
3. Prenez en compte tous les
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil près de l'eau.
6. Nettoyez-le uniquement à l'aide d'un
7. Ne bloquez pas les ouvertures
d'aération. Installez-le en respectant les instructions du fabricant.
8. Ne l'installez pas près de sources de
chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.
9. Ne neutralisez pas la fonction de
sécurité de la fiche polarisée ou de terre du cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.
10. Protégez le cordon d'alimentation afin
qu'il ne soit ni écrasé ni pincé, en particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.
11. N'utilisez que des accessoires
recommandés par le fabricant.
12. Débranchez l'appareil en cas d'orage ou
s'il n'est pas utilisé pendant une longue période.
13. Pour toute réparation, veuillez contacter
un service technique qualifié. Une réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.
14. Déconnexion du secteur : appuyer sur
l'interrupteur POWER désactive les fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.
15. Cet appareil doit être impérativement
relié à la terre via son câble d'alimentation.
16. Une partie de l'étiquetage du produit se
trouve à la base du produit.
17. Cet appareil ne doit pas être exposé à des
gouttes ou des éclaboussures, et aucun élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.
Nettoyez l'appareil avec un chiffon propre, doux et sec ou légèrement humidifié avec seulement de l'eau et du savon liquide neutre, puis essuyez-le avec un chiffon propre. Veillez à ce qu’il ne pénètre jamais d’eau dans l'appareil par ses ouvertures. N'utilisez jamais d'alcool, de benzine, de solvants ou de substances abrasives. NEEC AUDIO BARCELONA, S.L. décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.6
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES Merci d'avoir choisi notre appareil Ecler VEO-XTI1CG2 / VEO-XRI1CG2 ! Nous apprécions votre confiance. Il est TRÈS IMPORTANT de lire attentivement ce mode d’emploi et d'en comprendre parfaitement le contenu avant d’effectuer toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement. Pour garantir le bon fonctionnement de cet appareil, nous recommandons que sa maintenance soit assurée par nos services techniques agréés. Tous les produits ECLER bénéficient de garantie, veuillez-vous référer sur www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions.
- 2 connecteurs Euroblock à 3 broches ;
- 2 équerres de montage amovibles ;
- 1 adaptateur secteur CC 12 V avec broches internationales :
- Guide de prise en main.
- 2 connecteurs Euroblock à 3 broches ;
- 2 équerres de montage amovibles ;
- 1 adaptateur secteur CC 12 V avec broches internationales.
- Guide de prise en main.
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
3. DESCRIPTION et CARACTÉRISTIQUES

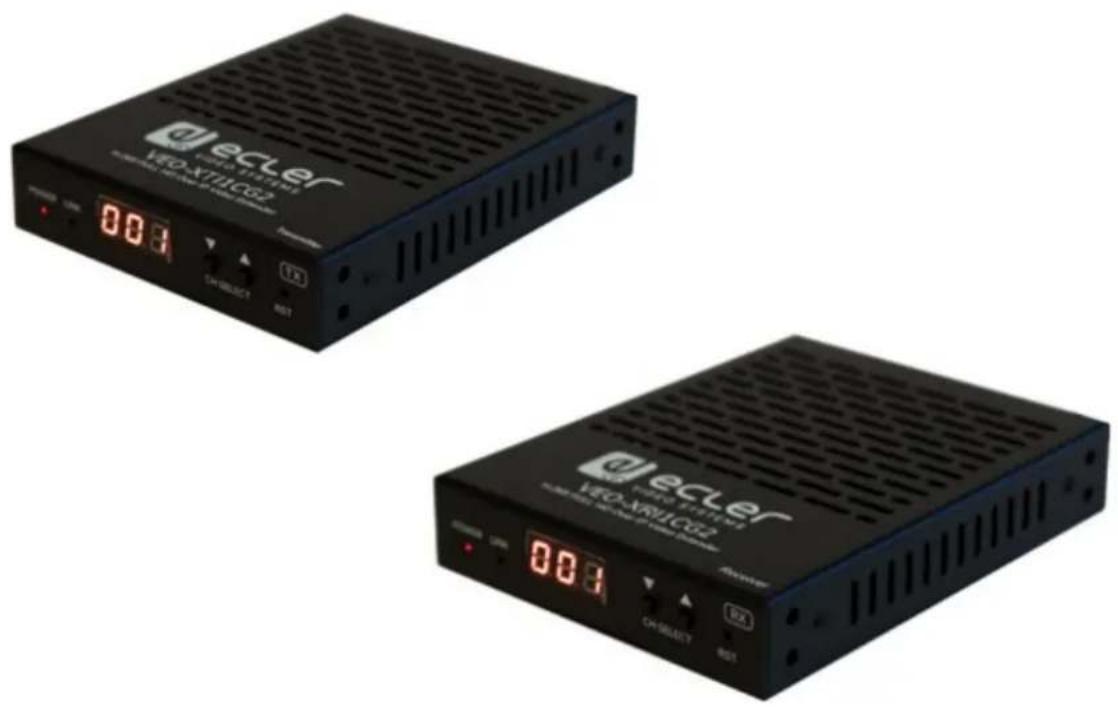

L'émetteur VEO-XTI1CG2 et le récepteur VEO-XRI1CG2 composent le prolongateur H.265/H.264 sur IP qui permet la distribution HDMI
sur des réseaux Ethernet 1 Gbit/s avec la prise en charge de la vidéo jusqu'en 1080p à 60 Hz. Ces appareils constituent une solution professionnelle de compression de haute qualité à faible bande passante destinée aux configurations point à point et multipoint à multipoint sur un seul câble Cat5e/6/7 de 100 mètres. Les VEO-XTI1CG2 et VEO-XRI1CG2 sont parfaitement adaptés à diverses applications nécessitant également une alimentation par Ethernet (PoE), la gestion audio, la composition de murs vidéo ou le contrôle par RS-232, comme les installations éducatives, commerciales ou d'entreprise, qui réclament des systèmes audiovisuels flexibles et évolutifs. De plus, cet émetteur et ce récepteur peuvent être associés au module de contrôle VEO-XCTRLG2 pour une expérience de gestion étendue avec une interface de configuration WEB intégrée.
avec résolution vidéo allant jusqu'à 1920x1200p à 60 Hz, 4:4:4.
- Distance de transmission allant jusqu'à 100 m sur un câble Cat5e/6/7.
- Prise en charge de l'unicast sur les réseaux non gérés de 1 Gbit/s et extension de signal multicast.
- Réseaux gérés de 1 Gbit/s.
- Prise en charge de la composition de murs vidéo jusqu'à des configurations 9 x 9.
- Prise en charge de l'intégration et de l'extraction audio.
- Prise en charge des modes d'encodage en flux principal et en flux secondaire.
- Prise en charge du renvoi et de la gestion RS-232, TCP/IP, WebGUI à l'aide du module contrôleur VEO-XCTRLG2.
- Compatible HDCP 1.4.
- Prise en charge de la fonction alimentation par Ethernet (PoE).
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES

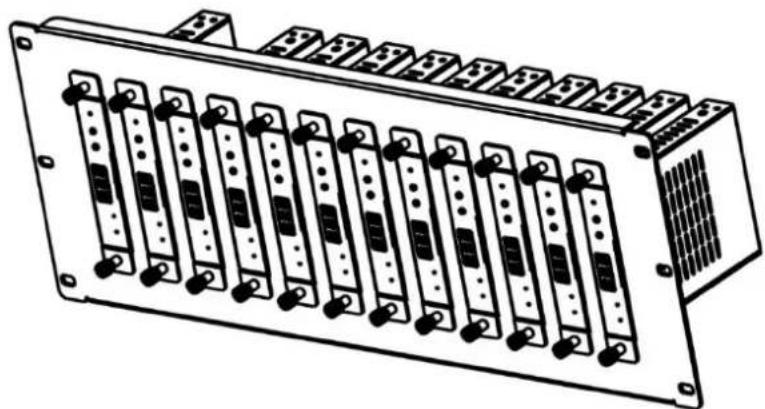

Ce produit peut être installé dans un rack avec l'accessoire de rack 3U VEO-RK1CG2 (veuillez contacter votre fournisseur pour l'achat du rack). Les étapes de montage sont :

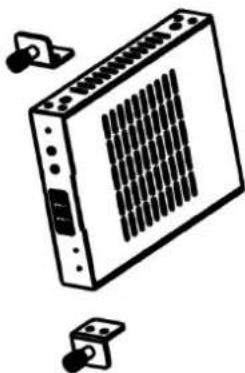

1. Utilisez les vis fournies pour fixer les deux équerres de montage sur le produit, comme
dans l'illustration ci-dessous :

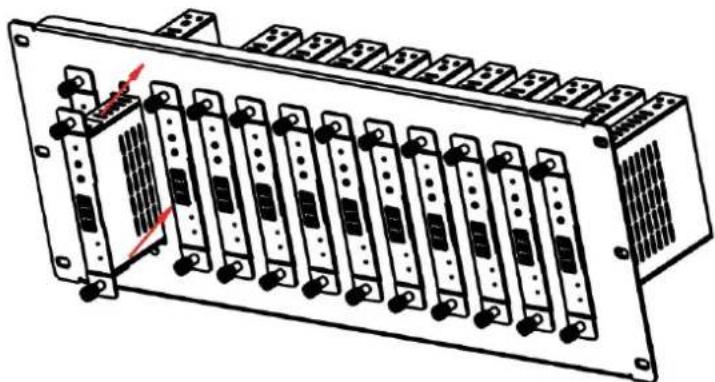

2. Insérez le produit avec ses équerres de montage dans l'accessoire de rack 3U (12
unités peuvent être installées verticalement), comme dans l'illustration ci-dessous :
3. Utilisez des vis pour fixer les équerres de montage au rack afin d'achever le montage,
comme dans l'illustration ci-dessous :9
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
4.2 IMPERATIFS ET CONFIGURATION DU RESEAU
Les VEO-XTI1CG2 et VEO-XRI1CG2 ne sont pas limités à certaines marques de matériel réseau, mais le réseau doit avoir les caractéristiques suivantes :
- Commutateur réseau géré L3.
- Prise en charge du snooping IGMP. Pour éviter les dysfonctionnements, les interférences ou les baisses de performances du signal dus aux exigences en bande passante d'autres produits du réseau ou à la conception du réseau, il est fortement recommandé de voir avec le responsable informatique du réseau comment configurer correctement les produits multicast connectés au commutateur du réseau local.
4.2.1 REGLAGE DE L'ADRESSE IP
L'adresse IP par défaut est automatiquement attribuée dans la plage 169.254.10.x pour l’émetteur et 169.254.20.x pour les récepteurs. Elle peut également être attribuée par le contrôleur VEO-XCTRLG2 s'il est présent dans le réseau. Pour plus de détails, veuillez- vous référer au mode d'emploi du module contrôleur VEO-XCTRLG2. Pour vérifier l'adresse IP attribuée de l’émetteur VEO-XTI1CG2 ou le récepteur VEO-XRI1CG2, utilisez l’application Ecler VEO-1CG2 Discovery. Pour plus de détails, reportez-vous au chapitre Application Ecler VEO1CG2 Discovery. Il est possible de le vérifier également en maintenant pressée la touche ▲ de la face avant. Pour plus de détails, reportez-vous au chapitre Fonctionnalités supplémentaires des touches CH SELECT ▲/▼ des deux modèles : VEO-XTI1CG2 et VEO-XRI1CG2. L'adresse IP peut être modifiée à l'aide de la page Web intégrée de l'émetteur et du récepteur. L'ordinateur et les appareils VEO doivent être configurés dans le même domaine réseau afin de pouvoir accéder à la page Web des réglages à l'aide d'un navigateur internet. Pour plus de détails, reportez-vous au chapitre Configuration avec l'interface Web . Lorsque des adresses IP statiques sont requises, l'adresse IP de chaque appareil doit être réglée manuellement.10
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
4.2.2 MISE EN PLACE RAPIDE DE LA DISTRIBUTION VIDEO
Pour établir une transmission vidéo, il faut faire correspondre un émetteur et un récepteur. Chaque émetteur VEO-XTI1CG2 peut diffuser un signal vidéo en continu sur le réseau en utilisant un numéro de canal qui doit être unique dans le même réseau. Chaque numéro de canal, de 0 à 762, identifie une adresse IP et chaque récepteur VEO-XRI1CG2 peut sélectionner un de ces canaux pour recevoir un flux audiovisuel. Le canal des émetteurs est généralement réglé une fois pour toutes lors de l'installation du système, tandis que ceux des récepteurs peuvent être modifiés afin d'afficher différents contenus sur les écrans. Le récepteur de destination doit être réglé sur le canal de l'émetteur diffusant le contenu audio et vidéo source souhaité. Le canal peut être sélectionné de quatre façons différentes :

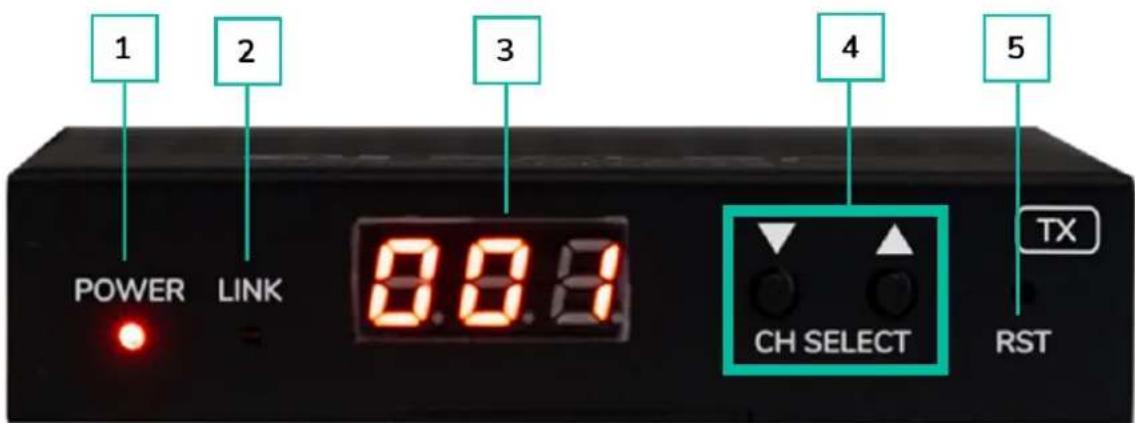

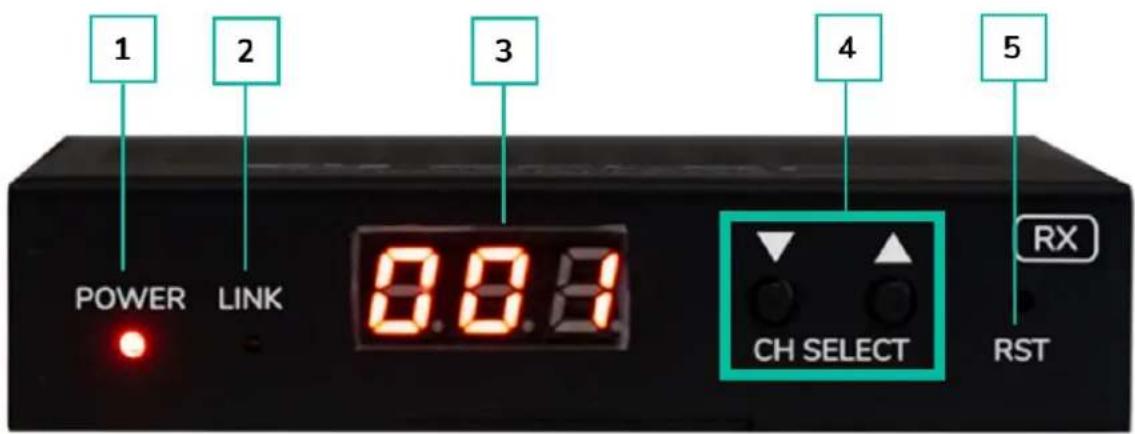

- Par les touches de la face avant des appareils (le VEO-XTI1CG2 a l'attribution de l'ID bloquée par défaut et doit être réglé en entrant en mode CFN, en maintenant le bouton BAS enfoncé. Voir le chapitre Fonctionnalités supplémentaires des touches CH SELECT ▲/▼ des deux modèles: VEO-XTI1CG2 ET VEO-XRI1CG2). Le bouton réglage rapide de l'ID local (Button Fast Setting Local ID) peut être activé pour débloquer l'attribution d'ID pour les boutons avant du VEO-XTI1CG2 CH et sélectionner le fonctionnement normal. Voir le chapitre Réglages du VEO-XTI1CG2 pour plus de détails ;
- En utilisant la configuration de la page Web sur le même appareil ;
- En utilisant la configuration de la page web sur le VEO-XCTRLG2.
- Par TCP au moyen du VEO-XCTRLG2.

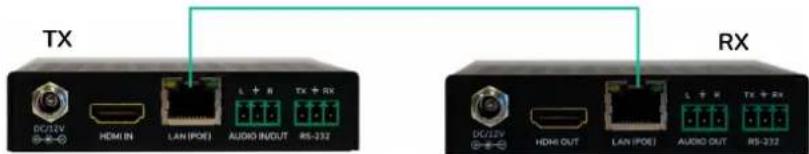

Lorsque les appareils VEO-XTI1CG2 et VEO-XRI1CG2 sont raccordés comme une simple rallonge point à point, aucune configuration supplémentaire n'est nécessaire.
1. Connectez l’appareil source au port HDMI
de l'émetteur VEO-XTI1CG2.
2. Connectez l'entrée/sortie audio (Audio IN/OUT) à un appareil audio et sélectionnez
le mode audio requis.
3. Connectez l'appareil final distant à la sortie HDMI
du récepteur VEO-XRI1CG2.
4. Reliez l'émetteur et le récepteur au moyen d’un câble Cat5e/6/7.
5. Connectez un câble RS-232 entre le système d'automation et le port de l'émetteur.
6. Connectez un câble RS-232 entre le récepteur et le port de l'appareil à contrôler.
7. Alimentez le VEO-XTI1CG2 et le VEO-XRI1CG2 avec l'adaptateur secteur fourni.
Réglez les deux appareils sur le même identifiant.11
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES

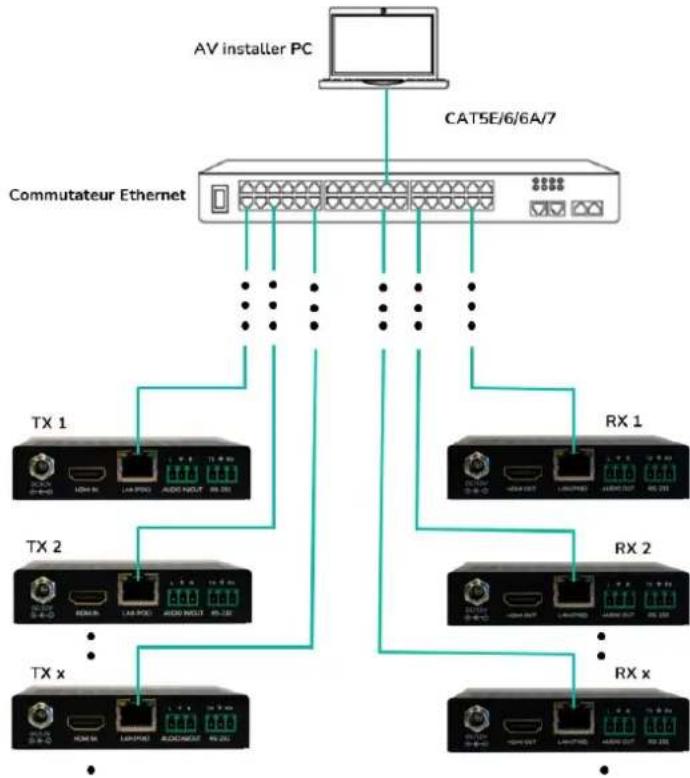

4.2.4 MODE MULTICAST

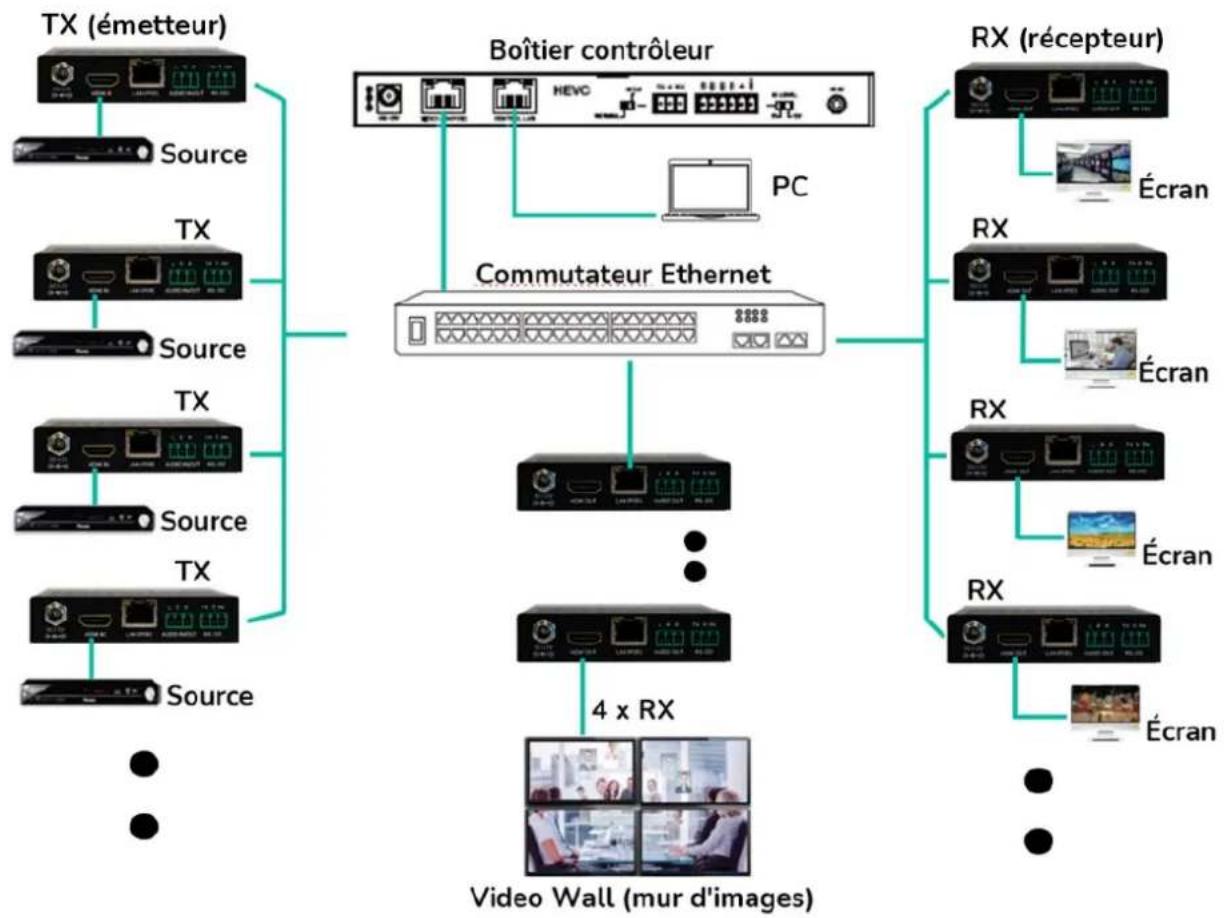

Lorsque des VEO-XTI1CG2 et VEO-XRI1CG2 sont connectés selon une topologie point à multipoint ou multipoint à multipoint, chaque émetteur et récepteur doit avoir une adresse IP unique. Dans la mesure du possible, il est recommandé de créer un réseau vidéo IP indépendant utilisant des commutateurs réseau gérés. L'utilisation de commutateurs gigabit prenant en charge l'IGMP créera les conditions les plus appropriées.
1. Fixez l'adresse IP de chaque émetteur et récepteur.
des émetteurs VEO-XTI1CG2.
3. Connectez les appareils HDMI
des récepteurs VEO- XRI1CG2.
4. Connectez l'entrée/sortie audio (Audio IN/OUT) à un appareil audio et sélectionnez
le mode audio requis.
5. Connectez un câble RS-232 entre le système d'automation et les ports des
6. Connectez des câbles RS-232 entre les récepteurs et les ports des appareils à
7. Connectez tous les appareils VEO au commutateur réseau par câbles Cat. 5e/6/7.
8. Alimentez l'émetteur VEO-XTI1CG2 et le récepteur VEO-XRI1CG2 à l'aide de
l'adaptateur secteur fourni et mettez le commutateur réseau sous tension. Si le commutateur réseau assure l'alimentation par Ethernet (PoE pour Power over Ethernet), il n'est pas nécessaire d'alimenter localement les appareils VEO.
9. Choisissez le canal souhaité pour chacun des appareils VEO afin d'établir les flux
de transmission vidéo requis.12
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
Les VEO-XTI1CG2 et VEO-XRI1CG2 peuvent être configurés au moyen de leur propre interface Web intégrée, en saisissant simplement l'adresse IP de l'appareil voulu dans un navigateur Web. Référez-vous au chapitre Réglage de l'adresse IP pour plus de détail sur la manière de trouver l'adresse IP d'un VEO-XTI1CG2 et d'un VEO-XRI1CG2. Les identifiants de connexion sont par défaut :
- Nom d'utilisateur (User name) : admin
- Mot de passe (Password) : admin Une fois que les identifiants de connexion ont été correctement saisis, les menus de la page Web des réglages permettent à l'utilisateur de gérer et d'utiliser différents aspects et fonctionnalités concernant le fonctionnement de l'émetteur et du récepteur, comme expliqué dans les chapitres suivants.

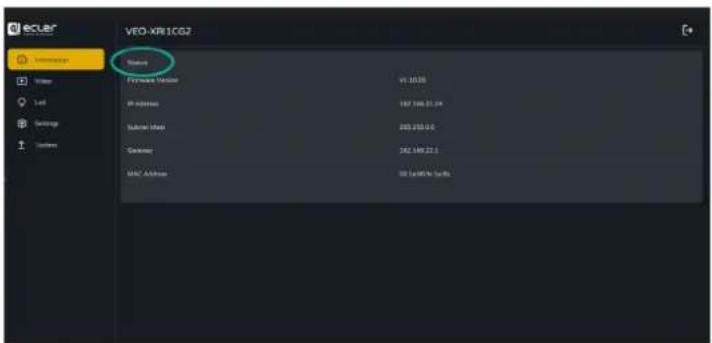

La page Status fournit des informations de base sur le VEO-XTI1CG2 et le VEO-XRI1CG2, comme par exemple :
- Firmware Version (version du firmware ou micrologiciel interne)
- IP Address (adresse IP)
- Subnet Mask (masque de sous-réseau)
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES

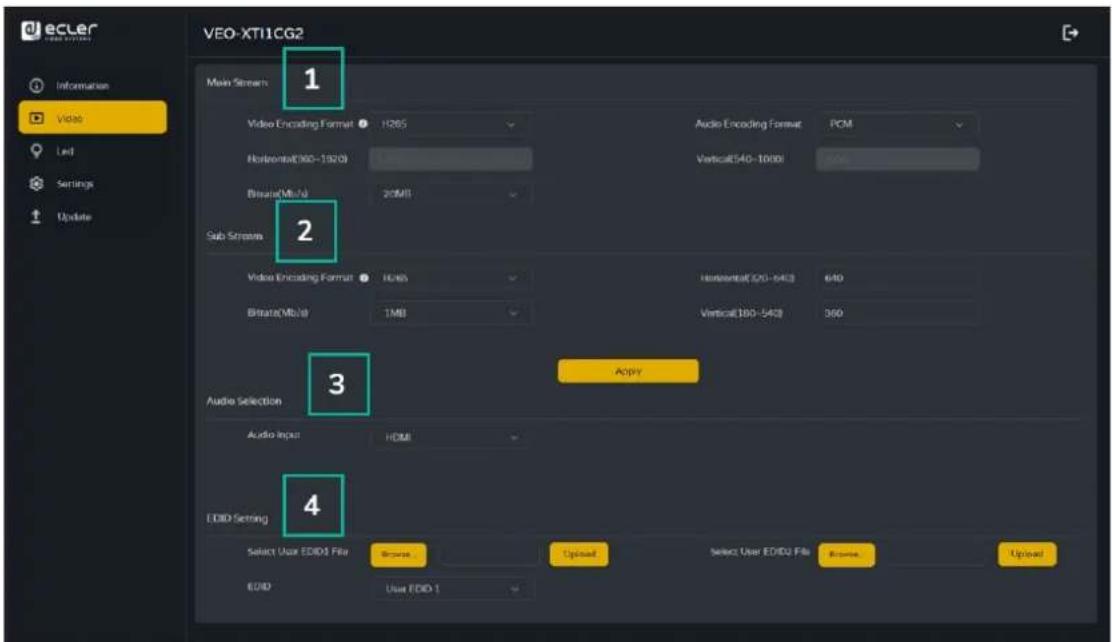

La page des réglages vidéo permet à l'utilisateur de configurer les paramètres suivants pour le VEO-XTI1CG2.
- Video Encoding Format (format d'encodage vidéo) : l'utilisateur peut sélectionner les codecs vidéo H.265 et H.264 pour le flux principal.
- Audio Encoding Format (format d'encodage audio) : l'utilisateur peut sélectionner le format audio PCM ou AAC pour le flux principal.
- Resolution : indique la résolution HORIZONTALE et VERTICALE du flux principal. Ce réglage suit la résolution d'entrée de la source vidéo.
- Bitrate (débit binaire) : l'utilisateur peut régler la qualité vidéo en choisissant le débit maximal de transmission de données pour le flux principal.
2. Sub Stream (sous-flux)
- Video Encoding Format (format d'encodage vidéo) : l'utilisateur peut sélectionner les codecs vidéo H.265 et H.264 pour le sous-flux.
- Resolution : l'utilisateur peut définir la résolution HORIZONTALE et VERTICALE du sous-flux.
- Bitrate (débit binaire) : l'utilisateur peut régler la qualité vidéo en choisissant le débit maximal de transmission de données pour le sous-flux.14
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
3. Audio Selection (sélection audio)
Ce paramètre permet à l'utilisateur de choisir le mode audio (ANALOGUE / HDMI
pour l'entrée AUDIO IN de l'émetteur VEO-XTI1CG2.
- ANALOGIQUE : le signal audio provenant de la source analogique externe connectée à AUDIO IN est intégré dans le flux du signal HDMI
et est sorti via le connecteur AUDIO OUT du VEO-XRI1CG2.
- HDMI : l'audio intégré dans le flux du signal HDMI
est sorti via le connecteur AUDIO OUT des connecteurs VEO-XTI1CG2 et VEO-XRI1CG2.
4. EDID Setting (réglage EDID)
Ce paramètre sélectionne le réglage EDID pour l'émetteur VEO-XTI1CG2. Pour plus de détails, reportez-vous au chapitre Fonctionnalités supplémentaires des touches CH SELECT ▲/▼ des deux modèles : VEO-XTI1CG2 et VEO-XRI1CG2 afin de vérifier les options disponibles. Identifiant EDID Description de l'EDID
1080p à 60 Hz / Audio : PCM stéréo
720p à 60 Hz / Audio : PCM stéréo
Vidéo : DVI 1024p à 60 Hz
Vidéo : DVI 1080p à 60 Hz
Vidéo : DVI 1200p à 60 Hz
1200p à 60 Hz / Audio : PCM stéréo
Copie de la sortie HDMI
Les réglages EDID User 1 et User 2 peuvent être téléchargés avec SELECT USER EDID 1 FILE et SELECT USER EDID2 FILE. (Un tel fichier peut être téléchargé avec Download EDID dans la page des réglages vidéo.)15
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES

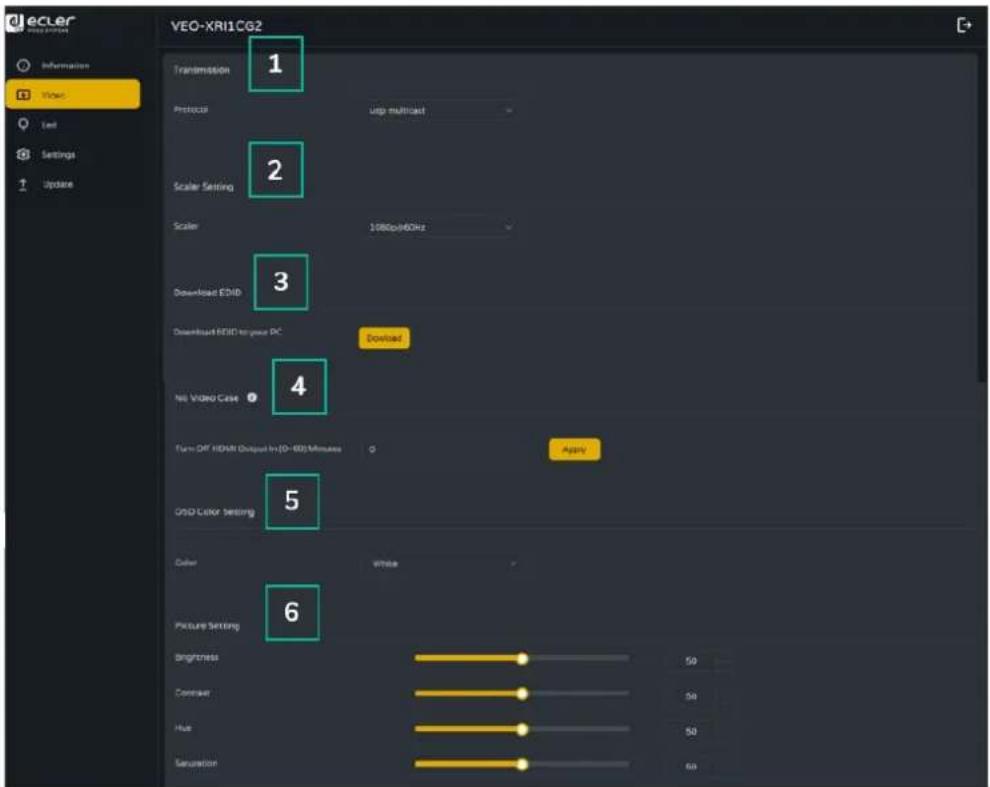

5.1.2.2 VEO-XRI1CG2 : REGLAGES VIDEO
La page des réglages vidéo permet à l'utilisateur de configurer les paramètres suivants pour le VEO-XRI1CG2.
Ce paramètre sélectionne UNICAST ou MULTICAST comme protocole de transmission réseau.
2. Scaler Setting (réglage de l'échelle)
Ce paramètre définit la mise à l'échelle de la résolution de sortie par la prise HDMI
OUT du récepteur VEO-XRI1CG2. Valeur de résolution Description de la résolution
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
3. Download EDID (télécharger l'EDID)
Ce paramètre permet à l'utilisateur de télécharger le fichier binaire EDID de l'appareil final de destination connecté au récepteur VEO-XRI1CG2. Le fichier EDID peut être utilisé comme fichier EDID utilisateur (User) à télécharger dans le VEO-XTI1CG2.
4. Video Timeout Setting (réglage de temporisation de la désactivation vidéo)
Ce paramètre définit le délai avant désactivation de la sortie HDMI
OUT lorsqu'aucun signal vidéo n'est détecté. Sélectionner « 0 » désactive cette fonction.
5. OSD Color Setting (Réglage de la couleur de l'écran)
Ce paramètrepermet à l'utilisateur de régler les paramètres de couleur des données affichées sur l'écran.
6. Picture Setting (réglage de l'image)
Cette section permet à l'utilisateur de régler les paramètres vidéo (Brightness (luminosité), Contrast (contraste), Hue (teinte) et Saturation) afin de mieux s'adapter à l'écran de sortie et de fournir l'expérience vidéo la plus appropriée possible.17
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES

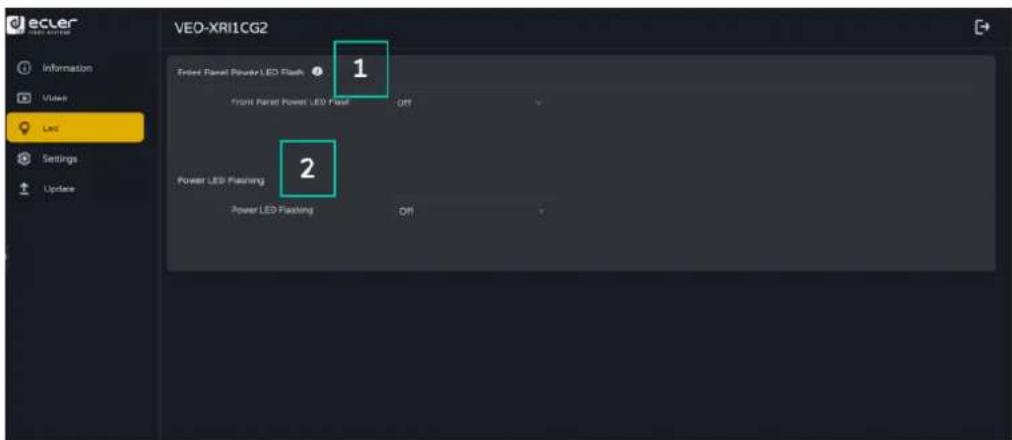

Cette page permet à l'utilisateur de sélectionner le fonctionnement des voyants (LED) pour à la fois le VEO-XTI1CG2 et le VEO-XRI1CG2.
1. Front Panel Power LED Flash (allumage de la LED Power de face avant)
Ce paramètre permet de sélectionner le fonctionnement de la LED de face avant comme suit :
- ON : la LED reste allumée en permanence.
- OFF : Après 90 s, la LED s'éteint automatiquement.
- OFF : la LED Power reste allumée sans clignoter.
- ON 90s : la LED Power clignote pendant 90 s puis s'arrête.18
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES

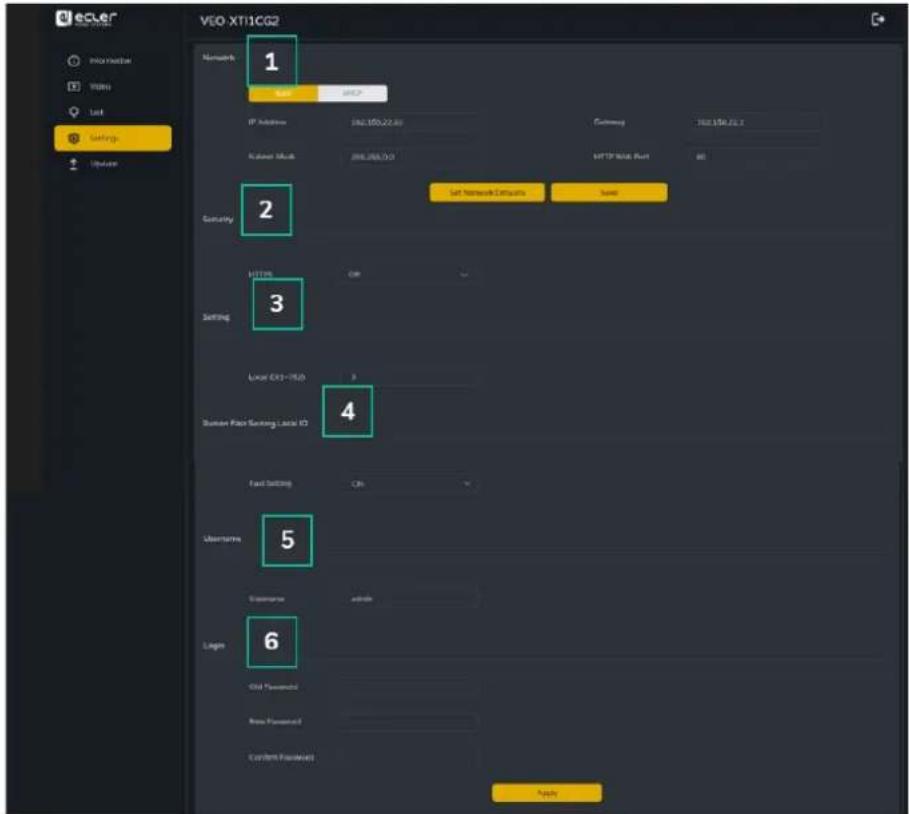

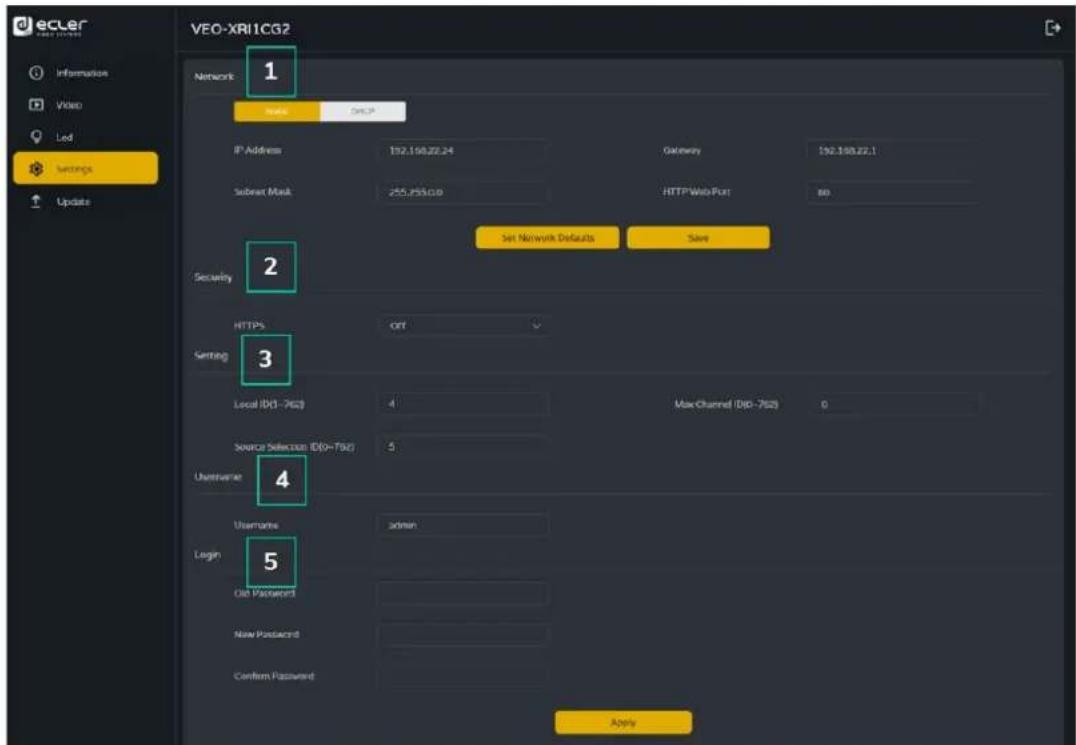

Cette page permet à l'utilisateur de modifier la configuration réseau du VEO-XTI1CG2.
- Subnet Mask (masque de sous-réseau)
- Les paramètres réseau ne peuvent être définis que lorsque MODE est réglé sur Static (statique).
- Après toute modification des paramètres réseau, du nom d'utilisateur ou du mot de passe, l'utilisateur devra se connecter à nouveau à l'interface graphique Web GUI avec les nouveaux réglages pour reprendre le travail.
2. Security (sécurité)
Ce paramètre active ou désactive le protocole de sécurité HTTPS.
3. Setting (Réglage)
Local ID : ce paramètre définit le canal d'identification du transmetteur VEO- XTI1CG2 parmi les 0-762 profils disponibles.19
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
4. Button Fast Setting Local ID (Bouton Réglage rapide de l'ID local)
Fast Setting : ON/OFF - Ce paramètre active les boutons avant de l'appareil afin que l'utilisateur puisse changer l'ID depuis le panneau avant de l'appareil.
5. Username (Nom d'utilisateur)
Ce paramètre permet à l'utilisateur de modifier le nom d'utilisateur associé à l'appareil.
6. Login (connexion)
Cette section permet à l'utilisateur de modifier le mot de passe actuel pour accéder à la page Web des réglages.
5.1.4.2 REGLAGES VEO-XRI1CG2
Cette page permet à l'utilisateur de modifier la configuration réseau du VEO-XRI1CG2.
- Subnet Mask (masque de sous-réseau)
- Les paramètres réseau ne peuvent être définis que lorsque MODE est réglé sur Static (statique).
- Après toute modification des paramètres réseau, du nom d'utilisateur ou du mot de passe, l'utilisateur devra se connecter à nouveau à l'interface graphique Web GUI avec les nouveaux réglages pour reprendre le travail.20
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
2. Security (sécurité)
Ce paramètre active ou désactive le protocole de sécurité HTTPS.
3. ID Setting (réglage EDID)
- Local ID (identifiant local) : ce paramètre définit le canal du récepteur VEO- XRI1CG2 parmi les profils disponibles, de 1 à 762.
- Max Channel ID (nombre maximal de canaux) : ce paramètre définit la plage des canaux disponibles pour les appareils VEO-XRI1CG2 inclus dans une installation donnée. Sélectionner « 0 » active la plage complète des canaux, de 1 à 762.
- Source Selection ID (sélection de canal source) : ce paramètre définit le canal d'émission capté par le récepteur VEO-XRI1CG2 parmi les canaux disponibles, de 0 à 762. Lorsqu'un émetteur et un récepteur sont réglés sur le même canal, la vidéo s'affiche en sortie HDMI
4. Username (Nom d'utilisateur)
Ce paramètre permet à l'utilisateur de modifier le nom d'utilisateur associé à l'appareil.
5. Login (connexion)
Cette section permet à l'utilisateur de modifier le mot de passe actuel pour accéder à la page Web des réglages.

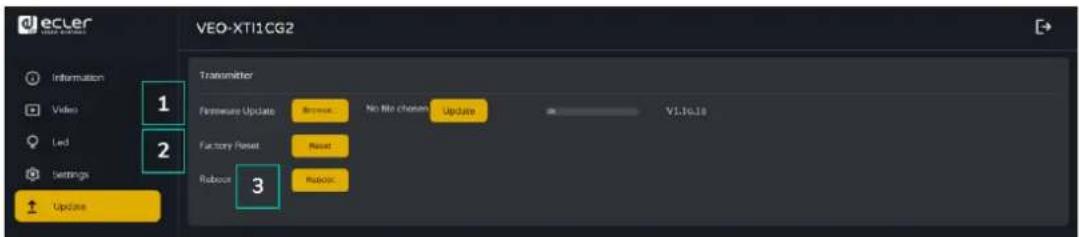

1. Mise à jour du firmware :
- Browse (parcourir) : permet d'importer le fichier de mise à jour.
- Update (mettre à jour) : lance le processus de mise à jour. Lorsque la barre de progression atteint 100 %, la mise à jour est réussie et l'appareil redémarre.
2. Factory Reset (réinitialisation d'usine) : réinitialise l'appareil en rappelant les
réglages d'usine par défaut.
3. Reboot (redémarrer) : fait redémarrer l'appareil.21
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES

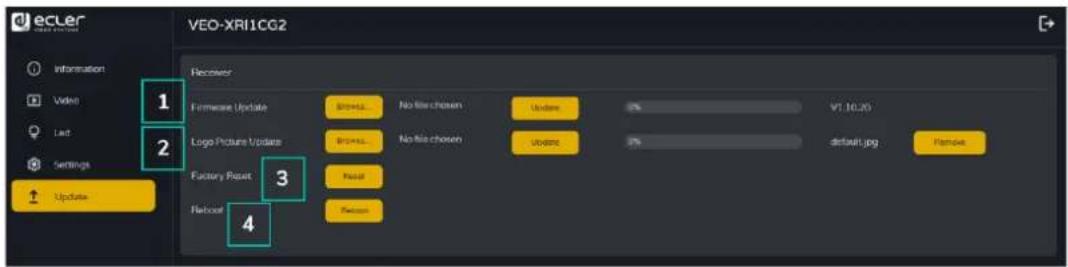

5.1.5.2 MISE À JOUR DU VEO-XRI1CG2
1. Mise à jour du firmware :
- Browse (parcourir) : permet d'importer le fichier de mise à jour.
- Update (mettre à jour) : lance le processus de mise à jour. Lorsque la barre de progression atteint 100 %, la mise à jour est réussie et l'appareil redémarre.
2. IMG Update (mise à jour de l'image) :
- Browse (parcourir) : permet d'importer le fichier de l'écran d'accueil.
- Update (mettre à jour) : lance la mise à jour de l'image de l'écran d'accueil qui s'affiche sur le récepteur lorsque la source d'entrée est déconnectée.
3. Factory Reset (réinitialisation d'usine) : réinitialise l'appareil en rappelant les
réglages d'usine par défaut.
4. Reboot (redémarrer) : fait redémarrer l'appareil.
Sélectionner (déconnexion ou Log Out) permet de quitter l'interface graphique Web GUI et de passer automatiquement à l'interface de connexion.
Pour faire correspondre le canal identifiant un émetteur avec celui d'un récepteur, connectez le port RS-232 des VEO-XTI1CG2 et VEO-XRI1CG2 à l'interface série d'un ordinateur ou d'un système de contrôle par RS-232 ou utilisez le module contrôleur optionnel VEO-XCTRLG2.
5.2.1.1 PROTOCOLE DE COMMUNICATION PAR RS-232
Les paramètres pour une transmission série correcte sont : Baud rate 115200 Data bits 8 Stop bits 1 Parity None Flow control None22
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
5.2.1.2 LISTE DES COMMANDES
Il est important d'ajouter les caractères de retour de chariot (<CR>,\r,0x0D) et de saut de ligne (<LF>,\n,0x0A) à la fin de chaque commande : Comment introduire la commande ? Pour lancer une commande à distance, il faut la taper comme suit : "<Commande> [Paramètre 1] <Variable> [Paramètre 2]" [Param 1], [Param 2] ne sont pas toujours nécessaires pour chaque commande. EXEMPLE D'UTILISATION Commuter le canal de transmission d'un VEO-XRI1CG2 (Rx) pour recevoir le contenu d'un VEO-XTI1CG2 (Tx) :
- VEO-XTI1G2 : le paramètre « Local ID » définit un ID unique pour l'émetteur et le canal de transmission.
- VEO-XRI1CG2 : le paramètre « Local ID » définit un ID unique pour le récepteur , et « Source Local ID » définit le canal de transmission sur lequel le récepteur est réglé. Pour plus de détails, voir le chapitre « Démarrage et Fonctionnement ». La commande à utiliser est « SET DEC [dec] SWITCH [enc] ALL » « SET DEC 1 SWITCH 2 ALL ». Le VEO-XRI1CG2 avec « Local ID » 1 commutera son « Source local ID » sur 2, réglant tous les services (vidéo, audio, RS-232) sur le canal de transmission 2 attribué au VEO-XTI1CG2 avec « Local ID » 2. Contrôle des émetteurs et des récepteurs Commande Variable Description SET ENC [enc] (1)
- id = [1..762] Régler l'identifiant de l'émetteur ou du récepteur. SET ENC [enc] (1) EDID COPY [dec] (2)
Régler la copie de l'EDID de l'émetteur à partir du récepteur. EDID DEFAULT [edid]
1920x1200p@60Hz, Audio 2CH PCM 06: Copy EDID 07: User EDID 1 08: User EDID 2 Régler l'EDID par défaut de l'émetteur.23
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES SET DEC [dec] (2) SWITCH [enc] (1) ALL Régler le récepteur pour tous les signaux. Note : enc=0 correspond à l'absence de source.
0:Bypass 1:1080p@60 2:1080p@50 3:1080p@30 4:1080p@25 5:1080p@24 6:720@p60 7:720p@50 8:576p@50 9:480p@60 10:640x480@60 11:800x600@60 12:1024x768@60 13:1280x800@60 14:1280x1024@60 15:1366x768@60 16:1440x900@60 17:1600x1200@60 18:1680x1050@60 19:1920x1200@60] Régler la résolution de sortie du récepteur. PERMISSION [enc]\r Définissez le nombre maximum d'ID de l'émetteur pour que le récepteur puisse commuter les signaux par l'intermédiaire des boutons. GET MAC\r
Obtenir le MAC de l' émetteur / récepteur.
(1) enc=000: tous les émetteurs enc=[001...762]: un émetteur (2) dec=000: tous les récepteurs dec=[001...762]: un récepteur
- Tout émetteur peut contrôler n'importe quel émetteur et récepteur. Les éléments 1 à 7 suivants de l'API peuvent tous être utilisés.
- Le récepteur ne peut régler les paramètres que pour l'appareil connecté au port série, et seuls les éléments 1 à 4 et 7 de l'API peuvent être utilisés.24
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
5.2.2 GESTION RESEAU AVANCEE
Pour des configurations AV sur IP multicast plus importantes impliquant plusieurs VEO- XTI1CG2 et VEO-XRI1CG2, il est recommandé d'ajouter un module contrôleur VEO- XCTRLG2 dans le système. Cette unité permettra à l'utilisateur de gérer et d'exploiter tous les émetteurs et récepteurs à partir d'une même interface Web, notamment le mode de prévisualisation, le contrôle de matrice, le contrôle de la gestion de mur vidéo ou même l'utilisation de commandes TCP pour communiquer à distance avec les unités VEO- XTI1CG2 et VEO-XRI1CG2 présentes dans le réseau. Pour plus de détails sur la mise en place d'une interface avancée de configuration de contrôle d'installation en réseau, veuillez vous référer au mode d'emploi du module contrôleur VEO-XCTRLG2.25
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES

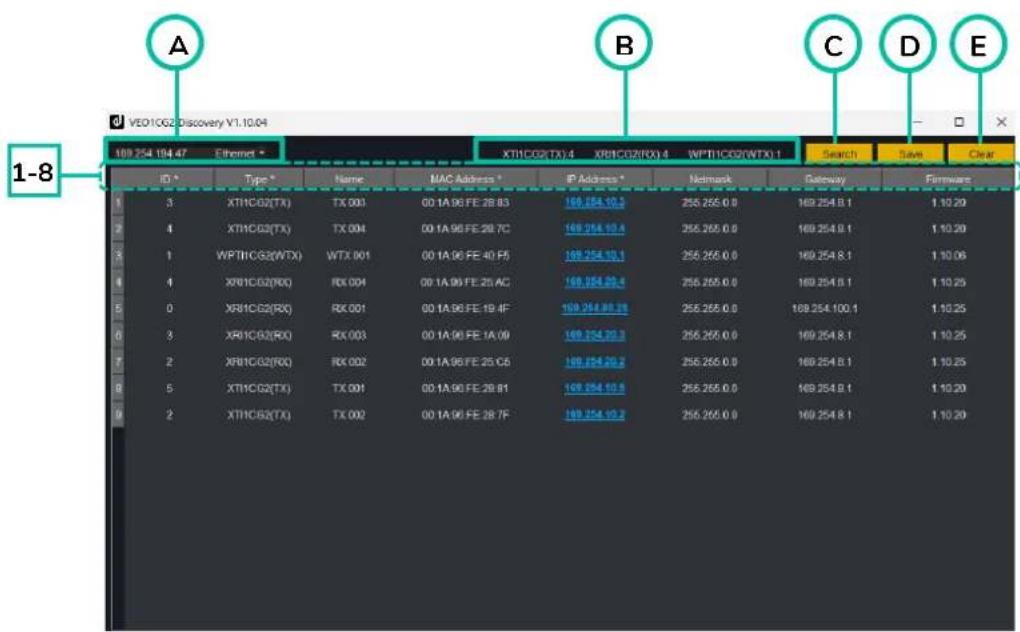

5.3 APPLICATION ECLER VEO1CG2 DISCOVERY
L’application Ecler VEO1CG2 Discovery est un logiciel téléchargeable disponible sur le site officiel d'Ecler. Elle fonctionne comme un exécutable autonome et permet de détecter automatiquement tous les appareils de la série VEO-1CG2 connectés au même réseau local. L'interface comprend les fonctions suivantes : A. Sélection Ethernet/IP : située dans le coin supérieur gauche, cette liste déroulante permet à l'utilisateur de sélectionner l'interface réseau appropriée de l’ordinateur pour permettre la communication avec les appareils connectés. B. Appareils actifs : le logiciel affiche un récapitulatif du nombre d'unités de chaque type de modèle qui ont été détectées (par exemple, émetteurs, récepteurs, boîtiers muraux), ce qui permet de vérifier rapidement l'état du système. C. Search : effectue une nouvelle analyse et actualise la liste pour y inclure les nouveaux appareils détectés. D. Save : exporte la liste des appareils et leurs données dans un fichier local .txt. E. Clear : efface la liste actuelle de l'écran. Le tableau fournit les informations suivantes pour chaque appareil :
1. ID : identifiant unique attribué à l'appareil.
2. Type : modèle de l'appareil
- TX : boîtier émetteur VEO-XTI1CG2
- WTX : émetteur mural WPTI1CG2
- RX : boîtier récepteur VEO-XRI1CG2
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
3. Name : nom personnalisé de l'appareil, configuré via l’interface WebGUI (voir le
chapitre précédent).
4. MAC Address : adresse MAC physique de l'appareil.
5. IP Address : adresse IP de l'appareil. Cliquer sur le lien bleu ouvre la page
WebSettings de l'appareil dans le navigateur par défaut.
6. Netmask : masque de sous-réseau de l'appareil.
7. Gateway : adresse de passerelle de l'appareil.
8. Firmware : version du firmware actuellement installé dans l'appareil.27
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
1. LED POWER : la LED clignote lors de la mise sous tension de l'appareil et reste
fixement allumée (en rouge) une fois la phase de démarrage terminée.
2. LED LINK : LED d'état de la connexion réseau :
o Allumée : la connexion réseau est stable et il y a un signal vidéo compatible. o Éteinte : pas de connexion réseau. o Clignotement lent : la connexion réseau est stable mais il n'y a pas de signal vidéo. o Clignotement rapide : la connexion réseau est stable mais il n'y a pas de signal vidéo compatible (la résolution ou la fréquence d'images est supérieure à la valeur native).
3. ÉCRAN D'ÉTAT : affiche le canal actuel et d'autres informations sur l'appareil. Cliquer
sur l'option SHOW ME (me signaler) du VEO-XCTRLG2 fait clignoter « SHO » dans l'écran de l'appareil correspondant pour faciliter sa localisation. Pour plus de détails, reportez-vous au chapitre Fonctionnalités supplémentaires des touches CH SELECT ▲/▼ des deux modèles : VEO-XTI1CG2 et VEO-XRI1CG2.
4. CH SELECT (▲/▼) : utilisez ces touches pour choisir le canal de l'appareil. Elles
servent également à régler le mode audio, à gérer l'EDID, à consulter l'adresse IP ou à passer en mode de configuration. Pour plus de détails, reportez-vous au chapitre Fonctionnalités supplémentaires des touches CH SELECT ▲/▼ des deux modèles : VEO-XTI1CG2 et VEO-XRI1CG2.28
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
5. RESET : touche de réinitialisation (retour aux réglages d'usine) du système. La
maintenir pressée durant 5 secondes fait redémarrer l'appareil et rétablit ses réglages d'usine.

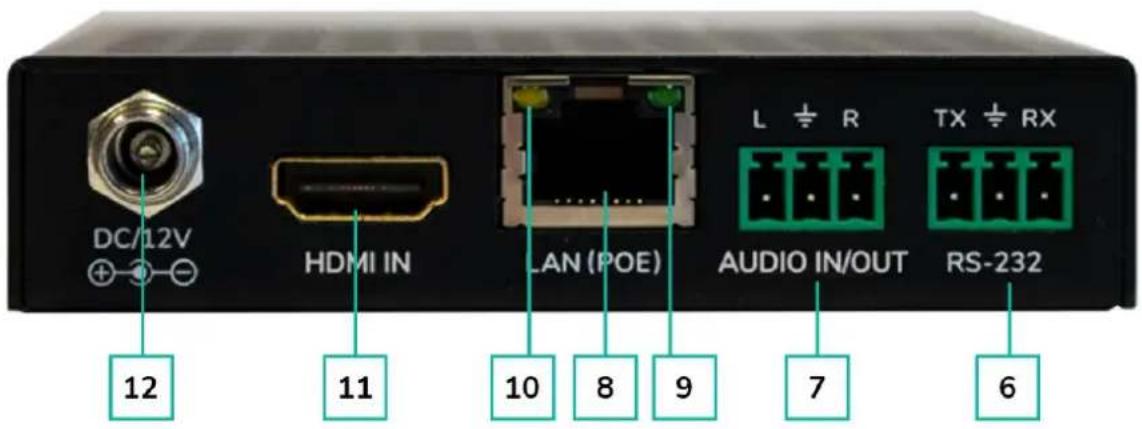

6. RS-232 : port série pour le contrôle à distance. Le renvoi de signal est pris en
7. AUDIO IN/OUT (entrée/sortie audio) :
o AUDIO IN : lorsque ce mode est sélectionné, le port audio agit comme une entrée (intégration de l'audio dans le HDMI
o AUDIO OUT : lorsque ce mode est sélectionné, le port audio agit comme une sortie (extraction de l'audio à partir du HDMI
8. CONNECTEUR LAN (PoE) : connectez ce port réseau 1 Gbit/s à un commutateur
Ethernet pour permettre la transmission des données. Lorsqu'une alimentation PoE est disponible sur le commutateur Ethernet, l'appareil n'a pas besoin d'être alimenté localement.
9. Indication LINK (verte) :
o Allumée : le câble réseau est correctement connecté. o Éteinte : pas de connexion réseau.
10. Indication DATA (jaune) :
o Clignotante : transmission de données. o Éteinte : pas de transmission de données.
11. HDMI IN : port d'entrée HDMI
12. PORT DC 12V : connectez ce port à l'adaptateur secteur CC 12 V fourni.29
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
1. LED POWER : la LED clignote lors de la mise sous tension de l'appareil et reste
fixement allumée (en rouge) une fois la phase de démarrage terminée.
2. LED LINK : LED d'état de la connexion réseau :
o Allumée : la connexion réseau est stable et il y a un signal vidéo compatible. o Éteinte : pas de connexion réseau. o Clignotement lent : la connexion réseau est stable mais il n'y a pas de signal vidéo. o Clignotement rapide : la connexion réseau est stable mais il n'y a pas de signal vidéo compatible (la résolution ou la fréquence d'images est supérieure à la valeur native).
3. ÉCRAN D'ÉTAT : affiche le canal actuel et d'autres informations sur l'appareil. Cliquer
sur l'option SHOW ME (me signaler) du VEO-XCTRLG2 fait clignoter « SHO » dans l'écran de l'appareil correspondant pour faciliter sa localisation. Pour plus de détails, reportez-vous au chapitre Fonctionnalités supplémentaires des touches CH SELECT ▲/▼ des deux modèles : VEO-XTI1CG2 et VEO-XRI1CG2.
4. CH SELECT (▲/▼) : utilisez ces touches pour choisir le canal de l'appareil. Elles
servent également à régler le mode audio, à gérer l'EDID, à consulter l'adresse IP ou à passer en mode de configuration. Pour plus de détails, reportez-vous au chapitre Fonctionnalités supplémentaires des touches CH SELECT ▲/▼ des deux modèles : VEO-XTI1CG2 et VEO-XRI1CG2.
5. RESET : touche de réinitialisation (retour aux réglages d'usine) du système. La
maintenir pressée durant 5 secondes fait redémarrer l'appareil et rétablit ses réglages d'usine.30
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES

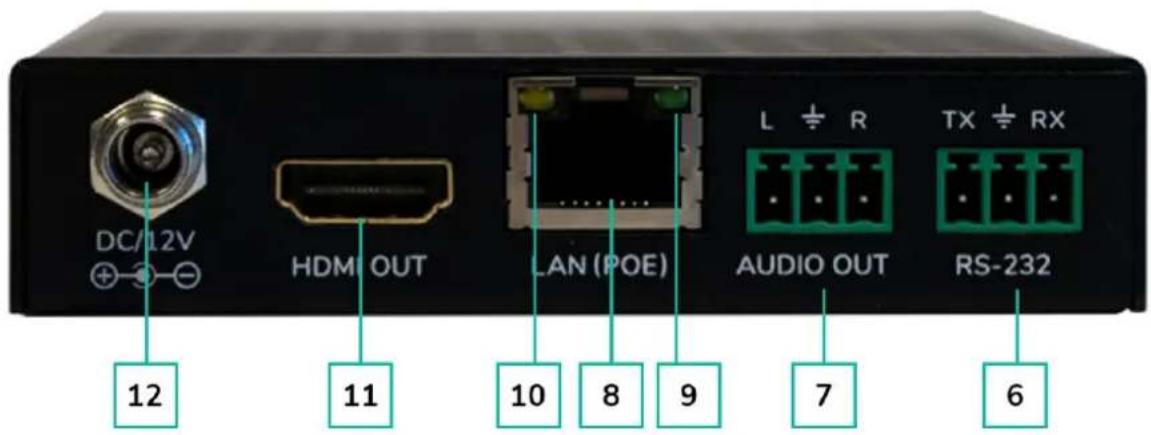

6. RS-232 : port série pour le contrôle à distance. Le renvoi de signal est pris en
7. AUDIO OUT : le port audio agit comme un extracteur pour l'audio du HDMI
8. CONNECTEUR LAN (PoE) : connectez ce port réseau 1 Gbit/s à un commutateur
Ethernet pour permettre la transmission des données. Lorsqu'une alimentation PoE est disponible sur le commutateur Ethernet, l'appareil n'a pas besoin d'être alimenté localement.
9. Indication LINK (verte) :
o Allumée : le câble réseau est correctement connecté. o Éteinte : pas de connexion réseau.
10. Indication DATA (jaune) :
o Clignotante : transmission de données. o Éteinte : pas de transmission de données.
11. HDMI OUT : port de sortie HDMI
12. PORT DC 12V : connectez ce port à l'adaptateur secteur CC 12 V fourni.31
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
Adresse IP Maintenir la touche ▲ pressée pendant 5 secondes affiche l'adresse IP actuelle du VEO-XTI1CG2 ou VEO-XRI1CG2 dans l'écran d'état. Ce message apparaît selon la séquence « xxx », « xxx », « xxx », « xxx ».
Identifiant (canal) Maintenir la touche ▼ pressée pendant 5 secondes affiche le canal du VEO- XTI1CG2 ou VEO-XRI1CG2 dans l'écran d'état. Ce message apparaît selon la séquence « xxx ». ▲ ou▼ Réveil Après la mise sous tension du système, l'écran d'état du VEO-XTI1CG2 / VEO-XRI1G2 affiche le canal. Lorsque l'appareil est inactif et que l'écran est réglé sur OFF, une pression sur la touche ▲ ou ▼ allume l'écran d'état qui indique alors le numéro du canal actuel (par ex. 001). ▲ et▼ Configuration Maintenir enfoncées simultanément les touches ▲ et ▼ pendant 5 secondes permet de passer en mode « Configuration » (« CFN » s'affiche dans l'écran d'état). Une pression prolongée sur les touches ▲ et ▼ permet de confirmer et de passer au menu de configuration suivant. Les menus disponibles sont :
- Modification du canal (identifiant).
- Réglage de résolution de sortie (uniquement sur le VEO-XRI1CG2).
- Réglage de temporisation de la désactivation vidéo (uniquement sur le VEO-XRI1CG2). ▲ et▼ Réglage de canal Pour les récepteurs VEO-XRI1C2G, le canal peut être changé en appuyant simplement sur les touches ▲ ou ▼, ce qui permet de recevoir le flux souhaité en provenance de l'émetteur. Le canal de l'émetteur VEO-XTI1CG2 doit par contre être unique dans un réseau, c'est pourquoi sa procédure de changement n'est pas aussi instantanée. Maintenir enfoncées simultanément les touches ▲ et ▼ pendant 5 secondes permet de passer en mode « Réglage de canal ». Le canal clignotera, puis une pression sur la touche ▲ ou ▼ sélectionnera le canal souhaité. Une nouvelle pression simultanée de 5 secondes sur les touches ▲ et ▼ valide la sélection et ferme le mode « Réglage de canal » pour passer au menu suivant.32
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES ▲ et▼ Réglage EDID (uniquement pour le VEO- XTI1CG2) Après avoir affiché le menu de réglage de canal, appuyez longuement sur la touche ▲ ou ▼ jusqu'à ce que l'écran d'état affiche « E00 » (où « E » se réfère à EDID et « 00 » à l'identifiant EDID). Ensuite, maintenir enfoncées simultanément les touches ▲ et ▼ pendant 5 secondes permet de passer en mode « Réglage EDID ». Le numéro d'identifiant EDID (par exemple E01) clignote dans l'écran d'état. Appuyez ensuite sur la touche ▲ ou ▼ pour sélectionner l'identifiant EDID souhaité :
- L'EDID par défaut (1080p60) sera utilisé si aucun EDID n'a été précédemment copié dans l'identifiant 06 ou téléchargé dans l'identifiant 07/08 sur l'interface Web GUI du VEO-XCTRLG2.
- Les identifiants EDID 06/07/08 ne sont pas disponibles sans le VEO-XCTRLG2
Appuyer simultanément sur les touches ▲ et ▼ pendant 5 secondes valide l'identifiant EDID sélectionné et fait sortir du mode « Réglage EDID ». Identifiant EDID Description de l'EDID
1080p à 60 Hz / Audio : PCM stéréo
720p à 60 Hz / Audio : PCM stéréo
Vidéo : DVI 1024p à 60 Hz
Vidéo : DVI 1080p à 60 Hz
Vidéo : DVI 1200p à 60 Hz
1200p à 60 Hz / Audio : PCM stéréo
Copie de la sortie HDMI
USER 2 ▲ et▼ Réglage audio (uniquement pour le VEO- XTI1CG2) Après avoir affiché le menu EDID, appuyez longuement sur la touche ▲ ou ▼ jusqu'à ce que l'écran d'état affiche « AHE ». Ensuite, maintenir enfoncées simultanément les touches ▲ et ▼ pendant 5 secondes permet de passer en mode « Réglage audio ». Le mode audio actuel apparaît et clignote. Appuyer sur la touche ▲ ou ▼ sélectionnera l'option souhaitée :
- AHE : le signal audio intégré au HDMI
sera produit par les ports AUDIO OUT des VEO-XTI1CG2 et VEO-XRI1CG2.
- AEI : le signal de la source audio externe reçu par l'entrée AUDIO IN du VEO-XTI1CG2 sera produit par le port AUDIO OUT du VEO- XRI1CG2.33
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES ▲ et▼ Réglage de résolution de sortie (uniquement pour le VEO- XRI1CG2) Appuyez longuement sur la touche ▲ ou ▼ jusqu'à ce que l'écran d'état affiche « S00 » (où « S » se réfère à Scaler (échelle) et « 00 » à l'identifiant de la résolution). Ensuite, maintenir enfoncées simultanément les touches ▲ et ▼ pendant 5 secondes permet de passer en mode « Réglage de résolution de sortie ». Le numéro d'identifiant de la résolution (par exemple S01) clignote dans l'écran d'état. Appuyez ensuite sur la touche ▲ ou ▼ pour sélectionner l'identifiant de résolution souhaité :
Appuyer simultanément sur les touches ▲ et ▼ pendant 5 secondes valide l'identifiant de résolution sélectionné et fait sortir du mode « Réglage de résolution de sortie ». Identifiant de résolution Description de la résolution
1920x1200 à 60 Hz ▲ et▼ Réglage de temporisation de la désactivation vidéo (uniquement pour le VEO- XRI1CG2) Appuyez longuement sur la touche ▲ ou ▼ jusqu'à ce que l'écran d'état affiche « H00 » (où « H » se réfère à HDMI
TIMEOUT (temporisation de la désactivation vidéo) et « 00 » au temps exprimé en minutes). Maintenir ensuite enfoncées simultanément les touches ▲ et ▼ pendant 5 secondes fait passer en mode « Réglage de temporisation de la désactivation vidéo ». La valeur (par exemple, H01) clignote dans l'écran d'état. Appuyez sur la touche ▲ ou ▼ pour sélectionner le temps au bout duquel la sortie HDMI
se désactivera après qu'aucun signal vidéo ne soit plus détecté par l'entrée HDMI
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT FONCTIONS des FACES DONNÉES TECHNIQUES
Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit. Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests. Motors, 166‐168 - 08038 Barcelone ‐ Espagne ‐(+34) 932238403 | information@ecler.com | www.ecler.com
