WPNET8K - Télécommande murale Ecler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande murale numérique
Modèle	WPNET8K
Marque	Ecler
Alimentation	PoE (Power over Ethernet) via RJ45 ou adaptateur externe 24 V CC (WP24-PSU, en option)
Écran	LCD 128 x 128 pixels
Commandes	8 touches programmables (K1 à K8)
Fonctions principales	Sélection de sources/presets depuis une matrice MIMO4040DN (ou autres avec firmware R) ; pas de réglage volume ni MUTE sur ce modèle (encodeur absent)
Interface réseau	Ethernet RJ45, compatible PoE
Compatibilité	MIMO4040DN ; avec firmware R : MIMO88, MIMO88SG, MIMO1212SG, NXA4/6 (sélection de source uniquement)
Montage	Encastré ou en saillie (coffret fourni) ; boîtier double pour association avec WPNET4KV (WPNET12KV)
Dimensions (approx.)	86 x 86 mm (face avant, standard européen) ; profondeur : non spécifiée
Poids	Non spécifié (estimation : environ 150 g avec cadre)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits liquides ou abrasifs
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; ne pas ouvrir ; déconnexion totale en débranchant l'alimentation ; installation par un professionnel
Pièces détachées et réparabilité	Aucune pièce détachée listée ; réparation par service technique agréé Ecler
Informations générales	Boîtier d'installation : diamètre ≥60 mm (rond) ; câble Cat5 ou supérieur ; firmware mise à jour via EclerNet Manager

FOIRE AUX QUESTIONS - WPNET8K Ecler

Comment installer le WPNET8K ?

Retirez le cadre et la façade à l'aide de l'aimant fourni, branchez le câble RJ45 (PoE) ou l'alimentation externe, vissez l'appareil au boîtier encastré ou en saillie, puis remettez le cadre et la façade.

Quels appareils hôtes sont compatibles avec le WPNET8K ?

Avec le firmware standard : matrice MIMO4040DN. Avec le firmware rétrocompatible (R) : MIMO88, MIMO88SG, MIMO1212SG et série NXA (sélection de source uniquement).

Comment alimenter le WPNET8K ?

Par PoE via le câble Ethernet, ou via un adaptateur secteur externe WP24-PSU (24 V CC, vendu séparément).

Le WPNET8K permet-il de régler le volume ?

Non, le WPNET8K n'a pas d'encodeur rotatif ; il ne permet que la sélection de sources ou de presets via ses 8 touches. Pour le volume, utilisez un WPNET4KV ou WPNETEX.

Comment associer un WPNET8K à une matrice MIMO4040DN ?

Connectez les deux appareils au même réseau. Dans EclerNet Manager, ajoutez le WPNET8K au projet, configurez l'adresse IP de l'hôte (la MIMO) et assignez les commandes virtuelles pour la sélection de source ou preset.

Puis-je utiliser un WPNET8K avec une MIMO88 ?

Oui, si vous mettez à jour le firmware du WPNET8K vers la version rétrocompatible (R). La MIMO88 sera alors l'hôte, mais seules les fonctions de sélection de source ou preset seront disponibles.

Que faire si l'écran du WPNET8K ne s'affiche pas ?

Vérifiez l'alimentation (PoE ou adaptateur). Assurez-vous que le câble Ethernet est bien branché et que le commutateur réseau délivre du PoE. Testez avec une autre source d'alimentation si nécessaire.

Comment associer deux panneaux WPNET4KV et WPNET8K pour former un WPNET12KV ?

Utilisez un boîtier double (WPa2FMBOX pour encastré, WPa2SMBOX pour saillie). Reliez les connecteurs J102 et J107 entre les deux panneaux avec les câbles fournis. Le WPNET4KV devient le maître, seul son port RJ45 est connecté au réseau.

Comment nettoyer le WPNET8K ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits liquides, solvants ou abrasifs. Évitez de toucher l'écran avec des objets pointus.

Où télécharger la notice et les firmwares ?

La notice est disponible sur notice-facile.com. Les firmwares et le logiciel EclerNet Manager se téléchargent sur www.ecler.com.

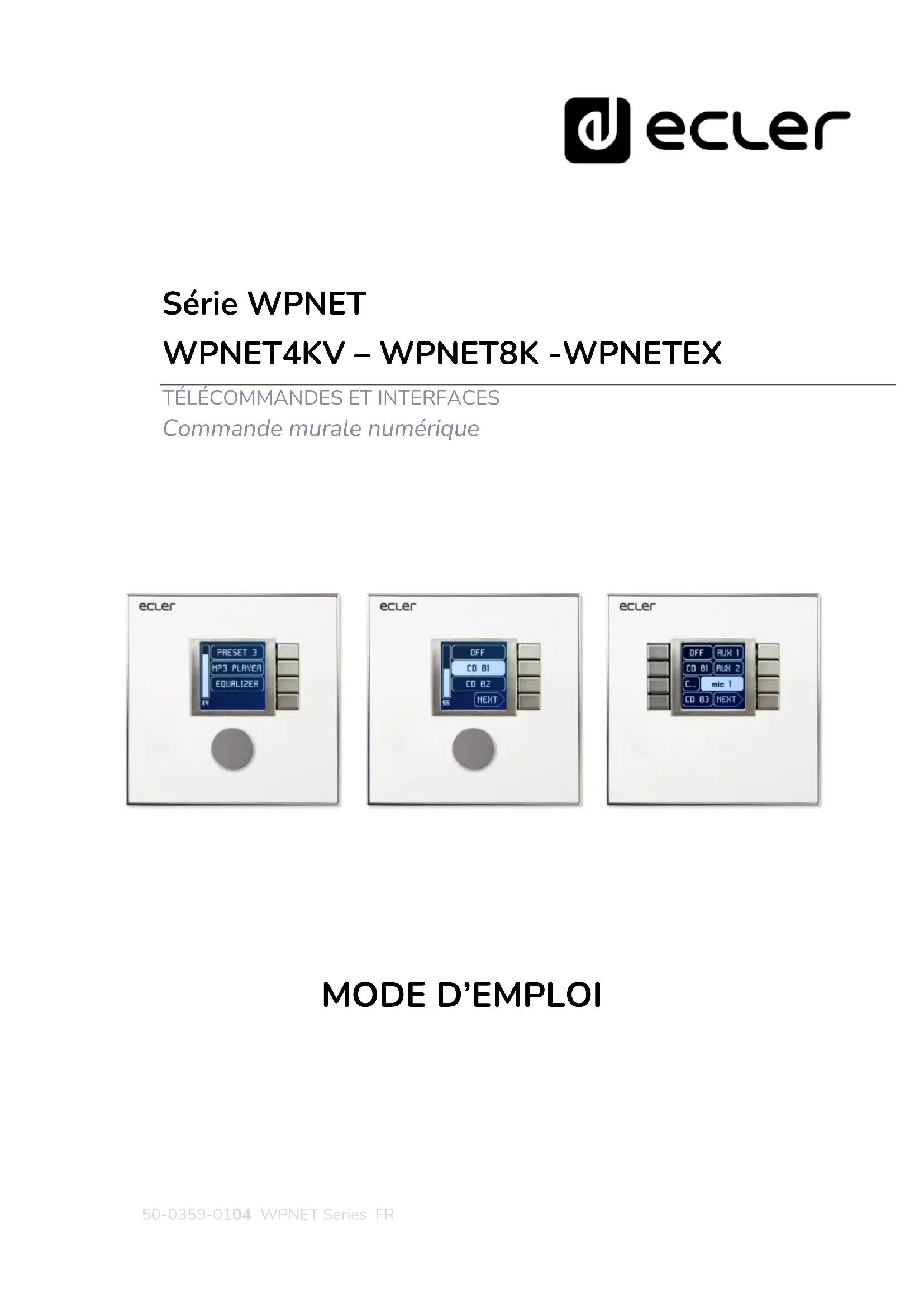

MODE D'EMPLOI WPNET8K Ecler

Commande murale numérique

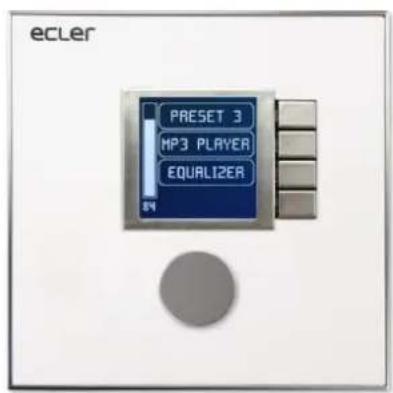

ecler PRESET 3 MP3 PLAYER EQUALIZER 84

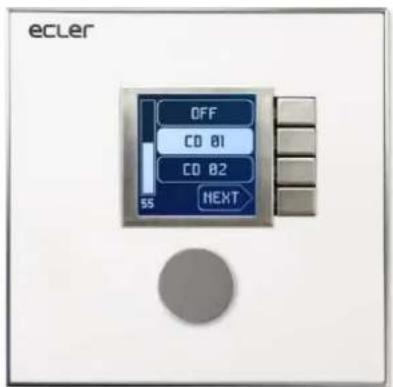

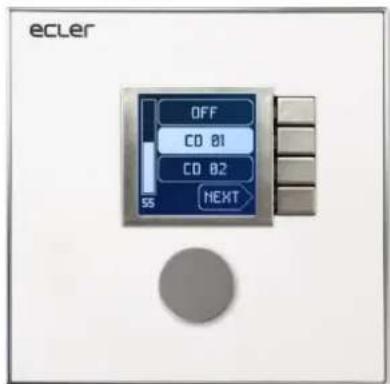

ecler OFF CO 01 CO 02 NEXT 55

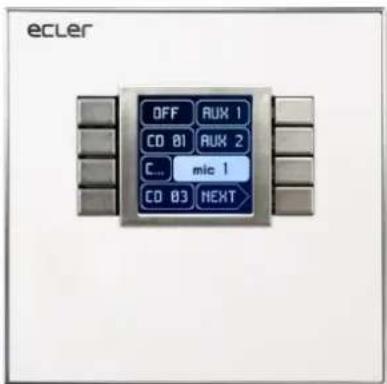

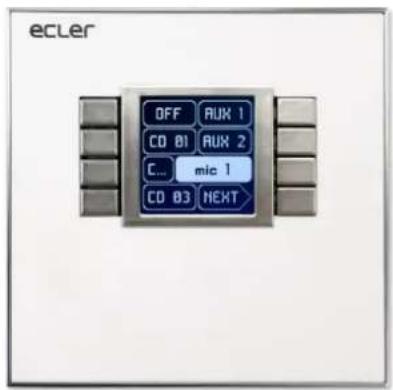

eCLer OFF AUX 1 CO 01 AUX 2 C... mic 1 CO 03 NEXT

MODE D'EMPLOI

SOMMARIE

HARDWARE 4-40

1 REMARQUE IMPORTANTE....4
2 CONSIGNES DE SÉCURITÉ IMPORTANTES ....4
3 NOTE IMPORTANTE....6
4 INTRODUCTION....7

4.1 Caractéristiques principales....7

5 INSTALLATION....8

5.1 Installation d'une seule unité WPNET4KV, WPNET8K ou WPNETEX en saillie ou encastrée :....8
5.2 Installation côte à côte d'une paire de panneaux WPNET4KV et WPNET8K, encastrés ou en saillie : 9
5.3 Installation d'une alimentation externe 10

6 GESTION DES UNITÉS en mode standard ou individuel (*)....10

6.1 Gestion du WPNET4KV....10
6.2 Gestion du WPNET8K....14

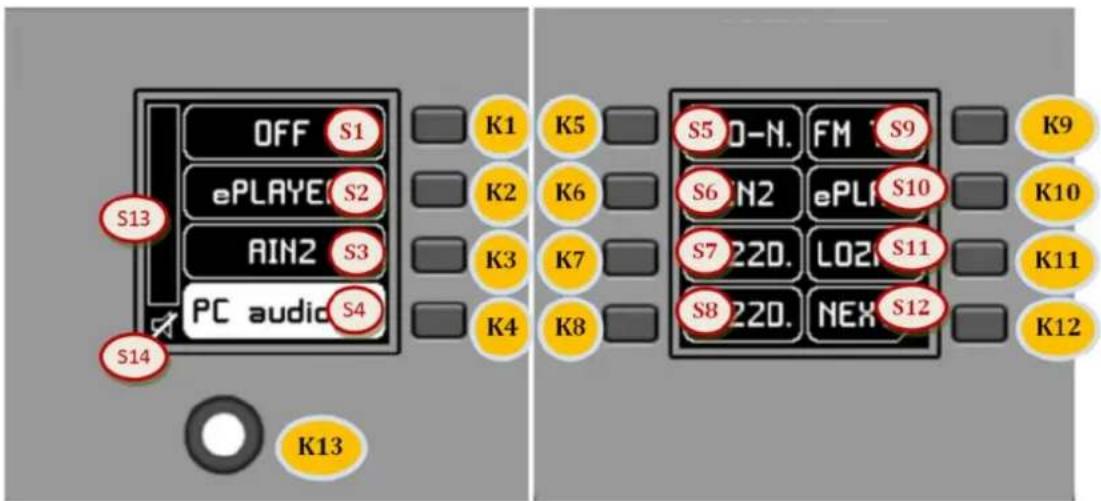

6.3 Gestion du WPNET12KV 18

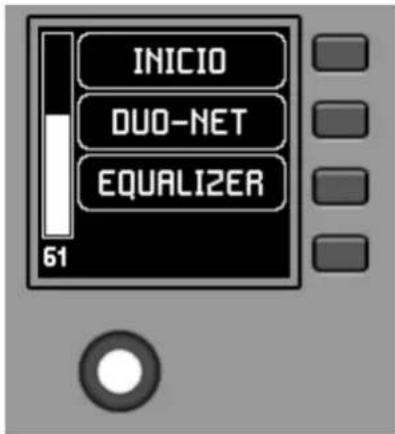

6.4 Gestion du WPNETEX....19

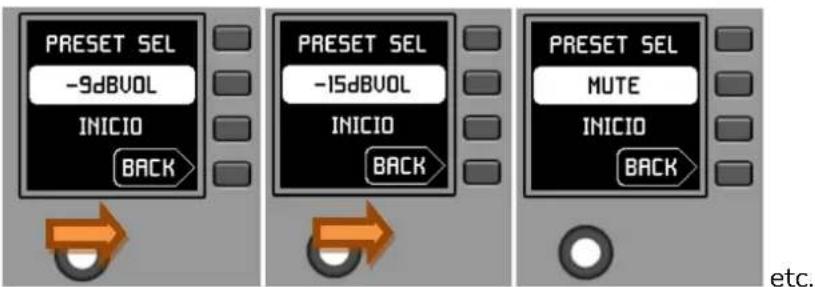

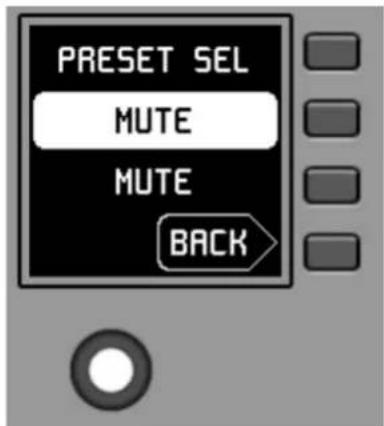

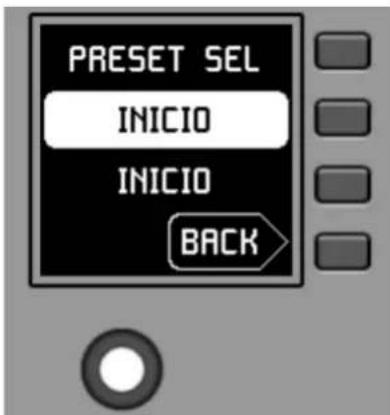

6.4.1 Sélection de preset....21

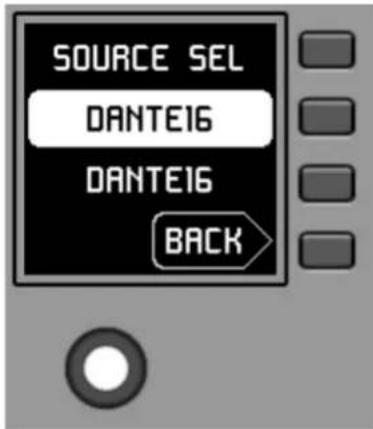

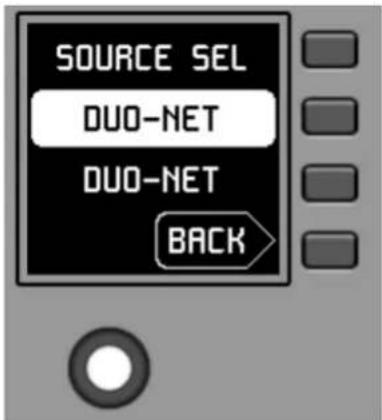

6.4.2 Sélection de sources....23

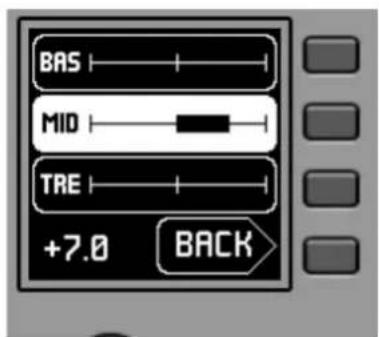

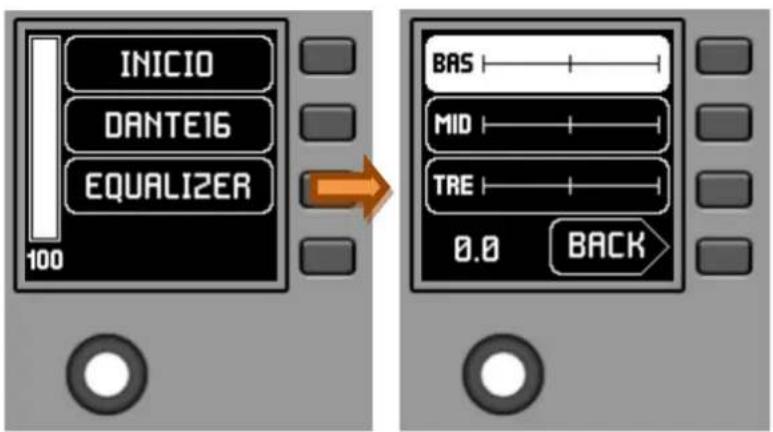

6.4.3 Réglages de correction tonale (égaliseur)....25
6.4.4 Réglage de volume/coupure du son (MUTE)....26

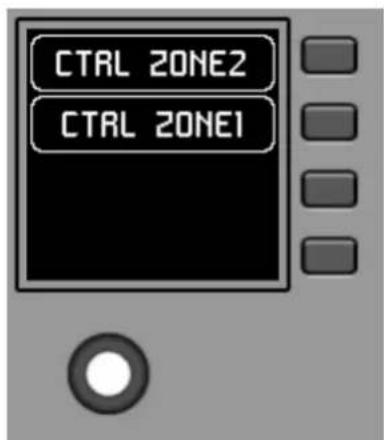

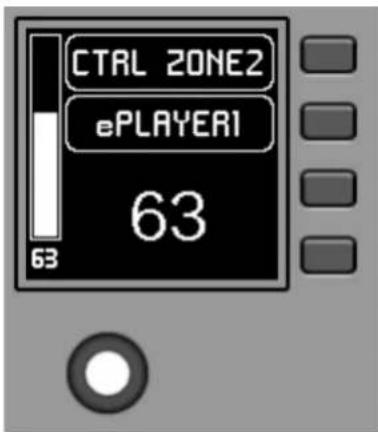

6.5 Fonctionnement des WPNET4KV ou WPNET12KV en MODE MULTI ..... 27

7 REMARQUES : 32
8 FACE AVANT 33

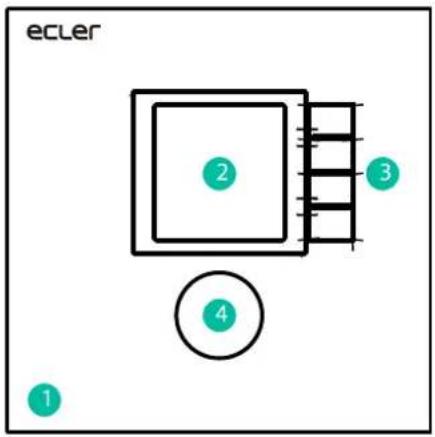

8.1 WPNET4K / EX 33

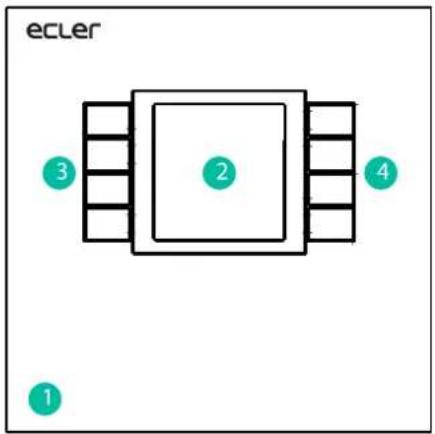

8.2 WPNET8K 33

9 FACE ARRIÈRE 34

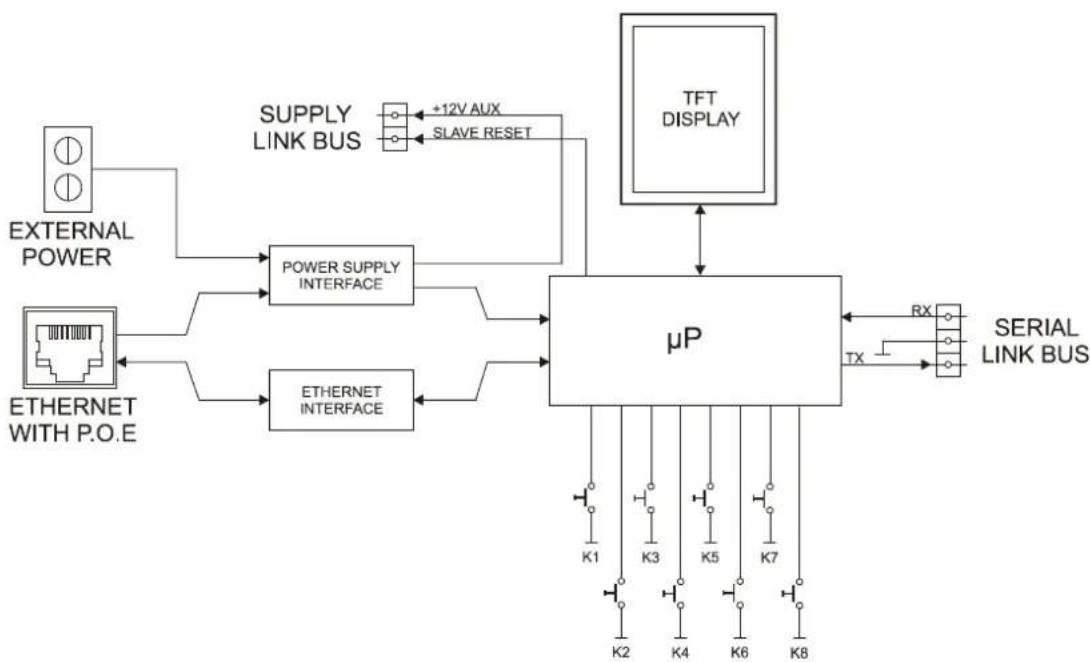

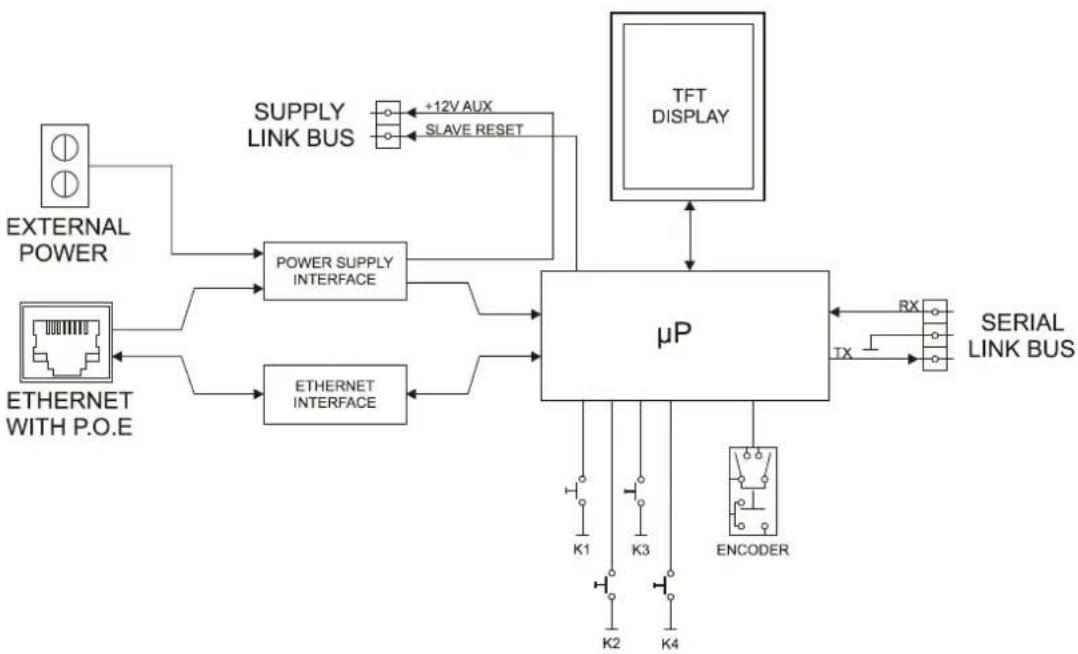

10 SCHÉMA SYNOPTIQUE .... 35

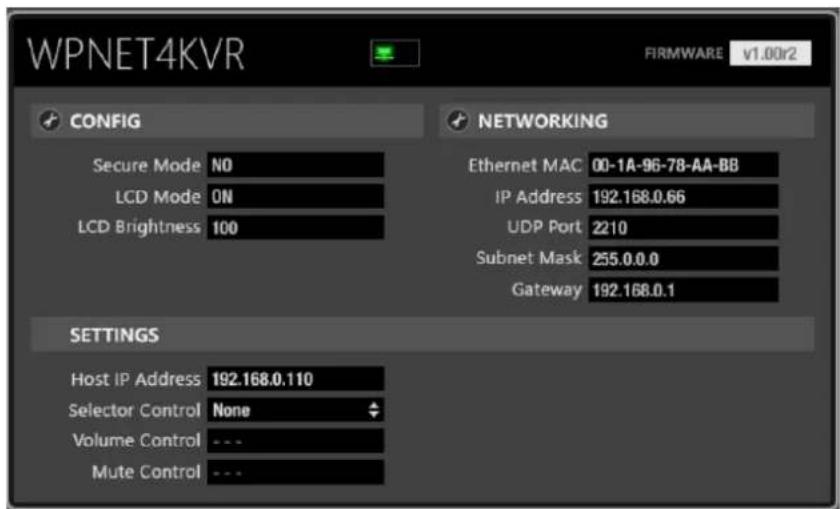

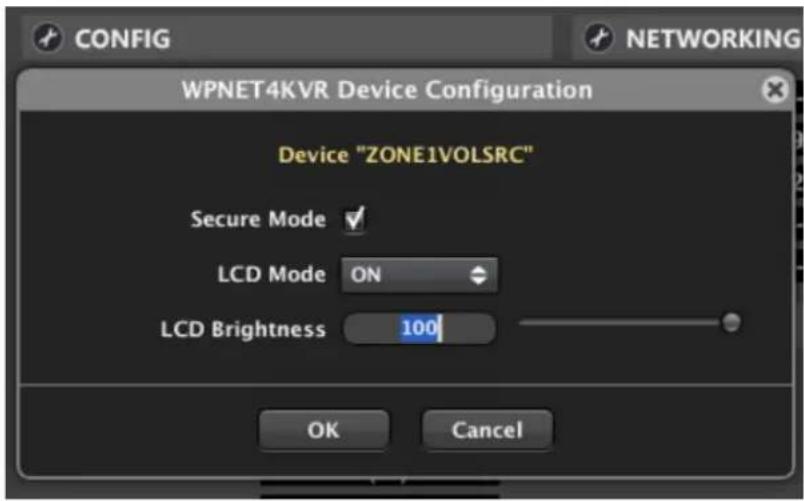

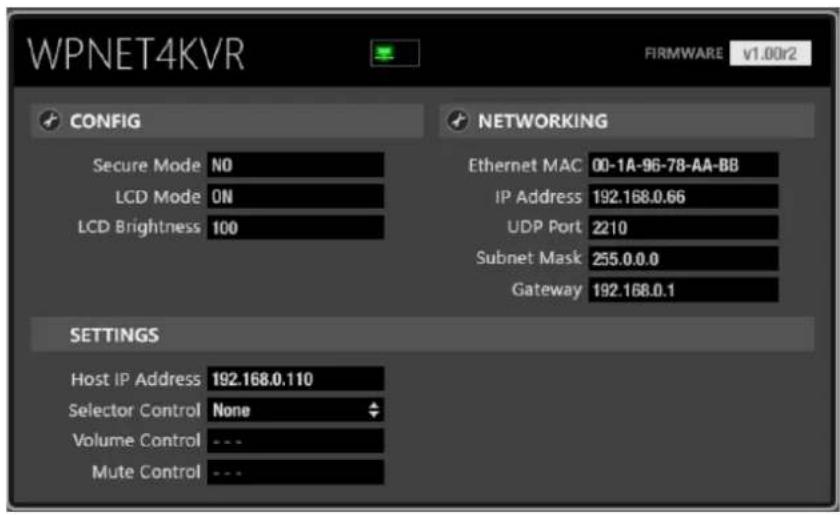

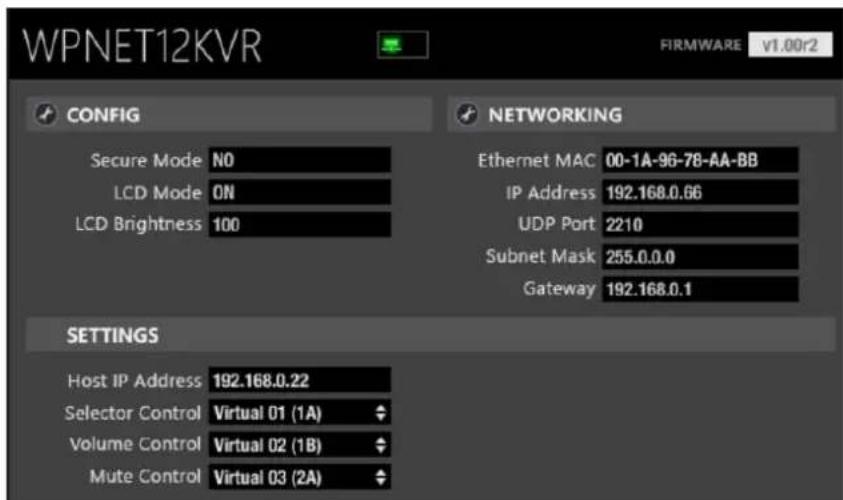

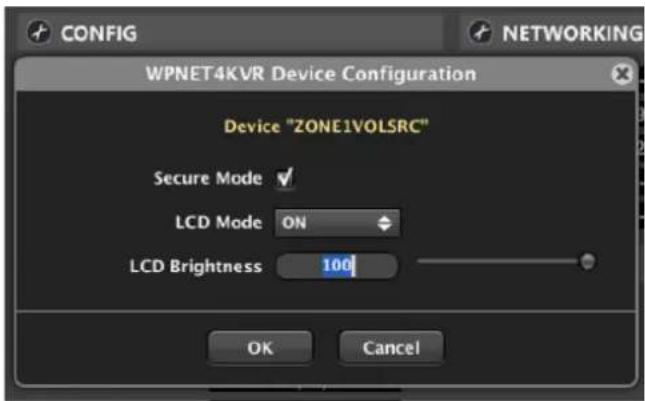

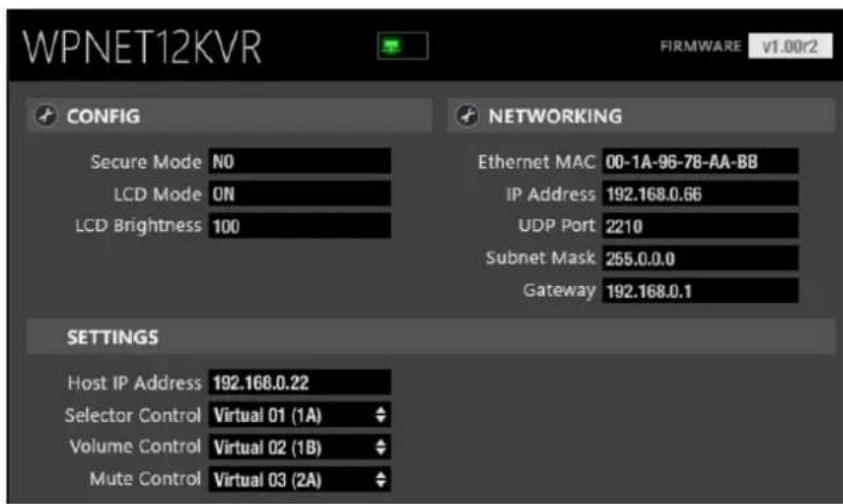

17.1 Configuration d'un WPNET4KVR/WPNET12KVR....48

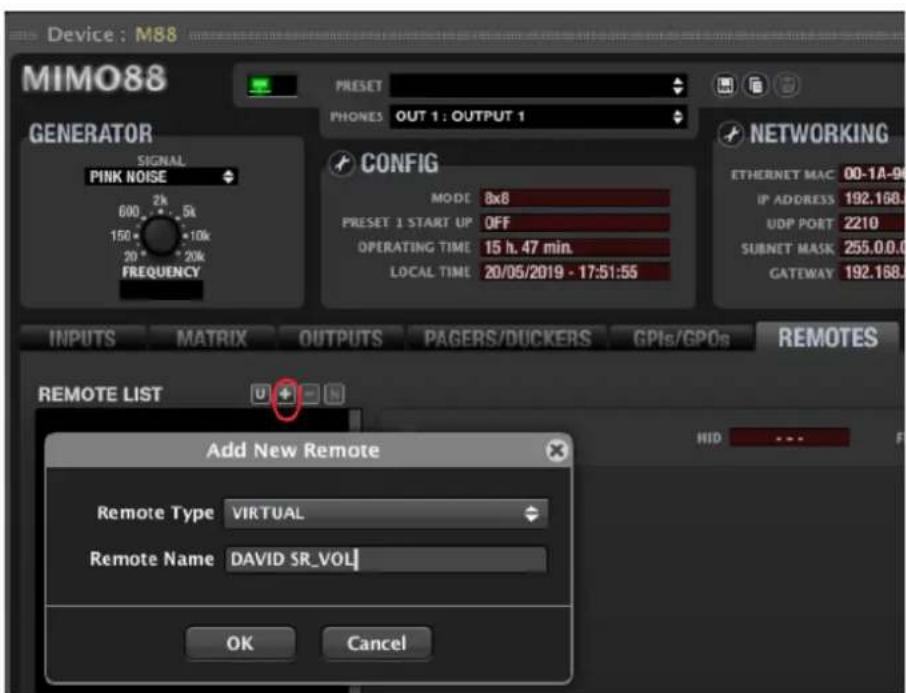

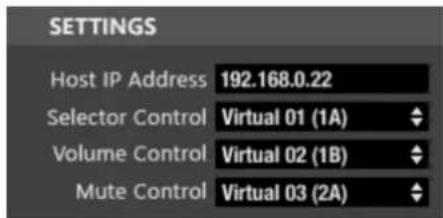

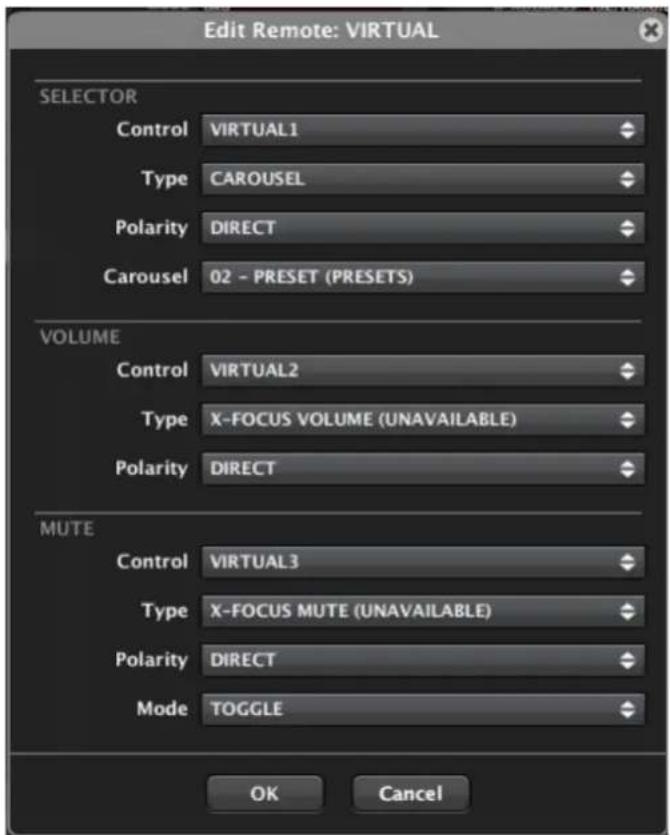

17.2 WPNET4KVR/WPNET12KVR et matrice de la série MIMO comme hôte ..... 49

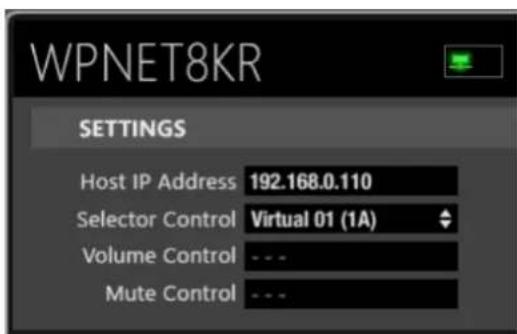

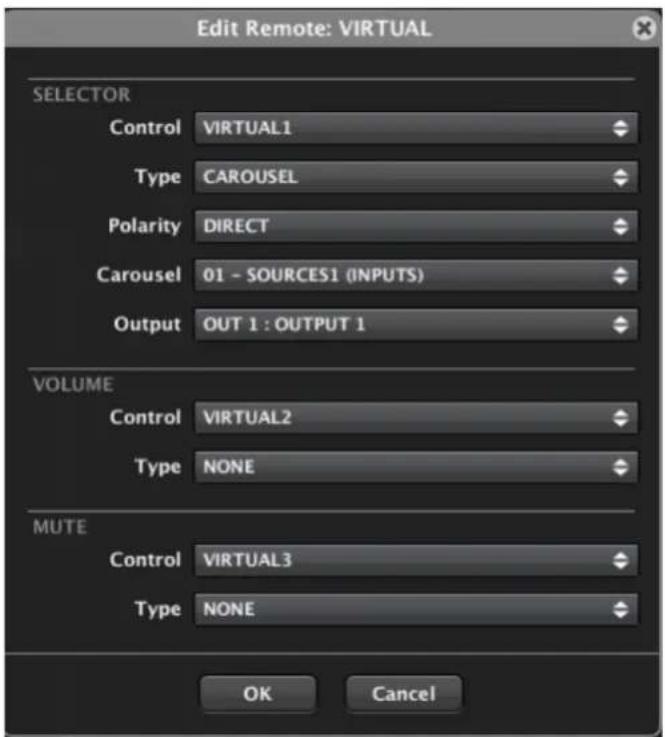

17.3 WPNET8KR et matrice de la série MIMO comme hôte .... 55

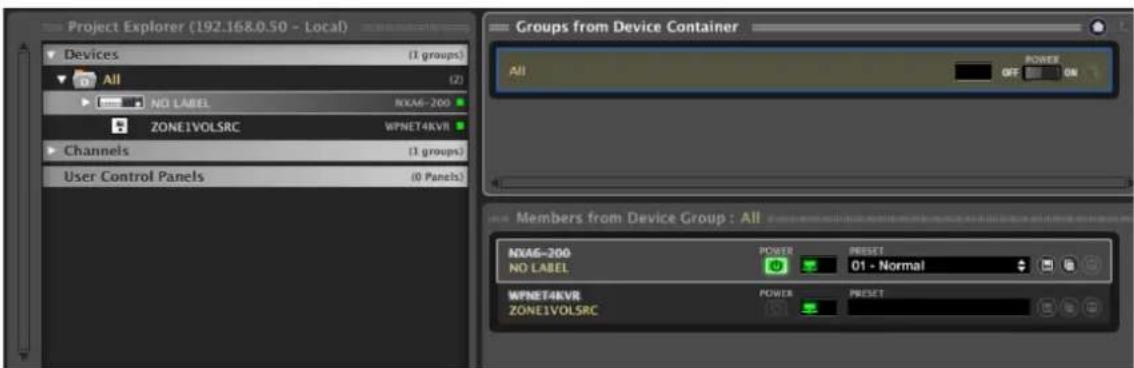

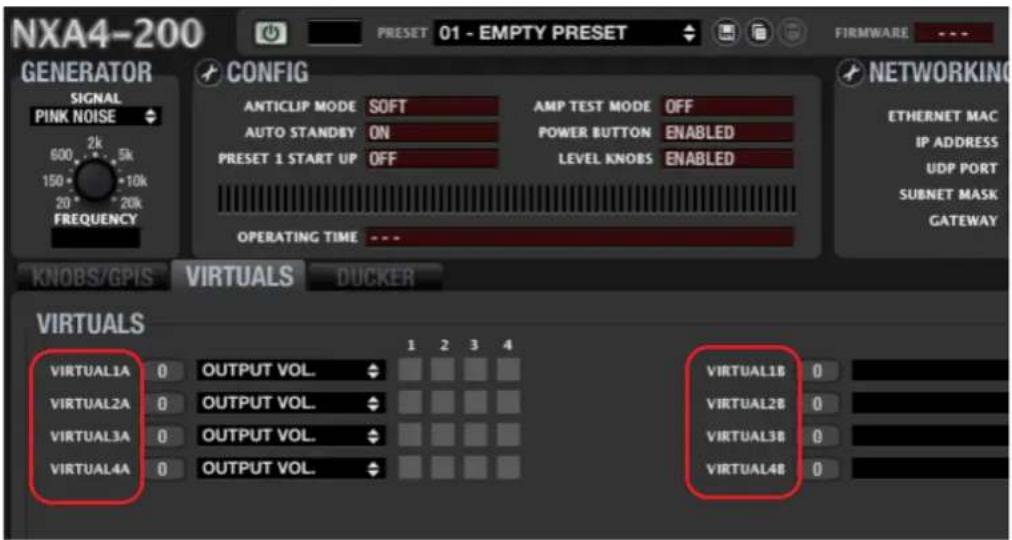

18 WPNET4KVR-WPNET8KR-WPNET12KVR et série NXA....57

18.1 Configuration d'un WPNET4KVR/WPNET12KVR....59

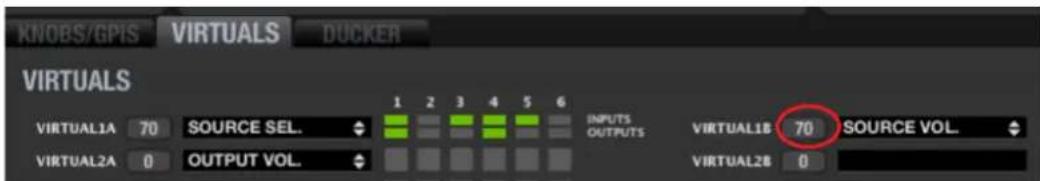

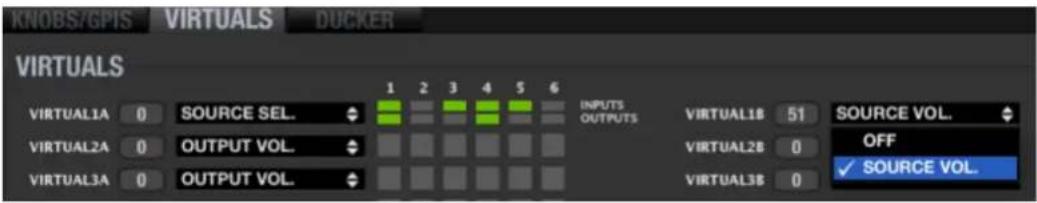

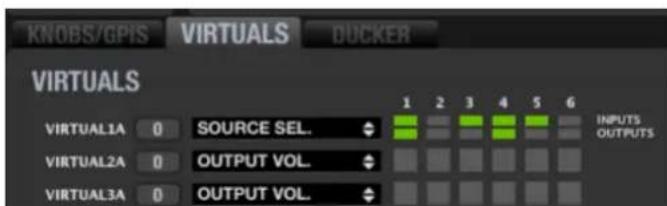

18.2 WPNET4KVR / WPNET12KVR et unité de la série NXA comme hôte ..... 60

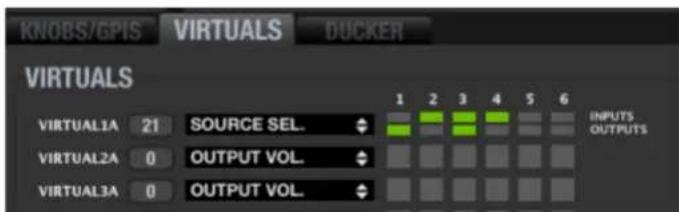

18.3 WPNET8KR et unité de la série NXA comme hôte....64

19 QUESTIONS-REPONSES ET CONSIDÉRATIONS GÉNÉRALES ......65

1 REMARQUE IMPORTANTE

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: SHOCK HAZARD - DO NOT OPEN

AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.

AVERTISSEMENT (le cas échéant): Les bornes marquées du symbole " " peuvent avoir une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne instruite ou l'utilisation de câbles ou de câbles prêts à l'emploi.

AVERTISSEMENT: afin d'éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou l'humidité

AVERTISSEMENT: Les appareils de construction de type I doivent être raccordés à l'aide d'une prise avec protection de terre.

2 CONSIGNES DE SÉCURITÉ IMPORTANTES

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Prenez en compte tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil près de l'eau.

6. Nettoyez-le uniquement à l'aide d'un chiffon sec.

7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les instructions du fabricant.

8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.

9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.

10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires recommandés par le fabricant.

12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.

13. Pour toute réparation, veuillez contacter un service technique qualifié. Une réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.

14. Déconnexion du secteur : appuyer sur l'interrupteur POWER (13) désactive les fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur (11). C'est la raison pour laquelle vous devez toujours y avoir facilement accès.

15. Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.

16. Une partie de l'étiquetage du produit se trouve à la base du produit..

17. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures, et aucun élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.

AVERTISSEMENT: Ce produit ne doit en aucun cas être mis au rebut en tant que déchet urbain non sélectionné. Allez au centre de traitement des déchets électriques et électroniques le plus proche.

NEEC AUDIO BARCELONA, S.L décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.

3 NOTE IMPORTANTE

Merci d'avoir choisi notre commande murale numérique WPNET.

Il est TRÈS IMPORTANT de lire attentivement ce mode d'emploi et d'en comprendre parfaitement le contenu avant toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement.

Pour garantir un fonctionnement optimal de cet appareil, nous vous recommandons de faire assurer sa maintenance par nos services techniques agréés.

Tous les produits ECLER bénéficient de garantie, veuillez-vous référer sur www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions.

Les schémas et schémas figurant dans le manuel correspondent aux modèles compatibles avec le boîtier d'installation rond, disponibles pour les produits dont le numéro de série est supérieur à celui spécifié ci-dessous. (*):

Modèle	Numéro de série
WPNET4KV	266010001
WPNET8K	266020001
WPNETEX	266030001

(*)Note : Le fonctionnement et les caractéristiques des panneaux WPNET compatibles avec un boîtier rond sont identiques à ceux existant dans leurs versions précédentes et compatibles uniquement avec les boîtes carrées.

4 INTRODUCTION

Les WPNET4KV, WPNET8K et WPNETEX sont des panneaux muraux de commande numériques compatibles avec la MIMO4040DN et configurables depuis l'application EclerNet Manager (*).

(*) Référez-vous au mode d'emploi de l'application EclerNet Manager sur www.ecler.com pour plus d'informations. L'application EclerNet Manager peut être téléchargée sur www.ecler.com.

Ils permettent de contrôler à distance des fonctions de la MIMO4040DN, comme la sélection de source audio, le réglage de volume, la sélection de preset, etc.

4.1 Caractéristiques principales

• Format pour coffret électrique européen simple, permettant le montage encastré et en saillie (coffret de montage en saillie fourni en standard)
• Compatible avec les boîtiers d'installation à base circulaire, de diamètre ≥ 60mm, provenant de produits dont le numéro de série est égal ou supérieur à ceux spécifiés dans le chapitre précédent. Alimentation par Ethernet (PoE) ou adaptateur externe WP24-PSU (en option).
• Interface de communication Ethernet sur connecteur RJ45
• Écran LCD de 128x128 pixels
• Bouton rotatif numérique (encodeur) + 4 touches programmables : modèles 4KV et EX
• 8 touches programmables : modèle 8K
• Fonctions de télécommande de la matrice MIMO4040DN : sélection de source audio, sélection de preset, réglage de volume/coupure du son (MUTE), réglages de correction tonale (égalisation), etc. (selon les modèles, voir ce mode d'emploi et celui de l'application EclerNet Manager sur www.ecler.com)

5 INSTALLATION

L'installation des unités WPNET4KV, WPNET8K ou WPNETEX comprend les étapes suivantes, en fonction du type d'installation souhaité.

5.1 Installation d'une seule unité WPNET4KV, WPNET8K ou WPNETEX en saillie ou encastrée :

1. Retirez le cadre de garniture et la façade, maintenus en place par des aimants. Vous pouvez utiliser l'aimant fourni comme outil de retrait, en faisant contact dans le coin supérieur droit de la façade et en tirant délicatement.
2. Branchez au connecteur RJ-45 le câble Cat5 ou supérieur qui reliera l'unité au réseau local de l'installation. Si nécessaire – voir remarque ci-dessous – branchez l'alimentation externe.
3. Vissez l'appareil au boîtier monté en saillie ou au boîtier d'encastrement.
4. Replacez le cadre et la façade et remontez l'encodeur rotatif.

Remarque : il est possible d'utiliser côte à côte une paire de panneaux composée d'un 4KV et d'un 8K, ce qui donne un nouveau panneau unique, plus grand et ayant plus de commandes pour la programmation et le contrôle à distance, appelé WPNET12KV. Un boîtier double WPa2FMBOX est nécessaire pour encastrer les deux appareils ensemble, ou un boîtier double WPa2SMBOX pour un montage en saillie. Les deux boîtiers WPa2FMBOX et WPa2SMBOX sont vendus séparément.

5.2 Installation côte à côte d'une paire de panneaux WPNET4KV et WPNET8K, encastrés ou en saillie :

1. Retirez des deux appareils (WPNET4KV et WPNET8K) les cadres et les façades qui sont maintenues en place par des aimants. Vous pouvez utiliser l'aimant fourni comme outil de retrait, en faisant contact dans le coin supérieur droit de la façade et en tirant délicatement.

2. Reliez les connecteurs suivants point à point entre les deux appareils à l'aide des deux gaines (fournies en standard avec le 8KV) :

o J102 (gaine à 3 fils)

o J107 (gaine à 2 fils)

Branchez le câble Cat5 ou supérieur devant relier l'unité au réseau local de l'installation au connecteur RJ-45 du WPNET4KV, qui fonctionnera comme unité maître des deux panneaux. Ne connectez pas un autre câble Cat5 au WPNET8K. Si nécessaire – voir remarque ci-dessous – branchez l'alimentation externe.

1. Vissez les appareils au double boîtier de montage en saillie ou au boîtier d'encastrement.
2. Monter le double cadre WPa2SMBOX ou WPa2FMBOX.
3. Remettez les façades et remontez l'encodeur rotatif.


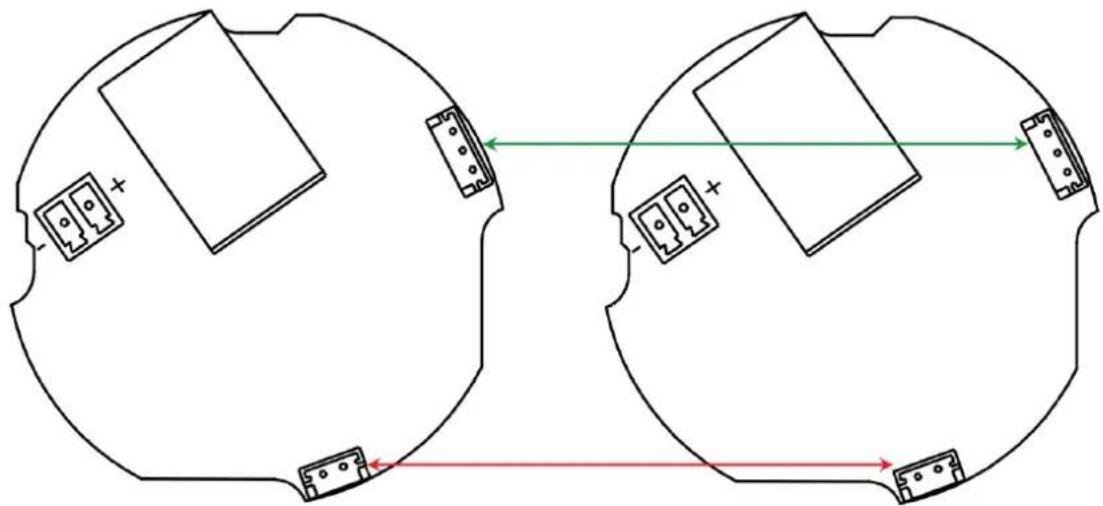

Schéma de connexion WPNET4KV + WPNET8K = WPNET12KV (vue arrière des cartes de circuit imprimé)

5.3 Installation d'une alimentation externe

Si le panneau de commande ne reçoit pas directement une alimentation de type PoE (par Ethernet) du port de connexion du commutateur réseau auquel il est branché, il est possible de l'alimenter au moyen d'un adaptateur secteur externe WP24-PSU (en option) :

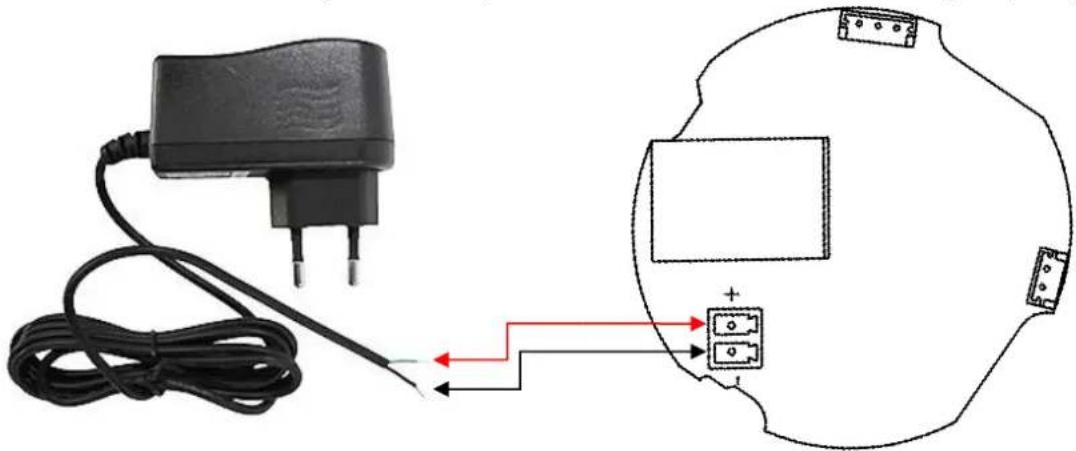

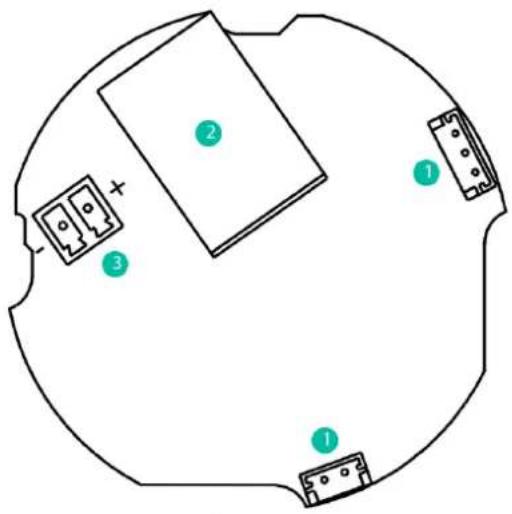

Connexion de l'alimentation externe (vue arrière de la carte de circuit imprimé)

Note: si vous utilisez l'alimentation externe WP24-PSU, il sera nécessaire de couper le câble, car la connexion aux panneaux se fait par un câble nu, comme indiqué dans le schéma précédent.

6 GESTION DES UNITÉS en mode standard ou individuel (\*)

6.1 Gestion du WPNET4KV

(*) Remarque : cette section traite du fonctionnement d'un WPNET4KV en mode standard ou individuel, pour contrôler une zone de l'installation. Il est également possible de l'utiliser en mode « MULTI », dans lequel il peut contrôler plusieurs zones. Pour plus d'informations, veuillez vous référer à la section Fonctionnement des WPNET4KV ou WPNET12KV en MODE MULTI.

Le WPNET4KV offre les fonctions de télécommande suivantes avec une MIMO4040DN, fonctions programmées dans l'application EclerNet Manager :

• Sélection de sources ou de presets parmi une liste prédéfinie dans le projet EclerNet
• Réglage du volume d'un signal prédéfini dans le projet EclerNet

- Coupure/rétablissement du signal en question (MUTE ON/OFF) prédéfini dans le projet EclerNet

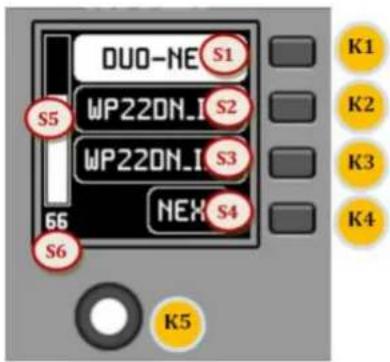

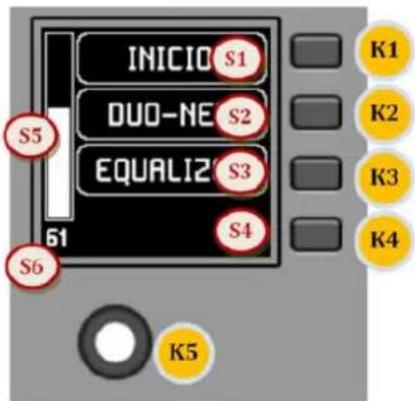

DUO-NE S1 WP220N.I S2 WP220N.I S3 NEW S4 S5 S6 K1 K2 K3 K4 K5

Commandes de façade/informations à l'écran

Dans l'image précédente représentant la façade, les commandes physiques sont :

• K1 à K4 : touches associées aux fonctions auxquelles elles font face dans l'écran
- K5: commande rotative numérique (encodeur), avec fonctions de rotation et de pression

Et les champs d'informations affichés à l'écran sont :

• S1 à S4 : champs de texte 1 à 4
• S5 : indication du volume réglé (niveau du signal)
• S6 : valeur numérique du volume réglé (niveau du signal)

Une fois l'unité connectée au réseau, alimentée (par PoE ou alimentation externe optionnelle) et correctement configurée au moyen de l'application EclerNet Manager, l'écran principal affiche du type suivant :

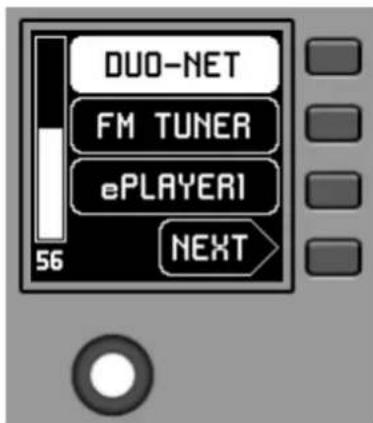

DUO-NET FM TUNER ePLAYER1 NEXT 56

Exemple d'écran principal

Les champs de texte S1 à S3 affichent les trois premières options sélectionnables au moyen des touches K1 à K3. Le champ S4 affiche le mot « NEXT » (suivant) qui vous invite à presser la touche K4 pour afficher d'autres options sélectionnables. Le nombre total d'options sélectionnables se définit en gérant les carrousels d'entrées audio (sources sonores) ou de presets pour chaque panneau de commande, au moyen de l'application EclerNet Manager.

S'il n'y a pas plus de 4 options sélectionnables, l'écran les affiche directement dans les champs S1 à S4, sans ajouter l'option « NEXT » associée à la touche K4.

Dans l'exemple ci-dessus, qui utilise un carrousel de sources audio comme options sélectionnables, nous voyons les informations suivantes :

• S1, option 1 (actuellement sélectionnée car affichée en négatif) : entrée audio intitulée DUO-NET de la MIMO4040DN. Sélectionnable en pressant la touche K1
• S2, option 2 : entrée audio intitulée FM TUNER de la MIMO4040DN. Sélectionnable en pressant la touche K2
• S3, option 3 : entrée audio intitulée ePLAYER1 de la MIMO4040DN. Sélectionnable en pressant la touche K3
• S4, option 4 : passez à l'écran d'options disponibles suivant en pressant la touche K4.
• S5, VU-mètre indiquant le volume actuellement réglé pour le signal audio que contrôle le panneau de commande (ce signal peut être une sortie, une entrée, un point d'intersection de la matrice ou l'envoi de la source actuellement sélectionnée à la sortie de destination).
• S6, valeur du volume actuellement réglé pour le signal audio que contrôle le panneau de commande, ou symbole « MUTE » si le signal audio est coupé.

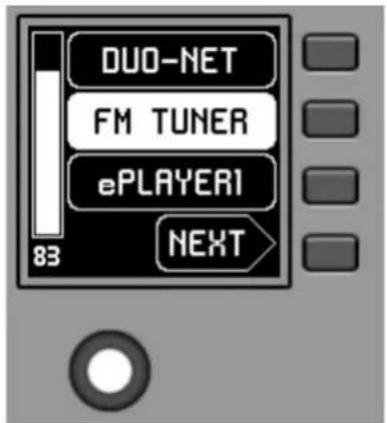

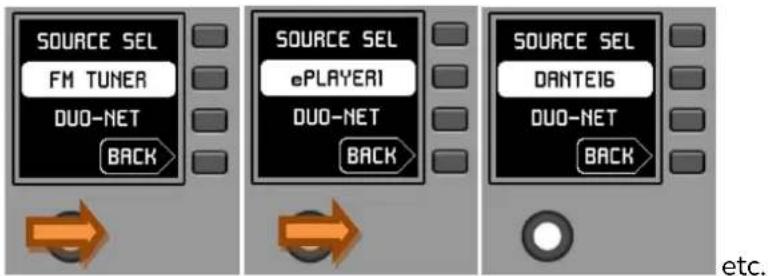

L'image suivante montre l'entrée FM TUNER sélectionnée et une autre valeur de réglage de volume dans le VU-mètre, dans ce cas la valeur d'envoi de cette entrée (source sonore) à la sortie de destination (83).

DUO-NET FM TUNER ePLAYER1 NEXT 83

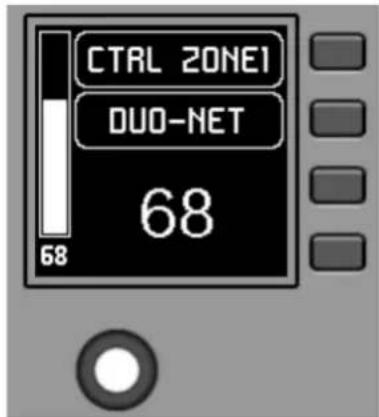

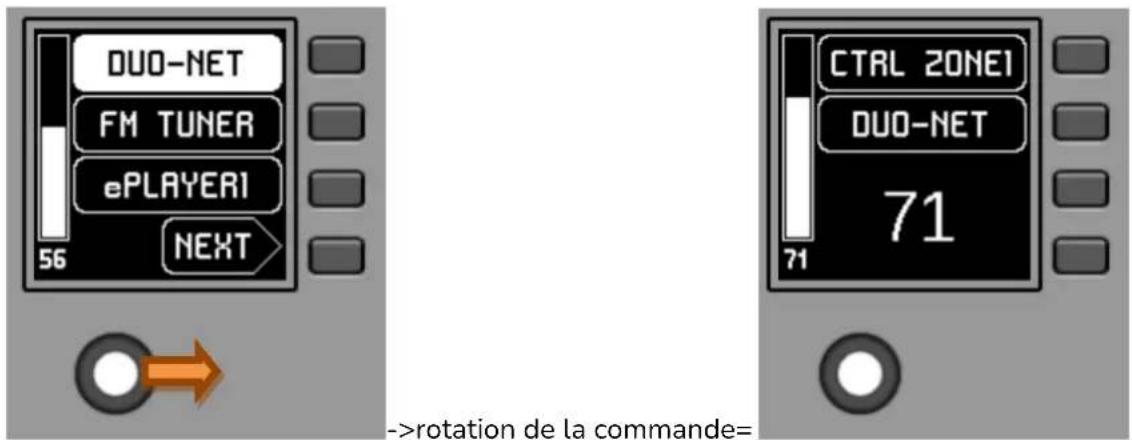

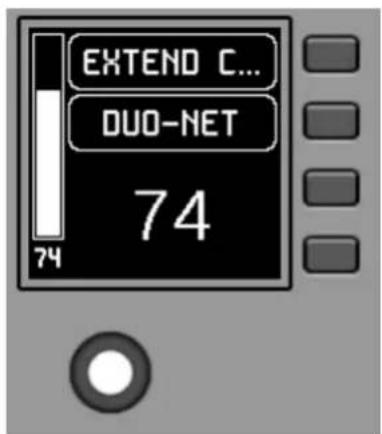

Lorsqu'on tourne la commande rotative K5 pour modifier le volume qu'elle contrôle, un autre écran s'affiche de façon temporaire, l'écran antérieur ou principal revenant après quelques secondes. Exemple :

CTRL ZONE1 DUO-NET 68

• S1 : nom (étiquette) attribué au panneau de commande, choisi dans l'application EclerNet Manager. Dans cet exemple, il s'agit de « CTRL ZONE1 ».
• S2 : option du carrousel actuellement sélectionnée. Dans l'exemple, il s'agit de « DUO-NET »
• S5, S6 : valeur de volume réglée par la commande rotative, affichée en temps réel, et correspondant à la valeur numérique affichée en grands caractères dans la partie basse de l'écran (68 dans l'exemple ci-dessus).

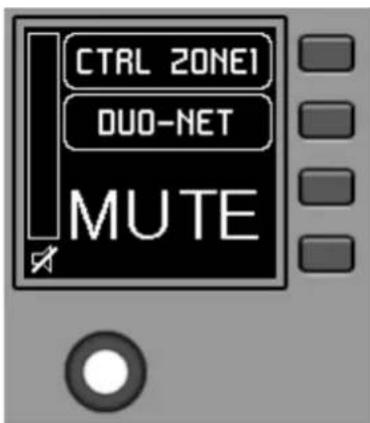

Presser la commande rotative active la fonction MUTE de coupure du son si ce déclenchement est autorisé pour le WPNET4KV :

CTRL ZONE1 DUO-NET MUTE

Si la fonction de contrôle de volume n'est pas activée pour le WPNET4KV, tourner ou presser la commande rotative affiche temporairement un écran du type suivant, avec au centre les symboles « - - » qui clignotent :

CTRL ZONE1 -- -- --

Une pression longue (supérieure à 5 secondes) sur la commande rotative affiche les paramètres de configuration de l'unité : nom, modèle, version du firmware et paramètres de connexion au réseau Ethernet :

CTRL ZONE1 v0.00r0 Model: WPMET4KV IP: 192.168.0.100 Mask: 255.255.255.0 GW: 192.168.0.1

6.2 Gestion du WPNET8K

Le WPNET8K offre les fonctions de télécommande suivantes avec une MIMO4040DN, fonctions programmées dans l'application EclerNet Manager :

- Sélection de sources ou de presets parmi une liste prédéfinie dans le projet EclerNet

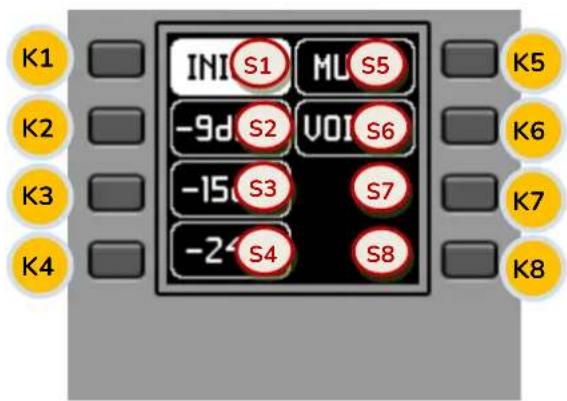

K1 K2 K3 K4 INI S1 ML S5 -9d S2 VOI S6 -15 S3 S7 -2 S4 S8 K5 K6 K7 K8

Commandes de façade/informations à l'écran

Dans l'image précédente représentant la façade, les commandes physiques de ce panneau sont :

• K1 à K8 : touches associées aux fonctions auxquelles elles font face dans l'écran. Et les champs d'informations affichés à l'écran sont :
  • S1 à S8 : champs de texte 1 à 8

Une fois l'unité connectée au réseau, alimentée (par PoE ou alimentation externe optionnelle) et correctement configurée au moyen de l'application EclerNet Manager, l'écran principal affiche une image du type suivant :

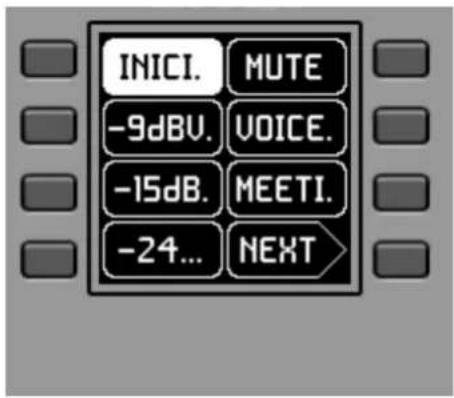

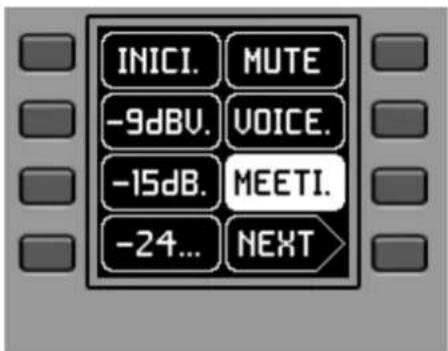

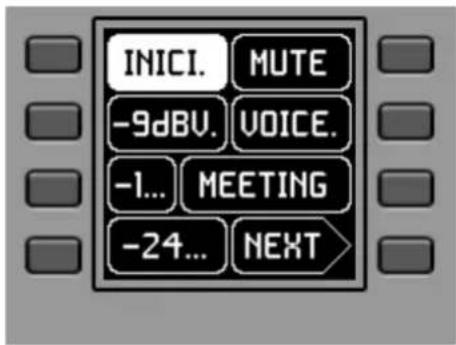

INICI. MUTE -9dBV. VOICE. -15dB. MEETI. -24... NEXT

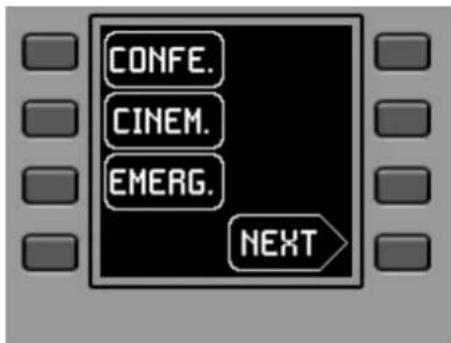

Exemple d'écran principal

Les champs de texte S1 à S7 affichent les sept premières options sélectionnables au moyen des touches K1 à K7. Le champ S8 affiche le mot « NEXT » (suivant) qui vous invite à presser la touche K8 pour afficher d'autres options sélectionnables. Le nombre total d'options sélectionnables se définit en gérant les carrousels d'entrées audio (sources sonores) ou de presets pour chaque panneau de commande, au moyen de l'application EclerNet Manager.

S'il n'y a pas plus de 8 options sélectionnables, l'écran les affiche directement dans les champs S1 à S8, sans ajouter l'option « NEXT » associée à la touche K8.

Dans l'exemple ci-dessus, qui utilise un carrousel de presets comme options sélectionnables, nous voyons les informations suivantes :

- S1, option 1 (actuellement sélectionnée car affichée en négatif) : preset actif, conservé dans la configuration de la MIMO4040DN et intitulé START. Les informations affichées ici à l'écran ne comprennent pas tous les caractères de son nom car l'espace réservé aux textes dans cette vue générale n'est pas toujours suffisant. Dans ce cas, un point est ajouté à la fin du texte affiché. Sélectionnable en pressant la touche K1

- S2 à S7, options 2 à 7 : presets intitulés « -9dBV », « -15dBV », « -24dBV », « MUTE », « VOICE », « MEETING ». Les informations affichées ici à l'écran ne comprennent pas tous les caractères de leur nom car l'espace réservé aux textes dans cette vue générale n'est pas toujours suffisant. Dans ce cas, un point est ajouté à la fin du texte affiché. Sélectionnables en pressant les touches K1 à K7

- S8, option 8 : passez à l'écran d'options disponibles suivant en pressant la touche K8

Presser une des touches K1 à K7 fait afficher les informations textuelles complètes, sans pour autant effectuer déjà la sélection correspondante. L'exemple suivant montre l'affichage après avoir pressé fois la touche K7 avec le nom complet associé à S7 (« MEETING » au lieu de « MEETI. ») :

INICI. MUTE -9dBV. VOICE. -1... MEETING -24... NEXT

Presser une seconde fois la même touche déclenche l'action sélectionnée, en affichant en négatif la nouvelle option (le nouveau preset) activée (= preset activé) :

INICI. MUTE -9dBV. VOICE. -15dB. MEETI. -24... NEXT

Dans l'exemple précédent, presser la touche K8 active l'option « NEXT » qui affiche l'écran d'options disponibles suivant :

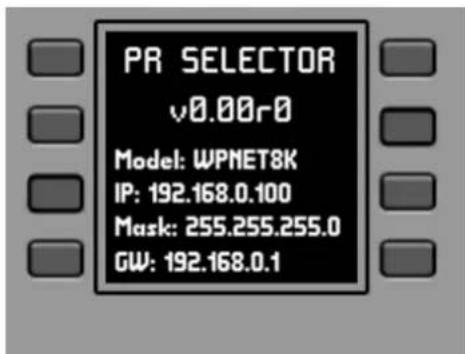

Une pression longue (supérieure à 5 secondes) sur n'importe quelle touche, de K1 à K8, affiche les paramètres de configuration de l'unité : nom, modèle, version du firmware et paramètres de connexion au réseau Ethernet :

PR SELECTOR v0.00r0 Model: WPMET8K IP: 192.168.0.100 Mask: 255.255.255.0 GW: 192.168.0.1

6.3 Gestion du WPNET12KV

Il est possible d'utiliser côte à côte une paire de panneaux composée d'un WPNET4KV et d'un WPNET8K, ce qui donne un nouveau panneau unique plus grand et ayant plus de commandes pour la programmation et le contrôle à distance, appelé WPNET12KV.

Reportez-vous au chapitre Installation côte à côte d'une paire de panneaux WPNET4KV et WPNET8K, encastrés ou en saillie pour plus d'informations sur le montage d'une telle paire.

OFF S1 ePLAYE S2 AIN2 S3 PC audio S4 S13 S14 K1 K5 K2 K6 K3 K7 K4 K8 S5 O-N. FM S9 S6 N2 ePLS S10 S7 220. LO2 S11 S8 220. NEX S12 K13 K9 K10 K11 K12

Commandes de façade/informations à l'écran

Le panneau obtenu, ou modèle WPNET12KV, a globalement l'aspect de l'image précédente.

Le WPNET12KV offre les fonctions de télécommande suivantes avec une MIMO4040DN, fonctions programmées dans l'application EclerNet Manager :

• Sélection de sources ou de presets parmi une liste prédéfinie dans le projet EclerNet
• Réglage du volume d'un signal prédéfini dans le projet EclerNet
• Coupure/rétablissement du signal en question (MUTE ON/OFF) prédéfini dans le projet EclerNet

Dans l'image précédente représentant la face avant, les commandes physiques sont :

• K1 à K12 : touches associées aux fonctions auxquelles elles font face dans l'écran
- K13 : commande rotative numérique ou encodeur, avec fonctions de rotation et de pression

Et les champs d'informations affichés à l'écran sont :

• S1 à S12 : champs de texte 1 à 12
• S13 : indication du volume réglé (niveau du signal)
• S14 : valeur numérique du volume réglé (niveau du signal)

Les possibilités de commande et de fonctionnement de cette unité sont identiques à celles décrites en section Gestion du WPNET4KV pour le modèle WPNET4KV, mais en faisant passer ici le nombre de touches de sélection directe et d'options de sélection affichées à l'écran de 4 à 12.

6.4 Gestion du WPNETEX

Le WPNETEX, ou WPNET « EXTENDED », est le modèle de la gamme de panneaux WPNET ayant les plus grandes possibilités de contrôle, certaines étant recommandées pour un profil d'utilisateur de système avancé. Toutes les fonctions possibles de commande à distance d'une MIMO4040DN peuvent être activées ou non pour une utilisation simultanée depuis un même WPNETEX, et programmées au moyen de l'application EclerNet Manager :

• Sélection de presets parmi une liste prédéfinie dans le projet EclerNet
• Sélection de sources sonores parmi une liste prédéfinie dans le projet EclerNet
• Réglage du volume d'un signal prédéfini dans le projet EclerNet
• Coupure/rétablissement du signal en question (MUTE ON/OFF) prédéfini dans le projet EclerNet
• Correction tonale (égaliseur) sur un maximum de trois bandes, ou filtres d'égaliseur 1 à 3 d'une sortie (mono ou stéréo) d'une MIMO4040DN, préconfigurés dans le projet EclerNet.

Comme il offre plus de fonctions de commande de types différents, le fonctionnement de cet appareil n'est pas basé sur l'activation d'options à sélection immédiate par pression directe des touches auxquelles elles sont assignées, mais sur des menus accessibles par ces touches, et dans lesquels la sélection se fait en tournant la commande rotative puis en la pressant pour confirmer la sélection faite.

Les informations textuelles affichées correspondent aux fonctions activées lors de la programmation du WPNETEX dans le projet EclerNet. Si, par exemple, la fonction de sélection de preset n'est pas activée, cette option n'apparaîtra pas comme un menu disponible. Ou si vous activez une correction tonale à 2 bandes, seules celles-ci – et non les 3 qui peuvent exister – apparaîtront comme réglables lors de l'accès au menu de l'égaliseur.

INICIO S1 DUO-NE S2 EQUALIZ S3 S5 S6 S1 K1 K2 K3 K4 K5

Commandes de façade/informations à l'écran

Dans l'image précédente représentant la façade, les commandes physiques sont :

- K1 à K4 : touches associées à la sélection de menu/option adjacente S1 à S4 affichée à l'écran

- K5 : commande rotative numérique (encodeur), avec fonctions de rotation et de pression

Et les champs d'informations affichés à l'écran sont :

• S1 à S4 : champs de texte 1 à 4

• S5 : indication du volume réglé (niveau du signal)

• S6 : valeur numérique du volume réglé (niveau du signal)

Une fois l'unité connectée au réseau, alimentée (par PoE ou alimentation externe optionnelle) et correctement configurée au moyen de l'application EclerNet Manager, l'écran principal affiche une image du type suivant :

INICIO DUO-NET EQUALIZER 61

Exemple d'écran principal

- S1 : preset actif, « INICIO » dans l'exemple précédent. Menu de sélection de preset accessible avec K1

- S2 : source sonore sélectionnée, « DUO-NET » dans l'exemple précédent. Menu de sélection de source accessible avec K2

• S3 : texte permettant d'accéder au menu de correction tonale (égaliseur) avec K3

6.4.1 Sélection de preset

Le champ de texte S1 affiche le preset actif, nommé « INICIO » sur la MIMO4040DN dans l'exemple ci-dessus. Presser la touche K1 vous amène au menu de sélection de preset :

PRESET SEL INICIO INICIO BACK

Dans ce menu, S3 affiche le preset actif, tandis que S2 fait clignoter les presets disponibles quand vous naviguez dans le carrousel assigné en faisant tourner K5 :

PRESET SEL -9dBVOL INICIO BACK PRESET SEL -15dBVOL INICIO BACK PRESET SEL MUTE INICIO BACK etc.

Presser K5 confirme que le preset affiché à l'écran doit être chargé, soit le preset « MUTE » dans l'écran précédent, et ramène à l'écran principal dans lequel l'information de preset actif a été mise à jour en S1 :

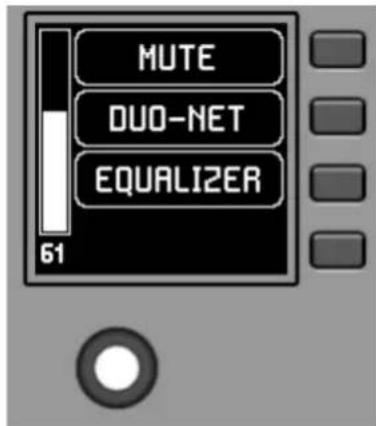

MUTE DUO-NET EQUALIZER 61

Une nouvelle pression de K1 donne accès au menu de sélection de preset avec ce nouvel aspect (preset actif = « MUTE ») :

PRESET SEL MUTE MUTE BACK

6.4.2 Sélection de sources

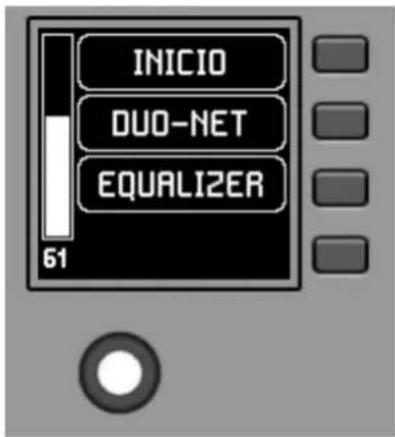

Le champ de texte S2 affiche la source active, nommée « DUO-NET » sur la MIMO4040DN dans l'exemple précédent.

INICIO DUO-NET EQUALIZER 61

Dans l'écran principal, presser la touche K2 ouvre le menu de sélection de source :

Dans ce menu, S3 affiche la source sélectionnée, tandis que S2 fait clignoter les sources disponibles quand vous naviguez dans le carrousel assigné en faisant tourner K5 :

SOURCE SEL FM TUNER DUO-NET BACK SOURCE SEL ePLAYER1 DUO-NET BACK SOURCE SEL DANTEIG DUO-NET BACK etc.

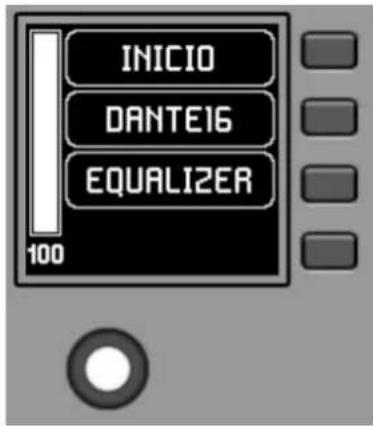

Presser K5 confirme la sélection de la source affichée à l'écran, « DANTE16 » dans notre exemple, et ramène à l'écran principal dans lequel l'information de source sélectionnée a été mise à jour en S1 :

INICIO DANTE16 EQUALIZER 100

Une nouvelle pression de K2 donne accès au menu de sélection de source avec ce nouvel aspect (source sélectionnée = « DANTE16 ») :

SOURCE SEL DANTEIG DANTEIG BACK

6.4.3 Réglages de correction tonale (égaliseur)

Dans l'écran principal, le champ S3 affiche le texte donnant accès au menu de correction tonale (Equalizer ou égaliseur). Presser K3 donne accès à ce menu :

INICIO DANTE16 EQUALIZER 100 BAS MID TRE 0.0 BACK

Ce nouvel écran affiche les filtres d'égaliseur disponibles pour la correction tonale, avec les noms choisis dans le projet EclerNet (noms à 3 caractères, BAS (BASS), MI (MID) et TRE (TREBLE) pour graves, médiums et aigus dans l'exemple précédent). Presser les touches K1 à K3 sélectionne l'un d'entre eux et tourner K5 permet de régler son gain (accentuation ou atténuation). Exemple pour le filtre de médiums MID après avoir pressé K2 et tourné K5 :

BAS MID TRE +7.0 BACK

Les modifications apportées à ces paramètres sont effectuées en temps réel et ne nécessitent pas de presser K5 ni aucune autre action pour confirmer. Cependant, une longue pression de K5 (supérieure à 3 secondes) dans ce menu ramène les filtres de l'égaliseur à 0 (pas de correction).

Presser K4 fait sortir de ce menu pour revenir à l'écran principal.

6.4.4 Réglage de volume/coupure du son (MUTE)

Comme tout autre panneau de la série WPNET, les options de contrôle du volume, si elles sont activées, sont disponibles en écran principal en tournant K5 (réglage du volume) et/ou en pressant K5 (commande de coupure du son ou MUTE).

Lorsqu'on tourne la commande rotative K5 pour modifier le volume qu'elle contrôle, un autre écran s'affiche de façon temporaire, l'écran antérieur ou principal revenant après quelques secondes. Exemple :

EXTEND C... DUO-NET 74

• S1 : nom (étiquette) attribué au panneau de commande, choisi dans l'application EclerNet Manager. Dans l'exemple, il s'agit de « EXTENDED C... » (EXTENDED CONTROL).
• S2 : option du carrousel de sources actuellement sélectionnée. Dans l'exemple, il s'agit de « DUO-NET »
• S5, S6 : valeur de volume réglée par la commande rotative, affichée en temps réel, et correspondant à la même valeur numérique affichée en grands caractères dans la partie basse de l'écran (74 dans l'exemple ci-dessus).

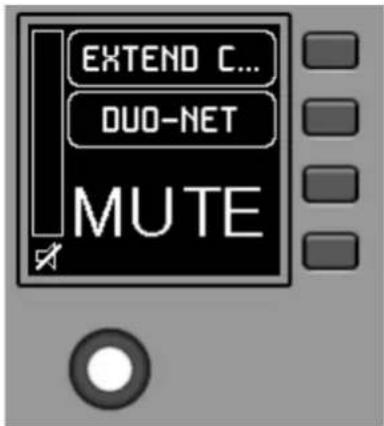

Presser la commande rotative active la fonction MUTE de coupure du son si ce déclenchement est autorisé pour le WPNETEX :

Si la fonction de contrôle de volume n'est pas activée pour le WPNETEX, tourner ou presser la commande rotative affiche temporairement un écran du type suivant, avec au centre les symboles « - - » qui clignotent :

CTRL ZONE1 -- -- --

Une pression longue (supérieure à 5 secondes) sur la commande rotative affiche les paramètres de configuration de l'unité : nom, modèle, version du firmware et paramètres de connexion au réseau Ethernet :

EXTEND CTRL v0.00r0 Model: WPNETEX IP: 192.168.0.100 Mask: 255.255.255.0 GW: 192.168.0.1

6.5 Fonctionnement des WPNET4KV ou WPNET12KV en MODE MULTI

Dans EclerNet Manager, il est possible d'incorporer à un projet des panneaux WPNET4KV et/ou WPNET12KV de type « MULTI ». Ce type de panneau est associé respectivement à un panneau mural physique WPNET4KV ou WPNET12KV, programmé pour tenir le rôle de différents panneaux WPNET4KV ou WPNET12KV individuels inclus dans le projet. Ces panneaux individuels peuvent eux-mêmes avoir une liaison directe avec de vrais panneaux WPNET4KV ou WPNET12KV, ou n'exister que virtuellement dans le projet.

De cette façon, en jouant le rôle de plusieurs panneaux individuels, chacun avec sa propre programmation, il est possible depuis un seul panneau de commande physique d'agir sur différentes zones d'une MIMO4040DN (panneaux avec sélecteurs de source) et/ou même d'opter pour différents jeux de presets (panneaux avec sélecteurs de preset).

Un panneau MULTI, une fois programmé, affichera à l'écran les informations du panneau individuel dont il joue le rôle :

DUO-NET FM TUNER ePLAYER1 NEXT 56 CTRL ZONE1 DUO-NET 71 ->rotation de la commande=

L'image ci-dessus montre comment une commande programmée en tant que WPNET4KV MULTI joue le rôle d'une commande individuelle WPNET4KV appelée « CTRL ZONE1 » et affiche donc ses options ets autres informations de carrousel.

Une longue pression sur la commande rotative (supérieure à 5 secondes) donne accès au menu de changement de rôle de ce panneau mural de type MULTI :

CTRL ZONE2 CTRL ZONE1

Dans l'exemple précédent, on voit qu'il y a deux choix de panneau possibles pour le panneau MULTI : CTRL ZONE1 et CTRL ZONE2. Avec K1 et K2, il est dans ce cas possible de sélectionner l'un ou l'autre. Exemple de sélection du panneau individuel CTRL ZONE2 (touche K2) :

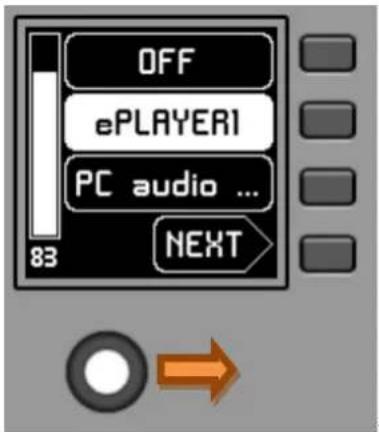

OFF ePLAYER1 PC audio ... NEXT 83

->rotation de la commande=

CTRL ZONE2 ePLAYER1 63

On peut voir dans ce cas que les options offertes par le carrousel de sélection et le reste des informations du panneau individuel WPNET4KV « CTRL ZONE2 » diffèrent de celles offertes par le précédent panneau « CTRL ZONE1 ».

Dans l'application EclerNet Manager, il est possible de définir :

1. Le nombre de panneaux individuels inclus dans un projet
2. La programmation spécifique de chacun de ceux-ci, et leur liaison ou non avec des panneaux de commande réels
3. Le nombre de panneaux WPNET4KV et/ou WPNET12KV de type MULTI
4. La programmation de ceux-ci : sélection, dans la liste des panneaux individuels de type WPNET4KV et WPNET12KV préalablement définie, de ceux qui feront partie de la liste des panneaux dont ils peuvent jouer le rôle.

Une fois l'unité connectée au réseau, alimentée (par PoE ou alimentation externe optionnelle) et correctement configurée au moyen de l'application EclerNet Manager, l'écran principal affiche une image du type suivant :

DUO-NET FM TUNER ePLAYERI NEXT 56

Exemple d'écran principal

Les champs de texte S1 à S3 affichent les trois premières options sélectionnables au moyen des touches K1 à K3. Le champ S4 affiche le mot « NEXT » (suivant) qui vous invite à presser la touche K4 pour afficher d'autres options sélectionnables. Le nombre total d'options sélectionnables se définit en gérant les carrousels d'entrées audio (sources sonores) ou de presets pour chaque panneau de commande, au moyen de l'application EclerNet Manager.

S'il n'y a pas plus de 4 options sélectionnables, l'écran les affiche directement dans les champs S1 à S4, sans ajouter l'option « NEXT » associée à la touche K4.

Dans l'exemple ci-dessus, qui utilise un carrousel de sources audio comme options sélectionnables, nous voyons les informations suivantes :

• S1, option 1 (actuellement sélectionnée car affichée en négatif) : entrée audio intitulée DUO-NET de la MIMO4040DN. Sélectionnable en pressant la touche K1
• S2, option 2 : entrée audio intitulée FM TUNER de la MIMO4040DN. Sélectionnable en pressant la touche K2
• S3, option 3 : entrée audio intitulée ePLAYER1 de la MIMO4040DN. Sélectionnable en pressant la touche K3
• S4, option 4 : passez à l'écran d'options disponibles suivant en pressant la touche K4.
• S5, VU-mètre indiquant le volume actuellement réglé pour le signal audio que contrôle le panneau de commande (ce signal peut être une sortie, une entrée, un point d'intersection de la matrice ou l'envoi de la source actuellement sélectionnée à la sortie de destination).
• S6, valeur du volume actuellement réglé pour le signal audio que contrôle le panneau de commande, ou symbole « MUTE » si le signal audio est coupé.

L'image suivante montre l'entrée FM TUNER sélectionnée et une autre valeur de réglage de volume dans le VU-mètre, dans ce cas la valeur d'envoi de cette entrée (source sonore) à la sortie de destination (83).

DUO-NET FM TUNER ePLAYER1 NEXT 83

Lorsqu'on tourne la commande rotative K5 pour modifier le volume qu'elle contrôle, un autre écran s'affiche de façon temporaire, l'écran antérieur ou principal revenant après quelques secondes. Exemple :

CTRL ZONE1 DUO-NET 68

• S1 : nom (étiquette) attribué au panneau de commande, choisi dans l'application EclerNet Manager. Dans cet exemple, il s'agit de « CTRL ZONE1 ».
• S2 : option du carrousel actuellement sélectionnée. Dans cet exemple, il s'agit de « DUO-NET »
• S5, S6 : valeur de volume réglée par la commande rotative, affichée en temps réel, et correspondant à la même valeur numérique affichée en grands caractères dans la partie basse de l'écran (68 dans l'exemple ci-dessus).

Presser la commande rotative active la fonction MUTE de coupure du son si ce déclenchement est autorisé pour le WPNET4KV :

CTRL ZONE1 DUO-NET MUTE

Si la fonction de contrôle de volume n'est pas activée pour le WPNET4KV, tourner ou presser la commande rotative affiche temporairement un écran du type suivant, avec au centre les symboles « - - » qui clignotent :

CTRL ZONE1 -- -- --

Une pression longue (supérieure à 5 secondes) sur la commande rotative affiche les paramètres de configuration de l'unité : nom, modèle, version du firmware et paramètres de connexion au réseau Ethernet :

CTRL ZONE1 v0.00r0 Model: WPMET4KV IP: 192.168.0.100 Mask: 255.255.255.0 GW: 192.168.0.1

7 REMARQUES :

Vérifiez que toutes les unités MIMO4040DN, WPNET, etc. du projet fonctionnent avec les dernières versions de firmware disponibles.

Sur www.ecler.com, un ensemble logiciel/firmware EclerNet est toujours disponible, avec les dernières versions officielles de firmware et de logiciel EclerNet Manager.

8 FACE AVANT

8.1 WPNET4K / EX

ecler 2 3 4 1

1. Façade
2. Écran LCD
3. Touches de sélection (K1 à K4)
4. Encodeur rotatif (K5)

8.2 WPNET8K

ecler 3 2 4 1

1. Façade
2. Écran LCD
3. Touches de sélection (K1 à K4)
4. Touches de sélection (K5 à K8)

9 FACE ARRIÈRE

1. J102, J107 : connecteurs de liaison des panneaux WPNET4KV et WPNET8K
2. J104 : connecteur RJ-45
3. J106 : connecteur d'alimentation externe CC 24 V

10 SCHÉMA SYNOPTIQUE

10.1 WPNET4KV / EX

10.2 WPNET8K

11 CARACTÉRISTIQUES TECHNIQUES

11.1 WPNET4KV / EX

DIGITAL CHARACTERISTICS:

Control keys	Encoder, 4 CONTROL keys
Indicators	LCD Display – 128x128 Pixels
Communication Standard	Ethernet

SUPPLY CHARACTERISTICS:

• Une unité modèle WPNET4KV, WPNET8K ou WPNETEX
• Châssis pour le montage sur des systèmes mécaniques simples
• Vis de fixation à la boîte d'encastrement ou de montage en saillie
• Aimant pour déposer la façade
• Boîtier de montage en saillie
  • Guide de prise en main
• Carte de garantie
• Uniquement avec le WPNET8K : gaines de connexion au WPNET4KV, convertissant la paire de panneaux en un seul panneau WPNET12KV.

WPNET4KV et WPNET8K

Compatibilités

ecler OFF CO 81 CO 82 NEXT 55

ecler OFF AUX 1 CO 81 AUX 2 C... mic 1 CO 83 NEXT

COMPATIBLES AVEC :

• MIMO88
- MIMO88SG
• MIMO1212SG
- Série NXA

MODE D'EMPLOI

14 INTRODUCTION COMPATIBILITÉS

Les WPNET4KV, WPNET8K et WPNETEX sont des panneaux muraux numériques conçus pour exprimer leur plein potentiel quand ils fonctionnent en conjonction avec la matrice numérique Dante MIMO4040DN comme appareil hôte (prenant ainsi le contrôle à distance de certains de ses paramètres).

Cependant, une nouvelle version de firmware (à partir de JUIN 2019) pour les modèles WPNET4KV et WPNET8K (attention : pas pour le WPNETEX) a été mise au point afin de les rendre également compatibles avec de nombreux autres équipements EclerNet : matrices numériques MIMO88, MIMO88SG, MIMO1212SG et gestionnaires audio numériques de la série NXA.

La nouvelle version de firmware est identifiée, dans le pack EclerNet habituel comprenant logiciel et firmware disponible sur www.ecler.com, par un suffixe « R », le R signifiant « Rétrocompatible ». Exemples :

• firmware_WPNET_R_v1_00r2.bin : c'est un fichier de firmware pour WPNET4K et WPNET8K qui les rend compatibles avec une unité MIMO88, MIMO88SG, MIMO1212SG ou de la série NXA comme appareil hôte.
• firmware_WPNET_v1_02r7.bin : c'est un fichier de firmware pour la série WPNET (toute la série, incluant WPNET4KV, WPNET8K et WPNETEX) qui les rend compatibles uniquement avec la MIMO4040DN comme appareil hôte.

Note importante : un WPNET4KV ou WPNET8K ne peut exécuter qu'un seul des deux firmwares ci-dessus :

- celui qui fonctionne exclusivement avec la MIMO4040DN (mais pas avec les MIMO88, MIMO88SG, MIMO1212SG et NXA)

ou

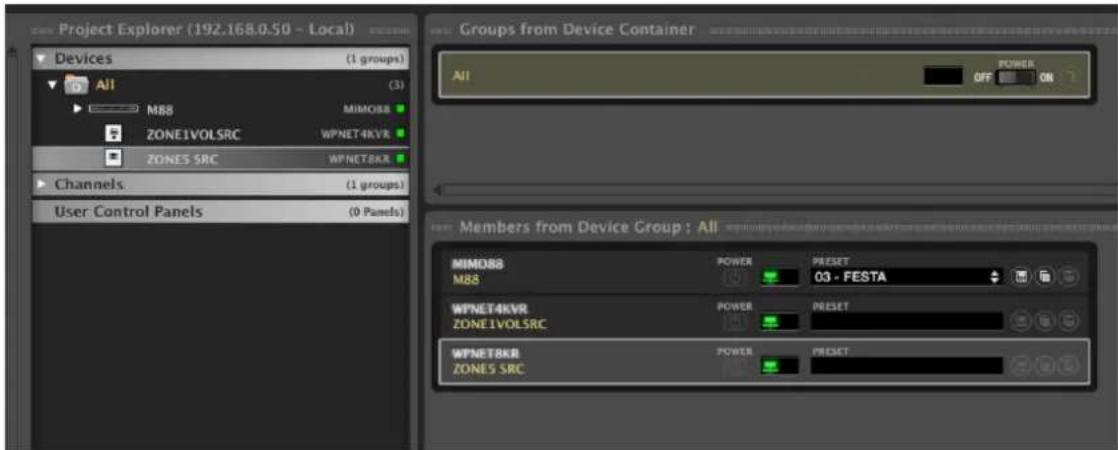

- celui qui est « rétrocompatible » et qui fonctionne avec les MIMO88, MIMO88SG, MIMO1212SG et NXA (mais pas avec la MIMO4040DN).

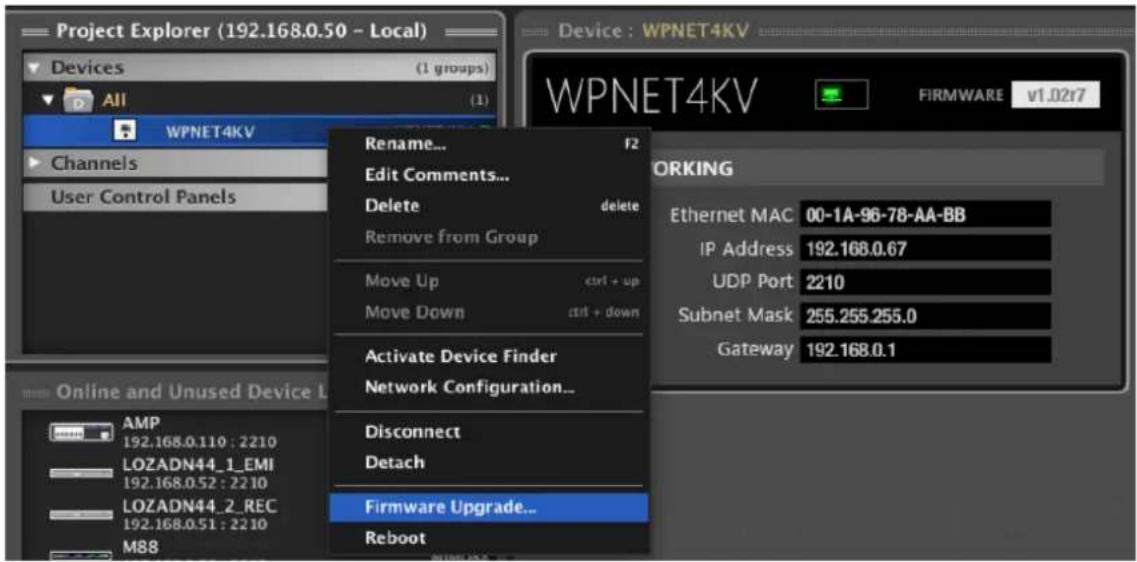

Les panneaux WPNET4KV et WPNET8K peuvent être à tout moment mis à niveau à tout moment au moyen de n'importe lequel de ces deux firmwares.

Remarque : il est possible d'utiliser côte à côte une paire de panneaux se composant d'un WPNET4KV et d'un WPNET8K, ce qui donne un nouveau panneau unique de plus grande dimension et ayant plus de commandes, appelé WPNET12KV. Un boîtier double WPa2FMBOX est nécessaire pour encastrer les deux appareils ensemble, ou un boîtier double WPa2SMBOX pour un montage en saillie. Les deux boîtiers WPa2FMBOX et WPa2SMBOX sont vendus séparément.

Note : quand un WPNET4KV et un WPNET8K, tous les deux avec la même version de firmware « rétrocompatible », sont adjoints pour former une unité WPNET12KVR, celle-ci peut être utilisée pour contrôler des MIMO88, MIMO88SG, MIMO1212SG et NXA.

Voir le mode d'emploi des WPNET4KV, WPNET8K et WPNETEX pour plus de détails sur la création d'un WPNET12KV à partir d'un WPNET4KV et d'un WPNET8K.

15 TABLEAU DE RÉTROCOMPATIBILITÉ ET DE COMMANDE

Voici les options de commande des WPNET4KV, WPNET8K et WPNET12KV pour les appareils hôtes EclerNet en mode rétrocompatible, et le nombre maximal d'unités WP qui peuvent être utilisées dans chaque cas, connectées à un même appareil hôte :

Appareil hôte	Modèle de WPNET	WPNET4KV	WPNET8K	WPNET12KV
MIMO88**/MIMO88SG	Nombre maximal d'unités *	8(WPNET4KV et/ou WPNET8K et/ou WPNET12KV combinés)
	Options de commande	• Sélection de preset ou de source• Contrôle du volume• Commande MUTE	• Sélection de preset ou de source	• Sélection de preset ou de source• Contrôle du volume• Commande MUTE
MIMO88CONFERENCE**/MIMO88SGCONFERENCE	Nombre maximal d'unités *	6(WPNET4KV et/ou WPNET8K et/ou WPNET12KV combinés)
	Options de contrôle	• Sélection de preset ou de source• Contrôle du volume• Commande MUTE	• Sélection de preset ou de source	• Sélection de preset ou de source• Contrôle du volume• Commande MUTE
MIMO1212	Nombre maximal d'unités *	12(WPNET4KV et/ou WPNET8K et/ou WPNET12KV combinés)
	Options de contrôle	• Sélection de preset ou de source• Contrôle du volume• Commande MUTE	• Sélection de preset ou de source	• Sélection de preset ou de source• Contrôle du volume• Commande MUTE
MIMO1212SGCONFERENCE	Nombre maximal d'unités *	10(WPNET4KV et/ou WPNET8K et/ou WPNET12KV combinés)
	Options de contrôle	• Sélection de preset ou de source• Contrôle du volume• Commande MUTE	• Sélection de preset ou de source	• Sélection de preset ou de source• Contrôle du volume• Commande MUTE
NXA4-80NXA4-200NXA4-400NXA6-80NXA6-200	Nombre maximal d'unités *	8(WPNET4KV et/ou WPNET8K et/ou WPNET12KV combinés)
	Options de contrôle	• Sélection de source• Contrôle du volume	• Sélection de source	• Sélection de source• Contrôle du volume

* Note : concernant le nombre maximal d'unités WPNET :

Chaque unité WPNET établit et « consomme » une connexion client TP-NET avec l'appareil hôte (qu'il s'agisse d'une unité MIMO ou NXA) pour prendre le contrôle de certains de ses paramètres. Les chiffres ci-dessus concernant le nombre maximal d'unités WPNET (8, 6, 12, 10 et 8) pour chaque type d'appareil hôte indiquent en réalité le nombre maximal de connexions client TP-NET pouvant être prises en charge. En d'autres termes, si un appareil externe d'autre marque (de type unité de contrôle Crestron®, Extron®, Neets®, AMX®, etc.) doit également prendre le contrôle du même appareil hôte, il « consommera » également une de ces connexions client disponibles.

Exemple :

• une MIMO88SG CONFERENCE peut prendre en charge un maximum de 6 unités WPNET4K/WPNET8K/WPNET12KV et donc zéro connexion client TP-NET supplémentaire
• une MIMO88SG CONFERENCE peut prendre en charge un maximum de 5 unités WPNET4K/WPNET8K/WPNET12KV quand il y a 1 connexion client TP-NET supplémentaire
• etc.

** Note : Comprend 2 unités MIMO88 liées en mode maître-esclave (taille totale de la matrice 16x16)

16 MISE A NIVEAU DU FIRMWARE WPNET « R »

D'abord, il est important de noter les versions de logiciel et de firmware à partir desquelles ont été incluses ses fonctions de rétrocompatibilité :

• Application EclerNet Manager (ENM) : v5.03r9 et plus récente
- WPNET4KVR et WPNET8KR (versions rétrocompatibles) : version de firmware 1.00r3 et plus récente
- MIMO88, MIMO88SG, MIMO1212SG, MIMO88 CONFERENCE, MIMO88SG CONFERENCE et MIMO1212SG CONFERENCE: version de firmware 2.02r1 et plus récente
- NXA4-80, NXA4-200, NXA4-400, NXA6-80 et NXA-6-200 : version de firmware 2.02r1 et plus récente

Le processus de mise à niveau d'un WPNET4KV ou WPNET8K avec une version de firmware rétrocompatible est le même que pour toute mise à niveau de firmware d'un matériel EclerNet.

Une fois qu'une unité WPNET standard est sous le contrôle d'ENM, une version de firmware « R » doit être téléchargée. Exemple avec un modèle WPNET4KV :

Project Explorer (192.168.0.50 - Local) Devices (1 groups) All (1) WPNET4KV Channels User Control Panels Rename... Edit Comments... Delete remove from Group Move Up ctrl + up Move Down ctrl + down Activate Device Finder Network Configuration... Disconnect Detach Firmware Upgrade... Reboot WORKING Ethernet MAC 00-1A-96-78-AA-BB IP Address 192.168.0.67 UDP Port 2210 Subnet Mask 255.255.255.0 Gateway 192.168.0.1 AMP 192.168.0.110 : 2210 LOZADN44_1_EMI 192.168.0.52 : 2210 LOZADN44_2_REC 192.168.0.51 : 2210 M88

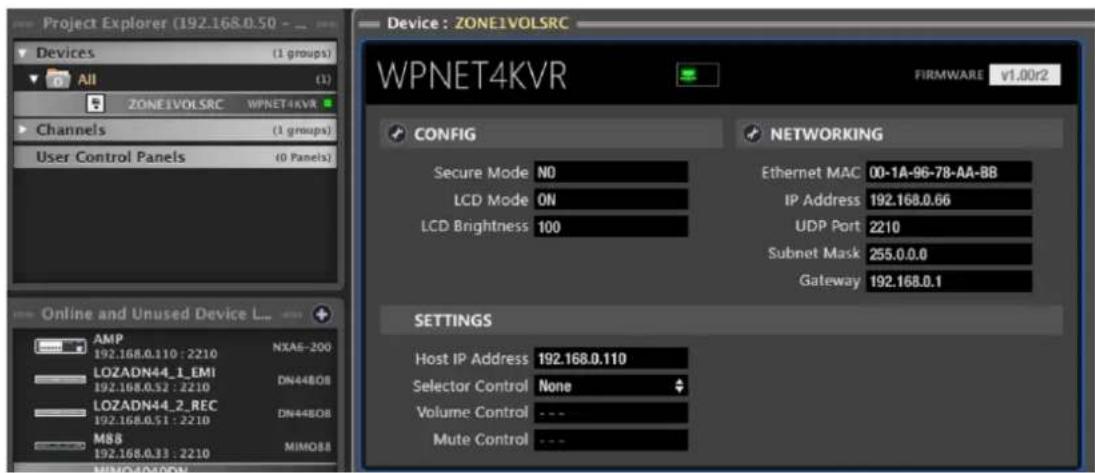

Une fois le processus de mise à niveau terminé, l'unité réapparaît sous un nouveau nom, WPNET4KVR (R pour rétrocompatible) avec d'autres paramètres dans sa vue détaillée :

Project Explorer (192.168.0.50 - ... Devices (1 groups) All (1) ZONE1VOLSRC WPNET4KVR Channels (1 groups) User Control Panels (0 Panels) Device: ZONE1VOLSRC WPNET4KVR FIRMWARE v1.00r2 CONFIG NETWORKING Secure Mode NO Ethernet MAC 00-1A-96-78-AA-BB LCD Mode ON IP Address 192.168.0.66 LCD Brightness 100 UDP Port 2210 Subnet Mask 255.0.0.0 Gateway 192.168.0.1 AMP 192.168.0.110 : 2210 NXAG-200 LOZADN44_1_EMI 192.168.0.52 : 2210 DN448OB LOZADN44_2_REC 192.168.0.51 : 2210 DN448OB M88 192.168.0.33 : 2210 MIMO88 SETTINGS Host IP Address 192.168.0.110 Selector Control None Volume Control --- Mute Control --- Online and Unused Device L...

17 WPNET4KVR-WPNET8KR-WPNET12KVR et série MIMO88

La série MIMO et les unités WPNET rétrocompatibles utilisent des commandes virtuelles pour communiquer et fonctionner. Un jeu de commandes virtuelles (dans une plage de 1 à 64) doit être sélectionné dans chaque unité WPNET R, et des télécommandes virtuelles doivent également être réglées en conséquence dans la configuration de l'appareil hôte MIMO pour que cela fonctionne.

Ce guide fournit les connaissances de base en matière de programmation et d'utilisation de WPNET R. Consultez le mode d'emploi EclerNet pour plus d'informations sur les commandes virtuelles, les télécommandes virtuelles et les carrousels de sources/presets.

Une fois qu'un WPNET4KV ou WPNET8K (ou WPNET12KV) a été mis à niveau avec la version de firmware rétrocompatible et qu'il est devenu un WPNET4KVR ou WPNET8KR (ou WPNET12KVR), il doit être ajouté au même fichier de projet que le reste des équipements matériels du système EclerNet :

Project Explorer (192.168.0-50 - Local) Groups from Device Container All M88 MIMO88 ZONE1VOLSRC WPNET4KVR ZONES SRC WPNET8AR Channels (1 groups) User Control Panels (0 Panels) Members from Device Group : All MIMO88 M88 POWER Preset Q3 - FESTA WPNET4KVR ZONE1VOLSRC POWER Preset WPNET8AR ZONES SRC POWER Preset

Dans l'exemple ci-dessus, une MIMO88, un WPNET4KVR et un WPNET8KR ont été inclus dans le même fichier de projet.

17.1 Configuration d'un WPNET4KVR/WPNET12KVR

Voici la vue détaillée de ces panneaux dans ENM :

WPNET4KVR FIRMWARE v1.00r2 CONFIG SECURE Mode NO LCD Mode ON LCD Brightness 100 NETWORKING Ethernet MAC 00-1A-96-78-AA-BB IP Address 192.168.0.66 UDP Port 2210 Subnet Mask 255.0.0.0 Gateway 192.168.0.1 SETTINGS Host IP Address 192.168.0.110 Selector Control None Volume Control --- Mute Control ---

WPNET12KVR FIRMWARE v1.00r2 CONFIG SECURE MODE NO LCD MODE ON LCD Brightness 100 NETWORKING Ethernet MAC 00-1A-96-78-AA-BB IP Address 192.168.0.66 UDP Port 2210 Subnet Mask 255.0.0.0 Gateway 192.168.0.1 SETTINGS Host IP Address 192.168.0.22 Selector Control Virtual 01 (1A) Volume Control Virtual 02 (1B) Mute Control Virtual 03 (2A)

La section CONFIG affiche ces paramètres généraux :

- Secure Mode (mode sécurisé) : lorsqu'il est coché, la sélection de source ou de preset nécessite un appui prolongé (plus de 3 secondes) sur une touche du WPNET4KVR/WPNET12KVR pour être validée. Dans le cas contraire (option non cochée), la sélection se fait dès que l'on appuie sur la touche.

- LCD Mode : mode d'éclairage de l'écran LCD (ON pour activé, DIMMED pour un éclairage atténué ou TOTALLY OFF, totalement éteint) quand le panneau redevient inactif, après quelques secondes sans aucune action de l'utilisateur.

- LCD Brightness : niveau de luminosité de l'écran durant le fonctionnement normal, quand les panneaux ne sont pas en veille.

17.2 WPNET4KVR/WPNET12KVR et matrice de la série MIMO comme hôte

Les paramètres (section SETTINGS) qui doivent être configurés dans ENM pour le WPNET4KVR ou WPNET12KVR afin de définir leurs fonctions de commande d'une unité hôte MIMO sont :

- Host IP Address : adresse IP de la MIMO que le WPNET4KVR/WPNET12KVR doit télécommander.

- Selector Control (plage de 1 à 64) : commande virtuelle dans l'unité hôte qui servira à la sélection de source ou de preset, pointant ainsi vers un carrousel de sources ou de presets dans l'unité hôte. Elle se déclenche en pressant les touches de sélection du WPNET4KVR/WPNET12KVR.

- Volume Control (plage de 1 à 100) : commande virtuelle dans l'unité hôte qui servira au contrôle du volume, pointant ainsi vers un niveau individuel d'entrée, de sortie ou d'intersection de matrice dans l'unité hôte. Elle se déclenche en tournant la commande numérique du WPNET4KVR/WPNET12KVR.

- Mute Control (1 ou 100, 2 états possibles) : commande virtuelle dans l'unité hôte qui servira au contrôle de la coupure du son (MUTE), pointant ainsi vers la fonction MUTE individuelle d'une entrée, sortie ou intersection de matrice dans l'unité hôte. Elle se déclenche en pressant la commande numérique du WPNET4KVR/WPNET12KVR.

Ces 3 commandes virtuelles peuvent être utilisées en totalité ou partie, au cas où les 3 fonctions ne seraient pas rendues accessibles au profil de l'utilisateur final qui va gérer le WPNET4KVR/WPNET12KVR.

Dans l'exemple suivant, les commandes virtuelles sélectionnées sont les 1, 2 et 3 :

Ensuite, dans l'unité hôte, dans notre exemple une MIMO88, ces commandes virtuelles doivent être associées à des actions.

Ce premier exemple montre comment associer les commandes virtuelles contrôlées par le WPNET4KVR/WPNET12KVR à un sélecteur de source + commande de volume + fonction MUTE dans la MIMO88 :

- Ajoutez un nouveau panneau de télécommande virtuel (onglet REMOTES dans la MIMO).

Device : M88 MIMO88 GENERATOR SIGNAL PINK NOISE 600 2k 5k 150 10k 20 20k FREQUENCY PRESET PHONES OUT 1 : OUTPUT 1 CONFIG MODE 8x8 PRESET 1 START UP OFF OPERATING TIME 15 h.47 min. LOCAL TIME 20/05/2019 - 17:51:55 NETWORKING ETHERNET MAC 00-1A-90 IP ADDRESS 192.168. UDP PORT 2210 SUBNET MASK 255.0.0.0 GATEWAY 192.168. INPUTS MATRIX OUTPUTS PAGERS/DUCKERS GPIs/GPOs REMOTES REMOTE LIST Add New Remote Remote Type VIRTUAL Remote Name DAVID SR_VOL OK Cancel

- Configurez-le avec :

o fonction de sélection de source, à partir d'un carrousel d'options préalablement créé

o contrôle du volume de la source sélectionnée (ou d'une intersection de matrice)

o contrôle de la coupure du son (MUTE) de la source sélectionnée (ou d'une intersection de matrice)

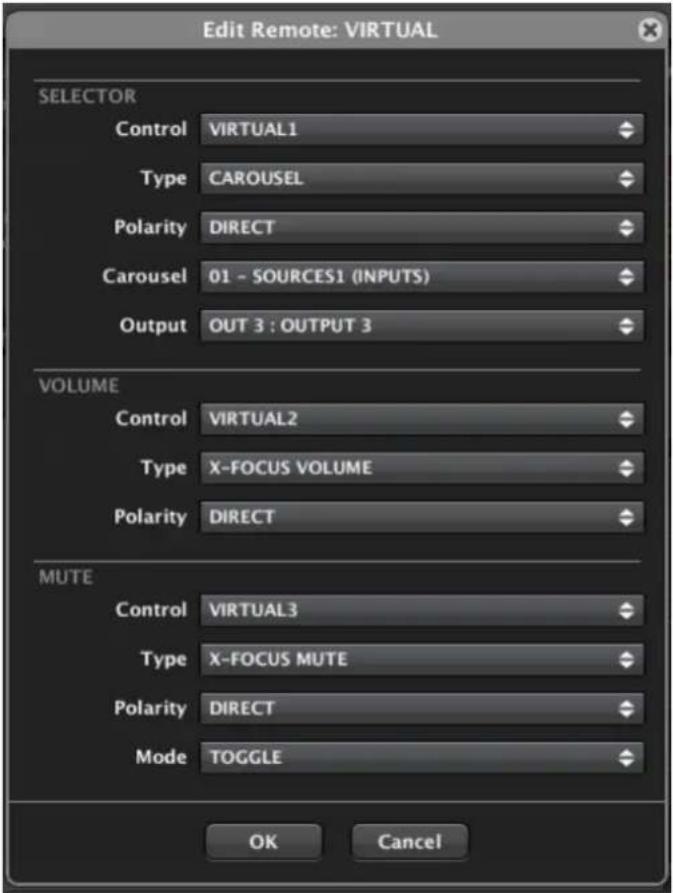

Edit Remote: VIRTUAL SELECTOR Control VIRTUAL1 Type CAROUSEL Polarity DIRECT Carousel 01 - SOURCES1 (INPUTS) Output OUT 3 : OUTPUT 3 VOLUME Control VIRTUAL2 Type X-FOCUS VOLUME Polarity DIRECT MUTE Control VIRTUAL3 Type X-FOCUS MUTE Polarity DIRECT Mode TOGGLE OK Cancel

- Remarque sur l'exemple ci-dessus :

La commande virtuelle 1 pointe sur la fonction SELECTOR, toujours associée à une liste d'options de carrousel. Le carrousel choisi dans ce cas est un carrousel de SOURCES (INPUTS ou entrées), ce qui signifie que le WPNET4KVR/WPNET12KVR permettra de sélectionner une source parmi celles incluses dans ce carrousel, source qui sera envoyée à la sortie 3.

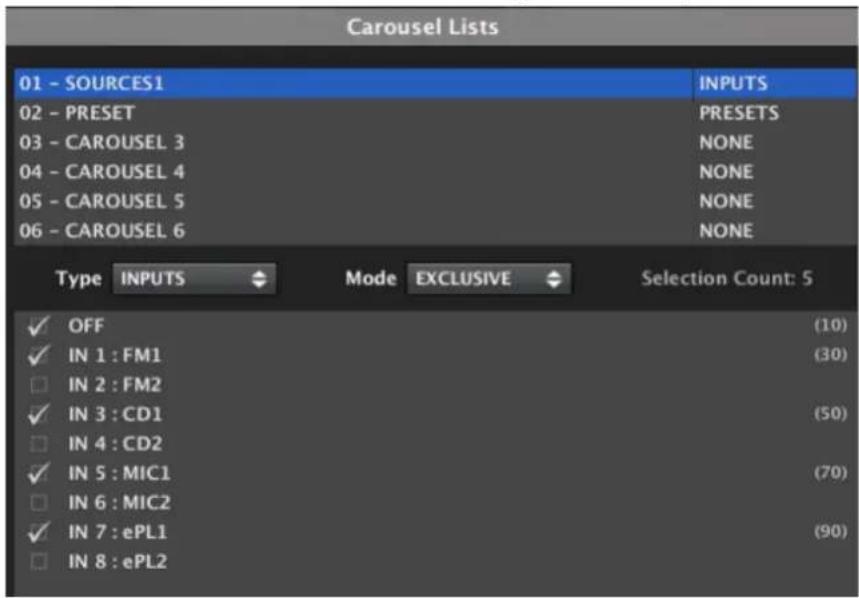

Carousel Lists 01 - SOURCES1 02 - PRESET 03 - CAROUSEL 3 04 - CAROUSEL 4 05 - CAROUSEL 5 06 - CAROUSEL 6 Type INPUTS Mode EXCLUSIVE Selection Count: 5 OFF IN 1 : FM1 IN 2 : FM2 IN 3 : CD1 IN 4 : CD2 IN 5 : MIC1 IN 6 : MIC2 IN 7 : ePL1 IN 8 : ePL2 INPUTS PRESETS NONE NONE NONE (10) (30) (50) (70) (90)

La commande virtuelle 2 pointe sur le volume d'une intersection de matrice (X-FOCUS VOLUME) : la commande de niveau (LEVEL) de l'intersection de matrice entre l'entrée sélectionnée et la sortie 3. Tourner l'encodeur numérique du WPNET4KVR/WPNET12KVR réglera le volume avec lequel l'entrée sélectionnée est envoyée à la sortie 3.

La commande virtuelle 3 pointe sur la fonction de coupure du son d'une intersection de matrice (X-FOCUS MUTE) : la commande MUTE de l'intersection de matrice entre l'entrée sélectionnée et la sortie 3. Presser l'encodeur numérique du WPNET4KVR/WPNET12KVR coupera/rétablira l'envoi du signal de l'entrée sélectionnée à la sortie 3. Avertissement : le mode TOGGLE doit être sélectionné pour permettre de couper/ rétablir le son par des pressions successives de l'encodeur.

L'exemple suivant montre comment associer les commandes virtuelles affectées au WPNET4KVR/WPNET12KVR à un sélecteur de PRESETS :

Edit Remote: VIRTUAL SELECTOR Control VIRTUAL1 Type CAROUSEL Polarity DIRECT Carousel 02 - PRESET (PRESETS) VOLUME Control VIRTUAL2 Type X-FOCUS VOLUME (UNAVAILABLE) Polarity DIRECT MUTE Control VIRTUAL3 Type X-FOCUS MUTE (UNAVAILABLE) Polarity DIRECT Mode TOGGLE OK Cancel

Remarque sur l'exemple ci-dessus :

- La commande virtuelle 1 pointe sur la fonction SELECTOR, toujours associée à une liste d'options de carrousel. Le carrousel choisi dans ce cas est un carrousel de PRESETS, ce qui signifie que le WPNET4KVR/WPNET12KVR permettra de choisir parmi les PRESETS inclus dans ce carrousel.

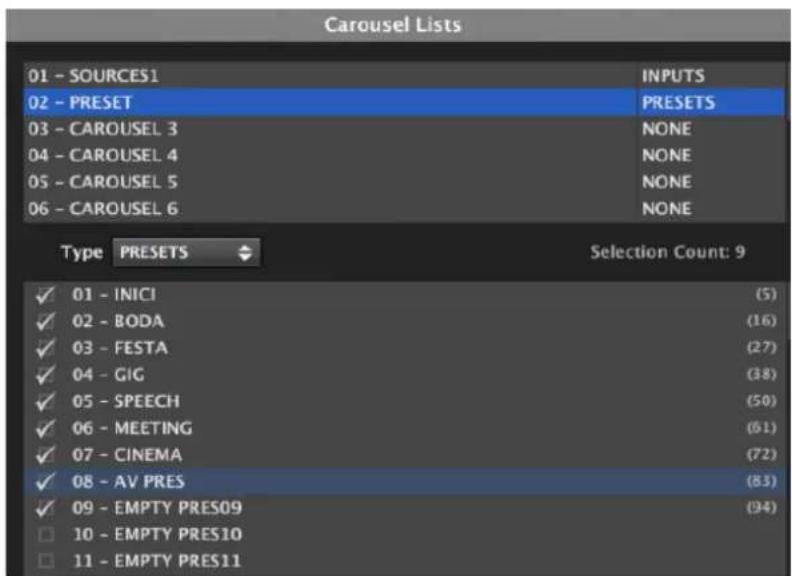

Carousel Lists 01 - SOURCES1 02 - PRESET 03 - CAROUSEL 3 04 - CAROUSEL 4 05 - CAROUSEL 5 06 - CAROUSEL 6 Type PRESETS Selection Count: 9 ✓ 01 - INICI (5) ✓ 02 - BODA (16) ✓ 03 - FESTA (27) ✓ 04 - GIG (38) ✓ 05 - SPEECH (50) ✓ 06 - MEETING (61) ✓ 07 - CINEMA (72) ✓ 08 - AV PRES (83) ✓ 09 - EMPTY PRES09 (94) □ 10 - EMPTY PRES10 □ 11 - EMPTY PRES11

Remarque sur l'exemple ci-dessus :

- Les commandes virtuelles 2 et 3 ne peuvent pas pointer vers le VOLUME et la coupure du son (MUTE) d'une intersection de matrice car il n'y a aucune indication de source quand la sélection concerne les PRESETS et non les SOURCES. C'est pourquoi ces options portent la mention (UNAVAILABLE), c'est-à-dire indisponibles.

Mais il y a toujours possibilité d'employer les commandes virtuelles 2 et 3 avec un WPNET4KVR/WPNET12KVR afin de contrôler un couple de commandes VOLUME et MUTE prédéterminées. Cela peut se faire en utilisant deux événements MIMO :

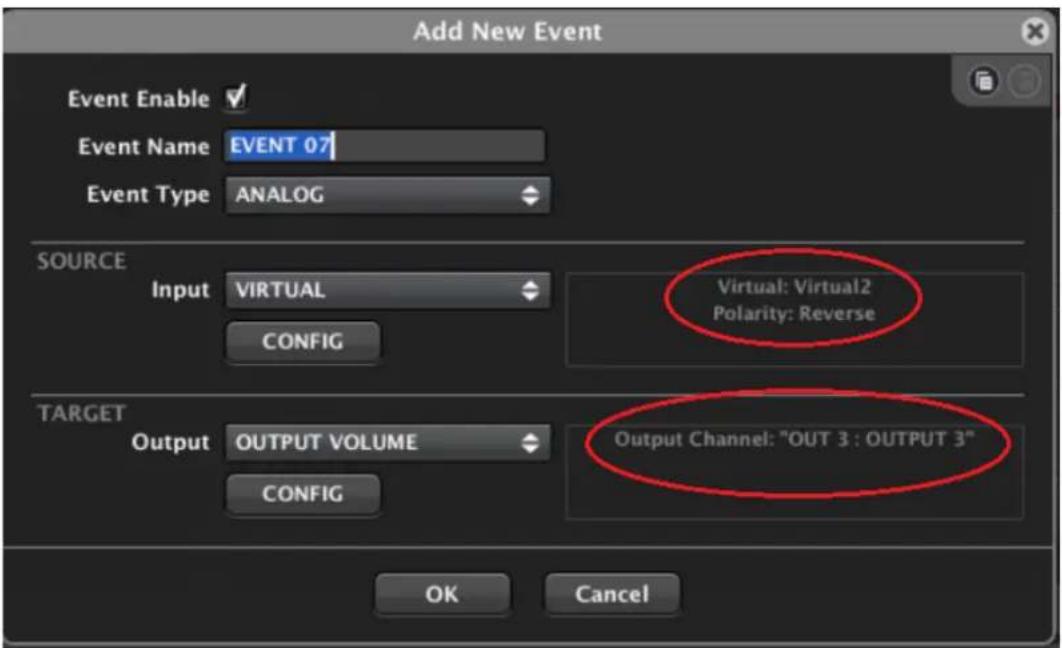

- Un événement analogique pour contrôler un volume donné au moyen de la commande virtuelle 2 (dans l'exemple le volume de la sortie 3) :

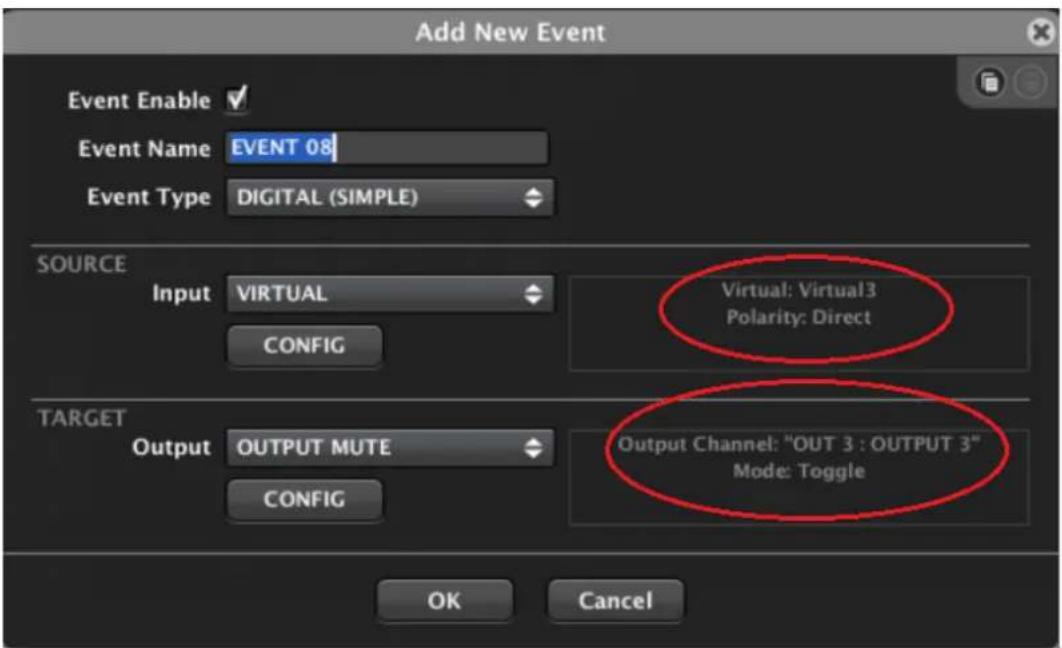

- Et un événement numérique pour contrôler une fonction MUTE au moyen de la commande virtuelle 3 (dans l'exemple la fonction MUTE de la sortie 3).

Avertissement : le mode TOGGLE doit être sélectionné pour permettre de couper/rétablir le son par des pressions successives de l'encodeur.

17.3 WPNET8KR et matrice de la série MIMO comme hôte

Avec un WPNET8KR, les possibilités de commande d'une unité hôte MIMO sont limitées à la sélection de source ou de preset car une seule commande virtuelle peut être utilisée, associée aux 8 touches disponibles en face avant :

Sur la face avant du WPNET8KR, il n'y a pas d'encodeur pouvant être tourné ou pressé, ce qui lui interdit de commander le volume ou la coupure du son (MUTE). C'est pourquoi les menus déroulants des fonctions Volume Control et Mute Control sont désactivés.

La télécommande virtuelle créée dans la MIMO n'a besoin cette fois que de la configuration SELECTOR, pointant vers la commande de sélecteur (Selector Control) utilisée dans le WPNET8KR (VIRTUAL 1 dans l'exemple suivant) :

Edit Remote: VIRTUAL SELECTOR Control VIRTUAL1 Type CAROUSEL Polarity DIRECT Carousel 01 - SOURCES1 (INPUTS) Output OUT 1 : OUTPUT 1 VOLUME Control VIRTUAL2 Type NONE MUTE Control VIRTUAL3 Type NONE OK Cancel

Les fonctions VOLUME et MUTE auront leur type réglé sur NONE (aucun) et n'utiliseront ainsi aucune commande virtuelle supplémentaire (puisque Type = NONE pour VIRTUAL 2 et 3, même si elles sont affichées dans l'exemple ci-dessus).

18 WPNET4KVR-WPNET8KR-WPNET12KVR et série NXA

La série NXA et les unités WPNET rétrocompatibles utilisent des commandes virtuelles pour communiquer et fonctionner. Un jeu de commandes virtuelles doit être sélectionné dans chaque unité WPNET R, et des télécommandes virtuelles doivent également être réglées en conséquence dans la configuration de l'appareil hôte NXA pour que cela fonctionne.

Dans le cas d'un hôte de la série NXA, voici les commandes virtuelles qui peuvent être utilisées avec un WPNET4KVR, WPNET8KR ou WPNET12KVR :

SETTINGS Host IP Address Selector Control Volume Control Mute Control None ✓ Virtual 01 (1A) Virtual 02 (1B) Virtual 03 (2A) Virtual 04 (2B) Virtual 05 (3A) Virtual 06 (3B) Virtual 07 (4A) Virtual 08 (4B) Virtual 09 (5A) Virtual 10 (5B) Virtual 11 (6A) Virtual 12 (6B) Virtual 13

... car ce sont celles qui sont télécommandables dans les NXA, de 1A à 6B dans l'exemple ci-dessous pour une unité NXA à 6 canaux :

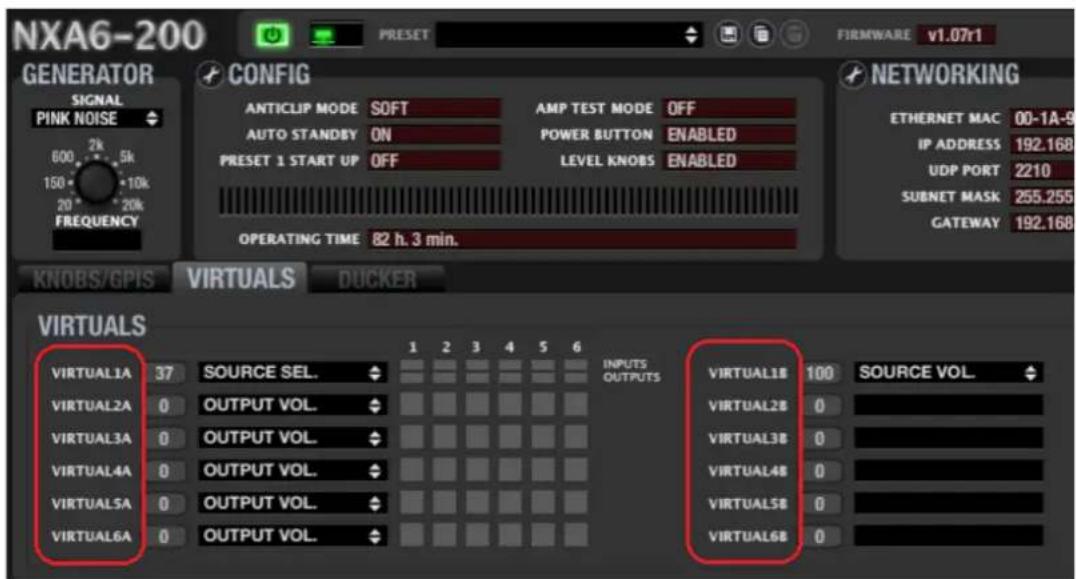

NXA6-200 GENERATOR SIGNAL PINK NOISE 600 2k 5k 150 10k 20 20k FREQUENCY CONFIG ANTICIP MODE SOFT AMP TEST MODE OFF AUTO STANDBY ON POWER BUTTON ENABLED PRESET 1 START UP OFF LEVEL KNOBS ENABLED OPERATING TIME 82 h. 3 min. NETWORKING ETHERNET MAC 00-1A-9 IP ADDRESS 192.168 UDP PORT 2210 SUBNET MASK 255.255 GATEWAY 192.168 KNOBS/GPIS VIRTUALS DUCKER VIRTUALS VIRTUAL1A 37 SOURCE SEL. INPUTS OUTPUTS VIRTUAL1B 100 SOURCE VOL. VIRTUAL2A 0 OUTPUT VOL. VIRTUAL2B 0 VIRTUAL3A 0 OUTPUT VOL. VIRTUAL3B 0 VIRTUAL4A 0 OUTPUT VOL. VIRTUAL4B 0 VIRTUAL5A 0 OUTPUT VOL. VIRTUAL5B 0 VIRTUAL6A 0 OUTPUT VOL. VIRTUAL6B 0

Et voici celles disponibles (1A à 4B) pour une unité NXA à 4 canaux :

NXA4-200 PRESET 01 - EMPTY PRESET FIRMWARE --- GENERATOR SIGNAL PINK NOISE 600 2k 5k 150 10k 20* 20k FREQUENCY CONFIG ANTICLIP MODE SOFT AUTO STANDBY ON PRESET 1 START UP OFF AMP TEST MODE OFF POWER BUTTON ENABLED LEVEL KNOBS ENABLED NETWORKING ETHERNET MAC IP ADDRESS UDP PORT SUBNET MASK GATEWAY KNOBS/GPIS VIRTUALS DUCKER VIRTUALS VIRTUAL1A 0 OUTPUT VOL. 1 2 3 4 VIRTUAL2A 0 OUTPUT VOL. 1 2 3 4 VIRTUAL3A 0 OUTPUT VOL. 1 2 3 4 VIRTUAL4A 0 OUTPUT VOL. 1 2 3 4 VIRTUAL1B 0 VIRTUAL2B 0 VIRTUAL3B 0 VIRTUAL4B 0

Ce guide fournit les connaissances de base pour les deux en matière de programmation et d'utilisation de WPNET R. Consultez le mode d'emploi EclerNet pour plus d'informations générales sur les commandes virtuelles, les télécommandes virtuelles et les carrousels de sources/presets.

Un WPNET4KVR ou WPNET12KVR peut être utilisé pour gérer à distance la sélection de source et la commande de volume de la source sélectionnée sur une unité NXA hôte.

Une fois qu'un WPNET4KV ou WPNET8K (ou WPNET12KV) a été mis à niveau avec la version de firmware rétrocompatible et qu'il est devenu un WPNET4KVR ou WPNET8KR (ou WPNET12KVR), il doit être ajouté au même fichier de projet que le reste des équipements matériels du système EclerNet :

Project Explorer (192.168.0.50 - Local) Groups from Device Container All NO LABEL NXAG-200 ZONE1VOLSRC WPNET4KVR Channels (1 groups) User Control Panels (0 Panels) Members from Device Group : All NXAG-200 NO LABEL POWER Preset 01 - Normal WPNET4KVR ZONE1VOLSRC POWER Preset

Dans l'exemple ci-dessus, une unité NXA6-200 et un WPNET4KVR ont été inclus dans le même fichier de projet.

18.1 Configuration d'un WPNET4KVR/WPNET12KVR

Voici la vue détaillée de ces panneaux dans ENM :

WPNET4KVR FIRMWARE v1.00r2 CONFIG SECURE Mode NO LCD Mode ON LCD Brightness 100 NETWORKING Ethernet MAC 00-1A-96-78-AA-BB IP Address 192.168.0.66 UDP Port 2210 Subnet Mask 255.0.0.0 Gateway 192.168.0.1 SETTINGS Host IP Address 192.168.0.110 Selector Control None Volume Control --- Mute Control ---

WPNET12KVR FIRMWARE v1.00r2 CONFIG SECURE MODE NO LCD MODE ON LCD Brightness 100 NETWORKING Ethernet MAC 00-1A-96-78-AA-BB IP Address 192.168.0.66 UDP Port 2210 Subnet Mask 255.0.0.0 Gateway 192.168.0.1 SETTINGS Host IP Address 192.168.0.22 Selector Control Virtual 01 (1A) Volume Control Virtual 02 (1B) Mute Control Virtual 03 (2A)

La section CONFIG affiche ces paramètres généraux :

- Secure Mode (mode sécurisé) : lorsqu'il est coché, la sélection de source nécessite un appui prolongé (plus de 3 secondes) sur une touche du WPNET4KVR/WPNET12KVR pour être validée. Dans le cas contraire (option non cochée), la sélection se fait dès que l'on appuie sur la touche.

- LCD Mode : mode d'éclairage de l'écran LCD (ON pour activé, DIMMED pour un éclairage atténué ou TOTALLY OFF, totalement éteint) quand le panneau redevient inactif, après quelques secondes sans aucune action de l'utilisateur.

- LCD Brightness : niveau de luminosité de l'écran durant le fonctionnement normal, quand les panneaux ne sont pas en veille.

18.2 WPNET4KVR / WPNET12KVR et unité de la série NXA comme hôte

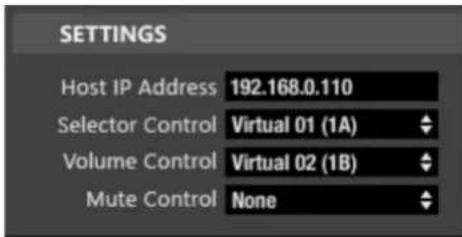

Les paramètres (section SETTINGS) qui doivent être configurés dans ENM pour le WPNET4KVR ou WPNET12KVR afin de définir leurs fonctions de commande d'une unité hôte NXA sont :

- Host IP Address : adresse IP du NXA que le WPNET4KVR/WPNET12KVR doit télécommander.

- Selector Control [plage de 1A à 6B (NXA 6 canaux) ou 1A à 4B (NXA 4 canaux)] : commande virtuelle dans l'unité hôte qui servira à la sélection de source, pointant ainsi vers les options de sélection programmées dans l'unité NXA visée. Elle se déclenche en pressant les touches de sélection du WPNET4KVR/WPNET12KVR.

• Volume Control (plage de 1 à 100) : commande virtuelle dans l'unité hôte pour le contrôle du volume, pointant ainsi vers le niveau d'intersection de matrice entre la source sélectionnée et la ou les sorties désirées dans l'unité hôte. Elle se déclenche en tournant la commande numérique du WPNET4KVR/WPNET12KVR.

Ces 2 commandes virtuelles peuvent être utilisées pour la sélection de source et le contrôle du volume, ou seulement pour la sélection de source (sans contrôle du volume) selon l'application et le profil de l'utilisateur qui se servira du WPNET4KVR/WPNET12KVR.

Dans l'exemple suivant, les commandes virtuelles sélectionnées sont 1A et 1B :

Ensuite, dans l'unité hôte, dans notre exemple un NXA6-200, ces commandes virtuelles doivent être associées à des actions.

L'exemple suivant montre comment associer les commandes virtuelles contrôlées par le WPNET4KVR/WPNET12KVR à un sélecteur de source + commande de volume dans l'unité NXA6-200 :

1. Réglez Virtual 1A sur la fonction SOURCE SEL. (sélection de source) :

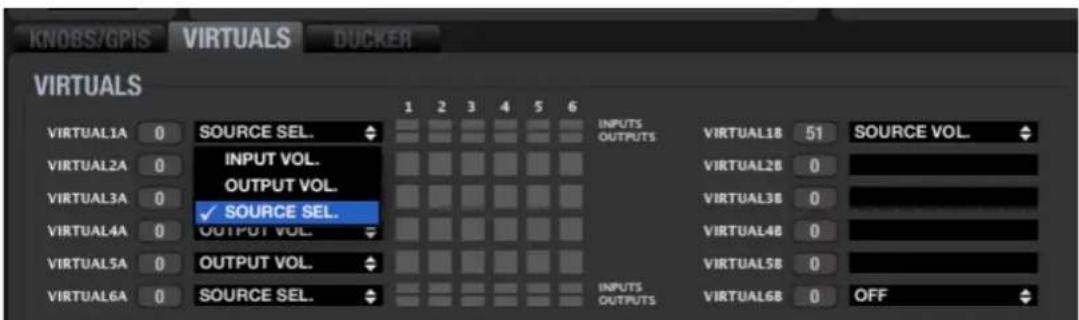

KNOBS/GPIS VIRTUALS DUCKER VIRUALS 1 2 3 4 5 6 VIRUAL1A 0 SOURCE SEL. INPUTS VOLTUS VIRUAL2A 0 INPUT VOL. OUTPUT VOL. VIRUAL3A 0 ✓ SOURCE SEL. OUTPUT VOL. VIRUAL4A 0 OUTPUT VOL. VIRUAL5A 0 OUTPUT VOL. VIRUAL6A 0 SOURCE SEL. INPUTS OUTPUTS VIRUAL18 51 SOURCE VOL. VIRUAL2B 0 VIRUAL3B 0 VIRUAL4B 0 VIRUAL5B 0 VIRUAL6B 0 OFF

1. Choisissez les sources offertes à la sélection (INPUTS, LED vertes = disponibles) et leurs sorties de destination (OUTPUTS, LED vertes = destinations) :

KNOBS/GPIS VIRTUALS DUCKER VIRUALS 1 2 3 4 5 6 VIRUAL1A 0 SOURCE SEL. INPUTS VIRTUAL2A 0 OUTPUT VOL. VIRTUAL3A 0 OUTPUT VOL. OUTPUT VOL.

Dans l'exemple ci-dessus, les entrées 1, 3, 4 et 5 peuvent être sélectionnées et en sélectionner une l'envoie parallèlement aux sorties 1 et 4.

1. La commande Virtual 1B peut être utilisée pour le contrôle du volume de la source sélectionnée : niveau du signal de la source sélectionnée qui est envoyé aux sorties de destination (option SOURCE VOL.) :

KNOBS/GPIS VIRTUALS DUCKER VIRTUALS VIRTUAL1A 0 SOURCE SEL. 1 2 3 4 5 6 INPUTS OUTPUTS VIRTUAL1B 51 SOURCE VOL. VIRTUAL2A 0 OUTPUT VOL. 0 VIRTUAL2B 0 OFF VIRTUAL3A 0 OUTPUT VOL. 0 VIRTUAL3B 0 SOURCE VOL.

Une fois configuré de cette façon, le panneau mural WPNET4KVR ou WPNET12KVR affiche sur son écran LCD les noms (étiquettes) des sources pouvant être sélectionnées. Ces étiquettes peuvent être modifiées dans EclerNet Manager en cliquant sur chacune d'elles :

CH1 INPUTS GEN 0,0 dB PLA -0,3 dB FM1 0,0 dB CD2 0,0 dB DNP 0,0 dB Channel 1

Une fois qu'une étiquette a été modifiée, elle s'affiche dans ENM avec un maximum de 3 caractères, mais avec plus sur l'écran LCD d'un WPNET4KR car il y a plus de place (plus de caractères) pour les textes des étiquettes.

Dans cet exemple, l'étiquette est en réalité ePLAYER1 pour la première entrée, IN1 (car GEN pour GENERATOR n'est pas compté).

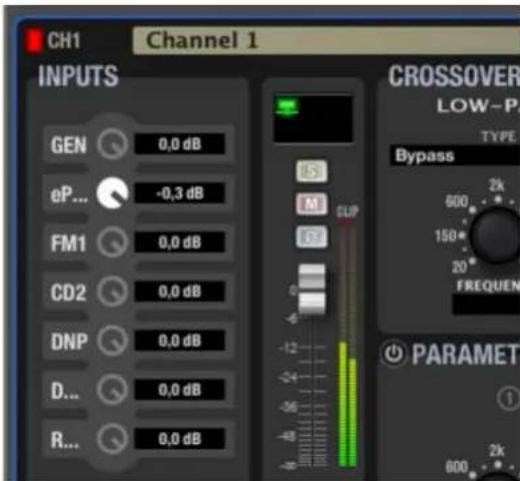

CH1 Channel 1 INPUTS GEN 0,0 dB eP... -0,3 dB FM1 0,0 dB CD2 0,0 dB DNP 0,0 dB D... 0,0 dB R... 0,0 dB CROSSOVER LOW-P TYPE Bypass 2k 600 150* 20° FREQUENCY PARAMET ①

Seul s'affiche « eP... » dans ENM, mais « ePLAYER1 » s'affiche en entier sur l'écran LCD d'un WPNET4VKR.

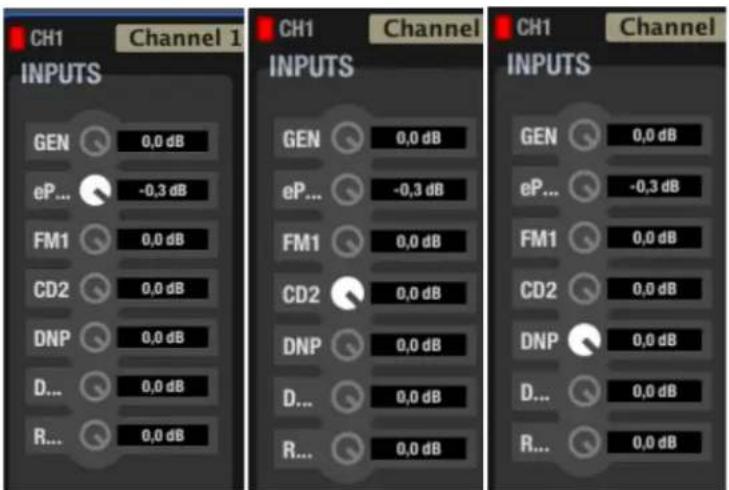

Presser les touches de face avant d'un WPNET4KVR, à droite de chaque option de sélection de source, rend la sélection effective dans l'unité NXA :

CH1 Channel 1 INPUTS GEN 0,0 dB eP... -0,3 dB FM1 0,0 dB CD2 0,0 dB DNP 0,0 dB D... 0,0 dB R... 0,0 dB CH1 Channel INPUTS GEN 0,0 dB eP... -0,3 dB FM1 0,0 dB CD2 0,0 dB DNP 0,0 dB D... 0,0 dB R... 0,0 dB CH1 Channel INPUTS GEN 0,0 dB eP... -0,3 dB FM1 0,0 dB CD2 0,0 dB dNP 0,0 dB D... 0,0 dB R... 0,0 dB

Dans l'exemple ci-dessus, les sélections faites après avoir pressé les touches d'options ePLAYER1, CD2 et DNP sont affichées dans l'écran du WPNET4KVR.

Tourner l'encodeur numérique du WPNET4KVR règle le volume de la source sélectionnée envoyée aux sorties de NXA choisies. Même si aucun bouton de volume réel n'est affecté (déplacé) dans ENM, la valeur de la commande virtuelle (1B dans ce cas) est modifiée, reflétant celle affichée dans l'écran du WPNET4KVR :

KNOBS/GPIS VIRTUALS DUCKER VIRTUALS VIRTUAL1A 70 SOURCE SEL. INPUTS OUTPUTS VIRTUAL1B 70 SOURCE VOL. VIRTUAL2A 0 OUTPUT VOL. VIRTUAL2B 0

18.3 WPNET8KR et unité de la série NXA comme hôte

Avec un WPNET8KR, les possibilités de commande d'une unité hôte NXA sont limitées à la sélection de source car une seule commande virtuelle peut être utilisée, associée aux 8 touches disponibles en face avant :

Sur la face avant du WPNET8KR, il n'y a pas d'encodeur pouvant être tourné ou pressé, ce qui lui interdit de commander le volume ou la coupure du son (MUTE). C'est pourquoi les menus déroulants des fonctions Volume Control et Mute Control sont désactivés.

Dans l'exemple précédent, la commande de sélection (Selector Control) est affectée à la commande virtuelle 1A.

Ensuite, dans l'unité hôte, dans notre exemple un NXA6-200, cette commande virtuelle doit être associée à une action de sélection de source :

1. Réglez la fonction de Virtual 1A sur SOURCE SEL. (sélection de source) :

KNOBS/GPIS VIRTUALS DUCKER VIRUALS 1 2 3 4 5 6 VIRUAL1A 0 SOURCE SEL. INPUTS VIRTUAL18 51 SOURCE VOL. VIRUAL2A 0 INPUT VOL. VIRTUAL2B 0 VIRUAL3A 0 OUTPUT VOL. VIRTUAL3B 0 VIRUAL4A 0 SOURCE SEL. VIRTUAL4B 0 VIRUAL5A 0 OUTPUT VOL. VIRTUAL5B 0 VIRUAL6A 0 SOURCE SEL. INPUTS VIRTUAL6B 0 OFF

1. Choisissez les sources offertes à la sélection (INPUTS, LED vertes = disponibles) et leurs sorties de destination (OUTPUTS, LED vertes = destinations) :

KNOBS/GPIS VIRTUALS DUCKER VIRUALS 1 2 3 4 5 6 VIRUAL1A 21 SOURCE SEL. INPUTS VIRTUAL2A 0 OUTPUT VOL. OUTPUTS VIRTUAL3A 0 OUTPUT VOL.

Dans l'exemple ci-dessus, les entrées 2, 3 et 4 peuvent être sélectionnées et en sélectionner une l'envoie parallèlement aux sorties 1 et 3.

19 QUESTIONS-REPONSES ET CONSIDÉRATIONS GÉNÉRALES

Q : Plusieurs WPNET R peuvent-ils contrôler simultanément les mêmes fonctions du même appareil hôte ?

R : Oui. Lorsque plusieurs WPNET R sont programmés pour pointer vers le même appareil hôte, et qu'ils utilisent les mêmes commandes virtuelles, ils se comportent comme des copies les unes des autres, prenant le contrôle des mêmes paramètres.

Exemple d'un WPNET8KR et d'un WPNET4KVR contrôlant le même NXA6-200 hôte, et partageant la même fonction de sélection de source et d'options (entrées 2, 3, 4) vers les sorties 1 et 3 :

Q : Dans l'exemple précédent (deux panneaux contrôlant le même appareil hôte), chaque panneau WPNET R « consomme-t-il réellement une session de communication ou les deux panneaux partagent-ils la même ?

R : Chaque panneau utilise sa propre session de communication avec son appareil hôte, quelles que soient les commandes qu'il gère.

Q : Un WPNET R peut-il contrôler plusieurs appareils hôtes ?

R : Non. Un WPNET R utilise une session de communication point à point avec un appareil hôte pour en prendre le contrôle, et il ne peut pas ouvrir plusieurs sessions simultanément.

ecler

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication.

NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit.

Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests.

Motors, 166-168 08038 Barcelone - Espagne - ([phone] | [e-mail] www.ecler.com
