Caractéristique	Détails
Type de produit	Amplificateur audio
Puissance de sortie	100 W
Impédance	4-8 Ohms
Connectivité	Entrées RCA, XLR, et jack 6.35 mm
Alimentation	230 V, 50/60 Hz
Dimensions	Dimensions compactes pour installation facile
Poids	Poids léger pour une manipulation aisée
Utilisation recommandée	Idéal pour les installations audio professionnelles et commerciales
Maintenance	Vérifier régulièrement les connexions et nettoyer les filtres
Sécurité	Équipé de protections contre les surcharges et les courts-circuits
Garantie	Garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - WPaH-AT100 Ecler

Comment puis-je connecter l'Ecler WPaH-AT100 à mon système audio?

Pour connecter l'Ecler WPaH-AT100, utilisez les câbles audio appropriés pour relier les sorties de votre système audio aux entrées de l'appareil. Assurez-vous que les connexions sont sécurisées.

Que faire si l'Ecler WPaH-AT100 ne s'allume pas?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien branché et que la prise fonctionne. Si le problème persiste, contactez le support technique.

L'audio est de mauvaise qualité, que puis-je faire?

Assurez-vous que tous les câbles sont correctement connectés et en bon état. Vérifiez également les niveaux de volume et les réglages d'égalisation sur votre système audio. Si le problème continue, essayez avec un autre câble ou une autre source audio.

Comment réinitialiser l'Ecler WPaH-AT100?

Pour réinitialiser l'appareil, débranchez-le de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Cela réinitialisera les paramètres par défaut.

L'Ecler WPaH-AT100 est-il compatible avec d'autres équipements audio?

Oui, l'Ecler WPaH-AT100 est conçu pour être compatible avec une variété d'équipements audio. Vérifiez les spécifications de votre équipement pour vous assurer de la compatibilité.

Où puis-je trouver le manuel d'utilisation de l'Ecler WPaH-AT100?

Le manuel d'utilisation est disponible sur le site officiel d'Ecler dans la section des téléchargements. Vous pouvez également contacter le support client pour obtenir une copie.

Comment régler le volume sur l'Ecler WPaH-AT100?

Le volume peut être réglé à l'aide des boutons de contrôle situés sur le panneau avant de l'appareil. Tournez le bouton vers la droite pour augmenter le volume et vers la gauche pour le diminuer.

Y a-t-il une garantie pour l'Ecler WPaH-AT100?

Oui, l'Ecler WPaH-AT100 est couvert par une garantie limitée. Veuillez consulter les documents de garantie fournis avec le produit ou visiter le site Web d'Ecler pour plus de détails.

Que faire si j'ai besoin de pièces de rechange pour l'Ecler WPaH-AT100?

Pour les pièces de rechange, contactez le revendeur auprès duquel vous avez acheté l'appareil ou le service client d'Ecler pour obtenir des informations sur la disponibilité des pièces.

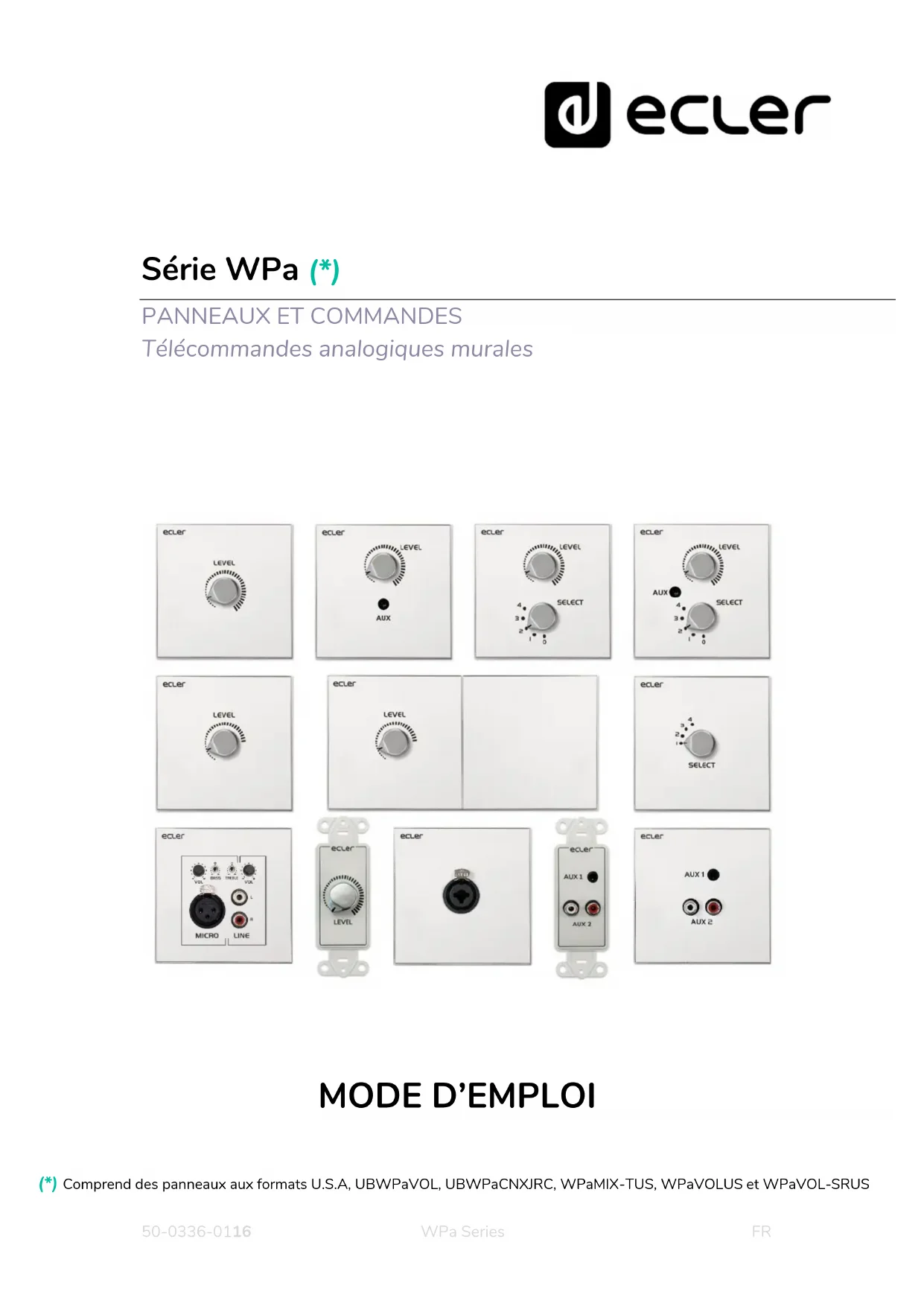

MODE D'EMPLOI WPaH-AT100 Ecler

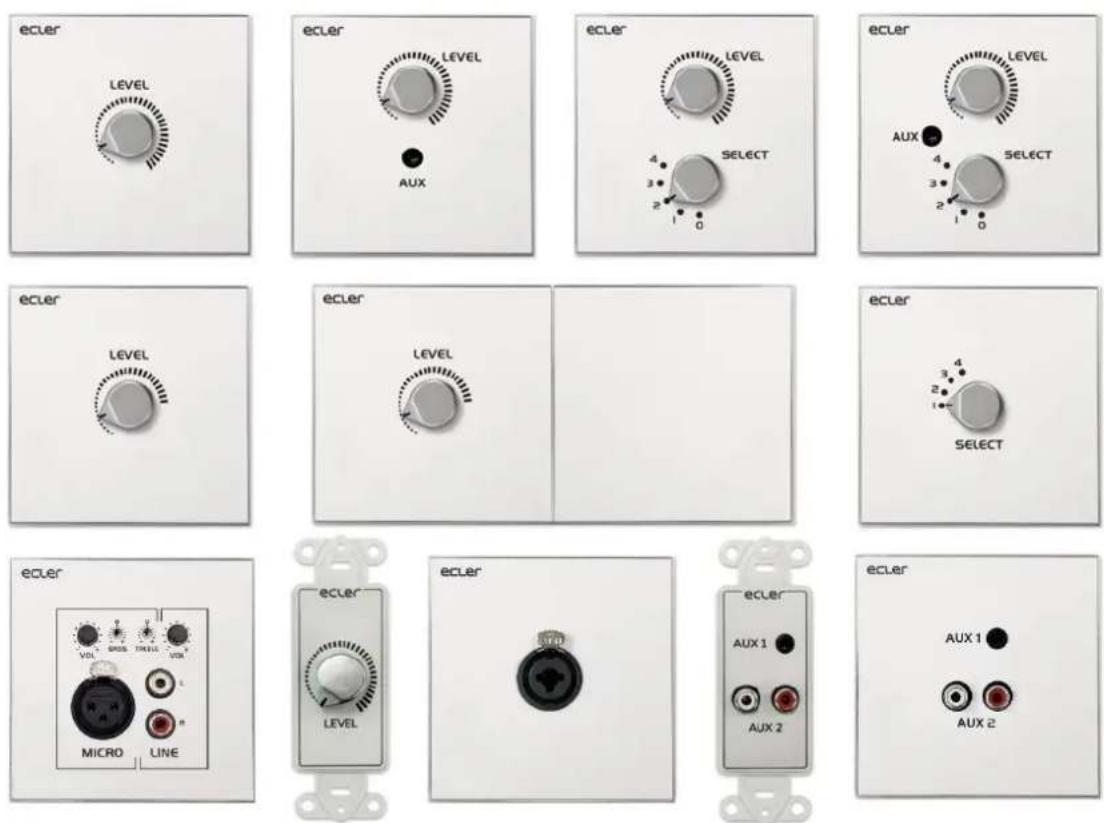

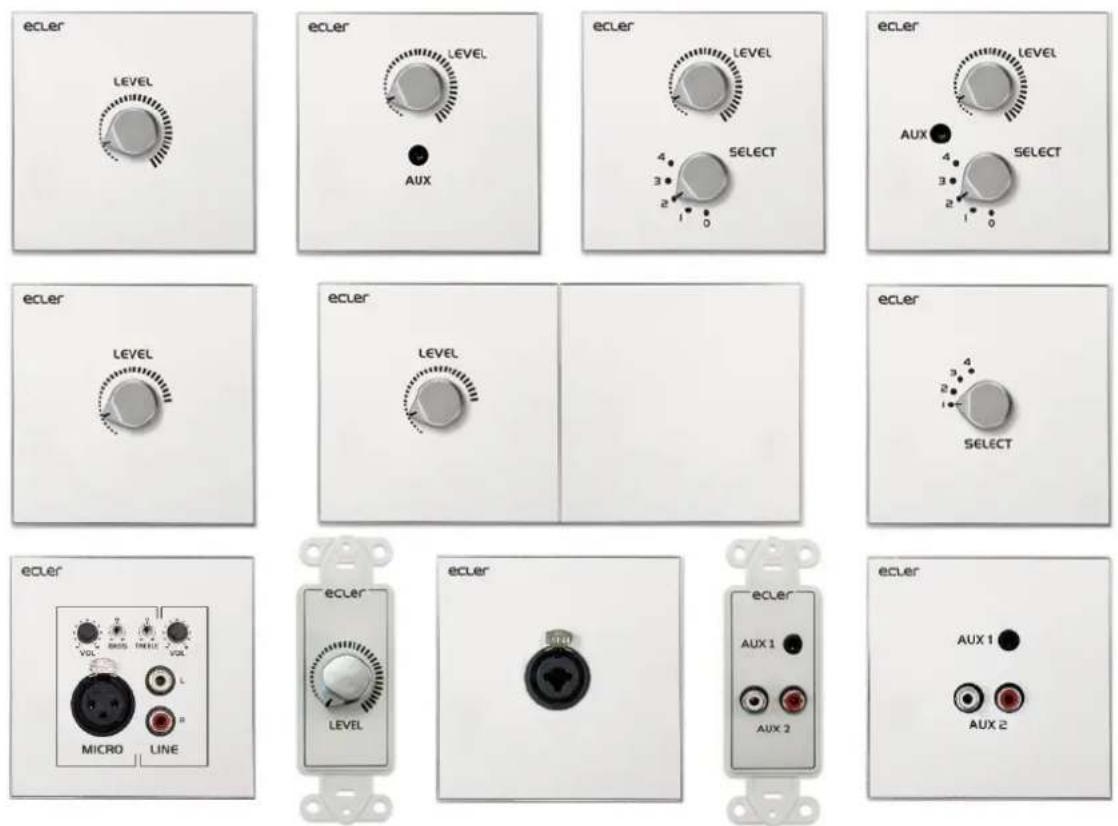

Télécommandes analogiques murales

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d’une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes. Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil. AVERTISSEMENT (le cas échéant): Les bornes marquées du symbole " " peuvent avoir une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne instruite ou l'utilisation de câbles ou de câbles prêts à l'emploi.

AVERTISSEMENT : afin d'éviter tout incendie ou électrocution, n'exposez pas cet

appareil à la pluie ou l'humidité

AVERTISSEMENT : Les appareils de construction de type I doivent être raccordés à

l'aide d'une prise avec protection de terre.4

3. Prenez en compte tous les avertissements.

4. Suivez toutes les instructions.

5. N'utilisez pas cet appareil près de l'eau.

6. Nettoyez-le uniquement à l'aide d'un chiffon sec.

7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les

instructions du fabricant.

8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches

d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.

9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du

cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.

10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier

au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires recommandés par le fabricant.

12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue

13. Pour toute réparation, veuillez contacter un service technique qualifié. Une

réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.

14. Déconnexion du secteur : appuyer sur l'interrupteur POWER (13) désactive les

fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur (11). C'est la raison pour laquelle vous devez toujours y avoir facilement accès.

15. Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.

16. Une partie de l'étiquetage du produit se trouve à la base du produit.

17. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures, et aucun

élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.

AVERTISSEMENT : Ce produit ne doit en aucun cas être mis au rebut en tant

que déchet urbain non sélectionné. Allez au centre de traitement des déchets électriques et électroniques le plus proche. NEEC AUDIO BARCELONA, S.L décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.5 NOTE IMPORTANTE Merci d'avoir choisi notre Télécommandes analogiques mural WPa. Il est TRÈS IMPORTANT de lire attentivement ce mode d’emploi et d'en comprendre parfaitement le contenu avant d’effectuer toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement. Pour garantir le bon fonctionnement de cet appareil, nous recommandons que sa maintenance soit assurée par nos services techniques agréés. Tous les produits ECLER bénéficient de garantie, veuillez-vous référer sur www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions. INTRODUCTION La série WPa est une gamme de panneaux muraux pour la télécommande d’équipements et l’interconnexion de signaux audio. Elle marque une évolution par rapport à son aînée, la série WPm, avec une esthétique au goût du jour, élégante et discrète, conçue en collaboration avec Italdesign Giugiaro. Un boîtier d'installation en saillie est fourni avec tous les modèles de la série WPa.6 COMMANDES DE VOLUME / SÉLECTION DE SOURCE

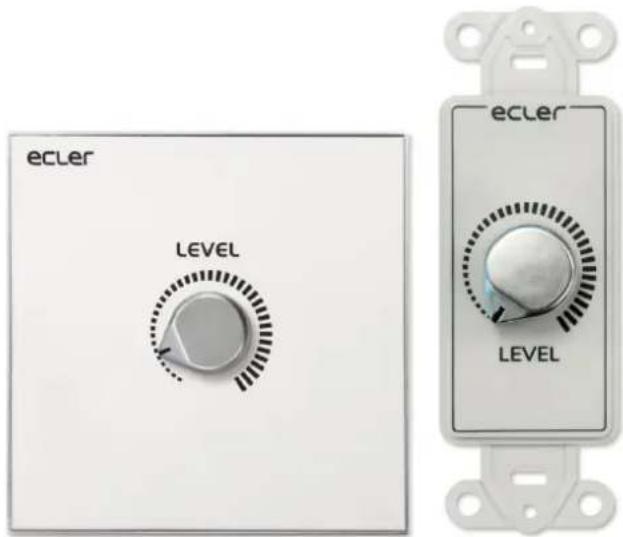

5.1 WPaVOL / UBWPaVOL / WPaVOLUS (Modèle US)

La WPaVOL / UBWPaVOL WPaVOLUS (Modèle US) est une télécommande murale de gestion du volume. Elle est compatible avec tous les appareils à ports CC 0-10 V. Pour plus d'informations sur sa connexion, reportez-vous au chapitre Tableaux et schémas de raccordement. WPaVOL / WPaVOLUS et UBWPaVOL

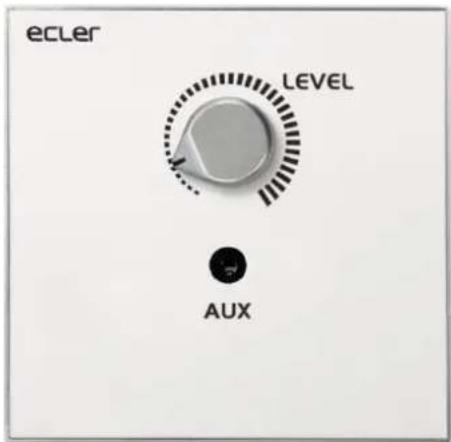

La WPaVOL-J a les mêmes caractéristiques que le WPaVOL, plus un mini-jack stéréo de 3,5 mm en face avant. Pour plus d'informations sur sa connexion, reportez-vous au chapitre Tableaux et schémas de raccordement. WPaVOL-J7

5.3 WPaVOL-SR / WPaVOL-SRUS (Modèle US)

La WPaVOL-SR / WPaVOL-SRUS (Modèle US) est une télécommande murale de gestion du volume et de sélection de source/préréglage. Elle est compatible avec tous les appareils à ports CC 0-10 V. Pour plus d'informations sur sa connexion, reportez-vous au chapitre Tableaux et schémas de raccordement. WPaVOL-SR / WPaVOL-SRUS

La WPaVOL-SR-J a les mêmes caractéristiques que le WPaVOL-SR, plus un mini-jack stéréo de 3,5 mm en face avant. Pour plus d'informations sur sa connexion, reportez-vous au chapitre Tableaux et schémas de raccordement. WPaVOL-SR-J8

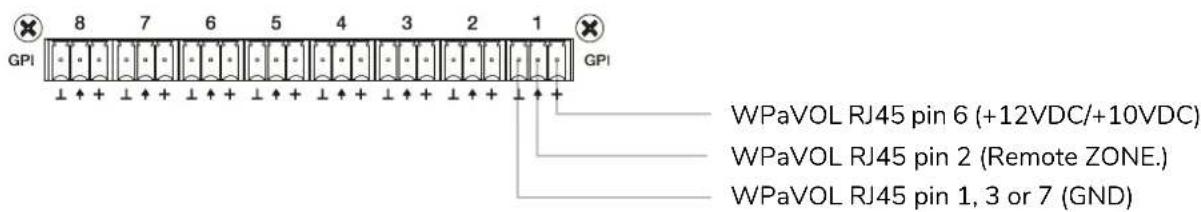

5.5 Tableaux et schémas de raccordement

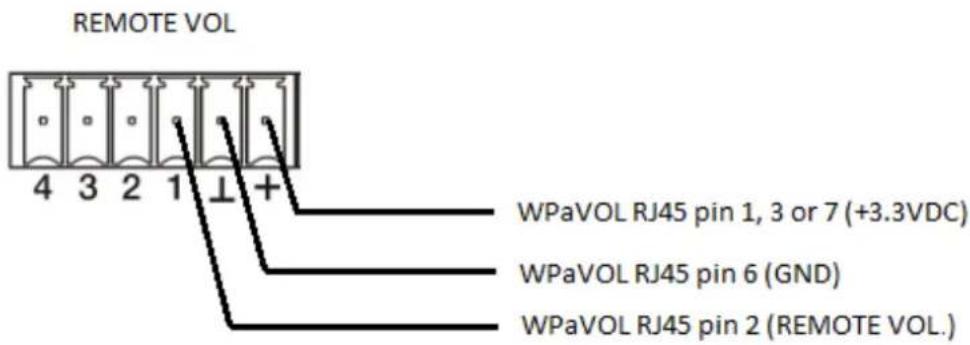

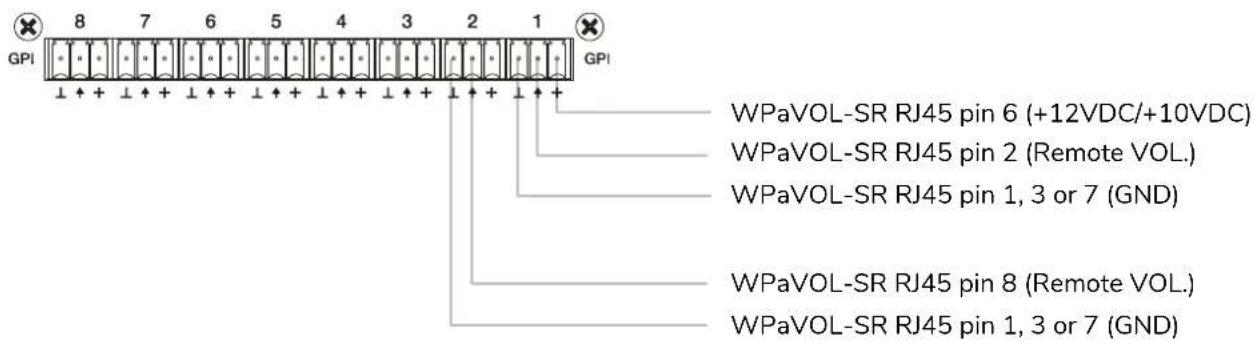

connexion d’une WPaVOL / WPaVOLUS / WPaVOL-SR / WPaVOL-SRUS aux ports de télécommande

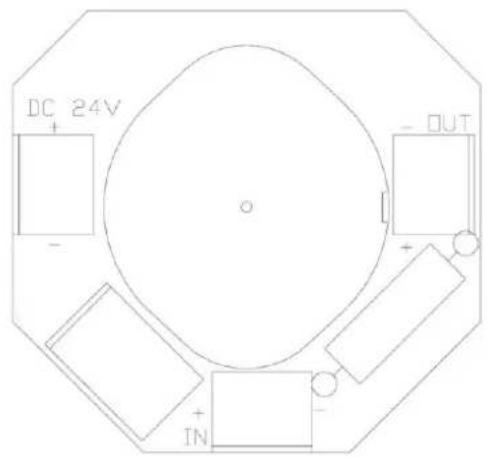

La WPaH-AT6 est un atténuateur de ligne 70/100 V avec relais de priorité CC 24 V intégré. Puissance maximale de sortie : 6 W WPaH-AT6 et son schéma de raccordement

WPaH-AT40 est un atténuateur de ligne 70 / 100V avec un relais de priorité intégré 24VDC. Puissance maximale : 40W. Remarque : ce panneau, contrairement au reste, a une profondeur de 50mm

WPaH-AT40 et son schéma de raccordement NO: 0VDC = Relais ouvert (contourner inactif) 24VDC = Relais fermé (contournement actif)12

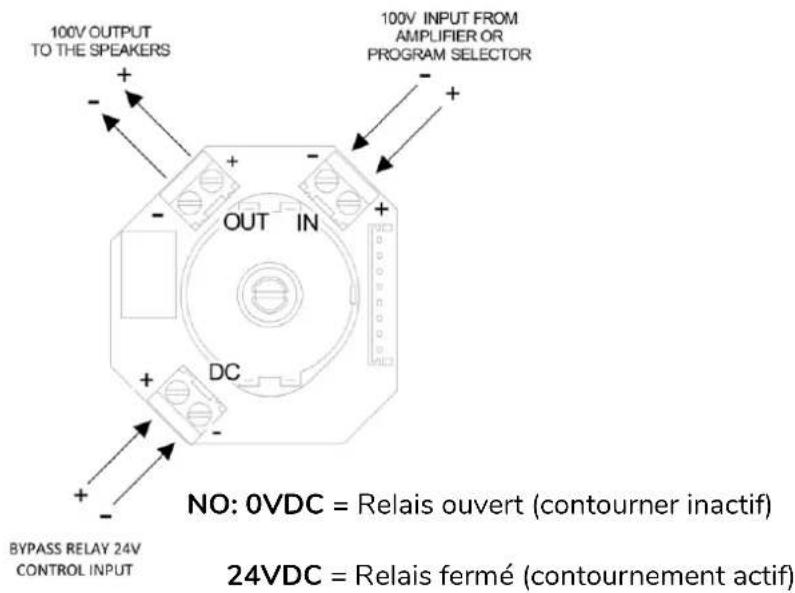

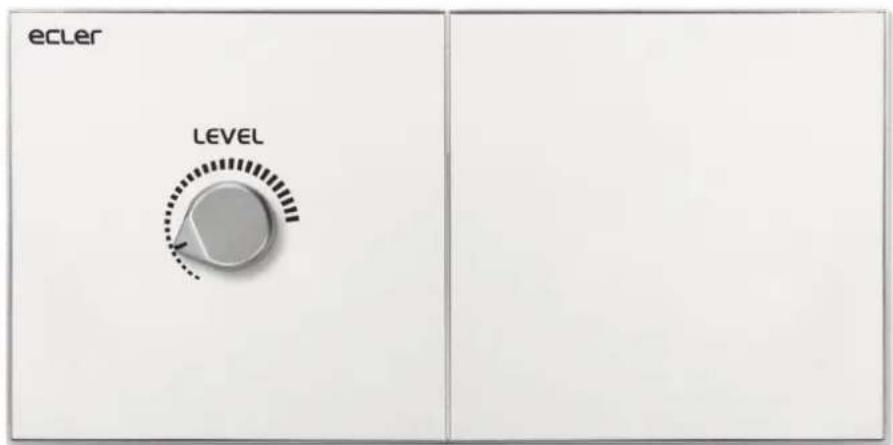

La WPaH-AT100 est un atténuateur de ligne 70/100 V avec relais de priorité CC 24 V intégré. Puissance maximale de sortie : 100 W WPaH-AT100

schéma de raccordement pour WPaH-AT100 NO: 0VDC = Relais ouvert (contourner inactif) 24VDC = Relais fermé (contournement actif)13

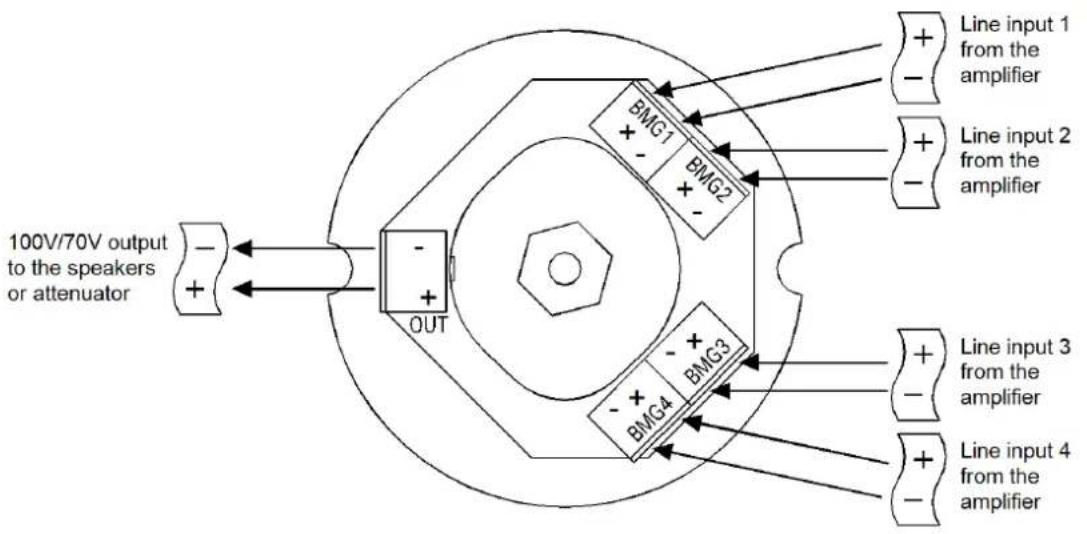

Le WPaH-SL4 est un sélecteur de ligne 70/100 V (il sélectionne l'un des quatre programmes musicaux). WPaH-SL4

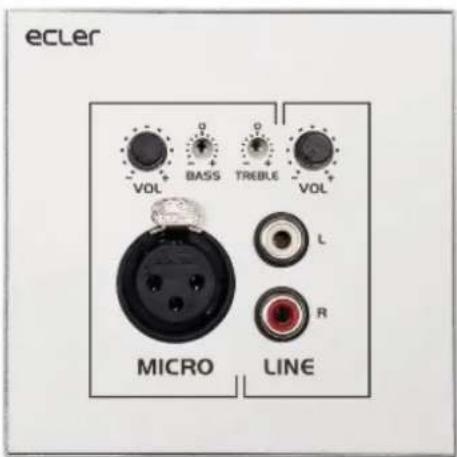

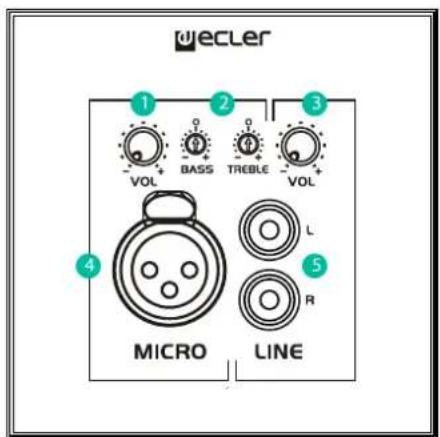

schéma de raccordement pour WPaH-SL414 WPaMIX-T / WPaMIX-TUS (modèle US) Le WPaMIX-T / WPaMIX-TUS (modèle US) est un micro-mélangeur à deux canaux au format standard des panneaux muraux de la série WPa. Il permet de mixer un signal stéréo asymétrique (RCA) avec un signal de micro (XLR) pour produire un signal de sortie mono symétrique. L'entrée microphone dispose d’un égaliseur à deux bandes (graves/aigus) et peut avoir priorité sur le signal ligne lorsque le niveau du microphone dépasse le seuil de détection prédéfini. WPaMIX-T / WPaMIX-TUS 7.1. Schéma fonctionnel Schéma des fonctions du WPaMIX-T / WPaMIX-TUS

1. Commande de volume de l'entrée microphone

2. Commandes de réglage des graves (Bass,

100 Hz) et des aigus (Treble, 10 kHz) de l'entrée microphone (±10 dB)

3. Commande de volume de l'entrée ligne

4. Connecteur XLR d'entrée microphone (signal

• Sensibilité : −20 à −40 dBV

5. Connecteurs RCA d'entrée ligne (signal

• Sensibilité : −10 dBV15 Les signaux ligne et microphone sont mixés avec des niveaux dépendant de leurs commandes de volume VOL respectives. Ce mixage est disponible aux bornes de sortie du connecteur Euroblock de l'unité (signal asymétrique de niveau ligne 0 dBV). De plus, le signal du microphone peut, lorsqu'il atteint le seuil de détection pour Talkover, atténuer automatiquement le signal ligne (voir 7.2 pour plus de détails sur l'activation du Talkover). 7.2. Schéma de configuration

1. Sélection de la sensibilité −20 dBV (cavalier enlevé) ou −40 dBV (cavalier en place

– position par défaut) pour le micro

2. Fonction Talkover (*) : ON (cavalier en place – position par défaut) / OFF (cavalier

3. Alimentation fantôme pour l'entrée MICRO : ON (cavalier en place) / OFF (cavalier

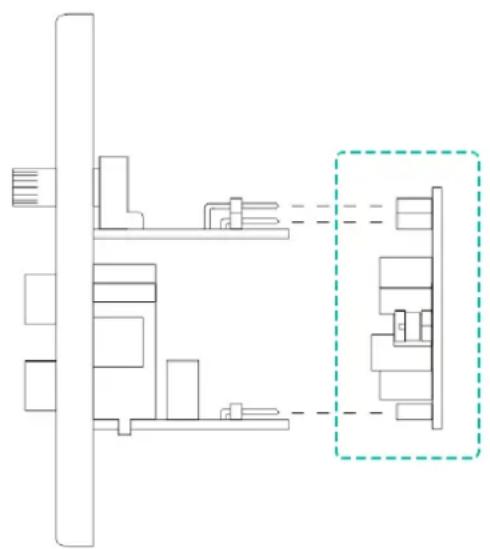

enlevé – position par défaut). configuration du WPaMIX-T / WPaMIX-TUS Pour accéder aux cavaliers de configuration, la carte de circuit doit être retirée par l'arrière de l'unité en la tirant simplement pour la débrancher de ses connecteurs, puis réinsérée après avoir effectué les modifications nécessaires. Cette opération doit être effectuée avec l'unité hors tension. (*) Atténuation de l'entrée ligne par le Talkover : 30 dB Temps de maintien de Talkover : trois secondes16 7.3. Brochage du bornier de raccordement

1. Borne + de sortie audio symétrique

2. Borne de masse de sortie audio symétrique

3. Borne – de sortie audio symétrique

4. Borne – d’entrée d'alimentation : 0VDC terminal – (**)

5. Borne + d’entrée d'alimentation : +24VDC terminal + (**)

6. Borne + d’entrée d'alimentation : +15VDC terminal + (**)

(**) Le WPaMIX-T / WPaMIX-TUS nécessite une alimentation externe, 24VDC (connectée aux bornes 4 et 5, min 30mA) ou 15VDC (connectée aux bornes 4 et 6, min 30mA). Nous suggérons d'utiliser la WP-PSU Ecler, qui peut alimenter jusqu'à vingt unités WPaMIX-T / WPaMIX-TUS (nombre variable en fonction des pertes de tension causées par la longueur et la section des câbles). Recommandation : comme le WPaMIX-T / WPaMIX-TUS n'a aucun blindage électromagnétique, nous recommandons fortement de l’installer loin des sources d'énergie et des câbles à haute tension. Pour l'installation d'une unité eMCONTROL1 avec un panneau mural WPaMIX-T ou d'une unité eMCONTROL1US avec un WPaMIX-TUS, en montage en surface ou encastré, veuillez- vous référer au manuel d'utilisation de l'eMCONTROL1.17

CONNECTEURS DÉPORTÉS

8.1. WPaCNX-CBO Le WPaCNX-CBO est un panneau mural, avec un connecteur mixte XLR femelle 3 broches + jack stéréo. Ce connecteur peut être vissé à l'arrière (il ne nécessite aucune soudure). WPaCNX-CBO Brochage de raccordement du bornier (connecteur mixte) Broche 1 MANCHON/MASSE

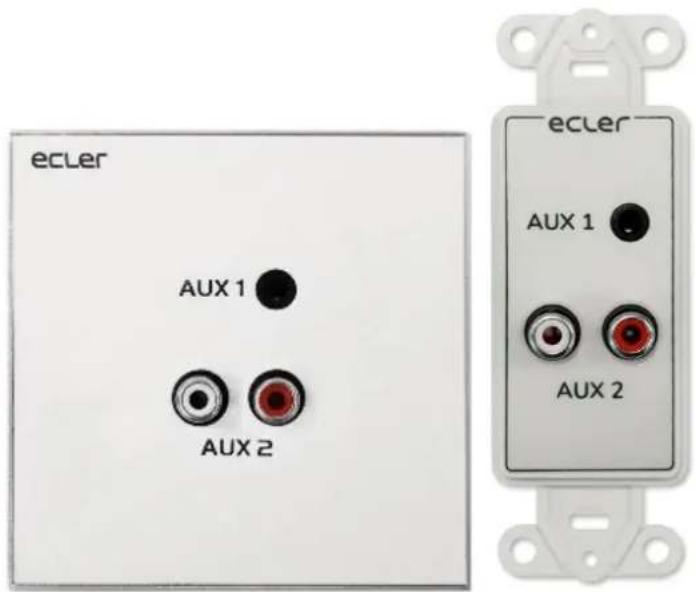

Tableau 1 : brochage de raccordement du connecteur mixte18 8.2. WPaCNX-JRCA / UWPaCNX-JRC Le WPaCNX-JRCA est un panneau mural, avec une prise mini-jack 3,5 mm stéréo + deux connecteurs RCA. Ces connecteurs peuvent être vissés à l'arrière (ils ne nécessitent aucune soudure). WPaCNX-JRCA et UBWPaCNXJRC brochage de raccordement du mini-jack connexion RCA Brochage du bornier (mini-jack/ AUX1) Broche 1 MANCHON

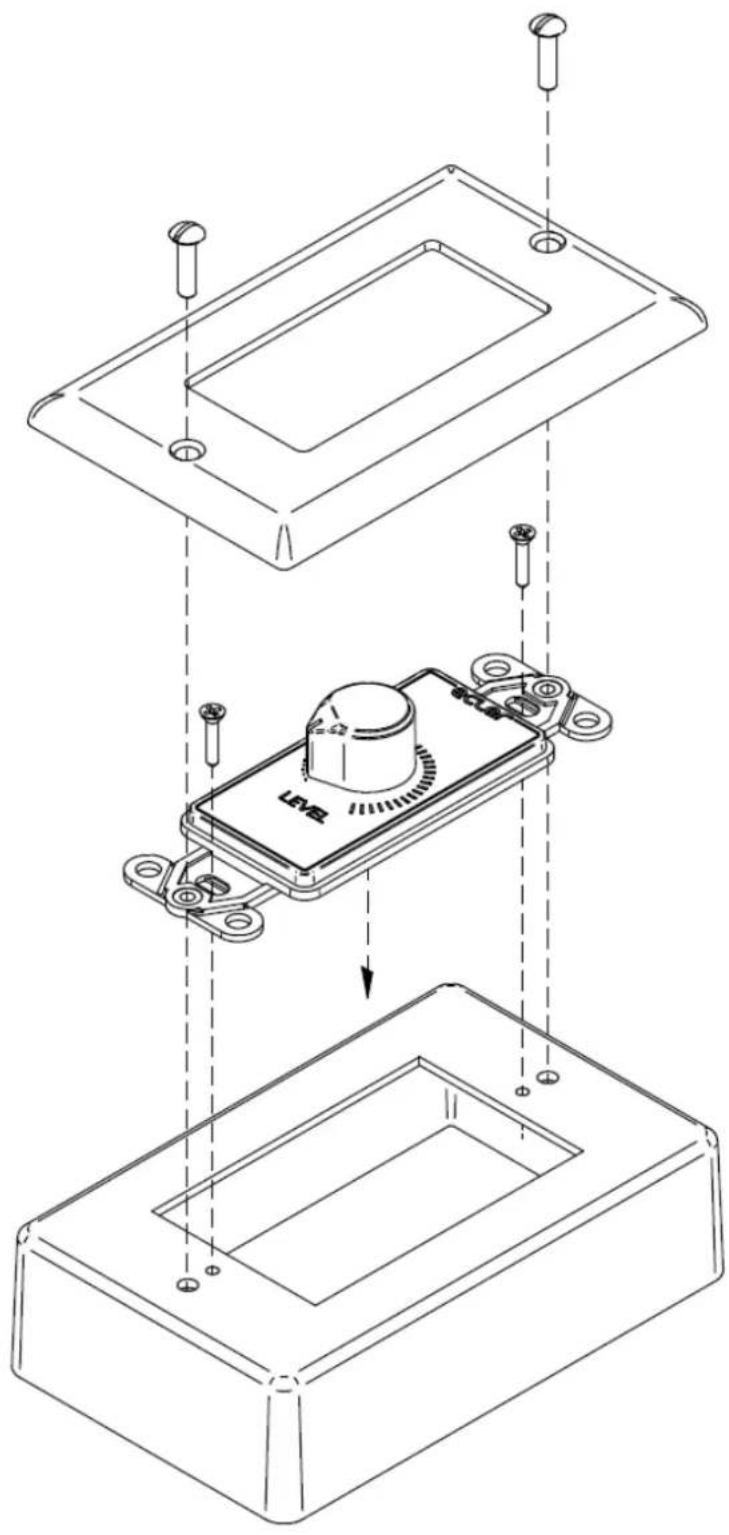

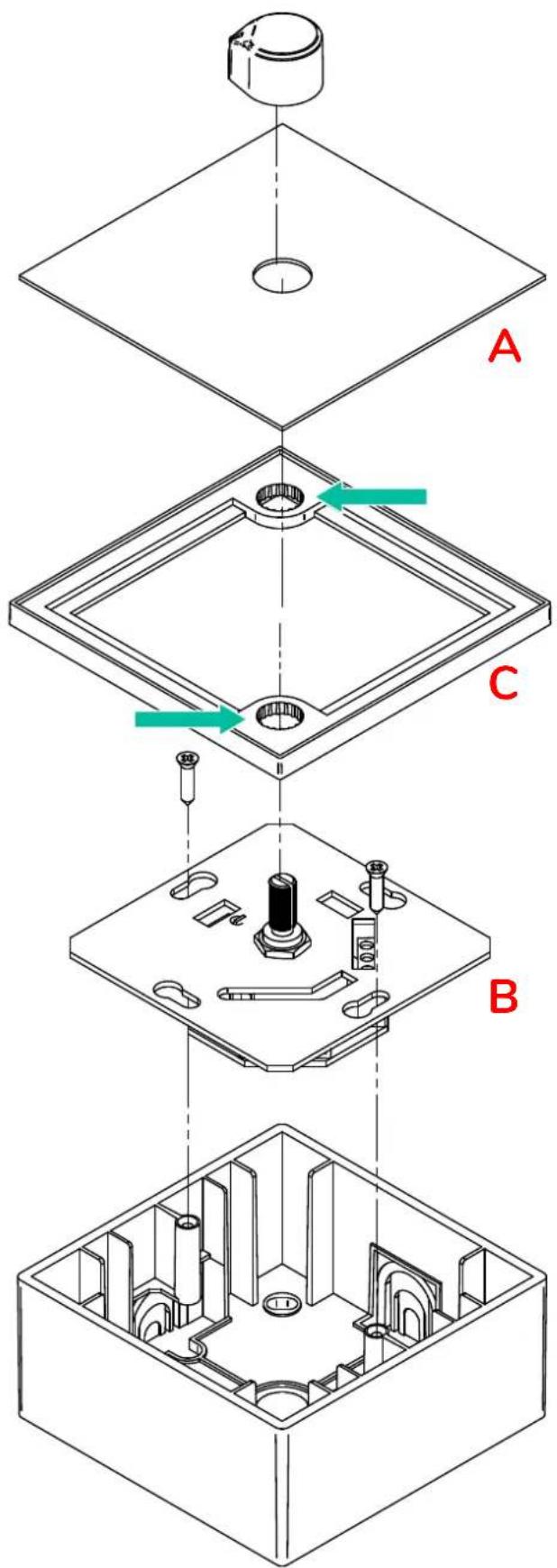

10.1. WPaVOL, WPaVOLUS, WPaVOL-J, WPaVOL-SR, WPaVOL-SR-J, WPaMIX-TUS, WPaCNX-CBO et WPaCNX-JRCA Selon le numéro de série suivant (veuillez vérifier le numéro de série sur la boîte de l'unité). 1 WPaVOL (jusqu'au numéro de série 30770xxxx), WPaVOL-J, (jusqu'au numéro de série 30772xxxx), WPaVOL-SR (jusqu'au numéro de série 30774xxxx), WPaVOL-SR-J (jusqu'au numéro de série 30776xxxx), WPaCNX-CBO (jusqu'au numéro de série 30777xxxx) et WPaCNX- JRCA (jusqu'au numéro de série 30779xxxx).

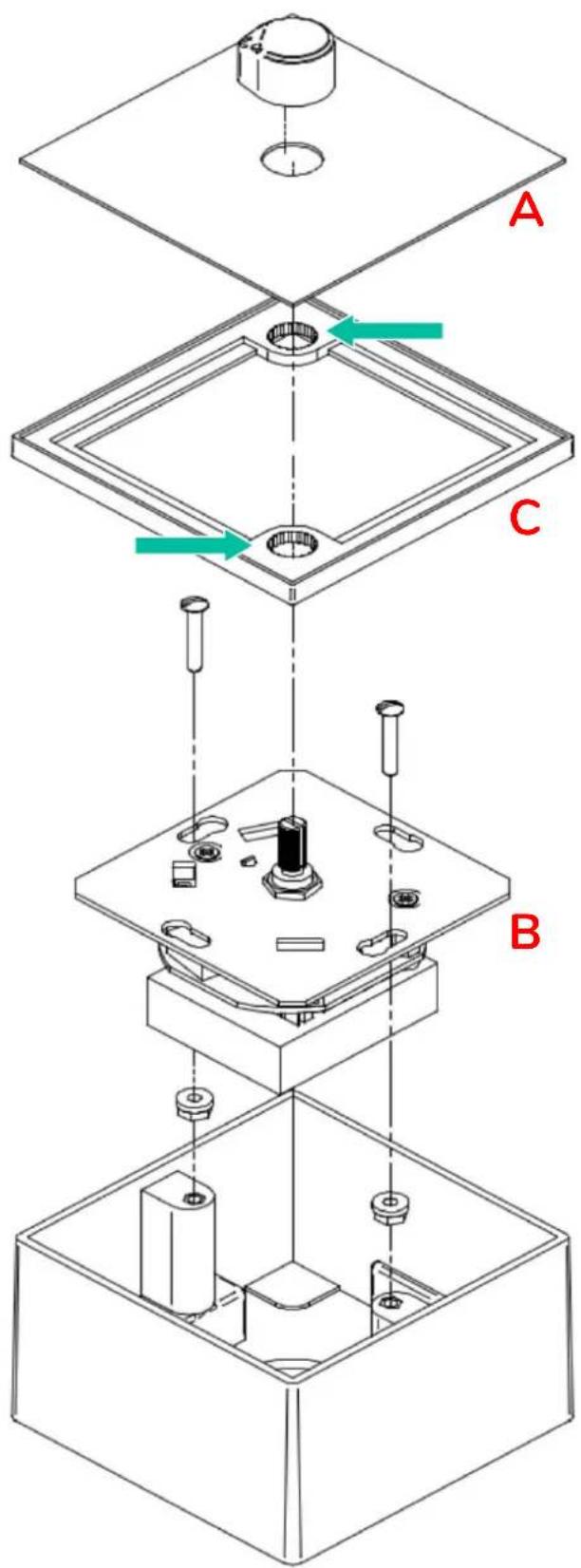

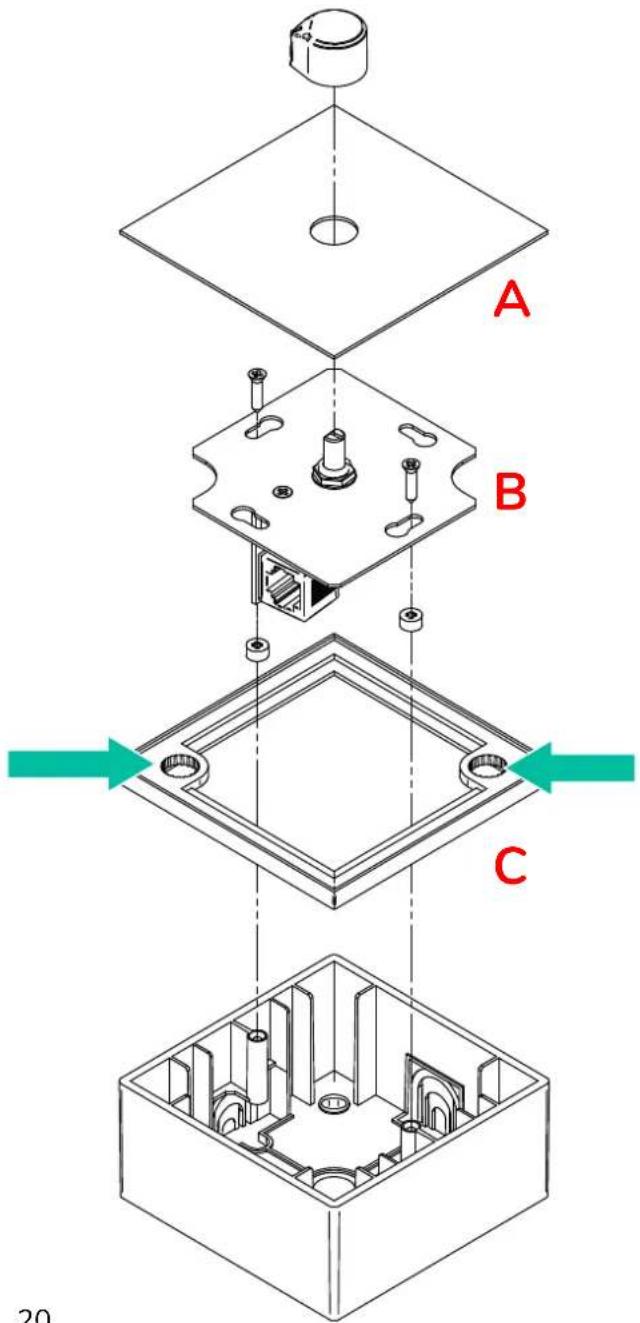

ATTENTION Les aimants du cadre C exercent une force considérable. L’assemblage des pièces A et B doit être effectué avec précaution afin d’éviter d’endommager la doublure du cadre C.21

2 WPaVOL (à partir du numéro de série 30771xxxx), WPaVOL-J, (à partir du numéro de série 30773xxxx), WPaVOL-SR (à partir du numéro de série 30775xxxx), WPaVOL-SR-J (à partir du numéro de série 30777xxxx), WPaCNX-CBO (à partir du numéro de série 30778xxxx) et WPaCNX-JRCA (à partir du numéro de série 30780xxxx).

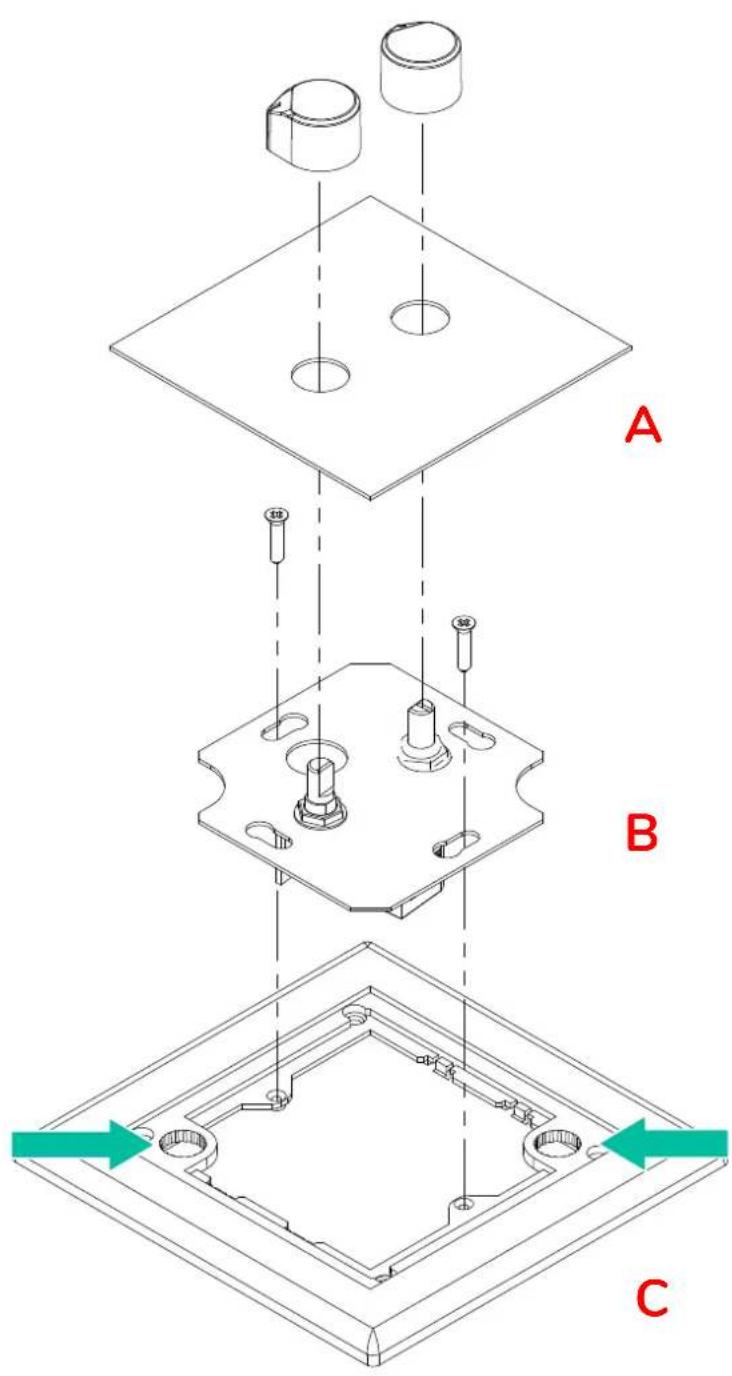

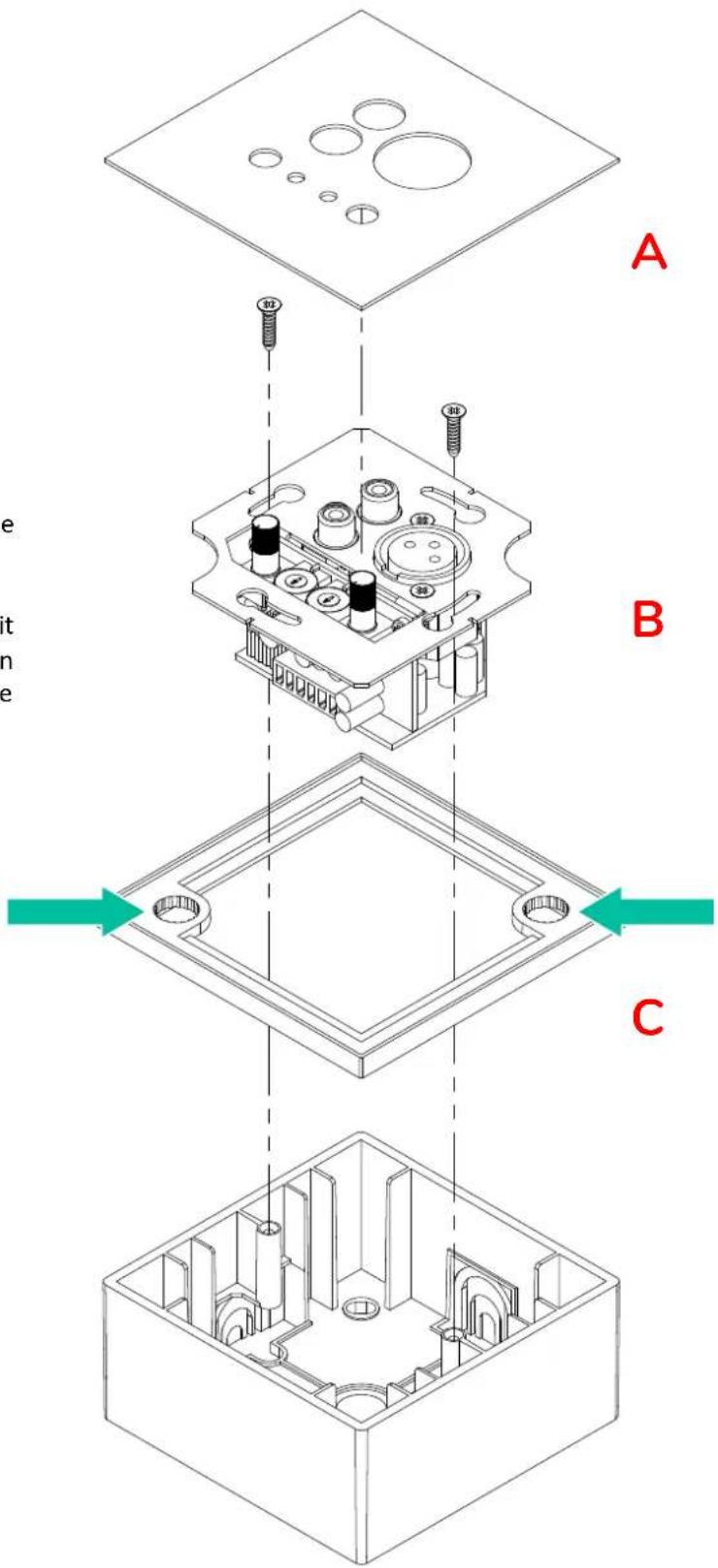

ATTENTION Les aimants du cadre C exercent une force considérable. L’assemblage des pièces A et B doit être effectué avec précaution afin d’éviter d’endommager la doublure du cadre C.

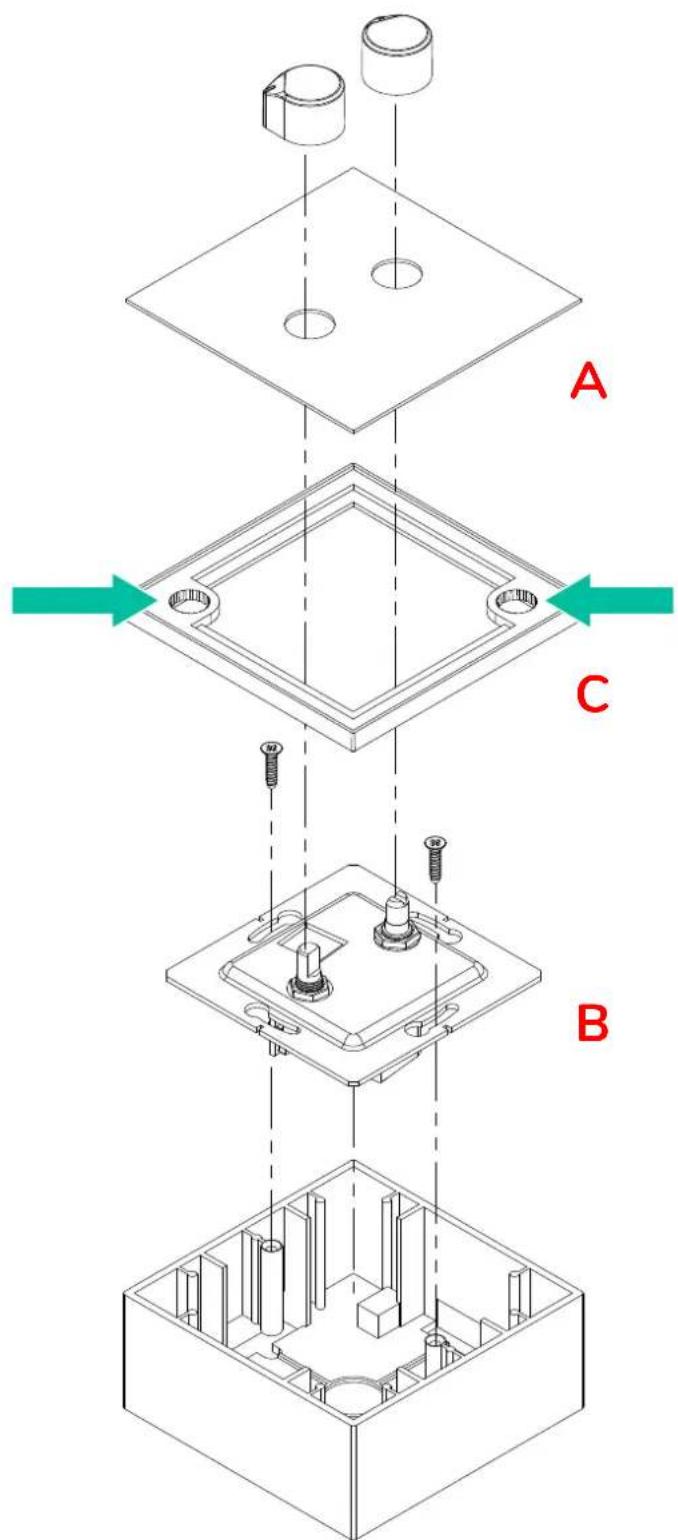

ATTENTION Les aimants du cadre C exercent une force considérable. L’assemblage des pièces A et B doit être effectué avec précaution afin d’éviter d’endommager la doublure du cadre C.

ATTENTION Les aimants du cadre C exercent une force considérable. L’assemblage des pièces A et B doit être effectué avec précaution afin d’éviter d’endommager la doublure du cadre C.24 10.4. UBWPaVOL, UBWPaCNXJRC25

ATTENTION Les aimants du cadre C exercent une force considérable. L’assemblage des pièces A et B doit être effectué avec précaution afin d’éviter d’endommager la doublure du cadre C.26

10.6. WPaH-AT40 ATTENTION Les aimants du cadre C exercent une force considérable. L’assemblage des pièces A et B doit être effectué avec précaution afin d’éviter d’endommager la doublure du cadre C.27

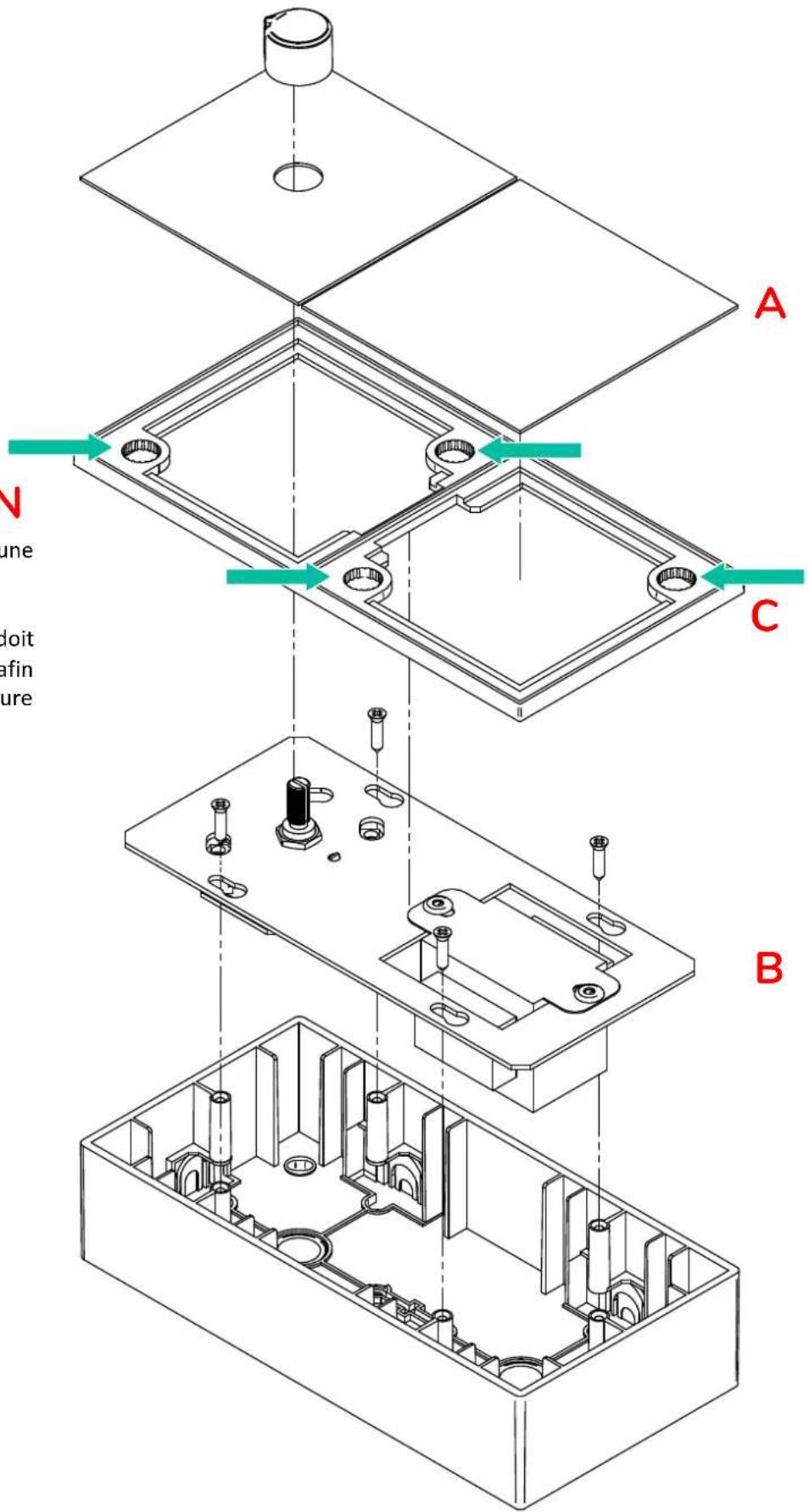

10.7. WPaH-AT100 ATTENTION Les aimants du cadre C exercent une force considérable. L’assemblage des pièces A et B doit être effectué avec précaution afin d’éviter d’endommager la doublure du cadre C.28

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit. Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests. Motors, 166‐168 08038 Barcelone ‐ Espagne ‐ ([phone] | [e-mail] www.ecler.com
