R1 - Unite Centrale ZALMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier d'ordinateur (unité centrale)
Marque	Zalman
Modèle	R1
Format	Moyen tour (Mid Tower)
Matériau principal	Acier SECC et verre trempé (panneau latéral gauche)
Dimensions (L x H x P)	210 x 465 x 440 mm
Poids	Environ 6,5 kg
Emplacements externes 5,25”	4
Emplacements internes 3,5”	5
Emplacements 2,5”	2
Ventilateurs inclus	1 x 120 mm (arrière)
Emplacements ventilateurs avant	3 x 120 mm ou 2 x 140 mm
Emplacements ventilateurs haut	2 x 120 mm ou 2 x 140 mm
Filtres à poussière	Avant et dessous, amovibles
Connectiques panneau avant	2 x USB 3.0, 1 x USB 2.0, prise audio
Alimentation	Non incluse (emplacement en bas)
Formats carte mère supportés	ATX, Micro ATX, Mini ITX
Longueur maximale GPU	Jusqu'à 380 mm
Hauteur maximale ventilateur CPU	Jusqu'à 165 mm
Guide anti-affaissement VGA	Inclus, réglable
Entretien et nettoyage	Utiliser un chiffon doux et sec. Éviter produits chimiques, alcool, solvants.
Sécurité	Porter des gants lors du montage. Ne pas obstruer les aérations. Tenir à l'écart des sources de chaleur et d'humidité.
Pièces détachées et réparabilité	Vis, entretoises, clips et écrous fournis. Composants standard remplaçables.
Informations générales	La conception ou les spécifications sont sujettes à modification sans préavis pour amélioration.

FOIRE AUX QUESTIONS - R1 ZALMAN

Comment installer la carte mère dans le Zalman R1 ?

Placez la carte mère sur les entretoises fournies, alignez les trous et vissez-la solidement. Assurez-vous que le panneau I/O s'emboîte correctement dans la découpe du boîtier.

Comment installer un disque dur 3,5 pouces ?

Utilisez le guide HDD (HDD Guide) fourni. Glissez le disque dur dans le guide, puis fixez-le avec les vis E (E Bolt). Ensuite, insérez l'ensemble dans le baie 3,5 pouces jusqu'au verrouillage.

Comment retirer le panneau avant du boîtier ?

Pour accéder aux lecteurs 5,25 pouces, retirez le panneau avant en tirant doucement sur les clips. Faites attention aux câbles du panneau avant connectés à la carte mère.

Le guide anti-affaissement VGA est-il difficile à installer ?

Non, le guide VGA s'installe facilement. Fixez-le sur le châssis sous la carte graphique à l'aide des vis fournies. Il empêche la carte graphique de s'affaisser sous son poids.

Puis-je installer un ventilateur supplémentaire sur le dessus ?

Oui, le Zalman R1 prend en charge 2 ventilateurs de 120 mm ou 2 de 140 mm sur le dessus. Assurez-vous que votre carte mère dispose des connecteurs appropriés.

Comment nettoyer les filtres à poussière ?

Retirez les filtres à poussière amovibles à l'avant et sous l'alimentation. Lavez-les à l'eau tiède savonneuse, séchez-les complètement avant de les remettre en place.

Quelle est la longueur maximale de la carte graphique ?

Le Zalman R1 peut accueillir des cartes graphiques jusqu'à 380 mm de longueur. Vérifiez que votre carte ne dépasse pas cette mesure.

Le boîtier est-il livré avec une alimentation ?

Non, l'alimentation n'est pas incluse. Vous devez l'acheter séparément (format ATX standard). L'emplacement se trouve en bas du boîtier.

Comment gérer les câbles dans ce boîtier ?

Passez les câbles derrière le plateau de la carte mère grâce aux ouvertures prévues. Utilisez les attaches Velcro ou des colliers de serrage pour maintenir les câbles en ordre.

Le Zalman R1 est-il compatible avec le refroidissement liquide ?

Oui, il supporte un radiateur de 240 mm ou 280 mm à l'avant, et un de 240 mm sur le dessus (selon la hauteur de la mémoire). Vérifiez les compatibilités.

MODE D'EMPLOI R1 ZALMAN

■ Assurez-vous d'être bien informé du manuel du produit avant son installation.

■ Assurez-vous de vérifier l'état des composants et des produits, et s'il vous plaî consulter votre revendeur quand il y a une erreur.

- Assurez-vous de porter des gants pour éviter les blessures ou les accidents lors de la manipulation de ce produit.

■ il y a un risque d'incendie dû à un court-circuit si vous les connectez incorrectement.

■ Veillez à ne pas bloquer les aérations à l'avant et à l'arrière du produit.

■ Installez le produit dans des endroits aérés, plats, et exempt de vibrations sans lumière solaire directe, chaleur générée par le chauffage, éclaboussures d'eau (pluie), ou beaucoup d'humidité et d'huile.

■ Ne pas nettoyer le produit avec des produits chimiques (produits chimiques, cirages industrielles, alcool, dissolvant, lubrifiant, détergent etc.)

■ Ne pas mettre la main ou des objets dans le produit actif. Cela peut nuire au corps humain et au produit.

- Nous ne prenons aucune responsabilité pour les problèmes qui se produisent en raison d'une utilisation autre que l'usage prévu

■ La conception ou les spécifications sont sujettes à modification sans préavis aux clients afin d'améliorer la qualité du produit.

Español

En installant le guide VGA, vous pouvez empêcher la carte graphique de s'affaisser.

Español

Assembler des clips et des écrous comme indiqué sur la figure.

Español

Combiner le ventilateur avec les clips assemblés comme indiqué sur la figure.

Español

※Option ventilateur disponible pour l'achat.

Português

4 5.25 " Installation d'entraînement

Español

■ Séparation de couvercle avant Installation de ODD

Español

■ Remover tapa frontal Instalar ODD

Português

5 Montage de HDD de 3.5"

Español

5 Instalar bandeja 3.5"

Português

5 Instalar bandeja 3.5"

HDD Guide

E Bolt

Français

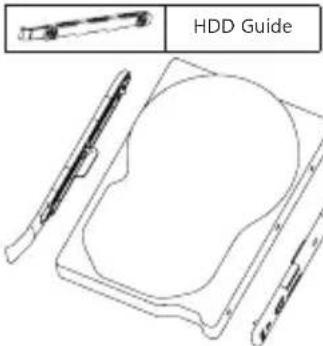

■ Use the HDD Guide to install 3.5" HDD. Lorsque vous déplacez le système à l'ensemble à sa place

Español

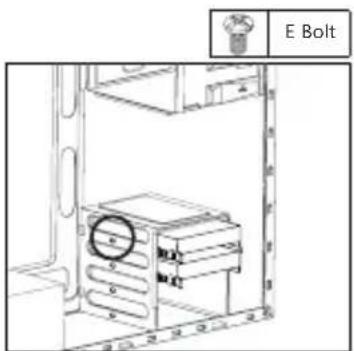

Vis E pour sécuriser le disque dur s'il vous plaît.

Português
