| Caractéristiques | Détails |
|---|---|
| Type de moniteur | Moniteur gaming |
| Diagonale de l'écran | 27 pouces |
| Résolution | 2560 x 1440 pixels (QHD) |
| Taux de rafraîchissement | 165 Hz |
| Temps de réponse | 1 ms (MPRT) |
| Technologie d'affichage | IPS |
| Compatibilité G-Sync | Oui |
| Ports disponibles | 2 x HDMI, 1 x DisplayPort, 1 x USB-C |
| Ergonomie | Réglage en hauteur, inclinaison, rotation |
| Consommation électrique | Environ 50 W (en fonctionnement) |
| Dimensions (sans pied) | 609 x 362 x 57 mm |
| Poids | 6.5 kg |
| Garantie | 2 ans |
| Normes de sécurité | CE, FCC, UL |
FOIRE AUX QUESTIONS - ROG Strix XG27WCMS ASUS
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice ROG Strix XG27WCMS - ASUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ROG Strix XG27WCMS de la marque ASUS.

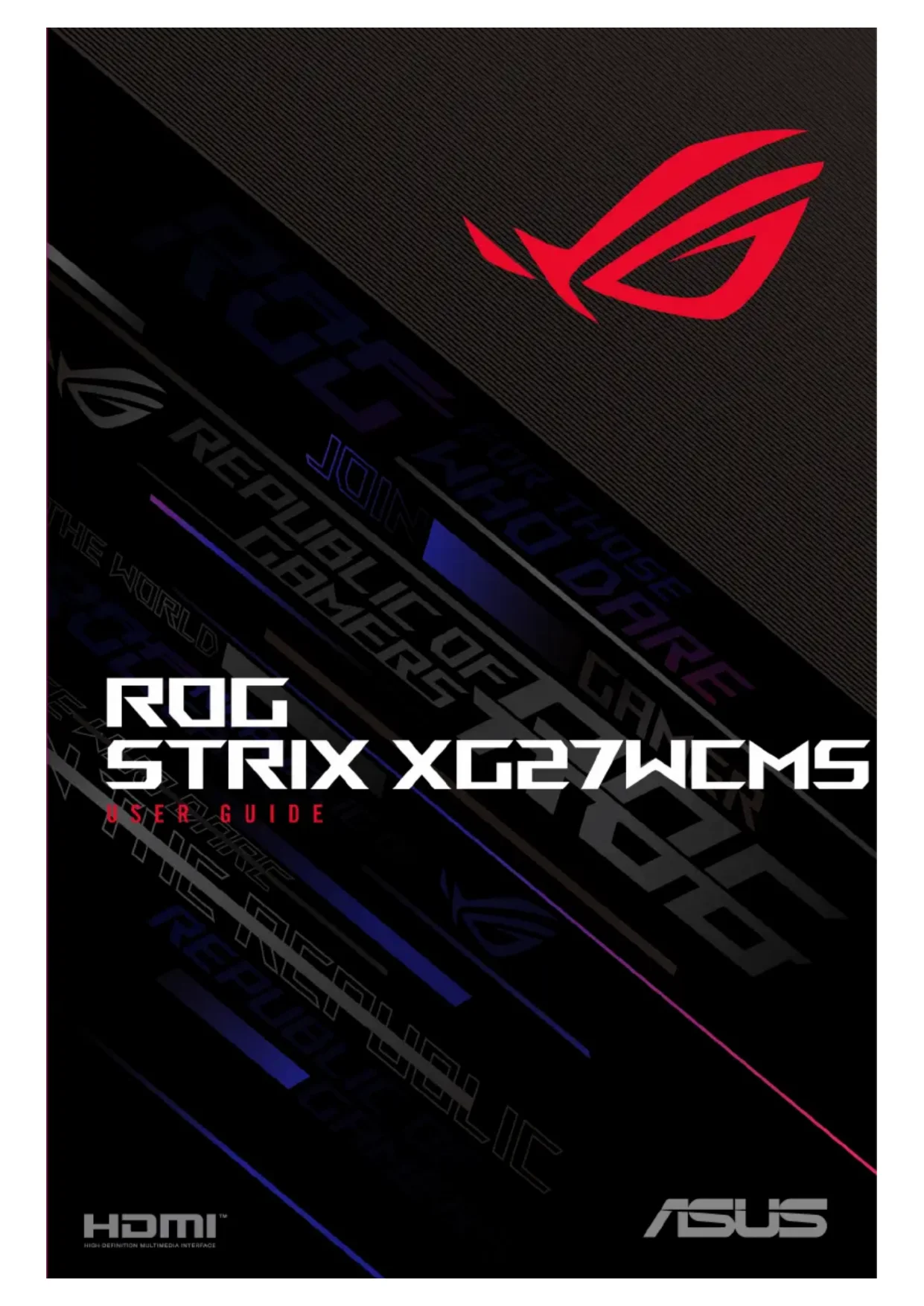

MODE D'EMPLOI ROG Strix XG27WCMS ASUS
Première édition Mai 2024 Copyright © 2024 ASUSTeK COMPUTER INC. Tous droits réservés. Aucune partie de cette publication, y compris les produits et logiciels y étant décrits, ne peut être reproduite, transmise, transcrite, stockée dans un système d’interrogation ou traduite dans une langue quelconque sous quelque forme et par quelque moyen que ce soit, exception faite de la documentation conservée par l’acheteur à des ns de sauvegarde, sans l’autorisation écrite expresse de ASUSTeK COMPUTER INC. (« ASUS »). La garantie du produit ou service ne sera pas prolongée si : (1) le produit est réparé, modié ou altéré, à moins que ladite réparation, modication ou altération soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit soit déguré ou manquant. ASUS FOURNIT CE MANUEL TEL QUEL SANS GARANTIE QUELLE QU’ELLE SOIT, EXPRESSE OU IMPLICITE, Y COMPRIS SANS LIMITATION, TOUTE GARANTIE OU CONDITION IMPLICITE DE QUALITÉ MARCHANDE OU DE COMPATIBILITÉ À DES FINS PARTICULIÈRES. EN AUCUN CAS ASUS, SES DIRECTEURS, MEMBRES DE LA DIRECTION, EMPLOYÉS OU AGENTS NE SAURONT ÊTRE TENUS POUR RESPONSABLES DE DOMMAGES INDIRECTS, SPÉCIAUX, CIRCONSTANCIELS OU CONSÉQUENTS (Y COMPRIS LES DOMMAGES POUR PERTES DE PROFIT, PERTE D’UTILISATION, D’INSTALLATION OU D’ÉQUIPEMENT, ARRÊT D’ACTIVITÉ ET SIMILAIRE), MÊME SI ASUS A ÉTÉ AVISÉE DE LA POSSIBILITÉ DE TELS DOMMAGES DÉCOULANT DE TOUT DÉFAUT OU D’ERREUR CONTENU DANS LE PRÉSENT MANUEL OU PRODUIT. LES SPÉCIFICATIONS ET LES INFORMATIONS CONTENUES DANS LE PRÉSENT MANUEL SONT FOURNIS À TITRE D’INFORMATION UNIQUEMENT ET SONT SOUS RESERVE DE CHANGEMENT À TOUT MOMENT SANS PRÉAVIS ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D’ASUS. ASUS N’ENDOSSE AUCUNE RESPONSABILITÉ OU ENGAGEMENT POUR DES ERREURS OU DES INEXACTITUDES QUI PEUVENT APPARAITRE DANS LE PRÉSENT MANUEL, Y COMPRIS LES PRODUITS ET LOGICIELS QUI Y SONT DÉCRITS. Les noms de produits et raisons sociales qui apparaissent dans le présent manuel peuvent ou non être des marques commerciales ou droits d’auteurs enregistrés de leurs sociétés respectives et ne sont utilisés qu’à titre d’identication et d’explication et au bénéce de leurs propriétaires, sans intention de contrevenance.iii Table des matières Avertissements ........................................................................................... iv Informations de sécurité ............................................................................ vi Soin & Nettoyage ...................................................................................... viii Takeback Services ...................................................................................... ix Informations produit pour le label énergétique de l’UE .......................... ix
Chapitre 1 : Présentation du produit
1.3 Présentation du moniteur ............................................................ 1-2
Chapitre 2 : Installation
2.1 Assemblage de la base/du bras du moniteur ............................ 2-1
2.6 Mise sous tension du moniteur .................................................. 2-4
Chapitre 3 : Instructions générales
3.1.2 Présentation des fonctions OSD ..................................... 3-2
3.5 Modes de fonctionnement pris en charge ............................... 3-13iv
Avertissements Déclaration de la Commission Fédérale des Télécommunications (FCC) Cet appareil est conforme à la section 15 du règlement de la FCC. Son fonctionnement est sujet aux deux conditions suivantes :
- Cet appareil ne doit pas causer d’interférences nuisibles, et
- Cet appareil doit être capable d’accepter toutes les interférences, y compris les interférences pouvant provoquer un fonctionnement indésirable. Cet appareil a été testé et trouvé conforme aux limitations pour les appareils numériques de Catégorie B, conformément à la Section 15 du règlement de FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre une énergie en radiofréquence et, s’il n’est pas installé et utilisé selon les instructions, il peut entraîner des interférences nuisibles aux communications radio. Cependant, aucune garantie n’est donnée qu’il ne causera pas d’interférence dans une installation donnée. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l’appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :
- Réorienter ou déplacer l’antenne de réception.
- Augmenter la distance entre l’appareil et le récepteur.
- Connecter l’appareil dans une prise secteur ou sur un circuit différent de celui sur lequel le récepteur est connecté.
- Consulter votre revendeur ou un technicien radio/télévision qualifié pour de l’aide. L’utilisation de câbles blindés pour la connexion du moniteur à la carte graphique est requise par le règlement de la FCC pour assurer la conformité. Toute modication ou changement qui n’a pas été directement approuvé par le parti responsable de la conformité peut annuler le droit de l’utilisateur à utiliser cet appareil. ProduitconformeàENERGYSTAR ENERGY STAR est un programme conjoint de l’Agence américaine pour la protection de l’environnement et du ministère américain de l’énergie qui nous aide tous à économiser de l’argent et à protéger l’environnement grâce à des produits et des pratiques efcaces sur le plan énergétique.v Tous les produits ASUS portant le logo ENERGY STAR sont conformes à la norme ENERGY STAR, et la fonction de gestion de l’énergie est activée par défaut. Le moniteur et l’ordinateur sont automatiquement mis en veille après 10 et 30 minutes d’inactivité de l’utilisateur. Pour réveiller votre ordinateur, cliquez sur la souris ou appuyez sur n’importe quelle touche du clavier. Veuillez visiter http://www.energystar.gov/powermanagement pour des informations détaillées sur la gestion de l’énergie et ses avantages pour l’environnement. Vous pouvez également visiter http://www.energystar.gov pour des informations détaillées sur le programme commun ENERGY STAR. REMARQUE : Energy Star n’est PAS pris en charge par les systèmes d’exploitation FreeDOS et Linux. Déclaration de la commission canadienne des communications Cet appareil numérique ne dépasse pas les limites de la classe B pour les émissions de sons radio depuis des appareils numériques, dénies dans le règlement sur les interférences radio de la commission canadienne des communications. Cet appareil numérique de classe B est conforme au règlement canadien ICES-
This Class B digital apparatus meets all requirements of the Canadian Interference - Causing Equipment Regulations. Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouiller du Canada.vi Informations de sécurité
- Avant d’installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte.
- Pour éviter tout incendie ou électrocution, n’exposez jamais le moniteur à la pluie ni à l’humidité.
- N’essayez jamais d’ouvrir le boîtier du moniteur. Les hautes tensions dangereuses à l’intérieur du moniteur peuvent entraîner de graves blessures corporelles.
- Si l’alimentation électrique est cassée, n’essayez pas de la réparer par vous- même. Contactez un technicien de réparation qualié ou un revendeur.
- Avant d’utiliser le produit, assurez-vous que tous les câbles sont bien connectés et que les câbles électriques ne sont pas endommagés. Si vous décelez le moindre dommage, contactez immédiatement votre revendeur.
- Les fentes et les ouvertures à l’arrière ou sur le dessus du boîtier sont prévues pour la ventilation. Ne bloquez pas ces fentes. Ne placez jamais ce produit près ou sur un radiateur ou une source de chaleur à moins qu’il y ait une ventilation appropriée.
- Le moniteur ne doit être utilisé qu’avec le type d’alimentation indiqué sur l’étiquette. Si vous n’êtes pas sûr(e) du type d’alimentation électrique chez vous, consultez votre revendeur ou votre fournisseur local.
- Utilisez la prise électrique appropriée qui est conforme aux normes électriques locales.
- Ne surchargez pas les barrettes de branchements et les rallonges électriques. Une surcharge peut engendrer un incendie ou une électrocution.
- Évitez la poussière, l’humidité et les températures extrêmes. Ne placez pas le moniteur dans une zone qui pourrait devenir humide. Placez le moniteur sur une surface stable.
- Débranchez l’appareil lors des orages ou lorsqu’il n’est pas utilisé pendant une période prolongée. Ceci protégera le moniteur contre les dommages liés aux surtensions.
N’insérez jamais des objets et ne renversez jamais du liquide dans les fentes du boîtier du moniteur.
- Pour assurer un fonctionnement satisfaisant, utilisez le moniteur uniquement avec des ordinateurs listés UL, qui ont des réceptacles congurés de façon appropriée et marqués 100-240 VAC.
- Si vous rencontrez des problèmes techniques avec le moniteur, contactez un technicien de réparation qualié ou votre revendeur.
- L’ajustement du contrôle de volume ainsi que l’égaliseur à d’autres réglages que la position centrale peut augmenter la tension de sortie du casque ou des écouteurs et donc le niveau de pression acoustique.vii
- Assurez-vous de connecter le cordon d’alimentation à une prise de courant avec mise à la terre.
- L’adaptateur secteur et/ou le câble d’alimentation fournis sont conçus pour être utilisés uniquement avec le produit. Ne pas utiliser avec d’autres produits. Cet équipement n’est pas adapté à une utilisation dans des lieux où des enfants sont susceptibles d’être présents. Prévenir le basculement Quand vous utilisez l’afchage, xez le moniteur à un mur à l’aide d’un cordon ou d’une chaîne pouvant supporter le poids du moniteur an d’éviter que celui-ci ne tombe. Cordon ou chaîne
- Le design de l’afchage peut différer de celui illustré.
- L’installation doit être effectuée par un technicien qualié. Veuillez contacter votre fournisseur pour plus d’informations.
- Pour les modèles avec un poids net >=7kg. Veuillez choisir le moyen le plus approprié pour prévenir le basculement.
- Attachez le cordon ou la chaîne au support, puis xez-le au mur. Ce symbole de poubelle sur roulettes indique que le produit (appareil électrique, électronique ou batterie cellule contenant du mercure) ne doit pas être jeté dans une décharge municipale. Référez-vous à la règlementation locale pour plus d’informations sur la mise au rebut des appareils électroniques.viii Soin & Nettoyage
- Avant de soulever ou de déplacer votre moniteur, il est préférable de débrancher les câbles et le cordon d’alimentation. Suivez les bonnes techniques de levage quand vous soulevez le moniteur. Quand vous soulevez ou transportez le moniteur, tenez les bords du moniteur. Ne soulevez pas le moniteur en tenant le support ou le cordon d’alimentation.
- Nettoyage. Éteignez votre moniteur et débranchez le cordon d’alimentation. Nettoyez la surface du moniteur à l’aide d’un chiffon sans peluche et non abrasif. Les tâches rebelles peuvent être enlevées avec un chiffon légèrement imbibé d’une solution détergente douce.
- Évitez d’utiliser un nettoyant contenant de l’alcool ou de l’acétone. Utilisez un produit de nettoyage prévue pour les écrans LCD. N’aspergez jamais de nettoyant directement sur l’écran car il pourrait goutter dans le moniteur et entraîner un choc électrique. Les symptômes suivants sont normaux avec le moniteur :
- En raison de la nature de la lumière uorescente, l’écran peut scintiller pendant la première utilisation. Éteignez le commutateur d’alimentation et rallumez-le pour vous assurer que le vacillement disparaît.
- Il se peut que vous trouviez l’écran irrégulièrement lumineux selon le motif de bureau que vous utilisez.
- Lorsque la même image reste affichée pendant de nombreuses heures, une image résiduelle peut rester visible sur l’écran même lorsque l’image a été changée. L’écran se rétablit lentement, ou bien vous pouvez éteindre l’alimentation pendant quelques heures.
- Lorsque l’écran devient noir ou clignote, ou qu’il ne s’allume plus, contactez votre revendeur ou un centre de réparation pour remplacer les pièces défectueuses. Ne réparez pas l’écran par vous-même ! Conventions utilisées dans ce guide ATTENTION : Informations pour éviter de vous blesser en essayant de terminer un travail.
AVERTISSEMENT : Informations pour éviter d’endommager les
composants en essayant de terminer un travail. IMPORTANT : Informations que vous DEVEZ suivre pour terminer une tâche. REMARQUE : Astuces et informations supplémentaires pour aider à terminer un tâche.ix Où trouver plus d’informations Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produit et logiciel.
1. Sites Web de ASUS
Les sites Web internationaux d’ASUS fournissent des informations mises à jour sur les produits matériels et logiciels d’ASUS. Référez-vous au site : http://www.asus.com
2. Documentation en option
Votre emballage produit peut inclure une documentation en option qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie de l’emballage standard.
3. À propos du scintillement
Merci d’avoir acheté le moniteur de jeu ROG ! Le dernier moniteur à écran LCD large d’ASUS offre un afchage plus large, plus lumineux et d’une clarté cristalline, en plus de toute une gamme de fonctions qui améliorent votre séance de visionnage. Avec ces fonctions du moniteur, vous pouvez proter du confort et vous régaler d’une expérience visuelle !
1.2 Contenu de la boîte
Vériez que tous les éléments suivants sont présents dans la boîte : Moniteur LCD Base du moniteur Guide de mise en route Carte de garantie Cordon d’alimentation Câble DisplayPort (en option) Câble HDMI (en option) Câble USB de type C (en option) Autocollant ROG Pochette ROG Si l’un des éléments ci-dessus est endommagé ou manquant, contactez immédiatement votre revendeur. Si vous devez remplacer le cordon d’alimentation ou le(s) câble(s) de connexion, veuillez contacter le service clientèle ASUS.1-2 Chapitre 1 : Présentation du produit
1.3 Présentation du moniteur
1.3.1 Vue de devant/latérale
- Active le menu OSD. Active l’élément du menu OSD sélectionné.
- Augmente/diminue les valeurs ou déplace votre sélection en haut/bas, à gauche/droite.
- Active le menu OSD quand le moniteur entre en mode veille ou affiche le message « PAS DE SIGNAL ».
- Déplacez et maintenez le bouton vers le bas pendant plus de 5 secondes pour activer/désactiver la fonction Serrure.
- Quitte l’élément du menu OSD.
- Active le menu OSD quand le moniteur entre en mode veille ou affiche le message « PAS DE SIGNAL ».
3. Bouton Raccourci 1 :
- Valeur par défaut : GamePlus.
- Pour modifier la fonction du raccourci, allez dans le menu MyFavorite > Raccourci > Raccourci 1.
- Active le menu OSD quand le moniteur entre en mode veille ou affiche le message « PAS DE SIGNAL ».
4. Bouton Raccourci 2 :
- Valeur par défaut : GameVisual.1-3Moniteur LCD de jeu Série XG27WCMS STRIX ROG
- Pour modifier la fonction du raccourci, allez dans le menu MyFavorite > Raccourci > Raccourci 2.
- Active le menu OSD quand le moniteur entre en mode veille ou affiche le message « PAS DE SIGNAL ».
5. Bouton d’alimentation/voyant d’alimentation
- Pour allumer ou éteindre le moniteur.
- Les couleurs du témoin d’alimentation sont indiquées dans le tableau ci-dessous. État Description Blanc MARCHE Orange Mode Veille/Aucun signal
6. Support de téléphone
- Les dimensions du support de téléphone sont de 12,7 x 171,1 mm. Assurez-vous que votre appareil s’insère bien dans la rainure.
1.3.2 Vue de derrière
1. Port HDMI. Ce port est pour la connexion avec un périphérique compatible
2. DisplayPort. Ce port est sert à la connexion avec un appareil compatible
3. USB 3.2 Gen 1 de type C (prend en charge le mode DP Alt). Ce port est
pour la connexion avec un périphérique compatible DisplayPort/USB de type C. Ce port est également destiné à la connexion avec un câble USB de type C, qui prend en charge la transmission de l’alimentation USB (selon la source du signal).1-4 Chapitre 1 : Présentation du produit Le moniteur est compatible Super-Speed USB 3.2 Gen 1 (5 Gbit/s). Le port offre une transmission d’alimentation de 15W avec une tension de sortie 5V/3A.
4. Prise de l’écouteur. Ce port n’est disponible que lorsqu’un câble HDMI/
DisplayPort/USB de type C est connecté.
5. Port ENTRÉE CA. Ce port sert à brancher le cordon d’alimentation.
6. Fente de verrouillage Kensington.
7. Boutons de commande.
1.3.3 Autre(s) fonction(s)
- Douille pour trépied au-dessus La douille de trépied de 1/4 de pouce sur le support du moniteur permet de monter une caméra, un équipement audio ou un écran supplémentaire.
- HDR Le moniteur prend en charge le format HDR. Lors de l’afchage du contenu HDR, les fonctions suivantes ne sont pas disponibles : ASCR, Conf. ELMB, GameVisual, Shadow Boost, Contraste, Filtre de lumière bleue, Température Couleur, Gamma, Saturation, Mode éco. énergie, Esp. couleur écran, Saturation sur six axes, Tireur d'élite et Vision nocturne du sniper.1-5Moniteur LCD de jeu Série XG27WCMS STRIX ROG1-6 Chapitre 1 : Présentation du produit2-1Moniteur LCD de jeu Série XG27WCMS STRIX ROG
2.1 Assemblage de la base/du bras du
1. Insérez la base dans le bras.
2. Assurez la base au bras en serrant la vis.
3. Fixez le bras au moniteur.
Nous vous conseillons de couvrir la surface de la table avec un chiffon doux pour éviter d’endommager le moniteur. Taille de vis de la base : M6 x 15 mm.
2.2 Gestion des câbles
Vous pouvez organiser les câbles à l’aide du trou de gestion des câbles.
- Organiser les câbles2-2 Chapitre 2 : Installation
2.3 Réglage du moniteur
- Pour une vision optimale, il est recommandé d’avoir une vision de face sur le moniteur, ensuite réglez l’angle du moniteur pour qu’il soit confortable.
- Tenez le pied pour empêcher le moniteur de tomber quand vous le changez d’angle.
- L’angle d’ajustement recommandé est de +20˚ à -5˚ (pour l’inclinaison)/+35˚ à -35˚ (pour le pivotement)/120 mm (pour l’ajustement de la hauteur). 120mm 35° 35° - 5° ~ + 20° (Basculer) (Pivoter) (Réglage de la hauteur)2-3Moniteur LCD de jeu Série XG27WCMS STRIX ROG
2.4 Démontage du bras (montage mural
VESA) Le bras détachable de ce moniteur, est spécialement conçu pour une installation murale VESA. Pour démonter le bras : Couchez le moniteur sur une table face vers le bas. Veuillez suivre les 2 étapes ci- dessous pour détacher le bras.
1. Appuyez le bouton de libération.
2. Détachez le support (bras et base) du moniteur.
Nous vous conseillons de couvrir la surface de la table avec un chiffon doux pour éviter d’endommager le moniteur.
- Le kit de montage mural VESA (100 x 100 mm) s’achète séparément.
- Utilisez uniquement un support de montage mural agréé UL avec un poids / une charge minimum de 22,7 kg (taille des vis : M4 x 10 mm)2-4 Chapitre 2 : Installation
2.5 Branchement des câbles
Branchez les câbles selon les instructions suivantes :
- Pour brancher le cordon d’alimentation : branchez une extrémité du cordon d’alimentation sur la prise d’entrée c.a. du moniteur puis branchez l’autre extrémité sur une prise de courant.
- Pour connecter le câble HDMI/DisplayPort/USB de type C : a. Branchez une extrémité du câble HDMI/DisplayPort/USB de type C sur la prise HDMI/DisplayPort/USB de type C du moniteur. b. Connectez l’autre extrémité du câble HDMI/DisplayPort/USB de type C sur la prise HDMI/DisplayPort/USB de type C de votre appareil. Lorsque ces câbles sont branchés, vous pouvez choisir le signal désiré en utilisant l’élément Sélection Entrée dans le menu OSD. Si vous devez remplacer le cordon d’alimentation ou le(s) câble(s) de connexion, veuillez contacter le service clientèle ASUS.
- Pour utiliser l’écouteur : connectez l’extrémité avec le connecteur à la prise écouteur du moniteur.
2.6 Mise sous tension du moniteur
Appuyez sur le bouton d’alimentation . Voir page 1-3 pour l’emplacement du bouton d’alimentation. Le témoin d’alimentation s’allume en blanc pour indiquer que le moniteur est allumé.2-5Moniteur LCD de jeu Série XG27WCMS STRIX ROG2-6 Chapitre 2 : Installation3-1Moniteur LCD de jeu Série XG27WCMS STRIX ROG
1. Appuyez le bouton ( ) pour activer le menu OSD.
2. Déplacez le bouton ( ) vers le haut/bas pour parcourir les fonctions.
Mettez la fonction voulue en surbrillance, et appuyez bouton ( ) pour l’activer. Si la fonction sélectionnée dispose d’un sous-menu, déplacez le bouton ( ) vers le haut/bas pour parcourir les fonctions du sous-menu. Mettez la fonction voulue du sous-menu en surbrillance, et appuyez bouton ( ) ou déplacez le bouton ( ) vers la droite pour l’activer.
3. Déplacez le bouton ( ) vers le haut/bas pour changer les paramètres
de la fonction sélectionnée.
4. Pour quitter et enregistrer le menu OSD, appuyez le bouton ou déplacez
le ( ) vers la gauche plusieurs fois, jusqu’à ce que le menu OSD disparaisse. Pour ajuster d’autres fonctions, répétez les étapes 1-3.3-2
Chapitre 3 : Instructions générales
3.1.2 Présentation des fonctions OSD
Sélec Entrée DisplayPort Arrêt GameVisual Mode course HDR Jeux ImageCouleurSélection EntréeMyFavoriteSurcadençageOD VariableFréq. Rafraî. Var.Conf. ELMBGamePlusGameVisualShadow BoostASUS DisplayWidget Center
- Surcadençage : Le moniteur peut être surcadencé jusqu’à un taux de rafraîchissement maximum de 280Hz. Le surcadençage peut provoquer un scintillement de l'écran. Pour réduire ces effets, déconnectez le câble et utilisez l’OSD du moniteur pour réessayer avec un taux de rafraîchissement maximal plus sûr.
- OD Variable : Améliore le temps de réponse du niveau de gris du panneau LCD.
- Fréq. Rafraî. Var. : Permet à une source de graphique prise en charge par Fréq. Rafraî. Var.* d’ajuster dynamiquement la fréquence de rafraîchissement de l’affichage en fonction des fréquences d’images typiques du contenu pour une mise à jour de l’affichage à efficacité énergétique, pratiquement sans saccade et à faible latence.
- Lorsque cette fonction est activée, les fonctions suivantes seront désactivées : ELMB et Contrôle de l'aspect.
- *Fréq. Rafraî. Var. ne peut être activé qu’entre 60Hz ~ 280Hz.
- *Pour les GPU pris en charge, la conguration système minimale du PC et les pilotes requis, veuillez contacter les fabricants des GPU.
- ELMB : ELMB ne peut être activé que quand Fréq. Rafraî. Var. est défini sur Arrêt et la fréquence de rafraîchissement est de 100Hz, 120Hz, 144Hz, 240Hz, 260Hz ou 280Hz. Cette fonction élimine les déchirures d’écran, réduit les images fantômes et le flou de mouvement lorsque vous jouez. La fonction comprend un réglage de la clarté et de la position à 5 niveaux.
- Quand cette fonction est activée, les fonctions suivantes ne sont pas disponibles : Fréq. Rafraî. Var., Filtre de lumière bleue, ASCR, Contrôle de l'aspect, ELMBSYNC et Luminosité.
- Pour activer ELMB, désactivez d’abord la fonction Fréq. Rafraî. Var..3-3Moniteur LCD de jeu Série XG27WCMS STRIX ROG
- ELMBSYNC : Permet d’activer la fonction quand Fréq. Rafraî. Var. est défini sur Marche. Cette fonction élimine les déchirures d’écran, réduit les images fantômes et le flou de mouvement lorsque vous jouez. Quand cette fonction est activée, les fonctions suivantes ne sont pas disponibles : Filtre de lumière bleue, ASCR, Contrôle de l'aspect et ELMB.
- GamePlus : La fonction GamePlus fournit une boîte à outils et crée un meilleur environnement de jeu pour les utilisateurs pendant différents types de jeux.
- Compteur de FPS : Le compteur de FPS (images par seconde) permet de connaître la fluidité du jeu.
- Viseur : La superposition de viseur avec 6 différentes options de viseur vous permet de choisir celle qui convient le mieux à votre jeu.
- Tireur d'élite/Vision nocturne du sniper : Cette fonction est personnalisée pour les jeux de tir subjectif. Vous pouvez sélectionner le taux d’agrandissement, le type d’alignement en séquence et le mode vision nuit.
- Minuterie : Vous pouvez positionner la minuterie dans le coin supérieur gauche de l’écran afin de pouvoir suivre le temps de jeu.
- Chronomètre : Vous pouvez positionner le chronomètre dans le coin supérieur gauche de l’écran afin de pouvoir suivre le temps de jeu.
- Alignement écran : Alignement écran affiche des lignes d’alignement sur les 4 côtés de l’écran, servant d’outil facile et pratique pour que vous puissiez aligner plusieurs moniteurs parfaitement.
- GameVisual : La fonction GameVisual vous aide à sélectionner facilement les différents modes d’affichage.
- Mode Paysage : Ceci est le meilleur choix pour l’affichage de photos de paysage avec la technologie d’amélioration vidéo de GameVisual
- Mode course : Ceci est le meilleur choix pour les jeux de course avec la technologie d’amélioration vidéo de GameVisual
- Mode cinéma : Ceci est le meilleur choix pour regarder les films avec la technologie d’amélioration vidéo de GameVisual
- Mode RTS/RPG : Ceci est le meilleur choix pour les jeux de stratégie en temps réel (RTS) et les jeux de rôle (RPG) avec la technologie d’amélioration vidéo de GameVisual
- Mode FPS : Ceci est le meilleur choix pour les jeux de tir subjectifs (FPS) avec la technologie d’amélioration vidéo de GameVisual
- Mode sRGB : Ceci est le meilleur choix pour afficher les photos et graphiques des PC.
- MOBA Mode : Ceci est le meilleur choix pour les jeux de bataille en ligne multijoueurs avec la technologie d’amélioration vidéo de GameVisual™.
- Vision nuit : Ceci est le meilleur choix pour les jeux dans des décors sombres avec la technologie d’amélioration vidéo de GameVisual
- Mode Utilisateur : Plus d’éléments sont ajustables pour les ajustements des couleurs.3-4
Chapitre 3 : Instructions générales
- Quand cette fonction est activée, les fonctions suivantes ne sont pas disponibles : HDR.
- En MOBA Mode, les fonctions suivantes ne sont pas configurables par l’utilisateur : Shadow Boost, VividPixel, Saturation, Saturation sur six axes.
- En Mode sRGB, les fonctions suivantes ne sont pas congurables par l’utilisateur : Shadow Boost, Contraste, ASCR, Filtre de lumière bleue, Esp. couleur écran, Température Couleur, Saturation, Saturation sur six axes, Gamma.
- Shadow Boost : L’Optimisation des couleurs sombres ajuste la courbe de gamma du moniteur pour enrichir les tons sombres dans une image rendant les scènes et objets sombres beaucoup plus facile à voir. Cette fonction est uniquement disponible en Mode Paysage, Mode course, Mode cinéma, Mode RTS/RPG, Mode FPS, Vision nuit ou Mode Utilisateur.
- ASUS DisplayWidget Center : Affiche un code QR pour vous permettre d’accéder aux informations sur le ASUS DisplayWidget Center.
Sélec Entrée DisplayPort Arrêt GameVisual Mode course HDR Jeux Image Couleur Sélection Entrée MyFavorite Luminosité Contraste VividPixel Réglages HDR ASCR Contrôle de l'aspect Filtre de lumière bleue
- Luminosité : La plage de réglage est de 0 à 100.
- Contraste : La plage de réglage est de 0 à 100.
- VividPixel : Cette fonction améliore le contour de l’image affichée et génère des images de qualité élevée sur l’écran.
- Réglages HDR : Contient 3 modes HDR, y compris Gaming HDR, Cinema HDR et Console HDR. La luminosité HDR peut être réglée quand la fonction Luminosité Réglable est activée. La courbe PQ HDR sera affectée quand Luminosité Réglable est déni sur Marche en mode HDR.
- ASCR : Active/désactive la fonction ASCR (ASUS Smart Contrast Ratio). Lorsque cette fonction est activée, les fonctions suivantes seront désactivées : ELMB et ELMBSYNC.3-5Moniteur LCD de jeu Série XG27WCMS STRIX ROG
- Contrôle de l'aspect : Définissez le rapport d’aspect sur 16:9 ou Carré pour profiter de différents scénarios de jeu.
- 16:9 : Choisissez simplement Remplir ou Simulation 24,5" sous Plein écran pour une meilleure taille de jeu FPS ; ou vous pouvez choisir Point par point sous les paramètres d’affichage de Windows.
- Carré : Offre plusieurs choix de rapports d’aspect carré pour différentes tailles d’écran, y compris Plein écran, Équivalent et Point par point. Lorsque cette fonction est activée, les fonctions suivantes seront désactivées : Fréq. Rafraî. Var., ELMB et ELMBSYNC.
- Filtre de lumière bleue :
- Arrêt : Aucun changement.
- Niveau 1~Niveau 4 : Plus le niveau est élevé, moins la lumière bleue est dispersée. Quand Filtre de lumière bleue est activé, les réglages par défaut du Mode course seront automatiquement importés. Entre le Niveau 1 au Niveau 3, la fonction Luminosité est configurable par l’utilisateur. Le Niveau 4 est un réglage optimisé. Il est en conformité avec la Certification faible lumière bleue TUV. La fonction Luminosité n’est pas configurable par l’utilisateur. Lorsque cette fonction est activée, les fonctions suivantes seront désactivées : ELMB et ELMBSYNC.
Veuillez consulter ce qui suit pour alléger la fatigue oculaire :
- Vous devez vous éloigner pendant un certain temps de l’afchage si vous travaillez pendant de longues heures. Il est conseillé de faire des pauses courtes (au moins 5 minutes) après environ 1 heure de travail continu à l’ordinateur. Faire des pauses courtes et fréquentes est plus efcace qu’une seule pause plus longue.
- Pour réduire la fatigue oculaire et la sécheresse de vos yeux, vous devez reposer vos yeux périodiquement en vous concentrant sur des objets éloignés.
- Les exercices oculaires peuvent aider à réduire la fatigue oculaire. Répétez ces exercices souvent. Si la fatigue oculaire persiste, veuillez consulter un médecin. Exercices oculaires : (1) Regardez de manière répétée vers le haut et vers le bas, (2) roulez des yeux lentement, (3) faites bouger vos yeux en diagonale.
- La lumière bleue à haute énergie peut entraîner une fatigue oculaire et une DMLA (dégénérescence maculaire liée à l’âge). Le Filtre de lumière bleue réduit de 70% (max.) la lumière bleue nocive pour éviter le syndrome de la vision sur ordinateur.3-6
Chapitre 3 : Instructions générales
Sélec Entrée DisplayPort Arrêt GameVisual Mode course HDR Esp. couleur écran Température Couleur Saturation Saturation sur six axes Gamma
Jeux Image Couleur Sélection Entrée MyFavorite
- Esp. couleur écran : Sélectionne l’espace couleur pour la sortie couleur du moniteur.
- Température Couleur : Contient 8 modes notamment 4000K, 5000K, 6500K, 7500K, 8200K, 9300K, 10000K et Utilisateur.
- Saturation : La plage de réglage est de 0 à 100.
- Saturation sur six axes : Règle la saturation pour R, V, B, C, M, Y.
- Gamma : Permet de paramétrer le mode couleur sur 1,8, 2,0, 2,2, 2,4 ou 2,6.
Dans cette fonction, vous pouvez sélectionner votre source d’entrée souhaitée. Volume 50 Back Enter Exit 60Hz 2560x1440
Sélec Entrée DisplayPort Arrêt GameVisual Mode course HDR Jeux Image Couleur Sélection Entrée MyFavorite Détection auto de l'entrée USB-C DisplayPort HDMI
- Détection auto de l'entrée : Quand cette option est activée, le système sélectionne automatiquement le dernier port E/S inséré.
- USB-C/DisplayPort/HDMI : Sélectionne manuellement la source d’entrée.3-7Moniteur LCD de jeu Série XG27WCMS STRIX ROG
Sélec Entrée DisplayPort Arrêt GameVisual Mode course HDR Jeux Image Couleur Sélection Entrée MyFavorite Raccourci Réglage personnalisé
- Raccourci 1/Raccourci 2 : Définit les fonctions de raccourci pour les boutons de raccourci. Quand une certaine fonction est sélectionnée ou activée, votre bouton de raccourci peut ne pas la prendre en charge. Choix de fonctions disponibles : GamePlus, GameVisual, OD Variable, Luminosité, Muet, Shadow Boost, Contraste, Sélec Entrée, Réglages HDR, Filtre de lumière bleue, Température Couleur, Volume (écouteur), Réglage personnalisé-1, Réglage personnalisé-2.
- Réglage personnalisé :
- Réglage 1/Réglage 2 : Charge/Enregistre tous les paramètres sur le moniteur.
Sélec Entrée DisplayPort Config sys Arrêt GameVisual Mode course HDR Langue Son Indicateur d’alimentation Verr touche d'alim Serrure Paramètre d'alimentation Configuration OSD Flux DisplayPort
- Langue : Vous pouvez choisir parmi les 23 langues suivantes : Anglais, Français, Allemand, Italien, Espagnol, Néerlandais, Portugais, Russe, Tchèque, Croate, Polonais, Roumain, Hongrois, Turc, Chinois simplifié, Chinois traditionnel, Japonais, Coréen, Thaï, Indonésien, Persan, Ukrainien et Vietnamien.
- Son : Définit les paramètres de son à partir de ce menu.
- Volume (écouteur) : La plage de réglage est de 0 à 100.
- Muet : Bascule le son du moniteur entre activé et désactivé.3-8
Chapitre 3 : Instructions générales
- Indicateur d’alimentation : Allume ou éteint le voyant DEL d’alimentation.
- Verr touche d'alim : Active ou désactive la touche d’alimentation.
- Serrure : Pour désactiver toutes les touches de fonction. Déplacez et maintenez le bouton (5 directions) vers le bas pendant plus de 5 secondes pour annuler la fonction Serrure.
- Paramètre d'alimentation :
- Mode Standard : Le réglage du mode standard peut entraîner une consommation d’énergie plus élevée.
- Mode éco. énergie : Le mode éco. énergie peut entraîner des performances limitées en matière de luminance.
- Pour ajuster la durée du délai OSD, de 10 à 120 secondes.
- Pour ajuster l’arrière-plan du menu OSD, de l’opaque vers le transparent.
- Pour activer ou désactiver la fonction DDC/CI.
- Flux DisplayPort : Compatibilité avec la carte graphique. Sélectionnez DisplayPort 1.2 ou DisplayPort 1.4 selon la version DP de carte graphique.
- Informations : Pour afficher les informations du moniteur.
- Tout réinit. : Sélectionnez « Oui » pour restaurer les réglages par défaut.3-9Moniteur LCD de jeu Série XG27WCMS STRIX ROG
3.2 Résumédesspécications
Typed’afchage TFT LCD Taille de l’écran Écran large 27" (68,5 cm) Résolution max. 2560 x 1440 Taille des pixels 0,2331 mm x 0,2331 mm Luminosité (Typ.) 400 cd/m
Rapport de contraste (Typ.) 3000:1 Angle de vision (H/V) CR > 10 178˚/178˚ Couleursd’afchage 16,7 M Temps de réponse 1ms (GTG) Sélection de la température des couleurs 8 températures de couleur Entrée analogique Non Entrée numérique DisplayPort v1.4 x 1, HDMI v2.1 x 1, USB Type-C x 1 Prise de l’écouteur Oui Entrée audio Non Haut-parleur (intégré) Non Couleurs Noir DEL d’alimentation Blanc (Allumé)/ Orange (Veille) Inclinaison +20˚~ -5˚ Pivot Non Rotation +35˚~ -35˚ Réglage de la hauteur 120 mm Montage mural VESA 100 x 100 mm Verrou Kensington Oui Tension de voltage 100~240V, 50–60Hz, 1,5A Consommation électrique Allumé : < 31,4 W**, Veille : < 0,5 W, Éteint : < 0,3 W Température (fonctionnement) 0˚C~40˚C Température (non utilisé) -20˚C~+60˚C Dimensions (L x H x D) 611 x 370 x 92 mm (sans pied) 611 x 390 x 219 mm (avec pied, plus basse) 611 x 510 x 219 mm (avec pied, plus élevée) 843 x 480 x 200 mm (emballage) Poids (approx.) 4,5 kg (sans pied) ; 7,2 kg (net) ; 9,8 kg (brut) Multi-langues 23 langues (Anglais, Français, Allemand, Italien, Espagnol, Néerlandais, Portugais, Russe, Tchèque, Croate, Polonais, Roumain, Hongrois, Turc, Chinois simplié, Chinois traditionnel, Japonais, Coréen, Thaï, Indonésien, Perse, Ukrainien, Vietnamien)3-10
Chapitre 3 : Instructions générales
Accessoires Guide de mise en route, carte de garantie, cordon d’alimentation, câble DisplayPort (en option), câble HDMI (en option), câble USB de type C (en option), autocollant ROG, pochette ROG Conformité et normes CB, CE, CU, CCC, cTUVus, FCC, RCM, BSMI, VCCI, RoHS, WEEE, J-MOSS, ErP, PSE, CEL, Windows 10/11 WHQL, KCC, Korea MEPS, TUV-Flicker Free, TUV-Low Blue Light, UkrSEPRO, ICES-003, CEC, PC Recycle, Ukraine Energy, KC, PSB, Vietnam MEPS, Australia MEPS, SIOC, Energy Star *Spécificationssujettesàmodificationsanspréavis. **Mesurant une luminosité d’écran de 200 nits sans connexion audio/USB/ lecteur de carte.3-11Moniteur LCD de jeu Série XG27WCMS STRIX ROG
Chapitre 3 : Instructions générales
3.4 Guidededépannage(FAQ)
Problème Solution possible Le voyant DEL d'alimentation n’est pas ALLUMÉ
- Appuyez sur le bouton pour vérifier si le moniteur est en mode ALLUMÉ.
- Vérifiez si le cordon d’alimentation est correctement branché sur le moniteur et sur la prise de courant. Le voyant DEL d’alimentation est de couleur blanche et il n’y a aucune image sur l’écran
- Vérifiez si le moniteur et l’ordinateur sont en mode ALLUMÉ.
- Assurez-vous que le câble de signal est correctement branché sur le moniteur et sur l’ordinateur.
- Vérifiez le câble de signal et assurez-vous qu’aucune broche n’est tordue.
- Connectez l’ordinateur à un autre moniteur disponible pour vérifier que l’ordinateur fonctionne correctement. L’image de l’écran est trop claire ou trop foncée
- Ajustez les réglages Contraste et Luminosité avec le menu OSD. L’image de l’écran n’est pas centrée ou pas de bonne taille
- Assurez-vous que le câble de signal est correctement branché sur le moniteur et sur l’ordinateur.
- Éloignez les appareils électriques susceptibles de causer des interférences. Les couleurs de l’image de l’écran sont bizarres (le blanc n’apparaît pas blanc)
- Vérifiez le câble de signal et assurez-vous qu’aucune broche n’est tordue.
- Effectuez Tout réinit. avec le menu OSD.
- Ajustez les réglages Couleurs R/V/B ou sélectionnez la Température Couleur dans le menu OSD. La luminosité diminue après l’affichage du contenu HDR pendant un certain temps
- Éteignez le moniteur en appuyant sur le bouton d’alimentation, puis allumez le moniteur.
- Éteignez le moniteur en débranchant le cordon d’alimentation, puis allumez le moniteur.
- Réactivez la fonction HDR sur votre appareil.3-13Moniteur LCD de jeu Série XG27WCMS STRIX ROG
