Stage 280F - Haut-parleur JBL - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de haut-parleur	Haut-parleur de type coaxial
Puissance nominale	100 Watts RMS
Impédance	4 Ohms
Réponse en fréquence	60 Hz - 20 kHz
Diamètre du haut-parleur	28 cm (11 pouces)
Utilisation recommandée	Installation dans des véhicules, systèmes audio domestiques
Installation	Facile à installer avec des accessoires inclus
Maintenance	Nettoyage régulier de la grille et des connexions
Sécurité	Ne pas exposer à l'humidité excessive, éviter les surcharges
Garantie	2 ans
Informations supplémentaires	Compatible avec la plupart des autoradios et amplificateurs

FOIRE AUX QUESTIONS - Stage 280F JBL

Comment connecter le JBL Stage 280F à mon amplificateur ?

Pour connecter le JBL Stage 280F à votre amplificateur, utilisez des câbles de haut-parleur. Branchez les fils positifs (rouge) et négatifs (noir) de votre amplificateur aux bornes correspondantes du haut-parleur. Assurez-vous que la polarité est respectée.

Quels sont les dimensions du JBL Stage 280F ?

Le JBL Stage 280F mesure 38,1 cm de hauteur, 25,4 cm de largeur et 27,9 cm de profondeur.

Quelle est la puissance nominale du JBL Stage 280F ?

La puissance nominale du JBL Stage 280F est de 100 watts, avec une puissance maximale de 400 watts.

Comment régler les fréquences du JBL Stage 280F ?

Pour régler les fréquences, utilisez un égaliseur ou les réglages de votre amplificateur. Assurez-vous que les réglages des basses et des aigus sont adaptés à votre environnement d'écoute pour obtenir un son optimal.

Le JBL Stage 280F est-il résistant à l'eau ?

Le JBL Stage 280F n'est pas conçu pour être résistant à l'eau. Il est recommandé de l'utiliser dans un environnement sec pour éviter d'endommager les composants internes.

Comment nettoyer mon JBL Stage 280F ?

Pour nettoyer le JBL Stage 280F, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs ou les nettoyants à base de solvant qui pourraient endommager la finition.

Que faire si le son du JBL Stage 280F est faible ?

Si le son est faible, vérifiez les connexions des câbles, assurez-vous que l'amplificateur fonctionne correctement et que le volume est réglé à un niveau approprié. Vérifiez également les réglages de votre source audio.

Puis-je utiliser le JBL Stage 280F en extérieur ?

Il est préférable d'utiliser le JBL Stage 280F à l'intérieur, car il n'est pas conçu pour une utilisation en extérieur et peut être endommagé par des conditions climatiques défavorables.

MODE D'EMPLOI Stage 280F JBL

Merci d'avoir choisi JBL

Depuis plus de 75 ans, JBL fournit des équipements audio aux salles de concert, aux studios d'enregistrement et aux cinémas du monde entier, la marque est devenue le choix de confiance des artistes de studio et des ingénieurs du son les plus renommés. Les enceintes de la série Stage 2 offrent des performances audio exceptionnelles aux amateurs de musique et de cinéma d'aujourd'hui. Ce guide de démarrage rapide vous permettra d'être opérationnel rapidement. Pour plus d'informations sur le fonctionnement de ces produits, veuillez consulter la page produit de JBL pour accéder au mode d'emploi à l'adresse jbl.com/specialty-audio/.

Si vous avez besoin d'une assistance supplémentaire, n'hésitez pas à contacter le service clientèle aux numéros ci-dessous : Aux États-Unis et au Canada : +1 888.691.4171 Hors des États-Unis et du Canada : [phone]

Éléments inclus

Chaque boîte contient une ou deux enceintes, selon le modèle.

Enceinte 240B

Enceinte 250B

Supports muraux 240B

Patin antidérapant 240B/250B

Bouchons en mousse 240B

Supports de vis 240B

Vis de montage 260F/280F

Outil 260F/280F

Si vous suspectez des dommages dus au transport ou s'il manque l'un des éléments référencés ci-dessus, signalez-le immédiatement à votre revendeur ou contactez notre service clientèle au numéro de téléphone mentionné dans l'introduction.

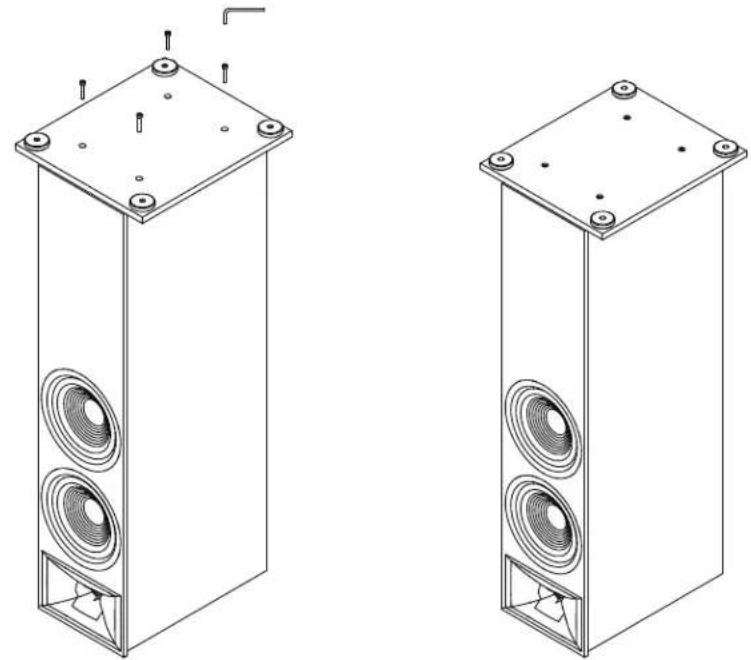

Assemblage des 280F/260F

1. Retirez la boîte contenant le socle (base), les pièces et les accessoires.
2. Sur une surface propre et sèche, retournez l'enceinte (avec le tweeter en bas).
3. Alignez le socle (base) avec les trous de vis sous l'enceinte.
4. Utilisez les 4 vis de montage et l'outil fourni pour attacher le socle à l'enceinte. Ne pas serrer trop fort.

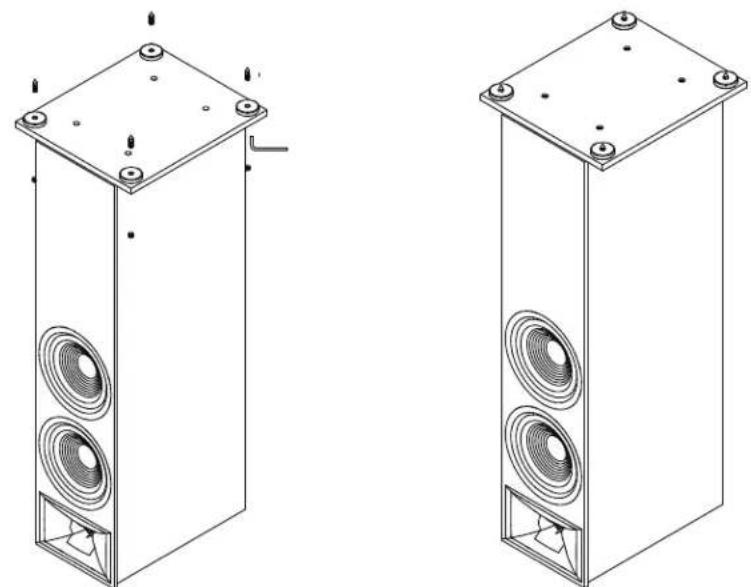

Installation des pointes en option

1. Mettez l'enceinte sur son flanc, sur une surface douce.
2. Vissez les pointes dans les fixations du dessous de l'enceinte avec les pointes vers le bas.
3. Les pointes peuvent être ajustées et l'enceinte mise à niveau par le haut avec l'outil fourni.
4. Insérez les cache en caoutchouc décoratifs dans le haut des trous.

ATTENTION : Les enceintes colonnes (tour) ont un centre de gravité haut, elles peuvent devenir instables et basculer en cas de tremblements de terre ou si elles sont balancées, inclinées ou positionnées incorrectement. Envisagez d'ancrer ces enceintes au mur qui se trouve derrière elles, en utilisant les procédures et le matériel servant habituellement à maintenir les bibliothèques ou les meubles muraux. Vous êtes responsables de l'installation convenable et de la bonne sélection du matériel.

Détermination de l'emplacement de l'enceinte

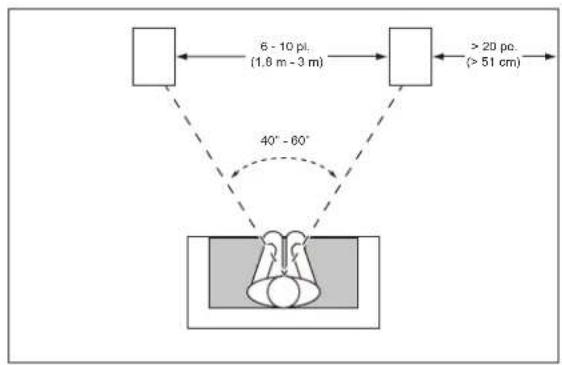

Colonnes gauche et droite 280F/260F

Pour obtenir les meilleurs résultats, espacez les enceintes de 6 - 10 pi (1,8 m - 3 m). L'orientation des enceintes vers la position d'écoute améliore l'image sonore. Les enceintes produisent la scène sonore la plus précise quand l'angle formé par l'auditeur et les enceintes est de 40 à 60 degrés.


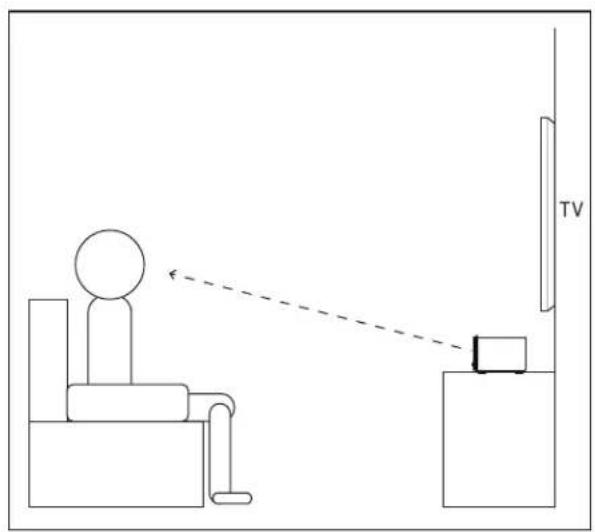

Enceinte de canal central 245C

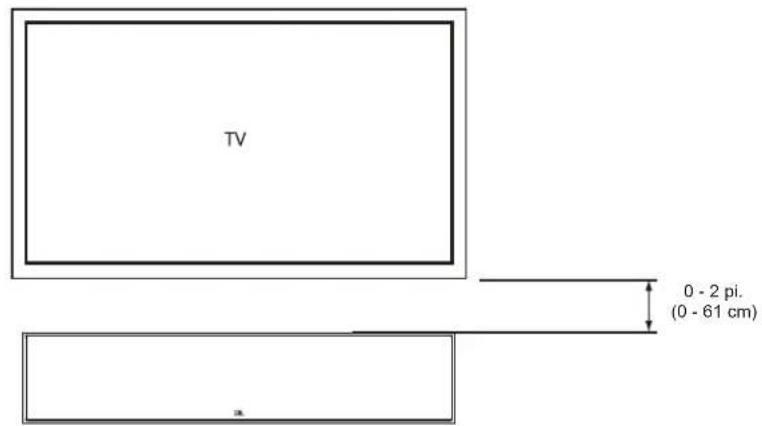

Vous devez placer l'enceinte du canal central directement sous le milieu de votre téléviseur.

Enceinte de canal central 245C

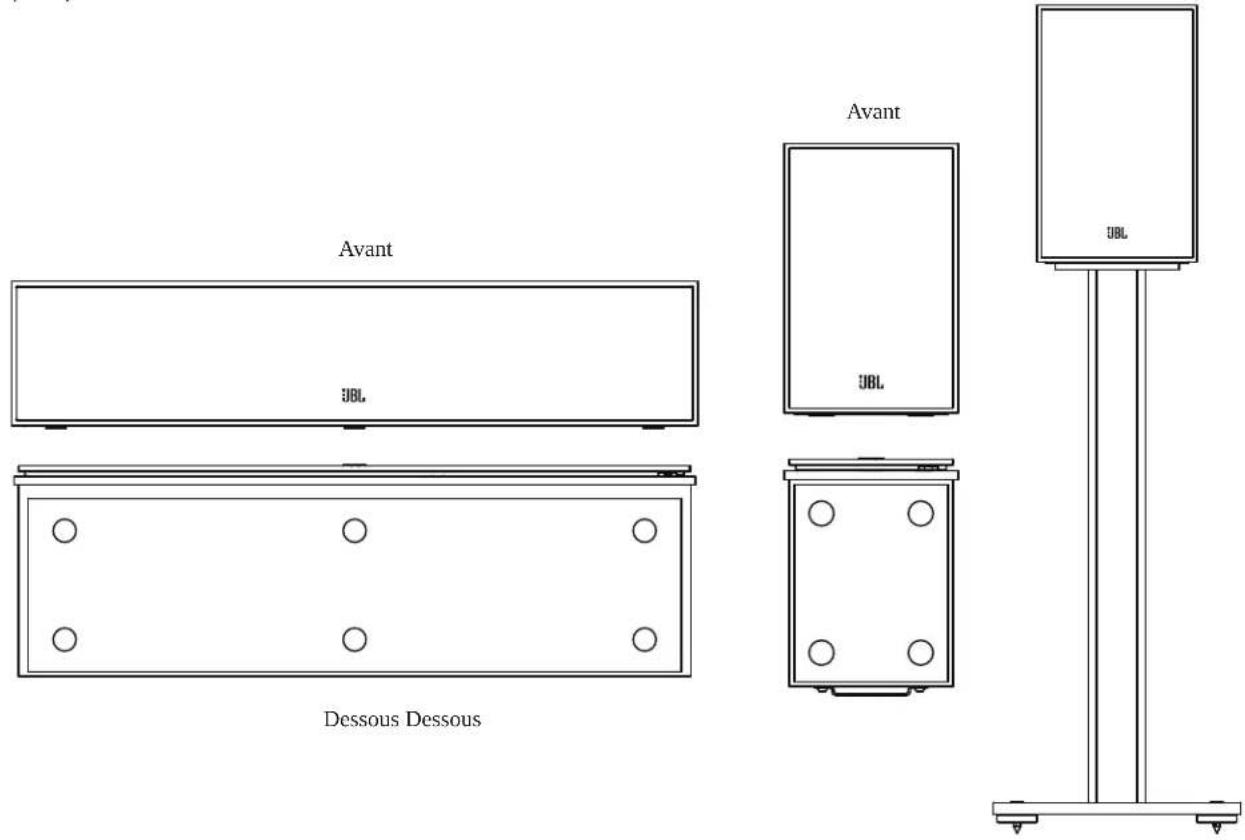

Patins antidérapants

Utilisez les patins antidérapants inclus sur les modèles 250B/240B et 245C pour les empêcher de bouger. Des pieds sont disponibles en option pour les modèles 250B/240B.

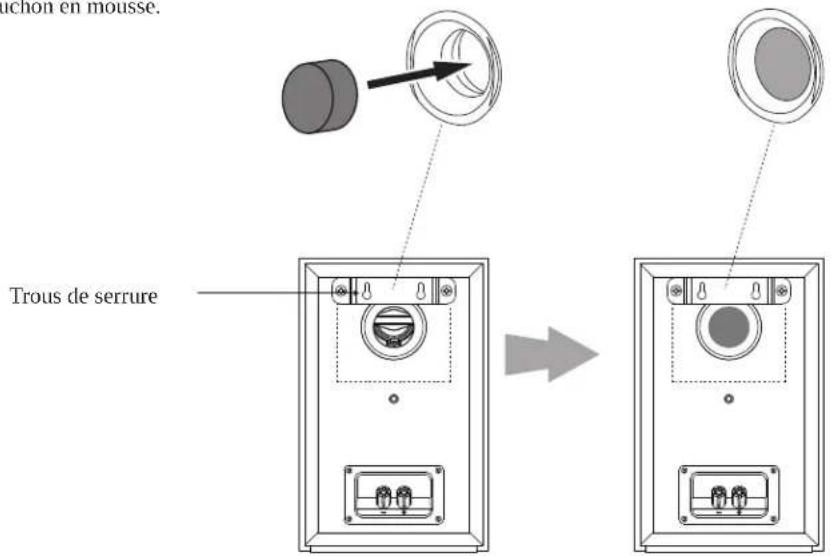

Montage mural 240B

La 240B est conçue avec plusieurs options de montage. Elle peut être utilisée sur une étagère, avec les pieds FL en option, être montée au mur avec les supports muraux et la quincaillerie inclus ou en utilisant l'insert fileté ½-20 pour utiliser des supports de montage du commerce.

Lorsque le support mural inclus est utilisé :

• Utilisez les supports muraux inclus pour marquer les positions sur le mur où vous souhaitez placer les vis de montage.
• Montez le support inclus à l'arrière de chaque enceinte avec le matériel inclus (2 vis).
• Chaque support a deux trous de serrure au dos et nécessitera 2 vis à bois de 4,0 x 38 mm ou des équivalents fixés à un montant mural. Si un montant mural n'est pas disponible, installez un ancrage mural capable de supporter le poids de l'enceinte et qui peut accepter des vis de 4,0 x 38 mm.
• Insérez le bouchon en mousse.

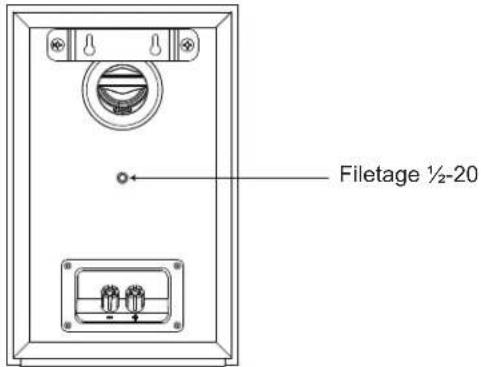

Si vous utilisez un support de montage du commerce :

• La 240B peut être fixée à n'importe quelle surface avec un support du commerce et une vis filetée 12 -20.
• Insérez le bouchon en mousse.

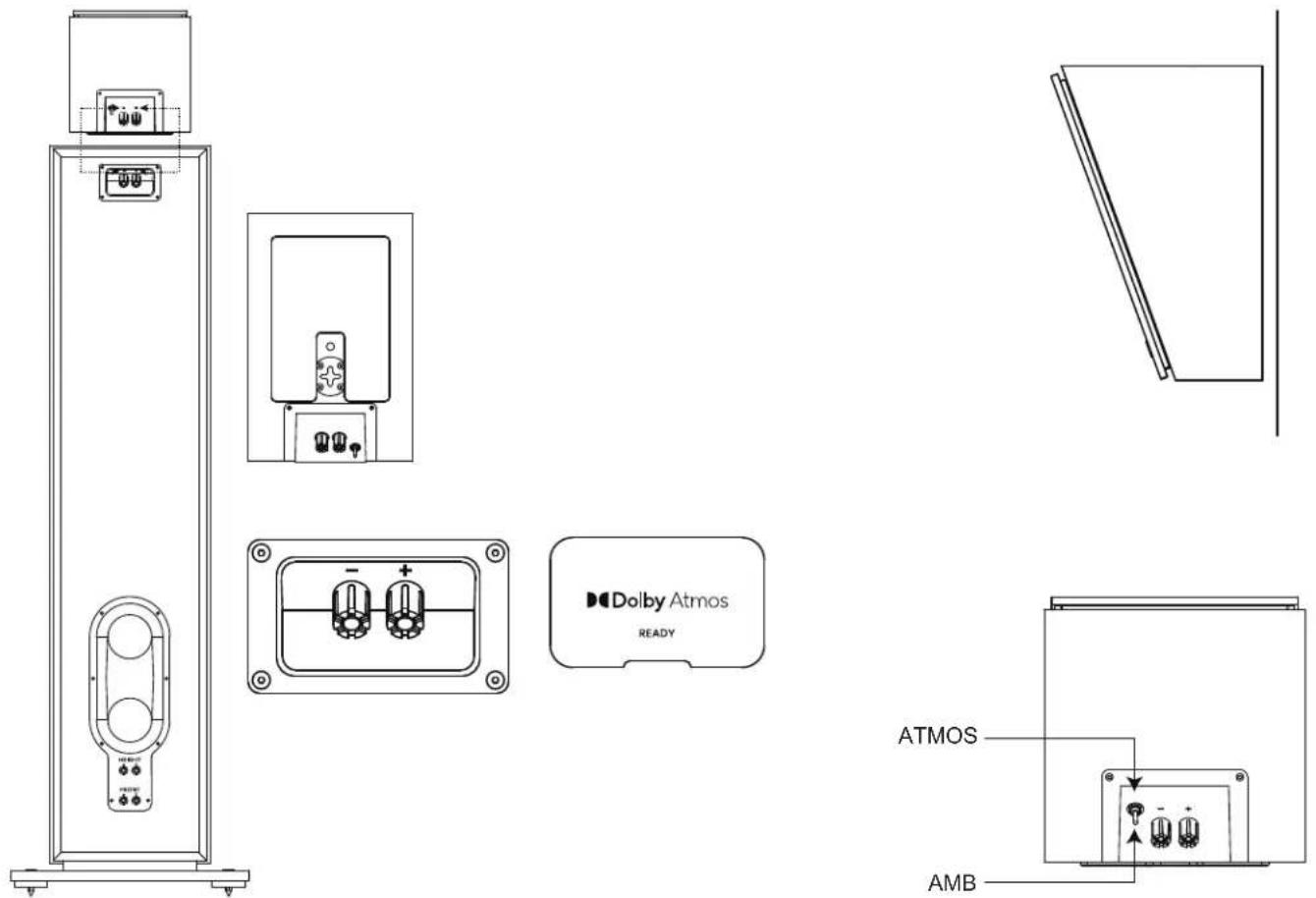

Installation et placement des 240H

La 240H est conçue avec plusieurs options d'utilisation et de montage. Elle peut être utilisée comme module complémentaire Atmos® en la plaçant sur une 280F ou 260F et en utilisant les bornes de connexion. Réglez l'interrupteur des bornes sur ATMOS. Retirez le film protecteur du patin antidérapant et fixez-le au dessous de la 240H avec le motif vers l'extérieur afin de la maintenir solidement en place.

Veuillez vous référer aux guides de configuration des enceintes Dolby Atmos® pour obtenir des informations détaillées. https://www.dolby.com/

about/support/guide/speaker-setup-guides/

La 240H peut également être utilisée comme enceinte surround ou d'élévation en réglant le commutateur des bornes sur SUR. La 240H peut être montée sur n'importe quelle surface avec ses trous de serrures ou l'insert fileté ½-20 pour utiliser des supports de montage du commerce.

Configuration des canaux surround

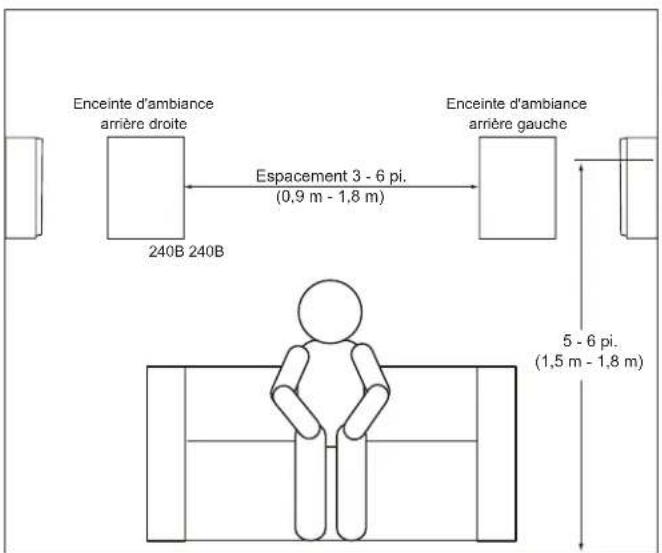

Lorsque vous utilisez les enceintes 240B, 250B ou 240H en tant qu'enceintes surround dans un système multicanal, utilisez les exemples ci-dessous pour déterminer les emplacements appropriés ou rendez-vous sur https://www.dolby.com/about/support/guide/speaker-setup-guides/.

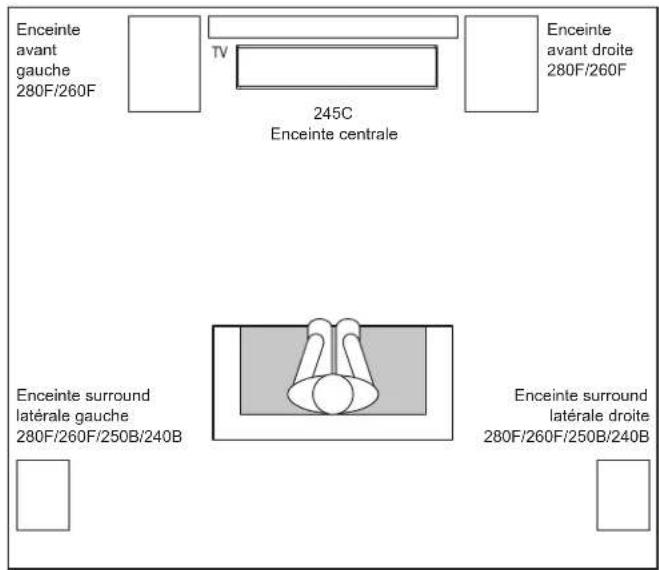

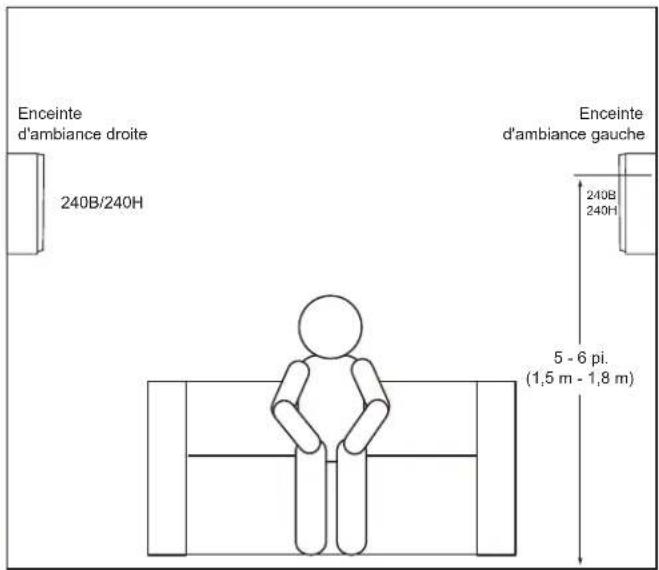

STAGE 240B - CANAUX SURROUND (SYSTÈMES À 5.1 CANAUX)

Si ces enceintes sont utilisées en tant qu'enceintes d'ambiance d'un système 5.1 canaux, placez-les légèrement derrière la position d'écoute, face à face. Dans l'idéal, elles doivent être 5 - 6 pi (1,5 m - 1,8 m) au-dessus du sol. Elles peuvent aussi être sur un mur derrière la position d'écoute, orientées vers l'avant. Les enceintes d'ambiance ne doivent pas se distinguer spécifiquement pendant l'écoute. Essayez plusieurs positions jusqu'à ce que vous entendiez un son diffus et ambiant accompagnant les sons que vous entendez des enceintes avant gauche, avant droite et centrale.

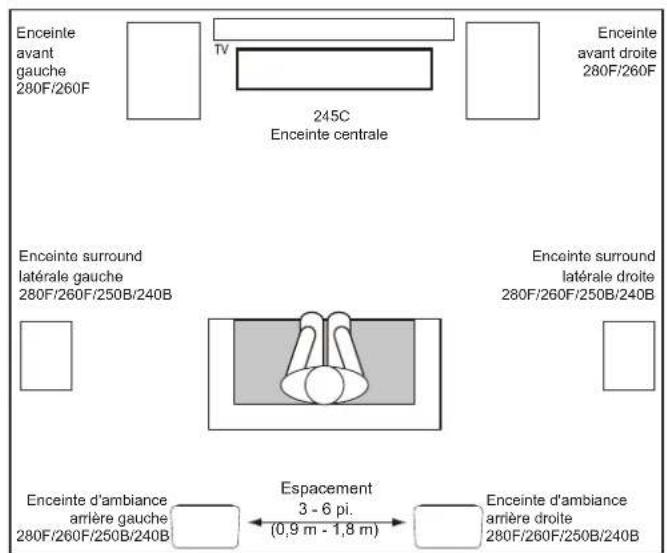

STAGE 240B - CANAUX SURROUND (SYSTÈMES À 7.1 CANAUX)

Si vous utilisez ces enceintes comme enceintes d'ambiance d'un système 7.1 canaux, placez les enceintes surround latérales directement sur les côtés de la position d'écoute, au moins 5 - 6 pi (1,5 m - 1,8 m) au-dessus du sol.

Connexions

ATTENTION : veillez à ce que tous les appareils électriques du système soient éteints (et de préférence débranchés de leurs prises secteurs) avant de faire des branchements.

Les enceintes et les amplificateurs ont des bornes de liaison positives et négatives (+ et -) correspondantes. Toutes les enceintes de la série Stage ont des bornes de liaison marquées + et - dans la cavité des branchements. En outre, les bornes + ont des repères rouges et les bornes - ont des repères noirs.

Pour que la polarité soit correcte, connectez chaque borne + au dos de l'amplificateur ou du récepteur à la borne + (rouge) respective de chaque enceinte. Connectez les bornes - de la même façon. N'inversez pas les polarités (c.-à-d. + sur - ou - sur +) pendant le branchement. Ceci produirait une image stéréo dégradée et réduirait les performances des basses fréquences.

Connexions, connecteurs pour fil dénudé :

1.

UTILISATION DES CONNECTEURS À COSSES :

1.

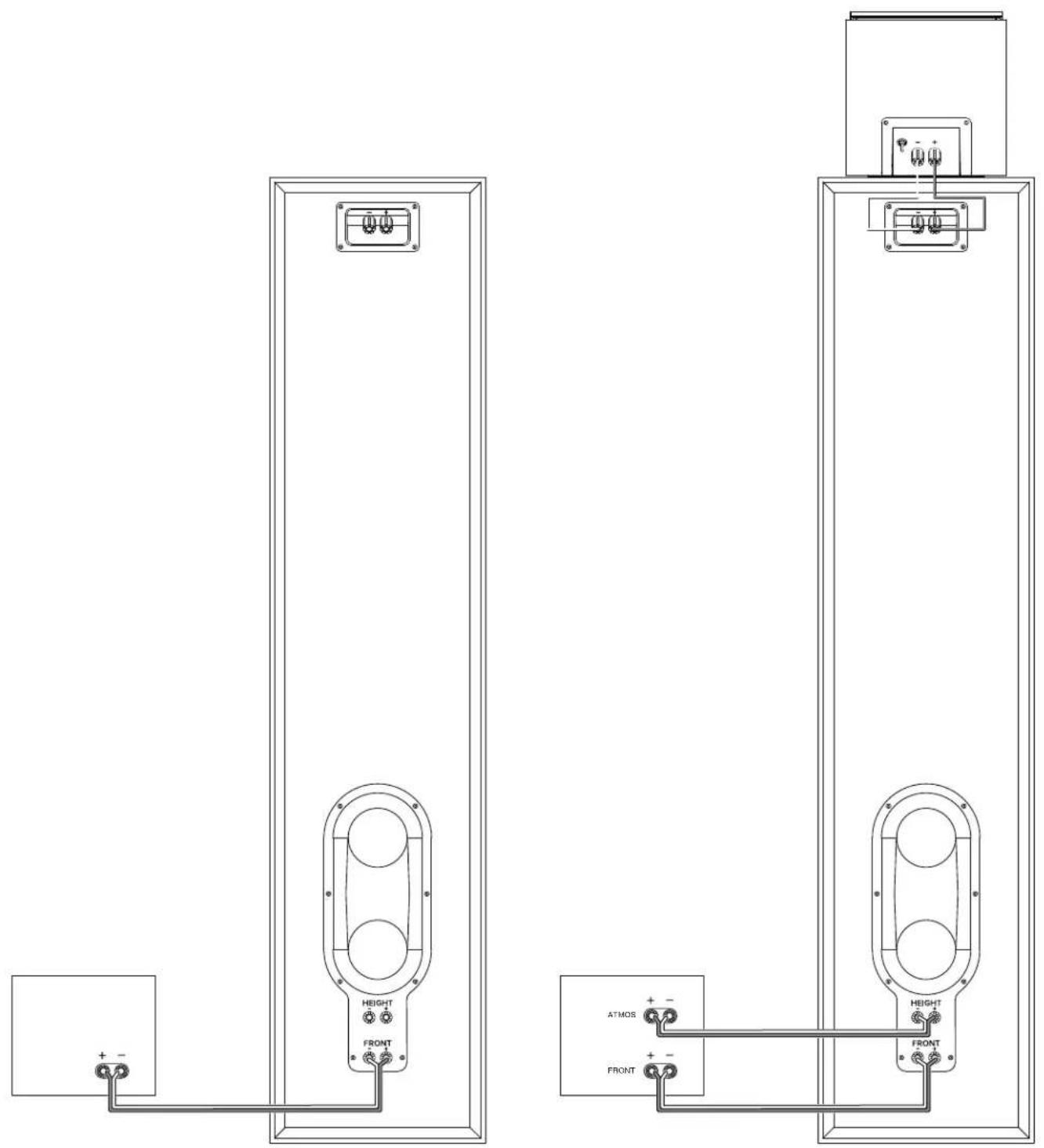

Utilisation des connecteurs de transfert ATMOS

Utilisez les connecteurs de transfert ATMOS Pass Through situés au bas des modèles 280F et 260F et connectez la 240H aux bornes supérieures.

REMARQUE : Si vous n'utilisez pas de module ATMOS, ces connecteurs ne sont pas utilisés.

Type : Système d'enceintes colonnes

Haut-parleur basses fréquences :

Double cône nervuré en polycellulose de 8 po (200 mm)

Haut-parleur hautes fréquences :

Aluminium anodisé de 1 pouce (25 mm)

Guide d'ondes : Next Generation HDI™

Puissance d'amplification recommandée :

20 - 225 W

Puissance RMS : 125 W

Réponse en fréquence -6 dB : 33 Hz - 25 kHz

Réponse en fréquence -3 dB : 39 Hz - 25 kHz

Sensibilité à 1 m, 2,83 V : 91 dB

Impédance nominale : 6 ohms

Fréquence de croisement : 1,1 kHz / 2,2 kHz

Adaptation du caisson :

Bass Reflex via deux évents évasés oblongs ajustés orientés vers l'arrière

Finition : Espresso ou Latte

Dimensions (H x L x P) :

43,8 po. x 14,1 po. x 16,5 po. (1113 mm x 357 mm x 420 mm)

Dimensions (H x L x P) sans socle : 43,8 po. x 9,5 po. x 16,1 po. (1113 mm x 241 mm x 409 mm)
Poids du produit : 55,2 lbs. (25,1 kg)
Poids de transport : 67,5 lbs. (30,6 kg)

Unité d'expédition : Pièce
STAGE 260F
Type : Système d'enceintes colonnes

Haut-parleur basses fréquences :

Double cône nervuré en polycellulose de 6,5 po (165 mm)

Haut-parleur hautes fréquences : Aluminium anodisé de 1 pouce (25 mm)

Guide d'ondes : Next Generation HDI™

Puissance d'amplification recommandée :

20 - 225 W

Puissance RMS : 125 W
Réponse en fréquence -6 dB : 40 Hz - 25 kHz
Réponse en fréquence -3 dB : 45 Hz - 25 kHz
Sensibilité à 1 m, 2,83 V : 90 dB
Impédance nominale : 6 ohms
Fréquence de croisement : 1,3 kHz / 1,7 kHz
Adaptation du caisson : Bass Reflex via deux évents évasés oblongs ajustés orientés vers l'arrière
Finition : Espresso ou Latte
Dimensions (H x L x P) : 40,8 po. x 12,2 po. x 14,3 po. (1036 mm x 310 mm x 362 mm)
Dimensions (H x L x P) sans socle : 40,8 po. x 7,9 po. x 13,9 po. (1036 mm x 200 mm x 354 mm)
Poids du produit : 43,0 lbs. (19,5 kg)
Poids de transport : 67,5 lbs. (30,6 kg)
Unité d'expédition : Pièce

STAGE 250B

Type : Système d'enceintes bibliothèque
Haut-parleur basses fréquences :	Cône nervuré en polycellulose de 5,25 po (130 mm)
Haut-parleur hautes fréquences :	Aluminium anodisé de 1 pouce (25 mm)
Guide d'ondes : Next Generation HDITM
Puissance d'amplification recommandée :	20 - 150 W
Puissance RMS : 75 W
Réponse en fréquence -6 dB : 50 Hz - 25 kHz
Réponse en fréquence -3 dB : 55 Hz - 25 kHz
Sensibilité à 1 m, 2,83 V : 86 dB
Impédance nominale : 6 ohms
Fréquence de croisement : 1,7 kHz
Adaptation du caisson :	Bass Reflex via deux évents accordés orientés vers l'arrière
Finition : Espresso ou Latte
Dimensions (H x L x P) : 12,6 po. x 7,9 po. x 9,5 po. (321 mm x 200 mm x 241 mm)
Poids du produit : 12,4 lbs.(5,6 kg)
Poids de transport : 30 lbs. (13,6 kg)
Unité d'expédition : Paire

STAGE 240B

Type : Système d'enceintes bibliothèque
Haut-parleur basses fréquences :	Cône nervuré en polycellulose de 4,5 po (114 mm)
Haut-parleur hautes fréquences :	Aluminium anodisé de 1 pouce (25 mm)
Guide d'ondes : Next Generation HDITM
Puissance d'amplification recommandée :	20 - 150 W
Puissance RMS :	75 W
Réponse en fréquence -6 dB :	53 Hz - 25 kHz
Réponse en fréquence -3 dB :	65 Hz - 25 kHz
Sensibilité à 1 m, 2,83 V :	85 dB
Impédance nominale :	6 ohms
Fréquence de croisement :	1,4 kHz
Adaptation du caisson :	Bass Reflex via évent accordé orienté vers l'arrière
Finition :	Espresso ou Latte
Dimensions (H x L x P) :	10,7 po. x 6,9 po. x 8,5 po. (272 mm x 175 mm x 217 mm)
Poids du produit :	10,1 lbs. (4,6 kg)
Poids de transport :	22,9 lbs. (10,4 kg)
Unité d'expédition :	Paire

STAGE 245C

Type : Système d'enceintes colonnes
Haut-parleur basses fréquences :	Quadruple cône nervuré en polycellulose de 4,5 po (114 mm)
Haut-parleur hautes fréquences :	Aluminium anodisé de 1 pouce (25 mm)
Guide d'ondes : Next Generation HDITM
Puissance d'amplification recommandée :	20 - 150 W
Puissance RMS : 75 W
Réponse en fréquence -6 dB : 55 Hz - 25 kHz
Réponse en fréquence -3 dB : 82 Hz - 25 kHz
Sensibilité à 1 m, 2,83 V : 91 dB
Impédance nominale : 6 ohms
Fréquence de croisement : 1,3 kHz / 2,0 kHz
Adaptation du caisson :	Bass Reflex via deux évents accordés orientés vers l'arrière
Finition : Espresso ou Latte
Dimensions (H x L x P) : 6,1 po. x 29,1 po. x 8,5 po. (156 mm x 740 mm x 217 mm)
Poids du produit : 26,4 lbs. (12,0 kg)
Poids de transport : 32,2 lbs. (14,7 kg)
Unité d'expédition : Pièce

STAGE 240H

Type : Système d'enceintes à son Surround Dolby Atmos
Haut-parleur basses fréquences :	Cône nervuré en polycellulose de 4,5 po (114 mm)
Haut-parleur hautes fréquences :	Aluminium anodisé de 1 pouce (25 mm)
Guide d'ondes : Next Generation HDITM
Puissance d'amplification recommandée :	20 - 150 W
Puissance RMS : 75 W
Réponse en fréquence -6 dB : 85 Hz - 25 kHz
Réponse en fréquence -3 dB : 100 Hz - 25 kHz
Sensibilité à 1 m, 2,83 V : 85 dB
Impédance nominale : 6 ohms
Fréquence de croisement : 1,6 kHz
Adaptation du caisson : Scellé
Finition : Espresso ou Latte
Dimensions (H x L x P) : 6,9 po. x 7,1 po. x 10,6 po. (176 mm x 180 mm x 270 mm)
Poids du produit : 7,6 lbs. (3,5 kg)
Poids de transport : 18,8 lbs. (8,5 kg)
Unité d'expédition : Paire

Points de collecte sur www.quefairedemesdechets.fr

STAGE260F,280F

Points de collecte sur www.quefairedemesóechets.fr

CE UK CA

JBL

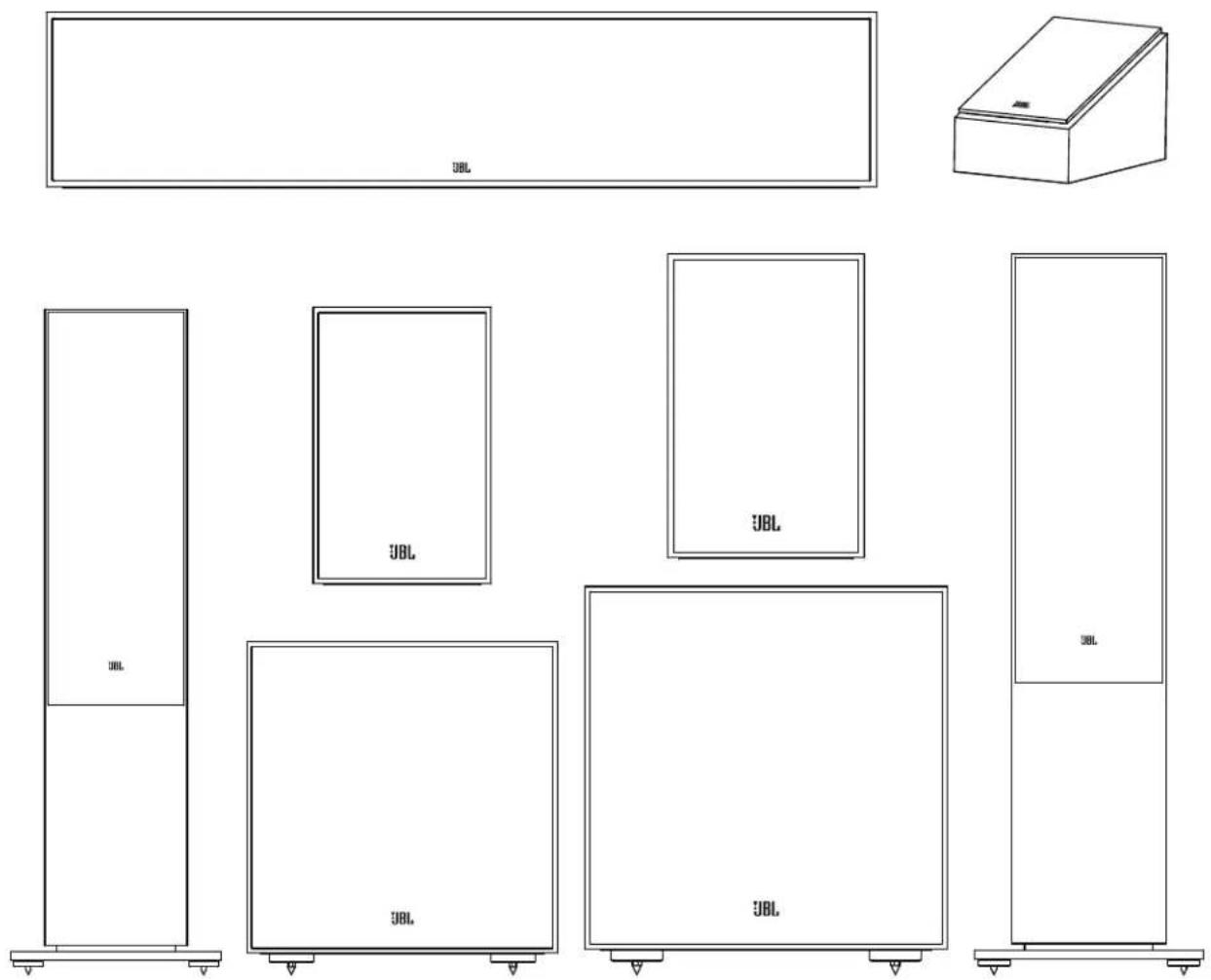

JBL® STAGE 2 SERIES
